GEBRUIKSAANWIJZING RW 18 LTX BL 140-2 METABO

nl Oorspronkelijke gebruiksaanwijzing 18

Oorspronkelijke gebruiksaanwijzing

1. Conformiteitsverklaring

Wij verklaren op eigen en uitsluitende verantwoording dat: deze mixers, geïdentificeerd door middel van type en serienummer *1), voldoen aan alle relevante bepalingen van de richtlijnen *2) en normen *3). Technische documentatie bij *4) -zie pagina 3.

2. Voorgeschreven gebruik van het systeem

De mixer is bestemd voor het roeren van poedervormige bouwstoffen zoals mortel, pleister, lijm evenals verf, lak en dergelijke stoffen zonder oplosmiddelen.

Niet gebruiken om mee te boren.

Alleen de gebruiker is aansprakelijk voor schade door oneigenlijk gebruik.

De algemeen erkende ongevallenpreventievoorschriften en de bijgevoegde veiligheidsinstructies moeten in acht worden genomen.

3. Algemene veiligheidsvoorschriften

Let voor uw veiligheid en die van het elektrische gereedschap op de passages die zijn voorzien van dit symbool!

WAARSCHUWING – Lees de gebruiksaanwijzing om het risico op letsel te verminderen.

WAARSCHUWING – Lees alle veiligheidsinstructies, aanwijzingen,eldingen en technische specificaties die en met dit elektrische gereedschap worden geleverd. Als de hieronder vermelde aanwijzingen niet worden opgevolgd, kan dit een elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Bewaar alle veiligheidsinstructies en aanwijzingen voor toekomstig gebruik.

Geef uw elektrische gereedschap alleen met deze documenten aan anderen door.

4. Speciale veiligheidsinstructies

a) Houd het elektrisch gereedschap met beide hanen vast aan de hiervoor bestemde handgrepen. Een verlies van controle kan tot letsel leiden.
b) Zorg ter vermijding van een gevaarlijke atmosfeer voor voldoende ventilatie bij het roeren van brandbare stoffen. Ontstane dampen kunnen worden ingeademd of door de door het elektrisch gereedschap gegenereerde vonken worden ontstoken.

c) Roer geen levensmiddelen. Elektrisch gereedschap en inzetgereedschap is niet ontwikkeld voor het verwerken van levensmiddelen.
d) Houd de stroomkabel uit de buurt van het werkgebied. De stroomkabel kan verstrikt raken in de roermand.
e) Zorg voor een stevige en veilige stand van de roerkom. Een niet correct beveiligde kom kan onverwacht bewegen.
f) Let erop, dat er geen vocht tegen de behuizing van het elektrisch gereedschap spat. In het elektrisch gereedschap binnengedrongen vloeistof kan een beschadiging en elektrische schok tot gevolg hebben.
g) Volg de aanwijzingen en veiligheidsinstructies voor het te roeren materiaal. Het te roeren materiaal kan gevaarlijk zijn voor de gezondheid.
h) Indien het elektrisch gereedschap in het te roeren materiaal valt, dient u direct de stekker uit het stopcontact te trekken en het elektrisch gereedschap door een gekwalificeerde specialist te laten controleren. In de kom grijpen met het nog aan het stopcontact aangesloten elektrisch gereedschap erin kan een elektrische schok tot gevolg hebben.
i) Grijp tijdens het roeren niet met de handen in de kom en houd er geen andere voorwerpen in. Een contact met de roermand kan ernstig letsel tot gevolg hebben.
j) Start en stop het elektrisch gereedschap alleen in de roerkom. De roermand kan op ongecontroleerde manier rondslingeren of buigen.

Overige veiligheidsinstructies:

Houd rekening met de maximaal toegestane diameter van de roermand (zie technische gegevens).

Aan de handgreep treedt een terugkoppel op. Houd de machine altijd met beide handen aan de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Beveilig de roerkom tegen meedraaien.

Draag bij het werk met de machine een veiligheidsbril, veiligheidshandschoenen en een stofmasker.

Draag gehoorbescherming als gedurende langere tijd met het blaaspistool gewerkt wordt. Langdurige blootstelling aan een hoger geluidsniveau kan tot beschadiging van het gehoor leiden.

Neem de draaiende onderdelen van de machine niet vast!

Meng geen oplosmiddelen of op oplosmiddel gebaseerde stoffen met een vlampunt lager dan 21°C. Bij het verwerken kunnen gevaarlijke gassen resp. explosieve mengsels ontstaan.

De stofbelasting verminderen:

WAARSCHUWING - Sommige stofdeeltjes die worden geproduceerd bij het schuren,

zagen, slijpen, boren en ander werk bevatten chemicaliën waarvan bekend is dat ze kanker, geboorteafwijkingen of andere reproductieve schade tot gevolg kunnen hebben. Enkele voorbeelden van deze chemicaliën zijn:

• lood van loodhoudende verf,
• mineraalstof van bakstenen, cement en andere metselwerkmaterialen, en
• arseen en chroom uit chemisch behandeld hout. Het risico dat u hierbij loopt varieert, afhankelijk van hoe vaak u met dit soort werk bezig bent. Om de blootstelling aan deze chemicaliën te verminderen: werk in een goed geventileerde ruimte en werk met goedgekeurde persoonlijke beschermingsmiddelen zoals stofmaskers die speciaal zijn ontwikkeld voor het filteren van microscopische deeltjes.

Dit geldt ook voor stof van andere materialen, zoals sommige houtsoorten (zoals eiken- of beukenstof), metalen, asbest. Andere bekende ziektes zijn bijvoorbeeld allergische reacties, aandoeningen van de luchtwegen. Laat geen stof in uw lichaam komen.

Neem de richtlijnen en nationale voorschriften in acht die van toepassing zijn op uw materiaal, personeel, toepassing en locatie (bijv. arbeidsveiligheidsbepalingen, afvoer).

Verzamel de ontstane deeltjes op de plaats waar ze ontstaan en voorkom dat ze neerslaan in de omgeving.

Gebruik geschikte toebehoren voor speciale werkzaamheden. Daardoor komen slechts weinig deeltjes ongecontroleerd in de omgeving terecht.

Gebruik een geschikte stofafzuiging.

Verminder de stofbelasting door:

• de vrijkomende deeltjes en de afvoerluchtstroom van het blaaspistool niet op de gebruiker zelf of omstanders of op neergeslagen stof te richten,
• een afzuiginstallatie en/of een luchtfilter te gebruiken,
• de werkplek goed te ventileren en schoon te houden door te stofzuigen. Vegen of blazen wervelt het stof op.
• Zuig of was de beschermende kleding. Niet uitblazen, uitslaan of uitborstelen.

4.1 Speciale veiligheidsvoorschriften voor elektrische machines:

Trek de stekker uit het stopcontact voordat u het apparaat instelt, ombouwt, reinigt of er onderhoud aan pleegt.

Voorkom dat de machine onbedoeld wordt gestart: Schakel de machine altijd uit wanneer de stekker uit het stopcontact wordt getrokken of wanneer er een stroomonderbreking optreedt.

4.2 Speciale veiligheidsinstructies voor accumachines:

Haal de accu-pack uit de machine voordat instel-, ombouw-, onderhouds- of reinigingswerkzaamheden uitgevoerd worden.

Accu-packs tegen vocht beschermen!

Accu-packs niet aan vuur blootstellen!

Geen defecte of vervormde accu-packs gebruiken! Accu-packs niet openen!

Contacten van de accu-packs niet aanraken of kortsluiten!

Uit defecte li-ion accu-packs kan een licht zure, brandbare vloeistof lekken!

Wanneer er accuvloeistof uit lekt en met de huid in aanraking komt, onmiddellijk onder stromend water afspoelen. Wanneer er

accuvloeistof in uw ogen terecht komt, was deze dan uit met schoon water en neem onmiddellijk contact met een arts op voor behandeling!

Bij een defecte machine moet u de accu-pack uit de machine halen.

Op de verzending van li-ion accu-packs is het voorschrift voor het transport van gevaarlijke stoffen (UN 3480 en UN 3481) van toepassing. Voor het versturen van li-ion accu-packs moet u informatie inwinnen omtrent de actueel geldende voorschriften. Vraag eventueel ook informatie op bij uw transportbedrijf. Gecertificeerde verpakking is bij Metabo verkrijgbaar.

Verstuur accu-packs alleen als de behuizing onbeschadigd is en er geen vloeistof uit lekt. Voor het verzenden haalt u de accu-pack uit de machine. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

5. Overzicht

Zie pagina 2.

1 Spil
2 Schakelknop voor trapkeuze *
3 Drukschakelaar
4 Schakelaarvergrendeling (en vergrendelknop voor continue inschakeling bij RWEV... en RW 18 LTX...)
5 Stelknop voor de voorinstelling toerental *
6 Handgrepen
7 Toets voor de indicatie van de capaciteit *
8 Capaciteits- en signaalindicatie *
9 Accu-pack *
10 Knop voor ontgrendeling van de accu-pack *
* afhankelijk van het model / afhankelijk van de uitvoering

6. Ingebruikneming

6.1 Speciaal voor elektrische machines

Vergelijk voor de ingebruikname, of de op het typeplaatje aangegeven spanning met de spanning overeenkomt.

netspanning overeenkomt.

Schakel altijd een aardlekschakelaar (RCD) met een max. aanspreekstroom van 30 mA de machine.

NEDERLANDSnl

6.2 Speciaal voor accumachines

Accu-pack

De accu-pack (9) vóór gebruik opladen.

Laad de accu-pack bij capaciteitsverlies weer op.

U vindt de instructies voor het opladen van de accupack in de gebruiksaanwijzing van de Metabo-acculader.

Accu-packs hebben een capaciteits- en signaalindicatie (8) (afhankelijk van de uitvoering):

• Druk op knop (7) waarna de laadtoestand wordt aangegeven door de LED-lampen.
• Wanneer een led-lampje knippert, is de accupack bijna leeg en moet weer worden opgeladen.

Accu-pack verwijderen, plaatsen

Verwijderen: de knop voor de ontgrendeling van de accu-pack (10) indrukken en de accu-pack (9) eruit trekken.

Plaatsen: de accu-pack (9) erop schuiven tot deze vast klikt.

7. Gebruik

7.1 Gereedschapswissel

Roerstaaf aanbrengen:

Schroef de roerstaaf in de spil (1). Houd de spil (1) met een steeksleutel vast en schroef de roerstaaf met een tweede steeksleutel vast.

Opmerking: schroef indien nodig het meegeleverde verlengstuk ook in.

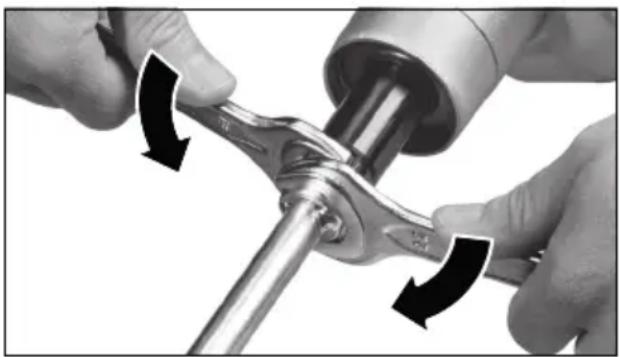

Gereedschap verwijderen:

Houd de spil (1) met een steeksleutel vast en schroef de roerstaaf er met een tweede steeksleutel af.

7.2 Snelheid kiezen (afhankelijk van de uitrusting)

De gewenste snelheid kiezen door de schakelknop (2) te verdraaien.

Bij een stilstaande motor omschakelen, zo nodig bij uitlopende machine (kort in-/uitschakelen).

I = 1e Snelheid (laag toerental, hoog koppel)

II = 2e Snelheid (hoog toerental)

7.3 Het max. toerental instellen (afhankelijk van de uitvoering)

Vooraf het maximale toerental met behulp van het stelwiel (5) kiezen en tijdens het gebruik zo nodig veranderen.

Zie pagina 3 voor de toerentaltabel.

7.4 In-/uitschakelen, Toerental wijzigen

Houd de machine altijd met beide handen aan de hiervoor bestemde handgrepen vast, zorg ervoor dat u stevig staat en werk geconcentreerd.

Inschakelen, toerental wijzigen: de schakelaarvergrendeling (4) indrukken en ingedrukt houden, dan op de drukschakelaar (3) drukken. De schakelaarvergrendeling (4) loslaten.

Het toerental kan door het indrukken van de drukschakelaar worden veranderd.

Om uit te schakelen de drukschakelaar (3) loslaten.

Continue inschakeling (niet bij RWE 1200):

RWEV 1200-2, RWEV 1600-2, RW 18 LTX BL 120: bij continue inschakeling draait de machine door wanneer hij uit de hand wordt getrokken.

De machine inschakelen en de bij een ingedrukte drukschakelaar (3) de vergrendelknop (4) volledig indrukken en dan de drukschakelaar (3) loslaten. De vergrendelknop (4) loslaten.

Om de machine uit te schakelen de drukschakelaar (3) opnieuw indrukken en weer loslaten.

8. Reiniging

De roerstaaf na ieder gebruik goed schoonmaken. De machine regelmatig reinigen.

9. Storingen verhelpen

het belast toerental neemt STERK af: Overbelastingsbeveiliging.

De motortemperatuur is te hoog! Laat de machine onbelast draaien totdat hij is afgekoeld. Gebruik een roermand met een diameter die geschikt is voor de betreffende toepassing. Bij RWEV...: op de laagste snelheid instellen.

het belast toerental neemt IETS af: Overbelastingsbeveiliging.

De machine wordt overbelast. Werk met gereduceerde belasting verder. Gebruik een roermand met een diameter die geschikt is voor de betreffende toepassing. Bij RWEV...: op de laagste snelheid instellen.

De machine draait niet: Herstartbeveiliging.

De herstartbeveiliging is geactiveerd. Als de stekker in het stopcontact wordt gestoken wanneer het apparaat is ingeschakeld of wanneer de stroom wordt hersteld na een pauze, start het apparaat niet. De machine uit- en weer inschakelen.

9.2 Accumachines:

1 x pieptoon, de machine draait niet: Herstartbeveiliging.

De herstartbeveiliging is geactiveerd. Wordt de accu-pack in een ingeschakelde machine gestoken, dan start de machine niet. De machine uit- en weer inschakelen.

2 x pieptoon, de machine wordt automatisch uitgeschakeld:

De machine wordt overbelast. Werk met gereduceerde belasting verder. Bij RW 18 LTX BL 140-2: op de laagste snelheid instellen. Gebruik een roermand met een diameter die geschikt is voor de betreffende toepassing. Als de machine te warm is: onbelast laten draaien tot de machine is afgekoeld.

3 x pieptoon, de machine wordt tijdens de continue inschakeling automatisch uitgeschakeld (alleen bij RW 18 LTX BL 140-2): SafetyStop.

Om veilig en netjes te werken: snelle uitschakeling bij blokkeren of het verlies van de controle. Houd de machine met beide handen vast aan de daarvoor bestemde handgrepen, schakel hem uit en weer in, dan kunt u weer gewoon verder werken.

10. Toebehoren

Gebruik uitsluitend originele Metabo of CAS (Cordless Alliance System) accu-packs en toebehoren.

Gebruik alleen toebehoren die voldoen aan de in deze gebruiksaanwijzing genoemde eisen en kenmerken.

Oplaadapparaten: ASC 145, etc.

Accu-packs met verschillende capaciteiten.

Koop alleen accu-packs met een spanning die overeenkomt met uw elektrische gereedschap.

5,5 Ah (LiHD), bestelnr.: 625368000

8,0 Ah (LiHD), bestelnr.: 625369000

10,0 Ah (LiHD), bestelnr.: 625549000 etc.

Zie voor het complete toebehorenprogramma www.metabo.com of de catalogus.

11. Reparatie

Reparaties aan elektrische gereedschappen mogen uitsluitend door een erkende elektricien worden uitgevoerd!

Een defect netsnoer mag alleen worden vervangen door een speciaal, origineel netsnoer van Metabo. Dit is verkrijgbaar via de Metabo Service.

Neem voor elektrisch gereedschap van Metabo dat gerepareerd dient te worden contact op met uw Metabo-vertegenwoordiging. Zie voor adressen www.metabo.com.

Lijsten met reserveonderdelen kunt u via www.metabo.com downloaden.

Neem de nationale voorschriften in acht voor een milieuvriendelijke verwijdering en recycling van afgedankte gereedschap, verpakkingen en toebehoren.

Verpakkingsmateriaal moet overeenkomstig hun codering volgens de gemeentelijke richtlijnen worden afgevoerd. Meer informatie vindt u op www.metabo.com onder Service.

Uitsluitend voor EU-landen: geef uw elektrisch gereedschap nooit met het huisvuil mee! Volgens de Europese richtlijn 2012/19/

EG inzake gebruikte elektrische en elektronische machines en de vertaling hiervan in de nationale wetgeving moet afgedankt elektrisch gereedschap gescheiden te worden ingezameld en op milieuvriendelijke wijze te worden afgevoerd.

Speciale aanwijzingen voor accumachines:

Accu-packs mogen niet bij het huisvuil worden afgevoerd! Lever defecte of afgedankte accu-packs in bij de Metabo-handelaar!

Accu-packs niet in het water gooien.

Ontlaad eerst de accu-pack in het elektrisch gereedschap alvorens het af te voeren. De contacten tegen kortsluiting beschermen (bijv. met tape isoleren).

Toelichting op de gegevens van pagina 3.

Wijzigingen en technische verbeteringen voorbehouden.

P_1 = nominaal ingangsvermogen

P_2 = afgegeven vermogen

U = spanning van de accu-pack

n_0 = toerental bij onbelast draaien

n_1 = toerental onder belasting

G = gereedschapopname (schroefdraad)

D_R = maximaal toegestane diameter/breedte van de roermand

m = gewicht met de kleinste accu-pack/gewicht (zonder netsnoer)

Meetgegevens vastgesteld volgens de norm EN 62841.

Toegestane omgevingstemperatuur tijdens het gebruik:

-20°C tot 50°C (beperkt vermogen bij temperaturen beneden 0°C). Toegestane omgevingstemperatuur tijdens de opslag: 0°C tot 30°C

□ Machine van beveiligingsklasse II

\~ wisselstroom

--- Gelijkstroom

De vermelde technische gegevens zijn tolerantiewaarden (overeenkomstig de betreffende geldige norm).

Emissiewaarden

Deze waarden maken een beoordeling van de emissie van het elektrische gereedschap en een vergelijking van de verschillende elektrische

NEDERLANDSnl

gereedschappen mogelijk. Afhankelijk van het gebruik, de toestand van het elektrische gereedschap of het inzetgereedschap kan de daadwerkelijke belasting hoger of lager uitvallen. Neem voor de beoordeling werkpauzes en fasen met een lagere belasting in aanmerking. Bepaal op basis van de overeenkomstig aangepaste taxatiewaarden maatregelen ter bescherming van de gebruiker, bijv. organisatorische maatregelen.

Totale trillingswaarde (vectorsom van drie richtingen) vastgesteld conform EN 62841:

$$ \begin{array}{l l} a _ {h, D} & = \text { trillingsemissiewaarde } \ K _ {h, D} & = \text { onzekerheid(trilling) } \end{array} $$

Typisch A-gekwalificeerd geluidsniveau:

$$ \begin{array}{l} L _ {p A} = \text { geluidsdrukniveau } \ L _ {W A} = \text { geluidsvermogensniveau } \ K _ {p A}, K _ {W A} = \text { onzekerheid } \ \end{array} $$

Draag gehoorbescherming!
