KÄYTTÖOHJE RW 18 LTX BL 140-2 METABO
fi Alkuperäiset ohjeet 42
1. Vaatimustenmukaisuus-vakuutus
Vakuutamme yksinomaisella vastuullamme: Nämä sekoittimet, merkitty tyyppitunnuksella ja sarjanumerolla *1), ovat direktiivien *2) ja standardien *3) kaikkien asiaankuuluvien määräysten vaatimusten mukaisia. Tekniset asiakirjat, säilytyspaikka *4) – katso sivu 3.
2. Tarkoituksenmukainen käyttö
Sekoitin on tarkoitettu käytettäväksi jauhemaisten rakennusaineiden sekoittamiseen, kuten laastit, pinnoitteet, liimat sekä liuotinaineita sisältämättömät maalit, lakat ja muut vastaavat aineet.
Ei saa käyttää poraamiseen.
Tarkoituksenvastaisesta käytöstä aiheutuvista vaurioista vastaa ainoastaan käyttäjä.
Yleisesti hyväksyttyjä tapaturmantorjuntamääräyksiä ja oheisia turvallisuusohjeita on noudatettava.
3. Yleiset turvallisuusohjeet
Ota huomioon tällä symbolilla merkityt tekstikohdat suojataksesi itsesi ja sähkötyökalusi!
VAROITUS – Lue käyttöohjeet tapaturmavaaran minimoimiseksi.
VAROITUS – Lue kaikki tämän sähkötyökalun mukana toimitetut allisuusohjeet, muut ohjeet, kuvat jaiset tiedot. Alla esitettyjen ohjeiden lattamisen laiminlyönti voi aiheuttaa öiskun, tulipalon ja/tai vakavia tapaturmia.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet huolellisesti tulevaa käyttöä varten.
Luovuta sähkötyökalu edelleen vain yhdessä näiden asiakirjojen kanssa.
4. Erityiset turvallisuusohjeet
a) Pidä molemmin käsin kiinni sähkötyökalun kahvoista. Hallinnan menetys voi aiheuttaa loukkaantumisia.
b) Huolehdi riittävästä tuuletuksesta, jotta ei pääse syntymään vaarallista ilmaseosta, jos sekoitat syttyviä aineita. Muodostuvien höyryjen hengittäminen on mahdollista tai ne voivat syttyä sähkötyökalun synnyttämien kipinöiden vuoksi.
c) Älä sekoita mitään elintarvikkeita. Näitä sähkötyökaluja ja niiden käyttötarvikkeita ei ole suunniteltu elintarvikkeiden käsittelyyn.
d) Pidä verkkojohto etäällä työskentelyalueesta. Verkkojohto voi sotkeutua sekoitusosaan.
e) Varmista, että sekoitusastia on vakaasti paikallaan. Jos astiaa ei ole varmistettu asianmukaisesti, se voi liikkua paikaltaan.
f) Huolehdi siitä, että nestettä ei pääse roiskumaan sähkötyökalun koteloa vasten. Sähkötyökalun sisälle tunkeutuva neste voi vaurioittaa työkalua ja aiheuttaa sähköiskun.
g) Noudata sekoitettavan materiaalin käyttö- ja turvallisuusohjeita. Sekoitettava materiaali voi olla terveydelle haitallista.
h) Jos sähkötyökalu putoaa sekoitettavaan materiaaliin, irrota verkkopistoke heti pistorasiasta, ja anna alan koulutetun henkilöstön tarkastaa sähkötyökalu. Astiassa olevaan sähkötyökaluun tarttuminen, kun se on vielä kytkettynä pistorasiaan, voi aiheuttaa sähköiskun.
i) Älä tartu sekoituksen aikana käsin sekoitusastiaan tai vie sinne mitään muita esineitä. Sekoitusosaaan koskettaminen voi aiheuttaa vakavia tapaturmia.
j) Anna sähkötyökalun käynnistyä ja pysähtyä vain sekoitusastiassa. Sekoitusosa voi pyöriä hallitsemattomalla tavalla tai vääntyä.
Lisäturvallisuusohjeet:
Ota huomioon sekoitusosan sallittu enimmäishalkaisija (katso tekniset tiedot).
Kahvassa esiintyy vastavääntövoimia. Pidä aina kiinni koneen kahvoista molemmin käsin, ota tukeva asento ja työskentele keskittyneesti.
Varmista sekoitusastia siten, että se ei pääse pyörimään mukana.
Käytä aina koneella työskennellessäsi suojalaseja, suojakäsineitä ja hengityssuojainta.
Pitkään työskenneltäessä on käytettävä kuulonsuojaimia. Pitkään jatkuva korkea melutaso saattaa aiheuttaa kuulovaurioita.
Älä koske pyörivään työkaluun!
Älä sekoita liuotinaineita tai liuotinainepitoisia aineita, joiden syttymispiste on alle 21 °C. Käytön aikana voi muodostua vaarallisia höyryjä tai räjähdysherkkiä seoksia.
Pölyrasituksen vähentäminen:
VAROITUS – Tietyt pölyt, joita hiekkapaperilla hiominen, sahaaminen, hiominen, poraaminen tai muut työt voivat synnyttää, sisältävät kemikaaleja, joiden tiedetään aiheuttavan syöpää, syntymävikoja tai muita lisääntymiskykyyn liittyviä haittoja. Esimerkkejä näistä kemikaaleista ovat:
- Lyijypitoisten maalien lyijy,
- mineraalipöly tiilistä, sementistä tai muista muuratuista rakenteista ja
- arseeni ja kromi kemiallisesti käsitellystä puusta. Altistumisesi näille vaaratekijöille vaihtelee sen mukaan, kuinka usein suoritat tämäntapaisia töitä.
Näiden kemikaalien aiheuttaman altistumisen vähentämiseksi: työskentele hyvin ilmastoiduilla alueilla ja käytä hyväksyttyjä suojavarusteita, esim. töihin tarkoitettuja pölymaskeja, jotka on suunniteltu suodattamaan mikroskooppisen pieniä hiukkasia.
Tämä koskee myös muiden materiaalien pölyjä kuten joitakin puutyyppejä (tammen tai pyökin pölyä), metalleja, asbestia. Muita tunnettuja sairauksia ovat esim. allergiset reaktiot, hengitystiesairaudet. Älä anna pölyn päästä elimistöösi.
Ota huomioon myös materiaaleja, henkilöitä, käyttökohdetta ja käyttöpaikkaa koskevat ohjeet ja kansalliset määräykset (esim. työsujelumääräykset, hävittäminen).
Kerää hiukkaset niiden muodostumispaikassa, älä levitä niitä ympäristöön.
Käytä erityisiin työtehtäviin soveltuvia lisävarusteita. Näin vähennät ympäristöön hallitsemattomasti leviävien hiukkasten määrää.
Käytä sopivaa pölynimuria.
Vähennä pölyn muodostumista seuraavasti:
- älä kohdista ulostulevia hiukkasia ja laitteen poistoilmaa itseesi, lähellä oleviin henkilöihin tai kertyneeseen pölyyn.
- Käytä imuria ja/tai ilmanpuhdistinta.
- Tuuleta työpiste hyvin ja pidä puhtaana imuroimalla. Lakaiseminen tai puhaltaminen levittää pölyä.
- Imuroi tai pese suojavaatteet. Älä puhalla, pudista tai harjaa niitä.
4.1 Erityiset turvallisuusohjeet verkkovirralla toimiville koneille:
Vedä pistoke irti pistorasiasta ennen säätöjen, muutostöiden, huoltotöiden tai puhdistuksen suorittamista.
Estä tahaton käynnistyminen: Avaa aina kytkimen lukitus, kun pistoke vedetään irti pistorasiasta, tai jos käytön yhteydessä tapahtuu sähkökatkos.
4.2 Erityiset turvallisuusohjeet akkukäyttöisille koneille:
Poista akku laitteesta ennen säätöjen, tarvikevaihdon, huollon tai puhdistuksen suorittamista.
Suojaa akut kosteudelta!
Älä altista akkuja tulelle!
Älä käytä viallisia tai vääntyneitä akkuja! Älä avaa akkuja!
Älä koske akun koskettimiin äläkä oikosulje niitä!
Viallisesta litiumioniakusta voi valua ulos lievästi happopitoista, palavaa nestettä!
Jos akkunestettä valuu ulos ja sitä joutuu iholle, huuhtele heti runsaalla vedellä. Jos akkunestettä joutuu silmiin, pese puhtaalla
vedellä ja hakeudu välittömästi lääkärin hoitoon!
Poista akku viallisesta koneesta.
Litiumioniakkujen kuljetus:
Litiumioniakkujen lähettämiseen sovelletaan vaarallisten aineiden kuljetusta koskevaa lainsäädäntöä (UN 3480 ja UN 3481). Ota selvää voimassa olevista määräyksistä, kun lähetät litiumioniakkuja. Kysy tarvittaessa neuvoa kuljetusyritykseltä. Sertifioidun pakkauksen voit hankkia Metabolta.
Lähetä akku vain, kun kotelo on ehjä eikä nestettä valu ulos. Ota akku koneesta lähetettäväksi. Varmista koskettimet oikosululta (esim. eristä teipillä).
5. Yleiskatsaus
Katso sivu 2.
1 Kara
2 Vaihteen valinnan kytkentänuppi *
3 Painokytkin
4 Lukitusnuppi (ja lukituspainike jatkuvaa kytkentää varten malleissa RWEV... ja RW 18 LTX...)
5 Kierrosluvun esivalinnan säätöpyörä *
6 Kahvat
7 Kapasiteettinäytön painike *
8 Kapasiteetti- ja merkkivalonäyttö *
9 Akku *
10 Painike akun lukituksen avaamiselle *
* määräytyy mallin/varusteiden mukaan
6. Käyttöönotto
6.1 Verkkovirralla toimivia koneita koskevat erikoisohjeet
Vertaa ennen käyttöönottoa, että tyyppikilvessä ilmoitettu verkkojännite ja
verkkotaajuus vastaavat paikallisen sähköverkon arvoja.
Kytke aina ensin eteen vikavirtasuojakytkin (RCD), jonka maksimilaukeamisvirta on
30 mA.
6.2 Akkukäyttöisiä koneita koskevat erikoisohjeet
Akku
Lataa akku (9) ennen käyttöä.
Lataa akku uudelleen sen tehon laskiessa.
Akun latausohjeet löydät Metabo-laturin käyttöohjeesta.
Akuissa on kapasiteetti- ja merkkivalonäyttö (8) (varusteiden mukaan):
- Painamalla painiketta (7) näytetään LED-valoilla varaustila.
- Jos jokin LED-valo vilkkuu, akku on lähes tyhjä ja se on ladattava uudelleen.
Akun irrottaminen ja kiinnittäminen
Irrottaminen: Paina akun lukituksen avauspainiketta (10) ja vedä akku (9) ulos.
Kiinnittäminen: Työnnä akku (9) paikalleen siten, että se lukittuu.
SUOMIfi
7. Käyttö
7.1 Työkalun vaihto
Sekoitussauvan kiinnittäminen:
Kierrä sekoitussauva karaan (1). Pidä karasta (1) kiinni kiintoavaimella ja kierrä sekoitin kiinni toisella kiintoavaimella.
Ohje: Kierrä tarvittaessa kiinni mukana toimitettu jatkokappale.

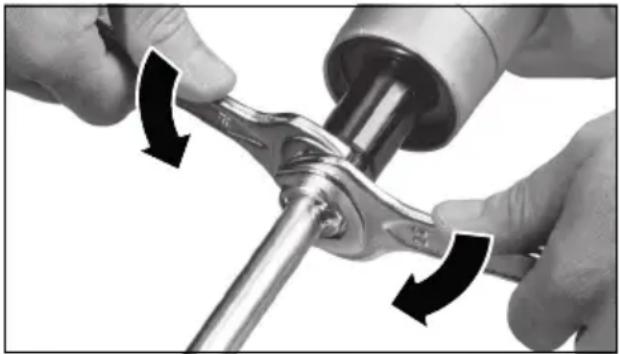

Työkalun irrottaminen:
Pidä karasta (1) kiinni kiintoavaimella ja kierrä sekoitin irti toisella kiintoavaimella.
7.2 Vaihteen valinta (varustekohtainen)
Haluttu vaihde voidaan valita kytkentänuppia (2) kääntämällä.
Valitse vaihde, kun kone ei ole käynnissä, tarvittaessa koneen hidastuessa (lyhyt käynnistys/sammutus).
I = 1. vaihde (pieni kierrosluku, suuri vääntömomentti)
II = 2. vaihde (suuri kierrosluku)
7.3 Maks. kierrosluvun asetus (varustekohtainen)
Esivalitse säätöpyörällä (5) maksimikierrosluku ja muuta sitä tarvittaessa työn aikana.
Kierroslukutaulukko, katso sivu 3.
7.4 Päälle-/poiskytkentä Kierrosluvun muuttaminen
! Pidä aina kiinni koneen kahvoista molemmin käsin, ota tukeva asento ja työskentele keskittyneesti.
Päällekytkeminen, kierrosluvun muuttaminen: Paina lukitusnuppia (4) ja pidä se painettuna, paina sitten painokytkintä (3). Vapauta lukitusnuppi (4).
Kierroslukua voidaan muuttaa painokytkintä painamalla.
Kytke pois päältä vapauttamalla painokytkin (3).
Jatkuva kytkentä (ei mallissa RWE 1200):
RWEV 1200-2, RWEV 1600-2, RW 18 LTX BL 120: jatkuvalla kytkennällä kone käy edelleen, kun se riistäytyy kädestä.
Kytke kone päälle ja painokytkimen (3) ollessa alaspainettuna paina lukituspainike (4) täysin
sisään ja vapauta sen jälkeen painokytkin (3). Vapauta lukituspainike (4).
Koneen sammuttamiseksi paina uudelleen painokytkintä (3) ja vapauta sen jälkeen.
8. Puhdistus
Puhdista sekoitussauva jokaisen työn jälkeen.
Puhdista kone säännöllisesti.
9. Häiriöiden korjaus
9.1 Verkkovirralla toimivat koneet:
Kierrosluku laskee kuormitettuna VOIMAKKAASTI:
Ylikuormitussuoja.
Moottorin lämpötila on liian korkea! Anna koneen käydä tyhjäkäynnillä, kunnes kone on jäähtynyt. Käytä käyttötarkoitukseen halkaisijaltaan sopivaa sekoitusosaa. RWEV...: valitse ensimmäinen vaihde.
Kierrosluku laskee kuormitettuna HIEMAN: Ylikuormitussuoja.
Konetta ylikuormitetaan. Työskentele edelleen vähennetyllä kuormituksella. Käytä käyttötarkoitukseen halkaisijaltaan sopivaa sekoitusosaa. RWEV...: valitse ensimmäinen vaihde.
Kone ei käy:
Uudelleenkäynnistyksen esto.
Uudelleenkäynnistyksen esto on lauennut. Koneen ollessa päälle kytkettynä, verkkopistoke liitetään pistorasiaan tai virta on palannut sähkökatkon jälkeen, kone ei käynnisty. Kytke kone pois päältä ja sen jälkeen uudelleen päälle.
9.2 Akkukoneet:
1 piippaus, kone ei käynnisty: Uudelleenkäynnistyksen esto.
Uudelleenkäynnistyksen esto on lauennut. Jos akku työnnetään paikalleen koneen ollessa päällekytkettynä, kone ei käynnisty. Kytke kone pois päältä ja sen jälkeen uudelleen päälle.
2 piippausta, kone on sammunut itsestään: Ylikuormitussuoja.
Konetta ylikuormitetaan. Työskentele edelleen vähennetyllä kuormituksella. RW 18 LTX BL 140-2: valitse ensimmäinen vaihde. Käytä käyttötarkoitukseen halkaisijaltaan sopivaa sekoitusosaa. Jos kone on liian lämmin, anna käydä tyhjäkäynnillä, kunnes kone on jäähtynyt.
3 piippausta, kone on sammunut itsestään jatkuvaa kytkentää käytettäessä (vain malli RW 18 LTX BL 140-2):
SafetyStop.
Turvälliseen ja siistiin työskentelyyn: pikakatkaisu jumittumisen tai hallinnan menetyksen yhteydessä. Pidä koneen kahvoista molemmin käsin kiinni, kytke pois päältä ja uudelleen päälle, jatka työskentely tavalliseen tapaan.
10. Lisätarvikkeet
Käytä vain alkuperäisiä Metabo-akkuja tai CAS-akkuja (Cordless Alliance System) ja lisävarusteita.
Käytä vain sellaisia lisätarvikkeita, jotka täyttävät tässä käyttöoppaassa ilmoitetut vaatimukset ja ominaistiedot.
Laturit: ASC 145 ym.
Kapasiteetiltaan erilaiset akut. Osta vain sellaisia akkuja, joiden jännite on sähkötyökaluusi sopiva.
5,5 Ah (LiHD), tilausnro: 625368000
8,0 Ah (LiHD), tilausnro: 625369000
10,0 Ah (LiHD), tilausnro: 625549000
ym.
4,0 Ah (Li-Power), tilausnro: 625027000
ym.
Lisätarvikkeiden täydellisen valikoiman löydät osoitteesta www.metabo.com tai luettelosta.
11. Korjaus
Sähkötyökalujen korjaustöitä saavat suorittaa ainoastaan sähköalan ammattilaiset!
Viallisen verkkoliitäntäjohdon saa vaihtaa ainoastaan erityiseen, alkuperäiseen Metabon verkkojohtoon, joka on saatavilla Metabon huollosta.
Jos Metabo-sähkötyökalusi tarvitsevat korjausta, ota yhteyttä Metabo-edustajaan. Katso osoitteet osoitteesta www.metabo.com.
Varaosaluettelot voit ladata osoitteesta www.metabo.com.
12. Ympäristönsuojelu
Noudata käytöstä poistettujen koneiden, pakkausten ja lisätarvikkeiden ympäristöystävällistä hävittämistä ja kierrätystä koskevia kansallisia määräyksiä.
Pakkausmateriaalit on hävitettävä paikallisia määräyksiä noudattaen niiden tunnisteiden mukaisesti. Lisätietoa löytyy osoitteessa ww.metabo.com kohdassa Asiakaspalvelu.
Vain EU-maita koskien: Älä hävitä sähkötyökaluja sekajätteen mukana! Sähkö- ja elektroniikkalaiteromua koskevan EU- ivin 2012/19/EU ja sen kansallisen täytäntöönpanon mukaan käytetyt sähkötyökalut on kerättävä erikseen ja toimitettava ympäristöä säästävään kierrätykseen.
Erityiset ohjeet akkukäyttöisille koneille:
Akkuja ei saa hävittää sekajätteen mukana! Palauta vialliset tai käytöstä poistetut akut Metabo-myyjälle!
Älä heitä akkuja veteen.
Ennen kuin viet akun kierrätyspisteeseen, tyhjennä akun varaus sähkötyökalussa. Varmista kontaktit oikosulkua vastaan (eristä esim. teipillä).
13. Tekniset tiedot
Selitykset sivulla 3 annetuille tiedoille.
Pidätämme oikeuden tehdä teknisen kehityksen vaatimia muutoksia.
P_1 = nimellisottoteho
P_2 = antoteho
U = akun jännite
n_0 = kierrosluku kuormittamattomana
n_1 = kierrosluku kuormitettuna
G = työkalun kiinnitys (kierre)
D_R = sekoitusosan sallittu enimmäishalkaisija/leveys
D = kiinnityskaulan halkaisija
m = paino pienimmän akun kanssa / paino (ilman verkkojohtoa)
Mittausarvot ilmoitettu EN 62841 mukaan.
Sallittu ympäristön lämpötila käytettäessä:
-20 °C ... +50 °C (rajoitettu teho alle 0 °C lämpötiloissa). Sallittu ympäristön lämpötila varastoitaessa: 0 °C ... 30 °C.
Suojausluokan II kone
\~ Vaihtovirta
--- Tasavirta
Annetut tekniset tiedot ovat toleranssien mukaisia (vastaavat kyseisiä voimassa olevia standardeja).
Päästöarvot Nämä arvot m
Nämä arvot mahdollistavat sähkötyökalun päästöjen arvioimisen ja erilaisten sähkötyökalujen keskinäisen vertailun. Käyttöolosuhteiden ja sähkötyökalun tai terien kunnon mukaisesti todellinen kuormitus voi olla kyseisiä arvoja suurempi tai pienempi. Ota arvioinnissa huomioon työtauot ja vähäisemmän kuormituksen jaksot.
Määritä nämä tekijät huomioiden arvioitujen arvojen perusteella käyttäjän suojaamiseen vaadittavat toimenpiteet esim. työnjärjestelyyn liittyvät toimenpiteet.
Värähtelyn kokonaisarvo (kolmen suunnan vektorisumma) mitattu EN 62841 mukaisesti:
a_h,D =värähtelyn päästöarvo
K_h,D =epävarmuus (värähtely)
Tyypillinen A-painotettu äänitaso:
L_pA = äänen painetaso
L_WA = äänitehotaso
K_pA, K_WA = epävarmuus
Käytä kuulonsuojaimia!
