BRUGSANVISNING RW 18 LTX BL 140-2 METABO

Minimer støvbelastningen ved å:

Det kan lekke en lett sur, brennbar væske fra ødelagte Li-ion batterier!

Hvis batterivæske kommer i kontakt med huden, må du straks skylle med rikelig med vann. Hvis du får batterivæske i øynene, må

Motoren må stå stille eller maskinen være stanset (skru raskt av/på) når det kobles om.

I = 1. Gir

1 x pipelyd, maskinen går ikke:

Gjenstartsperre.

Det komplette tilbehørsprogrammet finner du på www.metabo.com eller i katalogen.

11. Reparasjon

Batteripakker må ikke kastes i husholdningsavfallet. Gi defekte eller brukte batterier tilbake til Metabo-forhandleren!

Ikke kast batterier i vann.

Typiske A-veide lydnivåer:

Vi erklærer under eneansvar: Disse røreværker, identificeret ved angivelse af type og serienummer *1), opfylder alle relevante bestemmelser i direktiverne *2) og standarderne *3). Teknisk dossier ved *4) - se side 3.

2. Apparatets formål

Røreværket er beregnet til omrøring af byggematerialer i pulverform, såsom mørtel, puds samt farver, lakker og lignende substanser uden opløsningsmidler.

Må ikke anvendes til boring.

Brugeren bærer alene ansvaret for skader på grund af anvendelse til andre formål end de tiltænkte.

Generelt anerkendte forskrifter om ulykkesforebyggelse og vedlagte sikkerhedsanvisninger skal overholdes.

3. Generelle sikkerhedsanvisninger

Vær for din egen og udstyrets sikkerhed opmærksom på de tekststeder, der er markeret med dette symbol!

ADVARSEL – læs brugsanvisningen for at minimere risikoen for personskader.

ADVARSEL – Læs alle sikkerhedsanvisninger, instruktioner, illustrationer og specifikationer, som følger med udstyret. Hvis anvisningerne nedenfor ikke overholdes, er der risiko for elektrisk stød, brand og/eller alvorlige personskader.

Videregiv kun udstyret sammen med disse papirer.

4. Særlige sikkerhedsanvisninger

a) El-værktøjet skal betjenes med begge hænder på de dertil hørende håndtag. Mistes kontrollen kan det føre til skader.
b) Sørg for en tilstrækkelig udluftning ved omrøring af brændbare stoffer, for at undgå en farlig atmosfære. Dampe, der dannes, kan indåndes eller antændes af gnisterne, som genereres af el-værktøjet.
c) Sammenrør ikke levnedsmidler. El-værktøjer og deres indsatsværktøjer er ikke konstrueret til bearbejdning af levnedsmidler.
d) Hold tilslutningskablet på afstand af arbejdsområdet. Strømkablet kan blive indfanget i rørekurven.

e) Sørg for at rørebeholderen står fast og sikkert. En beholder, der ikke er sikret korrekt, kan bevæge sig uventet.
f) Sørg for at ingen væsker sprøjter ud mod elværktøjets kabinet. Indtrængende væske i elværktøjet kan føre til beskadigelser og elektrisk stød.
g) Følg anvisningerne og sikkerhedsanvisningerne for det materiale, der skal omrøres. Materialet, der skal omrøres, kan være sundhedsskadeligt.
h) Såfremt el-værktøjet falder ned i materialet, der skal omrøres, skal du straks trække stikket på strømkablet ud og lade el-værktøjet kontrollere af kvalificeret fagpersonale. Hvis man griber ind i beholderen, mens el-værktøjet stadig hænger på stikdåsen, kan det føre til et elektrisk stød.
i) Stik ikke hænderne ind i rørebeholderen under omrøringen, og indfør heller ingen andre genstande heri. En kontakt med rørekurven kan føre til alvorlige kvæstelser.
j) Lad kun værktøjet starte op og standse, mens det er i rørebeholderen. Rørekurven kan blive bøjet eller slynget ukontrolleret rundt.

Yderligere sikkerhedsanvisninger:

Overhold den maksimalt tilladte diameter på røreværket (se tekniske data).

Der opstår tilbagedrejningsmomenter på håndtaget. Hold altid fast i maskinen med begge hænder i de dertil beregnede håndtag, sørg for at stå stabilt, og arbejd koncentreret.

Fastgør rørebeholderen, så den ikke drejer med.

Brug beskyttelsesbriller, beskyttelseshandsker og åndedrætsværn ved arbejde med maskinen.

Arbejdes der længere tid med el-værktøjet, bør der anvendes høreværn. Længere påvirkning fra et højt støjniveau kan medføre høreskader.

Tag ikke om det roterende værktøj!

Undgå at blande opløsningsmidler eller stoffer med opløsningsmidler med et flammepunkt på under 21° C. Der kan dannes farlige dampe hhv. eksplosive blandinger ved forarbejdningen.

Reducering af støvgener:

ADVARSEL - Enkelte støvtyper, som genereres ved slibning af sandpapir, savning, slibning, boring og andre arbejder, indeholder kemikalier, hvor det er kendt, at de forårsager kræft, medfødte skavanker eller andre forplantningsskader. Enkelte eksempler på disse kemikalier er:

• bly fra blyholdig maling,
• mineralsk støv fra mursten, cement og andre materialer til murværk, og
• arsen og krom fra kemisk behandlet træ. Risikoen for dig ved denne belastning varierer alt efter, hvor ofte du udfører denne type arbejde. For at reducere belastningen med disse kemikalier for dig: Arbejd i et godt udluftet område og arbejd med

godkendt sikkerhedsudstyr, som f.eks. støvmasker, der er specielt udviklede til udfiltrering af små mikroskopiske partikler.

Dette gælder ligeledes for støv fra yderligere materialer, som f.eks. enkelte trætyper (såsom støv fra eg eller bøg), metaller, asbest. Yderligere kendte lidelser er f.eks. allergiske reaktioner samt luftvejssygdomme. Støvet må ikke optages i kroppen.

Overhold de gældende direktiver og nationale forskrifter, der gælder for dit materiale, personale, anvendelsesformål og -sted (f.eks. sundheds- og sikkerhedsregler, bortskaffelse).

Opfang partiklerne på oprindelsesstedet, undgå aflejringer i omgivelserne.

Brug egnet tilbehør til specielt arbejde. Således kommer færre partikler ukontrolleret ud i miljøet.

Anvend en egnet støvudsugning.

Støvbelastningen kan reduceres på følgende måde:

• ret ikke partikler, der kommer ud, og maskinens udluftningsstrøm mod dig selv eller personer, der befinder sig i nærheden, eller på aflejret støv,
• anvend et udsugningsanlæg og/eller en luftrenser,
• sørg for en god ventilation på arbejdspladsen og hold den ren vha. støvudsugning. Fejning eller blæsning hvirvler støv op.
• Støvsug eller vask beskyttelsestøj. Undgå udblæsning, bankning eller børstning.

4.1 Særlige sikkerhedsanvisninger for netdrevne maskiner:

Træk stikket ud af stikdåsen, før maskinen indstilles, omstilles, vedligeholdes eller rengøres.

Undgå utilsigtet start: Frigør altid kontakten, när stikket trækkes ud af stikdåsen, eller hvis der opstår strømafbrydelse.

Tag batteriet ud af maskinen, før der udføres indstillinger af enhver art, ombygning, vedligeholdelse eller rengøring af maskinen.

Beskyt batterier mod fugt!

Udsæt ikke batterier for ild!

Brug ikke defekte eller deformerede batterier! Åbn ikke batterier!

Berør eller kortslut ikke batteriernes kontakter!

Der kan sive let sur, brændbar væske ud af defekte Li-ion batterier!

Skyl straks med rigelige mængder vand, hvis batterivæsken kommer i kontakt med huden. Skyl øjnene med rent vand og søg straks

læge, hvis batterivæsken kommer i øjnene!

På en defekt maskine skal man tage batteriet ud af maskinen.

Transport af Li-ion batterier:

Forsendelse af Li-ion batterier skal ske i henhold til reglerne om farligt gods (UN 3480 og UN 3481). Tjek de aktuelle regler ved forsendelse af Li-ion batterier. Spørg evt. din speditør til råds. Certificeret emballage kan rekvireres hos Metabo.

Send kun batteripakker, hvis kabinettet er ubeskadiget og der ikke trænger væske ud. Tag batteripakken ud af maskinen for forsendelse. Beskyt kontakterne mod kortslutning (isoler f.eks. med tape).

5. Oversigt

Se side 2.

1 Spindel
2 Kontakt til valg af gear *
3 Afbryder
5 Stillehjul til indstilling af hastigheden *
6 Håndtag
7 Knap til kapacitetsindikator *
8 Kapacitets- og signalindikator *
9 Batteri *
10 Knap til frigørelse af batteripakke *

*modelafhængig/udstyrsafhængig

6. Idriftsættelse

6.1 Specielt for netdrevne maskiner

Før du tager maskinen i brug, skal du kontrollere, at den angivne netspænding og

Man skal altid sikre med et FI-relæ (RCD) med en maks. brydestrøm på 30 mA.

6.2 Specielt for batteridrevne maskiner

Batteri

Batteriet (9) skal oplades før den første ibrugtagning.

Du finder anvisninger til opladning af batteriet i driftsvejledningen til opladeren fra Metabo.

Batterier har en kapacitets- og signalindikator (8) (udstyrsafhængig):

- Tryk på knappen (7), og ladetilstanden vises med lysdioderne.

- Blinker en lysdiode, er batteriet næsten fladt og skal genoplades.

Udtagning og isætning af batteri

Fjernelse: Tryk på tasten til udløsning af batteripakken (10) og træk batteripakken (9) ud.

Isætning: Skub batteripakken (9) på indtil indgreb.

DANSKda

7. Anvendelse

7.1 Værktøjsskift

Montering af rørestang:

Skru rørestangen ind i spindlen (1). Hold på spindlen (1) med en gaffelnøgle og skru rørestangen fast med den anden gaffelnøgle.

OBS: Skru om nødvendigt det medfølgende forlængerstykke i.

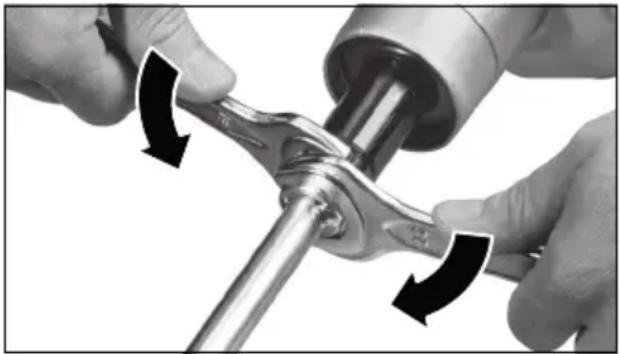

Fjernelse af værktøj:

Hold på spindlen (1) med en gaffelnøgle og skru rørestangen fast med den anden gaffelnøgle.

7.2 Valg af gear (udstyrsafhængigt)

Vælg det ønskede gear ved at dreje på kontakten (2).

Skift gear, medens motoren står stille, skift evt. ved frakoblet maskine (kort til-/frakobling).

I = 1. gear

(højt omdrejningstal)

7.3 indstil maks. omdrejningstal (afhængigt af udstyr)

Vælg i forvejen maks. omdrejningstal på justeringshjulet (5) og juster det efter behov under arbejdet.

Ændring af omdrejningstal

Hold altid fast i maskinen med begge hænder i de dertil beregnede håndtag, sørg for at stå lt, og arbejd koncentreret.

Tænding, ændring af omdrejningstal: Tryk på kontaktspærren (4) og hold den trykket, tryk derefter på afbrydergrebet (3). Slip kontaktspærren (4).

Omdrejningstallet kan ændres ved at trykke på afbryderen.

For at slukke maskinen, skal afbrydergrebet (3) slippes.

maskinen videre, hvis den bliver revet ud af hånden. Tænd for maskinen og med indtrykket afbrydergreb (3) skal man trykke låseknappen (4) helt ind og derefter slippe afbrydergrebet (3). Slip låseknappen (4).

For at slukke maskinen skal afbrydergrebet (3) aktiveres igen og derefter slippes.

8. Rengøring

Rengør rørestangen efter hver brug.

Rengør maskinen jævnligt.

9. Afhjælpning af fejl

9.1 Netdrevne maskiner:

Belastningshastigheden falder MARKANT: Overbelastningssikring.

Motortemperaturen er for høj! Lad maskinen køre i tomgang, indtil maskinen er kølet af. Brug en røreværksdiameter, der er egnet til formålet. Ved RWEV...: sæt i første gear.

Belastningshastigheden falder LIDT:

Overbelastningssikring.

Maskinen er overbelastet. Arbejd videre med reduceret belastning. Brug en røreværksdiameter, der er egnet til formålet. Ved RWEV...: sæt i første gear.

Maskinen kører ikke:

Genstartssikring

Den elektriske beskyttelse mod genindkobling er aktiveret. Hvis netstikket sættes i, mens maskinen er tændt, eller når strømforsyningen etableres igen efter en afbrydelse, kører maskinen ikke. Sluk og tænd igen for maskinen.

9.2 Akku-maskiner:

1 x biplyd, maskinen kører ikke: Genstartssikring

Den elektriske beskyttelse mod genindkobling er aktiveret. Sættes batteriet i en tændt maskine, starter maskinen ikke. Sluk og tænd igen for maskinen.

2 x biplyd, maskinen blev frakoblet automatisk: Overbelastningssikring.

Maskinen er overbelastet. Arbejd videre med reduceret belastning. Ved RW 18 LTX BL 140-2: sæt i første gear. Brug en røreværksdiameter, der er egnet til formålet. Hvis maskinen er for varm: Lad maskinen køre i tomgang, indtil den er afkølet.

3 x biplyd, maskinen blev frakoblet automatisk under kontinuerlig tilkobling (Kun ved RW 18 LTX BL 140-2):

SafetyStop.

For sikkert og korrekt arbejde: hurtig frakobling ved blokering eller kontroltab. Hold fast i maskinen med begge hænder i de dertil beregnede håndtag, sluk og tænd for maskinen igen, kør normalt videre.

10. Tilbehør

Anvend udelukkende originale batterier eller originalt tilbehør fra Metabo eller CAS (Cordless Alliance System).

Brug kun tilbehør, der opfylder de krav og specifikationer, som er angivet i denne brugsvejledning.

Opladere: ASC 145, etc.

Batterier med forskellig kapacitet. Køb kun batterier, hvis spænding svarer til dit el-værktøj.

5,5 Ah (LiHD), Best.-nr.: 625368000

8,0 Ah (LiHD), Best.-nr.: 625369000

10,0 Ah (LiHD), Best.-nr.: 625549000 etc.

4,0 Ah (Li-Power), Best.-nr.: 625027000 etc.

Det komplette tilbehørsprogram findes på www.metabo.com eller i kataloget.

11. Reparation

Reparationer på el-værktøjer må kun udføres af en elektriker!

Et defekt netkabel må kun udskiftes med et specielt, originalt netkabel fra Metabo, der er tilgængeligt hos Metabo service.

Henvend dig til din Metabo-forhandler, når du skal have repareret dit Metabo el-værktøj. Adresser findes på www.metabo.com.

12. Miljøbeskyttelse

Overhold de nationale forskrifter for miljøvenlig bortskaffelse og genbrug af udtjente apparater, emballage og tilbehør.

Emballagematerialer skal bortskaffes i overensstemmelse med deres mærkning iht. retningslinjerne i din kommune. Yderligere oplysninger findes på www.metabo.com i området service.

Kun for EU-lande: Elværktøj må ikke bortskaffes med husholdningsaffaldet! I henhold til det europæiske direktiv 2012/19/

EU om gammelt elektrisk- og elektronisk udstyr og gennemførelsen i national lovgivning skal brugte elværktøjer indsamles separat og tilføres miljøvenligt genbrug.

Batterier må ikke bortskaffes sammen med almindeligt husholdningsaffald! Returner defekte eller brugte batterier til Metabo-forhandleren!

Smid ikke batteripakker i vandet.

Aflad batteripakken i el-værktøjet, før den bortskaffes. Kontakterne skal sikres mod kortslutning (f.eks. isoleres med klæbebånd).

13. Tekniske data

Forklaringer til oplysningerne på side 3.

Forbeholdt ændringer som følge af tekniske fremskridt.

P_1 = nominal optagen effekt

P_2 = afgiven effekt

U = batteriets spænding

n_0 = tomgangshastighed

n_1 = hastighed ved belastning

G = værktøjsholder (gevind)

D_R = maks. tilladt diameter/bredde på røreværk

D = spændehalsdiameter

m = vægt med mindste batteri/ vægt uden netkabel)

Måleværdier beregnet iht. EN 62841.

Tilladt omgivelsestemperatur ved drift:

-20 °C til 50 °C (begrænset ydelse ved temperaturer under 0 °C). Tilladt

omgivelsestemperatur ved opbevaring: 0 °C til 30 °C

□ Klasse II maskine

\~ Vekselstrøm

---Jævnstrøm

De anførte tekniske data er inkl. tolerancer (svarende til de aktuelt gældende standarder).

Emissionsværdier Disse værdier qør de

Disse værdier gør det muligt at bestemme elværktøjets emissioner og sammenligne forskellige elværktøjer med hinanden. Alt efter elværktøjets eller indsatsværktøjernes anvendelsesbetingelser og tilstand kan den faktiske belastning være højere eller lavere. Tag også højde for arbejdspauser og perioder med lav belastning. Træf de nødvendige beskyttelsesforanstaltninger for brugeren, f.eks. organisatoriske foranstaltninger, på baggrund af de anslåede værdier.

Samlet vibration (vektorsum af tre retninger) beregnet iht. EN 62841:

a_h,D =Vibrationsemissionsværdi K_h,D=Usikkerhed (vibration)

Typiske A-vægtede lydniveauer:

L_pA = lydtryksniveau

L_WA = lydeffektniveau

K_pA, K_WA = usikkerhed

Brug høreværn!
