GEBRUIKSAANWIJZING C31DUAL4KHDMI i-TEC

NL Wij vragen u vriendelijk om de volledige handleiding zorgvuldig door te lezen. Een gedetailleerde handleiding van dit product is beschikbaar op onze website www.i-tec.cz/nl/ onder het tabblad "Handleidingen en drivers". Mochten er zich problemen voordoen kunt u contact opnemen met ons supportcenter via [e-mail].

ENGLISH

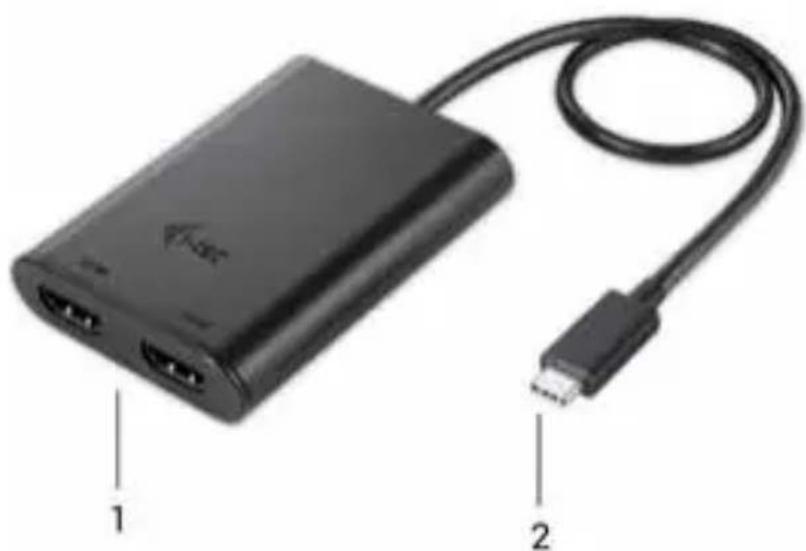

1. 2x HDMI-uitgang - om HDMI-monitoren aan te sluiten
2. Kabel met USB-C-connector – om de adapter aan te sluiten op een notebook, tablet, pc of smartphone

Bedankt voor uw aankoop van de i-tec USB-C Dual HDMI-adapter, waarmee u eenvoudig tot twee monitoren met HDMI-uitgang op uw notebook, tablet, pc, smartphone met USB-C of Thunderbolt 3-uitgang kunt aansluiten. Max. resolutie bij aansluiting van twee HDMI-monitoren is 4K@30Hz, bij aansluiting van één HDMI-monitor tot 4K@30Hz.

Waarschuwing:

Voor Apple-gebruikers: Dit dockingsstation beschikt over de functie MST (2 monitors in de uitbreidingsstand) die echter op dit tijdstip niet door het besturingssysteem macOS ondersteund wordt.

Voor Windows-gebruikers: De technologie MST onder Windows maakt het mogelijk om twee monitors tegelijkertijd aan te sluiten – in de uitbreidingsmodus (de aangesloten monitors tonen elk een verschillende inhoud) en in de spiegelmodus (de aangesloten monitors tonen dezelfde inhoud). De instelling van de MST-modus vereist bij bepaalde hardwarecombinaties voor de instelling van de beide monitors niet alleen het gebruik het besturingshulpprogramma van Windows, maar ook het Instellingenscherm voor Intel® HD Graphics.

INHOUD VAN DE VERPAKKING

• i-tec USB-C Dual HDMI adapter met kabel (30 cm)
• Quick Start

SPECIFICATIES

• 1 USB-C connector
• Grafische interface: 2x HDMI:
- max. resolutie 3840x2160@30Hz bij aansluiting van één monitor
- max. resolutie 3840x2160 @ 30Hz bij aansluiting van twee monitoren

• Modi: Uitbreiden, Spiegelen en Primaire Monitor
  • Ondersteunde kleuren 16/32bits
  • Voeding via USB-C of USB Thunderbolt 3; max. 15W
• Chipset: STDP4320
• OS: Win 10 32/64bit, macOS X 10.10 en hoger, Android, Chrome OS. Vereist USB-C of Thunderbolt 3.
• Afmetingen van het product: 70 x 60 x 15 mm
  • Gewicht van het product: 60 g

SYSTEEMVEREISTEN

Vereist een USB-C-interface met "HDMI Alternate Mode" of Thunderbolt 3-poort – nu Windows 10 32/64bits, macOS X, Chrome OS en Android 6 (Google) met Intel Broadwell Processors en R51 en hoger Opmerking: macOS ondersteunt MST niet (2 monitors in de uitbreidingsmodus).

Voor normaal werk op meerdere monitoren

• Processor: Intel Core i5 2+GHz/AMD Trinity of better
• RAM: 4GB
• Grafische processor: Intel HD 4000, ATI Radeon HD7xxx, NVIDIA GeForce 5xxM of hoger
  • Vereist USB-C of Thunderbolt 3.

Om video af te kunnen spelen

• Processor: Intel Core i7 2+GHz/AMD Richland A10-575x/AMD Kaveri A10-7400P of better
• RAM: 8GB
• Grafische processor: Intel HD 4000, ATI Radeon HD7xxx, NVIDIA GeForce 7xxM of hoger
  • Vereist USB-C of Thunderbolt 3.

Om Ultra HD 4K-video's af te spelen, moet uw computer deze video kunnen deco-deren met de primaire grafische processor. Vooral voor minder krachtige laptops geldt dat ze 4K-videoweergave aankunnen, maar het dat het resultaat niet ideaal is (onderbrekingen, onregelmatige afspeelsnelheid).

STUURPROGRAMMA'S INSTALLEREN

Nadat het dockingstation is aangesloten, worden de stuurprogramma's automatisch vanuit het systeem geïnstalleerd.

Waarschuwing: Zorg ervoor dat u vóór de installatie beschikt over de nieuwste stuurprogramma's voor uw apparaat en dat de geïnstalleerde BIOS op uw systeem is bijgewerkt.

EEN HDMI-MONITOR AANSLUITEN

De adapter is uitgerust met 2x HDMI 4K-poort voor aansluiting van een externe monitor of projector met een HDMI-interface. U kunt moderne plasma- of LCD-monitoren en televisies gebruiken als weergaveapparaten. De grafische chip, het "hart" van de adapter, ondersteunt een resolutie tot maximaal 2× (Ultra HD) met 3840 x 2160 pixels. Gebruik een hoogwaardige HDMI-kabel om de monitor op de adapter aan te sluiten. Tijdens de installatie van een extra monitor kan het scherm van de notebook, tablet of pc gaan knipperen. Dat is de standaardsituatie.

Opmerking:

Windows OS: De instelling van de MST-modus met twee aangesloten monitors (HDMI en HDMI) is altijd afhankelijk van de interne grafische kaart en de hardwa-respecificaties van de notebook/tablet (die moet de instelling van twee monitors mogelijk maken). In enkele hardwarecombinaties is voor de instelling van de bei-

Quick Start / USB-C DUAL HDMI ADAPTER NL

de monitors niet alleen gebruik van het Windows-besturingshulpprogramma nodig, maar ook "Besturingspaneel voor Intel HD Graphics" (de regel Display-Meer monitors). We bevelen ook aan om voor de bijbehorende resolutie dezelfde vernieuwingsfrequentie op de beide aangesloten monitors in te stellen.

Opmerking: macOS ondersteunt MST niet (2 monitors in de uitbreidingsmodus). We bevelen ook aan om voor de bijbehorende resolutie dezelfde vernieuwingsfrequentie op de beide aangesloten monitors in te stellen.

Het grootste deel van de problemen met de adapter en aangesloten randapparatuur kan worden opgelost door de USB-C-adapterkabel los te koppelen van de USB-C-poort van uw pc/Mac /smartphone en hem na ongeveer 10 seconden op-nieuw aan te sluiten.

VEILIGHEIDSINSTRUCTIES VOOR HET GEBRUIK VAN HET DOCKING STATION

• Stel het product niet bloot aan externe temperaturen en luchtvochtigheid.
• Gebruik het product op vlakke ondergrond – u voorkomt op die manier dat het product wegglijdt en op de grond valt.
• Bewaar de drivers en de handleiding voor event. later gebruik.

In samenwerking met de serviceafdeling:

• Controleer de functionaliteit na het vallen van het product in water of op de grond.
• Controleer de functionaliteit als het product barsten vertoont.
• Reclameer dit product als het niet werkt in overeenstemming met de handleiding.

VEELGESTELDE VRAGEN

Beschikbaar op onze website www.i-tec.cz/nl/ op het tabblad "FAQ" bij dit product.

NOTE: MARKING IS IN COMPLIANCE WITH EU WEEE DIRECTIVE

ENGLISH

Dit apparaat is voorzien van het bovenvermelde recyclingsymbool. Dit betekent dat u aan het einde van de levensduur van het apparaat ervoor dient te zorgen dat het afzonderlijk wordt opgeslagen op een verzamelpunt dat hiervoor is ingericht en niet op plaatsen die zijn aangewezen voor de verwijdering van gewoon ongesorteerd gemeentelijk afval. Dit zal bijdragen aan de verbetering van de leefomgeving van ons allemaal. (Alleen voor de Europese Unie)

EU DECLARATION OF CONFORMITY / EU KONFORMITÄTSERKLÄRUNG / DÉCLARATION EU DE CONFORMITÉ / DECLARACIÓN UE DE CONFORMIDAD / DICHIARAZIONE DI CONFORMITÀ UE / EU PROHLÁŠENÍ O SHODĚ / EU PREHLÁŠENIE O ZHODE / EU DECLARACJA ZGODNOŚCI / ES ATITIKTIES DEKLARACIJA / EU-CONFORMITEITSVERKLARING

Manufacturer, Der Hersteller, Le fabricant, Fabricante, Produttore, Výrobce, Výrobca, Producent, Gamintojas, De fabrikant: i-tec Technologies s.r.o., Kalvodova 2, 709 00 Ostrava - Mariánské Hory, Czech Republic

declares that this product / erklärt hiermit, dass das Produkt / déclare que ce produit / declara que este producto / dichiara che il seguente prodotto / tímto prohlašuje, že výrobek / týmto prehlasuje, že výrobok / deklaruje, že produkt / šiuo pareiškia, kad gaminys / verklaart hierbij dat het product

Product, Bezeichnung, Le prénom, Producto, Prodotto, Název, Názov, Nazwa, Gaminys, Naam: i-tec USB-C Dual HDMI Adapter

Model, Modell, Modèle, Modelo, Modello, Model, Model, Model, Modelis, Model: C31DUAL4KHDMI / VSD1060

Determination, Bestimmung, La détermination, Determinación, Determinazione, Určení, Určenie, Opcje, Ustatymas, Doel:

Product is determined for using in PC as equipment. Das Produkt ist für Austattung und als Zubehör von Computern bestimmt. Le produit est déterminé pour une utilisation sur PC comme équipement. El producto se determina para usar en PC como equipo. Destinato per essere usato come attrezzatura informatica o come accessorio per computer. Výrobek je určen pro přístrojové vybavení a jako příslušenství do počítačů. Výrobok je určený pre prístrojo vybavenie a jako príslušenstvo do počítačov. Produkt jest przeznaczony do współpracy z komputerem jako akcesorium. Gaminys yra skirtas įrangai papildyti ir naudojamas kaip priedas kompiuteriams. Het product is bedoeld als uitrusting voor apparaten en als computeraccessoire.

Meets the essential requirements according to / Es entspricht den Anforderungen der Richtlinien / Répond aux exigences essentielles selon / Cumple los requisitos esenciales según / Soddisfa i requisiti essenziali secondo / Splňuje tyto požadavky / Splňa tieto požadavky / Spełnia następujace wymagania / Atitinka esminius reikalavimus pagal / Het voldoet aan de volgende vereisten:

EC Directive 2014/30/EU, and 2011/65/EU
