MANUALE UTENTE C31DUAL4KHDMI i-TEC

IT Leggere attentamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizione anche sulla scheda "Manuali e strumenti" del nostro sito web: www.i-tec.cz/it/. In caso di pro blemi rivolgersi al supporto tecnico: [e-mail]

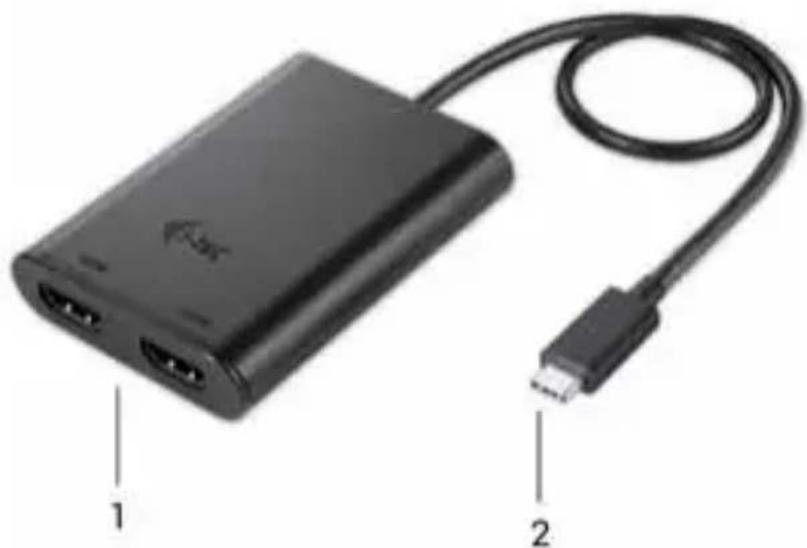

1. 2 porte HDMI per collegare monitor HDMI
2. 1 cavo di collegamento integrato con connettore USB-C per connettere l'adattatore a notebook, tablet, PC o smartphone dotati di porta USB-C o Thunderbolt 3

Vi ringraziamo per aver acquistato questo adattatore i-tec USB-C Dual HDMI che permette di collegare facilmente e velocemente due monitor, TV o proiettori che dispongono della porta HDMI ai dispositivi preferiti (notebook, tablet, PC o smartphone) dotati di almeno una porta USB-C o Thunderbolt 3 libera. In altre parole, esso offre il collegamento di due monitor HDMI 4K, 30 Hz oppure il collegamento di un monitor HDMI fino a 4K, 30 Hz.

Attenzione:

Per gli utenti Apple: Questo adattatore dispone della funzione MST (2 monitor nella modalità Immagine estesa) che non è supportata ancora dal sistema operativo macOS.

Per gli utenti Windows: La tecnologia MST nel sistema operativo Windows permette di collegare contemporaneamente 2 monitor nella modalità Immagine estesa (immagini diverse sui monitor collegati) e nella modalità Immagine speculare (immagini identiche sui monitor collegati). Per impostare la tecnologia MST per 2 monitor, in alcune combinazioni hardware bisogna agire non soltanto sugli strumenti Windows ma anche sul Pannello di controllo per la Grafica Intel HD.

CONTENUTO DELLA CONFEZIONE

• i-tec USB-C Dual HDMI adapter con cavo (30 cm)

• Libretto d'uso Quick Start

SPECIFICAZIONI TECNICHE

• 1 connettore USB-C

- Interfaccia grafica: 2 porte HDMI:

- risoluzione massima: 3.840 x 2.160, 30 Hz per il collegamento di un monitor

- risoluzione massima: 3.840 x 2.160, 30 Hz per il collegamento di due monitor

- Modalità: Area ampliata, Immagine speculare e Monitor primario

• Colori supportati 16/32 bit

- Alimentazione dal bus USB-C o Thunderbolt 3, mass. 15 W

- Chipset: STDP4320

- SO: richiede un porta USB-C o Thunderbolt 3: attualmente presente in Windows 10 32/64 bit, macOS X 10.10 o superiore, Android e Chrome OS (Google)

• Dimensioni prodotto: 70 x 60 x 15 mm

- Peso prodotto: 60 g

REQUISITI DI SISTEMA

Richiede l'interfaccia USB-C che supporta "HDMI Alternate Mode" o una porta Thunderbolt 3- attualmente presente in Windows 10 32/64 bit, macOS X, Chrome OS e Android 6 (Google) con Intel Broadwell Processors e R51 o superiore

Annotazione: I sistemi operativi macOS non supportano la funzione MST (2 monitor nella modalità Immagine estesa).

Per usare più monitor

• Processore: Intel Core i5 2+GHz / AMD Trinity o superiore
• Memoria RAM: 4 GB
• Processore grafico: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM o superiore
• Porta USB-C o Thunderbolt 3

Per riprodurre video

• Processore: Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P o superiore
• Memoria RAM: 8 GB
• Processore grafico: Intel HD 4000, ATI Radeon HD 8650, NVidia GeForce 7xxM o superiore
• Porta USB-C o Thunderbolt 3

Per riprodurre il segnale video Ultra HD 4K il computer deve essere in grado di analizzarlo dal suo processore grafico. Anche i computer portatili di inferiore possono riprodurre il segnale video 4K ma il risultato non sarà perfetto (il video può andare a scatti).

INSTALLAZIONE DEGLI STRUMENTI

Una volta connessi, i driver dell'adattatore vengono installati automaticamente dal sistema. Attenzione: Verificare prima dell'installazione se il sistema dispone del BIOS aggiornato e dei più recenti strumenti per i dispositivi da collegare.

COLLEGAMENTO DEL MONITOR TRAMITE LA PORTA HDMI

Questo adattatore è dotato di 2 porte HDMI 4K per collegare mon o proiettori dotati di interfaccia HDMI. Inoltre, può essere utile per connettere altri dispositivi di visualizzazione moderni, ad es. monitor o televisori LCD o al plasma. Il chip grafico, che rappresenta il cuore dell'adattatore, supporta dispositivi fino a 4K (Ultra HD) con risoluzione 3.840 x 2.160 pixel.

Per collegare i monitor all'adattatore usare soltanto i cavi HDMI di alta qualità. Durante l'installazione del monitor esterno lo schermo del notebook, Mac, tablet o PC può lampeggiare ma è un fenomeno normale.

Annotazioni:

Sistema operativo Windows: La modalità dell'impostazione della funzione MST con due monitor collegati (HDMI e HDMI) dipende sempre dalla scheda grafica interna e dalle specificazioni hardware del notebook/tablet (esse devono supportare l'impostazione di due monitor). Per impostare la tecnologia MST per 2 monitor in alcune combinazioni hardware bisogna agire non soltanto sugli strumenti Windows ma anche sul "Pannello di controllo per la Grafica Intel HD" (voce Display / Più monitor). Si consiglia pure di impostare la stessa frequenza di aggiornamento su entrambi i monitor collegati.

Sistema operativo Mac: I sistemi operativi Mac non supportano la funzione MST (2 monitor nella modalità Immagine estesa). Per ottenere la rispettiva risoluzione si consiglia di impostare il “Monitor primario” per la scheda grafica interna, impostare la risoluzione del Monitor esterno e riavviare il dispositivo Mac.

La maggioranza dei problemi con l'adattatore e con le rispettive periferie connesse può essere risolta scollegando il cavo USB-C dell'adattatore dalla porta USB-C del notebook, tablet, PC o smartphone e ricollegandolo dopo circa 10 secondi.

ISTRUZIONI DI SICUREZZA PER L'USO DELLA STAZIONE DOCK

• Evitare i valori estremi della temperatura e dell'umidità.
• Usare il dispositivo su un supporto orizzontale per evitare la caduta per terra a causa del suo scivolamento.
• Conservare gli strumenti e anche il Libretto d'uso.

In collaborazione con il Centro di assistenza tecnica

- controllare il funzionamento del dispositivo dopo la sua caduta per terra o nell'acqua

- verificare il funzionamento del dispositivo in caso di rottura dell'involucro

- sporgere il reclamo se il dispositivo non funziona secondo il Libretto d'uso.

DOMANDE FREQUENTI

Si veda la scheda "FAQ" di questo prodotto sulle nostre pagine web www.i-tec.cz/it.

ÚVOD

Questo dispositivo è contrassegnato con il seguente simbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per questo scopo e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In questo modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).
