C31DUAL4KDP - Adattatore elettronico i-TEC - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Adattatore elettronico
Marca	i-TEC
Modello	C31DUAL4KDP
Interfacce	1x connettore USB-C (cavo integrato 30 cm), 2x porte DisplayPort 1.2
Risoluzione massima (1 monitor)	3840x2160 @ 60 Hz
Risoluzione massima (2 monitor)	3840x2160 @ 30 Hz
Modalità di visualizzazione	Estensione, specchio, monitor principale
Chipset	STDP4320
Alimentazione	Tramite bus USB-C o Thunderbolt 3, max 15 W
Dimensioni (LxPxH)	70 x 60 x 15 mm
Peso	60 g
Sistemi operativi compatibili	Windows 10 32/64 bit, macOS X 10.10 e successivi, Android, Chrome OS
Condizioni d'uso	Porta USB-C con supporto DisplayPort Alternate Mode o Thunderbolt 3
Contenuto della confezione	Adattatore Dual DP USB-C con cavo (30 cm), guida rapida
Manutenzione e pulizia	Pulire con un panno asciutto e non abrasivo. Non utilizzare liquidi.
Sicurezza	Non esporre a temperature estreme né all'umidità. Utilizzare su una superficie piana.
Ricambi e riparabilità	Nessuna parte rimovibile. Per qualsiasi riparazione, contattare il servizio post-vendita.

Domande frequenti - C31DUAL4KDP i-TEC

Qual è la risoluzione massima con un solo monitor?

La risoluzione massima è di 3840x2160 @ 60 Hz quando si collega un singolo monitor DisplayPort.

Posso utilizzare due monitor in modalità estesa su macOS?

No, il sistema operativo macOS non supporta la funzione MST (modalità estesa su due schermi). Su macOS, i due schermi funzioneranno in modalità specchio.

Come installare i driver?

I driver si installano automaticamente quando si collega l'adattatore. Prima dell'installazione, assicurarsi che il BIOS sia aggiornato e che i driver grafici più recenti siano installati.

Cosa fare se lo schermo esterno non funziona?

Scollegare il cavo USB-C dal computer, attendere circa 10 secondi, quindi ricollegarlo. Questo risolve la maggior parte dei problemi.

Posso collegare questo adattatore a uno smartphone?

Sì, a condizione che lo smartphone abbia una porta USB-C che supporti DisplayPort Alternate Mode o Thunderbolt 3 e funzioni con Android 6 o superiore.

Quali sono le modalità di visualizzazione disponibili su Windows?

Le modalità disponibili sono: Estensione (contenuto diverso su ogni schermo), Specchio (stesso contenuto) e Monitor principale.

L'adattatore necessita di alimentazione esterna?

No, viene alimentato direttamente dalla porta USB-C o Thunderbolt 3, con una potenza massima di 15 W.

Quali sono le dimensioni e il peso dell'adattatore?

L'adattatore misura 70 x 60 x 15 mm e pesa 60 g.

Come configurare due schermi su alcune configurazioni hardware?

Su Windows, regolare entrambi gli schermi tramite il Pannello di controllo Windows e il Pannello di controllo della grafica HD Intel (Schermo - Schermi multipli). Utilizzare la stessa frequenza di aggiornamento se possibile.

Cosa fare in caso di problemi con la riproduzione video 4K?

La riproduzione 4K richiede un computer in grado di decodificare il video con la sua scheda grafica. Se il computer è meno potente, potrebbero verificarsi interruzioni o arresti. Assicurarsi che i driver grafici siano aggiornati.

MANUALE UTENTE C31DUAL4KDP i-TEC

IT Leggere attendamente tutto il Libretto d'uso. Il Libretto d'uso è a disposizioneanche sulla schedab“Manuali e strumenti” del nostro site web: www.i-tec.cz/it/. In caso di pro blemi rivolgersi al supporto tecico: [e-mail]

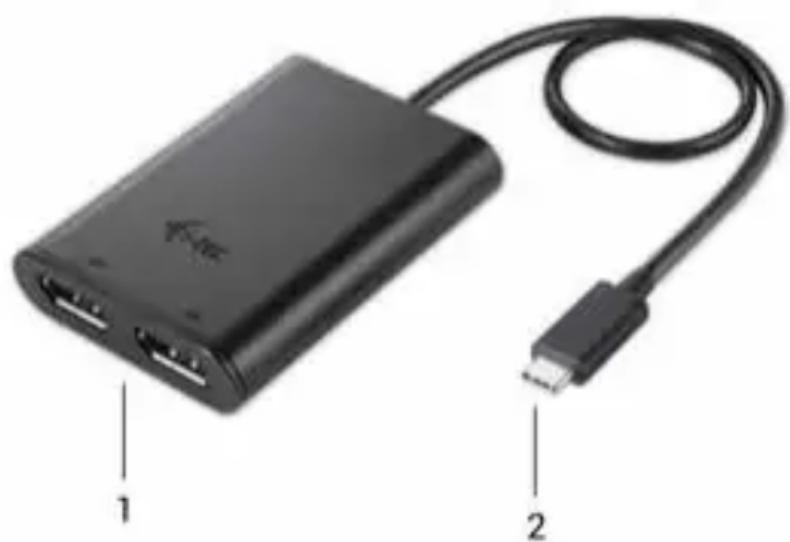

1. 2 porte DP per collegare monitor DP
2. 1 cavo di collegamento integrato con connettore USB-C per connettere l'adattatore a notebook, tablet, PC o smartphone dotati di porta USB-C o Thunderbolt 3

CESKY

1. 2x DP vystup - pro pripojeni DP monitoru
2. Integrovany kabel s USB-C konektorem - pro pripojen adaperto k notebookku, tabletu, PC nebo smartphonu prs USB-C nebo Thunderbolt 3 port

POLSKI

Vi ringraziamo per aver acquistato quello adattatore i-tec USB-C Dual DP che permette di collegare disponibile e velocemente due monitor, TV o proiettori che dispongono della porta DP ai dispositiivi preferiti (notebook, tablet, PC o smartphone) dotati di almeno una porta USB-C o Thunderbolt 3 libera. In altre parole,esso offre il collegamento di due monitor DP 4K, 30Hz oppure il collegamento di un monitor DP sono a 4K, 30Hz

Attenzione:

Per gli utenti Apple: Questo adattatore dispone della funzione MST (2 monitora nella modalità Immagine estesa) che non è supportata ancorta dal systema operativo macOS.

Per gli utenti Windows: La Tecnologia MST nel sistema operativo Windows permette di collegare contemporaneamente 2 monitor nella modalità Immagine estesa (immagini diverse sui monitor collegati) e nella modalità Immagine speculare (immagini identiche sui monitor collegati). Per impostare la Tecnologia MST per 2 monitor, in alcune combinazioni hardware bisogna agire non soltanto sugli strumenti Windows maanche sul Pannello di controllo per la Grafica Intel HD.

CONTENUTO DELLA CONFEZIONE

• i-tec USB-C Dual DP adapter con cavo (30 cm)
• Libretto d'uso Quick Start

• 1 connettore USB-C
• Interfaccia grafica: 2 porte DP:
• risoluzione massima: 3.840 x 2.160, 30 Hz per il collegamento di un monitor
• risoluzione massima: 3.840 x 2.160, 30 Hz per il collegamento di due monitor
• Modalità: Area ampliata, Immagine speculare e Monitor primario
  Colori supportati 16/32 bit
• Alimentazione dal bus USB-C o Thunderbolt 3, mass. 15 W
• Chipset: STDP4320
• SO: richiede un porta USB-C o Thunderbolt 3: attualmente presente in Windows 10 32/64 bit, macOS X 10.10 o superiore, Android e Chrome OS (Google)
• Dimensioni prodotto: 70 × 60 × 15 mm
• Peso prodotto: 60 g

REQUISITI DI SISTEMA

Richiede l'interfaccia USB-C che supporta "DisplayPort Alternate Mode" o una porta Thunderbolt 3- attualmente presente in Windows 10 32/64 bit, macOS X, Chrome OS e Android 6 (Google) con Intel Broadwell Processors e R51 o superiore

Annotazione: I sistemi operativi macOS non supportano la funzione MST (2 monitor nella modalità Immagine estesa).

Per usare piu monitor

• Processore: Intel Core i5 2+GHz / AMD Trinity o superiore
  Memoria RAM: 4 GB
• Processore grafico: Intel HD 4000, ATI Radeon HD7xxx, NVidia GeForce 5xxM o superiore
• Porta USB-C o Thunderbolt 3

Per riproduire video

• Processore: Intel Core i7 2+GHz / AMD Richland A10-575x / AMD Kaveri A10-7400P o superiore
• Memoria RAM: 8 GB
• Processore grafico: Intel HD 4000, ATI Radeon HD 8650, NVidia GeForce 7xxM o superiore
• Porta USB-C o Thunderbolt 3

Per riproduire il segnale video Ultra HD 4K il computer deve essere in grado di analizzarlo dal suo processore grafico. Anche i computer portatili di inferiore possono riproduire il segnale video 4K ma il risultato non sare perfetto (il video può andare a scatti).

INSTALLAZIONE DEGLI STRUMENTI

Una volta connessi, i driver dell'adattatore vengono installati automaticamente dal sistema. Attenzione: Verificare prima dell'infallazione se il sistema dispone del BIOS aggiornato e dei più recenti strumenti per i dispositivi da collegare.

COLLEGAMENTO DEL MONITOR TRAMITE LA PORTA DP

Questo adattatore è dotato di 2 porte DP 4K per collegare monito proiettori dotati di interfaccia DP. Inoltre, può essere utile per connettere altri dispositivi di visualizzazione moderni, ad es. monitor o tevisori LCD o al plasma. Il chip grafico, che rappresenta il cuore dell'adattatore, supporta dispositivi fino a 4K (Ultra HD) con risoluzione 3.840 x 2.160 pixel.

Per collegare i monitor all'adattatore usare sostanto i cavi DP di alta qualità. Durante l'installazione del monitor esterno lo schermo del notebook, Mac, tablet o PC più lampeggiare ma è un fenomeno normale.

Annotazioni:

Sistema operativo Windows: La modalità dell'impostazione della funzione MST con due monitor collegati (Display Port e DP) dipende sempre alla scheda grafica interna e delle specificazioni hardware del notebook/tablet (esse devono supportare l'impostazione di due monitor). Per impostare la TECHNOIA MST per 2 monitor in alcune combinazioni hardware bisogna agire non soltanto sugli strumenti Windows maanche sul "Pannello di controllo per la Grafica Intel HD" (voce Display / Più monitor). Si consiglia pure di impostare la stessa frequenza di aggiornamento su entrambi i monitor collegati.

Sistema operativo Mac: I sistemi operativi Mac non supportano la funzione MST (2 monitor nella modalità Immagine estesa). Per ottenere la rispetto risoluzione si consiglia di impostare il "Monitor primario" per la scheda grafica interna, impostare la risoluzione del Monitor esterno e riavviare il dispositivo Mac.

La maggioranza dei problemi con l'adattatore e con le rispettive periferie connesse più essere risolta scollegando il cavo USB-C dell'adattatore alla porta USB-C del notebook, tablet, PC o smartphone e ricollegandolo dopo circa 10 secondi.

ISTRUZIONI DI SICUREZZA PER L'USO DELLA STAZIONE DOCK

• Evitare i valori estremi della temperatura e dell'umidità.
• Usare il dispositivo su un supporto orizzontale per evitare la caduta per terra a causa del suo scivolamento.
• Conservare gli strumenti eanche il Libretto d'uso.

In collaboration con il Centro di assistenza tecnica

• controllare il funzionamento del dispositivo dopo la sua caduta per terra o nell'acqua
• verificare il funzionamento del dispositivo in caso di rottura dell'inyolucro
• sporgere il reclamo se il disposativo non funziona secondo il Libretto d'uso.

DOMANDE FREQUENTI

Si veda la scheda "FAQ" di quello prodotto sulle nostre pagine web www.i-tec.cz/it.

UVOD

Questo dispositivo è contrassegnato con il seguente symbolo di riciclaggio. Si chiede di consegnarlo alla fine del suo ciclo di vita a un Centro di raccolta dei rifiuti differenziati istituita per Questo scopo e non in altri centri indicati per depositare rifiuti urbani normali non differenziati. In questo modo si contribuisce al miglioramento della qualità dell'ambiente (valido soltanto per l'Unione Europea).
