GEBRUIKSAANWIJZING A9Z61263 SCHNEIDER

Gebruikershandleiding ....76

NEDERLANDS....78

Installatie 78

Bedrading....79

LED - spanningsdetectie ....80

Testfunctie 81

Diëlektrische test....82

FAQ 83

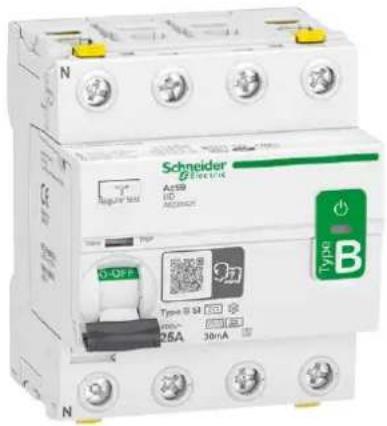

Acti9 iID B-SI Type

Gebruikershandleiding

Schneider B Electric A350 HD AC05024 Type B O-QFP Type B 51 100% 25A 30mA N N

BELANGRIJKE OPMERKING

■ Het installeren, onderhouden en eventueel vervangen van dit apparaat mag uitsluitend worden verricht door een bevoegde technicus.
■Dit apparaat mag niet worden gerepareerd.
■ Bij het installeren, bedienen, onderhouden en vervangen van dit apparaat dienen alle toepasselijke lokale, regionale en nationale regels te worden nageleefd.
■ Dit apparaat mag niet worden geïnstalleerd als u schade constateert bij het uitpakken.
■ Schneider Electric kan niet aansprakelijk worden gesteld in geval van niet-naleving van de instructies van dit document en van andere documenten waarnaar het verwijst.
■ De Onderhoudshandleiding moet worden bewaard gedurende de hele levenscyclus van dit apparaat.

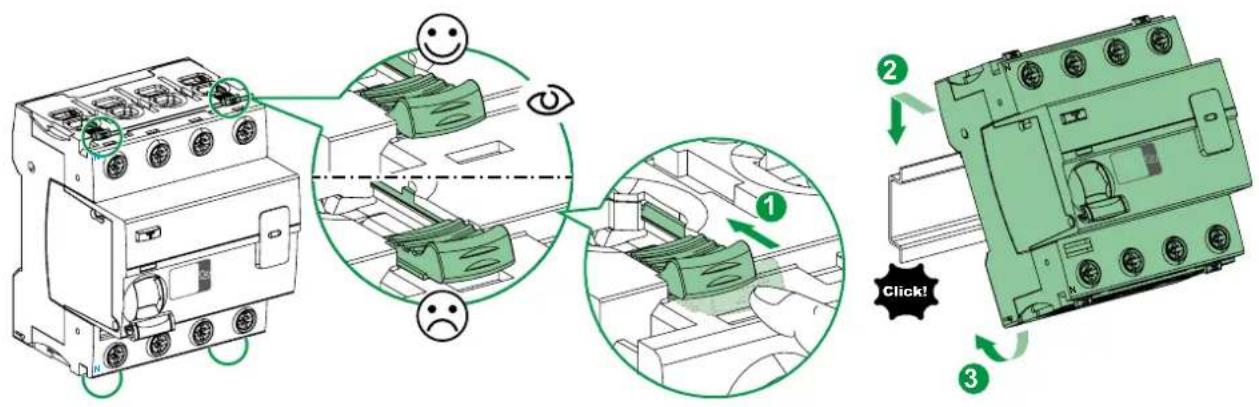

Installatie

GEVAAR

GEVAAR VAN ELEKTRISCHE SCHOKKEN, ONTPLOFFING EN VLAMBOGEN

■ Schakel alle voedingseenheden van dit apparaat uit, voordat u onderhoud verricht.
■ Maak gebruik van een spanningstester met een adequate nominale spanning om u ervan te verzekeren dat er geen spanning aanwezig is op een actieve geleider.
■ De spanningsindicator LED mag niet beschouwd worden als een vervanging van de spanningstest. Het niet opvolgen van deze instructies kan leiden tot ernstig letsel of de dood.

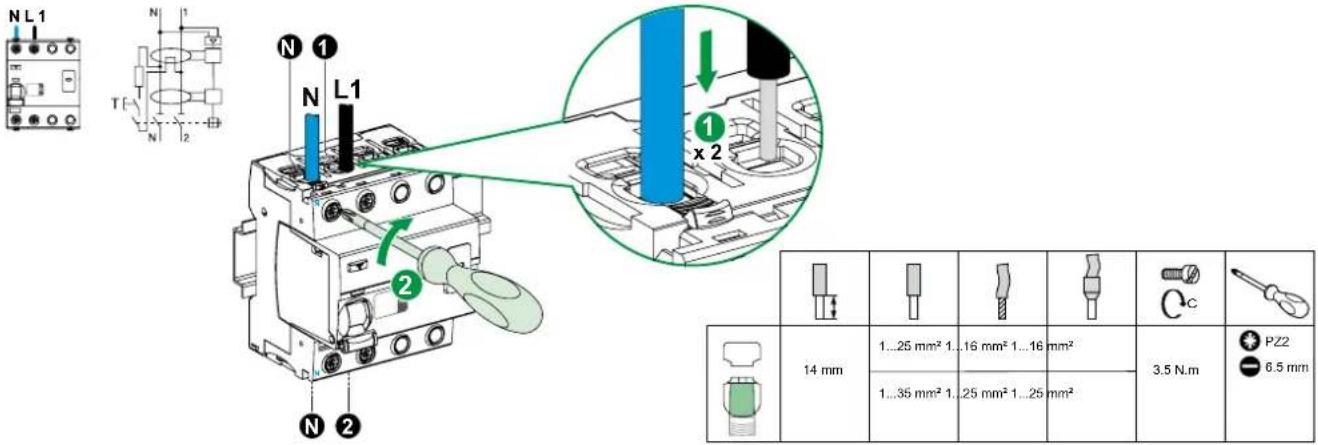

Elektrische aansluiting

■ Geleid alle spanningsgeleiders en uitwendige kabels (L1, L2, L3 en nulleider N) in de klemmen van de schakelaar. Let daarbij op de richting van de energiestroom, d.w.z. de inputklemmen zijn N, 1, 3, 5 en de kant van verbruiksysteem zijn N, 2, 4, 6.

■Vergeet niet uw product na de installatie te testen.

1P + N 230-240 V L-N

NL1 N 1 N L1 1 x 2 2 N 2 14 mm 1...25 mm² 1...16 mm² 1...16 mm² 1...35 mm² 1...25 mm² 1...25 mm² 3.5 N.m PZ2 6.5 mm

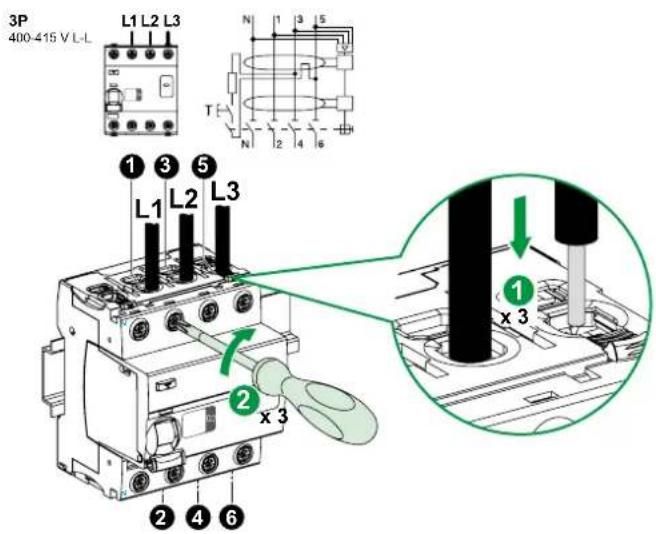

3P 400-415 V L-L L1 L2 L3 ① ③ ⑤ L1 L2 L3 ② x 3 ② ④ ⑥ N 1 3 5 T N 12 14 16 ① x 3

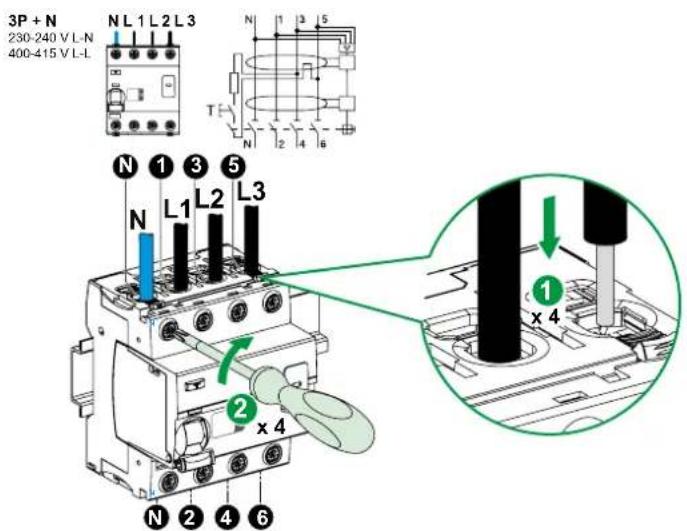

3P + N 230-240 V L-N 400-415 V L-L N L1 L2 L3 N 1 3 5 T N 12 4 6 N 1 3 5 L1 L2 L3 N 1 3 5 N 1 3 5 N 1 3 5 N 1 3 5 N 1 3 5 N 1 3 5 N 1 3 5 N 1 3 5 N 1 3 5 N 1 3 5 N 1 3 5 N 1 3 5 N 1 3 5 N 2 4 6 N 2 4 6 N 2 4 6 N 2 4 6 N 2 4 6 N 2 4 6 N 2 4 6 N 2 4 6 N 2 4 6 N 2 4 6 N 2 4 6 N 2 4 6 N 2 4 6 N 4 x4

2P 400-415 V L-L L1 L2 N 1 3 5 T1 N 2 4 6 ③ ⑤ L1 L2 ② x 2 ④ ⑥ ① x 2

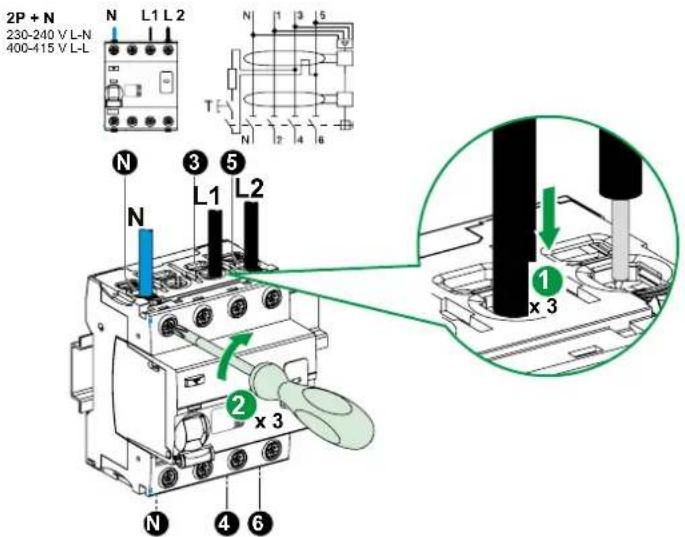

2P + N 230-240 V L-N 400-415 V L-L N L1 L2 ① ② x 3 ③ ⑤ L1 L2 ④ ⑥ N ⑦ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉳ ㉟ ㉟a ㉟b ㉟c ㉟d ㉟e ㉟f ㉟g ㉟h ㉟i ㉟j ㉟k ㉟l ㉟m ㉟n ㉟o ㉟p ㉟q ㉟r ㉟s ㉟t ㉟u ㉟v ㉟w ㉟x ㉟y ㉟z

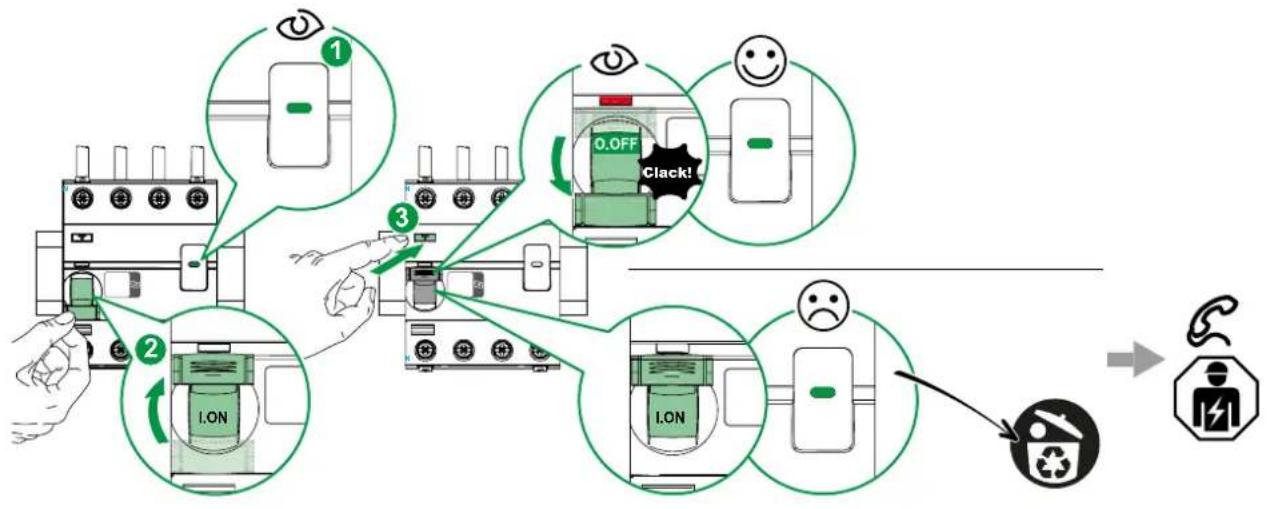

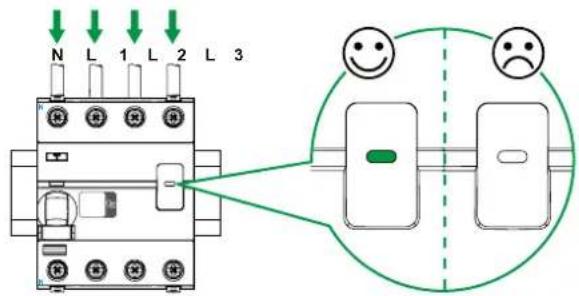

LED - spanningsdetectie

Voer een zelfdiagnosetest uit op het apparaat nadat u het heeft geïnstalleerd en vervolgens met een regelmatige frequentie. Druk hiervoor op de Testknop (met de markering T). (zie onderstaande tekening).

Het niet opvolgen van deze instructies kan leiden tot beschadiging van de apparatuur, ernstig letsel of de dood.


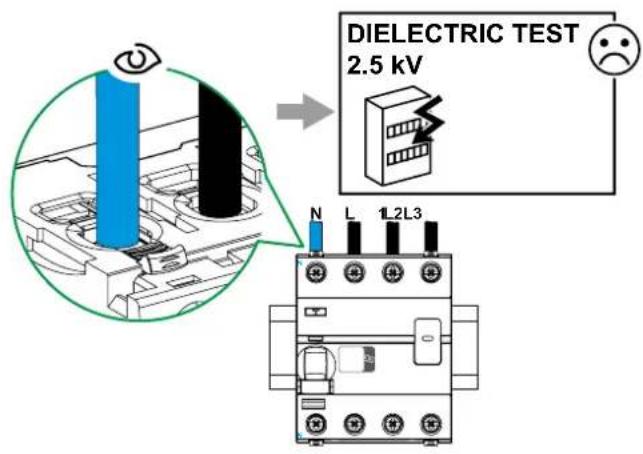

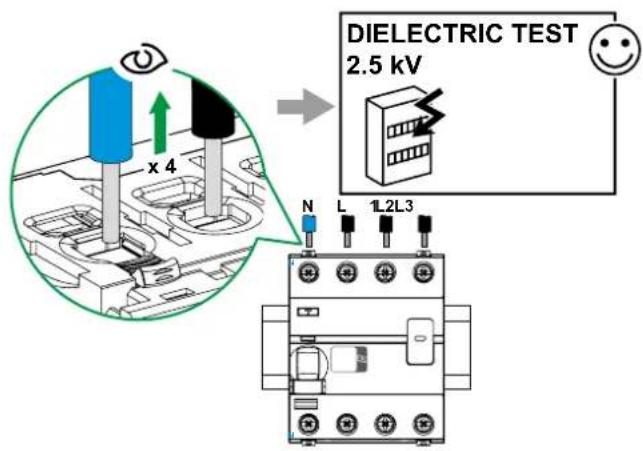

Diëlektrische test

OPMERKING

RISICO OP BESCHADIGING VAN DE ACTI9 iID

Koppel alle input- en outputkabels van de Acti9 iID af alvorens een isolatieweerstandstest (diélektrische test) uit te voeren.

Het niet opvolgen van deze instructies kan leiden tot beschadiging van de apparatuur.

DIELECTRIC TEST 2.5 kV N L 1L2L3

DIELECTRIC TEST 2.5 kV x 4 N L 1L2L3

FAQ

Kunnen we een 4P iID B-SI-type gebruiken in een 2P-toepassing?

iID B-SI 2P is nu beschikbaar.

Als de spanning 400 V is, kan een 4P worden gebruikt voor een 2P-toepassing door de klemmen tussen 3/5 en 4/6 te verbinden.

Kunnen we een 4P iID B-SI-type gebruiken in een 3P-toepassing?

De iID 4P is geschikt voor een 3P-toepassing.

Welke voorzorgsmaatregelen moet ik nemen om de diëlektrische test volgens de norm uit te voeren?

Als de test wordt uitgevoerd boven een piek van 500 V (bijvoorbeeld 2 kV 50 Hz), moeten alle aansluitingen worden losgekoppeld.

Wat is de coördinatietabel voor het iID B-SI-type?

Gedetailleerde informatie over de Schneider Electric differentieelschakelaars vindt u in de coördinatietabel op onze website of in de Acti9-catalogus,

Welke aanbevelingen hebt u voor een RCD die stroomopwaarts of parallel is aangesloten op een iID B-SI-type?

Voor meer informatie zie onze Technische Gids over differentieelbeveiliging CA908066E.

Wat is de warmtedissipatie voor het iID B-SI-type in watt?

Voor meer informatie over alle waarden raadpleeg onze catalogus CA908009E.

Waar vind ik de technische kenmerken van de contacten voor het Open/Gesloten storingsmelding-hulpcontact?

Informatie voor alle Acti9-producten vindt u in onze catalogus in het gedeelte hulpcontact Open/Gesloten/Storingsmelding CA907002E.

Wat is de uitschakeltijd voor het ID B-SI-type?

Meer informatie is te vinden in de normen IEC 61008-2 en IEC 62423, en in onze Technische Gids differentieelbeveiliging CA908066E.

Wat is de U _i -waarde?

U_i=250 V 2P; U_i=500 V 4P, meer informatie vindt u in onze catalogus. CA902055E.

Wat is de U_imp -waarde?

U_imp=6 kV ; meer informatie vindt u in onze catalogus. CA902055E.

Is de iID B-SI-type met hulpcontacten siliconenvrij?

Ja, onze producten zijn 'green premium'; u vindt meer informatie in de milieuverklaring.

Kan de iID B-SI-type op een DC-netwerk worden geïnstalleerd?

Nee, het iID B-SI-type wordt altijd geïnstalleerd op het AC-gedeelte van de installatie. Er is geen RCD-aanbieding voor een DC-netwerk.

Wat is het verschil tussen RCCB B-SI-type en RCCB A/AC-type?

RCCB B-SI-type is de robuuste differentieelschakelaar op de markt, het ontwerp omvat AC/Aen F-bescherming, inclusief elektronische componenten die multifrequentie kan filteren.

Kan ik de oude RCCB B-SI-type vervangen door de nieuwe iID B-SI-type Acti9?

Ja, ze zijn beide 4 modules breedt en de prestaties van het nieuwe iID B-SI-type Acti9 zijn verbeterd. In het geval dat u de oude 4P-versie gebruikt voor een 2P-toepassing, kunt u nu de 2P-referentie iID B-SI-type gebruiken.

Welke soorten belastingen hebben een bescherming nodig van het B-SI-type ?

Alle belastingen die DC-storingen injecteren of frequenties tussen 16 en 4000 Hz in het netwerk kunnen produceren. Voorbeelden: Speed Drive (kranen, pompen, hijs-, HVAC- en OEMmachines), converters voor fotovoltaïsche energie, elektrische voertuigen, UPS-apparatuur, medische apparatuur.

Is de iID B-SI-type compatibel met de kortsluitingtest voor 3000 A 22,5 kA²s?

Ja, de iID B-SI-type voldoet aan de specificaties van het AREI.
