| Tipo de producto | Interruptor diferencial (RCCB) |
| Marca | Schneider Electric |
| Modelo | A9Z61263 |
| Categoría | Disyuntores |
| Serie | Acti9 iID |
| Tipo | B-SI (Super Inmunizado) |
| Número de polos | 2P, 3P, 4P (según referencia) |
| Tensión nominal (Ue) | 230/400 V CA |
| Corriente nominal (In) | 25 A |
| Corriente diferencial residual (IΔn) | 30 mA |
| Tensión de soporte a impulso (Uimp) | 6 kV |
| Tensión de aislamiento (Ui) | 250 V (2P) / 500 V (4P) |
| Ancho (módulos) | 4 módulos (por polo) |
| Temperatura de funcionamiento | -25°C a +60°C |
| Normas | CEI 61008-2, CEI 62423 |
| Función de prueba | Botón T (prueba mensual recomendada) |
| Indicador de presencia de tensión | LED verde |
| Material del envolvente | Plástico autoextinguible |
| Mantenimiento | Prueba mensual; limpieza con paño seco |
Preguntas frecuentes - A9Z61263 SCHNEIDER
Preguntas de los usuarios sobre A9Z61263 SCHNEIDER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Interruptores en formato PDF gratis! Encuentra tus instrucciones A9Z61263 - SCHNEIDER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. A9Z61263 de la marca SCHNEIDER.
MANUAL DE USUARIO A9Z61263 SCHNEIDER
Guía del usuario ....60
ESPAÑOL 62
Instalación 62
Cableado....63
LED - presencia de tensión....64
Función de prueba 65
Prueba dieléctrica....66
FAQ 67
用户指南 68
中文，汉语，漢語....70
安装....70
接线....71
电压指示LED 72
运行测试....73
介电测试....74
常问问题....75

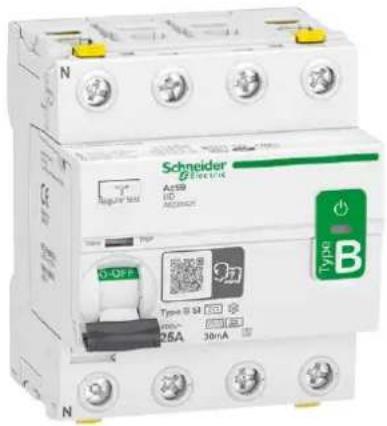

Acti9 iID Tipo B-SI Interruptor diferencial iID (tipo B) SI Guía del usuario
TENGA EN CUENTA
■ La instalación, el mantenimiento y el eventual reemplazo del equipo eléctrico solo se debe realizar por personal cualificado.
■El equipo no debe repararse.
■ Durante la instalación y el uso de este dispositivo, se deben cumplir todas las normativas locales, regionales y nacionales aplicables.
■ Este dispositivo no debe instalarse si, al desembalarlo, se observa que está dañado.
■ Schneider Electric no se hace responsable en caso de incumplimiento de las instrucciones de este documento y de los documentos a los que se refiere.
■ Las instrucciones de uso se deben respetar durante toda la vida útil del producto.
Instalación
▲ ▲ PELIGRO
RIESGO DE DESCARGA ELÉCTRICA, EXPLOSIÓN O ARCO ELÉCTRICO
■ Apague todo el suministro de energía de este dispositivo antes de trabajar en él.
■ Use un comprobador de voltaje con un voltaje nominal adecuado para verificar que todos los conductores activos no estén energizados.
■ No considere el LED de presencia de tensión como sustituto para la prueba de tensión.
Si no se siguen estas instrucciones provocará lesiones graves o incluso la muerte.

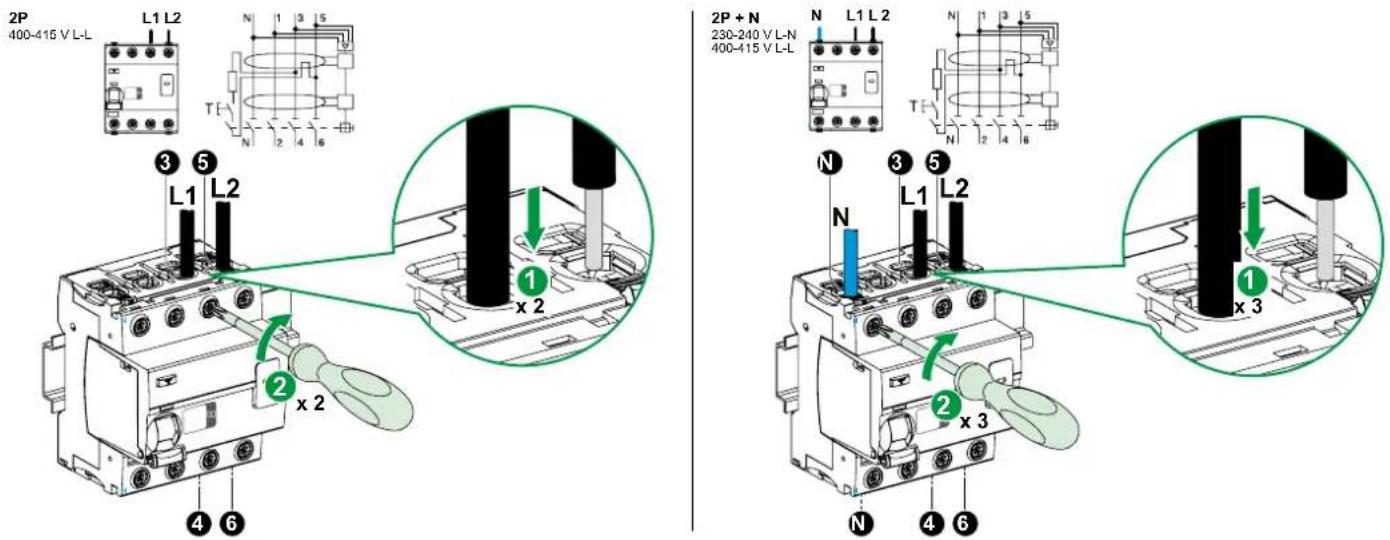

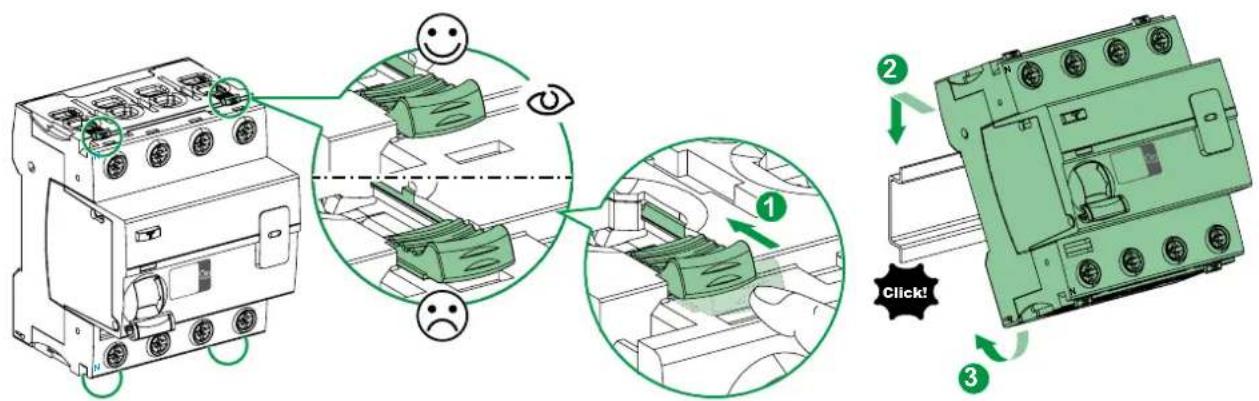

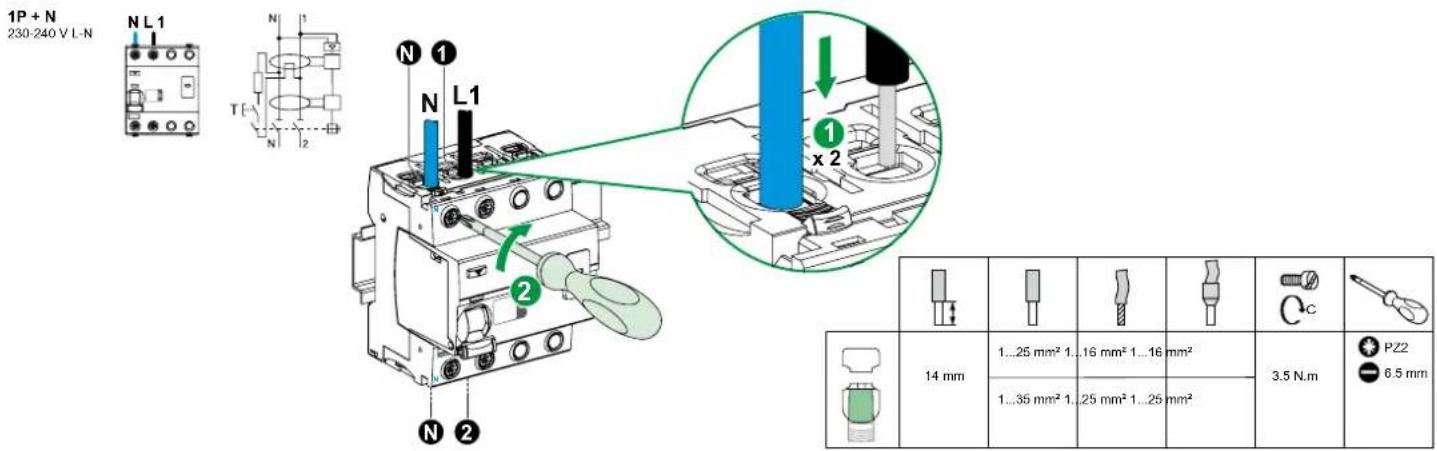

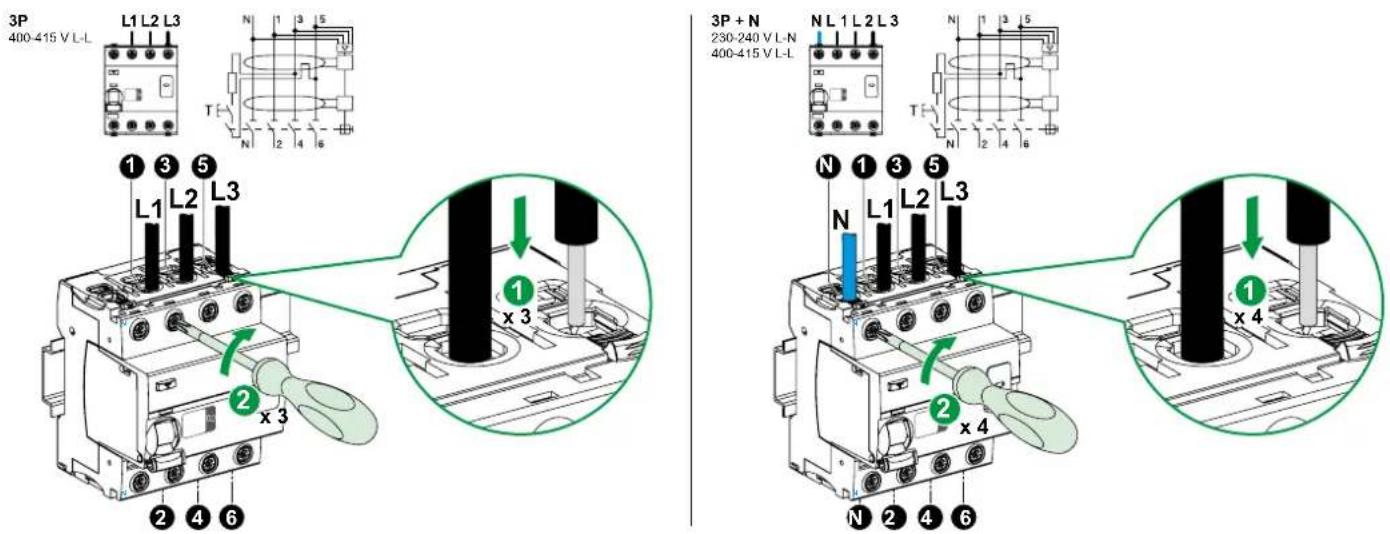

■ Introduzca todos los conductores activos y cables externos (L1, L2, L3 y el conductor neutro N) a través del interruptor. Al hacerlo, preste atención
a la dirección del flujo de energía, es decir, los terminales de entrada son N, 1, 3, 5 el lado de consumo es N, 2, 4, 6.
■No olvide probar su producto tras la instalación.

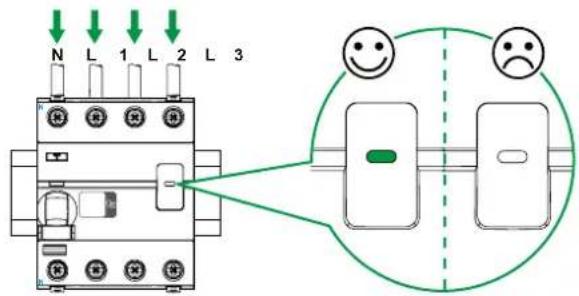

LED - presencia de tensión

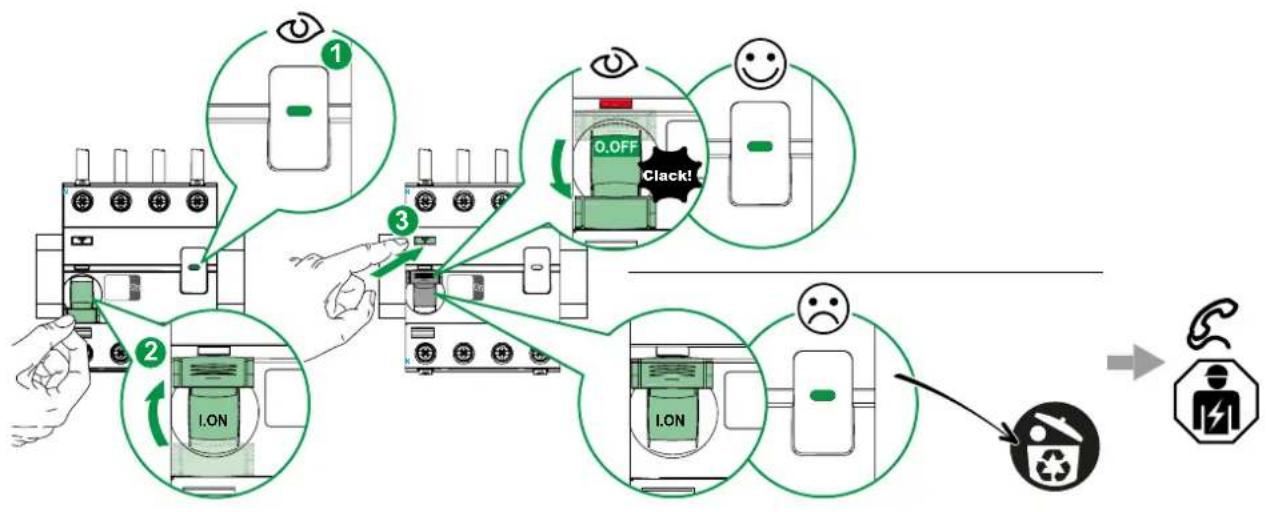

Realice una prueba de autodiagnóstico del dispositivo después de su instalación, y luego a intervalos regulares pulsando el botón Test (marcado con una "T"). (Ver dibujo a continuación).
Si no se siguen estas instrucciones pueden producirse lesiones personales graves o mortales o daños en el equipo.
Prueba dieléctrica
AVISO
RIESGO DE DAÑOS EN EL DISPOSITIVO ACTI9 iID
Desconecte todos los cables de entrada y salida del dispositivo Acti9 iID antes de realizar una prueba de resistencia de aislamiento (ensayo dieléctrico).
Si no se siguen estas instrucciones pueden producirse daños en el equipo.
FAQ
Podemos utilizar un iID clase B-SI de 4P en una aplicación de 2P?
El ilD clase B-SI de 2P ahora está disponible.
Si la tensión es de 400 V, se podrá utilizar uno de 4P para una aplicación de 2P conectando los terminales entre 3/5 y 4/6.
Podemos utilizar un iID clase B-SI de 4P en una aplicación de 3P?
El iID de 4P se puede utilizar en una aplicación de 3P.
Qué precaución debo tomar para realizar la prueba dieléctrica según la norma?
Si se realiza la prueba con una tensión superior a 500 V (por ejemplo, 2 kV 50 Hz), se deberán desconectar todos los terminales.
Cuál es la tabla de coordinación para el ilD clase B-SI?
Los PIA de Schneider Electric ofrecen información completa en la tabla de coordinación CA908023E del catálogo o la web de Acti9.
Cuáles son sus recomendaciones para un diferencial conectado aguas arriba o en paralelo de un iID clase B-SI?
Encontrará más información al respecto en la guía de protección diferencial CA908066E.
Cuál es la disipación de calor para el ilD clase B-SI en vatios?
Si desea obtener todos los valores nominales, encontrará más información en el catálogo CA908009E.
Dónde puedo encontrar las características técnicas de los contactos auxiliares abierto/cerradode y señalización de defecto?
En el caso de todos los productos Acti9, encontrará más información en el catálogo de auxiliares CA907002E.
Cuál es el tiempo de disparo para el ID clase B-SI?
Además de las normas IEC 61008-2 e IEC 62423, encontrará más información en la guía de protección diferencial CA908066E.
Cuál es el valor U?
U_i=250 V 2P; U_i=500 V 4P, encontrará más información en el catálogo CA902055E.
Cuál es el valor U_imp ?
U_imp=6 kV ; encontrará más información en el catálogo CA902055E.
El iID clase B-SI con auxiliares está libre de silicona?
Sí. Nuestros productos son Green Premium. Encontrará más información en la ficha de productos ecológicos.
Se puede instalar el ilD clase B-SI en la red DC?
No. El iID clase B-SI siempre está instalado en la parte de AC de la instalación. No hay ninguna oferta de diferenciales para la red DC.
Cuál es la diferencia entre el ilD clase B-SI y el ilD clase A/AC?
El interruptor diferencial clase B-SI es el más potente del mercado. Cuenta con la protección AC/A y F en su diseño, incluidos los componentes electrónicos que pueden filtrar la multifrecuencia.
Puedo sustituir el diferencial clase B antiguo por el nuevo Acti9 ilD clase B-SI?
Sí. Ambos productos son de 4 módulos y se ha mejorado el rendimiento del nuevo Acti9 iID clase B-SI. En el caso de que utilice el clase B-SI de 4P para una aplicación de 2P, ahora puede usar la referencia de 2P.
Qué clase de cargas necesitan protección de clase B-SI?
Todas las cargas que inyecten perturbaciones de DC o puedan generar frecuencias entre 16 y 4000 Hz en la red.
Ejemplos: variadores de velocidad (grúas, bombas, ascensor, HVAC, máquinas de OEM), convertidores fotovoltaicos, vehículos eléctricos, equipos SAI, equipos médicos.
