Interruttore differenziale iID (tipo B) SI Guida all'uso

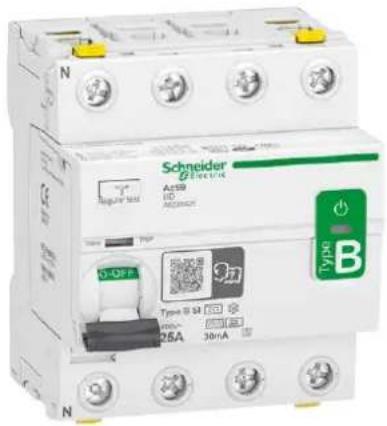

Schneider B Electric A350 HD AC05024 Type B O-QFP Type B 51 100% 25A 30mA N N

NOTA

■ Le operazioni di installazione, utilizzo, riparazione e manutenzione del presente dispositivo elettrico devono essere eseguite esclusivamente da personale qualificato.
■I dispositivi non devono essere riparati.
■ Durante l'installazione e l'uso del presente dispositivo, è obbligatorio rispettare tutte le normative locali, regionali e nazionali applicabili.
■ Non installare il dispositivo se durante le operazioni di disimballaggio si nota che è danneggiato.
■ Schneider Electric non si assume alcuna responsabilità in caso di mancata osservanza delle istruzioni riportate nel presente documento e nei documenti a cui viene fatto riferimento.
■ Necessario rispettare le istruzioni di servizio per tutta la durata di vita del prodotto.

Installazione

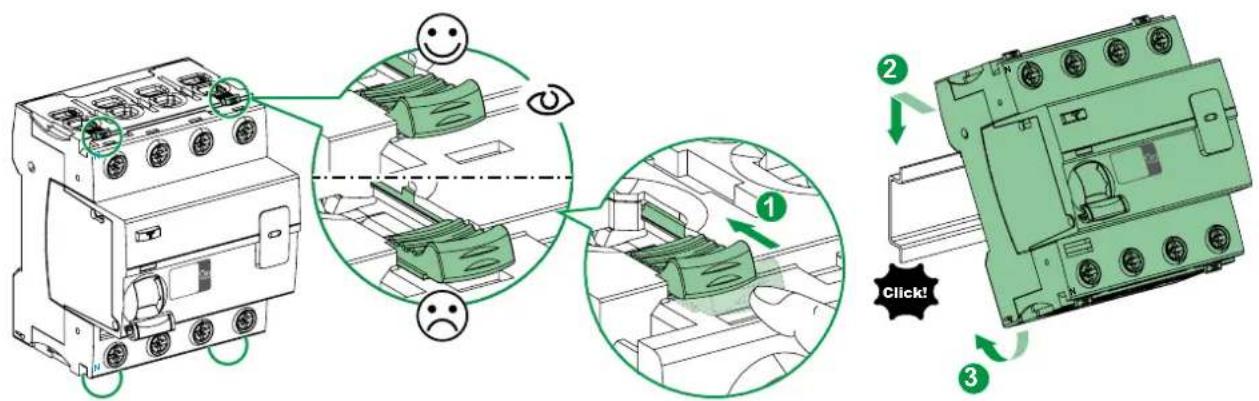

PERICOLO

PERICOLO DI SCOSSE ELETTRICHE, ESPLOSIONI O ARCO ELETTRICO

■ Prima di eseguire qualsiasi operazione sul dispositivo, disattivare tutte le fonti di alimentazione.
■ Utilizzare un tester voltmetrico per verificare che tutti i temrinali non siano alimentati.
■ Non considerare il LED presenza di tensione come sostituto del test di tensione.
Il mancato rispetto di queste istruzioni provocherà morte o gravi infortuni.

Collegamento elettrico

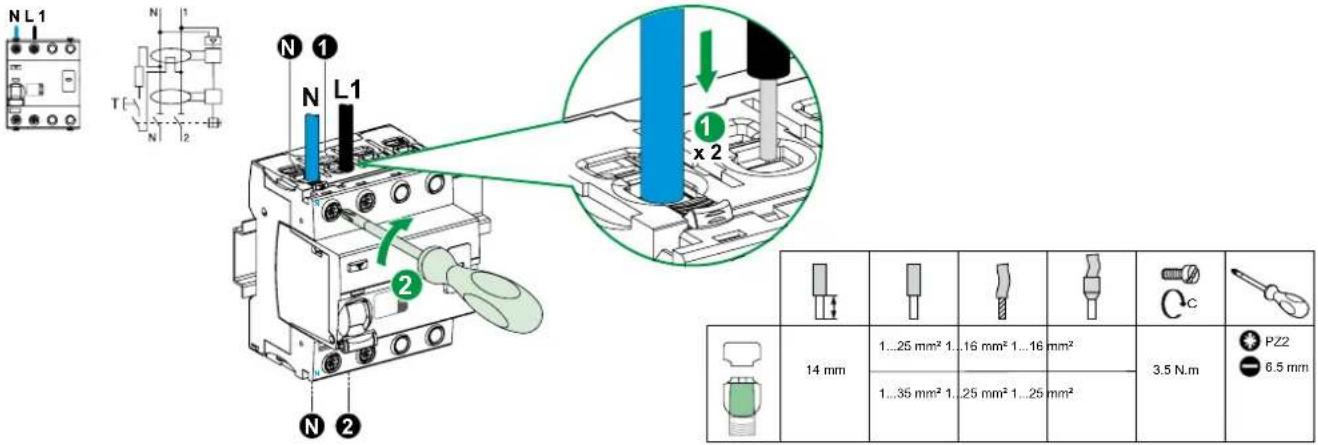

■ Guidare tutti i conduttori attivi e i cavi esterni (L1, L2, L3 e il conduttore di neutro N) attraverso l'interruttore. Durante l'operazione, prestare attenzione alla direzione del flusso energetico, cioè i terminali di ingresso sono N, 1, 3, 5 e il lato del sistema di consumo è N, 2, 4, 6. ■ Ricordarsi di testare il prodotto dopo l'installazione.

1P + N 230-240 V L-N

NL1 N 1 N L1 1 x 2 2 N 2 14 mm 1...25 mm² 1...16 mm² 1...16 mm² 1...35 mm² 1...25 mm² 1...25 mm² 3.5 N.m PZ2 6.5 mm

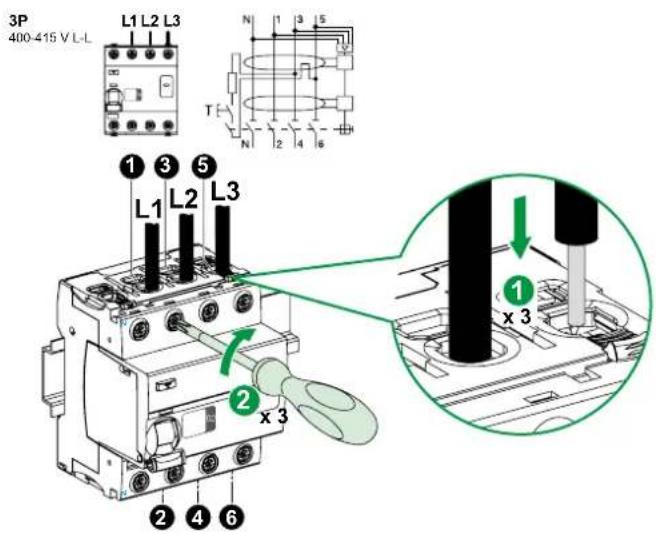

3P 400-415 V L-L L1 L2 L3 ① ③ ⑤ L1 L2 L3 ② x 3 ② ④ ⑥ ① x 3

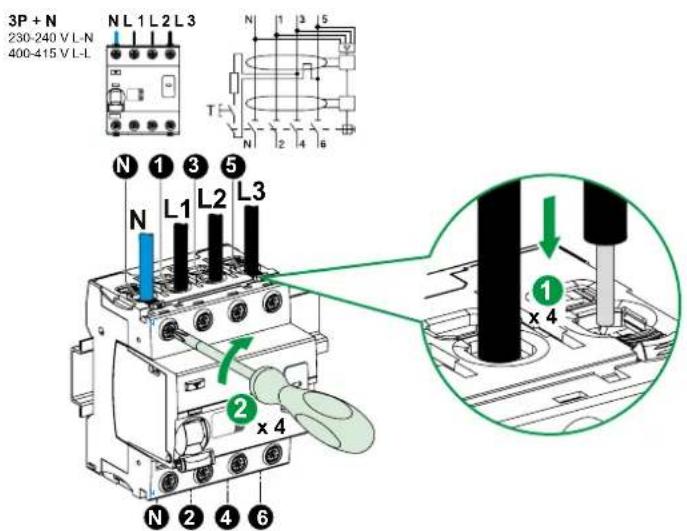

3P + N 230-240 V L-N 400-415 V L-L N L1 L2 L3 N 1 3 5 T N 12 4 6 N ① ③ ⑤ L1 L2 L3 ② x 4 ① x 4 N ② ④ ⑥

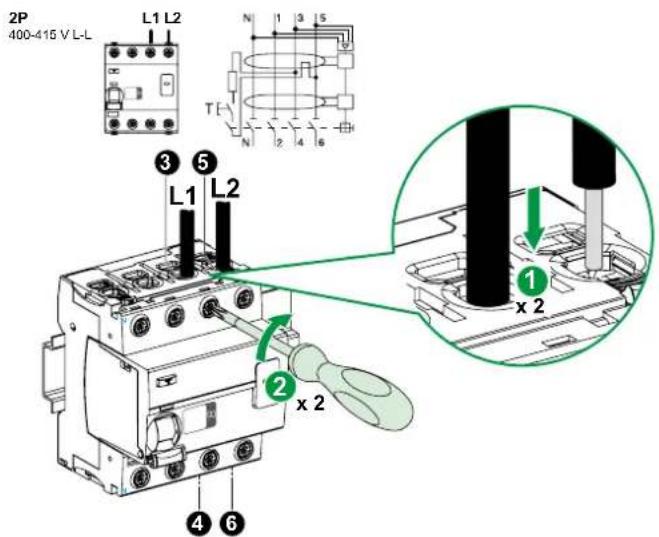

2P 400-415 V L-L L1 L2 N 1 3 5 T1 N 2 4 6 ③ ⑤ L1 L2 ② x 2 ④ ⑥ ① x 2

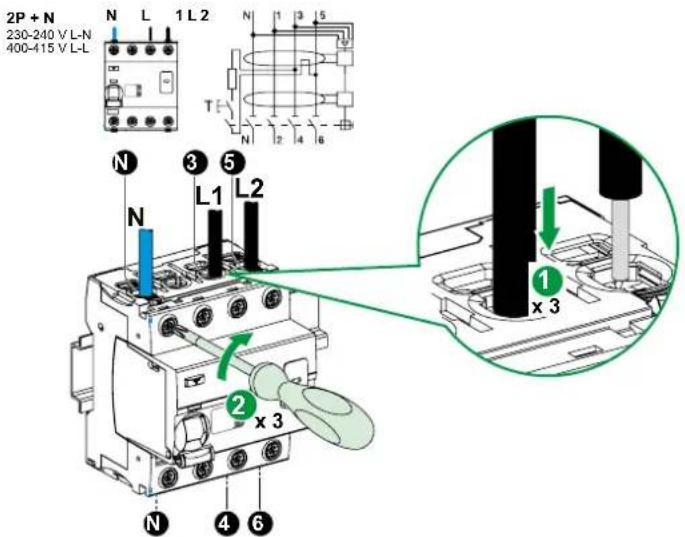

2P + N 230-240 V L-N 400-415 V L-L N L 1 L2 T N 1 3 5 ① x 3 ② x 3 ③ ⑤ L1 L2 N N ④ ⑥

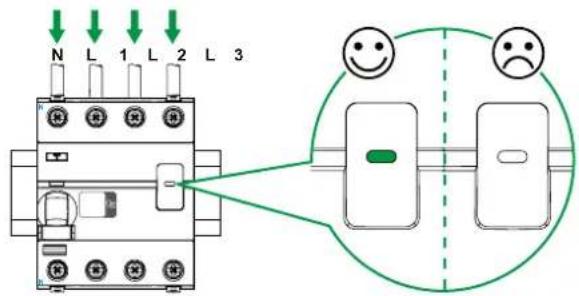

LED - presenza di tensione

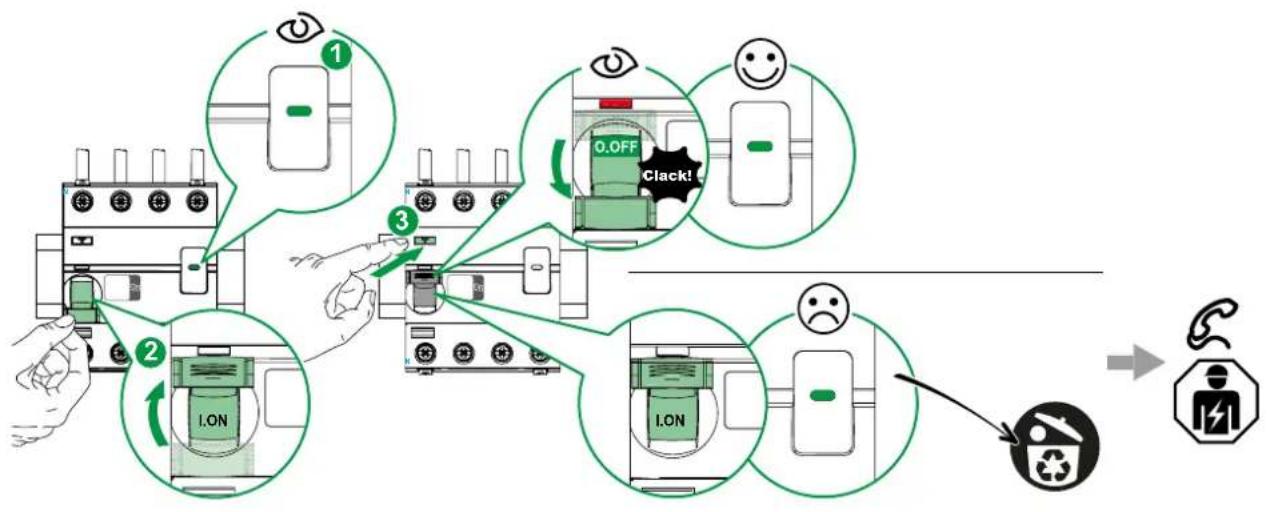

Eseguire un test di auto diagnostica sul dispositivo dopo l'installazione e a intervalli regolari, premendo il pulsante Test (contrassegnato con la lettera T). (vedere la figura seguente).

Il mancato rispetto di queste istruzioni può provocare morte, gravi infortuni o danni alle apparecchiature.

Test dielettrico

AVVISO

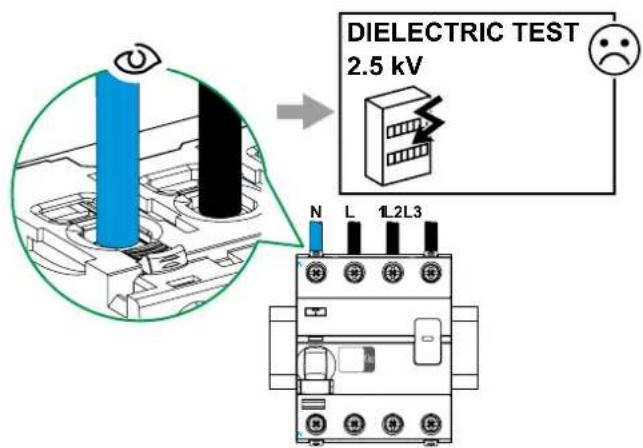

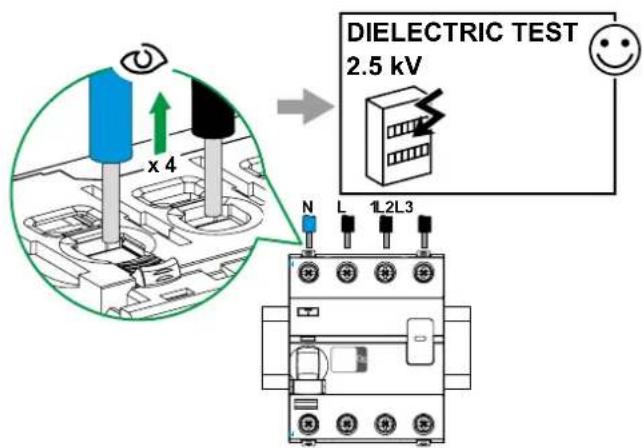

RISCHIO DI DANNEGGIAMENTO DEL DISPOSITIVO ACTI9 iID

Scollegare tutti i fili in ingresso e in uscita del dispositivo Acti9 ilD prima di eseguire una prova della resistenza di isolamento (prova dielettrica).

Il mancato rispetto di queste istruzioni può provocare danni alle apparecchiature.

DIELECTRIC TEST 2.5 kV N L 1L2L3

DIELECTRIC TEST 2.5 kV x 4 N L 1L2L3

FAQ

È possibile utilizzare un ilD tipo B-SI 4P in un'applicazione 2P?

iID B-SI 2P è ora disponibile.

Se la tensione è di 400V, è possibile utilizzare un 4P per applicazione 2P collegando i terminali tra 3/5 e 4/6.

È possibile utilizzare un ilD tipo B-SI 4P in un'applicazione 3P?

L'ilD 4P è idoneo per applicazione 3P.

Quali precauzioni occorre prendere per eseguire il test dielettrico in base allo standard?

Se si esegue il test oltre 500 V di picco (ad esempio 2 kV 50 Hz) tutti i terminali devono essere scollegati.

Cos'è la tabella di coordinamento per ilD tipo B-SI?

I centri di supporto tecnico Schneider Electric possono fornire tabelle di coordinamento.

Quali raccomandazioni esistono per un RCD collegato a monte o in parallelo di un ilD tipo B-SI?

Verificare queste informazioni con il centro supporto tecnico. CA908066E.

Cos'è la dissipazione del calore per ilD tipo B-SI?

Per tutti i valori nominali, ulteriori informazioni sono disponibili nel catalogo Acti9. CA908009E.

Dove è possibile trovare le specifiche tecniche dei contatti per l'ausiliario del segnale di guasto di apertura/chiusura?

Per tutti i prodotti Acti9, le informazioni sono disponibili nel catalogo Acti9. CA907002E.

Cos'è il tempo di sgancio per ilD tipo B-SI?

Riportati su IEC 61008-2 e IEC 62423, ulteriori informazioni sono disponibili in schede tecniche recuperibili tramite centro supporto tecnico. CA908066E.

Cos'è il valore U _i ?

U_i=250 V 2P; U_i=500 V 4P. CA902055E.

Cos'è il valore U_imp ?

U_imp=6 kV. CA902055E.

L'ilD tipo B-SI è senza silicone?

Sì, i nostri prodotti sono altamente ecologici, ulteriori informazioni sono disponibili nella scheda ambientale.

È possibile installare l'IID tipo B-SI su rete CC?

No, l'ilD tipo B-SI deve essere sempre installato nella parte CA dell'installazione. Per rete CC non vi sono offerte di differenziali.

Qual è la differenza tra differenziali tipo B-SI e differenziali tipo A/AC?

Il differenziale tipo B-SI è il differenziale più performante sul mercato, comprende la protezione AC/A e F fin dalla progettazione, comprende elettronica in grado di filtrare multifrequenza.

È possibile sostituire il precedente differenziale tipo B con il nuovo Acti9 ilD tipo B-SI?

Si, entrambi contano 4 moduli e le prestazioni del nuovo Acti9 ilD tipo B-SI sono state migliorate. In caso di utilizzo della precedente versione 4P tipo B per applicazione 2P, ora è possibile utilizzare il codice 2P.

Quali tipi di carichi richiede la protezione del tipo B-SI?

Tutti i carichi che iniettano disturbi CC o in grado di produrre frequenze comprese tra 16 e 4000 Hz nella rete. Esempi: azionamento velocità (gru, pompe, sollevatori, HVAC, macchinari OEM), convertitori per fotovoltaico, veicoli elettrici, apparecchiature UPS, apparecchiature medicali.

L'ilD tipo B-SI è compatibile con il test di corto circuito 3000A 22,5 kA²s?

Sì, l'ilD tipo B-SI è compatibile con lo Standard belga.

Acti9 iID B-SI Type
