A9Z61263 - 断路器 SCHNEIDER - 免费用户手册

产品类型	漏电保护断路器 (RCCB)
品牌	施耐德电气
型号	A9Z61263
类别	断路器
系列	Acti9 iID
类型	B-SI (超级抗干扰型)
极数	2P, 3P, 4P (根据参考)
额定电压 (Ue)	230/400 V AC
额定电流 (In)	25 A
剩余电流 (IΔn)	30 mA
冲击耐受电压 (Uimp)	6 kV
绝缘电压 (Ui)	250 V (2P) / 500 V (4P)
宽度 (模数)	4 模数 (每极)
工作温度	-25°C 至 +60°C
标准	IEC 61008-2, IEC 62423
测试功能	T 按钮 (建议每月测试)
电压指示器	绿色 LED
外壳材料	自熄塑料
保养	每月测试；用干布清洁

常见问题 - A9Z61263 SCHNEIDER

是否可以在 2P 应用中使用 4P iID B-SI 型漏电断路器？

可以，如果电压为 400 V，可以将电缆连接在 3/5 和 4/6 之间。不过，现已提供 2P iID B-SI 型漏电断路器。

是否可以在 3P 应用中使用 4P iID B-SI 型漏电断路器？

可以，4P iID 漏电断路器适用于 3P 应用。

进行介电试验时应采取哪些预防措施？

在进行超过 500 V（例如 2 kV 50 Hz）的介电试验前，请断开所有输入和输出电缆。

在哪里可以找到 iID B-SI 型漏电断路器的协调表？

详细信息可在协调表 CA908023F、施耐德电气网站或 Acti9 目录中找到。

iID B-SI 型漏电断路器的热耗散（瓦特）是多少？

请查阅目录 CA908009F 获取所有热耗散值。

iID B-SI 型漏电断路器的脱扣时间是多少？

作为 IEC 61008-2 和 IEC 62423 标准的补充，请参考漏电保护指南 CA908066F。

是否可以在直流网络（DC）上安装 iID B-SI 型漏电断路器？

不可以，iID B-SI 型漏电断路器专用于安装的交流部分。直流网络没有可用的 RCD。

哪些类型的负载需要 B-SI 型保护？

适用于所有注入直流干扰或产生 16 至 4000 Hz 频率的负载：变频器、光伏逆变器、电动汽车、不间断电源、医疗设备。

iID B-SI 型漏电断路器是否兼容 3000 A / 22.5 kA²s 短路试验？

是的，它兼容适用于比利时的标准。

如何进行功能测试？

安装后按下测试按钮（标有 T），然后定期（每月）按下，以检查漏电断路器是否正常工作。

用户手册 A9Z61263 SCHNEIDER

■设备安装、维护和更换必须由合格电工完成。
■禁止对设备进行维修。
■安装、使用、维护和更换设备时，必须遵守所有适用的当地、地区和国家法规。
■拆箱时若发现设备损坏，请勿安装。
■对于因不遵守本文档以及文中提及文档的说明造成的不良后果，施耐德电气概不承担责任。
■在设备的整个寿命周期内必须严格遵守相关养护规范。

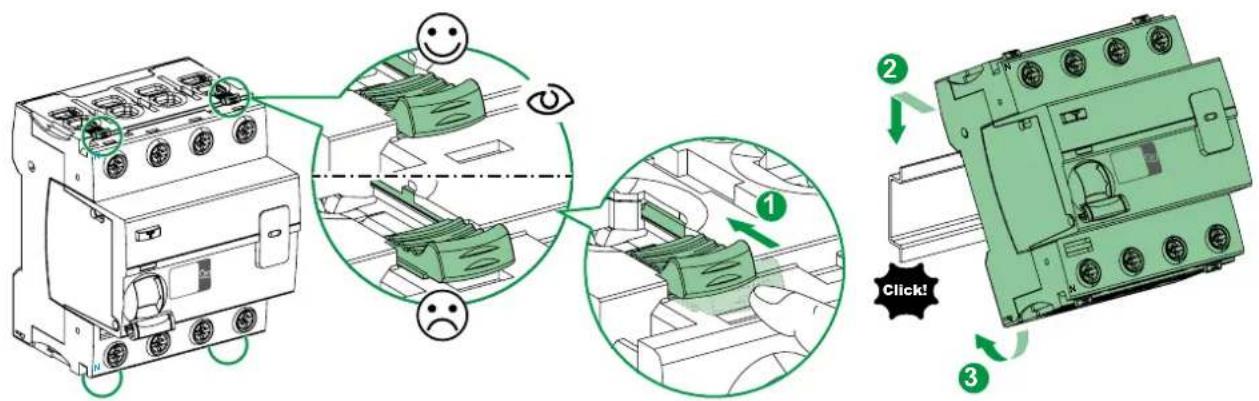

安装

▲▲危险

可能有触电、爆炸或者电弧灼伤的危险

■维护设备前，务必切断所有电源。

■使用具有合适额定电压的验电器确认所有导体不带电。

■LED电压指示灯是否点亮不能代替电压测试。

不遵循上述说明将导致人员伤亡。

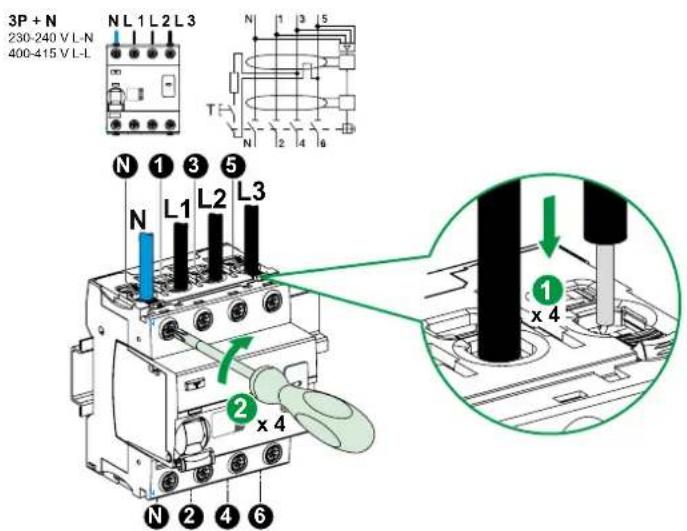

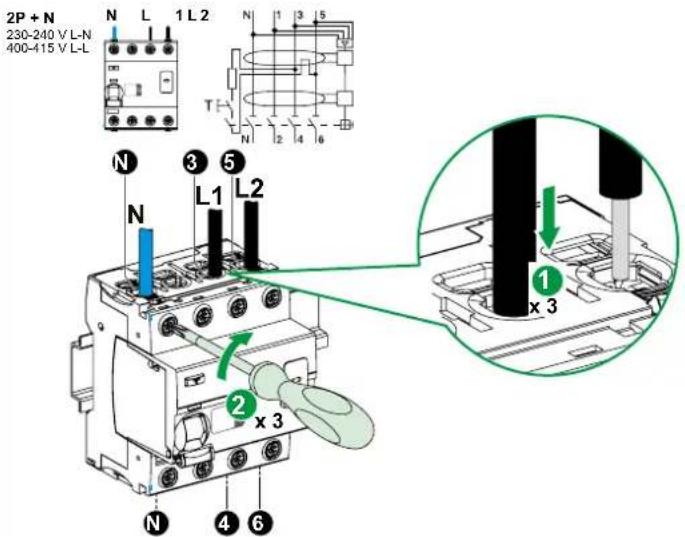

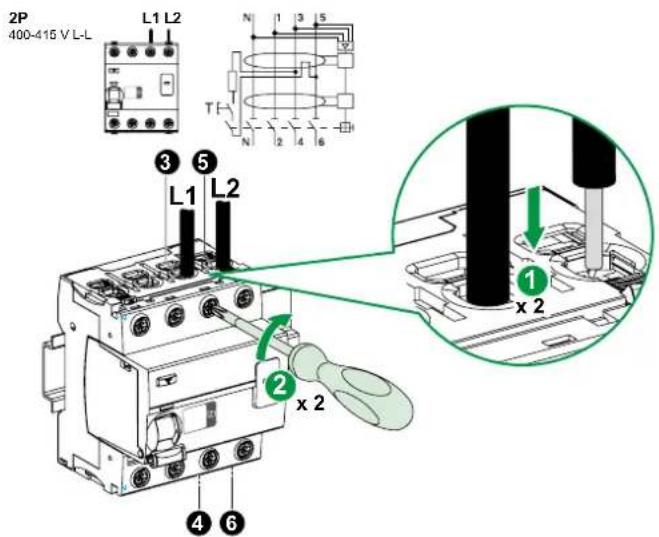

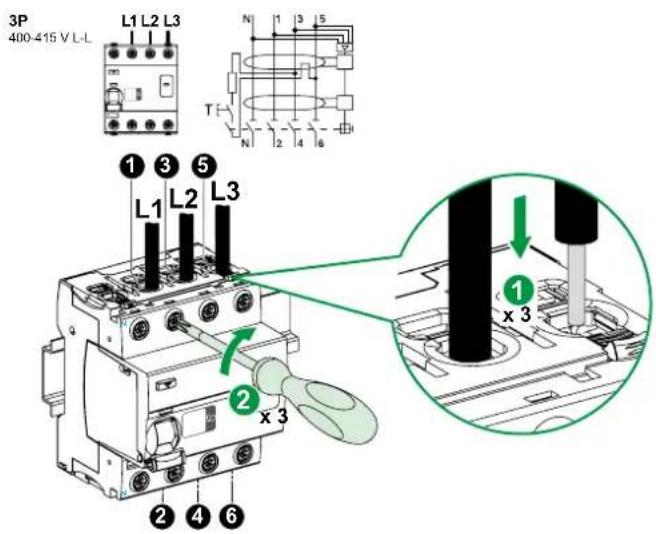

■在将所有导体和外部电缆接入开关时，要注意电流方向。比如，输入端顺序是N, ①, ③, ⑤负载输出端顺序是N, ②, ④, ⑥.
■请勿忘记在安装后测试您的产品。

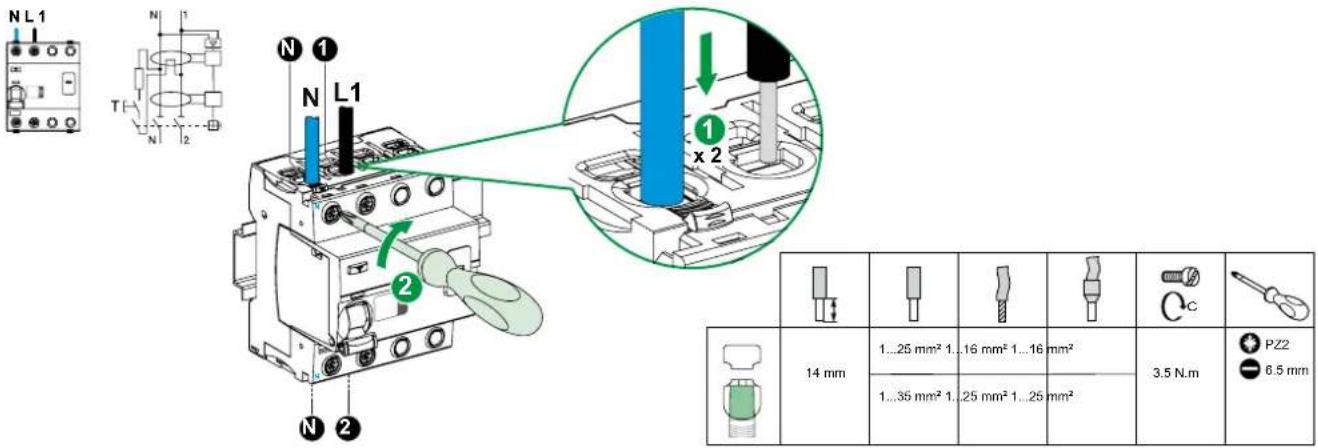

1P + N 230-240 V L-N

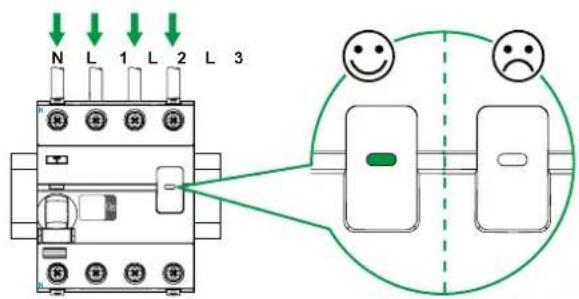

电压指示LED

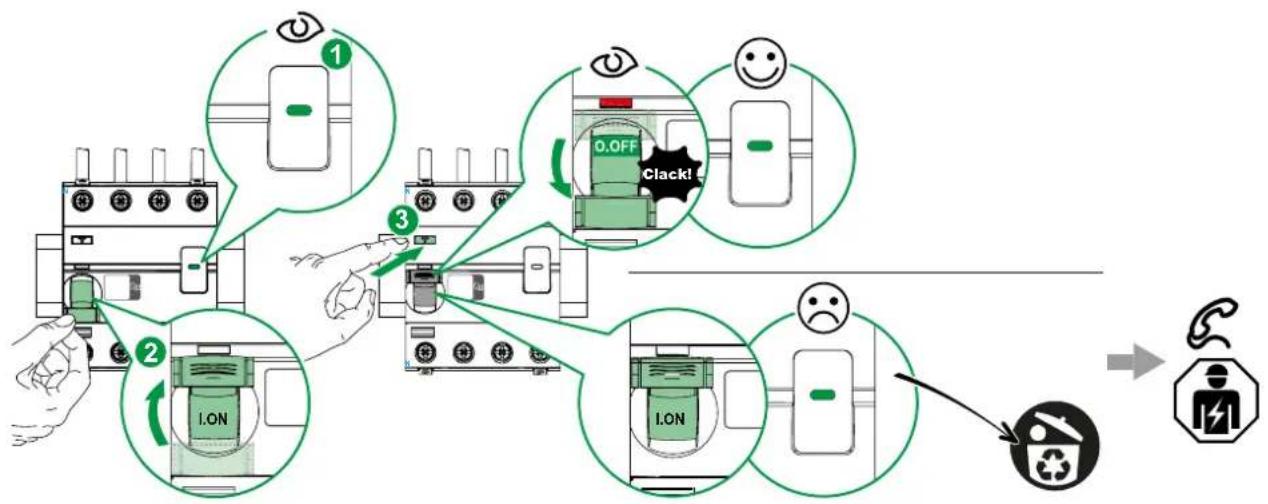

安装产品后，按测试键（标记T）运行自诊测试，此后请定期运行自诊测试。（请参阅下方图纸。）

不遵循上述说明可能导致人员伤亡或设备损坏。


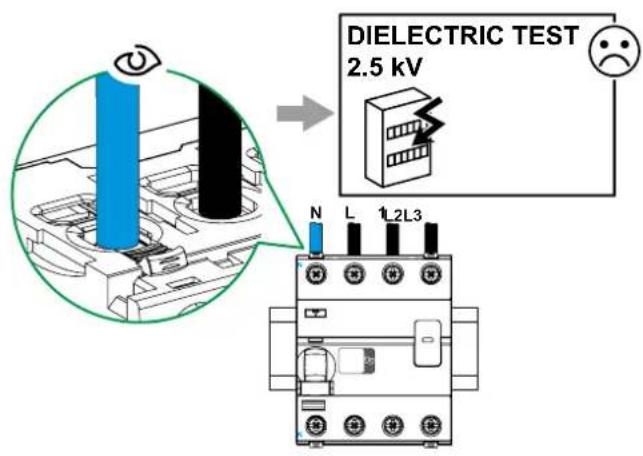

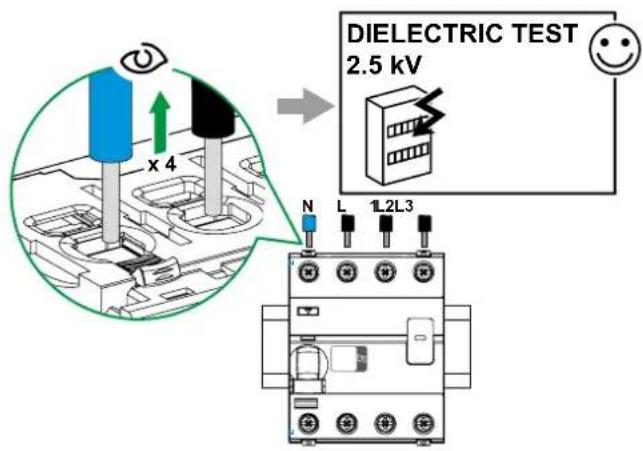

介电测试

注意

ACTI9 iID 设备的损坏风险

进行绝缘电阻测试（介电测试）前，请断开Acti9 iID装置的所有输入和输出线路。

不遵循上述说明可能导致设备损坏。

常问问题

可以在 2P 应用中使用 B-SI 型 4P iID 吗？

现在有 B-SI 2P iID 可用。

如果2P电压为 400 V，则可以在 2P 应用中使用 4P 产品，采用 3/5 与 4/6 之间的端子连接。

可以在 3P 应用中使用 B-SI 型 4P iID 吗？

4P iID 适用于 3P 应用.

在根据标准执行介电测试时，有哪些注意事项？

如果在高于 500 V 峰值的电压下（比如在 2 kV 50 Hz 条件下）执行测试，必须断开所有端子的连接.

B-SI 型 iID 的配合表是什么？

Schneider Electric MCB 在配合表 CA908023E 中提供了全面的信息，此表见 Acti9 目录或网站.

对于 B-SI 型 iID 上游连接的或并联连接的 RCD，您有什么建议？

更多相关信息请参见“接地漏电保护指南” CA908066E.

B-SI 型 iID 配合表的热耗散是多少瓦？

所有额定参数详见目录 CA908009E.

在哪里可以找到分闸/合闸故障信号辅助设备的触点的技术特性？

对于所有 Acti9 产品，分/合闸故障信号辅助设备的相关信息可在辅助设备目录中找到 CA907002E.

B-SI 型 iID 的脱扣时间是什么？

除标准 IEC 61008-2 和 IEC 62423 之外，还可参阅“接地漏电保护指南”CA908066E，了解更多信息.

U_1 值是多少？

最小工作电压 U_1=250 V 2P ；最大工作电压 U_1=500 V 4P ，详见目录 CA902055E.

U_imp 值是多少？

U_imp=6 kV ; 详见目录. CA902055E.

B-SI型iID的辅助设备是否不含硅酮？

是的，我们的产品都是绿色高端产品，更多相关信息，请参阅环境参数表.

B-SI 型 iID 可以安装在 DC 网络上吗？

不可以，B-SI型IID只能安装在系统的AC部分上。目前没有与DC网络相配的RCD产品。

B-SI型RCCB和A/AC型RCCB之间有什么区别？

B-SI 型 RCCB 是市面上功能最强大的 RCCB，其设计中包含 AC/A 和 F 保护，包括能够滤除多频的电子部件.

可以用新的 B-SI 型 Acti9 iID 替换旧的 B-SI 型 RCCB 吗？

可以，它们都是4个模块宽，新 B-SI 型 Acti9 iID 的性能经过了改进。如果您在 2P 应用中使用了旧的 B-SI 型 4P 版本，现在则可以使用 2P.

哪种类型的负载需要 B-SI 型保护？

网络中的可能产生 DC 漏电或可能产生介于 16 至 4000Hz 频率之间的漏电电流的所有负载。示例：速度驱动器（起重机、泵、升降机、HVAC、OEM 机器）、光伏设备变频器、电动汽车、UPS 设备、医疗设备。
