VW3A7751 - 漏电断路器 SCHNEIDER - 免费用户手册

产品类型	B-SI型漏电保护开关（RCCB）
品牌	施耐德电气
型号	VW3A7751
系列	Acti9 iID
极数	4P（也提供2P版本）
额定电压	230/400 V AC
额定频率	50/60 Hz
绝缘电压 (Ui)	250 V（2P）/ 500 V（4P）
冲击耐受电压 (Uimp)	6 kV
短路分断能力	3000 A（根据比利时标准）
电压指示器	绿色LED
功能测试	T按钮（自诊断）
连接	输入端子：N, 1, 3, 5；输出端子：N, 2, 4, 6
安装	由合格人员操作
维护	每月通过T按钮测试
可修复性	不可修复（需要更换）
标准	IEC 61008-2, IEC 62423
环保保护	Green Premium，无硅
用途	仅限交流网络

常见问题 - VW3A7751 SCHNEIDER

是否可以在2P应用中使用4P iID B-SI型开关？

可以，如果电压为400 V，可以通过将电缆连接到3/5和4/6之间使用4P iID B-SI型产品进行2P应用。2P iID B-SI开关现已推出。

进行介电测试时应采取什么预防措施？

如果介电测试超过500 V（例如2 kV 50 Hz），必须断开设备上的所有输入和输出电缆。

在哪里可以找到iID B-SI型开关的协调表？

与施耐德电气断路器协调的详细信息可在协调表CA908023F中找到，该表可在网站或Acti9产品目录中获取。

iID B-SI型开关的功耗（瓦）是多少？

有关所有热耗散值，请参阅产品目录CA908009F。

iID B-SI型开关的脱扣时间是多少？

除标准IEC 61008-2和IEC 62423外，相关信息可在差动保护指南CA908066F中找到。

U_i 值代表什么？

U_i是绝缘电压。2P版本为250 V，4P版本为500 V。

U_imp 值代表什么？

U_imp是冲击耐受电压，固定为6 kV。

是否可以在直流网络上安装iID B-SI型开关？

不，iID B-SI型开关始终安装在设备的交流部分。直流网络没有剩余电流装置可用。

B-SI型RCCB与A/AC型有什么区别？

B-SI型RCCB是最坚固的，集成了AC/A和F保护，具有电子多频滤波。专为产生直流干扰或高频的负载设计。

哪些类型的负载需要B-SI型保护？

对于所有注入直流干扰或产生16至4000 Hz频率的负载：变频器、光伏逆变器、电动汽车、UPS、医疗设备。

用户手册 VW3A7751 SCHNEIDER

■设备安装、维护和更换必须由合格电工完成。
■禁止对设备进行维修。
■安装、使用、维护和更换设备时，必须遵守所有适用的当地、地区和国家法规。
■拆箱时若发现设备损坏，请勿安装。
■对于因不遵守本文档以及文中提及文档的说明造成的不良后果，施耐德电气概不承担责任。
■在设备的整个寿命周期内必须严格遵守相关养护规范。

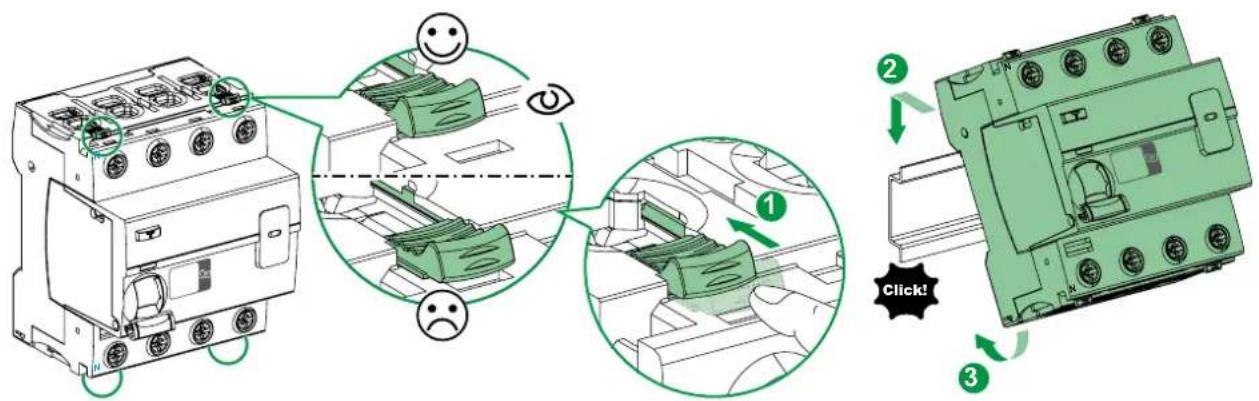

安装

▲▲危险

可能有触电、爆炸或者电弧灼伤的危险

■维护设备前，务必切断所有电源。

■使用具有合适额定电压的验电器确认所有导体不带电。

■LED电压指示灯是否点亮不能代替电压测试。

不遵循上述说明将导致人员伤亡。

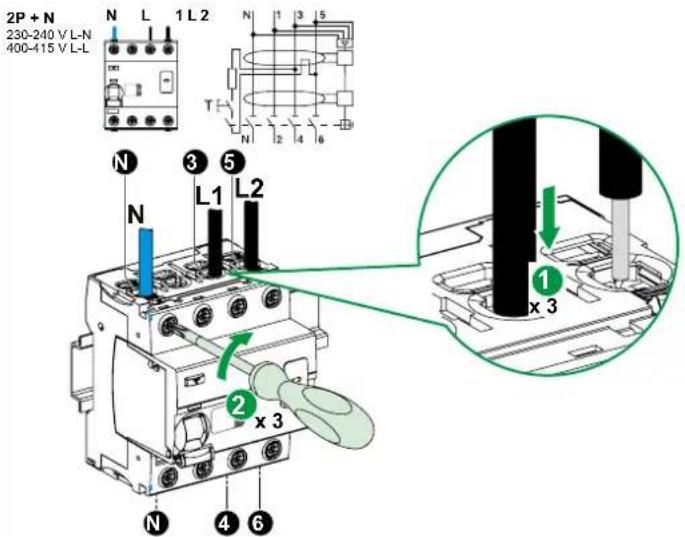

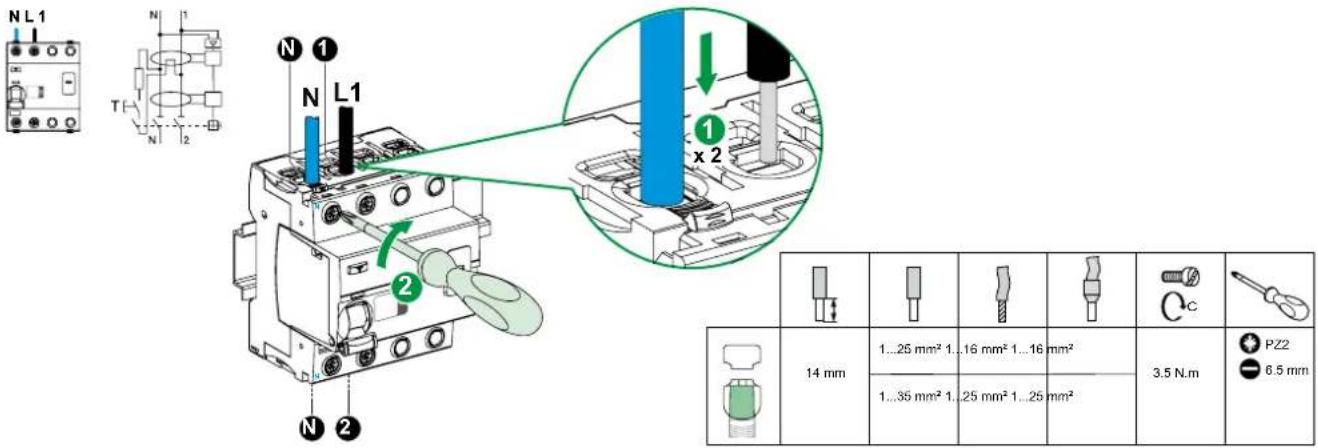

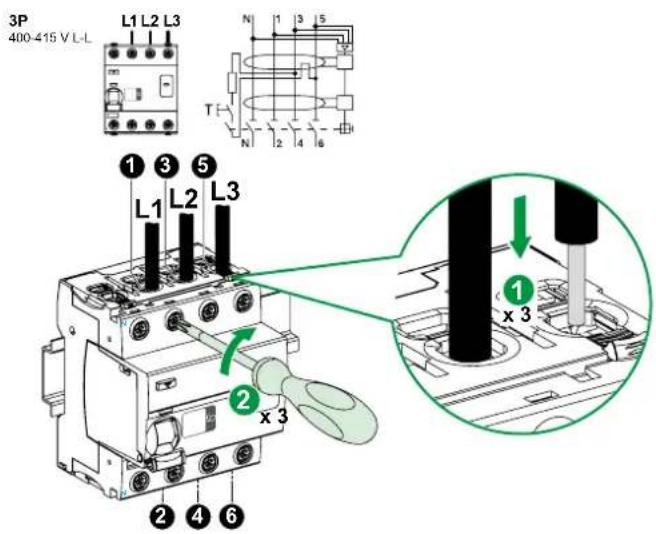

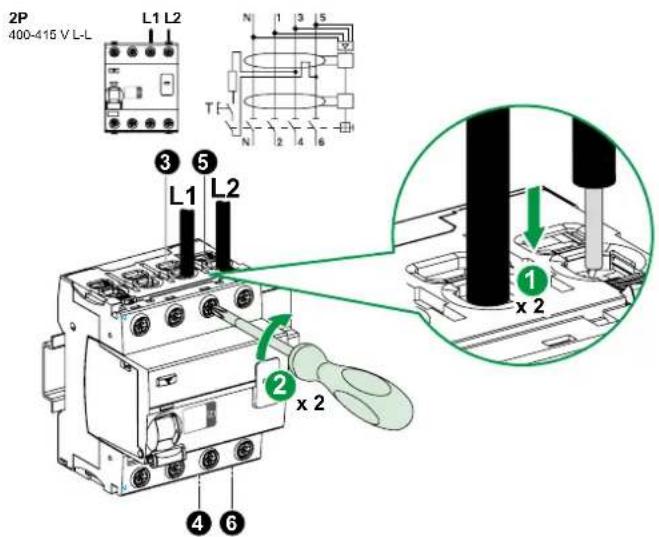

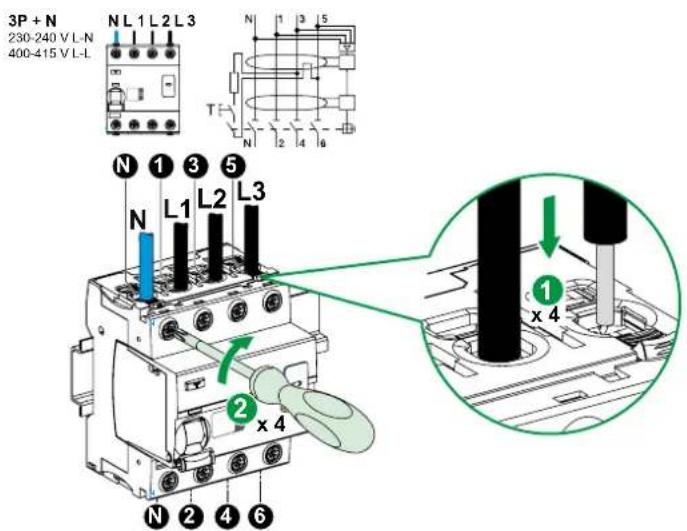

■在将所有导体和外部电缆接入开关时，要注意电流方向。比如，输入端顺序是N, ①, ③, ⑤负载输出端顺序是N, ②, ④, ⑥.
■请勿忘记在安装后测试您的产品。

1P + N 230-240 V L-N

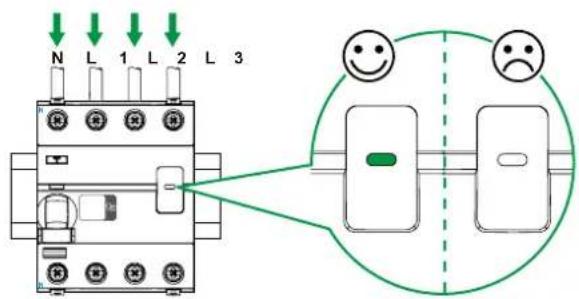

电压指示LED

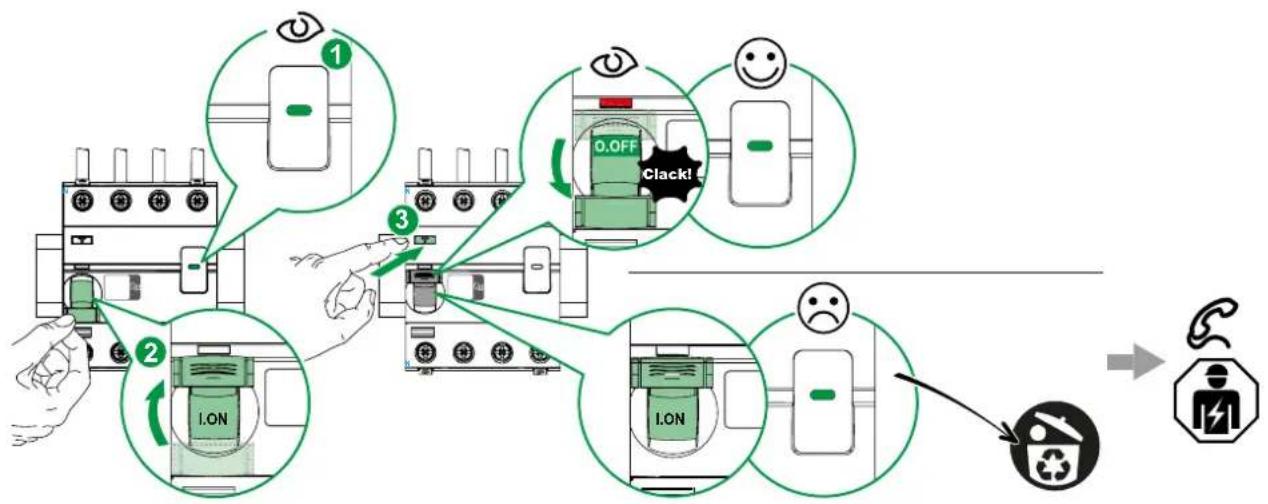

安装产品后，按测试键（标记T）运行自诊测试，此后请定期运行自诊测试。（请参阅下方图纸。）

不遵循上述说明可能导致人员伤亡或设备损坏。

介电测试

注意

ACTI9 iID 设备的损坏风险

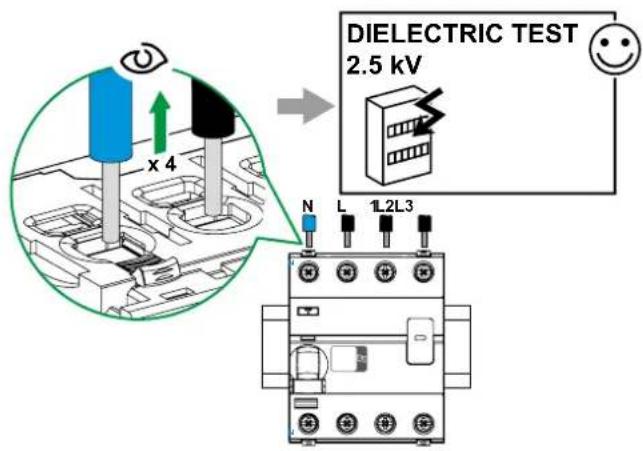

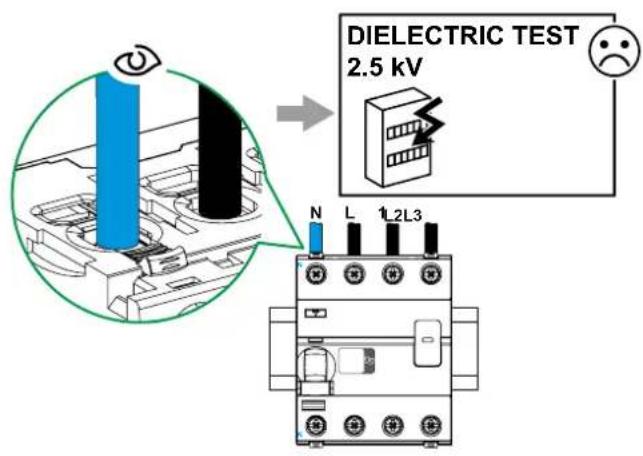

进行绝缘电阻测试（介电测试）前，请断开Acti9 iID装置的所有输入和输出线路。

不遵循上述说明可能导致设备损坏。

常问问题

可以在 2P 应用中使用 B-SI 型 4P iID 吗？

现在有 B-SI 2P iID 可用。

如果2P电压为 400 V，则可以在 2P 应用中使用 4P 产品，采用 3/5 与 4/6 之间的端子连接。

可以在 3P 应用中使用 B-SI 型 4P iID 吗？

4P iID 适用于 3P 应用.

在根据标准执行介电测试时，有哪些注意事项？

如果在高于 500 V 峰值的电压下（比如在 2 kV 50 Hz 条件下）执行测试，必须断开所有端子的连接.

B-SI 型 iID 的配合表是什么？

Schneider Electric MCB 在配合表 CA908023E 中提供了全面的信息，此表见 Acti9 目录或网站.

对于 B-SI 型 iID 上游连接的或并联连接的 RCD，您有什么建议？

更多相关信息请参见“接地漏电保护指南” CA908066E.

B-SI 型 iID 配合表的热耗散是多少瓦？

所有额定参数详见目录 CA908009E.

在哪里可以找到分闸/合闸故障信号辅助设备的触点的技术特性？

对于所有 Acti9 产品，分/合闸故障信号辅助设备的相关信息可在辅助设备目录中找到 CA907002E.

B-SI 型 iID 的脱扣时间是什么？

除标准 IEC 61008-2 和 IEC 62423 之外，还可参阅“接地漏电保护指南”CA908066E，了解更多信息.

U_1 值是多少？

最小工作电压 U_1=250 V 2P ；最大工作电压 U_1=500 V 4P ，详见目录 CA902055E.

U_imp 值是多少？

U_imp=6 kV ; 详见目录. CA902055E.

B-SI型iID的辅助设备是否不含硅酮？

是的，我们的产品都是绿色高端产品，更多相关信息，请参阅环境参数表.

B-SI 型 iID 可以安装在 DC 网络上吗？

不可以，B-SI型IID只能安装在系统的AC部分上。目前没有与DC网络相配的RCD产品。

B-SI型RCCB和A/AC型RCCB之间有什么区别？

B-SI 型 RCCB 是市面上功能最强大的 RCCB，其设计中包含 AC/A 和 F 保护，包括能够滤除多频的电子部件.

可以用新的 B-SI 型 Acti9 iID 替换旧的 B-SI 型 RCCB 吗？

可以，它们都是4个模块宽，新 B-SI 型 Acti9 iID 的性能经过了改进。如果您在 2P 应用中使用了旧的 B-SI 型 4P 版本，现在则可以使用 2P.

哪种类型的负载需要 B-SI 型保护？

网络中的可能产生 DC 漏电或可能产生介于 16 至 4000Hz 频率之间的漏电电流的所有负载。示例：速度驱动器（起重机、泵、升降机、HVAC、OEM 机器）、光伏设备变频器、电动汽车、UPS 设备、医疗设备。
