VW3A7751 - Jordfelsbrytare SCHNEIDER - Gratis bruksanvisning och manual

Produkttyp	Jordfelsbrytare (RCCB) typ B-SI
Märke	Schneider Electric
Modell	VW3A7751
Familj	Acti9 iID
Antal poler	4P (även 2P-version tillgänglig)
Märkspänning	230/400 V AC
Märkfrekvens	50/60 Hz
Isolationsspänning (Ui)	250 V (2P) / 500 V (4P)
Stötspänningstålighet (Uimp)	6 kV
Kortslutningsbrytförmåga	3 000 A (enligt belgisk standard)
Spänningsindikator	Grön LED
Funktionstest	T-knapp (självtest)
Anslutning	Ingångsklämmor: N, 1, 3, 5; utgångsklämmor: N, 2, 4, 6
Installation	Endast för kvalificerad personal
Underhåll	Månatlig test via T-knapp
Reparerbarhet	Ej reparerbar (ersättning krävs)
Standarder	CEI 61008-2, CEI 62423
Miljöskydd	Green Premium, silikonfri
Användning	Endast AC-nät

Vanliga frågor - VW3A7751 SCHNEIDER

Kan man använda en 4P iID typ B-SI jordfelsbrytare i en 2P-applikation?

Ja, om spänningen är 400 V är det möjligt att använda en iID typ B-SI 4P-produkt för en 2P-applikation genom att ansluta kablarna mellan 3/5 och 4/6. 2P iID B-SI jordfelsbrytaren är numera också tillgänglig.

Vilken försiktighetsåtgärd bör man vidta vid dielektrisk testning?

Om dielektrisk testning utförs över 500 V (t.ex. 2 kV 50 Hz), måste du koppla bort alla kablar från ingång och utgång på enheten.

Var hittar man koordineringstabellen för iID typ B-SI jordfelsbrytaren?

Detaljerad information om koordinering med Schneider Electric automatsäkringar finns i koordineringstabell CA908023F, tillgänglig på webbplatsen eller i Acti9-katalogen.

Vad är värmeavledningen i watt för iID typ B-SI jordfelsbrytaren?

För alla värmeavledningsvärden, se katalog CA908009F.

Vad är utlösningstiden för iID typ B-SI jordfelsbrytaren?

Som komplement till standarderna CEI 61008-2 och CEI 62423 finns information i guiden för differentialskydd CA908066F.

Vad representerar värdet U_i?

U_i är isolationsspänningen. Den är 250 V för 2P-versioner och 500 V för 4P-versioner.

Vad representerar värdet U_imp?

U_imp är stötspänningståligheten, fastställd till 6 kV.

Kan man installera en iID typ B-SI jordfelsbrytare på ett DC-nät?

Nej, iID typ B-SI jordfelsbrytaren installeras alltid på AC-delen av installationen. Inga jordfelsbrytare finns tillgängliga för DC-nät.

Vad är skillnaden mellan en RCCB typ B-SI och typ A/AC?

RCCB typ B-SI är den mest robusta, den integrerar AC/A- och F-skydd med elektronisk multifrekvensfiltrering. Den är designad för laster som genererar DC-störningar eller höga frekvenser.

För vilka typer av laster är typ B-SI-skydd nödvändigt?

För alla laster som injicerar DC-störningar eller producerar frekvenser mellan 16 och 4 000 Hz: frekvensomriktare, fotovoltaiska omvandlare, elfordon, växelriktare, medicinsk utrustning.

BRUKSANVISNING VW3A7751 SCHNEIDER

User GuideAnvändarmanual 44

SVENSKA 46

Installation 46

Kabling 47

LED - Spänningsindikering....48

Testfunktion 49

Isolationstest ....50

FAQ 51

■ Den elektriska utrustningen ska endast installeras, användas, servas och underhållas av behörig elektriker.
- Alla tillämpliga lokala, regionala och nationella bestämmelser måste iakttas då produkten installeras och används.
■ Denna anordning ska inte installeras om det vid uppackningen visar sig att den är skadad.
■ Schneider Electric kan inte hållas ansvariga vid underlåtenhet att följa instruktionerna i detta dokument och i de dokument det hänvisar till.
■Underhållsanvisningarna måste följas under produktens hela livstid.

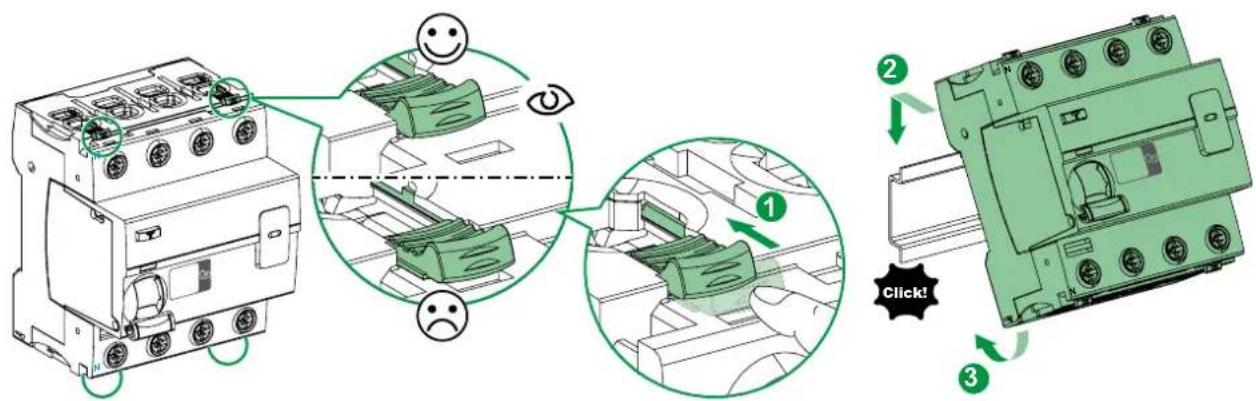

Installation

⚠️ ⚠️ FARA

RISK FÖR ELSTÖTAR, EXPLOSION ELLER ÖVERSLAG

■Stäng av strömförsörjningen till anordningen före arbete på den.

■ Använd en voltmeter med lämplig märkspänning för att kontrollera att ingen av de aktiva ledarna är spänningssatt.

■LED för närvaro av spänning ska inte anses ersätta spänningstestet.

Om inte anvisningarna följs kan livsfara eller risk för allvarliga personskador uppstå.

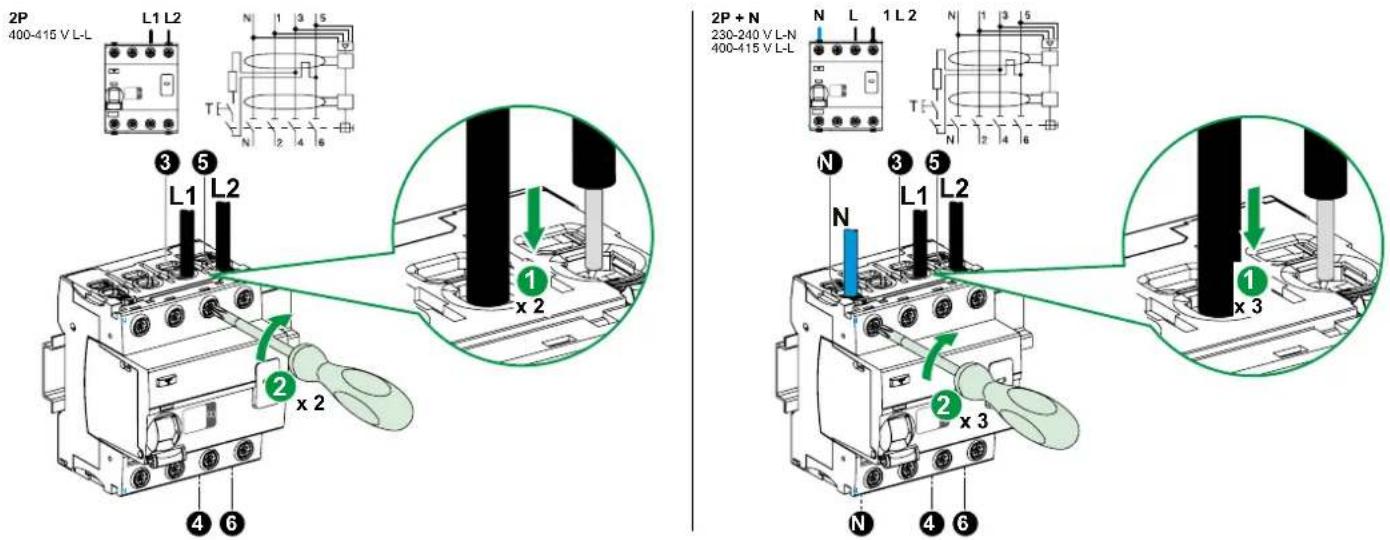

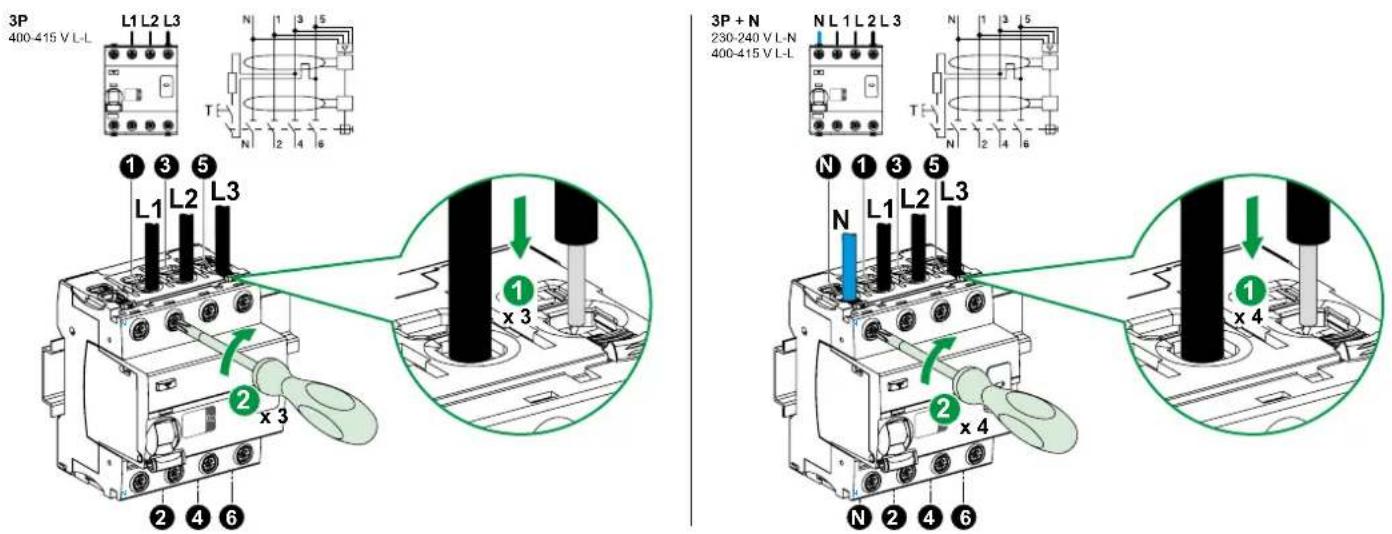

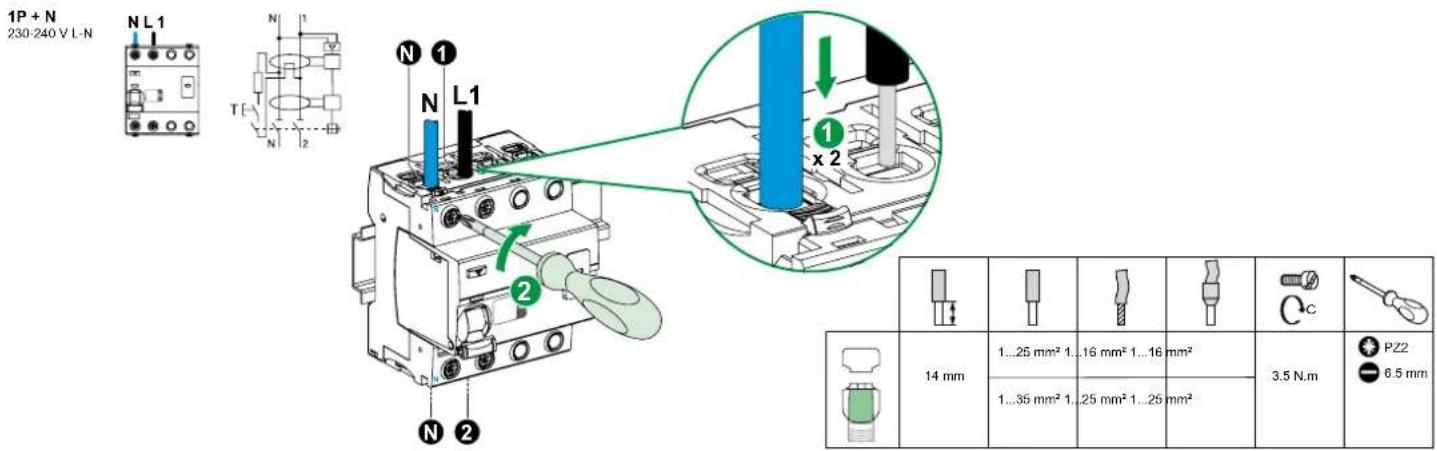

■ Koppla in ledarna (L1, L2, L3 och nolledaren N) genom brytaren. När detta görs ge akt på strömmens riktning,

t.ex. ingångsklämmorna är N, 1, 3, 5 utgångsklämmornas sida är N, 2, 4, 6.

■Glöm inte att testa produkten efter installationen.

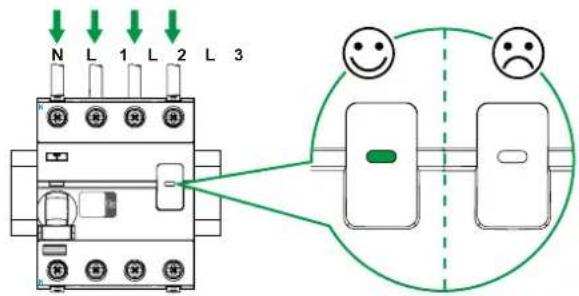

LED - Spänningsindikering

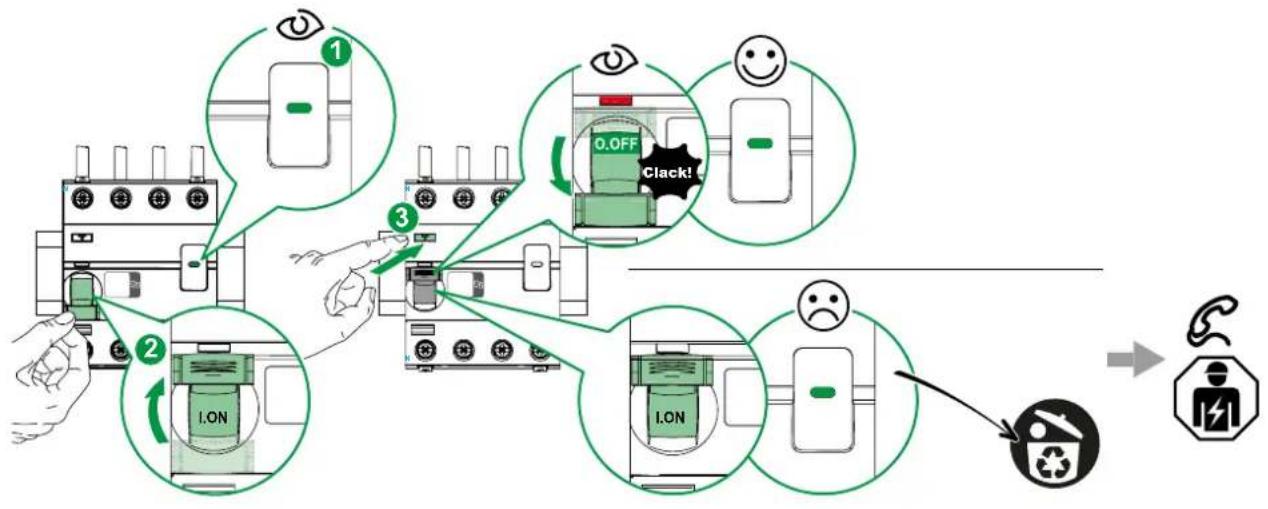

Utför ett självdiagnostiskt test på enheten efter installation, och sedan med jämna mellanrum genom att trycka på testknappen (markerad med T). (Se bild nedan).

Om inte anvisningarna följs kan livsfara, risk för allvarliga personskador eller materialskador uppstå.

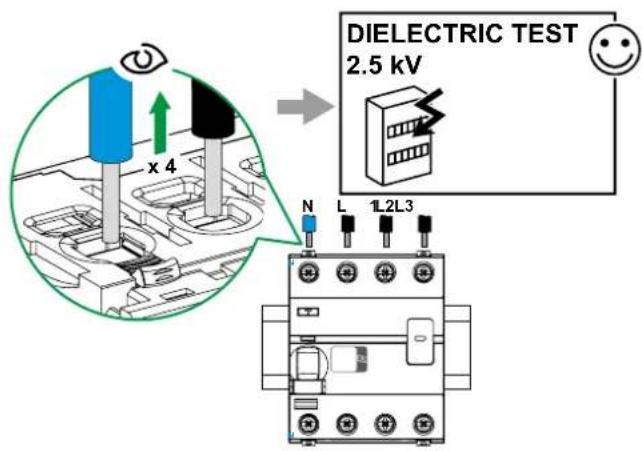

Koppla ur alla ingångs- och utgångskablar till Acti9 iID innan ett dielektriskt test utförs för att kontrollera isolationsmotståndet.

Om inte anvisningarna följs kan materialskador uppstå.

FAQ

Kan man använda en 4P jordfelsbrytare iID B-SI-typ i en 2P-tillämpning?

För 230V skall iID B-SI 2P användas.

Om spänningen är 400V är det möjligt att använda en 4P till en 2P-tillämpning genom att ansluta polerna mellan 3/5 och 4/6.

Kan man använda en 4P jordfelsbrytare iID B-SI-typ i en 3P-tillämpning?

iID 4P fungerar utmärkt för 3P-tillämpning.

Vilka försiktighetsåtgärder ska jag vidta för att utföra det dielektriska testet (isolationstest) i enlighet med standarden?

Om testet utförs över toppvärdet på 500 V (till exempel 2 kV 50 Hz) måste alla poler kopplas bort.

Vilken är koordinationstabellen för iID B-SI-typen?

Schneider Electric tillhandahåller fullständig information i koordinationstabellen CA908023E i Acti9-katalogen eller på webbplatsen.

Vilka rekommendationer har ni för en jordfelsbrytare ansluten uppströms eller parallellt med en iID B-SI-typ?

Se information som finns i Skyddsguide för jordström (Earth Leakage Protection Guide) CA908066E.

Vilken är värmeavledningen för ilD B-SI-typen i Watt?

Information om detta för alla märkströmmar finns i katalogen CA908009E.

Var hittar jag de tekniska specifikationerna för hjälpkontakter / signalkontakter?

Information om alla Acti9-produkter finns i katalogen.

Vilken är utlösningstiden för ID B-SI-typen?

I tillägg till standarderna IEC 61008-2 och IEC 62423 finns mer information i Skyddsguide för jordström (Earth Leakage Protection Guide) nr. CA908066E.

Vilket är U _i -värdet?

U_i=250 V 2P; U_i=500 V 4P. Mer information finns i katalog CA902055E.

Vilket är U _Imp -värdet?

U_imp=6 kV. Mer information finns i katalog CA902055E.

Är iID B-SI-typen med tillbehör silikonfri?

Ja, våra produkter är gröna premium. Mer information finns i miljöbladet.

Kan iID B-SI-typen installeras i ett likströmsnätverk?

Nej, iID B-SI-typen ska alltid installeras i installationens växelströmsdel. Det finns inga jordfelsbrytare för likströmsnätverk.

Vad är skillnaden mellan jordfelsbrytare av B-SI-typ och A/AC-typ?

Jordfelsbrytare av B-SI-typ är den starkaste jordfelsbrytaren på marknaden och har inbyggt AC/A- och F-skydd, inklusive elektronik som kan filtrera multifrekvens.

Kan jag ersätta min gamla jordfelsbrytare av B-SI-typ med en ny Acti9 av iID B-SI-typ?

Ja, de har båda 4 moduler och prestandan hos den nya Acti9 av iID B-SI-typ har förbättrats. Om du använder en gammal B-SI-typ 4P-version i en 2P-tillämpning kan du nu använda 2Preferensen.

Vilka typ av belastningar kräver skydd av B-SI-typ?

Alla belastningar som inför likströmsstörningar eller kan skapa frekvenser på mellan 16 och 4000Hz i nätverket.

Exempel: varvtalsregulator (kranar, pumpar, liftar, HVAC, OEMs-maskiner), konverterare för solceller, elektriska fordon, UPS-utrustning, medicinteknisk utrustning.

Acti9 iID Type B-SI
