BEDIENUNGSANLEITUNG VW3A7751 SCHNEIDER
Benutzerhandbuch....28
DEUTSCH 30
Installation 30
Verkabelung ....31
LED – Spannungsanzeige....32
Testfunktion 33
Dielektrische Prüfung ....34
FAQ 35
Brukerhåndbok....36
NORSK....38
Installajon 38
Tilkobling 39

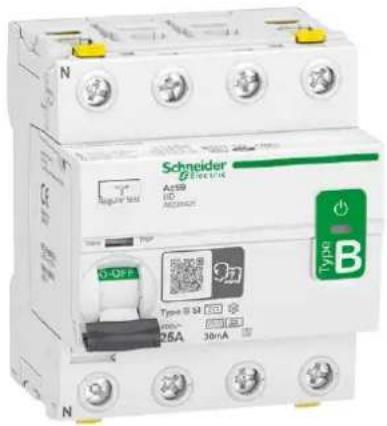

iID Acti9 vom Typ B-SI
iID-Fehlerstromschutzschalter (Typ B) SI Benutzerhandbuch
■ Die Installation, Wartung und der eventuelle Austausch dieses Gerätes darf nur durch einen qualifizierten Fachkraft durchgeführt werden.
■Dieses Gerät darf nicht repariert werden.
■ Alle anwendbaren lokalen, regionalen und nationalen Vorschriften müssen eingehalten werden, welche die Installation, den Gebrauch, die Wartung und den Austausch dieses Gerätes betreffen.
■ Dieses Gerät darf nicht installiert werden, wenn Sie beim Auspacken Beschädigungen feststellen.
■ Schneider Electric kann keinesfalls für die Nichtbeachtung der Anweisungen in dieser Anleitung oder Anweisungen in Dokumenten, auf die sie Bezug nimmt, haftbar gemacht werden.
■ Die Serviceanleitung ist während der gesamten Lebensdauer dieses Gerätes zu beachten.

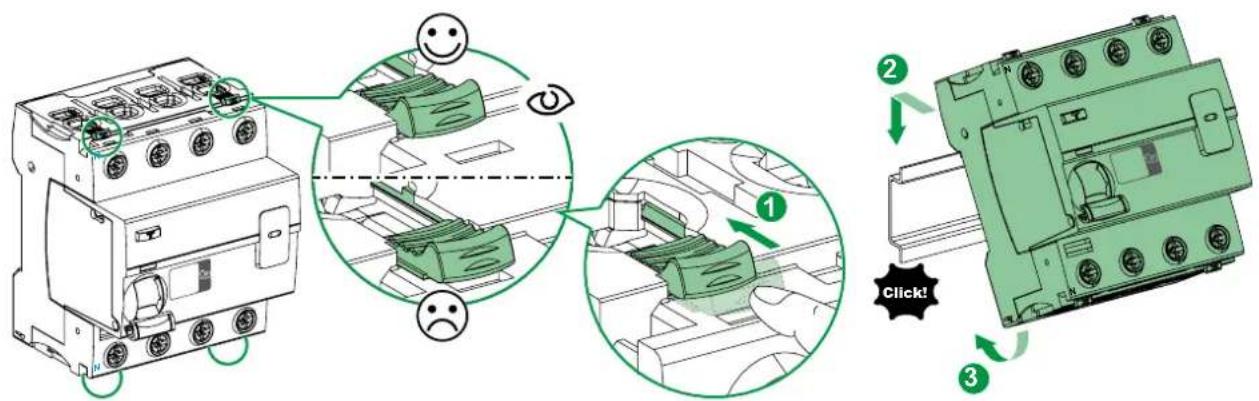

Installation
GEFAHR
GEFAHR EINES ELEKTRISCHEN SCHLAGS, EINER EXPLOSION ODER EINES LICHTBOGENS
■ Trennen Sie vor allen Arbeiten am Gerät sämtliche Stromversorgungen des Geräts.
■ Verwenden Sie einen Spannungsprüfer mit einer geeigneten Messbereich, um sicherzustellen, dass alle aktiven Leiter spannungsfrei sind.
■ Betrachten Sie die LED zur Spannungsanzeige keinesfalls als Ersatz für die Durchführung einer Spannungsprüfung.
Die Nichtbeachtung dieser Anweisungen führt zu Tod oder schwereren Verletzungen.

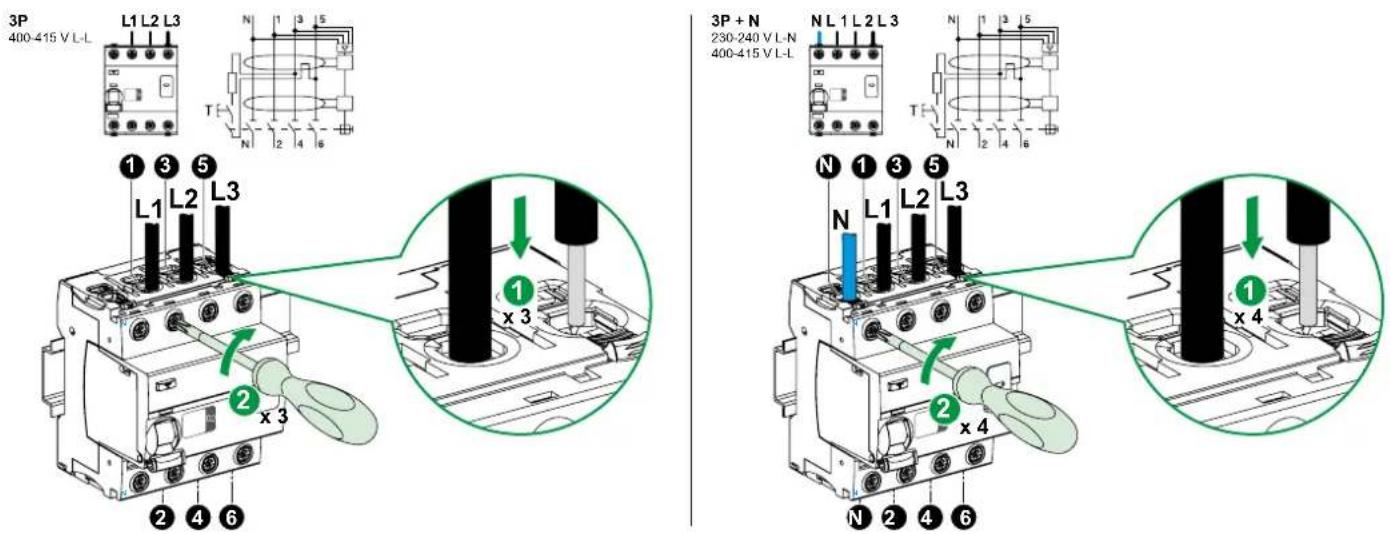

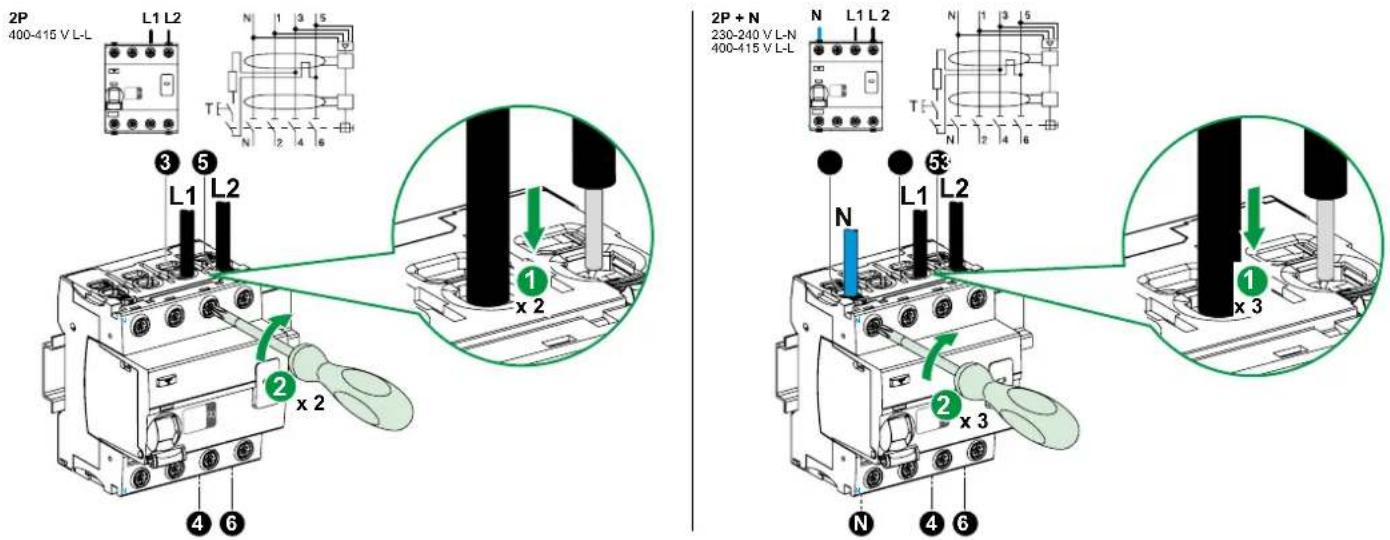

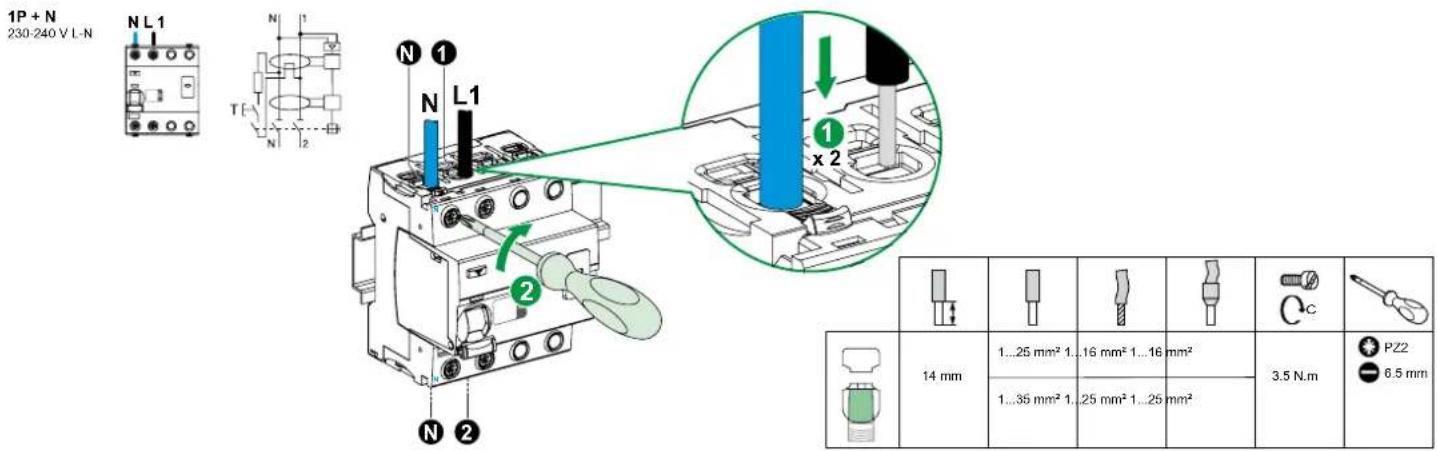

Elektrischer Anschluss
■ Installieren Sie alle aktiven Leiter und N-Leiter (L1, L2, L3 und Neutralleiter N) durch den Fehlerstromschutzschalter. Achten Sie dabei auf die
Stromrichtung, z. B. sind die Eingangsklemmen N, 1, 3, 5 und die Abgangsseite ist N, 2, 4, 6.
■Vergessen Sie nicht, Ihr Produkt nach der Installation zu testen.


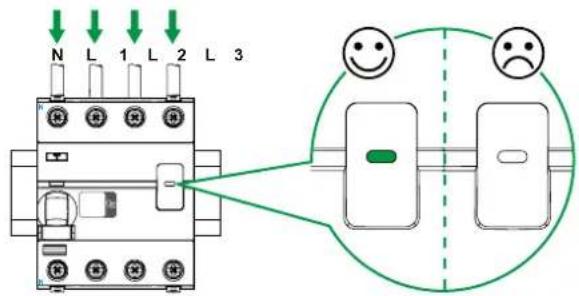

2P 400-415 V L-L L1 L2 N 1 3 5 TE N 2 4 6 ③ ⑤ L1 L2 ① x 2 ② x 2 ④ ⑥ 2P + N 230-240 V L-N 400-415 V L-L N L1 L2 N 1 3 5 TE N 2 4 6 ① x 3 ② x 3 ④ ⑥LED – Spannungsanzeige

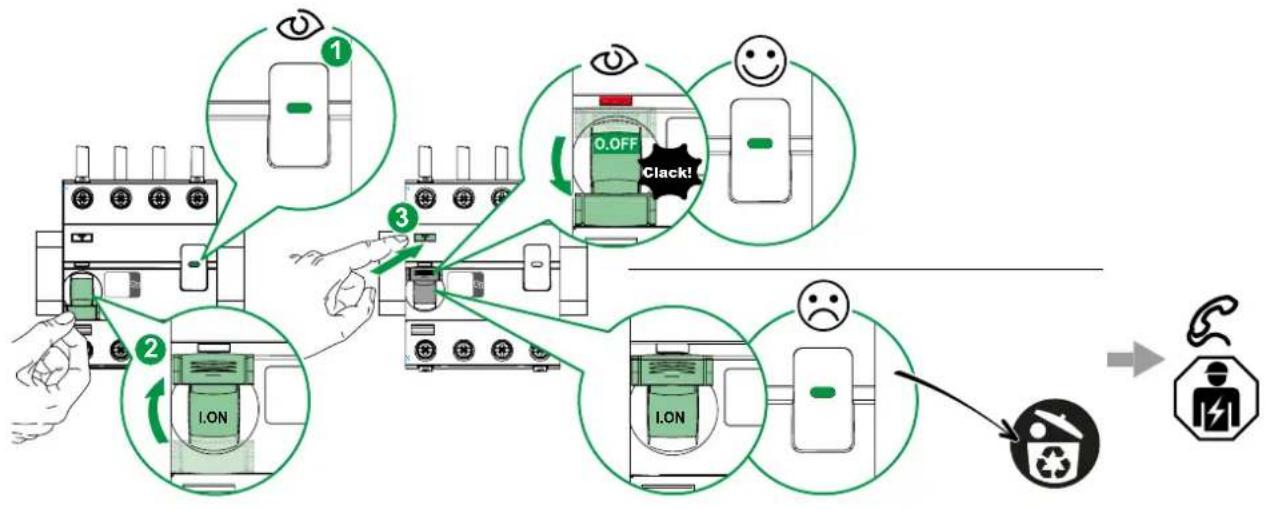

Führen Sie einen Selbstdiagnosetest des Geräts durch, nachdem es installiert wurde, und anschließend in regelmäßigen Abständen, indem Sie die Testtaste (T) drücken. (siehe untere Abbildung).
Die Nichtbeachtung dieser Anweisungen kann Tod, schwere Verletzungen oder Sachschäden zur Folge haben.

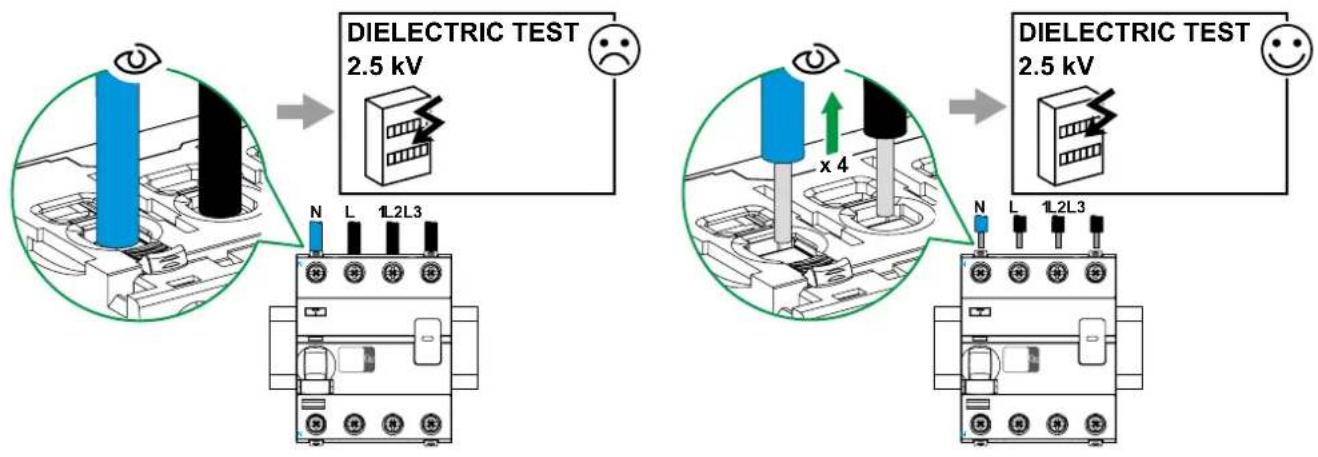

Dielektrische Prüfung
HINWEIS
GEFAHR EINER BESCHÄDIGUNG DES ACTI9 iID-GERÄTS
Trennen Sie vor der Durchführung von Isolationswiderstandsprüfungen (dielektrische Prüfungen) alle Eingangs- und Ausgangsleitungen des Acti9 iID-Geräts.
Die Nichtbeachtung dieser Anweisungen kann Sachschäden zur Folge haben.
Jetzt ist auch der iID 2P B-SI verfügbar.
Bei einer Spannung von 400 V kann ein 4P in einer 2PAnwendung durch Verbindung der Klemmen zwischen 3/5 und 4/6 eingesetzt werden.
Kann ein iID 4P vom Typ B-SI in einer 3P-Anwendung eingesetzt werden?
Der iID 4P ist sehr gut für 3P-Anwendungen geeignet.
Welche Vorsichtsmaßnehmen sind für die Durchführung einer Dielektrizitätsprüfung gemäß den geltenden Standards zu ergreifen?
Wenn die Prüfung bei einer Spitzenspannung über 500 V durchgeführt wird (z. B. 2 kV - 50 Hz), müssen alle Klemmenanschlüsse getrennt werden.
Was ist die Koordinationstabelle für den iID vom Typ B-SI?
Die Koordinationstabelle im Katalog bzw. auf der Website von Acti9 enthält umfassende Informationen zu den Leitungsschutzschaltern von Schneider Electric.
Welche Empfehlungen gelten für eine Fehlerstromschutzeinrichtung, die einem iID vom Typ BSI vorgeschaltet bzw. zu diesem parallelgeschaltet werden soll?
Weitere Informationen hierzu finden Sie im Leitfaden zum Thema Fehlerstromschutz. CA908066E.
Wie sieht die Wärmeabfuhr beim iID vom Typ B-SI in Watt aus?
Für sämtliche Bemessungsgrößen finden Sie weitere Informationen im Katalog. CA908009E.
Wo finde ich technische Kenndaten für die Kontakte der Öffner/Schließer-Störmeldeeinrichtungen?
Für alle Acti9-Produkte finden Sie Informationen im Zusatzgerätekatalog für Öffner/Schließer-Störmelder. CA907002E.
Welche Auslösezeit gilt für den ID vom Typ B-SI?
Neben den Normen IEC 61008-2 und IEC 62423 finden Sie weitere Informationen im Leitfaden zum Thema Fehlerstromschutz. CA908066E.
Was ist der U _i -Wert?
U_i=250 V 2P; U_i=500 V 4P. Weitere Informationen finden Sie im Katalog. CA902055E.
Was ist der U_Imp -Wert?
U_imp=6 kV . Weitere Informationen finden Sie im Katalog. CA902055E.
Ist der iID vom Typ B-SI mit Hilfskontakten silikonfrei?
Ja, unsere Produkte verfügen über das Zertifikat "Green Premium". Weitere Informationen finden Sie im Umweltdatenblatt.
Kann der iID vom Typ B-SI in einem Gleichstromnetz eingesetzt werden?
Nein, der ilD vom Typ B-SI wird immer im Wechselstromnetzen einer Installation installiert. Für Gleichstromnetze werden keine Fehlerstromschutzeinrichtungen angeboten.
Worin unterscheiden sich die Fehlerstromschutzschalter vom Typ B-SI und vom Typ A?
Der Fehlerstromschutzschalter vom Typ B-SI ist der umfänglichste Fehlerstromschutzschalter auf dem Markt. Er umfasst einen Typ AC, A- und F-Schutz mit seiner Elektronik um störende Multifrequenzen ausfilte.
Kann der bisherige Fehlerstromschutzschalter vom Typ B-SI durch den neuen iID Acti9 vom Typ B-SI ersetzt werden?
Ja, beide Ferhlerstromschutzschalter umfassen 4 Module (4TE). Die Leistungsfähigkeit des neuen ilD Acti9 vom Typ B-SI wurde verbessert. Wenn Sie die bisherige 4P-Variante vom Typ B-SI in einer 2 poligen Anwendung einsetzen, können Sie jetzt die 2 polige Variante verwenden.
Für welche Art von Verbrauchern ist eine Schutzvorrichtung vom Typ B-SI erforderlich?
Für alle Lasten, die Gleichstromanteile ins Netz einspeisen bzw. Frequenzen zwischen 16 und 4000 Hz im Netz erzeugen können. Beispiele: Drehzahlvariable Antriebe (Krane, Pumpen, Aufzüge, HVAC-Anlagen, OEM-Maschinen), Wechselrichter für Photovoltaikanlagen, Elektrofahrzeuge, USV-Systeme, medizinische Ausrüstungen.
Ist der iID vom Typ B-SI kompatibel mit der Kurzschlussprüfung 3000 A - 22,5 kA²s?
Ja, der iID vom Typ B-SI ist kompatibel nach dem belgischen Standard.
