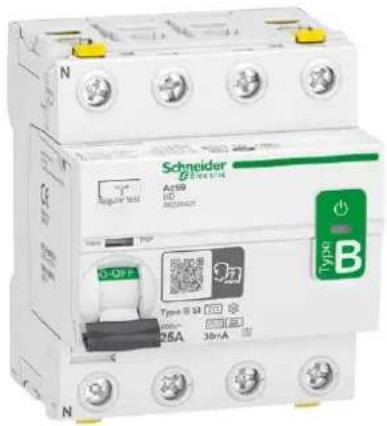

Type de produit	Interrupteur différentiel (RCCB) de type B-SI
Marque	Schneider Electric
Modèle	VW3A7751
Famille	Acti9 iID
Nombre de pôles	4P (version 2P également disponible)
Tension nominale	230/400 V AC
Fréquence nominale	50/60 Hz
Tension d'isolement (Ui)	250 V (2P) / 500 V (4P)
Tension de tenue aux chocs (Uimp)	6 kV
Pouvoir de coupure de court-circuit	3 000 A (selon norme belge)
Indicateur de présence tension	LED verte
Test de fonctionnement	Bouton T (auto-diagnostic)
Connexion	Bornes d'entrée : N, 1, 3, 5 ; bornes de sortie : N, 2, 4, 6
Installation	Réservée à un personnel qualifié
Entretien	Test mensuel via bouton T
Réparabilité	Non réparable (remplacement nécessaire)
Normes	CEI 61008-2, CEI 62423
Protection environnementale	Green Premium, sans silicone
Utilisation	Réseau AC uniquement

FOIRE AUX QUESTIONS - VW3A7751 SCHNEIDER

Peut-on utiliser un interrupteur 4P iID type B-SI dans une application 2P ?

Oui, si la tension est de 400 V, il est possible d'utiliser un produit iID type B-SI 4P pour une application 2P en connectant les câbles entre 3/5 et 4/6. L'interrupteur 2P iID B-SI est désormais également disponible.

Quelle précaution doit-on prendre pour effectuer l'essai diélectrique ?

Si l'essai diélectrique est effectué au-delà de 500 V (par exemple 2 kV 50 Hz), vous devez débrancher tous les câbles d'entrée et de sortie sur l'appareil.

Où trouver la table de coordination pour l'interrupteur iID type B-SI ?

Les informations détaillées sur la coordination avec les disjoncteurs Schneider Electric se trouvent dans la table de coordination CA908023F, disponible sur le site Web ou dans le catalogue Acti9.

Quelle est la dissipation thermique en watts pour l'interrupteur iID type B-SI ?

Pour toutes les valeurs de dissipation thermique, veuillez consulter le catalogue CA908009F.

Quel est le temps de déclenchement de l'interrupteur iID type B-SI ?

En complément aux normes CEI 61008-2 et CEI 62423, des informations sont disponibles dans le guide de protection différentielle CA908066F.

Que représente la valeur U_i ?

U_i est la tension d'isolement. Elle vaut 250 V pour les versions 2P et 500 V pour les versions 4P.

Que représente la valeur U_imp ?

U_imp est la tension de tenue aux chocs, fixée à 6 kV.

Peut-on installer un interrupteur iID type B-SI sur un réseau DC ?

Non, l'interrupteur iID type B-SI est toujours installé sur la partie AC de l'installation. Aucun dispositif à courant résiduel n'est disponible pour le réseau DC.

Quelle est la différence entre un RCCB de type B-SI et un type A/AC ?

Le RCCB de type B-SI est le plus robuste, il intègre les protections AC/A et F, avec un filtrage multifréquence électronique. Il est conçu pour les charges générant des perturbations DC ou des fréquences élevées.

Pour quels types de charge la protection de type B-SI est-elle nécessaire ?

Pour toutes les charges qui injectent des perturbations DC ou produisent des fréquences entre 16 et 4 000 Hz : variateurs de vitesse, convertisseurs photovoltaïques, véhicules électriques, onduleurs, équipement médical.

MODE D'EMPLOI VW3A7751 SCHNEIDER

Guide utilisateur....52

FRANÇAIS....54

Installation....54

Connexion ....55

LED - présence de tension....56

Test de fonctionnement ....57

Test dielectrique ....58

FAQ 59

Interrupteur différentiel iID (type B) SI Guide utilisateur

REMARQUE IMPORTANTE

■ L'installation, l'entretien et le remplacement éventuel de cet appareil doivent être effectués uniquement par un personnel qualifié.
■Cet appareil ne doit pas être réparé.
■ Toutes les réglementations locales, régionales et nationales applicables doivent être respectées lors de l'installation, l'utilisation, l'entretien et le remplacement de cet appareil.
■ Cet appareil ne doit pas être installé si, lors du déballage, vous observez qu'il est endommagé.
■ Schneider Electric ne peut être tenu responsable en cas de non-respect des instructions contenues dans ce document et dans les documents auxquels il se réfère.
■ Les instructions de service doivent être respectées tout au long de la durée de vie de cet appareil.

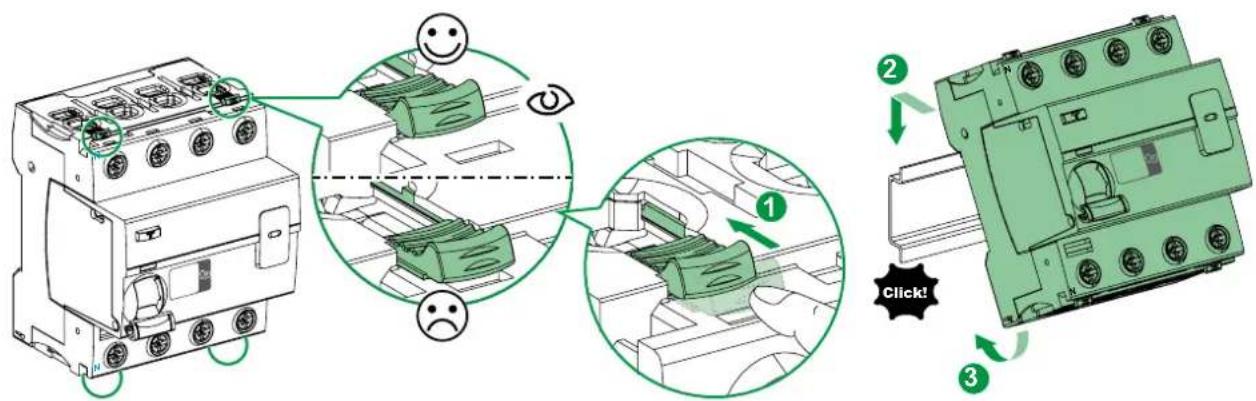

Installation

⚠️ DANGER

RISQUE DE CHOC ELECTRIQUE, D'EXPLOSION OU D'ARC ELECTRIQUE

■ Coupez toutes les alimentations avant de travailler sur cet appareil.
■ Utilisez un testeur de tension avec une tension nominale appropriée afin de vérifier que tous les conducteurs actifs ne soient pas alimentés.
■ Ne considérez pas la LED présence de tension comme un substitut du test de présence tension.
Le non-respect de ces instructions provoquera la mort ou des blessures graves.

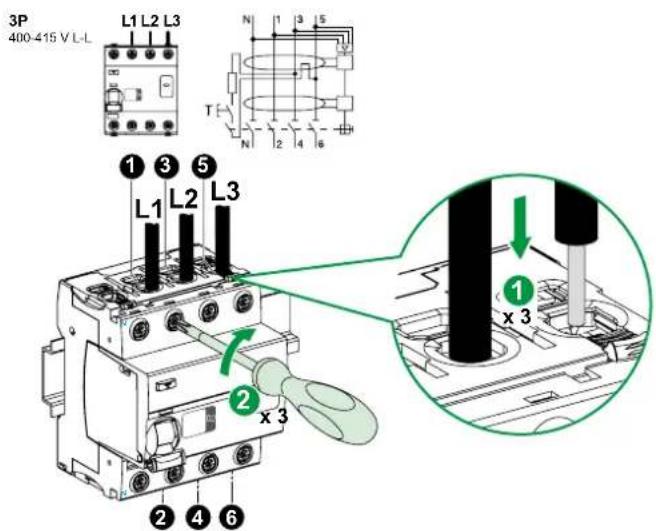

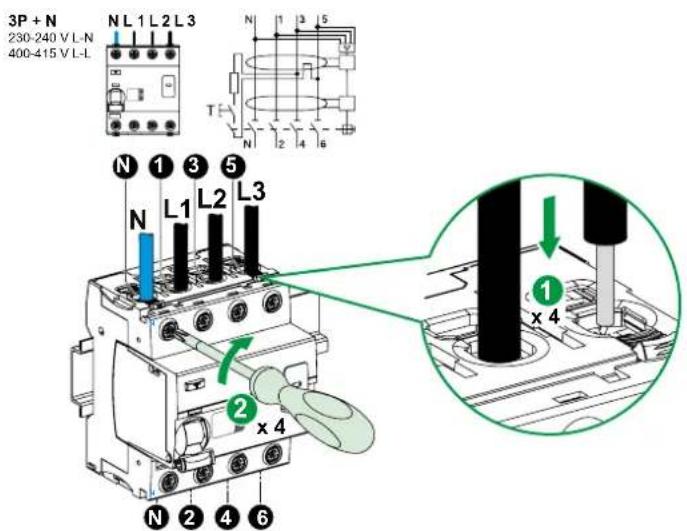

Connexion électrique

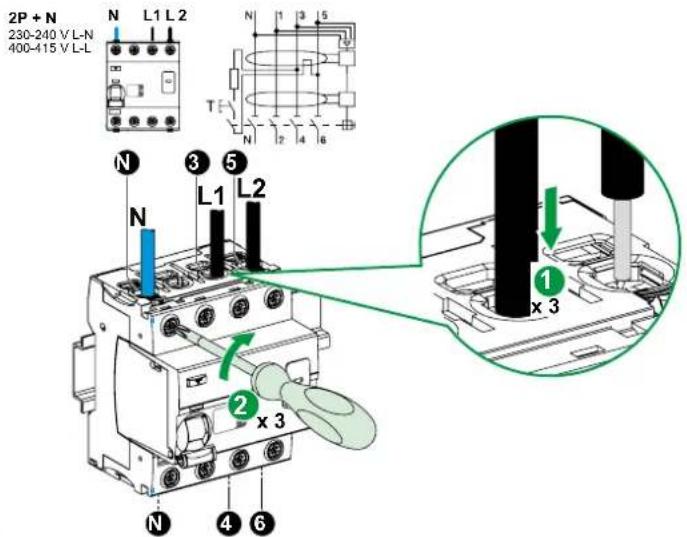

■ Raccordez tous les conducteurs actifs et les câbles externes (L1, L2, L3 et le conducteur neutre N) dans l'interrupteur en faisant attention à la direction du flux énergétique, à savoir que les bornes d'entrée sont N, 1, 3, 5 et le côté charge est N, 2, 4, 6.

■N'oubliez pas de tester votre produit après installation.

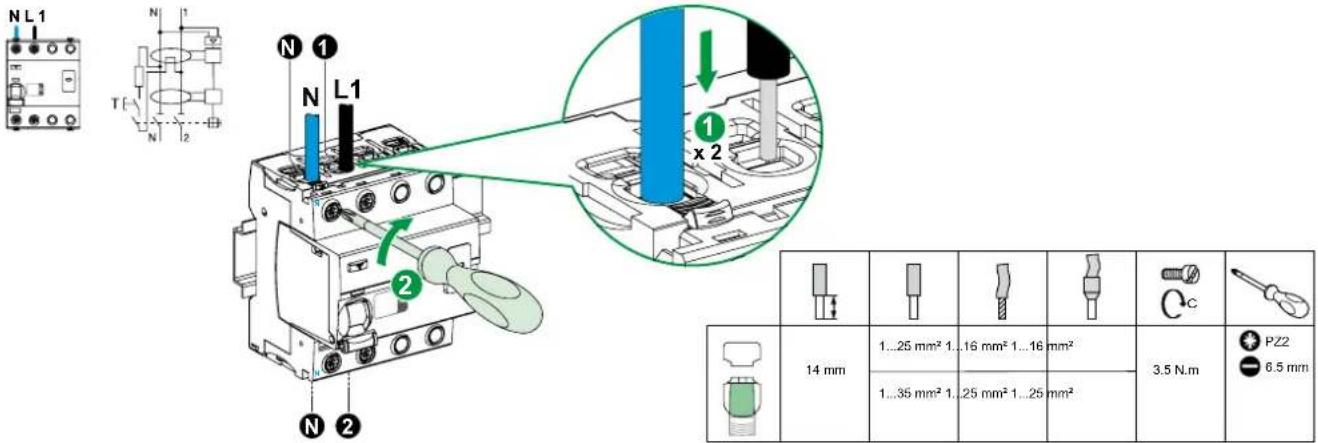

1P + N 230-240 V L-N

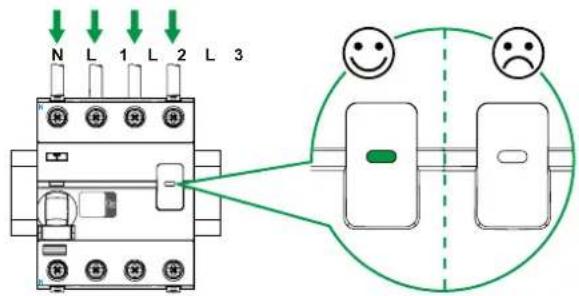

LED - présence de tension

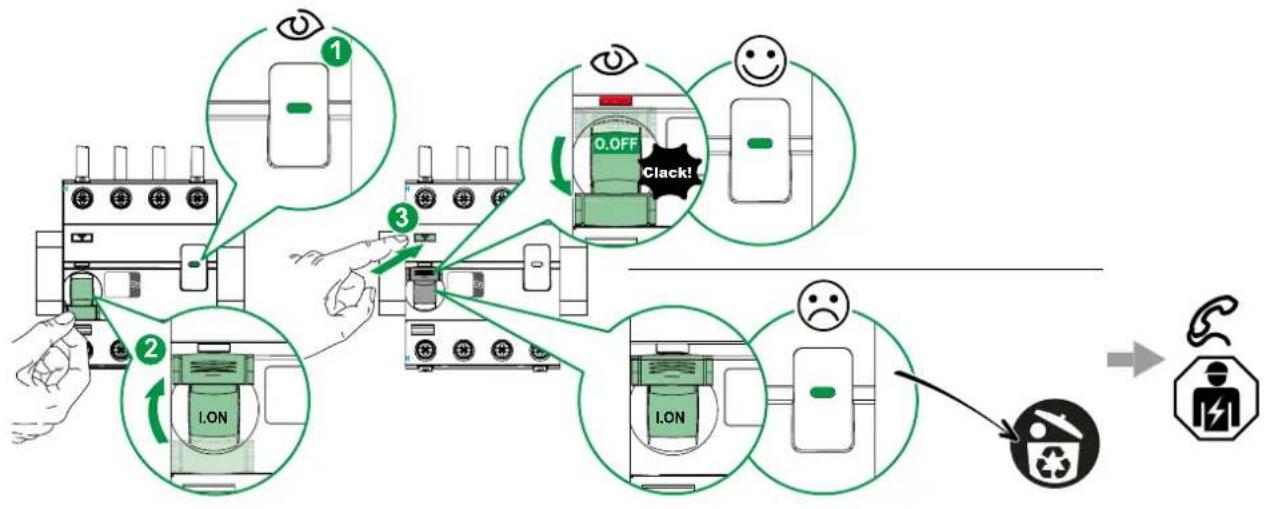

Test de fonctionnement

▲ AVERTISSEMENT

Lancez un test d'auto-diagnostic du produit après installation, puis régulièrement en appuyant sur le bouton Test (repéré par un T). (voir le schéma ci-dessous).

Le non-respect de ces instructions peut provoquer la mort, des blessures graves ou des dommages matériels.

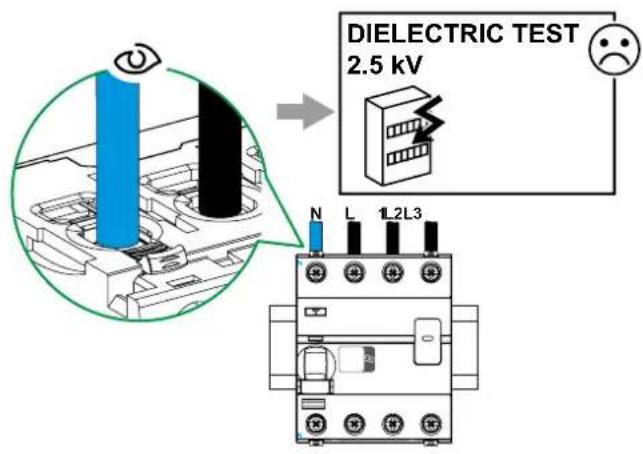

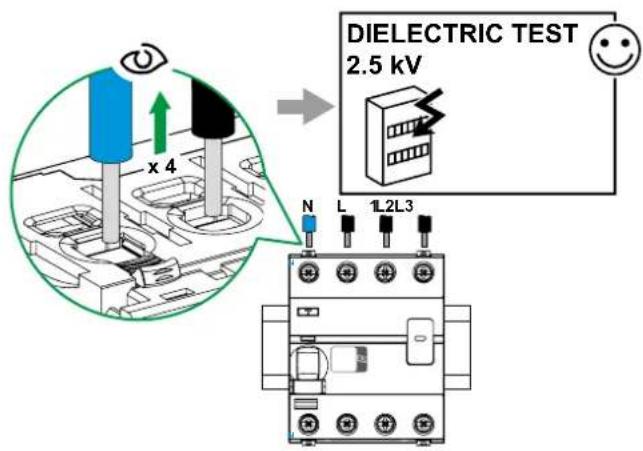

Déconnectez tous les câbles d'entrée et de sortie sur l'appareil Acti9 iID avant d'effectuer un test de résistance d'isolement (test diélectrique).

Le non-respect de ces instructions peut provoquer des dommages matériels.

Peut-on utiliser un interrupteur 4P iID type B-SI dans une application 2P ?

L'interrupteur 2P ilD B-SI est maintenant disponible.

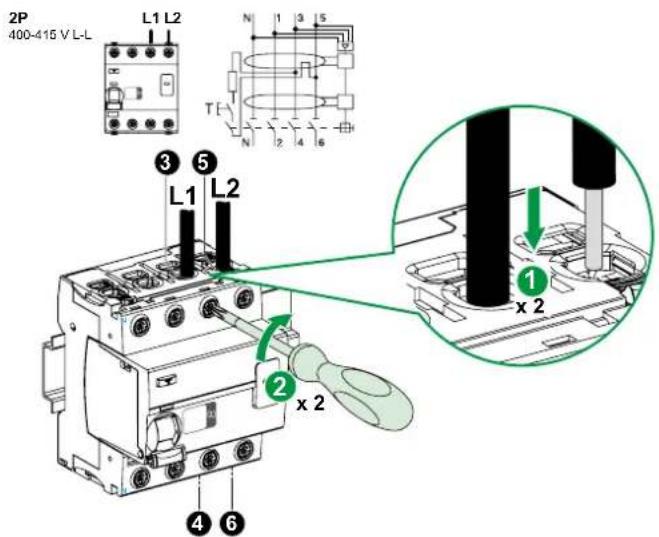

Si la tension est de 400 V, il est possible d'utiliser un produit ilD type B-SI 4P pour une application 2P en connectant les câbles entre 3/5 et 4/6.

Peut-on utiliser un interrupteur 4P iID type B-SI dans une application 3P ?

L'interrupteur 4P ilD est adapté aux applications 3P.

Quelle précaution doit-on prendre pour effectuer l'essai diélectrique conformément à la norme ?

Si l'essai diélectrique est effectué au-delà de 500 V (par exemple 2 kV 50 Hz), vous devez débrancher tous les câbles.

Quelle est la table de coordination pour l'interrupteur iID type B-SI ?

Les informations détaillées sur la coordination avec les disjoncteurs Schneider Electric se trouvent dans la table de coordination CA908023F, sur le site Web ou dans le catalogue Acti9.

Avez-vous des recommandations pour installer un dispositif à courant résiduel (RCD) connecté en amont ou en parallèle avec un interrupteur ilD de type B-SI ?

Pour plus d'informations, consultez le guide de protection différentielle CA908066F.

Quelle est la dissipation thermique en watts pour l'interrupteur ilD type B-SI ?

Pour plus d'information sur toutes les valeurs, consultez le catalogue CA908009F.

Où trouver les caractéristiques techniques sur les contacts pour auxiliaire Ouverture/Fermeture et Signal de Défaut ?

Pour tous les produits Acti9, vous trouverez des informations sur les contacts pour auxiliaire Ouverture/Fermeture (O/F) et Signal de Défaut (SD) dans le catalogue des auxiliaires CA907002F.

Quel est le temps de déclenchement de l'interrupteur ilD type B-SI ?

En complément aux normes CEI 61008-2 et CEI 62423, vous trouverez des informations dans le guide de protection différentielle N° CA908066F.

Que représente la valeur U_i ?

U_i=250 V 2P; U_i=500 V 4P, pour plus d'informations, voir le catalogue CA902055F.

Que représente la valeur U_imp ?

U_imp=6 kV ; pour plus d'informations, voir le catalogue CA902055F.

Les auxiliaires iD type B-SI sont-ils exempts de silicone ?

Oui, nos produits sont Green Premium, vous trouverez plus d'informations sur la fiche d'informations environnementales.

Peut-on installer un interrupteur ilD type B-SI sur un réseau DC?

Non, l'interrupteur ilD type B-SI est toujours installé sur la partie AC de l'installation. Aucun dispositif à courant résiduel (RCD) n'est disponible pour le réseau DC.

Quelle est la différence entre un disjoncteur RCCB de type B-SI et un disjoncteur RCCB de type A/AC ?

Le disjoncteur RCCB de type B-SI est le plus robuste du marché, sa conception intègre la protection AC/A et F, avec notamment des composants électroniques qui permettent le filtrage multifréquence.

Peut-on remplacer l'ancien disjoncteur RCCB type B-SI par le nouvel interrupteur Acti9 iID type B-SI ?

Oui, les 2 ont une même largeur de 4 modules et les performances du nouvel interrupteur Acti9 iID type B-SI ont été améliorées. Si vous utilisiez l'ancienne version 4P type B-SI pour une application 2P, vous pouvez maintenant utiliser la référence 2P.

Pour quels types de charge la protection de type B-SI est-elle nécessaire ?

Toutes les charges qui injectent des perturbations DC ou risquent de produire des fréquences entre 16 et 4 000 Hz dans le réseau.

Exemples : variateurs de vitesse (grues, pompes, élévateurs, système de climatisation, machines OEM), convertisseurs photovoltaïques, véhicules électriques, onduleurs, équipement médical.

L'interrupteur ilD type B-SI est-il compatible avec l'essai de court-circuit 3000 A 22,5 kA²s ?

Oui, l'interrupteur iID B-SI est compatible avec la norme applicable en Belgique.
