BRUKSANVISNING WDE002484 SCHNEIDER

Termostat med växlande kontakt 24V

Bruksanvisning

Art.nr WDE002484, WDE003484, WDE004484

För din säkerhet

FARA

Risk för livshotande skador p.g.a. elektrisk ström.

Allt arbete på apparaten ska utföras av utbildade elektriker. Följ nationella lagar och bestämmelser.

OBS!

Isolationsskyddet överensstämmer med IEC/EN 60730-1 vid korrekt montering på en plan, icke-ledande, icke-brännbar yta.

Beskrivning av termostaten

Termostatinsatsen (nedan kallad insats) reglerar temperaturen i torra och stängda utrymmen, så som lägenheter, skolor, hallar, verkstäder etc.

Termostatinsatsen kompletteras med en ram i samma system.

Välja rätt monteringsplats

• Montering på innerväggar mittemot värmekällan är att föredra.
• Monteringshöjd: ca 1,5 m över golvet.
• Ytterväggar och drag från fönster och dörrar bör undvikas.
• Det är viktigt att den varma luften i rummet när direkt fram till termostaten. Montering av termostateni hyllor eller bakom gardiner och liknande bör därför undvikas.

1,5 m

– Externa värmekällor försämrar termostatens precision. Undvik därför direkt solljus och närhet till tv-/radioapparater, uppvärmningsanordningar, lampor, skorstenar och värmerör.

- En dimmer alstrar också värme.

Om en termostatmonteras tillsammans med en dimmer i en kombinationsram, ska de två enheterna placeras så långt från varandra som möjligt. Om de placeras med den ena ovanpå den andra måste termostaten placeras under dimmern.

① Anslut insatsen enligt kopplingsschemat.

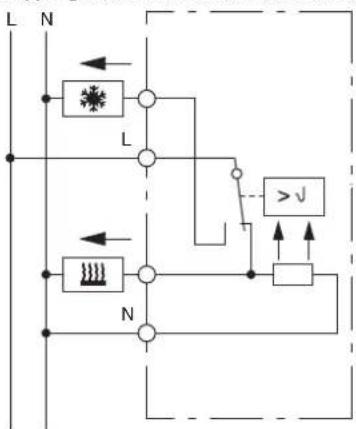

Kopplingsschema för insats med växlande kontakt

Symbol Förklaring:

Värme
Kylning

② Använd skruvarna i väskan och montera insatsen i den infällda dosan, på ett sådant sätt att stödringen ligger an mot väggytan (ovanpå tapeten).

③ Sätt ramen Ⓐ och centrumplattan Ⓓ på insatsen och fäst med skruven Ⓔ.
④ Tryck på inställningsvredet Ⓔ.

Driftsättning av termostaten

Vid driftsättning av termostaten ska du tänka på att de bimetalliska elementen behöver tid för att anpassas till rumstemperaturen. Därför kommer kopplingspunkten att avvika från rumstemperaturen direkt efter montering eller efter att ekonomidrift natt kopplats från. Koplingspunkten blir exakt efter ca 1 till 2 timmars driftstid.

Vi rekommenderar därför att först ställa in en temperatur som är högre än den faktiska, så att uppvämningen och temperaturutjämningen vid starten går snabbare. När den önskade temperaturen har uppnåtts kan inställningen ändras till det temperaturbörvärde som krävs.

Ⓐ Inställningsvred för temperaturförval

Använd inställningsvredet för att ställa in önskad temperatur. Skalan motsvarar ett temperaturområde på ca 5–30 °C.

Skala Temperatur i°C

*5
2	10
3	15
●20
5	25
6	30

Begränsning av temperaturinställningsområdet

Det finns två inställningsringar baktill på inställningsvredet. När de är monterade kan inställningsvredet bara ställas in innanför dessa gränser.

– Röd ring (max.): övre temperaturgräns
- Blå ring (min.): nedre temperaturgrän

Tekniska data

Märkspänning: 24 V AC

Temperaturinställnings-

område: 5 - 30 °C

Märkström

Värme: 10 (4) A

Kylning: 5 (2) A

Avvikelse: ca 0,5 K

Insatsen är störningsdämpad enligt EN 55014 och fungerar enligt driftsprincipen 1C.

Schneider Electric Industries SAS

Kontakta kundservicecentret i ditt land om du har några tekniska frågor.

schneider-electric.com/contact

Bimetalltermostat, innsats

Bruksanvisning

Art.-nr. WDE002484, WDE003484, WDE004484

For din sikkerhet

FARE

Begrensning av temperaturinnstillingsområde
