BRUGSANVISNING A9Z61263 SCHNEIDER

Brugervejledning....20

DANSK....22

Installation 22

Tilslutning 23

LED - tilstedeværelse af spænding 24

Test knap....25

Dielektrisk test....26

FAQ 27

iID fejlstrømsafbryder (type B) SI

Brugervejledning

Schneider Electric A350 110 AC20242 Type 10 PPT O-QFP Type 8 S1 25A 30mA Type B

VIGTIG BEMAERKNING

■ Installation, service og eventuel udskiftning af denne enhed må kun foretages af en uddannet elektriker.
■Enheden må ikke repareres.
■ Alle gældende lokale, regionale og nationale bestemmelser skal overholdes i forbindelse med installation, brug, service og udskiftning af enheden.
■ Enheden må ikke installeres, hvis du konstaterer skader på den i forbindelse med udpakningen.
■ Schneider Electric kan ikke drages til ansvar for skader, som skyldes manglende overholdelse af anvisningerne i dette dokument eller i andre dokumenter, som der henvises til i dette dokument.
■Serviceanvisningerne skal overholdes i hele enhedens levetid.

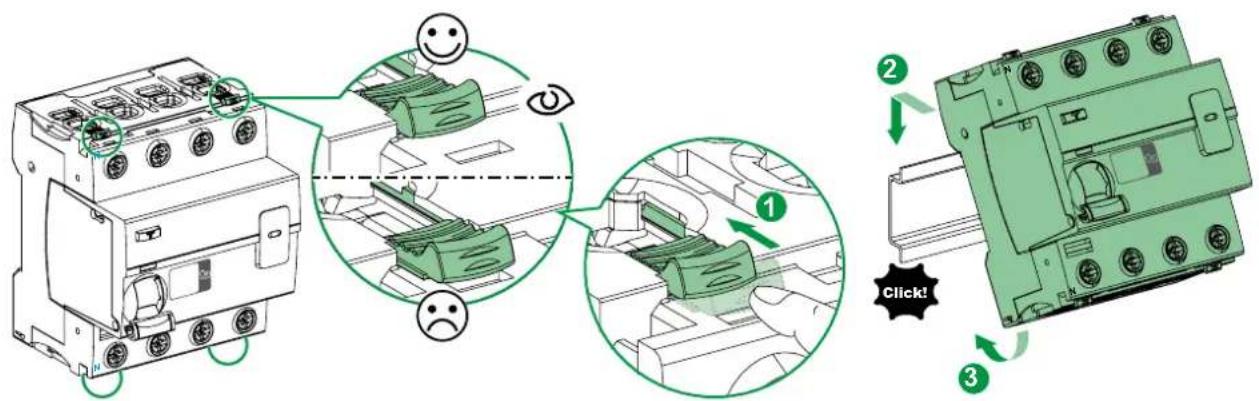

Installation

⚠️ ⚠️ FARE!

RISIKO FOR ELEKTRISK ST∅D, EKSPLOSION ELLER LYSBUE

■Afbryd al spænding fra enheden, før du udfører service på den.
■ Brug et korrekt dimensioneret voltmeter til at kontrollere, at alle aktive ledere er fri for spænding.
■ LED for tilstedeværelse af spænding må ikke anses for at erstatte en spændingstest.
Manglende overholdelse af disse instruktioner kan medføre død eller alvorlig personskade.

■ Før alle aktive ledere og udvendige kabler (L1, L2, L3 og den neutrale leder N) gennem afbryderen. Når du gør det, skal du være opmærksom på energiflowets retning, dvs. at de øverste terminaler er N, 1, 3, 5 bunden/afgangssiden side er N, 2, 4, 6. ■Glem ikke at teste produktet efter installation.

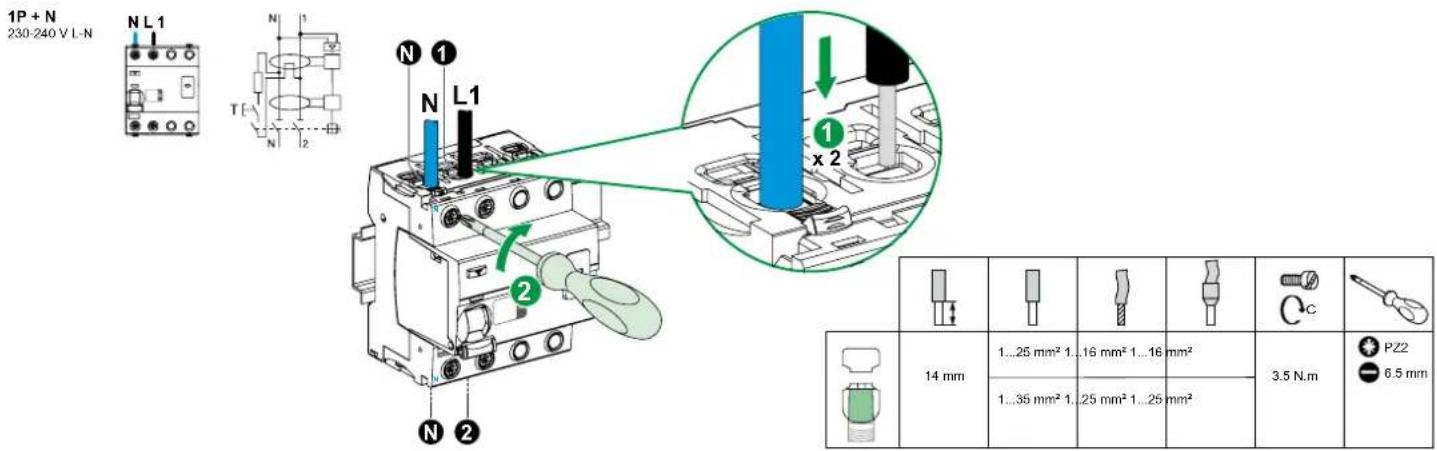

1P + N 230-240 V L-N NL1 N L1 N 1 2 1 x 2 14 mm 1...25 mm² 1...16 mm² 1...16 mm² 1...35 mm² 1...25 mm² 1...25 mm² Qc PZ2 6.5 mm

3P 400-415 V L-L L1 L2 L3 N 1 3 5 T N 12 14 16 ① ③ ⑤ L1 L2 L3 ② x 3 ② x 4 ② ④ ⑥ 3P + N 230-240 V L-N 400-415 V L-L NL 1 L2 L3 N 1 3 5 T N 12 14 16 ① x 4 ② x 4 ② x 4

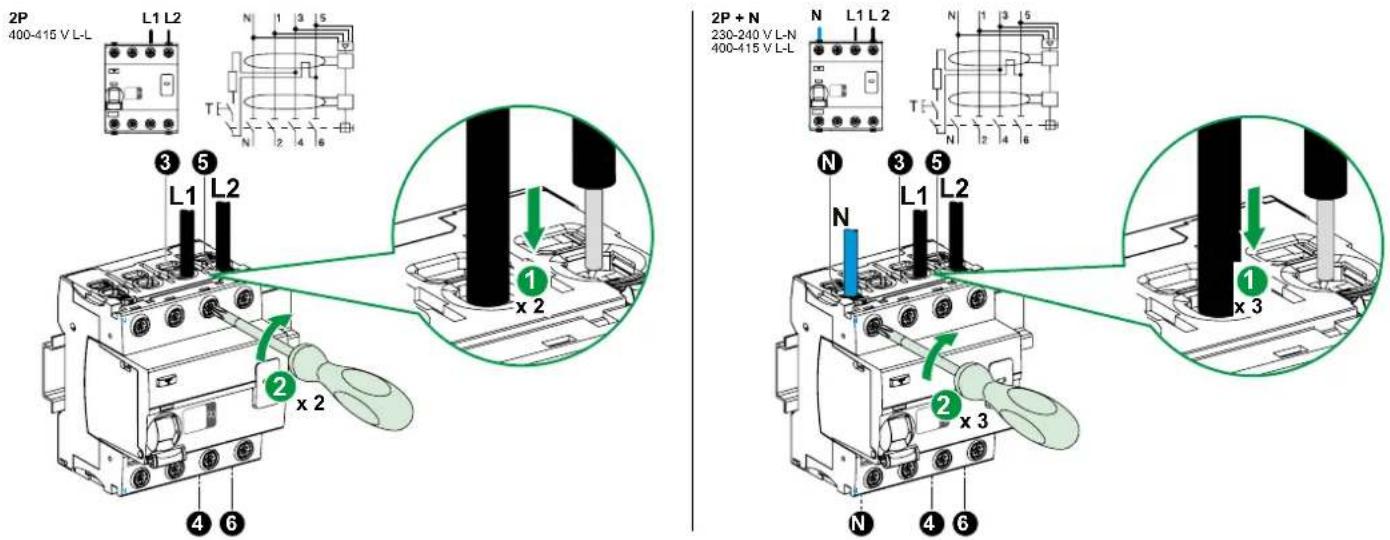

2P 400-415 V L-L L1 L2 N 1 3 5 TE N 2 4 6 ③ ⑤ L1 L2 ① x 2 ② x 2 ④ ⑥ 2P + N 230-240 V L-N 400-415 V L-L N L1 L2 N 1 3 5 TE N 2 4 6 ① x 3 ② x 3 ④ ⑥ N

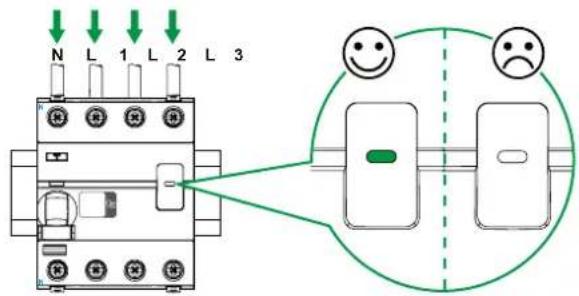

LED - tilstedeværelse af spænding

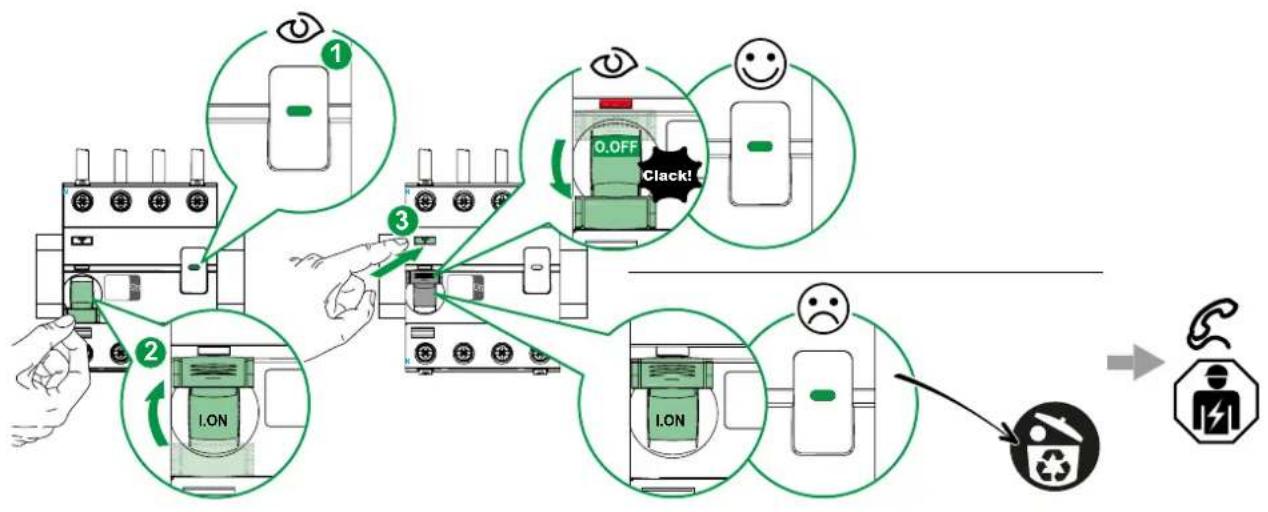

Kør en selvdiagnosetest af enheden efter installation og derefter med jævne mellemrum ved at trykke på knappen Test (markeret med T). (se tegning nedenfor).

Manglende overholdelse af disse instruktioner kan medføre død, alvorlig personskade eller beskadigelse af udstyr.

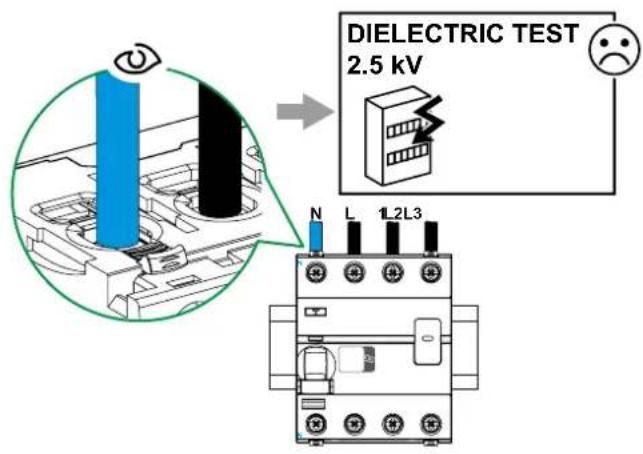

Afmontér/fjern alle indgangs- og udgangskabler til Acti9 iID enheden, før udførelse af en test af isolationsmodstand (dielektrisk test).

Hvis disse anvisninger ikke følges, kan det medføre beskadigelse af udstyret.

DIELECTRIC TEST 2.5 kV N L 1L2L3

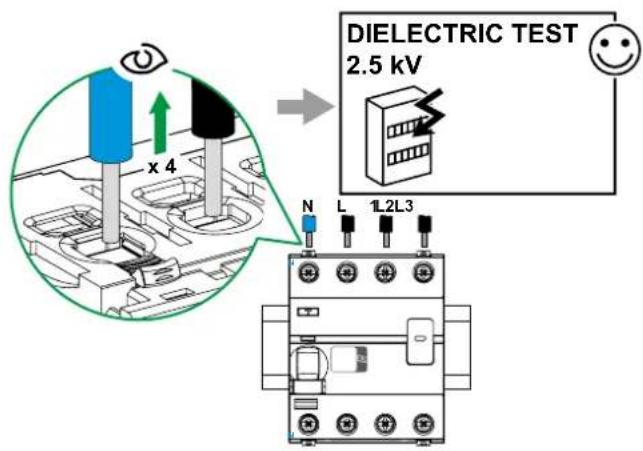

DIELECTRIC TEST 2.5 kV x 4 N L 1L2L3

FAQ

Kan vi bruge en 4P iID B-SI-type i en 2P-anvendelse?

iID B-SI 2P er nu tilgængelig.

Hvis spændingen er 400 V, er det muligt at bruge en 4P til en 2Pinstallation ved at tilslutte terminalerne mellem 3/5 og 4/6.

Kan vi bruge en 4P iID B-SI-type i en 3P-anvendelse?

IID 4P er velegnet til en 3P-anvendelse.

Hvilke forholdsregler skal jeg tage for at udføre den dielektriske test iht. standarden?

Hvis testen udføres over 500 V højdepunktet (f.eks. 2 kV 50 Hz), skal alle terminaler frakobles.

Hvad er koordinationstabellen for iID B-SI-typen?

Schneider Electric MCB'er giver komplette oplysninger i koordinationstabellen på tekdk.dk eller kontakt kundecentret.

Hvilke anbefalinger har du til en RCD-tilsluttet Upstream eller parallelt med en iID B-SI-type?

Du kan finde flere oplysninger i Earth Leakage Protection Guide på tekdk.dk eller SE.dk CA908066E.

Hvad er varmespredningen for iID B-SI-typen i Watt?

Du kan finde flere oplysninger om alle normeringer i på vores hjemme side SE.dk eller tekdkok.dk CA908009E.

Hvor kan jeg finde de tekniske kendetegn af kontakterne for Åbn/Luk fejlsignalhjælpefunktionen?

For alle Acti9-produkter kan du finde oplysninger om hjælpefunktionskataloget til Åbn/Lukfejlsignalhjælpefunktionen på tekdk.dk CA907002E.

Hvad er udløsningstiden for ID B-SI-typen?

Ud over standarderne IEC 61008-2 og IEC 62423 kan du finde flere oplysninger i tekdk.dk eller kontakt kundecentret CA908066E.

Hvad er U _i -værdien?

U_i=250 V 2P; U_i=500 V 4P. Du kan finde flere oplysninger på SE.com CA902055E.

Hvad er U _Imp -værdien?

U_imp=6 kV. Du kan finde flere oplysninger på SE.com CA902055E.

Er iID B-SI-type med hjælpefunktioner fri for silikone?

Ja. Vores produkter er fuldstændig grønne. Du kan finde flere oplysninger på miljørket Green Premium på SE.com.

Kan iID B-SI-typen installeres på DC-netværk?

Nej. iID B-SI-typen er altid installeret på AC-delen af installationen.

Hvad er forskellen mellem B-SI-type RCCB og A/AC-type RCCB?

B-SI-type RCCB er den stærkeste RCCB på markedet. Den inkluderer AC/A- F-beskyttelse i sit design, herunder elektronik, der kan filtrere multifrekvenser.

Kan jeg udskifte den gamle B-SI-type RCCB med den nye iID B-SI-type Acti9?

Ja. De bygger begge på 4 moduler, og ydelsen af den nye iID B-SI-type Acti9 er blevet forbedret.

Hvis du bruger den gamle B-SI-type 4P-version til en 2P-anvendelse, kan du ny bruge 2Preferencen.

Hvilken type ladning kræver B-SI-typebeskyttelse?

Alle ladninger, der injicerer 3faset DC-forstyrrelse, eller som kan producere frekvenser mellem 16 til 4.000 Hz i netværket.

Eksempel: 3faset Speed Drive/frekvensomformer (kraner, pumper, lifte, HVAC, OEM-maskiner), konvertere til Photovoltaic, elektrisk køretøj, UPS-udstyr, medicinsk udstyr.

Hvilke forholdsregler må jeg ta for å utføre den dielektriske testen i henhold til standarden?

Hva er U _i -verdien?

U_i=250 V 2P; U_i=500 V 4P. Du finner mer teknisk informasjon om Schneider Electric's produkter i Acti9-katalogen eller på våre nettsider. CA902055E.

Hva er U _imp -verdien?

U_imp=6 kV. Du finner mer teknisk informasjon om Schneider Electric's produkter i Acti9- katalogen eller på våre nettsider. CA902055E.

Er iID B-SI-typen med tillegg fri for silikon?

Kan jeg erstatte den gamle B-typen jordfeilbryter med den nye Acti9 iID B-SI-typen?

Hva slags belastning trenger beskyttelse med B-SI-type?
