GEBRUIKSAANWIJZING KCA-R110 KENWOOD

Voorzorgen bij het gebruik 01

Accessoires 03

Naam onderdeel 03

Installatie en aansluiting....04

Specificaties 10

• De schermafbeeldingen en gebruiksvoorbeelden in dit document zijn gemaakt om de bedieningsprocedures te verduidelijken.
• Sommige schermafbeeldingen kunnen afwijken van de feitelijke schermen of voorbeelden van handelingen worden in feite niet uitgevoerd.

Disclaimer

- JVCKENWOOD aanvaardt geen aansprakelijkheid voor schade ondervonden door de klant of derden als gevolg van onjuist of juist gebruik van dit product, een storing tijdens het gebruik van dit product, of andere problemen, behalve wanneer een dergelijke aansprakelijkheid door de wet wordt oplegt.

Copyright

• Onder copyright-wetgeving mag opgenomen video-, beeld- en audio-inhoud alleen worden gebruikt voor persoonlijke doeleinden, tenzij de copyrighthouder aanvullende toestemming geeft.
• Opname van een evenement zoals een show, uitvoering of tentoonstelling kan beperkt of verboden zijn ook als u dat voor uw eigen plezier doet.

Voorzorgen bij het gebruik

Voorzorgen en mededelingen

Waarschuwing! Bedien het apparaat niet tijdens het rijden. Het gebruik van dit product verandert niets aan de volle verantwoordelijkheid van de bestuurder voor zijn of haar gedrag, inclusief het naleven van verkeersregels en voorschriften om ongevallen, lichamelijk letsel of materiële schade te voorkomen.

• Voor uw eigen veiligheid moet u de bedieningselementen van het product niet tijdens het rijden bedienen.
• Zorg ervoor dat u de kabel op een geschikte plaats bevestigt, zodat het zicht van de bestuurder en het gebruik van airbags niet wordt gehinderd.
• Probeer niet het apparaat te repareren. De interne onderdelen kunnen niet worden gerepareerd. Vervang de eenheid als deze is beschadigd of blootgesteld aan overmatig vocht.

Verzorging van het apparaat

Goede verzorging van het apparaat waarborgt een probleemvrije werking en vermindert het risico op schade.

• Houd het apparaat uit de buurt van overmatig vocht en extreme temperaturen.
• Vermijd blootstelling van het apparaat aan direct zonlicht of sterk ultraviolet licht voor langere tijd.
• Plaats niets bovenop het apparaat en laat geen objecten op het apparaat vallen.
• Laat het apparaat niet vallen en stel het niet bloot aan hevige schokken.

- Stel het apparaat niet bloot aan plotselinge en extreme temperatuurveranderingen. Dit kan condensatie in het apparat veroorzaken, waardoor schade kan ontstaan. Bij vochtcondensatie moet u het apparaat volledig laten drogen.

- Reinig het apparaat nooit terwijl dit is ingeschakeld. Gebruik een zachte, pluisvrije doek om het scherm en de buitenzijde van uw apparaat af te vegen.

- Probeer nooit om het apparaat te demonteren, te repareren of aan te passen. Demontage, aanpassing, of poging tot reparatie kan schade veroorzaken aan het apparaat en zelfs lichamelijk letsel of schade aan eigendommen veroorzaken.

- Ontvlambare vloeistoffen, gassen of explosieve materialen niet in dezelfde ruimte bewaren of vervoeren als het apparaat, diens onderdelen of accessoires.

- Om diefstal te voorkomen, laat het apparaat en toebehoren niet zichtbaar achter in een onbewaakt voertuig.

• Oververhitting kan het apparaat beschadigen.

Richtlijnen voor installatie

• Installeer het apparaat zo, dat dit het uitzicht van de bestuurder niet hindert.
• Installeer het apparaat binnen het wisbereik van de ruitenwisser.
• Installeer het apparaat niet over een sticker voor de voertuiginspectie of een andere sticker.
• Installeer het apparaat niet zo, dat dit het rijden of de werking van de airbags stoort.
• Als het apparaat verkeerd is geïnstalleerd, werken mogelijk de registratie van gebeurtenissen of de registratie van het parkeren niet goed.
• Raadpleeg "Installatie en aansluiting" voor de positie van de installatie, de hoek en andere informatie om het apparat correct te installeren.
• Installeer het apparaat niet in de buurt van een digitale tv-antenne of een elektrisch component. Dat kan de gevoeligheid van de ontvanger beperken of flikkeren en ruis veroorzaken.
• Maak voor installatie van het apparaat het montagevlak schoon met een zachte schoonmaakdoek om alle vuil en vet van het montagevlak te verwijderen. Bij herbevestiging met bijvoorbeeld dubbelzijdig plakband kan de hechtkracht teruglopen waardoor het apparaat kan vallen.
• Laat het apparaat na montage 24 uur onaangeroerd zodat de hechtkracht van de houder kan verbeteren. Als u dit niet doet, kan de hechtkracht verzwakken en het apparat vallen.
• Zet het snoer op zijn plaats vast met plakband of iets dergelijks zodat het niet in de weg zit tijdens het rijden.

Voorzorgen bij het gebruik

• Blokkeer de cameralens niet, laat deze niet vuil worden, en plaats daar geen reflecterend voorwerp dichtbij.
• In Video opnames kunnen LED-verkeerslichten lijken te knipperen. JVCKENWOOD aanvaardt geen aansprakelijkheid met betrekking tot het onderscheiden of registeren van verkeerslichten.
• Een coating op de voorruit van het voertuig kan de opnamekwaliteit beïnvloeden.
• We kunnen niet garanderen dat het apparaat onder alle omstandigheden de video kan registreren.

Reiniging van het apparaat

• Als het apparaat vuil is, veeg het dan af met een droge siliconendoek of een andere zachte doek. Als het apparaat heel vuil is, verwijder het vuil dan met een doek met een neutraal schoonmaakmiddel en veeg het middel er af. Als u het apparaat afveegt met een harde doek of met een brandbare substantie zoals thinner of alcohol kunnen krassen, vervormingen, verslechtering of andere schade ontstaan.
• Als de lens vuil is, veeg deze dan voorzichtig af met een zachte doek, bevochtigd met water. Als u de lens krachtig afveegt met een droge doek, kunnen krassen ontstaan.

Als u een probleem met het apparaat merkt, schakel dan de stroom naar het apparaat uit en neem contact op met uw dealer of het dichtstbijzijnde onderhoudscentrum van JVCKENWOOD.

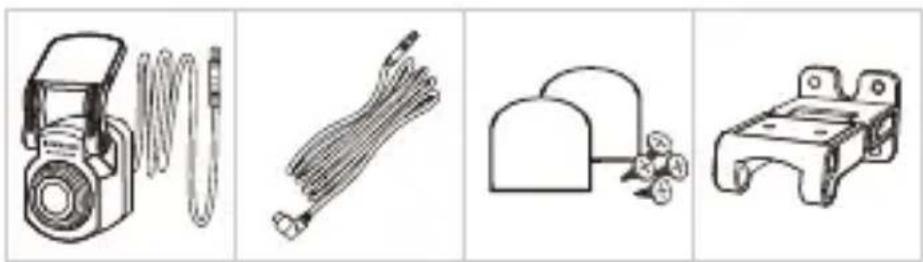

Toebehoren

Controleer voordat u begint of u alles heeft wat hieronder staat.

2,5m achter camera
5,5 m USB-C-kabel
Zelfklevende pads en schroeven
Beugel met dubbele verbinding

* Het uiterlijk van het product kan enigszins afwijken van de bovenstaande afbeelding.

Benaming onderdelen

Achter camera

Achter camera 2 3 1 . Achter camera. . Kabelconnector camera achteraan. . Zelfklevende houder.

1. Achter camera.
2. Kabelconnector camera achteraan.
3. Zelfklevende houder.

Kabel achter camera

4 5

1. Kabelconnector.
2. CAM-IN-connector.

Volg onderstaande instructies bij de eerste installatie :

Aanbevolen installatiestand

• Installeer het apparaat zo, dat dit het uitzicht van de bestuurder niet hindert.
• Installeer het apparaat binnen het wisbereik van de ruitenwisser.

Let op

Let op de volgende punten wanneer u het stroomsnoer door de voorste zuil of een ander onderdeel heen trekt.

• Leg het snoer voor of achter de airbag zodat de airbag naar behoren kan werken.
• Mocht de stijlafdekking in het voertuig vast zijn gezet met speciale klemmen of iets dergelijks, dan moeten deze mogelijk worden vervangen na opening/verwijdering. Neem contact op met de dealer van de auto over het verwijderen van de stijlafdekking en de beschikbaarheid van vervangende onderdelen.
• Zet het snoer op zijn plaats vast met plakband of iets dergelijks zodat het niet in de weg zit tijdens het rijden.

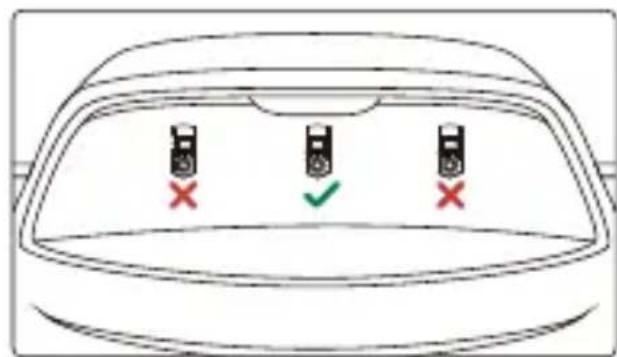

(1) SELECTEER EEN LOCATIE OP DE ACHTERRUIT

Kies een locatie op de achterruit, bevestig de zelfklevende bevestiging en plaats de achter camera op zijn plaats. De achterste camerabevestiging is ontworpen voor schuine ruiten of verticale/vlakke ruiten.

- Het wordt aanbevolen om de camera voor de achterruit te plaatsen binnen de ruitenwisserzone bovenaan de achterruit om een zo duidelijk mogelijk beeld op te nemen. Zorg ervoor dat de verwarmingsroosters het zicht niet belemmeren.

Met de extra speciale beugel met dubbele verbinding kunt u de achtercamera op een verticaal oppervlak installeren, waardoor verschillende installatiehoeken en compatibiliteit met verschillende automodellen mogelijk zijn.

Losmaken

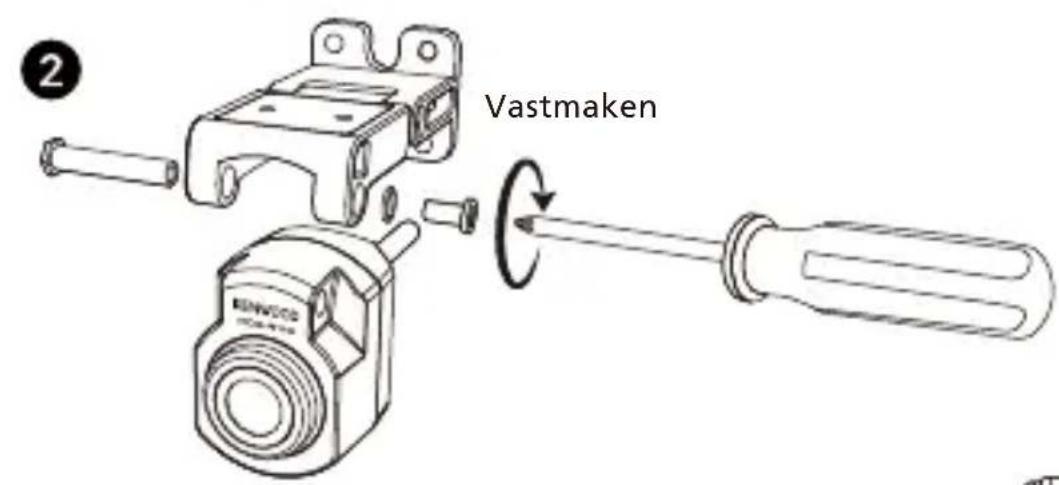

2 Vastmaken

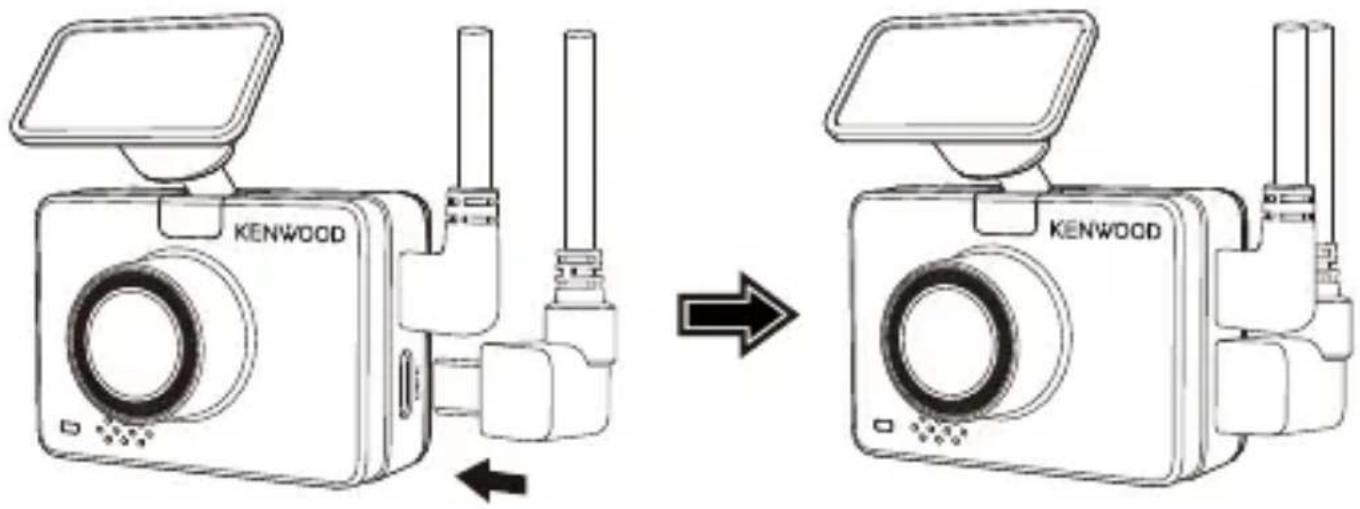

Gebruik de CAM IN-poort aan de zijkant van de voorste dashcam en sluit de achterste camerakabel aan.

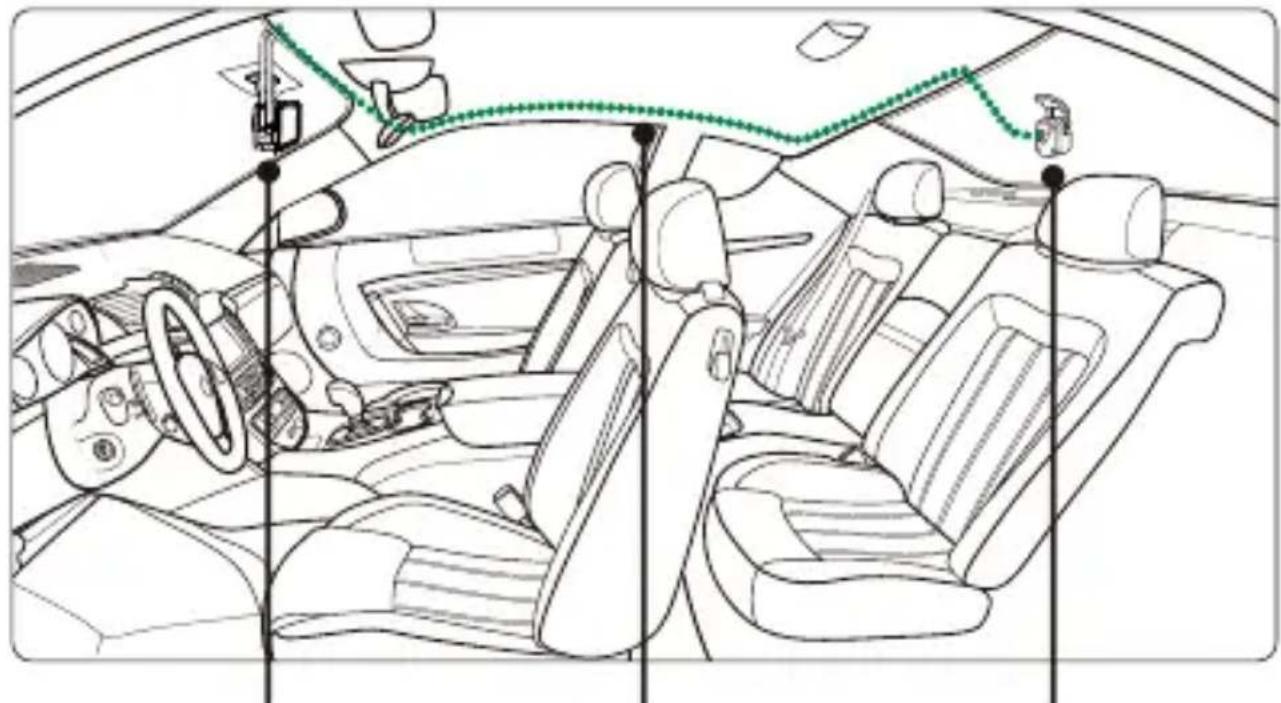

Leid de kabel van de achtercamera door het voertuig naar de achterruit en stop de kabel weg. Het uiteinde van de kabel moet door de zijkant van de hemel naar de achterkant van het voertuig lopen, zodat u de achtercamera kunt aansluiten en monteren op de door u geselecteerde positie.

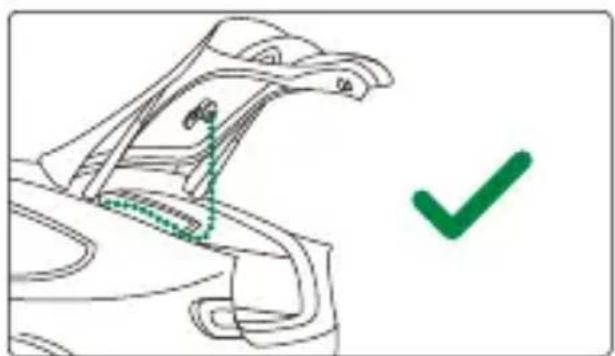

- Laat voor het openen van de achterklep ongeveer 3 tot 5 centimeter extra kabel aan het uiteinde van het voertuig om voldoende kabelverbindingen te garanderen en de achterklep gemakkelijk te kunnen openen zonder de achter camera te bewegen.

- Controleer de locaties van alle airbags in de handleiding van het voertuig. Leid de kabel NIET over de airbags om te voorkomen dat de werking van de airbags wordt verstoord en er een probleem ontstaat met de goede werking van de airbags.

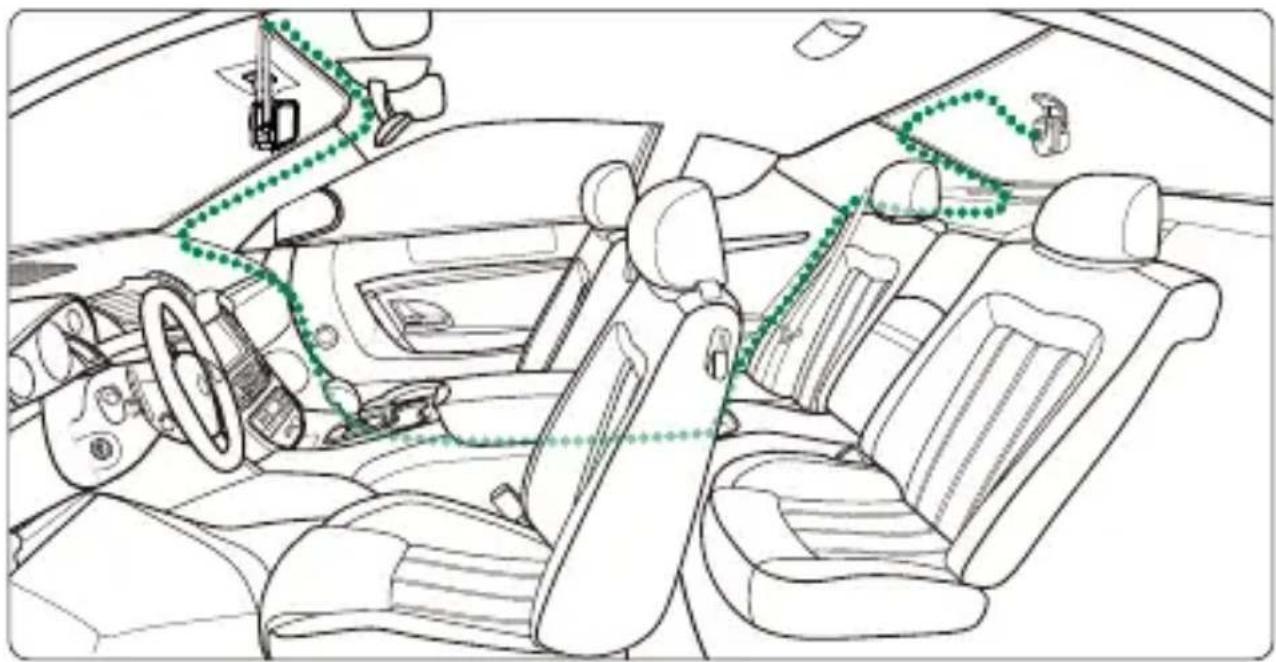

- Voor voertuigen met dakraam en gordijnairbag moet de kabel lopen vanaf de onderkant van de bekleding van het tapijt aan passagierszijde, langs de zijkant van de achterbank, naar de achterruitlijst en naar de geselecteerde positie.

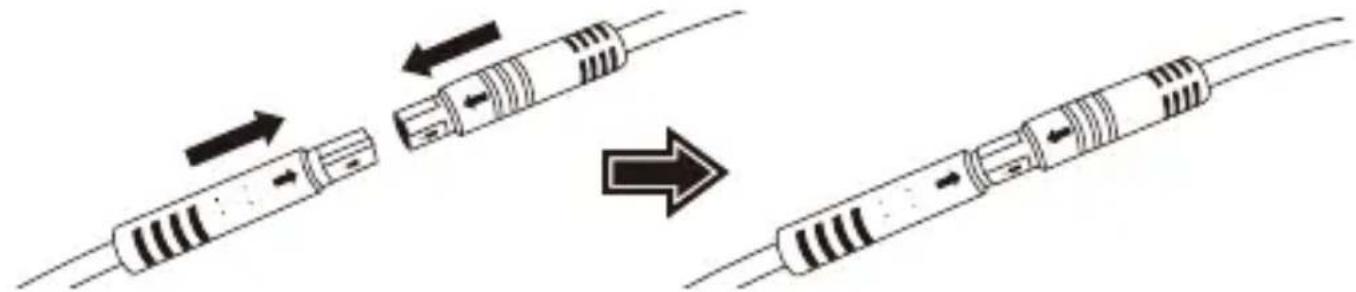

Wanneer alle kabels op hun plaats zitten, sluit u de kabel van de achtercamera aan op de achtercamera, lijn de kabelpennen uit om de kabelverbinding te beveiligen. Controleer de dashcam aan de voorkant om er zeker van te zijn dat de achtercamera correct werkt.

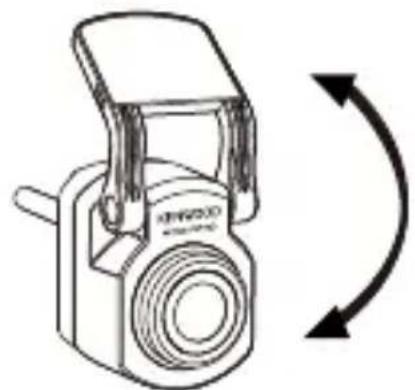

Zodra de houder is ingesteld op de achterruit, moet u ervoor zorgen dat het display op de dashcam aan de voorkant (voor- en achteraanzicht) horizontaal zijn. Druk tijdens het opnemen op de schermkeuzeknop 📄 om over te schakelen van het display achter naar het volledige scherm, waarbij u de camera achter dienovereenkomstig aanpast. Zorg ervoor dat het display in het midden staat, probeer NIET om de dashcam tijdens het rijden aan te passen.

- U kunt de dashcam ook aansluiten op uw mobiele apparaat en KENWOOD DASH CAM MANAGER downloaden op App Store / Google Play. Gebruik de Live View-functie om de achtercamera in te stellen.

- Als u het nog steeds te veel moeite vindt of het niet zelf wilt doen. Dan raden we u aan om uw lokale betrouwbare Auto installatie service punt te vinden om te vragen naar de installatie van de dashcam. De kosten kunnen per winkel verschillen. Raadpleeg en controleer de reputatie van de winkel voordat u het installeert.

- We hebben de achtercamera waterdicht ontworpen met een IP67-classificatie (IP67 waterdicht voor het cameragedeelte), zodat u de camera buiten de auto kunt plaatsen zonder bang te hoeven zijn voor zware regen of sneeuw. Hierdoor krijgt u duidelijkere videobeelden. In tegenstelling tot gewone dashcams die alleen op de achterruit geplaatst kunnen worden, levert het plaatsen van de camera buiten de auto direct een betere beeldkwaliteit op, omdat er geen warmte-isolerende folies zijn die het zicht belemmeren. Om de camera buiten uw auto te installeren, hebt u echter professionele bedrading en installatie nodig. Als u de camera buiten uw auto wilt installeren, ga dan naar een winkel en laat een professional de camera voor u installeren om gevaar of schade te voorkomen.

Specificaties

Beeldsensor	2M Pixel
Beeldsnelheid	30fps
Opnameresolutie	1920 x 1080 (2M)
Opnameformaat	H.264 (MP4)
Lens	F=2.0 Lens met vaste brandpuntsafstand
Beeldhoek	Diagonaal: 131,6°
Bedrijfsspanning	5,0 V DC
Stroomverbruik	300mA
Bedrijfstemperatuur	-10°C tot 60°C
Afmetingen	2" x 1-1/16" x 1-1/4"50mm x 27mm x 32mm
Gewicht	10.6oz / 300g
Kabellengte	26'-3" / 8m

Contenuti

Conformiteitsverklaring met betrekking tot EMC-richtlijn 2014/30/EU

Conformiteitsverklaring met betrekking tot RoHS-richtlijn 2011/65/EU

Fabrikant:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi, Kanagawa 221-0022, JAPAN

EU-vertegenwoordiger:

JVCKENWOOD Europa B.V.

Rendementsweg 20 B-9, 3641 SL Mijdrecht, NEDERLAND
