MANUAL DE USUARIO KCA-R110 KENWOOD

Cura del dispositivo

Antes de utilizar el producto.... 01

Precauciones de uso.... 01

Accesorios 03

Nombre de las piezas 03

Instalación y conexión.... 04

Especificaciones 10

Antes de utilizar el producto

• Las imágenes de la pantalla y los ejemplos de funcionamiento de este documento se crearon para explicar los procedimientos de funcionamiento.
• Puede ver imágenes de la pantalla que sean diferentes a las pantallas reales o ejemplos de operaciones no realizados actualmente.

Renuncia de responsabilidad

- Tenga en cuenta que JVCKENWOOD no asumirá ninguna responsabilidad por los daños sufridos por el cliente o un tercero como consecuencia del uso incorrecto de este producto, un error durante el uso de este producto u otro problema, o debido al uso de este producto, a menos que tal responsabilidad sea reconocida por la ley.

Derechos de propiedad intelectual

• El vídeo, la imagen y el contenido de audio grabados no se pueden utilizar para fines distintos del disfrute personal sin el consentimiento del titular de los derechos de autor, tal y como se especifica en la Ley de derechos de propiedad intelectual.
• Tenga en cuenta que la grabación de un evento, como un espectáculo, una representación o una exposición puede estar restringida incluso cuando se haga para disfrute personal.

Precauciones de uso

Precauciones y avisos

¡Advertencia! No utilice el dispositivo mientras conduce. A pesar del uso de este producto, el conductor sigue teniendo toda la responsabilidad por su comportamiento. Esta responsabilidad incluye el cumplimiento de todas las normas de tráfico para evitar accidentes, lesiones personales o daños materiales.

• Por su propia seguridad, no utilice los controles del producto mientras conduce.
• El cable de manera que no obstaculice la visión del conductor ni la zona de acción de los airbag.
• No intente reparar la unidad por sí mismo. En el interior no hay ninguna pieza que necesite mantenimiento. Cambie la unidad si está dañada o expuesta a una humedad excesiva.

Cuidar el dispositivo

Un buen mantenimiento del dispositivo garantizará un funcionamiento sin problemas y reducirá el riesgo de daños en el mismo.

• Mantenga el dispositivo alejado de lugares con mucha humedad y con temperaturas extremas.
• No exponga el dispositivo a la luz solar directa ni a luz ultravioleta intensa durante prolongados períodos de tiempo.
• No coloque nada sobre el dispositivo ni deje caer objetos en este.
• No deje caer el dispositivo ni lo someta a impactos fuertes.
• No someta el dispositivo a cambios de temperatura bruscos o severos. Si no sigue esta recomendación se podría provocar condensación por humedad dentro de la unidad, lo que podría dañar el dispositivo. En el caso de que se produzca condensación por humedad, deje que el dispositivo se seque por sí mismo completamente antes de utilizarlo.
• Nunca limpie el dispositivo con la alimentación encendida. Utilice un paño suave y sin pelusas para limpiar el exterior del impositivo.
• Nunca intente desmontar, reparar o realizar ninguna modificación en el dispositivo. El desmontaje, la modificación o cualquier intento de reparar el dispositivo podría producir daños en este, así como lesiones personales o daños materiales. Además, las garantías quedarían invalidadas.
• No almacene o transporte líquidos inflamables, gases o materiales explosivos en el mismo compartimiento que el dispositivo, sus piezas o accesorios.
• Para disuadir a los ladrones, no deje el dispositivo ni los accesorios a la vista en un vehículo desatendido.
• El exceso temperatura puede dañar el dispositivo.

Precauciones para la instalación

• Instale el dispositivo en una posición donde no obstaculice la visión del conductor.
• Instale el dispositivo dentro del alcance de limpieza si cuenta con limpiaparabrisas.
• Tenga cuidado de no instalar el dispositivo sobre la pegatina de inspección del vehículo u otra pegatina.

- Tenga cuidado de no instalar el dispositivo donde interfiera con la conducción o el funcionamiento del airbag.

- Si el dispositivo está instalado incorrectamente, la grabación de eventos o la grabación en estacionamiento pueden no funcionar correctamente.

- Consulte la sección "Instalación y conexión" para obtener información sobre la orientación de la instalación, el ángulo de instalación y otra información y, después, instale el dispositivo correctamente.

- No instale el dispositivo cerca de una antena de televisión digital terrestre o de un componente eléctrico. De lo contrario, puede reducir la sensibilidad del receptor o causar fluctuaciones y ruido.

- Cuando fije el dispositivo con el soporte adhesivo, use un paño de limpieza disponible en el mercado o similar para limpiar toda la suciedad y la grasa de la superficie de instalación. Si el dispositivo se vuelve a fijar o montar utilizando, por ejemplo, una cinta de doble cara multiusos, la resistencia de la adherencia puede debilitarse y hacer que el dispositivo se caiga.

- Después de montar el dispositivo, déjelo durante 24 horas antes de usarlo para permitir que la resistencia de montaje del soporte adhesivo mejore. De lo contrario, la adherencia del soporte adhesivo puede debilitarse y el dispositivo podría caerse.

- Fije el cable en su lugar con cinta adhesiva o similar para que no interfiera con la conducción.

Precauciones de uso

• No bloquee la lente de la cámara, no la ensucie y no coloque un objeto reflectante cerca de ella.
• Cuando se graban los semáforos de LED, es posible que los vídeos en los que aparecen se graben con fluctuaciones o parpadeos. JVCKENWOOD no asume ninguna responsabilidad con respecto a la distinción o la grabación de los semáforos.
• Si se usa revestimiento en el parabrisas del vehículo, la calidad de grabación puede verse afectada.
• No se garantía que el dispositivo pueda grabar vídeo en todas las condiciones.

Limpiar el dispositivo

- Cuando el dispositivo esté sucio, limpie lo con un paño de silicona seco u otro paño suave. Si el dispositivo está muy sucio, quite la suciedad con un paño que contenga un producto de limpieza neutro y retire el producto de limpieza. Limpiar el dispositivo con un paño duro o usar una sustancia volátil como un diluyente o alcohol puede causar arañazos, deformaciones, deterioro u otros daños.

- Cuando la lente esté sucia, límpiela con cuidado con un paño suave humedecido con agua. Si frota la lente con fuerza con un paño seco puede provocar arañazos.

Si observa algún problema con el dispositivo, desconecte la alimentación del mismo y, a continuación, póngase en contacto con su distribuidor o con el centro de servicio de JVCKENWOOD más cercano.

Accesorios

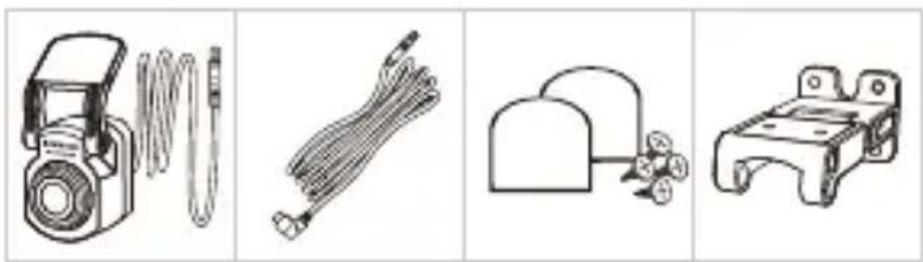

Antes de comenzar, compruebe que tiene todo lo que se indica a continuación.

Cámara trasera de 2,5 m
Cable USB-C de 5,5 m
Almohadillas adhesivas y tornillos
Soporte de doble articulación

* La apariencia del producto puede diferir ligeramente de la mostrada anteriormente.

Nombre de las piezas

Cámara trasera

ámara trasera 2 Cámara trasera. Conector para el cable de la cámara trasera. Soporte adhesivo. 1 3

1. Cámara trasera.
2. Conector para el cable de la cámara trasera.
3. Soporte adhesivo.

Cable de cámara trasera

4 5

1. Conector del cable.
2. Conector ENTRADA-CÁMARA.

Para la primera instalación, siga las instrucciones que se indican a continuación:

Posición de instalación recomendada

• Instale el dispositivo en una posición donde no obstaculice la visión del conductor.
• Instale el dispositivo dentro del alcance de limpieza si cuenta con limpiaparabrisas.

Precaución

Cuando pase el cable de alimentación a través del pilar frontal o de otra parte, tenga en cuenta los puntos que se indican a continuación cuando realice el cableado.

• Lleve el cable de alimentación más hacia adelante o hacia atrás que el airbag para que aquel no interfiera con este.
• En el caso de un vehículo en el que la cubierta del pilar esté fija con abrazaderas especiales o de forma similar, puede que sea necesario reemplazar dichas abrazaderas después de quitar la cubierta del pilar. Para obtener información sobre cómo quitar la cubierta del pilar, la disponibilidad de las piezas de repuesto y otra información, póngase en contacto con el proveedor del vehículo.
• Fije el cable en su lugar con cinta adhesiva o similar disponible en cualquier tienda especializada para que no interfiera con la conducción.

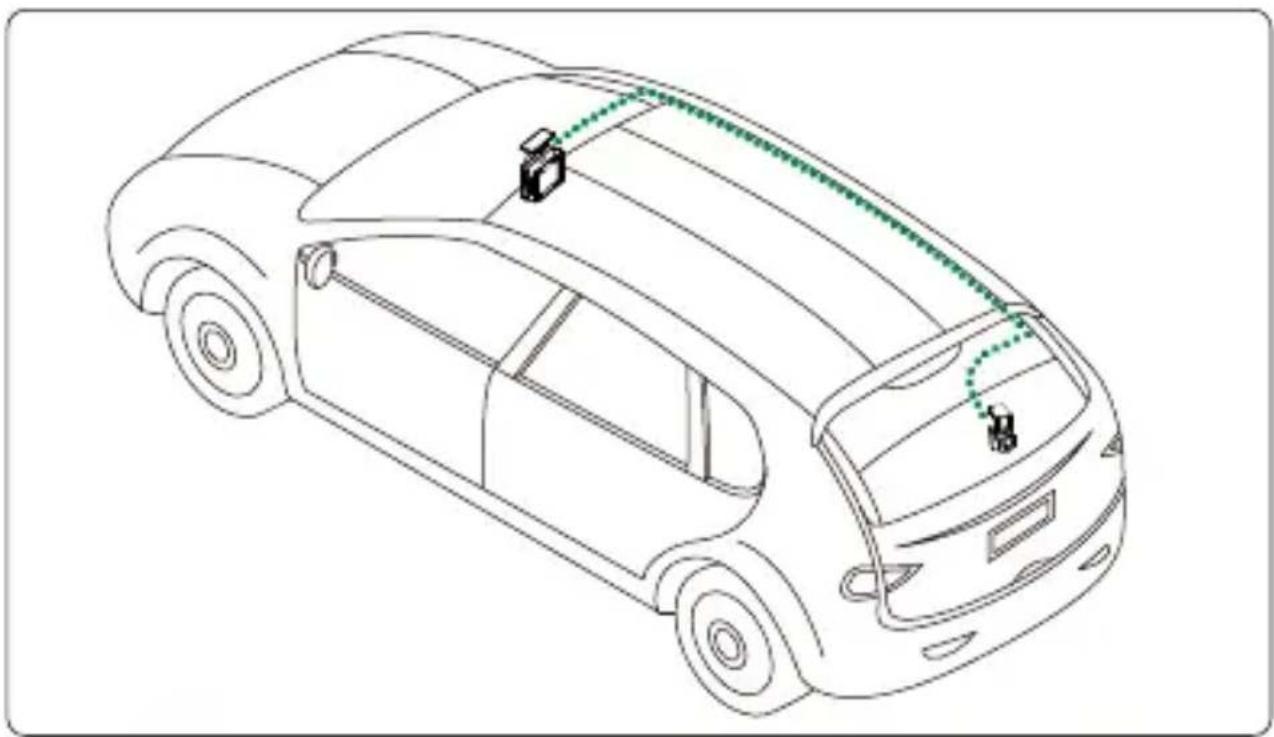

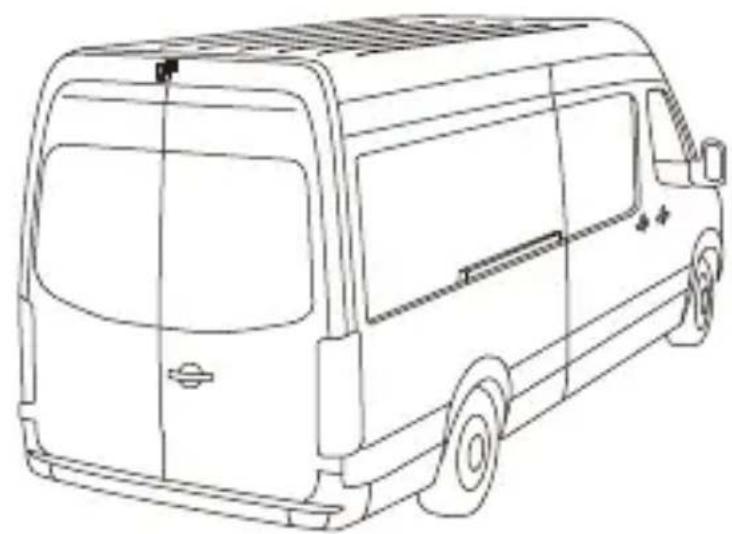

(1) SELECCIONE UNA UBICACIÓN EN EL PARABRISAS TRASERO

Seleccione una ubicación en el parabrisas trasero, sitúe el soporte adhesivo y coloque la cámara trasera en posición. El soporte de la cámara trasera ha sido diseñado para ventanas inclinadas o ventanas verticales/planas.

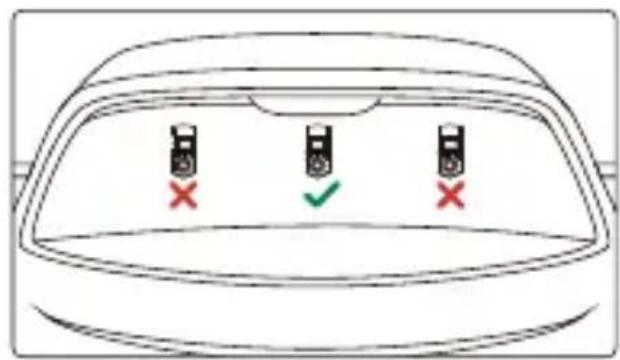

- Se recomienda colocar la cámara del parabrisas trasero dentro de la zona de limpieza del parabrisas en la parte superior del parabrisas trasero para grabar la imagen lo más nítida posible. Asegúrese de que las líneas de la rejilla de calefacción no obstruyan la vista.

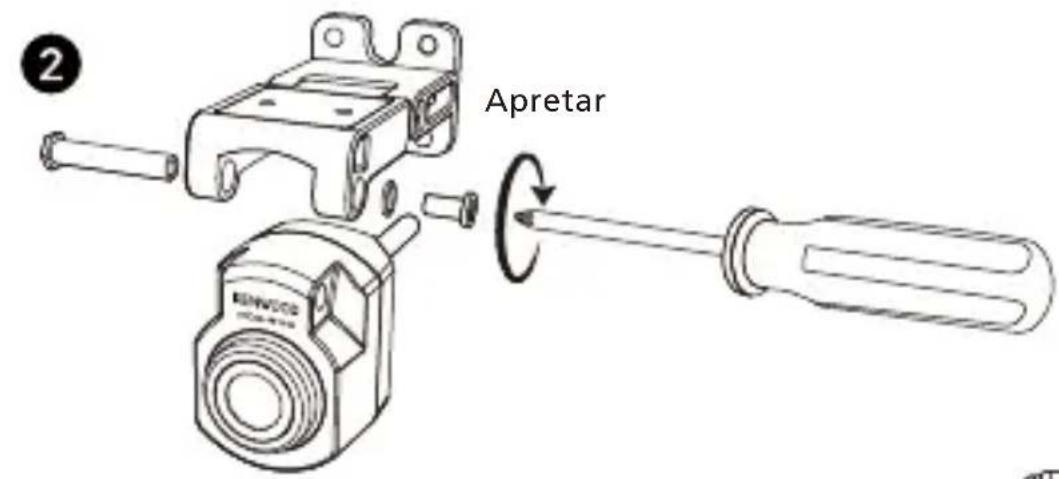

El soporte especial adicional de doble articulación permite instalar la cámara trasera en una superficie vertical, lo que admite varios ángulos de instalación y compatibilidad con distintos modelos de automóviles.

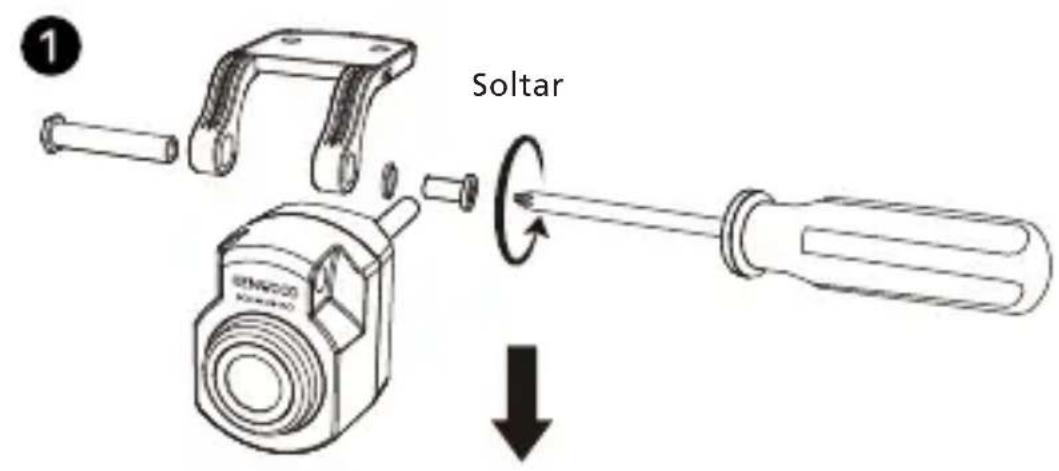

Soltar 1

Apretar 2

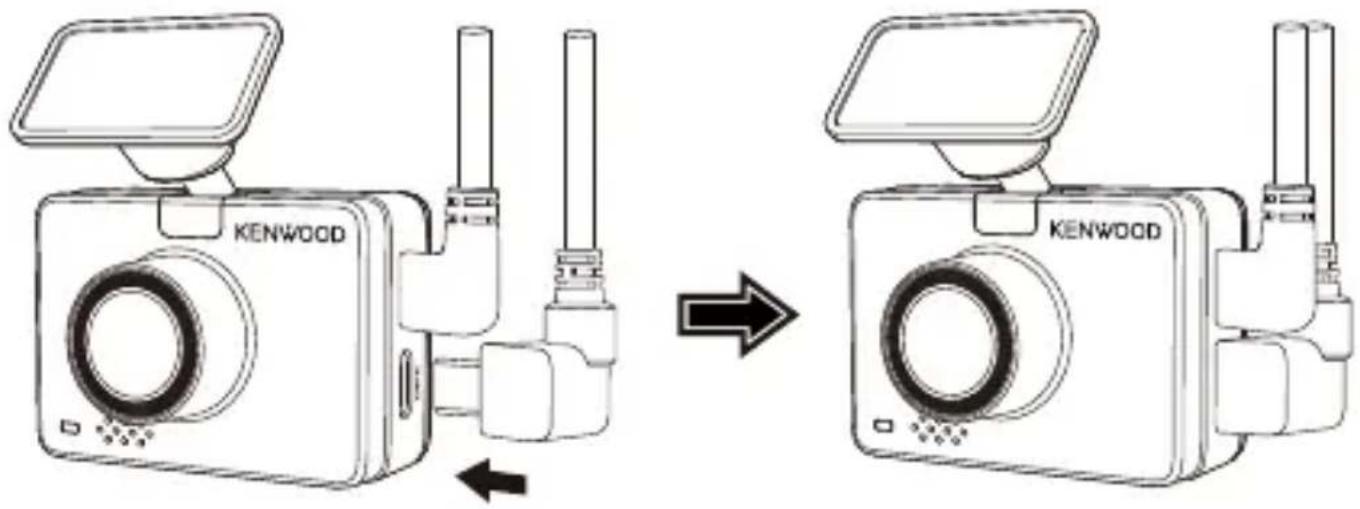

Use el puerto CAM IN en el costado de la cámara delantera para salpicadero y conecte el cable de la cámara trasera.

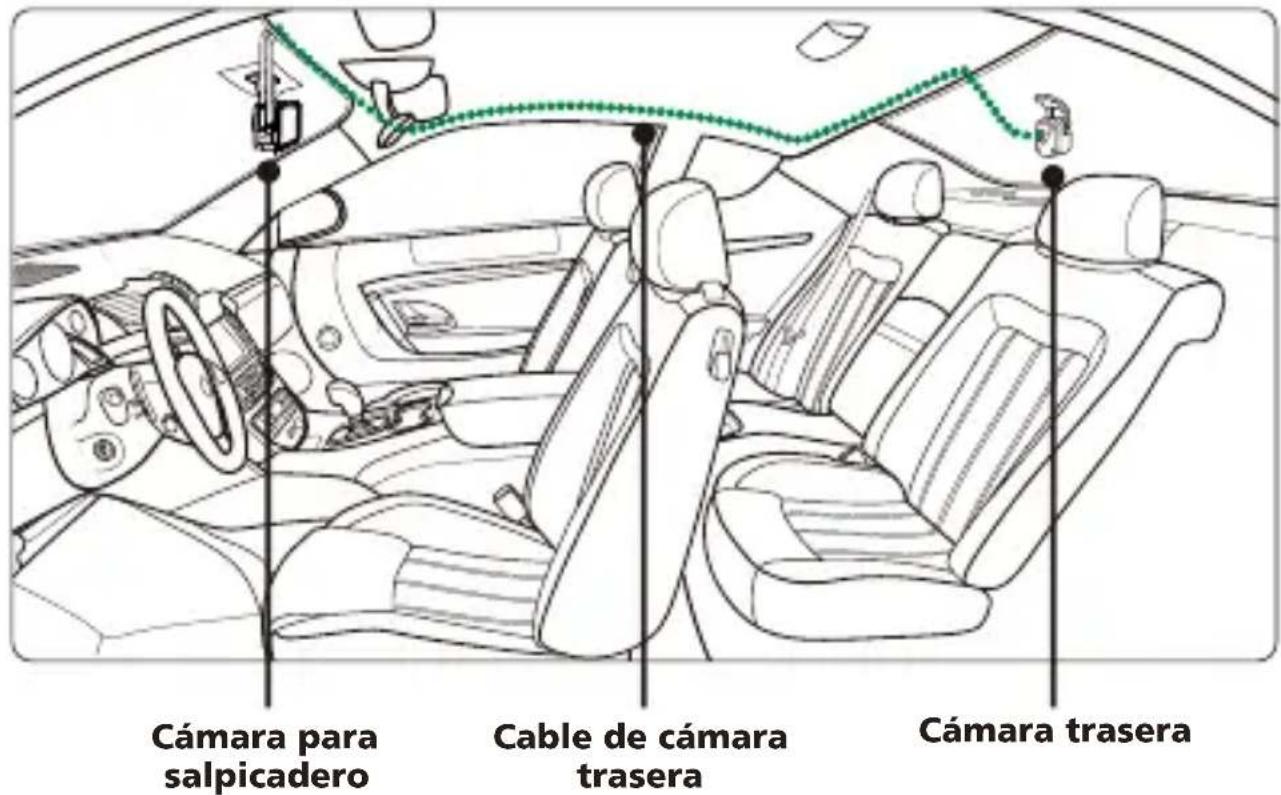

Pase el cable de la cámara trasera a través del vehículo hasta el parabrisas trasero y meta el cable. El extremo del cable deberá pasar por el costado del techo interior en la parte trasera del vehículo para que pueda conectar y montar la cámara trasera en la posición seleccionada.

Cámara para salpicadero Cable de cámara trasera Cámara trasera

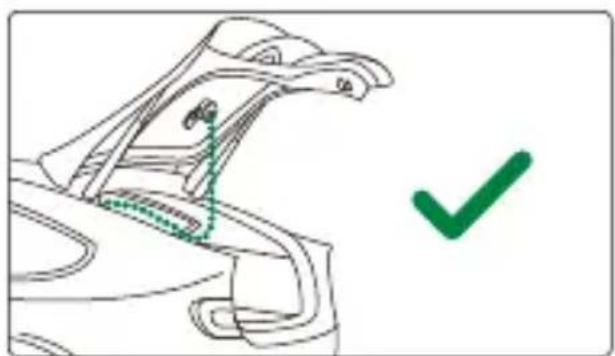

- Para poder abrir la puerta del maletero, deje entre unos 10 cm de cable adicional en el extremo del vehículo para garantizar conexiones de cable adecuadas y poder abrir cómodamente el maletero sin mover la cámara trasera.

- Revise todas las ubicaciones de los airbag en el manual del propietario del vehículo. NO pase el cable sobre los airbag para evitar posibles interferencias con el despliegue de estos y plantear un problema con el funcionamiento adecuado de los airbag.

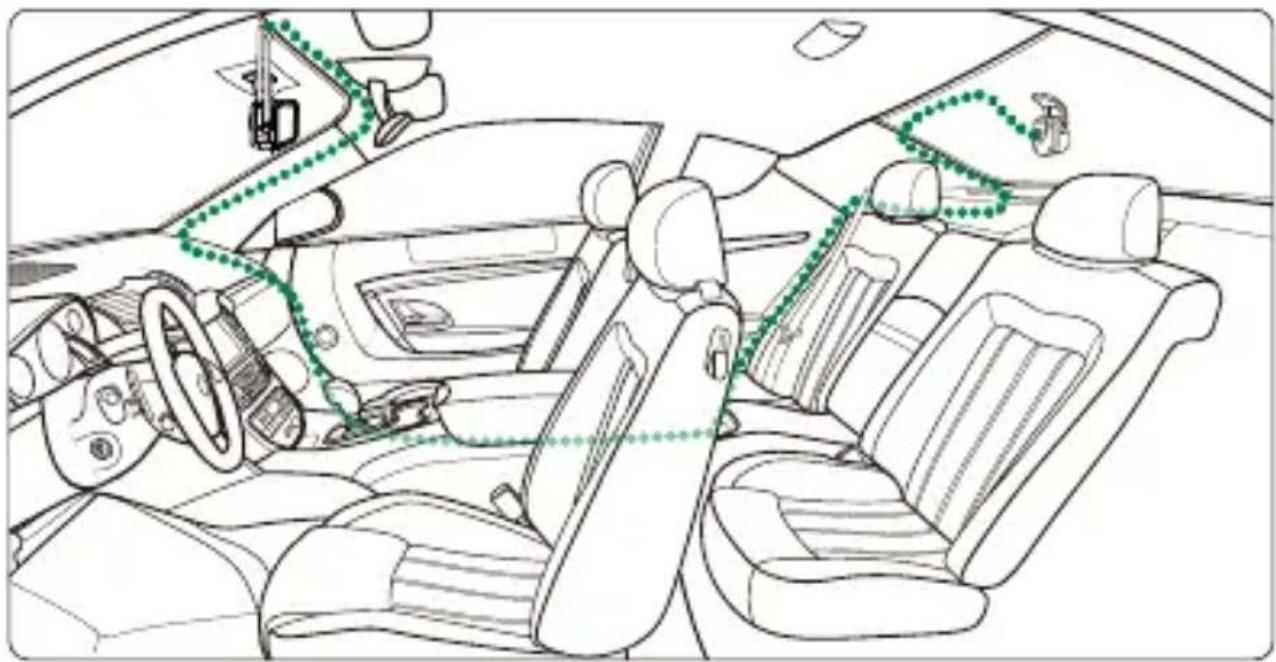

- Para los vehículos con techo tapizado y airbag de cortina, el cable deberá pasar desde la parte inferior de la moldura del tapizado del lado del pasajero, a lo largo del lado del asiento trasero, hasta la moldura del parabrisas trasero y hasta la posición seleccionada.

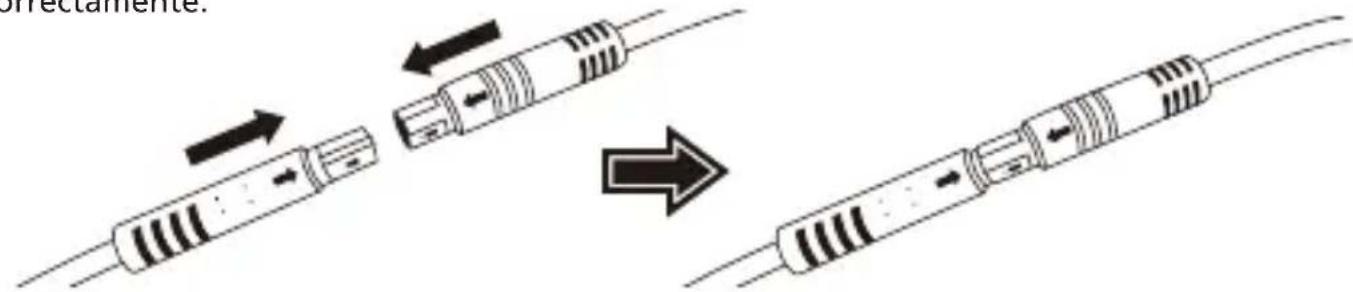

Cuando todo el cable esté en su lugar, conecte el cable de la cámara trasera a la cámara trasera, alinee los pasadores del cable para asegurar la conexión del cable. Verifique la cámara delantera para salpicadero para asegurarse de que la cámara trasera funcione correctamente.

Directamente.

(5) AJUSTE LA CÁMARA TRASERA

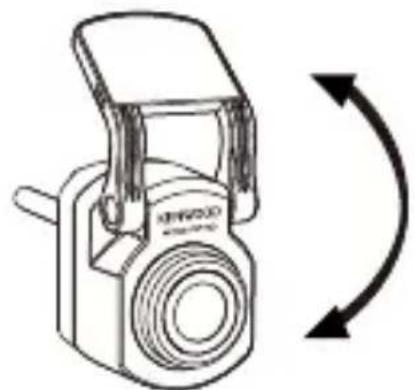

Una vez que el soporte esté colocado en el parabrisas trasero, asegúrese de que la pantalla de la cámara delantera para salpicadero (vistas delantera y trasera) esté nivelada. Presione el botón Selección de pantalla 📋 al grabar para cambiar de pantalla trasera a pantalla completa, ajustando la cámara trasera de forma adecuada. Asegúrese de que la pantalla esté en el centro; NO intente ajustar la cámara para salpicadero mientras conduce.

- También puede conectar la cámara para salpicadero a su dispositivo móvil y descargar KENWOOD DASH CAM MANAGER en App Store / Google Play. Utilice la función Live View para ajustar la cámara trasera.

- Si aún le causa demasiados problemas o no quiere hacerlo usted mismo. Le recomendamos llamar a la atención al cliente de su concesionario de automóviles local, a un Instalador de equipos estéreo para automóvil o a un taller mecánico de automóviles para pedir presupuesto de la instalación de la cámara para salpicadero. Las tarifas pueden variar de un lugar a otro. Pregunte y verifique la reputación del lugar antes de hacer la instalación.

- Hemos diseñado la cámara trasera para que sea resistente al agua con una clasificación IP67 (clasificación IP67 a prueba de agua para la pieza de la cámara), lo que permite colocar la cámara en el exterior del automóvil sin temor a fuertes lluvias o nieve. De esta manera obtendrá imágenes de vídeo más claras. A diferencia de las cámaras para salpicadero normales que solamente se pueden colocar en el parabrisas trasero, al situar la cámara en el exterior del automóvil capturará directamente imágenes de mejor calidad, ya que evitará las películas de aislamiento térmicas que pudieran obstruir la vista. Sin embargo, poner la cámara en el exterior del automóvil requerirá cableado e instalación profesionales. Si desea hacerlo, vaya a una tienda relevante y solicite a un profesional que la instale para evitar peligros o daños.

Sensor de imagen	2 M Pixel
Tasa de fotogramas	30fps
Resolución de grabación	1920 x 1080 (2M)
Formato de grabación	H.264 (MP4)
Lente Lente de enfoque fijo	F=2.0
Campo de visión	Diagonal: 131,6°
Voltaje de funcionamiento	DC5,0V
Consumo de corriente	300mA
Temperatura de funcionamiento	-10°C a 60°C
Dimensiones	2" x 1-1/16" x 1-1/4"50mm x 27mm x 32mm
Peso	10,6oz / 300g
Longitud del cable	26'-3" / 8m
