MANUALE UTENTE KCA-R110 KENWOOD

Prima dell'uso.... 01

Precauzioni per l'uso....01

Accessori 03

Nomi delle parti 03

Installazione e connessione.... 04

Specifiche 10

Prima dell'uso

• Le immagini sullo schermo e gli esempi di funzionamento in questo documento sono stati creati per spiegare le procedure operative.
• Alcune immagini potrebbero essere differenti dalla realtà, oppure potrebbero esserci esempi di operazioni non effettuabili realmente.

- Notare che la JVCKENWOOD non sarà ritenuta responsabile per danni subiti dal cliente o da una parte terza come conseguenza di un uso scorretto del prodotto, un malfunzionamento del prodotto, o altre difficoltà, ovvero a causa dell'uso del prodotto, a meno che tale responsabilità non sia riconosciuta dalla legge.

Diritti d'autore

• I contenuti video, le immagini e i file audio registrati non possono essere usati per scopi diversi dall'uso personale senza il consenso del detentore dei diritti d'autore, come specificato nella Legge sui Diritti d'Autore.
• Si prega di notare che la registrazione di un evento quale uno spettacolo, un'esibizione o una mostra potrebbe non essere permesso anche per uso personale.

Precauzioni per l'uso

Precauzioni e avvisi

Attenzione! Non maneggiare il dispositivo mentre si è alla guida. L'uso del prodotto non modifica la necessità per un guidatore di farsi carico della completa responsabilità del proprio comportamento. Questa responsabilità include l'osservanza delle leggi e normative del codice della strada al fine di evitare incidenti, lesioni personali o danni alle proprietà.

• Per la propria sicurezza, non utilizzare i comandi del prodotto mentre si è alla guida.
• Assicurarsi di posizionare il cavo in una posizione appropriata, in modo tale da non ostruire la visione del guidatore o l'utilizzo degli airbag.
• Non tentare di ispezionare l'unità. Non ci sono parti ispezionabili al suo interno. Sostituire l'unità se danneggiata o esposta a un eccesso di umidità.

La cura del dispositivo assicurerà un funzionamento senza intoppi e ridurrà il rischio di danni.

• Tenere il dispositivo lontano da umidità eccessiva e temperature estreme.
• Evitare di esporre il dispositivo alla luce del sole diretta o a raggi ultravioletti per periodi di tempo prolungati.
• Non poggiare nulla sul dispositivo, né farci cadere sopra alcun oggetto.
• Non far cadere il dispositivo né sottoporlo a gravi scosse.

- Non sottoporre il dispositivo a cambiamenti di temperatura improvvisi. Questo potrebbe causare umidità all'interno dell'unità, che potrebbe danneggiare il dispositivo. Nel caso di condensa, far asciugare il dispositivo completamente prima dell'utilizzo.

- Non pulire mai il dispositivo mentre è acceso. Usare un panno morbido e privo di lanugine per pulire lo schermo e la superficie esterna del dispositivo.

- Non provare mai a disassemblare, riparare o modificare il dispositivo. Il disassemblamento, la modifica o qualsiasi tentativo di riparazione potrebbe causare danni al dispositivo e ferite corporali o danni alla proprietà, oltre ad annullare qualsiasi garanzia.

- Non conservare né portare con sé liquidi infiammabili, gas o materiali esplosivi nello stesso scompartimento del dispositivo, delle sue parti e dei suoi accessori.

- Per scoraggiare il furto, non lasciare il dispositivo e gli accessori visibili direttamente in un veicolo non controllato.

- Il surriscaldamento potrebbe danneggiare il dispositivo.

Precauzioni per l'installazione

• Installare il dispositivo in una posizione tale da non ostruire la vista del guidatore.
  • Installare il dispositivo in modo che si trovi entro il raggio d'azione del tergicristallo.
• Fare attenzione a non installare il dispositivo sul bollo della revisione del veicolo o su un altro bollo.
• Fare attenzione a non installare il dispositivo dove interferirà con la guida o con il funzionamento degli airbag.
• Se il dispositivo è installato in maniera incorretta, la registrazione degli eventi o la registrazione del parcheggio potrebbe non avvenire in maniera corretta.
• Consultare "Installazione e connessione" per l'orientamento dell'installazione, l'angolo di installazione e altre informazioni e installare il dispositivo in maniera corretta.
• Non installare il dispositivo vicino a un'antenna per il digitale terrestre o una componente elettrica. Altrimenti potrebbe ridursi la sensibilità dell'apparecchio o causare sfarfallio e rumore.
• Quando viene fissato il dispositivo con il supporto adesivo, usare un panno per la pulizia disponibile in commercio per rimuovere tutta la sporcizia e il grasso sulla superficie designata. Se il dispositivo è fissato una seconda volta oppure installato utilizzando, per esempio del nastro biadesivo per tutti gli usi, l'adesione potrebbe indebolirsi e far cadere il dispositivo.
• Dopo aver installato il dispositivo, lasciarlo per 24 ore prima dell'utilizzo per far migliorare la forza di adesione del supporto adesivo. Il non rispetto di questa procedura potrebbe avere come conseguenza l'indebolimento del supporto adesivo e la caduta del dispositivo.
• Fissare il cavo con del nastro o prodotti simili, in modo che non interferisca con la guida.

Precauzioni per l'uso

• Non ostruire la lente della videocamera, non lasciare che si sporchi, né posizionare un oggetto riflettente nelle sue vicinanze.
• Quando vengono registrati semafori a LED, nella registrazione potrebbe essere visibile lo sfarfallio o il lampeggiamento degli stessi. JVCKENWOOD non si assume alcuna responsabilità in merito alla distinzione e alla registrazione dei semafori.
• ISe viene usata della vernice sul parabrezza del veicolo, la qualità della registrazione potrebbe risentirne.
• Non vi è alcuna garanzia che il dispositivo sia in grado di registrare video in tutte le condizioni.

Pulizia del dispositivo

• Quando il dispositivo è sporco, pulirlo con un panno asciutto in silicone o in altro materiale delicato. Se il dispositivo è molto sporco, rimuovere la sporcizia con un panno e del detergente neutro, in seguito rimuovere il detergente. La pulizia del dispositivo con un panno ruvido o con una sostanza volatile quale un diluente o dell'alcol potrebbe causare graffi, deformazioni, deterioramenti o altri danni.
• Quando la lente è sporca, pulirla delicatamente con un panno soffice bagnato con acqua. Lo strofinio della lente con un panno asciutto potrebbe causare graffi.

Se viene notato un problema con il dispositivo, spegnere il dispositivo e contattare il rivenditore o il centro assistenza JVCKENWOOD.

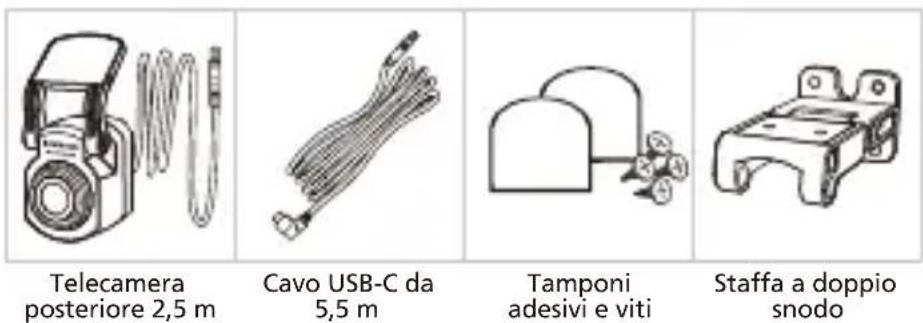

Accessori

Prima di iniziare, verificare di disporre di quanto segue.

*L'aspetto del prodotto potrebbe variare leggermente da quello mostrato sopra.

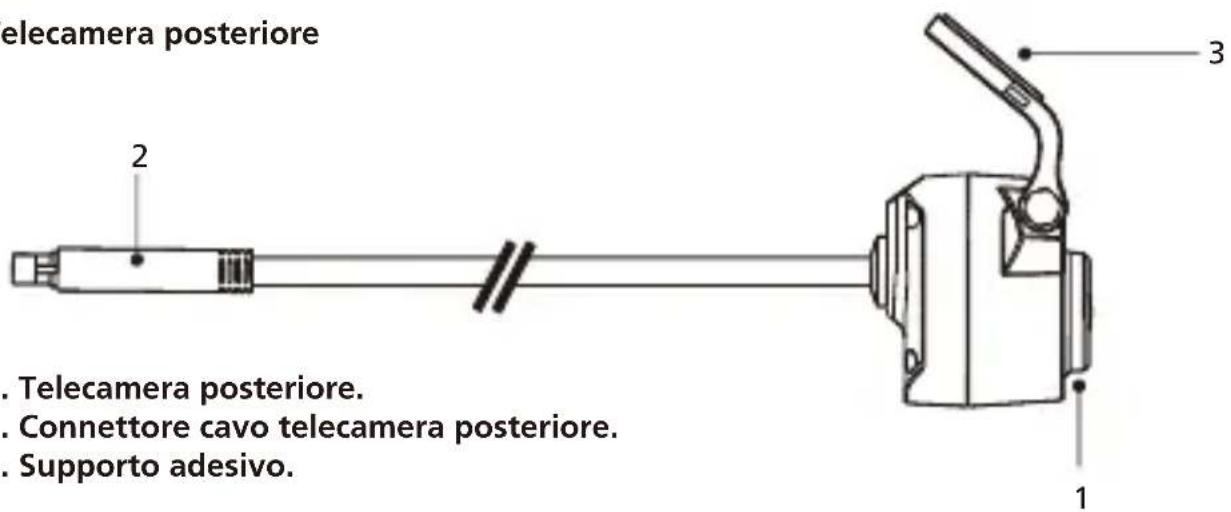

Nome della parte

telecamera posteriore 2 3 1 Telecamera posteriore. Connettore cavo telecamera posteriore. Supporto adesivo.

1. Telecamera posteriore.
2. Connettore cavo telecamera posteriore.
3. Supporto adesivo.

Cavo della telecamera posteriore

4 5

1. Connettore del cavo.
2. Connettore CAM-IN.

Per la prima installazione, attenersi alle seguenti istruzioni:

Posizione di installazione raccomandata

• Installare il dispositivo in una posizione tale da non ostruire la vista del guidatore.
- Installare il dispositivo in modo che si trovi entro il raggio d'azione del tergicristallo.

1 Attenzione

Quando viene fatto passare il cavo di alimentazione tramite il pilastro frontale o un'altra componente, osservare i seguenti punti relativi al cablaggio.

• Posizionare il cavo di alimentazione lontano (in avanti o all'indietro) rispetto all'airbag, affinché non interferisca con esso.
• Qualora la copertura del pilastro sia bloccata con morsetti speciali o accessori simili, i morsetti potrebbero dover essere sostituiti dopo aver rimosso la copertura del pilastro. Per maggiori informazioni circa la rimozione della copertura del pilastro, la disponibilità delle parti di ricambio e altre informazioni, contattare il rivenditore del veicolo.
• Fissare il cavo con del nastro o prodotti simili, in modo che non interferisca con la guida.

(1) SELEZIONARE UNA POSIZIONE SUL PARABREZZA POSTERIORE

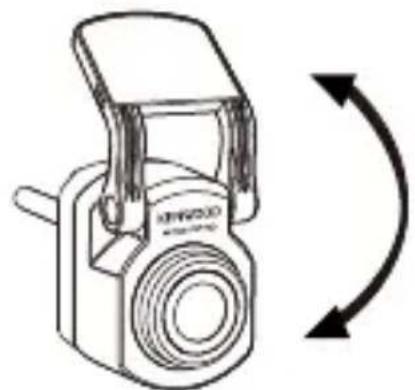

Selezionare una posizione sul parabrezza posteriore, fissare il supporto adesivo e posizionare la telecamera posteriore in posizione. Il supporto per telecamera posteriore è progettato per superfici inclinate o verticali/piatte.

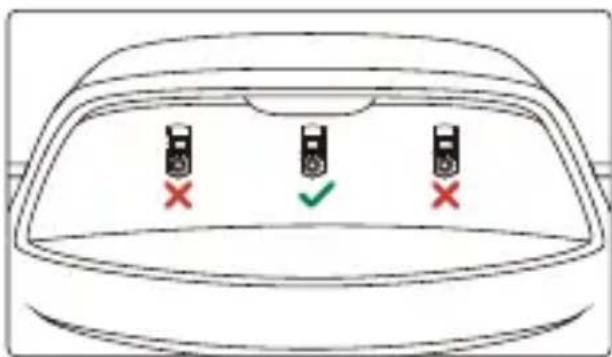

- Si consiglia di posizionare la telecamera del lunotto posteriore nell'area di funzionamento del tergicristalli nella parte superiore del lunotto in modo da registrare un'immagine quanto più chiara possibile. Assicurarsi che le linee della griglia di riscaldamento non ostruiscano la visuale.

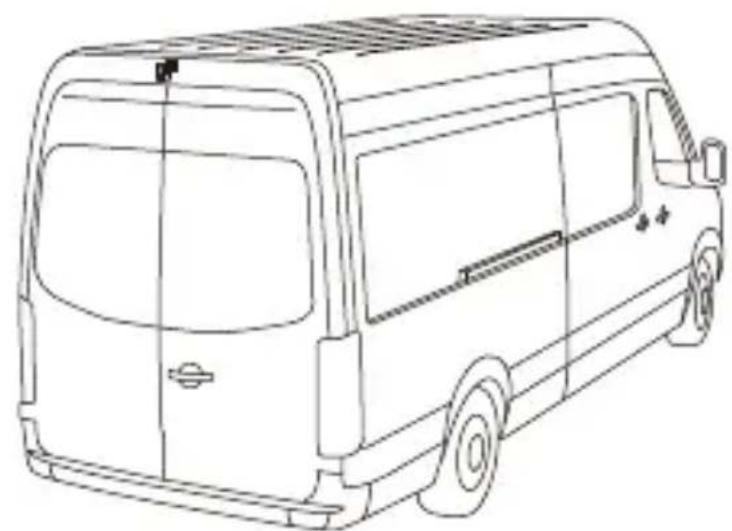

La speciale staffa aggiuntiva a doppio snodo permette di installare la telecamera posteriore su una superficie verticale, supportando vari angoli di installazione e compatibilità con vari modelli di auto.

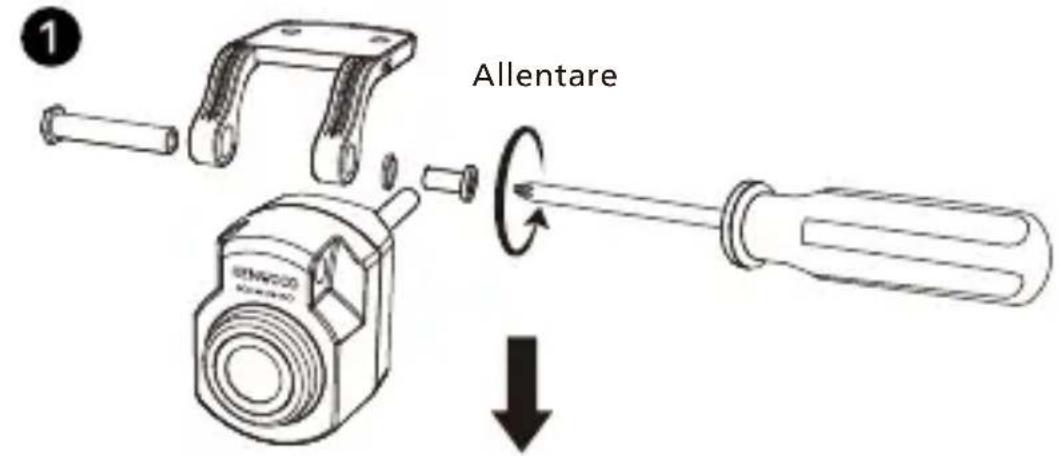

1 Allentare

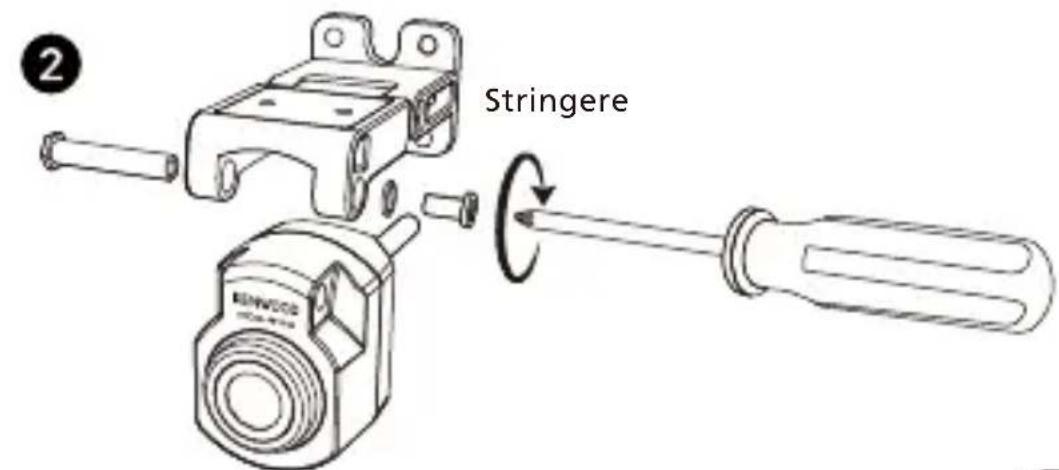

2 Stringere

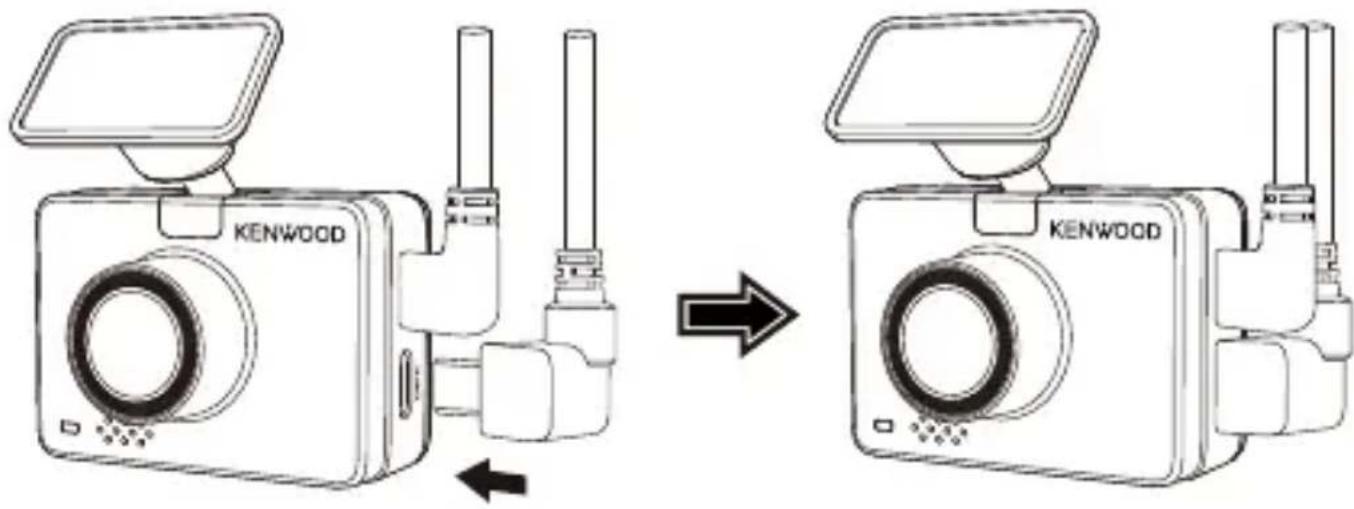

Utilizzare la porta CAM IN sul lato della dash cam anteriore e collegare il cavo della telecamera posteriore.

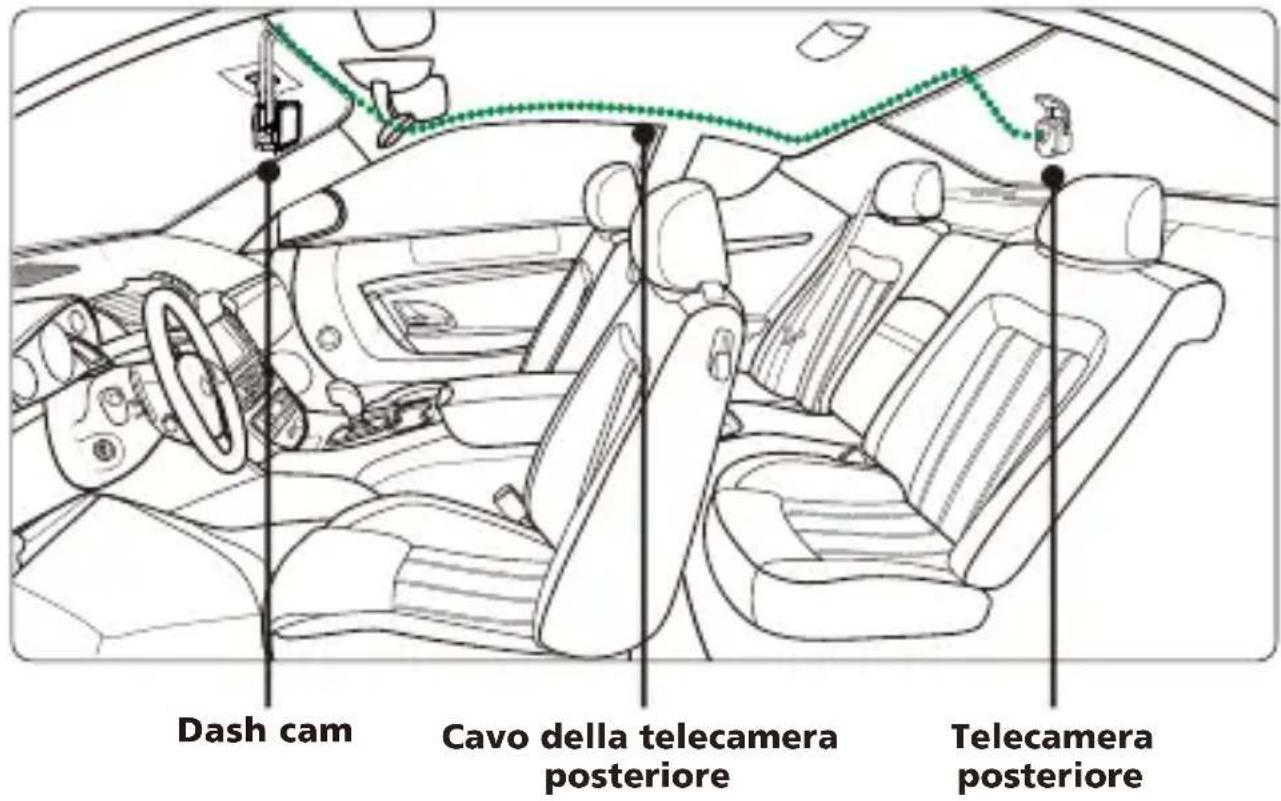

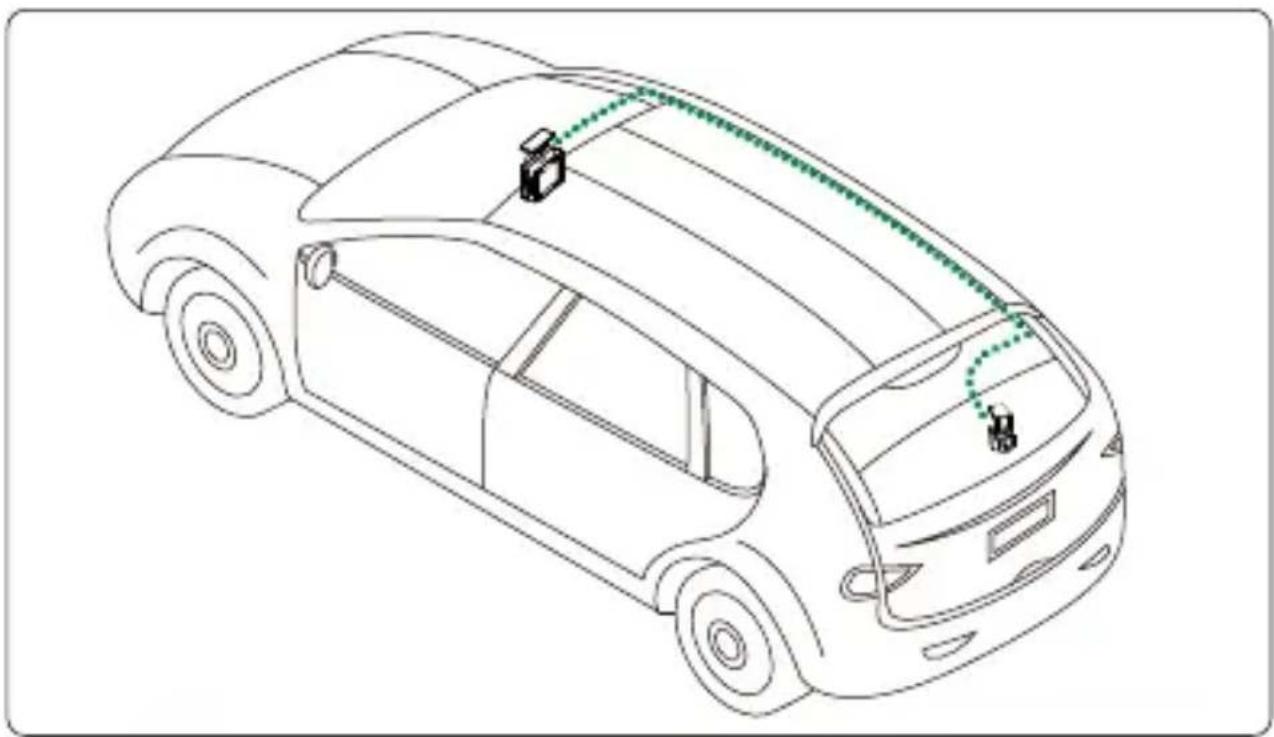

Far passare il cavo della telecamera posteriore attraverso il veicolo fino al lunotto posteriore nascondendo il cavo. L'estremità del cavo deve passare dal lato del rivestimento del tetto nella parte posteriore del veicolo per poter collegare e montare la telecamera posteriore nella posizione selezionata.

Dash cam Cavo della telecamera posteriore Telecamera posteriore

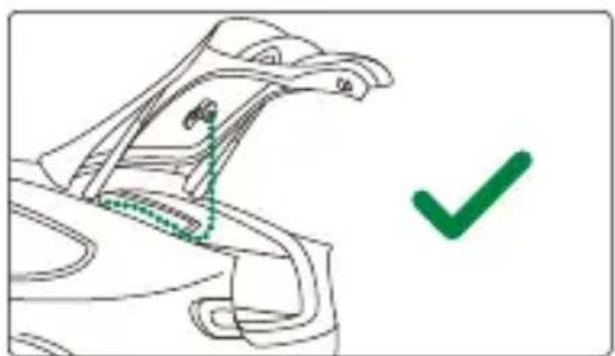

- Per l'apertura del portellone posteriore, lasciare circa 8-13 cm di cavo all'estremità del veicolo per garantire i collegamenti adeguati dei cavi e aprire comodamente il bagagliaio senza spostare la telecamera posteriore.

- Verificare tutte le posizioni degli airbag sul manuale del proprietario del veicolo. NON far passare il cavo sopra gli airbag per evitare potenziali interferenze con l'attivazione degli stesi causando problemi con il corretto funzionamento.

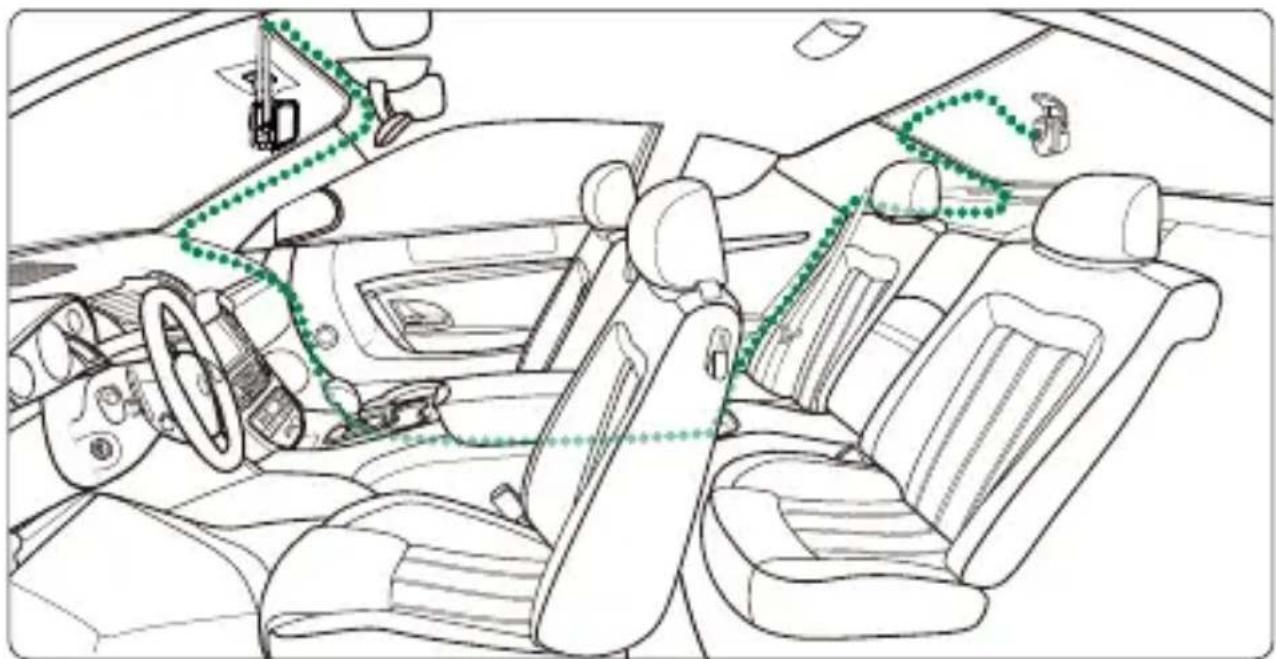

- Per i veicoli dotati di rivestimento e airbag a tendina, il cavo deve passare dalla parte inferiore del rivestimento del tappeto del lato passeggero, lungo il lato del sedile posteriore, fino alla modanatura del lunotto posteriore e alla posizione selezionata.

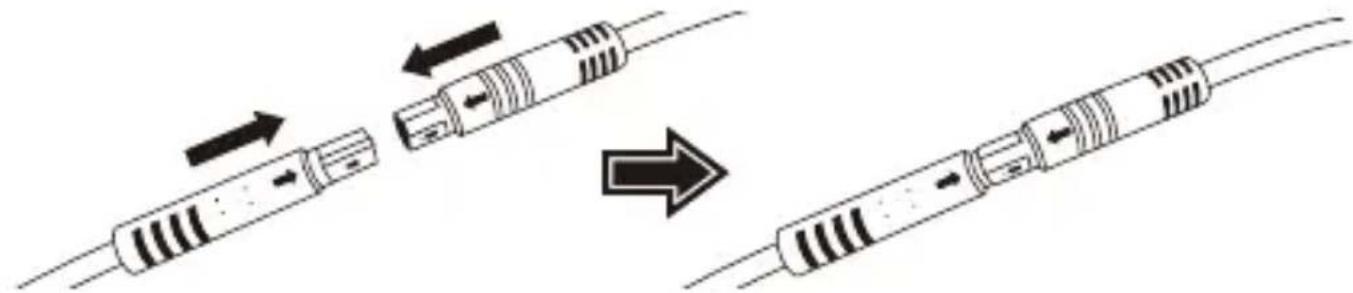

Quando tutto il cavo è in posizione, collegare il cavo della telecamera posteriore alla telecamera posteriore, allineando i pin del cavo per fissarne il collegamento. Controllare la dash cam anteriore per assicurarsi che la telecamera posteriore funzioni correttamente.

Una volta impostato il supporto sul lunotto posteriore, assicurarsi che il display sulla dash cam anteriore (viste anteriore e posteriore) sia a livello. Premere il pulsante di selezione dello schermo durante la registrazione per visualizzare le immagini della telecamera posteriore a schermo intero, potendo quindi regolare la telecamera posteriore. Assicurarsi che il display si trovi al centro. NON tentare di regolare la dash cam durante la guida.

- Inoltre è possibile collegare la dash cam al dispositivo mobile e scaricare KENWOOD DASH CAM MANAGER su App Store/Google Play. Usa la sua funzione Live View per regolare la telecamera posteriore.

- Se l'operazione è complicata o è necessario aiuto, si consiglia di rivolgersi all'assistenza di un concessionario auto affidabile, un installatore di autoradio o un elettrauto locale per chiedere informazioni sull'installazione della dash cam. Le tariffe possono variare da un negozio all'altro. Verificare la buona reputazione dell'attività prima di far effettuare l'installazione.

- La telecamera posteriore è stata progettata per essere impermeabile con un grado di protezione IP67 (grado di impermeabilità IP67 per la parte della telecamera), consentendo di posizionarla all'esterno dell'auto anche in caso di intemperie. In tal modo è possibile registrare video più chiari. A differenza delle normali dash cam che possono essere posizionate solo sul lunotto posteriore, posizionando la telecamera all'esterno dell'auto si acquisiscono direttamente video di migliore qualità dal momento che non sono presenti pellicole termoisolanti che ostruiscono la visuale. Tuttavia, l'installazione all'esterno dell'auto richiede cablaggio e installazione professionali. Per l'installazione esterna, rivolgersi a un punto vendita e chiedere a un professionista di eseguire l'operazione onde evitare danni o pericoli.

Specifiche

Sensore delle immagini	2M Pixel
Velocità fotogrammi	30fps
Risoluzione di registrazione	1920 x 1080 (2M)
Formato di registrazione	H.264 (MP4)
Lente	Lente a focus fisso F=2.0
Campo visivo	Diagonale: 131.6°
Tensione di funzionamento	CC5.0V
Consumo corrente	300mA
Temperatura di esercizio	da -10°C a 60°C
Dimensioni	2" x 1-1/16" x 1-1/4"50mm x 27mm x 32mm
Peso	10.6oz / 300g
Lunghezza cavo	26'-3" / 8m

Contenido

ES

Dichiarazione di conformità relativa alla direttiva EMC 2014/30/EU

Dichiarazione di conformità relativa alla direttiva RoHS 2011/65/EU

Produttore:

JVCKENWOOD Corporation

3-12, Moriyacho, Kanagawa-ku, Yokohama-shi,

Kanagawa 221-0022, JAPAN

Rappresentante UE:

JVČKENWOOD Europe B.V.

Rendementsweg 20 B-9, 3641 SL Mijdrecht, PAESI BASSI
