GEBRUIKSAANWIJZING S10 SAVS

1 Belangrijke voorzorgsmaatregelen en waarschuwingen

Deze handleiding helpt u om deze melder op de juiste manier te gebruiken. Lees de gebruiksaanwijzing zorgvuldig voordat u de melder gebruikt en bewaar hem goed voor latere raadpleging.

Gebruikersvoorschriften

WAARSCHUWING

• Negeer nooit een alarm. Als u niet reageert kan dit leiden tot ernstig letsel of zelfs overlijden.
• Constante blootstelling aan hoge of lage temperaturen of hoge vochtigheid kan de levensduur van de batterij verkorten.

LET OP

• Gebruik, installeer en bewaar deze melder binnen de toegestane relatieve luchtvochtigheid en temperatuuromstandigheden.
• Zorg ervoor dat er zich geén vloeistof gevulde voorwerpen op de melder geplaatst worden. Zo voorkomt u dat er vloeistoffen in de melder stromen;
• Deze melder is uitsluitend ontworpen om de aanwezigheid van rook aan te geven. Deze melder kan géén gas, warmte of vlammen detecteren.

Installatievoorschriften

WAARSCHUWING

Voor een optimale werking en correcte detectie van brandgevaar, is het essentieel dat de melder volgens de instructies correct wordt geïnstalleerd en gebruikt.

NL

LET OP

• Neem alle veiligheidsprocedures in acht en draag tijdens het werken op hoogte de juiste beschermingsmiddelen.
• Stel de melder niet bloot aan direct zonlicht of warmtebronnen.
• De installatie en bedieningen moeten in overeenstemming zijn met de lokale veiligheidsvoorschriften inzake eventuele elektriciteit, brandbeveiliging en andere relevante voorschriften.

Onderhoudsvereisten

• Reinig de melder nóóit met reinigingsmiddelen.
• Breng géén verf aan op de melder. Verf sluit de openingen af en belemmert de sensor om rook te detecteren.

2 Inleiding

2.1 Productinformatie

Deze rookmelder monitort voortdurend de rookniveaus met zijn geavanceerde, breed-spectrum foto-elek-

NL

trische sensor en luid ingebouwde sirene, waardoor hij snel reageert met stabiele prestaties en minimale kans op vals alarm.

Bij detectie van een kritieke rookconcentratie activeert de melder een visueel (LED) en akoestisch (sirene) signaal, waardoor u snel actie kunt ondernemen. Het apparaat is specifiek ontworpen voor gebruik in huiselijke omgevingen, zoals eengezinswoningen en appartementen.

2.2 Onderdelen

Nr.	Naam	Inleiding
1	Zoemer	Alarmgeluid: 85 dB(A) op 3 meter
2	Indicator	Stand-by: groene LED knippert eenmaal per minuutAlarm: rode LED knippert eenmaal per secondeStoring: rode LEDknippert tweemaal per minuut
3	TEST/■×	De werking controlerenHet alarmgeluid stoppen
4	Batterij-vak	Ingebouwde batterij - kan niet worden vervangen door de gebruiker

NL

Specificatie	Omschrijving
Type sensor	Foto-elektrisch (optisch)
Voedings-spanning	3V CR123A lithiumbatterij (niet vervangbaar)
Levensduur batterij	10 jaar
Alarmmethode	Visueel en akoestisch alarm
Vooraf ingestelde alarmwaarde	0,2-0,3 dB/m
Bedrijfsstroom-sterkte	• Bewakingsstroomsterkte: ≤15 uA• Alarmstroomsterkte: ≤35 mA
Bedrijfstem-peratuur	-10 °C tot +55 °C
Vochtigheid	≤95% RV (niet-condenserend)
Detectiegebied	Wanneer de hoogte van de ruimte minder dan 8 m bedraagt, is het beschermingsgebied van de meld er 20 m2 tot 40 m2
Afmetingen	81,5 × 51.6mm (diameter x hoogte)
Gewicht (incl. batterij)	110 g
Certificering	EN 14604:2005+AC: 2008

4 Installatie van de melder

4.1 Inhoud

Controleer de verpakking aan de hand van onderstaande lijst. Als u onderdelen mist of eschadigd zijn, neem dan direct contact op met de klantenservice of leverancier.

NL

Tabel 4-1 Controlelijst

Naam Aantal
Rookmelder	1
Schroeven	2
Pluggen	2
Montageplaat	1
Handleiding	1

4.2 Installatie positie

LET OP

Deze melder is bedoeld voor gebruik in binnenruimten van woningen. De bouw en de indeling van woningen kan afwijken, zodat het figuur 4.1 als een referentie moet worden beschouwd. Voor meer informatie kunt u contact opnemen met uw lokale brandweer.

LET OP

Vanaf 1 juli 2022 is het verplicht in Nederland om op elke woon- of leefverdieping een goed werkende rookmelder te hebben geinstalleerd.

NL

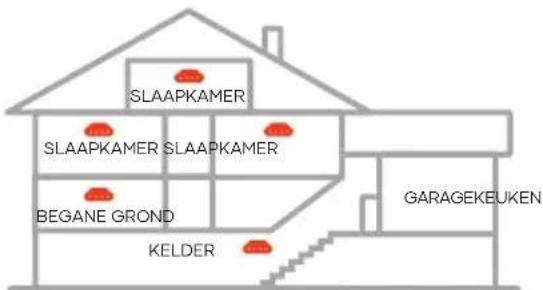

Figuur 4-1 Algemene lay-out

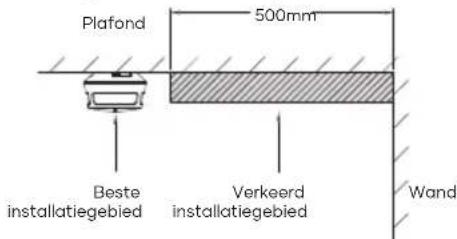

Als de melder aan het plafond wordt geïnstalleerd, installeer het dan minimaal 50 cm uit de hoeken van de ruimte.

Figuur 4-2 Installatiepositie (1)

Plafond 500mm Beste installatiegebied Verkeerd installatiegebied Wand

· 6263

• Aan schuin dak

Bij een plafondhelling van minder dan 45° dient de rookmelder minimaal 50 cm van de nok geplaatst te worden. Is de helling groter dan 45°, dan is montage met een speciale rookmelderwig of -pendel vereist.

Figuur 4-3 Installatiepositie (2)

Beste installatiegebied Wig Beste installatiegebied

NL

4.3 Stappen voor de montage

Volg de onderstaande stappen voor een juiste montage van de melder.

Stap 1 Kies een geschikte plaats voor het plaatsen van de montage/boormal.

Stap 2 Boor 2 gaten (Φ6 mm) in het plafond zoals aangegeven op de montage/boormal en steek vervolgens de pluggen in de gaten.

Stap 3 Bevestig de montageplaat met de schroeven.

Figuur 4-4 Montagestap (1)

montageplaat schroeven

Stap 4 Monteer de melder.

Draai de melder in de richting zoals aangegeven in de figuur.

OPMERKING

De melder wordt automatisch ingeschakeld na het draaien. Vergrendel stevig om de melder te activeren.

Figuur 6-5 Montagestap (2)

draaien

5 Testen en onderhoud

5.1 Testen, uitzetten en pauzeren

Test de melder op werking na installatie. Blijkt de melder tijdens het testen niet goed te werken, bekijk dan "Veelgestelde vragen". Als de test niet succesvol is, neem dan direct contact op met de klantenservice of leverancier.

Melder testen op werking

Druk op TEST / ◆. De LED indicator knippert snel rood en de zoemer geeft luide pieptonen. Dit is het signaal dat de melder goed werkt.

Alarm uitzetten/pauzeren

Als de melder rook detecteert, geeft de melder direct luid alarm (85dB) en gaat de LED rood knipperen. Neem onmiddellijk maatregelen bij rook of brand. Wilt u het alarm afzetten omdat er vals alarm is, druk dan opTEST/ ⚫× om het alarm te stoppen.

LET OP

U kunt deze melder ook met een willekeurige infrarood afstandsbediening op stil zetten. Druk hiervoor tijdens een alarm op een willekeurige knop van de afstandsbediening en het alarm wordt 9 minuten gepauzeerd.

Lage spanning

Als de batterijspanning onder een bepaalde drempel komt, knippert de LED indicator en klinkt de zoemer om de minuut totdat de batterij leeg is. Vervang de melder onmiddellijk of neem contact op met de technische ondersteuning voor advies.

5.2 Onderhoud

Om de melder in goede staat te houden, moet u de volgende voorschriften in acht nemen.

• Testen: test de melder periodiek (eens per week of maand). Druk bij normale werking op TEST / ▶× om te controleren of de melder normaal werkt. Vervang de melder onmiddellijk bij een defect.
• Reinig de binnenkant: Voorkom vaks alarm en maak de melder eens per 2 maanden van binnen schoon. Doe dit door de melder van het plafond te halen en er zorgzuldig met stofzuiger langs te gaan. Doe dit met de zachte borstel van de stofzuiger.
• Reinig de buitenkant: reinig de melder minimaal eenmaal per jaar met een zachte doek. Gebruikt noóit een reinigingsmiddel voor het schoonmaken.
• Verf het apparaat niet! Verf kan de luchtinlaten blokkeren en de functionaliteit van de sensor negatief beinvloeden.

6 Veelgestelde vragen

Probleem Oplossingen
De rookmeldergaat niet aftijdens hettesten	Wacht na het activeren van de rookmelder een paar seconden,totdat het alarm is gestabiliseerd Hierna kunt de melder testenZorg ervoor dat u TEST / ▶× goedindrukt (en niet op de LED drukt).
Uw rookmelderpiept mettussenpozen	De sensor is vervuild. Reinig de rookmelder (zie "Onderhoud").Monteer eventueel de rookmelder op een andere locatie: (zie "Installatiepositie").
De indicator knippert rood ener klinkt elke 60seconden eenpieptoon	De batterij van de melder is bijna leeg, vervang de melder onmiddellijk.Neem contact op met de technische ondersteuning.

7 Verwijderen 8 Garantie en contact

Afgedankte elektrische producten mogen niet samen met ander huishoudelijk afval worden verwijderd. Verwijder de melder op een milieuvriendelijke manier en volg de lokale voorschriften betreffende het verwijderen of recycleren van het elektrisch apparaat.

WAARSCHUWING

Niet verbranden of in het vuur werpen.

Heeft u nog etra service nodig, neem dan contact op met uw lokale dealer of verkoper.

IVendor B.V.

Docterskampstraat 5

5222 AM's-Hertogenbosch

The Netherlands

[phone]

CE _23 RoHS ISO 7781

CE-BC001 EN14501:2025+AC 2008
