SM11R4 - Rookmelder SAVS - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING SM11R4 SAVS

Gebruikershandleiding

Bedienungsanleitung

Dank voor uw aankoop. Lees deze handleiding zorgvuldig vóór installatie of gebruik. Installeert u de melder voor iemand anders? Laat de handleiding dan bij de eindgebruiker achter.

BELANGRIJKE VEILIGHEIDSINFORMATIE

• Deze rookmelder is niet geschikt om mensen met gehoorproblemen te waarschuwen.
• Het gebruik van alcohol of verdovende middelen kan ervoor zorgen dat u het alarmgeluid niet hoort.
• Branden in schoorstenen, muren of afgesloten ruimtes worden mogelijk niet gedetecteerd.
• Deze melder detecteert alleen rook; geen vlammen, hitte, koolmonoxide of andere gassen.

BELANGRIJKE WAARSCHUWINGEN

• Negeer een alarmsignaal nooit. Niet reageren op rookdetectie kan leiden tot ernstig letsel of overlijden.
• Stille modus (pauzeren) onderdrukt alleen het geluid. Controleer altijd of er gevaar is.
• Test de melder minimaal één keer per maand. Werkt de test niet? Vervang de melder direct.

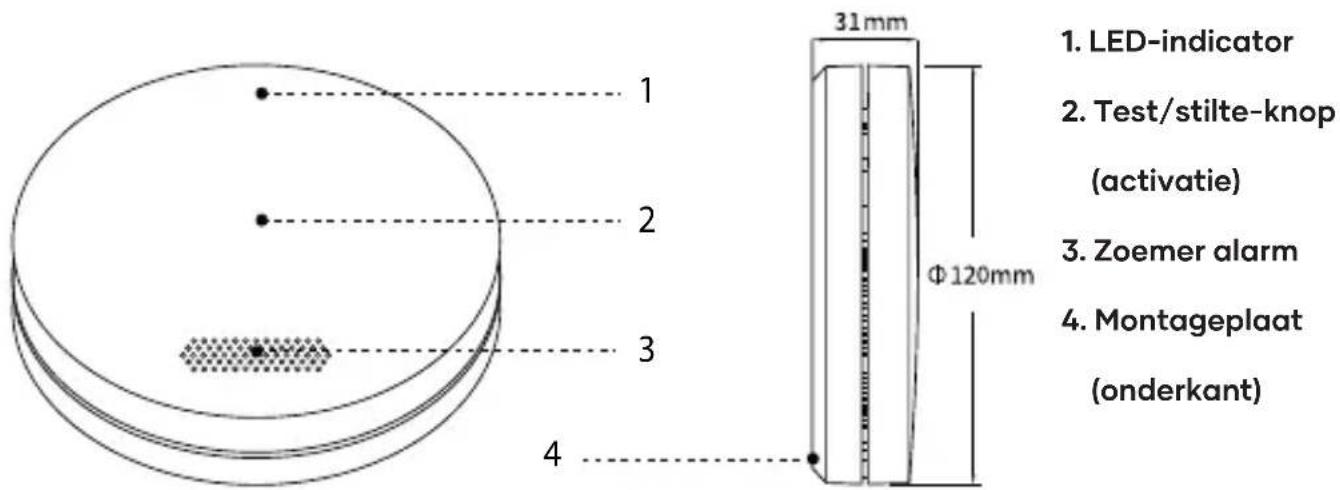

1. Productoverzicht SM11R4

1. LED-indicator 2. Test/stilte-knop (activatie) 3. Zoemer alarm 4. Montageplaat (onderkant) 31mm Φ120mm 4

2. Melder activeren

LET OP: deze rookmelder is standaard uitgeschakeld! Activeer de melder voordat u hem gebruikt.

2.1 Activeren rookmelder

1. Druk op de test/stilte-knop (in het midden van de voorkant van de melder)
2. Houd de knop ongeveer 10 seconden ingedrukt. Er klinkt een pieptoon en de rode LED gaat branden
3. Laat de knop los zodra dit gebeurt
4. De rookmelder is nu ingeschakeld en klaar voor gebruik

2.2 Deactiveren rookmelder

Let op: dit schakelt de melder uit. Houd de test/stilte-knop 10 seconden ingedrukt De rookmelder geeft twee-maal een pieptoon en de rode LED knippert 2 keer. Laat dan los, de melder is nu uitgeschakeld.

3. Melder draadloos koppelen

Elke SM11R4-melder heeft een ingebouwde RF-module waarmee tot 30 melders uit de SAVS - SafeLink serie draadloos gekoppeld kunnen worden. Zodra één melder rook detecteert, gaan alle melders tegelijk af.

3.1 Koppelen rookmelders

LET OP: de rookmelders moeten eerst geactiveerd zijn, voordat ze met elkaar gekoppeld kunnen worden. Raadpleeg hiervoor hoofdstuk [Melder activeren].

1. Druk vier keer op de test-/stilteknop van melder 1 om de verbindingsmodus te starten (groene LED knippert langzaam)
2. Druk dan twee keer op de test-/stilteknop melder 2 (groene LED knippert snel). Bij succesvolle koppeling stopt de LED met knipperen. De melder is nu succesvol gekoppeld.
3. Extra melder koppelen? Herhaal deze stappen met een al gekoppelde melder. Op deze manier kunnen en maximaal 30 rookmelders verbonden worden met elkaar.

Let op: test na het koppelen elke melder zoals beschreven in de sectie [Rookmelder testen].

Opmerkingen

• Als het koppelen niet is gelukt, blijft de groene LED ongeveer één minuut knipperen. Daarna licht de rode LED gedurende twee seconden op als foutmelding. Herhaal in dat geval het koppelproces vanaf het begin.
• Draadloze koppeling werkt tot 100 meter in open ruimte, zonder obstakels.

3.2 Rookmelders ontkoppelen

Druk twee keer snel op de test-/stilteknop. De groene LED knippert 60 seconden: de melder staat in ontvangstmodus. Na 60 seconden stopt het knipperen. De onderlinge koppeling is nu verbroken.

4. Testen en pauzeren

4.1 Rookmelder testen

Zorg dat de rookmelder is ingeschakeld zoals beschreven in het hoofdstuk [Melder activeren].

Zo test u de melder op de werking:

• Druk op de test/stilte-knop in het midden van de melder aan de voorkant.
  ■ Er klinken luide pieptonen (2 maal 3 keer).
  ■ De rode LED knippert ongeveer één keer per seconde.
• Zijn de melders gekoppeld, dan geven alle gekoppelde melders dezelfde pieptoon.

LET OP: deze test controleert de werking van het rookdetectiesysteem zonder rook. Hoort u geen geluid? Zie dan het hoofdstuk [Probleemoplossing] verderop in deze handleiding.

4.2 Alarm pauzeren (tijdelijk dempen)

Druk tijdens een alarm op de test/stilte-knop om het alarm tijdelijk te dempen. De rode LED knippert dan 1 keer per 8 seconden. Na 10 minuten hervat de melder automatisch de normale werking.

1. LED-lampjes en akoestisch alarm

STATUS LED-INDICATIELAMPJE AKOESTISCH ALARM
Test Rode LED knippert 1x per seconde. Pieptoon 1x per seconde.
Alarm Rode LED knippert 1x per seconde. Pieptoon 1x per seconde.
Stilte modus (pauze) Rode LED knippert 1x per 8 seconden. Geen geluid
Batterij bijna leeg Rode LED knippert 1x per 56 seconden. Pieptoon 1x per 56 seconden.
Storing Rode LED knippert 1x per 40 seconden. Pieptoon 1x per 40 seconden.

6. Installatie locatie

De juiste plaatsing van een rookmelder is cruciaal voor een snelle en betrouwbare waarschuwing bij brand. Volg onderstaande richtlijnen om de rookmelder zo effectief mogelijk te installeren.

• In de keuken: plaats de rookmelder zo ver mogelijk van het fornuis en de spoelbak om valse alarmen te voorkomen. Zorg dat de test/stilte-knop goed bereikbaar is.
• Inslaapkamers, gangen en vluchtroutes: zorg dat het alarm in elke slaapruimte goed hoorbaar is.
• Één rookmelder beschikbaar? Plaats die dan zo dicht mogelijk bij alle slaapkamers, nooit in de kelder of bij de cv-installatie.
• Boven aan trappen: installeer op elke verdieping een rookmelder boven aan de trap.
• Op het plafond: rook stijgt en verspreidt zich horizontaal. Bevestig de rookmelder bij voorkeur in het midden van het plafond, minstens 50 cm van muren of hoeken (zie afbeelding 2).
• Aan de muur: kan de melder niet aan het plafond? Monteer dan 10 tot 30 cm onder het plafond.
• Langere ruimtes: is een gang of kamer langer dan 10 meter? Gebruik dan meerdere melders voor volledige dekking.
• Schuine plafonds: monteer de rookmelder tussen 50 en 100 cm van het hoogste punt van het plafond (zie afbeelding 3).

50 cm 10 cm 20 cm

Afbeelding 2: min. 50 cm van muur

50 cm

Afbeelding 3: min. 50 cm van nok

Belangrijke waarschuwingen

• Laat de rookmelder altijd installeren door een bekwaam persoon.
• Deze rookmelder is geen vervanging voor het juist installeren, gebruiken en onderhouden van apparaten op brandstof, zoals kachels of boilers.

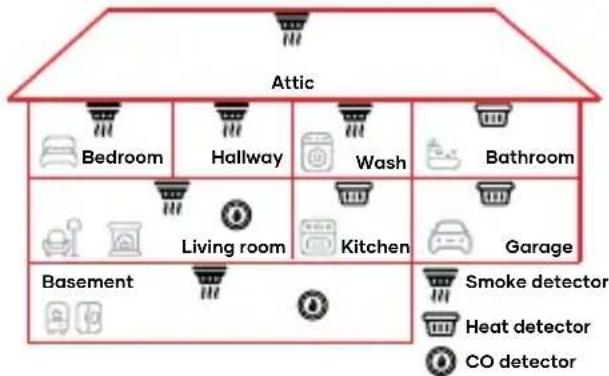

Afbeelding 1: geschikte locaties

7. Melder installeren

7.1 Installatie met schroeven en pluggen

■ Draai de montageplaat los van de rookmelder.
■ Markeer de schroefgaten op de muur of plafond en boor gaten van ø 5 mm.
■ Plaats de pluggen en bevestig de montageplaat met schroeven.
- Draai de melder rechtsom vast totdat deze goed vastzit.

7.2 Installatie met tapestrip

• Draai de montageplaat los van de rookmelder.
  ■ Reinig het oppervlak waar u de rookmelder wilt bevestigen zodat dit droog en vetvrij is.
  ■ Verwijder één beschermlaag en plak de tape op de achterkant van de montageplaat.
  ■ Verwijder de tweede beschermlaag, druk de montageplaat op de plek en houd 60 seconden vast.
• Plaats de rookmelder op de montageplaat en draai deze rechtsom vast totdat hij goed vastzit.

8. Onderhoud

■ Test de rookmelder elke maand. Controleer of het geluidssignaal klinkt en het LED-lampje werkt.
■ Maak de melder maandelijks schoon met een stofzuiger (zachte borstel) na verwijdering van het plafond.
■ Gebruik geen schoonmaakmiddelen of oplosmiddelen.
- Gebruik geen sprays zoals luchtverfrissers, haarlak of andere spuitbussen in de buurt van de melder.
- Verf de melder nooit. Dit kan de sensoren blokkeren en de werking verstoren.
- Open de melder niet en maak de binnenkant niet schoon. Hiermee vervalt de garantie.
- Plaats de melder altijd direct terug na het onderhoud. Zo blijft de brandbeveiliging actief.

9. Technische specificaties

Voeding 2 x CR14505 - 3200mAh
Levensduur batterij 10 jaar
Stroomverbruik <10uA (stand-by); <70mA (alarm)
Type sensor Optisch (foto-elektrisch)
Werk frequentie 433.92 MHz
Max. aantal onderling verbonden eenheden 30	draadloze eenheden met SafeLink protocol
Zendbereik 100 meter in open lucht
Normen EN 14604:2005+AC:2008
Dekkingsgebied 20–45 m^2
Temperatuurbereik 0–55 °C
Geluidsniveau alarm ≥ 85 dB op 3 meter
Duur pauzestand Ongeveer 10 minuten

10. Probleemoplossing

PROBLEEM OPLOSSING
Geen geluid bij activeren Druk in het midden van de melder en houd 10 seconden ingedrukt tot u een pieptoon hoort.
Geen geluid bij testen Controleer of de melder is geactiveerd. Druk stevig op de test/stilte-knop.
Vals alarm bij koken of douchen Controleer de plaats van de melder. Zie 6. [Installatie locatie]. Reinig de melder. Zie 8. [Onderhoud].
Piept elke 56 seconden + rode LED knippert De batterij is bijna leeg. Vervang onmiddellijk.
Piept elke 40 seconden + rode LED knippert Het alarm functioneert niet. Reinig de melder of vervang onmiddellijk.

11. Milieu-informatie

Elektronische apparaten die niet meer worden gebruikt, mogen niet bij het gewone afval worden weggegooid. Lever ze in bij een inzamelpunt voor recycling. Informeer bij uw gemeente of verkoper naar advies over recycling.

13. Gegevens en klantenservice

SAVS® Saves Lives

Docterskampstraat 5 | 5222AM | 's-Hertogenbosch

Nederland

[e-mail] | www.savs.me
