GEBRUIKSAANWIJZING H10 SAVS

1 Belangrijke voorzorgsmaatregelen en waarschuwingen

Lees deze handleiding zorgvuldig door voordat u deze hittemelder gebruikt en installeert. Bewaar deze handleding zorgvuldig voor toekomstige referentie.

Gebruiksvoorschriften

WAARSCHUWING

• Neem een alarm altijd serieus. Het negeren van een alarm kan leiden tot ernstige verwondingen of zelfs de dood.
• In geval van twijfel over de reden van een alarm, ga altijd uit van een daadwerkelijke brand en verlaat direct de woning.

LET OP

• Controleer vóór gebruik of de stroomvoorziening van de melder goed werkt.
• Gebruik de melder naar gelang de gebruiksomgeving.
• Gebruik de melder alleen binnen het nominale vermogensbereik.
• Vervoer, gebruik en bewaar de melder onder de toegestane vochtigheids- en temperatuuromstandigheden.
• Voorkom dat er vloeistoffen op de melder spatten of druppelen. Voorkom dat vloeistof in de melder komt door ervoor te zorgen dat er geen vloeistofhoudende voorwerpen op de melder worden geplaatst.
• Deze hittemelder is alleen bedoeld om de temperatuur aan te geven. Deze hitte melder kan geen gas, rook of vlammen detecteren.

Installatievoorschriften

WAARSCHUWING

De melder werkt niet goed en reageert niet op brandgevaar als deze niet op de juiste wijze wordt geïnstalleerd en bediend.

LET OP

• Neem alle veiligheidsprocedures in acht en draag de verplichte beschermingsmiddelen die voor u voorzien zijn wanneer u op hoogte werkt.
• Stel de melder niet bloot aan direct zonlicht of warmtebronnen.
• Bewaar het originele verpakkingsmateriaal goed. U hebt dit misschien nodig om de melder in te pakken en terug te sturen voor reparatie.
• Zorg dat de omstandigheden waarin de hittemelder gebruikt wordt, voldoen aan de installatie eisen. Bij problemen neem dan contact op met de klantenservice of leverancier.
• Alle procedures rondom installatie en gebruik dienen te voldoen aan de lokale normen en regels op het gebied van elektrische veiligheid, brandpreventie en andere relevante wetgeving.

Onderhoudsvereisten

• Reinig de melder nooit met reinigingsmiddelen.
• Breng géén verf aan op de melder. Verf sluit de openingen af en belemmert het vermogen van de sensor om temperatuur te detecteren.

2.1 Productinformatie

Deze hittemelder is ontworpen voor constante temperatuurmonitoring. Met een nauwkeurige thermistor en slimme software initieert deze melder een waarschuwing bij het bereiken van een specifieke temperatuur. Dit maakt de melder uitstekend geschikt voor gebieden waar rook, stof of vochtigheid onterechte meldingen van rookmelders kunnen veroorzaken, zoals keukens, zolders, garages of ruimtes met veel stof of damp. Hittemelders bieden de mogelijkheid om deze locaties in de gaten te houden op brandgevaar, zonder het risico op valse alarmen. Deze melder werkt met een verzegelde batterij met een levensduur van 10 jaar, waardoor u een decennium lang, dag en nacht, bescherma bent tegen brandgevaar.

Deze hittemelder is gespecificeerd voor detectie van klasse A1. De melder geeft een waarschuwing wanneer de omgevingstemperatuur in een kamer ruimte tussen 54 °C en 65 °C ligt.

Nr.	Naam	Inleiding
1	Zoemer	Alarmgeluid 85 dB(A) op 3 m
2	Knop Testen /Dampen	Met de grote drukknop in het midden kunt u het alarm testen en pauzeren. Door op de knop in het midden te drukken, kunt uDe werking controlerenHet alarmgeluid tijdelijk pauzeren
3	Indicator	Stand-by: groene indicator knippert eenmaal per minuutAlarm: de rode indicator knippert eenmaal per seconde,de zoemer piept eenmaal per secondeStoring: de rode indicator knippert tweemaal per minuut, de zoemer piept tweemaal per minuut
4	Batterijvakje	Ingebouwde batterij – kan niet worden vervangen door de gebruiker

3 Technische informatie

Specificatie	Inleiding
Detectie	Temperatuur
Bemonsteringsperiode	10 s
Type sensor	Thermistor
Soort alarm	Hittemelding, waarschuwing bij storing, woarschuwing als de batterij bijna leeg is
Alarmvolume	85 dB(A) op 3 m
Alarmmodus	Visueel en auditief alarm
Pauzefunctie	Jo
Indicatoriampje	Alarm-, storings- en werkingsindicator
LED-instructies	• Stand-by-groene indicator knippert eenmaal per minuut• Alarm: de rode indicator knippert eenmaal per seconde, de zoemer piept eenmaal per seconde• Storing: de rode indicator knippert tweemaal per minuut, de zoemer piept tweemaal per minuut
Levensduur batteri	10 jaar
Werkspanning	3V CR123A lithiumbatterij (niet vervangbaar)
Detectieklasse	Klasse A1 branddetectie (54 °C tot 65 °C)
Bedrijfsstroomsterkte	• Bewakingsstroomsterkte: ≤ 15 uA• Alarmstroomsterkte: ≤ 60 mA
Bedrijfstemperatuur	-10 °C tot +55 °C
Bedrijfsvochtigheid	≤ 95% RV (niet-condenserend)
Kleur	Wit
Behuizing	Polycarbonaat
Afmetingen	∅ 93,8 mm × H 46,9 mm
Gewicht	115 gram
Installatie	Montagebeugel voor plafond
Certificaten	CE
Nalevingsnorm	BS 5446-2:2003

NL

4 Installatie

4.1 Inhoud

Controleer de inhoud aan de hand van onderstaande tabel. Als u onderdelen mist of beschadigd zijn, neem dan contact op met de klantenservice of leverancier.

Tabel 4-1 Controlelijst

Naam	Aantal
Hittemelder	1
Zelftappende schroeven	2
Plug	2
Montageplaat	1
Gebruikershandleiding	1

4.2 Installatiepositie

In welke ruimte moet de melder worden geïnstalleerd?

Deze hittemelder is geschikt voor keukens, garages, zolders, stookruimtes en wasruimtes. Deze hittemelder is ook geschikt voor gebruik in caravans, boten en campers. Deze melder is echter niet bedoeld voor niet-residentiële, commerciële of industriële toepassingen, of voor enig ander doel dan beschreven. Voor de beste bescherming moeten hittemelders altijd worden geinstalleerd als onderdeel van een compleet brandbeveiligingssysteem dat ook rookmelders omvat. Hittemelders mogen nooit worden gebruikt als alternatief voor of ter vervanging van rookmelders om vroegtijdig te waarschuwen voor rook, brand of hitte.

LET OP

Deze hittemelder is bedoeld voor gebruik in binnenruimten van woningen. In elke woning is de opbouw en indeling anders. Daarom is deze informatie bedoeld als algemene leidraad. Voor meer informatie kunt u contact opnemen met uw lokale brandweer.

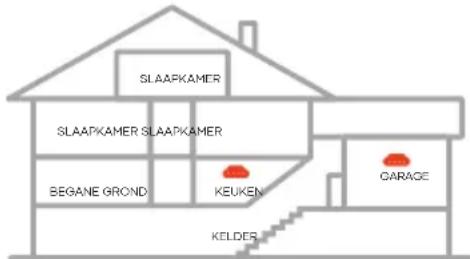

Figuur 4–1 Algemene lay-out

Waar in de ruimte moet de melder worden geïnstalleerd?

• Hittemelders moeten aan het plafond worden geinstalleerd, bij voorkeur in het midden van de ruimte.
• Installeer de melder zodanig dat deze ten minste 0,3 meter verwijderd is van muren, lichtarmaturen of andere belemmeringen. Zorg ervoor dat de hittemelder zich niet verder dan 5 meter bevindt van de verste muur, maximaal 5 meter van een deur naar een potentieel brandgevaarlijke ruimte, en niet meer dan 5 meter van de dichtstbijzijnde andere hittemelder.
• Hittemelders magen niet in een badkamer of te dicht bij een badkamerdeur worden geplaatst, omdat stoom en vocht de melder kunnen aantasten.
• Vermijd het installeren in de buurt van fluorescentielampen, omdat het flikkerende licht de hittemelder kan activeren of de werking ervan kan beïnvloeden.
• Plaats de hittemelder op een locatie waar geen sprake is van stilstaande lucht, zoals in hoekjes of afgesloten gebieden waar de luchtcirculatie beperkt kan zijn
• Bij het installeren van een hittemelder op schuine plafonds dient u ervoor te zorgen dat deze maximaal 0,15 meter verticaal onder het hoogste punt wordt geplaatst
• De ventilatieopeningen van de hittemelder moeten gemakkelijk toegankelijk zijn voor testen en onderhoud.

WAARSCHUWING

Hittemelders mogen niet tegen de muur worden bevestigd.

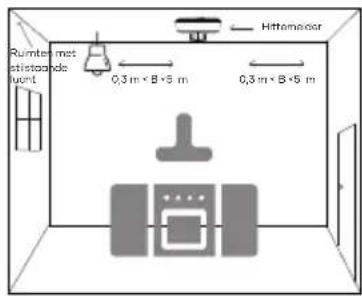

Figuur 4-2 Aanbevolen locatie (1)

Rumter met distrande lument 0,3 m × B × 5 m 0,3 m × B × 5 m Hittometer

Figuur 4-3 Aanbevolen locatie (2)

H ≤ 0.15 m

4.3 Stappen voor de installatie

Volg de onderstaande stappen voor de juiste installatie van de melder.

Stap 1: Kies een geschikte plaats voor het installatie van de hittemelder.

Stap 2: Boor gaten (0.6 mm) in het plafond en lijn vervolgens de schroefgaten uit met de montagegaten.

Stap 3: Bevestig de montageplaat met de zelftappende schroeven.

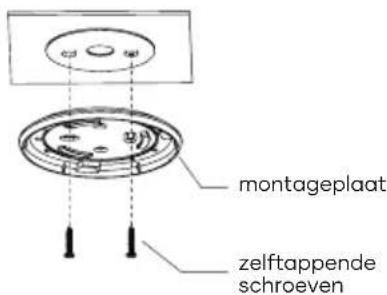

Figuur 4-4 Installatiestap (1)

montageplaat zelftappende schroeven

Stap 4: Installeer de melder. Draai de melder in de richting zoals aangegeven in de figuur.

OPMERKING Zorg ervoor dat alles stevig gemonteerd is.

Figuur 4-5 Installatiestap (2)

draaien

5 Testen en onderhoud

5.1 Testen

Na installatie of onderhoud is een functioneringstest van deze melder vereist om de correcte werking te garanderen. Mocht tijdens het testen een defect worden geconstateerd, raadpleeg dan de sectie "Veelgestelde vragen" en "Onderhoud" voor probleemoplossing en voer vervolgens een nieuwe test uit. Indien de hittermelder nog steeds niet functioneert, neem dan contact op met de klantenservice of leverancier.

Zelftest apparaat

Druk op de knop Testen/Dempen (Test/Silence), de zoemer piept éénmaal kort en de rode LED-indicator knippert ook éénmaal. Hierna piept de zoemer tweemaal lang met twee cycli en de rode LED-indicator knippert ook tweemaal.

Het alarm dempen/pauzeren

Wanneer de temperatuur een vooraf bepaalde drempel bereikt, gaat de LED-indicator te knipperen en geeft de zoemer alarm (85 dB). Als er een vals alarm afgaat, kunt u dit dempen door op de knop Testen/Dempen (Test/Silence) van de melder te drukken om het alarmgeluid te stoppen.

WAARSCHUWING

• Negeer nóóit een alarm. Als u niet reageert, kan dat ernstig letsel of de dood tot gevolg hebben.
• Probeer de melder niet open te maken of te demonteren. Er bestaat gevaar voor elektrische schokken of storingen als er met de melder geknoeid is.

LET OP

U kunt deze melder ook met elke willekeurige infrarood afstandsbediening op stil/pauze zetten. Druk hiervoor op een willekeurige knop op van de afstandsbediening en het alarm wordt direct gepauzeerd. De pauze functie duurt ongeveer 9 minuten. Voorkom onbedoelde signalen

van andere infraroodbronnen (zoals de afstandsbediening of andere signalen van externe afstandsbedieningen), die een onbedoelde demping van de melder kunnen veroorzaken.

Lage spanning

Als de batterijspanning onder een bepaalde drempel komt, knippert de LED indicator en klinkt de zoemer om de minuut totdat de batterij leeg is. Vervang de melder onmiddellijk of neem contact op met de technische ondersteuning voor advies.

5.2 Onderhoud

Om uw apparaat in goede staat te houden, moet u de volgende voorschriften naleven.

- Testen: test de melder periodiek (eens per maand). Druk bij normale werking op de knop Testen/Dempen (Test/Silence) om te controleren of de melder normaal werkt. Vervang de melder onmiddellijk bij een defect.

- Reinig de melder: reinig de melder minimaal éénmaal per jaar met een zachte doek. Houd de binnen- en buitenkant van de melder stofvrij door deze eens per maand voorzichtig te stofzuigen (gebruik hiervoor het opzetstuk met de zachte borstell). Gebruik nooit reinigingsmiddel voor het schoonmaken.

- Verf het apparaat nooit! Verf sluit de openingen af en belemmert de sensor om rook te detecteren.

Neem contact op met de klantenservice of leverancier voor hulp als de melder niet goed meer werkt.

Probleem	Oplossingen
De hittemelder gaat niet af tijdens het testen	• Controleer of het alarm geactiveerd is.• Als u onmiddellijk na het inschakelen van de hittemelder een test uitvoert, moet u de hittemelder een paar seconden de tijd geven om tot rust te komen voordat u de test uitvoert.• Zorg ervoor dat u de knop Testen/Dempen (Test/Silence) goed indrukt.
De hittemelder piept met tussenpozen	• Controleer de locatie van de hittemelder (zie "Installatiepositie").• Reinig de hittemelder (zie "Testen en onderhoud").
De indicator knippert rood en er klinkt elke 60 seconden een pieptoon	• De batterij van de melder is bijna leeg, vervang de batterij onmiddellijk.• Neem contact op met de technische ondersteuning voor advies.

7 Verwijderen

Afgedankte elektrische producten magen niet met onder huishoudelijk afval worden afgevoerd. Voer het elektrische apparaat op een milieuvriendelijke manier af en leef daarbij de plaatselijke voorschriften over het afvoeren of recycleren van elektrisch apparaten strikt na.

WAARSCHUWING

Niet verbranden of in vuur werpen.

8 Garantie en contactó Veelgestelde vro

Als u service na verkoop nodig heeft, neem dan contact op met uw lokale dealer of verkoper.

IVendor B.V.

Docterskampstraat 5

5222 AM 's-Hertogenbosch

The Netherlands
