GEBRUIKSAANWIJZING CS11 SAVS

Gebruikershandleiding

Bedienungsanleitung

Dank voor uw aankoop. Lees deze handleiding zorgvuldig vóór installatie of gebruik. Installeert u de melder voor iemand anders? Laat de handleiding dan bij de eindgebruiker achter.

BELANGRIJKE VEILIGHEIDSINFORMATIE

• Deze melder is niet geschikt om mensen met gehoorproblemen te waarschuwen.
• Het gebruik van alcohol of verdovende middelen kan ervoor zorgen dat u het alarmgeluid niet hoort.
• Branden in schoorstenen, muren of afgesloten ruimtes worden mogelijk niet gedetecteerd.
• Deze melder detecteert rook én koolmonoxide; geen vlammen, hitte of andere gassen.

BELANGRIJKE WAARSCHUWINGEN

• Negeer een alarmsignaal nooit. Niet reageren op detectie kan leiden tot ernstig letsel of overlijden.
• Stille modus (pauzeren) onderdrukt alleen het geluid. Controleer altijd of er gevaar is.
• Test de melder minimaal één keer per maand. Werkt de test niet? Vervang de melder direct.

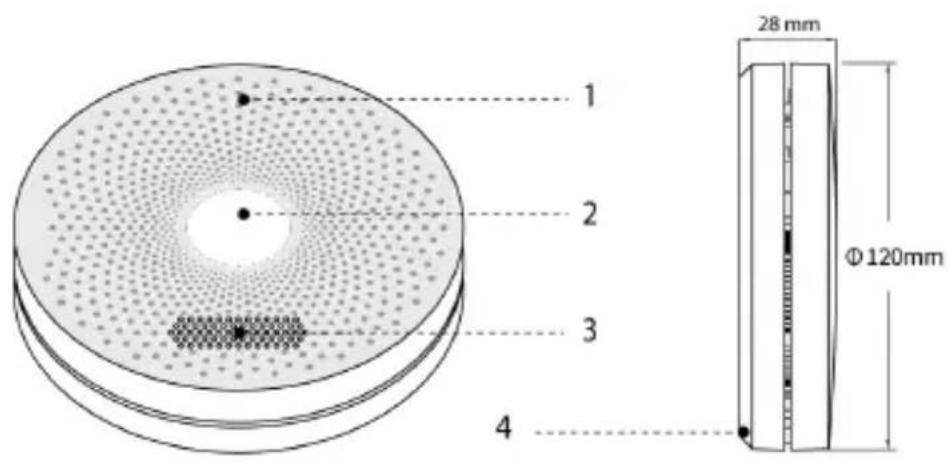

1. Productoverzicht CS11

1 2 3 4 28 mm Ø 120mm

1. LED-indicator
2. Test/stilte-knop (activatie)
3. Zoemer alarm
4. Montageplaat (onderkant)

2. Melder activeren

LET OP: deze melder is standaard uitgeschakeld! Activeer de melder voordat u hem gebruikt.

2.1 Activeren melder

Zet de schakelaar aan de achterzijde van de melder op "ON". De melder is nu ingeschakeld.

2.2 Deactiveren rookmelder

Zet de schakelaar aan de achterzijde van de melder op "OFF". LET OP: de melder is nu uitgeschakeld en detecteert geen rook of koolmonoxide meer.

3. Testen en pauzeren

3.1 Melder testen

Zorg dat de melder is ingeschakeld zoals beschreven in het hoofdstuk [Melder activeren].

■ Druk op de test/stilte-knop in het midden van de melder aan de voorkant.
■ Er klinkt een luid alarmsignaal.
■ De rode LED knippert ongeveer één keer per seconde.

LET OP: deze test controleert de werking van het rook en CO-detectiesysteem zonder rook of CO. Hoort u geen geluid? Zie dan het hoofdstuk [Probleemoplossing] verderop in deze handleiding.

3.2 Alarm pauzeren (tijdelijk dempen)

Druk tijdens een alarm op de test/stilte-knop om het alarm tijdelijk te dempen. De rode LED knippert dan 1 keer per 8 seconden. Na 10 minuten hervat de melder automatisch de normale werking.

4. Koolmonoxidedetectie

Gaat het CO-alarm af? Ga dan direct naar buiten voor frisse lucht en betreed het gebouw pas weer zodra het goed is geventileerd en de melder teruggekeerd is naar stand-by. Laat de bron van de CO-uitstoot controleren en verhelpen.

De combimelder slaat alarm bij de detectie van de volgende concentraties van koolmonoxide:

■ 50 ppm: binnen 60–90 minuten
■ 100 ppm: binnen 10–40 minuten
■ 300 ppm: binnen 3 minuten

5. LED-lampjes en akoestisch alarm

STATUS LED-INDICATIEL	LAMPJE AKOESTISCH ALARM
Test Rode LED knippert	1x per seconde. 2× 3 lange pieptonen, gevolgd	door 4 korte pieptonen.
Rookdetectie alarm Rode	LED knippert 3x per 3 seconden. Pieptoon 3x per 3 seconden.
CO-detectie alarm Rode	LED knippert 4x per 4 seconden. Pieptoon 4x 4 seconden.
Stilte modus (pauze) Rode	LED knippert 1x per 8 seconden. Geen geluid
Batterij bijna leeg Rode	LED knippert 1x per 56 seconden. Pieptoon 1x per 56 seconden.
Storing Rode LED knippert	1x per 40 seconden. Pieptoon 1x per 40 seconden.
Einde levensduur Oranje	LED knippert 3x per 56 seconden. Pieptoon 3x keer per 56 sec.

6. Installatie locatie

Deze combimelder detecteert zowel rook als koolmonoxide (CO) en verhoogt de veiligheid in huis of kantoor door twee gevaren in één melder te combineren. Voor een betrouwbare werking is correcte plaatsing cruciaal.

7.1 Algemene richtlijnen

• Rook stijgt op en moet dus aan het plafond worden gedetecteerd.
• Koolmonoxide mengt zich met de lucht en verspreidt zich gelijkmatig.

7.2 Locatie combimelder

De ideale plaats hangt af van het type ruimte:

• In een ruimte met een verbrandingsbron (bijv. kachel, open haard, geiser of CV-ketel): Plaats de melder op een horizontale afstand van 1 tot 3 meter van de verbrandingsbron, aan het plafond.
• In ruimtes zonder verbrandingsbron (zoals slaapkamers of woonkamers) Plaats de melder bij voorkeur in of net buiten de slaapkamers aan het plafond. Zorg ervoor dat het alarm goed hoorbaar is in elke slaapruimte.

■ In gangen of overlopen

Monteer de melder aan het plafond, bij voorkeur in het midden van de ruimte.

7.3 Montageadvies

• Bevestig de melder niet vlak naast ventilatieopeningen, ramen of deuren.
  ■ Monteer de melder niet op vochtige of stoffige plaatsen.

Belangrijke waarschuwingen

■ Laat de melder altijd installeren door een bekwaam persoon.

- Deze melder is geen vervanging voor het juist installeren, gebruiken en onderhouden van apparaten op brandstof, zoals kachels of boilers.

7. Melder installeren

Deze SAVS melder kan op twee manieren worden bevestigd: met schroeven en pluggen of met de meegelever-de tapestrip.

7.1 Installatie met schroeven en pluggen

• Draai de montageplaat los van de melder.
• Markeer de schroefgaten op de muur of plafond en boor gaten van ø 5 mm.
• Plaats de pluggen en bevestig de montageplaat met schroeven.
• Draai de melder rechtsom vast totdat deze goed vastzit.

7.2 Installatie met tapestrip

- Draai de montageplaat los van de melder.

■ Reinig het oppervlak waar u de melder wilt bevestigen zodat dit droog en vetvrij is.
■ Verwijder één beschermlaag en plak de tape op de achterkant van de montageplaat.
■ Verwijder de tweede beschermlaag, druk de montageplaat op de plek en houd 60 seconden vast.
- Plaats de melder op de montageplaat en draai deze rechtsom vast totdat hij goed vastzit.

8. Onderhoud

• Test de melder elke maand. Controleer of het geluidssignaal klinkt en het LED-lampje werkt.
  ■ Maak de melder maandelijks schoon met een stofzuiger (zachte borstel) na verwijdering van het plafond.

- Gebruik geen schoonmaakmiddelen of oplosmiddelen.

• Gebruik geen sprays zoals luchtverfrissers, haarlak of andere spuitbussen in de buurt van de melder.
• Verf de melder nooit. Dit kan de sensoren blokkeren en de werking verstoren.
• Open de melder niet en maak de binnenkant niet schoon. Hiermee vervalt de garantie.
• Plaats de melder altijd direct terug na het onderhoud. Zo blijft de brandbeveiliging actief.

9. Technische specificaties

Voeding CR123A 1600mAh - 10 jaar levensduur

Stroomverbruik <30uA (stand-by); <70mA (alarm)

Type sensor Rook: Optisch (foto-elektrisch)CO: Elektrochemisch

CO-gevoeligheid ■ 50 ppm: 60–90 minuten■ 100 ppm: 10–40 minuten■ 300 ppm: 1-3 minuten

Normen EN 14604:2005+AC:2008EN50291-1:2018

Temperatuurbereik 0–55 °C

Geluidsniveau alarm ≥ 85 dB op 3 meter

Duur pauzestand Ongeveer 10 minuten

10. Probleemoplossing

PROBLEEM OPLOSSING
Geen geluid bij activeren Druk in het midden van de melder en houd 10 seconden ingedrukt tot u een pieptoon hoort.
Geen geluid bij testen Controleer of de schakelaar aan de achterzijde van demelder op “ON” staat.
Vals alarm bij koken of douchen Controleer deplaats van de melder. Zie [Installatie locatie].Reinig de melder. Zie [Onderhoud].
Piept elke 56 seconden + rode LED knippert Debatterij is bijna leeg. Vervang onmiddellijk.
Piept elke 40 seconden + rode LED knippert Hetalarm functioneert niet. Reinig de melder of vervang onmiddellijk.

11. Milieu-informatie

Elektronische apparaten die niet meer worden gebruikt, mogen niet bij het gewone afval worden weggegooid. Lever ze in bij een inzamelpunt voor recycling. Informeer bij uw gemeente of verkoper naar advies over recycling.

12. Gegevens en klantenservice

SAVS® Saves Lives

Docterskampstraat 5 | 5222AM | 's-Hertogenbosch

Nederland

[e-mail] | www.savs.me
