MANUALE UTENTE H10 SAVS

1 Norme di sicurezza e avvertenze import

Questo manuale aiuta ad utilizzare correttamente il dispositivo. Leggere attentamente il manuale prima di utilizzare il dispositivo e conservarlo per future consultazioni.

Requisiti di funzionamento

IT

AVVERTENZA

• Mai ignorare un allarme. In caso contrario, si potrebbero verificare lesioni gravi anche mortali.
• Se non si è certi di cosa abbia fatto scattare l'allarme, è opportuno agire ipotizzando che si tratti effettivamente di un incendio ed evacuare immediatamente l'edificio.

ATTENZIONE

• Prima dell'uso, controllare che la fonte di alimentazione del dispositivo funzioni correttamente.
• Usare il dispositivo in base alle condizioni ambientali di utilizzo.
• Usare il dispositivo solo con tensioni comprese nell'intervallo specificato.
• Trasportare, utilizzare e conservare il dispositivo nelle condizioni di umidità e temperatura consentite.
• Evitare che il dispositivo entri a contatto con liquidi. Non posizionare sul dispositivo contenitori pieni di liquidi, per evitare che possano entrare nell'apparecchio.
• Questo rilevatore di calore è progettato solo per indicare la temperatura e non può rilevare la presenza di gas, fumo o flamme.

Requisiti per l'installazione

AVVERTENZA

In caso di installazione e utilizzo non corretti del dispositivo, il sistema non potrà funzionare correttamente e non sarà in grado di segnalare pericoli di incendio.

ATTENZIONE

• Rispettare tutte le procedure di sicurezza e indossare i dispositivi di protezione necessari quando si lavora in altezza.
• Non esporre il dispositivo alla luce solare diretta o a fonti di calore.
• Conservare il materiale di imballaggio originale, che potrebbe servire in caso di spedizione del dispositivo per riparazioni.
• Assicurarsi che lo scenario di utilizzo sia conforme ai requisiti di installazione. In caso di problemi, contattare il proprio distributore o centro di assistenza locale.
• Tutte le attività di installazione e utilizzo devono essere conformi alle norme locali in materia di sicurezza elettrica, prevenzione degli incendi e altri regolamenti applicabili.

Requisiti per la manutenzione

• Non pulire il dispositivo con prodotti detergenti.
• Non verniciare il dispositivo. La vernice potrebbe sigillare le feritoie e compromettere la capacità del sensore di rilevare la temperatura.

2 Introduzione

2.1 Informazioni del prodotto

Il rilevatore di calore (di seguito denominato dispositivo) è progettato per monitorare continuamente la temperatura. Grazie al termistore di elevata precisione e all'algoritmo intelligente di cui è dotato, il dispositivo è in grado di segnalare un allarme al raggiungimento di una predeterminata soglia temperatura. Il sistema è la soluzione ideale per ambienti pieni di fumo, polvere o umidità, che potrebbero causare la segnalazione di falsi allarmi per la presenza di fumo, quali cucine, in cui sono presenti vapori di cottura, oppure stanze di soffitte o garage contenenti caldaie, che potrebbero avere molta polvere. Grazie ai rilevatori di calore, è possibile monitorare la presenza di incendi in tali ambienti, riducendo drasticamente la segnalazione di falsi allarmi. Il sistema è alimentato da una batteria sigillata della durata di 10 anni, che permette di garantire una protezione antincendio 24/7 degli ambienti sorvegliati per un decennio.

Il presente rilevatore di calore è progettato per rilevamenti di classe A1. Il rilevatore di calore emetterò una segnalazione acustica quando la temperatura ambientale di una stanza è compresa tra 54°C e 65°C.

2.2 Profilo del prodotto

IT

1 2 3

N.	Nome	Introduzione
1	Segnale acustico	Suono allame: 85 dB (A) a 3 m
2	Pulsante Test/Silenzio	La pressione del grande pulsante centrale permette di testore e silenziare l'allarme del dispositivo. La pressione del pulsante centrale permette:Verifica del normale funzionamentoInterruzione temporanea della suceria di allarme
3	Indicatore	Stand-by: L'indicatore verde lampeggia una volta al minutoAlarme: l'indicatore rosso lampeggia una volta al secondo e il dispositivo emette un segnale acustico con la stessa cadenzaGuesta: l'indicatore rosso lampeggia due volte al minuto e il dispositivo emette un segnale acustico con la stessa cadenza
4	Alloggiamento batterie	Batteria integrata, non sostituibile dall'utente

3 Informazioni tecniche

Specifica	Introduzione
Tipo di raccolta	Temperatura
Periodo di campionamento	10 secondi
Tipo di sensore	Termistore
Tipo di allarme	Rilevatore di colore, indicatore di guasto, indicatore di batteria scarica
Volume di allarme	85 dB (A) a 3 m
Modalità di allarme	Allarme visibile e acustico
Funzione sienziamento	SI
Indicatore luminoso	Indicatore di allarme, guasto e funzionamentiStand-by: L'indicatore verde lampeggia una volta al minuto
	Allarme: l'indicatore rosso lampeggia una volta al secondo e il dispositivo emette un segnale acustico con la stessa cadenza
Funzionamento Led	Guasto: l'indicatore rosso lampeggia due voite al minuto e il dispositivo emette un segnale acustico con la stessa cadenza
Durata batteria	10 anni
Tensione di esercizio	Batteria al litio da 3V CR123A (non sostituibile)
Classe di rilevamento	Rilevamento di incendi di classe A1 (da 54°C a 65°C)
Corrente di esercizio	Corrente di monitoraggio: ≤15 uACorrente di allarme: ≤60 mA
Temperatura di funzionamento	Da -10°C a +55°C
Umidità di funzionamento	Umidità relativa ≤ 95% (senza condensa)
Colore	Bianco
Alloggiamento	PC
Dimensioni	93,8 mm × H 46,9 mm ( 3,69" × H 1,85")
Peso	115 g (0,25 lb)
Instaliazione	Montaggio a soffitto
Certificazioni	CE
Conformità agli standard	BS 5446-2:2003

IT

4 Installazione dispositivo

4.1 Contenuto della confezione

Verificare il contenuto della confezione usando la lista di controllo che segue. In caso di danni o parti mancanti nel dispositivo, contattare l'assistenza post-vendita.

Tabella 4-1 Lista di controllo

IT	Nome	Quantità
	Rilevatore di calore 1
	Vite autofilettante 2
	Bullone di espansione 2
	Piastra di montaggio 1
	Manuale d'uso 1

4.2 Posizione di installazione

In quale stanza va installato il dispositivo?

Il rilevatore di calore può essere utilizzato in roulotte e caravan. Il presente rilevatore di calore non è destinato all'utilizzo in applicazioni commerciali, industriali o non residenziali, né per l'uso per finalità diverse da quelle descritte.

Il rilevatore di calore è adatto all'impiego in ambienti quali cucine, garage, loft, sale caldaie e lavanderie. Per ottenere la massima protezione, i rilevatori di calore dovrebbero essere sempre installati nell'ambito di un sistema antincendio completo, che comprende anche dei rilevatori di fumo. I rilevatori di calore non devono mai essere usati al posto dei rilevatori di fumo allo scopo di fornire una segnalazione preventiva di fumo, incendi o calore.

ATTENZIONE

Questo dispositivo è destinato all'uso in normali ambienti interni di unità abitative familiari. La costruzione e la struttura di ogni singola installazione cambia, per cui tali indicazioni sono a solo scopo esemplificativo. Per ulteriori informazioni, consultare il corpo locale dei vigili del fuoco.

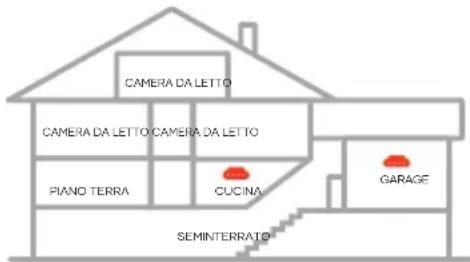

Figura 4-1 Struttura complessiva

CAMERA DA LETTO CAMERA DA LETTO CAMERA DA LETTO PIANO TERRA CUCINA GARAGE SEMINTERRATO

IT

In quale punto della stanza va installato il dispositivo?

• I rilevatori di calore dovrebbero essere collocati sul soffitto, possibilmente al centro della stanza.
• I rilevatori devono essere collocati ad almeno 300 mm (12") da pareti, lampadari o altri ostacoli. Il rilevatore di calore va installato a una distanza non superiore ai 5,3 m dalla parete più lontana, non superiore a 5,3 m da una porta di una qualsiasi stanza in cui potrebbe svilupparsi un incendio e a non più di 5,3 m dal rilevatore di calore successivo.
• I rilevatori non vanno collocati sulla porta di un bagno o troppo vicini a essa, dato che potrebbero essere influenzati da vapore e umidità.
• Evitare inoltre di installare tali dispositivi in aree prossime a luci fluorescenti poiché le luci lampeggianti potrebbero attivare l'allarme o comprometterne il funzionamento.
• Verificare che il dispositivo non sia collocato in punti privi di ricambio di aria, quali angoli o spazi dove il flusso dell'aria è bloccato.
• Installando un rilevatore di calore su soffitti spioventi o a punta, il dispositivo deve trovarsi ad una distanza verticale massima di 150 mm dal punto più alto della pendenza.
• Le feritoie di ventilazione del rilevatore devono essere facilmente accessibili per il corretto test e manutenzione del dispositivo.

AVVERTENZA

I rilevatori di calore non vanno montati alle pareti.

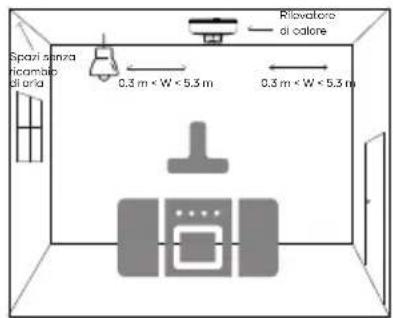

Figura 4-2 Posizione consigliata (1)

Spazi senza ricamato di aria 0,3 m < W < 5,3 m 0,3 m < W < 5,3 m Rilowatore di calore

Figura 4-3 Posizione consigliata (2)

H ≤ 0.15 m

4.3 Fasi dell'installazione

Applicare la procedura seguente per installare correttamente il dispositivo.

Passaggio 1: Scegliere un luogo adatto per installare il rilevatore di calore.

Passaggio 2: Praticare dei fori (Φ 6 mm) nella parete, allineare i fori delle viti sulla parete e inserirvi i bulloni a espansione.

Passaggio 3: Fissare la piastra di montaggio con le viti autofilettanti.

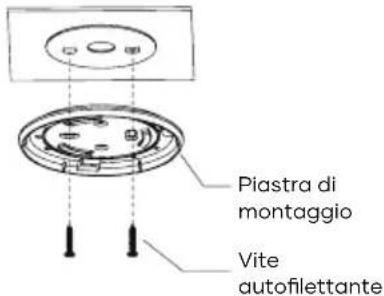

Figura 4-4 Passaggio di installazione (1)

Piastra di montaggio Vite autofilettante

Passaggio 4: Installazione del dispositivo.

Ruotare il dispositivo nella posizione e direzione corrispondente come mostrato in figura.

Verificare che il dispositivo sia ben fissato.

Figura 4-5 Passaggio di installazione (2)

Rotazione

5 Test e manutenzione

5.1 Test

Dopo l'installazione del dispositivo o la sua regolare manutenzione, è necessario eseguire un test per verificarne il corretto funzionamento.

Durante il processo di test, il dispositivo difettoso deve essere trattato seguendo le indicazioni riportate in

IT "Domande frequenti" e "Manutenzione" e quindi testato di nuovo. Se il test non è superato, inviare il dispositivo al produttore per la riparazione.

Procedura autodiagnostica del dispositivo

Premere il pulsante Test/Silenzia (Test/Silence): il dispositivo emette un segnale acustico e l'indicatore LED rosso lampeggia una volta, quindi il dispositivo emette un segnale acustico continuo per due cicli di due volte, mentre l'indicatore LED rosso lampeggia due volte.

Silenziare/mettere in pausa l'allarme

Quando la concentrazione di temperatura raggiunge una soglia prestabilita, l'indicatore luminoso inizia a lampeggiare e il dispositivo emette un segnale acustico (85 dB). In caso di falsi allarmi, il dispositivo può essere silenziato premendo il pulsante Test/Silenzia

(Test/Silence) su di esso per fermare l'allarme.

AVVERTENZA

MAI IGNORARE UN ALLARME.

Se un allarme acustico si attiva, esso indica una situazione potenzialmente pericolosa. Per cui non va mai ignorato. In caso contrario, si potrebbero verificare lesioni gravi anche martali. Se il rilevatore di calore si attiva e non si riesce a individuare con precisione il principio di incendio, è consigliabile che tutti lascino subito la propria abitazione.

ATTENZIONE

È possibile silenziare questo dispositivo con un telecomando a infrarossi premendo il pulsante su di esso e il dispositivo metterà in pausa l'allarme. L'allarme riprenderà automaticamente uscendo

dalla modalità silenziosa dopo 9 minuti. Evitare che il dispositivo riceva accidentalmente segnali infrarossi da altre fonti (come telecomandi o altri apparecchi per il controllo remoto), poichè questi potrebbero silenziare l'allarme in modo anomalo. È anche necessario prestare attenzione all'ambiente di installazione affinché il dispositivo non riceva direttamente altri segnali infrarossi, come quelli dei televisori.

Bassa tensione

Quando la tensione della batteria scende al di sotto di una determinata soglia, l'indicatore lampeggia una volta e il dispositivo emette un segnale acustico ogni minuto, fino a quando la batteria non si esaurisce. Sostituire subito il dispositivo o consultare l'assistenza tecnica.

5.2 Manutenzione

Attenersi ai seguenti requisiti per garantire il corretto funzionamento del dispositivo.

- Test di simulazione di allarme incendio: Testare il dispositivo tutte le settimane. In condizioni di normale utilizzo, premere il pulsante Test/Silenzia (Test/Silence) per verificare il corretto funzionamento del dispositivo. Correggere tempestivamente eventuali malfunzionamenti. Dopo la pulizia, reinstallare il dispositivo e testarlo di nuovo.

- Pulire l'alloggiamento; Pulire il dispositivo almeno una volta all'anno (consigliato). Tenere il dispositivo lontano da polvere e detriti pulendone delicatamente l'alloggiamento con un aspirapolvere dotato di spazzola morbida se necessario. Evitare l'utilizzo di detergenti sul dispositivo per non rischiare di contaminare il sensore.

- Non verniciare il dispositivo. La vernice potrebbe sigillare le feritoie e compromettere la capacità del sensore di funzionare correttamente.

[1]

Se il rilevatore smette di funzionare correttamente, contattare il proprio rivenditore o distributore locale.

Problema	Soluzioni
L'allarme del rilevatore di calore non suona durante il test	Controllare che l'allarme sia attivato.Se si esegue il test subito dopo aver attivato il rilevatore, è necessario attendere alcuni secondi affinché l'allarme si stabilizzi prima del test.Premere correttamente il pulsante Test/Silenzia (Test/silence).
Il rilevatore emette un suono intermittente	Controllare la posizione del rilevatore di calore (consultare "Posizione di installazione").Pulire il rilevatore di calore (consultare "Test e manutenzione").
L'indicatore LED lampeggio in rosso e l'allarme emette un segnale acustico ogni 60 secondi	Il dispositivo segnola batteria scarica, sostituirla immediatamente.Consultare l'assistenza tecnica.

7 Smaltimento

I prodotti elettrici di scarto non devono essere smaltiti con altri rifiuti domestici. Smaltire l'apparecchio elettrico rispettando l'ambiente e nel rigoroso rispetto delle normative locali sullo smaltimento o il riciclo degli apparecchi elettrici.

AVVERTENZA

Non bruciare il dispositivo né gettarlo nel fuoco.

8 Garanzia e contattió Domande frequer

Per assistenza post-vendita, contattare il proprio rivenditore o distributore locale.
