Classic ECH 930 WH - Afzuigkap Elba - Gratis gebruiksaanwijzing en handleiding

GEBRUIKSAANWIJZING Classic ECH 930 WH Elba

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Als de installatievoorschriften van de gaskookplaat bepalen dat een grote-re afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daar rekening mee worden gehouden.
• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer moeten in acht worden genomen.

• Sluit de afzuigkap niet op rookkanalen aan die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).

• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek gezogen wordt.

• De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.
• Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

⚠ WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren.

- Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

⚠ WAARSCHUWING: indien de schroeven of bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

• Niet direct met optische instrumenten (verrekijker, vergrootglas...) waamemen.
• Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt door kinderen ouder dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geinstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.
• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

- Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïinstrueerd over het gebruik van het apparaat.

⚠ Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.

• Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.
• De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen wordt gebruikt (niet van toepassing op apparaten die alleen lucht in de ruimte blazen).

- Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter naar een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur wordt gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

"Gebruik bij vervanging met halogeenlampen alleen zelfbeveiligende wolfraamhalogeenlampen of zelfbeveiligende metaalhalidelampen."

ALGEMEEN - VEILIGHEIDSMAATREGELEN

ALGEMEEN

Deze wasemkap moet tegen de muur geïnstalleerd worden, boven een kookplaat die tegen de wand werd geplaatst.

Ze kan gebruikt worden in afzuigversie (met uitlaat naar buiten), ofwel in filterversie (met interne recycling). U bekomt de beste prestaties in afzuigversie: niettemin kan het tijdens de winterperiode geschikt zijn om de wasemkap in filterversie te gebruiken om zo warmteverlies te vermijden.

Wij raden U ten stelligste aan om de installatie te laten uitvoeren door gespecialiseerd personeel, die alle voorschriften van de bevoegde autoriteiten respecteert wat betreft de uitlaat van de te evacueren lucht.

De fabrikant aanvaardt geenenkele aansprakelijkheid voor schade die voortkomt uit een onjuiste of niet overeenkomstig de regels der kunst uitgevoerde installatie.

1 - ADVIEZEN VOOR UW VEILIGHEID

1.1 - Sluit de wasemkap niet aan op afvoerpijpen van rook die geproduceerd werd door verbranding (verwarmingsketels, open haard, enz...).
1.2 - Controleer of de netspanning overeenkomt met de spanning die aangegeven is op het plaatje aan de binnenkant van de wasemkap.
1.3 - Sluit de wasemkap aan op de netspanning met een tweepolige schakelaar ertussen met een opening tussen de contacten van minstens 3 mm.
1.4 - Bij gebruik van een wasemkap zonder aarding, moet U zeker zijn dat het elektriciteitsnetwerk in uw woning een correcte functionering garandeert.
1.5 - De wasemkappen in klasse II zijn voorzien van een dubbele isolatie; ze moeten niet verbonden worden aan een stopcontact met aarding, maar moeten verbonden worden aan een eenvoudig tweepolig stopcontact.
1.6 - De minimale veiligheidsafstand tussen de kookplaat en de wasemkap bedraagt 65 cm. Waarschuwing: het niet-naleven van deze instructies bij het installeren van de schroeven of bevestigingsystemen leidt mogelijk tot elektrische gevaren.
1.7 - Kook onder de wasemkap niet met hoog brandende vlammen.
1.8 - Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.
1.9 - Alvorens de wasemkap schoon te maken of onderhoudswerken uit te voeren, moet het toestel uitgeschakeld worden door de stekker uit het stopcontact te halen of de hoofdschakelaar uit te schakelen.
1.10- Als er in de kamer tegelijkertijd zowel de wasemkap wordt gebruikt als apparaten die niet op elektriciteit werken (bijvoorbeeld gasapparaten), moet ervoor gezorgd worden dat de kamer voldoende geventileerd wordt. U bekomt een optimaal gebruik zonder risico's wanneer de lage luchtdruk in de kamer niet hoger is dan 0,04 mBar; op deze manier vermijdt U dat de uitlaat van de gasapparaten terug de kamer binnenkomt.
1.11- Het toestel moet zo geplaatst worden dat het stopcontact altijd toegankelijk is.
1.12- Als de voedingskabel van het toestel beschadigd is, moet deze vervangen worden door een speciale kabel of een geheel dat beschikbaar is bij de fabrikant of de technische klantendienst.
1.13- Dit apparaat mag niet worden gebruikt door personen (inclusief kinderen) met beperkte psychische, sensorische en geestelijke vermogens, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat door personen die verantwoordelijk zijn voor hun veiligheid.
1.14- Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.

2 - AANWIJZINGEN VOOR DE INSTALLATIE

2.1 - Openen en verwijderen van het rooster

Om het rooster te openen schruift u de twee schruifjes, links en rechts, naar de richting van het midden van de kap. Het rooster kan nu om-laag geklapt worden en blijft op de achterstiften hangen. Om het rooster geheel te verwijderen schuift u de rechterkant iets naar u toe waardoor de stift uit de sleuf vrijkomt.

2.2 - Montage onder een keukenkastje

Er zij twee mogelijkheden:

a - Door middel van de bijgeleverde schroeven 3,5 x 16 mm vanuit het keukenkastje; dan moet u eerst door middel van de boormal gaatjes in de bodem van het kastje boren.
b - Door middel van niet bijgeleverde korte houtschroeven vanuit de kap; kan moet u eerst het rooster verwijderen, de kap op z'n plaats houden en de slobgaten onder op de bodem van het kastje aftekenen.

Vervolgens draait u de schroeven in de bodem en schuift u de kap, door middel van de slob-gaten, over de schroeven.

Schroeven nu aantrekken.

2.3 - Montage aan de wand

Er zijn twee mogelijkheden:

a - Direkte montage tegen de wand, door middel van de slobgaten in de achterkant van de kap.

Door middel van de boormal of aftekenen vanuit de kap, boort u twee gaten van tenminste 8 mm in de wand. Dan plaatst u de bij de gebruikte boormaat behorende pluggen en draait u schroeven tot op 5 mm in de pluggen.

Vervolgens hangt u de kap, door middel van de slobgaten over de schroefkoppen en trekt de schroeven aan.

b - Montage door middel van ophangbeugels. Dit setje is als accessoire apart leverbaar. Zie de daarbij ge-leverde instrukties.

2.4 - Keuze afzuigen of cirkuleren

a - Afzuigen:

Afhankelijk van het model is de kap uitgerust met een 100 mm ∅ of 120 mm ∅ flens voor de aansluiting van een slang of buis. De opening welke niet benut wordt moet met het meege-leverde deksel afgesloten worden.

Voor de plaatsbepaling van het doorvoergat in de wand (achter-afvoer) of in het keukenkastje (boven-afvoer) gebruikt u de boormal.

De schuifhendel in het ventilatorhuis schuift u naar links, dat is de positie «afzuigen». U gebruikt geen koolstofffilter.

b - Cirkuleren:

Een eventueel aangesloten afvoerslang- of buis behoeft niet verwijderd of afgesloten te worden. De afsluiting naar buiten gebeurt inwendig zodra u de schruifhendel in het ventilatorhuis naar rechts schuift, dat is de positie «cirkuleren».

Ten behoeve van de geurverwijdering plaatst u een, als accessoire leverbaar, koolstofffilter op het ventilatorhuis. Afhankelijk van het model wordt het koolstofffilter levestigd door middel van een bajonetbevestiging (draaiende bewe-ging) of door middel van een centrale schroef.

2.5 - Elektrische aansluiting en controle van de werking

1 - De waarschuwingen onder 2.2, 2.3, 2.4 en 2.5 en paragraaf 2 betreffende de veiligheid moeten nauwgezet in acht worden genomen.
2 - Wanneer de elektrische aansluiting eenmaal is uitgevoerd, moet worden nagegaan of de verlichting, de aanschakeling van de motor en het veranderen van de snelheid correct functioneren.

3 - HET GEBRUIK

3.1 - De bedieningsschakelaars op het bedieningspa-neel wijzen de weg vanzelf. Afhankelijk van het model is uw wasemkap uitgevoerd met twee of meer snelheden. Wij adviseren u om tijdens het koken de hoogste snelheid te kiezen. Indien u de kap «cirkulerend» gebruikt, advi-seren wij u om na het koken de kap nog circa een half uur op een lagere of laagste snelheid in werking te laten. De verlichting kunt u onafhankelijk van het in werding zijn van de kap in- of uitschakelen.

3.2 - Leest u nog even de punten 1.2, 1.5, 1.6 en 1.7.

4 - ONDERHOUD

Korrekt onderhoud bevordert de goede werking van de kap en is voor de veiligheid op langere termijn belangrijk.

4.1 - Het filter

Het vetfilter bevindt zich, door veerstrippen vastgehouden, aan de binnenkant van het rooster.

Omwille van brandveiligheid en goed werkings-rendement is het beslist noodzakelijk dat het vetfilter gewassen of vervangen wordt.

Wij wijzen er op dat zich ophopend vet in brand kan vliegen.

In principe zijn er drie soorten vetfilters.

Afhankelijk van het model is uw wasemkap met één daarvan uitgerust.

De andere soort is als accessoire leverbaar.

a- Een dun, cirka 1 mm, vetfilter van kunststofvezel mag niet gewassen worden, maar moet u min-stens iedere twee maanden vervangen. Soms zijn deze filters voorzien "verzadigings-indikatoren"; dat kunnen strepen of stippen zijn die verkleuren zodra het filter vol raakt.

b- Een dik, cirka 10 mm, vetfilter van kunststof-vezel mag, in lauwwarm water en wat wasmid-del, 5 tot 6 keer gewassen worden.

Doet u dat in ieder geval minstens elke twee maanden. Op natuurlijke wijze laten drogen vóór u het in het rooster terugplaatst. Niet in de droogstrom-mel of over een radiator drogen. Een metaal-vetfilter kunt u iedere maand rei-nigen met warm water en een huishoudschoon-maakmiddel of afwasmiddel. Reinigen in de afwasmachine is geen bezwaar. Goed laten drogen vóór u het in het rooster te-rugplaatst.

4.2 - Reiniging Van De zelfdragende Metalen Vetfilters

• De filters moeten eens in de 2 maanden of, bij bijzonder intensief gebruik, vaker gereinigd worden, en kunnen ook in de vaatwasmachine worden gewassen.
• Verwijder de filters één voor één door ze naar de achterkant van de groep te duwen en ze tegelijkertijd omlaag te trekken.
• Was de filters en vermijd hierbij ze te buigen, en laat ze drogen alvorens ze terug te plaatsen.
• Plaats de vetfilters terug en let er hierbij op dat de handgreep zichtbaar blijft.

4.3 - Het koolstofffilter

Het koolstofffilter, wat u gebruikt indien u de kap "cirkulerend" laat werken, dient om geuren te absorberen. Ook dit filter raakt op een gegeven moment verzadigd met stoffen die zowel uit het voedsel als uit verbrandingsresten (gas) afkomstig zijn. Door chemische reakties met het koolstof kunnen, bij verzadiging, gevaarlijke stoffen in het filter onstaan die zich in het vertrek kunnen verspreiden. Wij adviseren u dan ook dit filter, afhankelijk van hoe vaak u de kap gebruikt, 2 tot 4 keer per jaar te vervangen. Boven-dien werkt een vers filter uiteraard veel beter dan een verzadigd filter.

4.4 - De verlichting

Afhankelijk van het model is uw wasemkap met één of twee verlichtingslampjes uitgerust.

Neem, vóór een lampje vervangt, even de steker uit het stopkontakt. Het vervangende lampje mag niet groter in vermogen (watt) zijn dan op het typeplaatje (achterin de kap) staat aangegeven.

4.5 - Schoonmaken

De buitenkant van de kap kunt u, naar behoefte, schoonmaken met lauwwarm water en een huishoudschoonmaakmiddel wat niet krast.

Neem, zeker als u ook de binnenkant gaat schoonmaken, eerst de steker uit het stopkon-takt.

Gebruik geen drijfnatte, maar een vochtige doek.

Verlichting

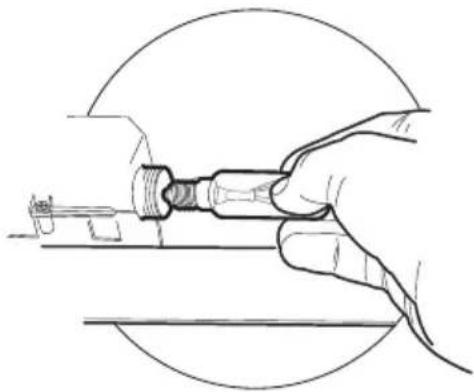

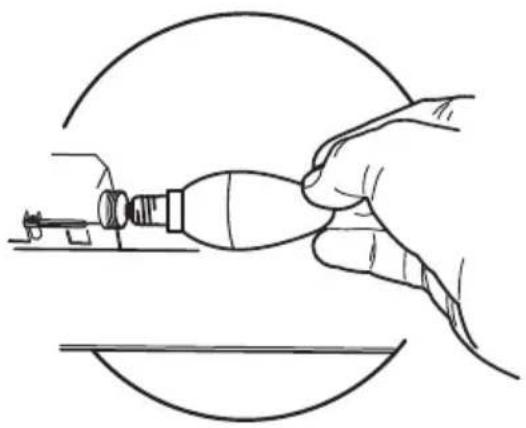

VERVANGING VAN DE LAMPEN

Gloeilampen van 28W-40W

• Verwijder de metalen vetfilters.
- Schroef de lampen los en vervang ze door nieuwe lampen met dezelfde eigenschappen.
- Plaats de metalen vetfilters terug.

Het afzuigraster openen en controlleren dat de verlichtingslampen goed aangeschroeft zijn.

Indien nodig vervangen door steeds lampen van het zelfde type en vermogen te gebruiken.
