Por su propia seguridad y para el correcto funcionamiento del aparato, lea atentamente este manual antes de la instalación y puesta en marcha. Guarde siempre estas instrucciones con el aparato, incluso si se cede o transfiere a un tercero. Es importante que los usuarios estén familiarizados con todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico competente.

• El fabricante no se hace responsable de ningún daño que resulte de una instalación o uso inadecuado.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si en las instrucciones de montaje de la placa de cocción a gas se indica una distancia mayor que la indicada anteriormente, debe tenerse en cuenta.
• Compruebe que la tensión de red coincide con la indicada en la placa de características del interior de la campana.
• Los dispositivos de desconexión deben instalarse en la instalación fija de acuerdo con las regulaciones para sistemas de cableado.
• Para los aparatos de la clase I, compruebe que el suministro de corriente eléctrica de la casa tiene una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo de un diámetro mínimo de 120 mm. El trayecto de humos debe ser lo más corto posible.
• Deben observarse todas las normas relativas al escape de aire.

• No conecte la campana extractora a los conductos de humos de combustión (p. ej. calderas, chimeneas, etc.).

• Si la campana se utiliza en combinación con equipos no eléctricos (por ejemplo, aparatos de gas), debe asegurarse un grado suficiente de ventilación en el local para evitar el retorno del flujo de gases de escape. Cuando la campana extractora se utiliza en combinación con aparatos no eléctricos, la presión negativa en el local no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.

• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos de combustión de gas u otros combustibles.
• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico de servicio.
• Conecte la clavija a una toma de corriente que cumpla la normativa vigente y sea accesible.
• En cuanto a las medidas técnicas y de seguridad a adoptar para el vertido de humos, es importante cumplir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: Retire la película protectora antes de instalar la campana.

- Utilice únicamente tornillos y herramientas que sean adecuados para la campana.

ADVERTENCIA: Si no se instalan tornillos o sujetadores de acuerdo con estas instrucciones, se puede producir una descarga eléctrica.

• No observar directamente con instrumentos ópticos (prismáticos, lupas, etc.).
• No cocine en flambeado bajo la campana: podría producirse un incendio.
• Este aparato puede ser utilizado por niños a partir de los 8 años y por personas con capacidades psico-físico-sensoriales reducidas o con una experiencia y conocimientos insuficientes, siempre que sean cuidadosamente supervisados e instruidos sobre cómo utilizar el aparato de forma segura y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean supervisados.
• Supervise a los niños, asegurándose de que no jueguen con el aparato.

- El aparato no debe ser utilizado por personas (incluyendo niños) con capacidades psico-físico-sensoriales reducidas o con experiencia y conocimientos insuficientes, a menos que sean cuidadosamente supervisados e instruidos.

⚠️ Las piezas accesibles pueden calentarse mucho cuando se utilizan aparatos de cocina.

• Limpie y/o reemplace los filtros después del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Deberá preverse una ventilación adecuada en el espacio cuando la campana extractora de humos se utilice junto con aparatos que utilicen gas u otros combustibles (no aplicable a los aparatos que sólo descargan aire en el local).
• El símbolo en el producto o en su embalaje indica que este producto no debe desecharse como residuo doméstico normal. Tenga en cuenta que el producto a eliminar debe recogerse en un punto de recogida adecuado para el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, ayudará a evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de una eliminación inadecuada de este producto. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Municipio, el servicio local de eliminación de residuos o la tienda donde adquirió el producto.

"En el caso de sustitución por lámparas halógenas, utilice únicamente lámparas de tungsteno autoprotegidas o lámparas de halogenuros metálicos autoprotegidas."

GENERALIDADES - NORMAS DE SEGURIDAD

GENERALIDADES

La campana ha sido proyectada para ser instalada adosada a la pared, colocada sobre un plano de cocción. Se puede usar en dos versiones: filtrante (reciclaje interno del aire) o aspirante (evacuación externa del aire). De todas maneras, se obtiene un mejor resultado con la versión aspirante.

Se recomienda que la instalación sea llevada a cabo por personal especializado, respetando las reglas establecidas por la autoridad competente en cuanto a evacuación de gases.

El fabricante declina toda responsabilidad por daños debidos a una instalación incorrecta o no conforme a las reglas del arte.

1 - NORMAS DE SEGURIDAD

1.1 - No conectar el aparato a tuberías de evacuación de humos causados por combustión (calderas, chimeneas, etc.)
1.2 - Controlar que el voltaje de la red corresponda al indicado en la matrícula de la campana.
1.3 - Enchufar la campana con un enchufe bipolar con una apertura en los contactos de al menos 3mm.
1.4 - Si la campana posee descarga a tierra, asegurarse de que la instalación eléctrica garantice una perfecta descarga.
1.5 - Las campanas clase II tienen doble aislamiento; por lo tanto no necesitan un enchufe con toma de tierra, sino un enchufe bipolar normal.
1.6 - La distancia mínima de seguridad entre el plano de cocción y la campana es de 65 cm.

Advertencia: de no instalarse los tornillos o el dispositivo de fijación siguiendo estas instrucciones hay riesgos de peligros eléctricos.

1.7 - No cocinar con llamas altas debajo de la campana.
1.8 - Controlar las sartenes durante su uso: el aceite podría inflamarse.
1.9 - Antes de realizar cualquier tipo de limpieza, reparación o mantenimiento desenchufar el aparato.
1.10- Si en la cocina se usan tanto la campana como otros aparatos no eléctricos (por ejemplo aparatos a gas), se deberá proceder a una correcta ventilación del ambiente.

Para usar el aparato adecuadamente y sin ningún riesgo la depresión del ambiente no debe superar los 0,04 milibares, evitando de esta manera que vuelvan a penetrar en el interior los gases que se desea eliminar.

1.11- El aparato debe colocarse de manera que sea facil de enchufar.
1.12- Si el cable de acometida se estropea, hay que substituirlo por otro cable o conjunto especial disponible en la casa productora o en un centro de servicio tecnico.
1.13- Este aparato no tiene que ser utilizado por personas (niños incluídos) con capacidades psíquicas, sensoriales o mentales reducidas, o bien por personas sin experiencia y conocimientos en la materia, a menos que no lo hagan bajo el control, o instruídos, por personas responsables de su seguridad.
1.14- Controlar que los niños no jueguen con el aparato.

2 - INSTALACION

En ciertas ocasiones para proceder a la insta-lación de la campana es necesario quitar la rejilla de aspiración.

2.1 - Apertura y extracción de la rejilla de aspiración

Para abrir la rejilla deslizar hacia el centro los botones situados en la parte inferior de la campana. La rejilla descenderà girando alrededor de los dos pernos posteriores.

Con la rejilla abierta, en posición vertical, desli-zar el perno posterior derecho hacia adelante hasta sacarlo completamente.

2.2 - Instalación de la campana debajo de un armario de cocina

a - Armario preagujereado: Unir la campana al armario mediante los agujeros existentes en la base del armario usando los cuatro tornillos 4,2x44,4 incluidos en la bolsa de accesorios. No es necesario abrir la rejilla.
b - Armario sin agujerear:

b.1- Si la campana incluye una plantilla, seguir las indicaciones dadas en esta.

b.2- Si la campana no incluye la plantilla abrir la rejilla, apoyar la campana contra la base del armario y atornillarla desde el interior directamente a la madera del armario con tornillos 3,5x16 (Sin incluir en la bolsa de los accesorios).

2.3 - Fijación a la pared

a - Ayudándonos con la plantilla, hacer dos agujeros de diametro 8 en el muro, colocar los dos tacos de plástico y los dos tornillos 4,2 x 44,4 dejando 5 mm sin atornillar, quitar la rejilla de aspiración, enganchar la campana a los dos tornillos mediante los dos agujeros posteriores con forma de ojal y atornillar completamente los tornillos.
b - Si no disponemos de la plantilla, hacer dos agujeros de diametro 8 (Ver figura) y colocar los tacos y los tornillos procediendo como se indica en el párrafo a.
c - Si la campana se fija a la pared mediante placas de sujeción (Opcional) seguir las instrucciones dadas en la correspondiente plantilla.
d - Respetar la norma de seguridad 1.6.

2.4 - Elección de la versión

a - Aspirante

Abrir la rejilla de aspiración y colocar la leva o el manubrio en la posición “aspirante”. Quitar, si se encuentra colocado, el cartucho de carbón activo desenroscando el pomo central a bayo-neta. Unir la tubería externa con el empalme de diametro 100 mm (∅ 12 mm en algunos mode-los) situado en la salida superior o posterior según sea necesario.

Colocar el tapón en el agujero que no se vaya a usar. Respetar escrupulosamente la norma de seguridad 1.1.

b - Filtrante

Abrir la rejilla de aspiración y colocar la leva o el manubrio en posición "filtrante". Colocar el cartucho de carbón activo en el soporte del motor sujetándolo con el pomo metálico central o girandolo lentamente en el sentido de las agujas del reloj para colocarlo en el enganche a ba- yoneta. La tubería externa puede seguir conectada.

2.5 - La conexión elétrica se puede realizar

a - Directamente a un enchufe con descarga a tierra, si el aparato está dotado de un enchufe ade-cuado.
b - Con la correspondiente instalación eléctrica de conexión si el aparato no posee enchufe.
c - Respetar las normas de seguridad 1.2, 1.3 y 1.4.

3 - FUCIONAMIENTO

3.1- Mediante los mandos se optiene el encendido, regulación de la velocidad del motor e iluminación del plano de cocción. Para obtener un rendimiento óptimo se aconseja abrir la visera y usar la velocidad mas fuerte en caso de una gran concentración de olores y humos, y la velocidad intermedia o inferior para proceder a un cambio de aire silencioso y económico. Además, es necesario encender la campaña cuando se empieza a cocinar, dejándola encendidad durante algún minuto cuando se haya terminado.

3.2- Respetar sin falta las normas de seguridad 1.7 y 1.8.

4 - MANTENIMIENTO Y LIMPIEZA

Un correcto mantenimiento garantiza un mayor rendimiento y una larga vida a la campana.

ATENCION: Si se acumula grasa en el interior del filtro, además de perjudicar al rendimiento del aparato, puede ser causa de incendio.

Recomendamos por lo tanto, respetar las intruc- ciones dadas a continuación.

4.1 - Filtro antigrasa

Es un filtro mecánico, que se fabrica en diferentes versiones alternativas, que detiene las partículas de grasa. Está colocado en el interior de la rejilla de aspiración. Para cambiarlo proceder de la siguiente manera:

a-Generalidades

Independientemente del tipo de filtro, para quitarlo, abrir la rejilla y quitar las sujeciones metálicas.

b-Filtro sutil

(Espesor alrededor de 1 mm): No se puede lavar, debe sustituirse cada dos meses. Si el filtro está dotado de indicadores químicos de saturación sustituirlo cuando:

b.1-El color viola de los puntos visibles desde el exterior se haya extendido a toda la superficie del filtro.

b.2-El color rojo de las rayas internas, que en cicunstancias normales no se ven, sean visibles desde el exterior.

c-Filtro metálico multicapas: Se debe lavar una vez al mes en agua y detergente normal o en el lavavajillas. Dejarlo secar completamente antes de volver a montarlo.

4.2 - Limpieza de los Filtros Antigrasa Metálicos

• Se pueden lavar en el lavavajillas y requieren un lavado cada 2 meses aproximadamente o más a menudo si su uso es muy intenso.
• Quitar los filtros uno por vez, operando en los enganches correspondientes.
• Lavar los filtros evitando que se doblen y dejarlos secar antes de volverlos a montar.
  • Montar los filtros prestando atención en mantener la manija hacia la parte visible exterior.

4.3 - Filtro de carbón activo

Es un filtro químico que retiene los olores en la campana en versión filtrante. Para quitarlo, abrir la rejilla y desenroscar el pomo metálico central o girarlo en el sentido contrario al de las agujas del reloj, hasta desenganchar la bayoneta central. Volver a montarlo procediendo de manera inversa. Para obtener un buen rendimiento debe ser sustituido cada tres meses.

4.4 - Iluminación

Si una bombilla se funde o deja de funcionar, abrir la rejilla de aspiración y controlar que la bombilla esté bien colocada. Si es necesario, cambiarla por otra de tipo y potencia igual.

4.5 - Limpieza

Limpiar la campana con agua templada y detergente líquido neutro, evitar el uso de disolventes, alcohol o sustancias abrasivas.

En todas las operaciones a partir del punto 4.1 al punto 4.4 respetar la norma de seguridad 1.9, en particular al realizar la operación 4.3.

Iluminación

SUSTITUCIÓN DE LAS LÁMPARAS

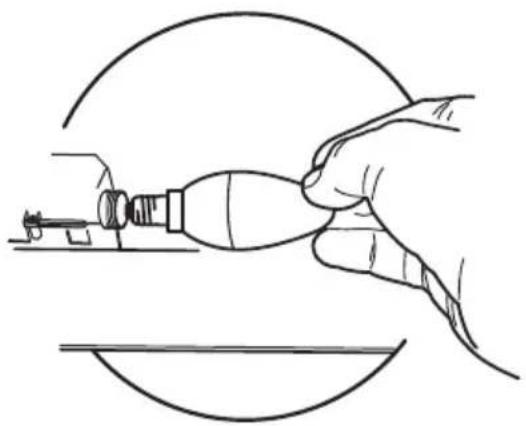

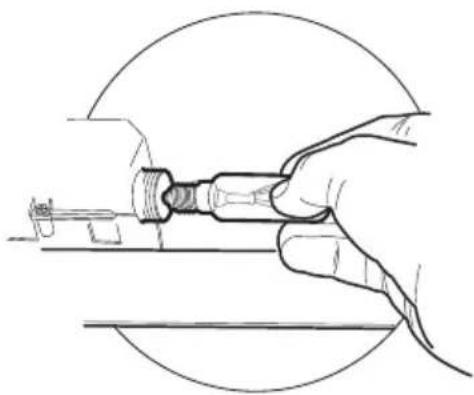

Lámparas de 28W-40W

• Quitar los filtros antigrasa metálicos, o abrir la rejilla portafiltros.
• Destornillar las lámparas y sustituirlas con nuevas que tengan las mismas características.
• Montar nuevamente los filtros antigrasa metálicos, o cerrar la rejilla portafiltros.

Si una de las bombillas no funziona, abrir la rejilla metálica y comprobar que esté enroscada bien.

Si hay que cambiarla, usar una bombilla del mismo tipo y potencia.
