MANUALE UTENTE Classic ECH 930 WH Elba

Libretto di Istruzioni

Instructions Manual

INFORMAZIONI SULLA SICUREZZA......4

GENERALITÀ – AVVERTENZE PER LA SICUREZZA....7

INSTALLAZIONE 8

USO - MANUTENZIONE 9

INDEX

EN

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attentamente questo manuale prima dell'installazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio, anche in caso di cessione o trasferimento a terzi. È importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

⚠ Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installazione del piano cottura a gas specificano una distanza maggiore di quella sopra indicata, è necessario tenerne conto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• I dispositivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
• Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).

• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati dalla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale dalla cappa.

• L'aria non deve essere evacuata attraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.
• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un tecnico del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenersi scrupolosamente ai regolamenti stabiliti dalle autorità locali.

⚠ AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

- Usare solo viti e minuteria di tipo idoneo per la cappa.

⚠ AVVERTENZA: la mancata installazione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni può comportare rischi di scosse elettriche.

• Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
• Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.

- L'apparecchio non deve essere utilizzato da persone (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e istruite.

⚠️ Le parti accessibili possono diventare molto calde durante l'uso degli apparecchi di cottura.

- Pulire e/o sostituire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.

- Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che utilizzano gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).

- Il simbolo sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposito centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sia smaltito correttamente, si contribuirà a prevenire potenziali conseguenze negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

"In caso di sostituzione con lampade alogene, usare solo lampade alogene al tungsteno autoprotette o lampade ad alogenuri metallici autoprotette."

GENERALITÀ

Questa cappa è predisposta per essere installata a muro, sopra un piano di cottura posizionato a ridosso di una parete.

Può essere utilizzata in versione aspirante (evacuazione esterna), oppure in versione filtrante (riciclo interno). Le migliori prestazioni si ottengono nella versione aspirante: tuttavia nel periodo invernale può essere conveniente utilizzare la cappa in versione filtrante per evitare dispersioni di calore.

Si raccomanda che l'installazione venga effettuata da personale specializzato, rispettando tutte le prescrizioni delle autorità competenti relative allo scarico dell'aria da evacua-re. Il produttore declina qualsiasi responsabilità per danni dovuti ad installazione non corretta o non conforme alle regole dell'arte.

1 - AVVERTENZE PER LA SICUREZZA

1.1 - Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc...).
1.2 - Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
1.3 - Collegare la cappa alla rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.
1.4 - Per cappe provviste di terra, accertarsi che l'impianto elettrico domestico garantisca un corretto funzionamento.
1.5 - Le cappe in classe II hanno il doppio isolamento; non devono essere collegate con una spina con messa a terra, ma vanno collegate con una semplice spina bipolare.
1.6 - La distanza minima di sicurezza tra il piano di cottura e la cappa è di 65 cm. Attenzione: Il mancato rispetto delle istruzioni per l'installazione delle viti o altri dispositivi di fissaggio può causare rischi di natura elettrica.
1.7 - Non fare cucine alla fiamma sotto la cappa.
1.8 - Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
1.9 - Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agendo sull'interruttore generale.
1.10- Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori a gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Un uso proprio e senza rischi si ottiene quando la depressione massima del locale non supera 0,04 mBar; si evita in questo modo un ritorno dei gas di scarico.
1.11- L'apparecchio deve essere posto in modo che la spina sia accessibile.
1.12- Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo o un assieme speciale disponibili presso il costruttore o il suo servizio assistenza tecnica.
1.13- Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da persone senza esperienza e conoscenza, a meno che non siano controllati o istruiti all'uso dell'apparecchio da persone responsabili della loro sicurezza.
1.14- I bambini devono essere supervisionati per assicurarsi che non giochi con l'apparecchio.

2 - INSTALLAZIONE

Alcuni sistemi di installazione prevedono l'apertura e la rimozione della griglia di aspirazione.

2.1 - Apertura e rimozione della griglia di aspirazione

Per aprire la griglia, far scorrere verso il centro i tastini posti nella parte inferiore della cappa. La griglia scenderà ruotando intorno ai due perni posteriori.

Con griglia aperta e verticale, far scorrere il pemo posteriore di destra in avanti lungo l'asola laterale fino a provocarne la fuoriuscita.

2.2 - Installazione sottopensile

a - Pensile preferato: collegare la cappa al pensile attraverso i fori predisposti sulla base del pensile, utilizzando le 4 viti 4,2 x 44,4 in dotazione. Non è necessario aprire la griglia.
b - Pensile non forato:

b.1- Se alla cappa è allegata una maschera di foratura, seguire le istruzioni riportate su di essa.

b.2- Se non c'è maschera, aprire la griglia, appoggiare la cappa contro la base del pensile e avvitare dall'interno direttamente al legno con viti 3,5 x 16, non in dotazione.

2.3 - Installazione a muro

a - Con l'ausilio della eventuale maschera di foratura fare 2 fori ∅ 8 nel muro, applicare i due tasselli, inserire due viti 4,2 x 44,4 lasciando 5 mm non avvitati, rimuovere la griglia di aspirazione, agganciare la cappa alle due viti negli appositi fori asolati posteriori e procedere dall'interno al serraggio completo delle viti.
b - Se non è disponibile la maschera, praticare 2 fori ∅ 8 (vedi dis.) ed inserire tasselli e viti, procedendo come paragrafo a.
c - Per una installazione a muro tramite staffe (opzionali), attenersi alle istruzioni riportate nella apposita maschera abbinata.
d - Rispettare l'avvertenza 1.6.

2.4 - Scelta della versione

a - Aspirante

Aprire la griglia di aspirazione e posizionare la leva o l'indice della manopola sulla posizione «aspirante» al fondo della sua corsa. Eliminare, se applicata, la cartuccia di carbone attivo, svitando il pomello centrale o ruotando lentamente in senso antiorario per sganciare l'attacco centrale a baionetta.

Collegare la tubazione esterna alla flangia ∅ 100 mm (o ∅ 120 mm su alcuni modelli) posizionata sulla uscita superiore o posteriore secondo necessità. Applicare il tappo nel foro rimasto libero. Rispettare tassativamente l'avvertenza 1.1.

b - Filtrante

Aprire la griglia di aspirazione e posizionare la leva o l'indice della manopola nella sua posizione filtrante al fondo della sua corsa.

Applicare la cartuccia di carbone attivo al supporto motore con il pomello metallico centrale o ruotando lentamente in senso orario per agganciare l'attacco centrale a baionetta. La tubazione esterna, se c'è, può rimanere collegata.

2.5 - Connessione elettrica e controllo funzionale

1 - È necessario rispettare scrupolosamente le avvertenze 1.2, 1.3, 1.4 e 1.5 del paragrafo 1 relative alla sicurezza.
2 - Effettuato il collegamento elettrico, verificare il corretto funzionamento di illuminazione, accensione del motore, cambio delle velocità.

3 - FUNZIONAMENTO

3.1- Gli interruttori comandano l'accensione, la regolazione della velocità del motore e l'illuminazione del piano di cottura. Per il miglior rendimento dell'apparecchio si consiglia di aprire la visiera e di usare la velocità più elevata in caso di forte concentrazione di odori e fumi, e la velocità intermedia o inferiore per un ricambio d'aria silenzioso ed economico. È inoltre necessario mettere in funzione la cappa quando si inizia a cucinare, lasciandola accesa ancora per qualche minuto dopo aver terminato la cottura.

3.2- Rispettare tassativamente le avvertenze 1.7 e 1.8.

4 - MANUTENZIONE E PULIZIA

Una buona manutenzione garantisce un elevato rendimento, e una lunga durata della cappa.

ATTENZIONE: L'accumulo di grassi all'interno del filtro, oltre a pregiudicare il rendimento dell'apparecchio, può comportare anche rischi di incendio. Si raccomanda pertanto di attenersi scrupolosamente alle istruzioni sotto indicate.

4.1 - Filtro antigrasso

È il filtro meccanico, fornito in diversi tipi alternativi, che trattiene le particelle di grasso. È posto all'interno della griglia di aspirazione.

Per la manutenzione operare come segue:

a-Generalità: Indipendentemente dal tipo del filtro, per toglierlo aprire la griglia e rimuovere gli appositi fermi in filo metallico.

b-Filtro sottile a perdere (spessore circa 1 mm):

Non lavare, ma sostituire mediamente ogni 2 mesi. Se il filtro è dotato di indicatori chimici di saturazione sostituire quando:

b.1-Il colore viola dei puntini visibili dall'esterno si è diffuso su tutta la superficie del filtro.
b.2-Il colore rosso delle strisce interne, normalmente non visibile, è diventato visibile dall'esterno.

c-Filtro metallico multistrato: va lavato mediamente 1 volta al mese in acqua con normale detersivo o in lavastoviglie. Asciugare bene prima di rimontarlo.

4.2 - Pulizia Filtriantigrasso metallici Autoportanti

• Sono lavabili anche in lavastoviglie, e necessitano di essere lavati ogni 2 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

4.3 - Filtro al carbone attivo

È il filtro chimico che trattiene gli odori nella cappa filtrante. Per rimuoverlo, aprire la griglia e svitare il pomello centrale metallico o ruotare leggermente in senso antiorario il filtro fino a sganciare la baionetta centrale. Rimontare procedendo inversamente. Per un buon rendimento sostituire mediamente ogni 3 mesi.

4.4 - Illuminazione

Se una lampada non funziona o smette di funzionare, aprire la griglia di aspirazione e controllare che sia ben avvitata. Se fosse necessario, cambiarla con un'altra di pari tipo o potenza.

4.5 - Pulizia

Pulire la cappa con acqua tiepida e detersivo liquido neutro; evitare l'uso di solventi, alcool e abrasivi. Per tutte le operazioni dal punto 4.1 al punto 4.4 rispettare l'avvertenza 1.9, in particolare per l'operazione 4.3.

Illuminazione

SOSTITUZIONE LAMPADE

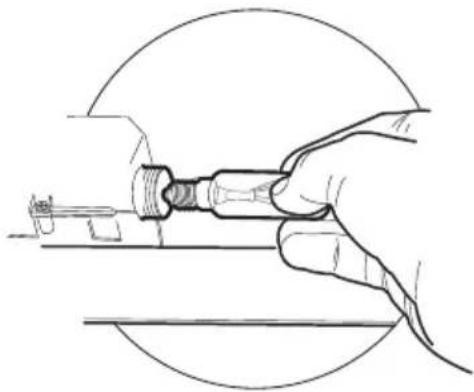

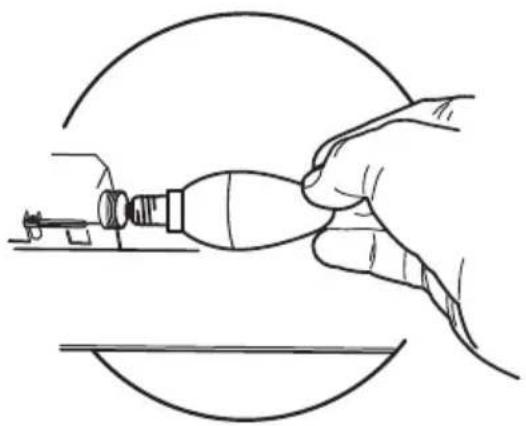

Lampade da 28W-40W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
• Rimontare i Filtri antigrasso metallici.

Se in qualunque momento una lampada non funziona, aprire la griglia metallica e controllare che sia ben avvitata.

Se è necessario cambiarla, utilizzare una lampada dello stesso tipo e potenza.
