MANUALE UTENTE Classic ECH 930 SS Elba

INFORMAZIONI SULLA SICUREZZA 4

GENERALITA - AVVERTENZE PER LA SICUREZZA 7

INSTALLAZIONE 8

USO-MANUTENZIONE 9

INDEX

EN

Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'infallazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio,anche in caso di cessione o trasferimento a terzi.E importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un tecnico competente.

• Il fabbricante non potrà ritenersi responsable per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'installazione).
• Se le istruzioni di installmente del piano cottura a gas specificano una distance maggiore di quella sopraindicata, è necessario tenerneconto.
• Controllare che la tensione di rete corrisponda a quella indicata sulla targa dati applicata all'interno della cappa.
• I dispositiivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli appearecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120 mm. Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispettate tutte le normative riguardanti lo scarico dell'aria.

• Non collegare la cappa aspirante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).

• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non deve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.

• L'aria non deve essere evacuataattraverso un condotto utilizzato per lo scarico dei fumi da apparecchi di combustione alimentati a gas o altri combustibili.
• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un technician del servizio assistenza.
• Collegare la spina ad una presa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante atteneri scrupolosamente ai regolamenti stabiliti dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.
- Usare solo viti e minuteria di tipo idoneo per la cappa.
AVVERTENZA: la mancata installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.
- Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
- Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
- Questo apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, perché attendamente sorvegliati e struiti su come utilizzato in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.
- Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.

• L'apparecchio non deve essere utilizzato da persone (bambini compresi) cor ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attendamente sorvegliate e istruite.
  Le parti accessibili possono diventare molto calde durante l'uso degli appearecchi di cottura.
• Pulire e/o sostuire i filtri dopo il periodo di tempo specificato (pericolo di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'adeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparente che usilizzano gas o altri combustibili (non applicabile ad apparente che scaricano unicamente l'aria nel locale).
• Il significato sul prodotto o sulla sua confezione indica che il prodotto non può essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferito presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sa smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul riciclaggio di quello prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquistato il prodotto.

"In caso di sostituzione con lampade alogene, usare solo lampade alogene al tungsteno autoprotette o lampade ad alogenuri metallici autoprotette."

GENERALITA

Questa cappa è predisposta per essere installata a muro, sopra un piano di cottura posizionato a ridosso di una parete.

Può essere utilizzata in versione aspirante (evacuazione esterna), oppure in versione filtrante (riciclo interno). Le migliorari prestazioni si ottengono nella versione aspirante: tuttavia nel periodo invernale vuò essere conveniente utilizzato la cappa in versione filtrante per evitare dispersioni di calore.

Si raccomanda che l'installazione venga effettuata da personale specializzato, rispettoando tutte le prescrizioni delle autorità competenti relative allo scarico dell'aria da evacuale. Il produttore declina qualiasi responsabilità per danni dovuti ad INSTALLazione non corretta o non conforme alle regole dell'arte.

1 - AVVERTENZE PER LA SICUREZZA

1.1 - Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc...).
1.2 - Verificare che la tensione di rete corrisponda a quella riportata nella targhetto posta all'interno della cappa.
1.3 - Collegare la cappa alla rete interponendo un erruttore bipolare con aperture dei contatti di almeno 3mm
1.4 - Per cappe provviste di terra, accertarsi che l'impianto elettrico domestico garantisce un corretto funzionamento.
1.5 - Le cappe in classe II hanno il doppio isolamento; non devono essere collegate con una spina con messa a terra, ma vanno collegate con una semplice spina bipolare.
1.6 - La distanza minima di sicurezza tra il piano di cottura e la cappa è di 65 cm.

Attenzione: Il mancato rispetto delle istruzioni per l'installazione delle viti o altri dispositivi di fissaggio più causare rischi di natura elettrica.

1.7 - Non fare cucine alla fiamma sotto la cappa.
1.8 - Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
1.9 - Prima di procedere a qualsiasi operazione di pulizia o di manutenzione, disinserire l'apparecchio togliendo la spina o agenda sull'interruttore generale.
1.10- Nel caso in cui nella stanza vengano utilizzati sua cappa che appearecchi non azionati da energia elettrica (ad esempio appearecchi utilizzatori a gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Un uso proprio eenza rischi si ottiene quando la depressione massima del locale non supera 0,04 mBar; si evita in quello modo un ritorno dei gas di scarico.
1.11- L'apparecchio deve essere posto in modo che la spina sia accessibile.
1.12- Se il cavo di alimentazione è danneggiato, deve essere sostituito da un cavo o un assieme speciale disponibili presso il costruttore o il suo servizio assistenza tecnica.
1.13- Questo apparecchio non deve essere utilizzato da persone (bambini inclusi) con ridotte capacità psichiche, sensoriali o mentali, oppure da personeswana esperienza e conoscenza, a meno che non siano controllati o struitti all'uso dell'apparecchio da persona responsabili della loro sicurezza.
1.14- I bambini devono essere supervisionati per assicurarsi che non giochino con l'apparecchio.

2 - INSTALLAZIONE

Alcuni sistemi di installatione prevedono l'apertura e la rimozione della griglia di aspirazione.

2.1 - Apertura e rimozione della griglia di aspirazione

Per aprire la griglia, far scorrere verso il centro i tastini posti nella parte inferiore della cappa. La griglia scenderà ruotando intorno ai due perni posteriori.

Con griglia aperta e verticale, far scorrere il pemo posteriori de destra in avanti lungo l'asola laterale fino a provocare la fuoriuscita.

2.2 - Installazione sottopensile

a - Pensile preforato: collegare la cappa al pensile attraverso i fori predisposti sulla base del pensile, utilizzando le 4 viti 4,2 x 44,4 in dotazione. Non è necessario après la griglia.
b - Pensile non forato: b.1- Se alla cappa è allegata una maschera di foratura, seguire le istruzioni riportate su diessa. b.2- Se non c'è maschera, aprire la griglia, appoggiare la cappa contro la base del pensile e avvitare dall'interno direttamente al legno con viti 3,5 x 16, non in dotazione.

2.3 - Installazione a muro

a - Con l'ausilio della eventuale maschera di foraturafare 2 fori 8 nel muro, aplicare i due tasselli, inserire due viti 4,2× 44,4 lasciando 5mm non avvitati, rimuovere la griglia di aspirazione, agganciare la cappa alle due viti negli apposti fori asolati posteriori e procedere dall'interno al serraggio completo delle vi- ti.
b - Se non è disponibile la maschera, praticare 2 fori Ø 8 (vedi dis.) ed insere tasselli e viti, procedendo come paragrafo a.
c - Per una installatione a muro tramite staffe (opzionali), attenersi alle istruzioni riportate nella apposita maschera abbinata.
d - Rispettare l'avverenza 1.6.

2.4 - Scelta della versione

a - Aspirante

Apriere la griglia di aspirazione e posizionare la leva o l'indice della manopola sulla posizione «aspirante» al fondo della sua corsa. Eliminare, se applicata, la cartuccia di carbone attivo, svitando il pomello centrale o ruotando lentamente in senso antiorario per sganciare l'attacco centrale a baionetta.

Collegare la tubazione esterna alla flangia 100 mm (o 120 mm su alcuni modelli) posizionata sulla uscita superiore o posteriore secondo necessità. Applicare il tappo nel foro rimasto libero. Rispettare tassativamente l'avventenza 1.1.

b - Filtrante

Apriere la griglia di aspirazione e posizionare la leva o l'indice della manopola nella sua posizione filtrante al fondo della sua corsa.

Applicare la cartuccia di carbone attivo al supporto motore con il pomello metallico centrale o ruotando lentamente in senso orario per agganciare l'attacco centrale a baionetta. La tubazione esterna, se c'é, cui è rimanere collegata.

2.5 - Connessione elettrica e controlo funzionale

1 - É necessario rispetto scrupolosamente le avventenze 1.2, 1.3, 1.4 e 1.5 del paragrafo 1 relative alla sicurezza.
2 - Effettuato il collegamento elettrico, verificare il corretto funzionamento di illuminazione, accensione del motore,chio delle velocità.

3 - FUNZIONAMENTO

3.1- Gli interrupttori comandano l'accensione, la regolazione della velocità del motore e l'illuminazione del piano di cottura. Per il miglior rendimento dell'apparecchio si consiglia di aprire la visiera e di usare la velocità più elevata in caso di forte concentrazione di odori e fumi, e la velocità intermedia o inferiore per un ricambio d'aria silenzioso ed economico. É inoltre necessario mettere in funzione la cappa quando si inizia a cucinare, lasciandola accesa ancora per quale minuto dopo aver terminato la cottura.
3.2- Rispettare tassativamente le avverenze 1.7 e 1.8.

4 - MANUTENZIONE E PULIZIA

Una buona manutenzione garantisce un elevato rendimento, e una lunga durata della cappa.

ATTENZIONE: L'accumulo di grassi all'interno del filtr,或者其他 a pregiudicare il rendimento dell'apparecchio, cui lo comportare sono rischi di incendio. Si raccomanda pertanto di atteneri scrupulosamente alle istruzioni nelle indiche.

4.1 - Filtro antigrasso

E il filtrro meccanico, fornito in diversi tipi alternativi, che trattiene le particelle di grasso. Eippo all'interno della griglia di aspirazione.

Per la manutenzione operare come segue:

a-Generalità: Indipendentelemente dal tipo del filtr, per toglierlo aprie la griglia e rimuovere gli apposti fermi in filo metallico.

b-Filtro sottle a perdere (spessore circa 1 mm):

Non lavare, ma sostituire mediamente agli 2 mesi. Se ilhetto è dotato di indicatori chimici di saturazione sostituire quando:

b.1-II colore viola dei puntini visibili dall'esterno si è diffuso su tutte la superficie del filtrò.

b.2-II colore rosso delle strisce interne, normalmente non visible, è divertato visible dall'esterno.

c-Filtro metallo multistrato: va lavato mediamente 1 volta al mese in acqua con normale detersivo o in lavastoviglie. Ascugare bene prima di rimontarlo.

4.2 - Pulizia Filtriantigrasso metallici Autoportanti

• Sono lavabili anc h in lavastoviglie, e neessitano di essere lavati ogni 2 mesi circa di utilizzo o piu frequentamente, per un uso particolarmente intenso.
• Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
• Lavare i Filtri evitando di piegari, e lasciarli asciugare prima di rimontarli.
• Rimontarli facendo attenzione a mantenere la maniglia verso la parte visible esterna.

4.3 - Filtrto al carbone attivo

Il ilario chimico che trattiene gli odori nella cappa filtrante. Per rimuoverlo, aprire la griglia e svitare il pomello centrale metallico o ruotare leggermente in senso antiorario il filtrato in sgoni antorario il filtrato in sgoni a sganciare la baionetta centrale. Rimontare procedendo invasamente. Per un buon rendimento sostituire mediamente agli 3 mesi.

4.4 - Illuminazione

Se una lampada non funziona o smette di funzionare, aprire la griglia di aspirazione e controllare che sia ben avvitata. Se fosse necessario, cancellarla con un'altra di pari tipo o potenza.

4.5 - Pulizia

Pulire la cappa con acqua tiepida e detersivo liquido neutro; evitare l'uso di solventi, alcool e abrasivi. Per tutte le operazioni dal punto 4.1 al punto 4.4 rispetto l'avventenza 1.9, in particolare per l'operazione 4.3.

Illuminazione

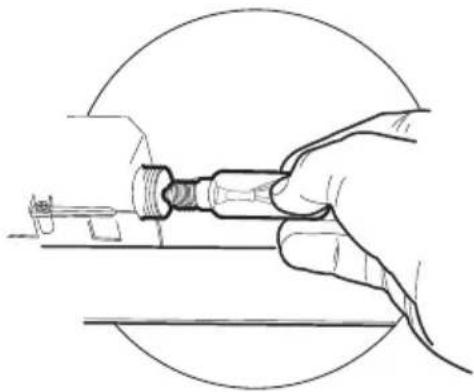

SOSTITUZIONELAMPADE

Lampade da 28W-40W

• Togliere i Filtri antigrasso metallici.
• Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
  Rimontare i Filtri antigrasso metallici.

Lampada	Assorbimento (W) Attacco Voltaggio (V) Dimensione (mm) Codice ILCOS
	28 E14 220	-240 104 x 35			HGSB/C/UB-28-220/240-E14
	28	E14	230		85x25HDG-28-230-E14-25
	20 G4 12 33 x 9 HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD-16/40/1B-E-G13-26/720
	18	G13	57	589,8 x 26	FD-18/40/1B-E-G13-26/600
	9	G23	60 (lampada)220-240 (starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (lampada)220-240 (starter)	235,8 x 28	FSD-11/40/1B-I-G23

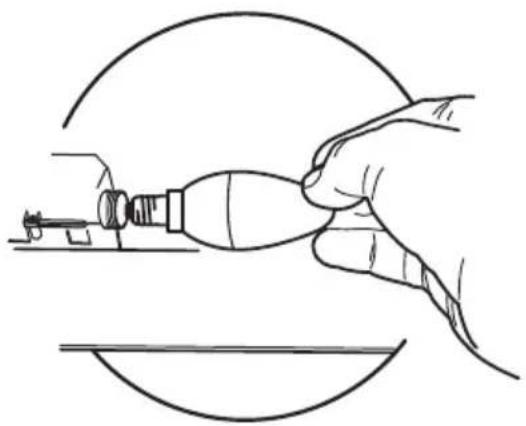

ILLUMINAZIONE

Se in qualunque momento una lampada non funziona, après la griglia metallica e controllare che sia ben avvitata.

Se è necessarioambiarla,utilizzare una lampada dello stesso tipo e potenza.

Lampada	Assorbimento (W) Attacco Voltaggio (V) Dimensione (mm) Codice ILCOS
	4 E14 220	240 107 x 37			DRBB/F-4-220-240-E14-35/100
	5 GU10 230	52 x 50			DRPAR-5/840-220/240-GU10-35/36 DRPAR-5/830-220/240-GU10-35/36
