Classic ECH 930 SS - Hotte Elba - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte décorative murale, largeur 90 cm, extraction ou recyclage, moteur puissant.
Débit d'air	Jusqu'à 800 m³/h pour une aspiration efficace.
Niveaux de puissance	3 niveaux de puissance + mode intensif.
Filtration	Filtres à charbon et filtres métalliques lavables.
Éclairage	Éclairage LED pour une meilleure visibilité de la zone de cuisson.
Utilisation	Commandes électroniques avec affichage LED, facile à utiliser.
Maintenance	Filtres à nettoyer régulièrement, entretien simple.
Sécurité	Protection contre la surchauffe, conforme aux normes de sécurité.
Informations générales	Design moderne, disponible en inox, garantie constructeur.

FOIRE AUX QUESTIONS - Classic ECH 930 SS Elba

Pourquoi ma hotte Elba Classic ECH 930 SS ne s'allume-t-elle pas ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Comment nettoyer les filtres de ma hotte ?

Retirez les filtres métalliques et lavez-les à l'eau chaude savonneuse. Rincez-les soigneusement et laissez-les sécher avant de les remettre en place.

Que faire si ma hotte fait du bruit ?

Un bruit excessif peut être dû à un filtre encrassé ou mal installé. Vérifiez que les filtres sont propres et correctement positionnés. Si le bruit persiste, contactez un professionnel.

Comment changer l'ampoule de ma hotte Elba Classic ECH 930 SS ?

Débranchez la hotte, retirez le couvercle de l'ampoule et remplacez l'ampoule par une nouvelle de même type. Remettez le couvercle en place et rebranchez la hotte.

Quelle est la capacité d'aspiration de la hotte Elba Classic ECH 930 SS ?

La hotte Elba Classic ECH 930 SS a une capacité d'aspiration maximale de 700 m³/h, idéale pour les cuisines de taille moyenne.

Ma hotte ne semble pas aspirer correctement, que faire ?

Vérifiez que les filtres ne sont pas obstrués et nettoyez-les si nécessaire. Assurez-vous également que les conduits d'évacuation ne sont pas obstrués.

Est-ce que ma hotte doit être installée par un professionnel ?

Il est recommandé de faire appel à un professionnel pour l'installation afin de garantir un fonctionnement optimal et respecter les normes de sécurité.

Quelles dimensions de conduit d'évacuation sont recommandées pour la hotte Elba Classic ECH 930 SS ?

Il est recommandé d'utiliser un conduit d'évacuation de 150 mm de diamètre pour un fonctionnement optimal.

MODE D'EMPLOI Classic ECH 930 SS Elba

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuilles tire attentivement ce manuel avant d'instructor et de mettre en fonction l'appareil. Toutjour conserver ces instructions avec l'appareil, meme en cas de cession ou de transfert a une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des cables doit être effectuee par un technicien competent.

• Enaucun cas le fabricant ne peut etre tenu pour responsable d'eventuels dommages dus a une installation ou a une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650~mm (certaines modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifique une distance supérieure à celle indiquée ci-dessus, veuilles impérativement en tener compte.
  Assurez-vous que la tension du secteur correspond à cette indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les apparèils de Classe I, s'assurer que l'installation électrique de votre interieur dispose d'une mise à la terre ajustate.
  Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120~mm . Le parcours des fumées doit être le plus court possible.
  Respecter toutes les normes concernant l'évacuation de l'air.

• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).

• Si vous utilisez l'aspirateur en même temps que des-appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la piece soit ajustement ventilée, afin d'empêcher le retard du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des-appareils non alimentés à l'électricité, la pression négative dans la piece ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la piece où se trouve la hotte.

• Ne pas evacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des apparèils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplaçer par le fabricant ou par un technicien d'un service après-vente/agréé.
• Branche la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillesz vous conformer scrupuleusement aux règlements établis par les autorités locales.

AVERTISSEMENT: Avant d'insteller la hotte, retirer les films de protection.
Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.
AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.
- Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
- Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
- Cet apparéil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacité physiques, sensorieles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet apparéil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet apparéil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas été effectuels par des enfants, à moins qu'ils ne soient surveillés.
Surveiliez les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.

• Cet apparéil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacities physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

• Nettoyer et/ou remplacer les filtres après le début indiqué (danger d'incendie). Voir le paragraphe Nettoyage et Entretien.
  Veillez à ce que la piece bénéficie d'une ventilation adequate lorsque la hotte fonctionne en meme temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui evacuent I'air uniquement dans la piece).

Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas'être éliminé comme déchet menager normal. Lorsque ce produit doit être éliminé, veuillez le remmettre à un centre de collecte prévu pour le recyclage du matériel électrique etlectronique. En vous assurant que cet apparéil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de seprésenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez achété ce produit.

« En cas de remplacement par des lampes à halogène, utiliser exclusivement des lampes tungstène halogène autoprotégées ou des lampes aux halogenures métalliques autoprotégées. »

GENERALITES - CONSEILS CONCERNANT LA SECURITE

GENERALITES

Cette hotte est destinée à être installée au mur, au dessus d'un plan de cuisson.

Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). Les更好地 performances s'obtiennent dans la version en évacuation extérieure. De toute façon il estensible d'utiliser la hotte dans la version recyclage pendant l'hiver pour éviter des dispersions de chaleur.

A cause de la complexité de l'appareil il est préférible que l'installation soit effectuee par un spécialiste tout en respectant les prescriptions des autorités concernant I'evacuation de I'air.

La responsabilité du producteur ne saurait etre engagée pour tout incident ou accident provoque par une installation defectueuse.

1 - CONSEILS CONCERNANT LA SECURITE

1.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...)
1.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte.
1.3 - Reliez la hotte au réseau en interpolant un interrupteur bipolaire avec ouverture des contacts de 3mm au moins.
1.4 - Pour les hottes avec cable de mise à la terre assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte.
1.5 - Les hottes en classe II ont un double isolement; elles ne doivent donc pas etre branchées avec une fiche equiee de mise a la terre mais avec une simple fiche bipolaire.
1.6 - La distance de suture minimum entre le plan de cuisson et la hotte est de 65~cm . Attention: Prende garde d'installer les vis ou le systeme de fixation conformement a ces instructions. Le non-respect de ces consignes compeote un risque electrique.
1.7 - Il est interdit de faire flamber des préparations sous la hotte.
1.8 - Lorsque des fritures sont effectuees sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente: I'huile surchauffee pourrait s'enflammer.
1.9 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation.
1.10- Une ventilation convenable de la piece doit être prévue si une hotte de cuisine et des apparêls alimentés par une énergie autre que l'énergie électrique evacuant les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui se crée dans la piece est inférieure à 0,04 mbar, ce que évite un retour des gaz de décharge dans la piece.
1.11- L'appareil doit être place de façon telle que la fiche de prise de courant soit accessible.
1.12- Si le cable d'alimentation est endommagé, il doit être remplace par un cable ou un ensemble spécial disponible auprès du fabricant ou son service après vente.
1.13- Cet apparéil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacities psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
1.14- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

2 - MONTAGE

Quelques systèmes d'installation prévoient l'ouverture et l'enlèvement de la grille d'aspiration.

2.1 - Ouverture et enlèvement de la grille d'aspiration

Pour ouvrir la grille déplacer vers le centre les boutons situés dans la partie inférieure de la hotte. La grille glissera autour des pivots postérieurs. La grille ouverte et en position verticale, déplacer en avant le pivot postérieur droit le long de l'ouverture laterale jusqu'à sa sortie.

2.2 - Installation au dessous d'un meuble

a - Meuble prépercé: fixer la hotte au meuble à travers les troups prédisposés sur la base du meuble en utilisant les 4 vis 4,2 x 45 mm. Il n'est pas nécessaire d'ouvrir la grille.
b - Meuble non perçu:
b.1-Si avec la hotte il y a un gabarit de per-cage, il faut suivre ses instructions.

b.2-Si le gabarit n'est pas fournir, ouvrir la grille, appuyer la hotte contre la base du meuble et visser de l'intérieur directement au bois en utilisant des vis 3,5 × 16 ~mm non fournies.

2.3 - Installation au mur

a - A l'aide de l'eventuel gabarit de perçage faire deux trous de 0.8 mm dans le mur, appliquer les deux chevilles, insérer deux vis 4,2 x 44,5 mm en laissant 5 mm non vissés. Déplacer la grille d'aspiration, accrocher la hotte aux deux vis et procéder de l'intérieur au serrage définitif des vis.
b - Si le gabarit n'est pas disponible, faire deux trous 8 mm, insérer chevilles et vis et proceder comme au paragraph a.
c - Pour une installation au mur avec des équres (en option) s'en tener aux instructions reportées sur le gabarit annexe.
d - Respecter le conseil 1.6.

2.4 - Choix de la version

a - Evacuation

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "aspirante" à la fin de son parcours. Enlever, si fourni, le filtre à charbon, en dévissant le pommeau central ou en tournant lente-ment dans le sens contraire à celui des aiguilles d'une montre pour décrocher l'attaque centrale à baionette.

Relier le tuyau extérieur à un anneau de raccord 100 mm (ou 120 mm pour quelques modèles) si tue au dessous ou à l'arrière selon les nécessités. Obstruer la sortie non utilisée avec le cache prévu à cet effet. Respecter le conseil 1.1.

b - Recyclage

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "filtrante" à la fin de son parcours.

Applique le filtré à charbon actif au support du moteur à l'aide du pommeau central en tournant lente-ment dans le sens des aiguilles d'une montre pour accrocher l'attaque centrale à baionette. La hotte peut eventuellement rester branchée à un conduit.

2.5 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 1.2, 1.3, 1.4 et 1.5 du paragraphe 1 concernant la sécurité.
2 - Le raccordement électrique effectué, vérifie le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

3 - FONCTIONNEMENT

3.1- Les interrupteurs actionnent la mise en marche, le réglage des vitesses du moteur et l'illumination du plan de cuisson. Pour obtenir des performances optimes il est conseilé d'utiliser la vitesse la plus élevée en cas de forte concentration d'odeurs et de vapeurs, la vitesse intermédiaire ou la petite vitesse pour maintainir l'air propre avec une faible consom-mation d'énergie. Mettre la hotte en fonctionnement avant le début d'une cuisson et laisser-la fonctionner encore quelques minutes après la fin de cuisson.
3.2- Respecter scrupuleusement les conseils 1.7 et 1.8.

4 - ENTRETIEN ET NETTOYAGE

Un bon entretien est la garantie d'un bon fonctionnement et d'un bon rendement de la hotte.

ATTENTION: L'accumulation deGRAISSA à l'intérieur du filtre peut nuire au rendement de l'appareil et provoquer des risques de feu. On conseille pourtant de respecter les instructions ci-dessous.

4.1 - F literature graissse

Il s'agit d'un filtré mécanique, fourni en différents types alternatifs, qui retient les particules deGRAisse. Il est situé à l'intérieur de la grille d'aspiration. Pour l'entretien agir comme suit:

a-Generalités

Pour enlever n'importe quel type de filtr, ouvrir la grille et deplacer les arrets metalliques.

b-Filtre mince à perdre (epaisseur 1 mm environ). Ce filtre ne peut etre lave; il doit etre remplace tous les deux mois.

Si le filtré est fourni d'indicateurs chimiques de saturation, il faut le substituer si:

b.1 -La couleur violet des.POIS visibles à l'ex-terieur aura couvert toute la surface du filtre.

b.2 -La couleur rouge des bandes à l'intérieur, normalement pas visibles, sera visible à l'extérieur.
c-Filtre métallique multi-couche

Il doit être lavé tous les mois à l'eau tiède avec un détergent normal. Vous pouvez également le laver dans votre lave-vaisse. Laisser-le sécher avant de le replacer.

4.2 - Nettoyage Filtresantgi - Graisse Metallique S autoporteurs

• Ils peuvent être lavés au lave-vaiselle et nécessiter d'être nettoyés environ tous les 2 mois d'emploi ou plus frequentlyment en cas d'emploi particulièrement intense.
  Retirer les frittes l'un apres I'autre, en les poussant vers la partie ariere du groupe et en tirant si- multanement vers le bas.
  Laver les filtres en evitant de les plier et les laisser secher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

4.3 - Filtre à charbon actif

Il s'agit d'un filtré chimique qui retient les odeurs dans la hotte à recyclage. Pour l'enlever, ouvrir la grille et dévisser le pommeau central en métal. Tourner légerement le filtré dans le sens contraire à celui des aiguilles d'une montre jusqu'à décrocher la baïonette centrale. Pour le replacer procédér en séquence inverse. Afin d'obtenir le meilleur rendement, ce filtré doit être remplace tous les trois mois.

4.4 - Eclairage

Si une lampe ne fonctionne pas, ouvrir la grille d'aspiration et contrcler qu'elle soit bien vissee. S'il est nécessaire, substituer-la par une autre du même type et de la meme puissance.

4.5 - Nettoyage

Nettoyer la hotte à l'eau tiède et avec du détergent liquide neutre. N'employez jamais de produits abrasifs ou caustiques.

Pour toutes les opérations du point 4.1 au point 4.4 respecter scrupuleusement le conseil 1.9, particulièrement pour l'opération 4.3.

Eclairage

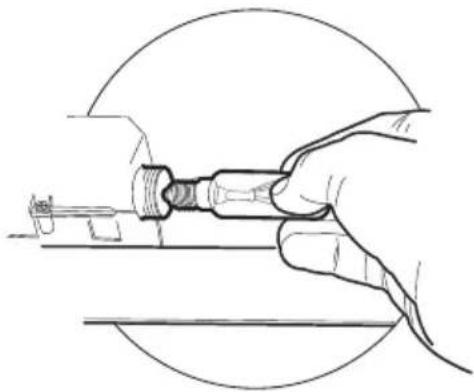

REPLACEMENT LAMPES

Lampes de 28W-40W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtrres anti-graisse métalliques.

Ampoule Absorption (W) Culet Voltage (V) Dimensions (mm) Code ILCOS
	28 E14 220 - 240 104 x 35				HSGSB/C/UB-28-220/240-E14
	28	E14	230	85x25	HDG-28-230-E14-25
	20	G4	12	33	x 9
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20	GU5.3	12	46 x 51	HRGS-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD-16/40/1B-E-G13-26/720
	18	G13	57	589,8 x 26	FD-18/40/1B-E-G13-26/600
	9	G23	60 (ampoule)220-240 (starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (ampoule)220-240 (starter)	235,8 x 28 FSD-1	1/40/1B-I-G23

HSG/C/UB-20

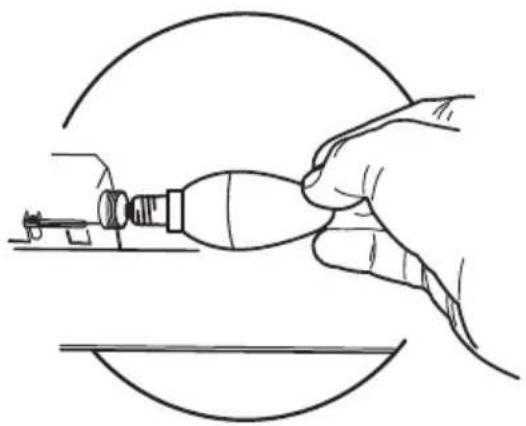

ECLAIRAGE

Si une des ampoules déclairage faillit de fonctionner, ouvrir la grille métallique et contrôle que l'ampoule soit bien vissee.

Si nécessaire, remplacer l'ampoule en utilisant une ampoule du même type ayant la même puissance.

Ampoule Absorption (W) Culet Voltage (V) Dimensions (m) Code ILCOS
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5	GU10 230		52 x 50	DRPAR-5/840-220/240-GU10-35/36 DRPAR-5/830-220/240-GU10-35/36
