BEDIENUNGSANLEITUNG Classic ECH 930 SS Elba

SICHERHEITSINFORMATIONEN 28

ALLGEMEINES - SICHERHEITSHINWEISE 31

MONTAGE 32

BEDIENUNG - WARTUNG 33

INHOUDSOPGAVE

NL

VEILIGHEIDSINFORMATIE 36

ALGEMEEN -VEILIGHEIDSMAATREGELEN 39

INSTALLATIE 40

GEBRUK-ONDERHOUD 41

INDICE

ES

INFORMATION DE SEGURIDAD 44

GENERALIDADES - NORMAS DE SEGURIDAD 47

INSTALLACION 48

USO-MANTENIMIENTO 49

INDICE

PT

INFORMAÇOES DE SEGURANCA 52

INFORMAÇOES GERAIS - PRECAUÇOES DE SEGURANÇA 55

INSTALACAO. 56

UTILIZACAO - MANUTENCAO 57

aL 60
ale cloge - 1
64
puiy 65

Zu ihrer eigenen Sicherheit und für die korrekte Funktion des Gerätes lessen Sieitte diese Betriebsanleitung aufmerksam durch, bevor Sie das Gerät installieren und benutzen. Verwahren Sie die Bedienungsanleitung stets zusammen mit dem Gerät, auch wenn Sie these an Dritte weitergeben oder übertragen. Es ist wichtig, dass der Benutzer alle Betriebs- und Sicherheitsmerkmale des Gerätes kennt.

Die Kabel mussen von einem zuständigen Fachmann angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch eine fehlerhafte Installation oder einen ungeeigneten Gebrauch entstehen konnten.
• Der min. Sicherheitsabstand zwischen Kochfeld und Abzugshaube beträgt 650 mm (eine Modelle können auch niedriger installiert werden; siehe Absatz Installation).
• Sollten die Installationsanweisungen des gasbetriebenen Kochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigigen.
• Sicherstellen, dass die Netzspannung der auf dem Typenschild angegebenen Spannung entspricht. Das Typenschild ist im Inneren der Haube angebracht.
• Trennvorrichtungen müssen in der festen Anlage gemäß Normen über Verkabelungssysteme installiert werden.

• Für Geräte der Klasse I sicherstellen, dass das Versorgungsnetz des Gebäudes korrekt geerdet ist.
  Die Abzugshaube an den Schornstein mit einem Rohr mit Mindestdurchmesser von 120 mm anschließen. Der Verlauf des Rauchabzugs muss so kurz wie möglich sein.
  Alle gesetzlichen Vorschriften im Bereich Abluft einhalten.
  Die Abzugshaubearfichtan einen Schachtangeschlssenwerden, in den Rauchgase abgeleitet werden (z.B.von Heizkesseln,Kaminen, usw.).

• Falls die Abzugshaube mit Geräten verwendet wird, die nicht elektrisch betriebene sind (z.B. Gasgeräte), muss im Raum für eine ausreichende Belüftung gesorgt werden, damit der Rückfluss der Abgase verhindert wird. Wird die Abzugshaube zusammen mit nicht elektrisch betriebenen Geräten eingesetzt, davon der Unterdruck im Raum 0,04 mbar nicht überschreiben, damit die Abgase nicht wieder angesaugt werden.
  Die Luft darf nicht durch einen Kanal abgelassen werden, der als Rauchabzug für Gasgeräte oder Geräte verwendet wird, die mit anderen Brennstoffen betrieben werden.

• Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden.
• Den Stecker in eine den einschlagigen Vorschriften entsprechende zugängliche Steckdose stecken.
• Was die technischen und Sicherheitsrelevanten Maßnahmen für den Rauchabzug betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNING: Bevor die Haube installiert wird, die Schutzfolien abziehen.
Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.
WARNING: Die mangelnde Verwendung von Schrauben und Befestigungselementen gemäß der vorliegenden Anleitung kann zu Stromschlaggefahr führen.
- Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
- Auf keinen Fall unter der Haube flambieren: Dabei könnte ein Brand entstehen.
- Dieses Gerät darf von Kindem ab 8 Jahren und von Personen mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, vorausgesetzt, sie werden aufmerksam beaufsichtigt oder über den sicheren Gebrauch des Geräts und die damit verbundenen Gefahren eingewiesen. Sicherstellen, dass Kinder nicht mit dem Gerät halten. Vom Benutzer auszuführende Reinigungs- und Wartungsarbeiten dürfen nicht von Kindern ausgeführrt werden, sofern sie nicht darauf beaufsichtigt werden.
- Kinder mussen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht am Gerät speien.

• Dieses Gerätarf nicht von Personen (einschließlich Kindern) mit beschränkten geistigen, physischen oder sensorischen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt werden, außer sie werden aufmerksam beaufsichtigt und eingewiesen.
  Die frei zugänglichen Teile konnen während des Kochens mit Kochgeräten sehr heiß werden.
  Die Filter sind nach den angegebenen Intervallen zu reinigen und/oder zu ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung.
• Wenn die Abzugshaube gleichzeitig mit Geräten verwendet wird, die Gas oder andere Brennstoffe benutzen, muss im Raum eine ausreichende Belüfung vorhanden sein (gilt nicht für Geräte, die nur Luft in den Raum ablassen).
  Schutzschild bei Rissbildung ersetzen. Das Symbol am Produkt oder auf der Verpackung weist daraufhin, dass das Gerät nicht als normaler Hausmüll entsorgt werden har. Das ausrangierte Gerät muss viel mehr bei einer speziellen Sammelstelle für elektrische und elektronische Geräte abgegeben werden. Mit der vorschrifsmäßigen Entsorgung des Gerätesträgt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Weitere Informationen zum Recycling these Products können bei der zuständigen Behörde, der örtlichen Abfallbeseitigung oder bei dem Handler, der das Gerät verkauft hat, eingeholt werden.

"Beim Wechsel der Halogenlampen ausschließlich selbstschützende Halogengläh Lampen oder selbstschützende Halogen-Metalldampflampen verwenden."

ALLGEMEINES - SICHERHEITSHINWEISE

ALLGEMEINES

These Dunstabzugshaube ist zur Wandmontage über einem Kochfeld vorgesehen. Die Haube kann als Umluft- oder Abluft-Haube verwendet werden. Die besten Leistungen erhält man in Abluftversion; jeder Falls kann die Haube im Winter in Umluftversion betriben werden: man spart auf diese Weise Hitzerverlust.

Wegen des betrachtlichen Eigengewichtes der Haube empfeht es sich, die Anbringung von geschultem Personal durchführung zu halten, wobei alle behördlichen Bestimmungen über Luftableitung zu beachten sind. Für Schäden, die durch nicht vorschfristsmäßige oder unsachgemäß Anbringung verursacht werden, lehtn der Hersteller jegliche Haftung ab.

SICHERHEITSHINWEISE

1 - Die Dunstesse nicht an Rauch- oder Abgaskamine anschlieben, die noch für offene Feuerstellen benutzt werden. Bei der Ableitung von Abluft sind die behördlichen Bestimmungen zu beachten. Gegebenenfalls ist der zuständige Schornsteinfeger-Meister zu befragen.
2 - Es ist Sicherzustellen, daß die Netzspannung den Anschlußwerten auf dem Typenschild im Inneren der Dunstesse entspricht.
3 - Es muß gewährleistet sein, daß nach erfolgter Montage des Gerätes der Schutzkontaktstecker erreichbar ist; andernfalls ist bei direktem Anschluß der Dunstesse ein zweipoliger Schalter, mit einem Öffnungsweg von mindestens 3 mm für jeder Pol, zwischenzuschalten.
4 - Bei Hauben mit Schutzleiter ist es sicherzustellen, daß die Wohnung über eine vorschrifsmäßige Erdung verfügbar.
5 - Dunstabzugshauben in Schutzklasse II haben eine Doppeltsolierung; deswegen sind sie nicht mit einem Erdstecker sondern mit einem normalen zweipoligen Stecker anzuschreiben.
6 - Der Sicherheitsabstand zwischen Kochstelle und Dunstesse soll mindestens 65 cm betragen. Achtung: Falls die Schrauben oder die Halterung nicht entsprechend der vorliegenden Anweisungen installiert werden, konnen elektrische Risiken entstehen.
7 - Das Flambieren unter der Dunstesse ist zu unterlassen. Achting Brandgebung!
8 - Frittiergeräte, die unter der Dunstesse betrieben werden, sind während der gesamten Betriebsdauer zu beaufsichtigen. Ach-tung Brandgefahr!
9 - Die Filter dieser Dunstabzugshaube müssen in regelmäßigen Zeitabständen gereinigt oder erneuert werden. Fettgetrakte Filter sind leicht brennbar: davon ist der in dieser Anleitung unter der Rubrik "Wartung" angegebene Reinigungsrhythmus unbedingt einzahalten. Vor jedem Reinigungsvorgang, vor dem Filterwechsel und vor Instandsetzungssarbeiten ist entweder der Gerätestecker aus der Steckdose zuziehen, der Hauptschalter (allpolig) abzuschalten oder die Sicherung hersauszudrehen.
10 - Wenn in dem Raum außer der Haube andere, nicht elektrisch betriebene Geräte (z.B. Gas, Ölfen) betrieben werden, muß für ausreichende Lüftung (Zuluft) gesorgt werden.itte in thisem Zusammenhang den folgenden Absatz besonderss beachten. Wichtiger Hinweis für den Abluftbetrieb Bei gleichzeitigem Betrieb einer Dunstabzugshaube und einer raumluftabhängigen Feuerstätte (wie z.B. gas-, ol oder kohlebetriebene Heizgeräte, Durchlaufeer-hitzer, Warmwasserbereiter) ist Vorsicht geboten, da beim Absaugen der Luft durch die Dunstabzugshaube dem Aufstellraum die Luft entnommen wird, die die Feuerstätte zur Verbrennung benötigt. Ein gefahrloser Betrieb ist möglich, wenn bei gleich-zeitigem Betrieb von Haube und raumluftabhängiger Feuerstätte im Aufstellraum der Feuerstätte ein Unterdruck von hochstens 0,04 mbar erreicht wird und damit ein Rücksau-gen der Feuerstättenabgase vermieden wird. Dies kann erreicht werden, wenn durch nicht ver-schliebare Öffnungen, z.B. Turen, Fenster, Zuluft/Abluftmauerkästen oder andere technische Maßnah-men, wie gegenseitige Verriegelung o.a., die Verbren-nungsluft nachströmen kann.
11 - Dieses Gerat darf nicht von Personen, auch Kindern, mit verminderten psychischen, sensorischen und geistern Fähigkeiten, oder von Personen ohne Erfahrung und Kenntnisse benutzt werden, sofern sie nicht von für ihre Sicherheit verantwortlichen Personen beaufsichtigt und beim Gebrauch des Gerats angeleitet werden.
12 - Kinder dürfen sich nicht unbeaufsichtigt in der Höhe des Geräts aufhalten und auf keineilen Fall mit dem Gerät speien.
13 - Anmerkung: Bei der Beurteilung muß immer der gesamte Lüftungsverbund der Wohnung beachtet werden. Bei Betrieb von Kochgeräten, z.B. Koch-mulde und Gasherd, wird diese Regel nicht angewen-det. Im Zweifelsfalle muß der zuständige Schornsteinfe-germeister zu Rate gezogen werden. Wenn die Dunstabzugshaube im Umluftbetrieb - unter Verwendung eines separat zu beschaffenden Aktiv-kohlefilters - verwendet wird, ist der Betrieb ohne Einschränkung möglich.
14 - Ablut: Der Abluftkanal darf nur an einen Luftschacht an-geschlossen werden (nicht an einen noch benutzten Kamin!) oder sollte direkt ins Freie führen. Der Weg des Abluftkanals von der Dunstabzugshaube bis zum Luftschacht sollen nicht mehr als 4-5 Meter betragen und möglichst gerade verlegt werden. Ist der Weg länger oder mit mehreren Bogen versehen, kann eine erhebliche Verschlechterung der Luft-leistung die Folge sein. Bei Reduzierung des Ablut Querschnits, z.B. durch Kleinere Flachkanalsysteme, tritt gleichfalls eine erhebliche Verschlechterung der Luftleistung sowie ein Anstieg der Gerauschbildung ein. Es wird Daher in solchen Fälle die Installation von Umluftgeräten empfohlen.

2 - MONTAGE

a - Wandmontage

Unter Verwendung der jeder Haube beiliegenden Bohrschablone werden zwei 8 mm Dubel ein-gesetzt und die Schrauben 4,2 × 44,4 mm einge-dreht (Abstand von Schraubenkopf zur Wand ca. 5 mm).

Das Fettfiltergitter der Dunstabzugshaube (nach Betätigten der seitlichen Kunststoffschieber zur Gerätemitte hin) abklappen und Herausnahmen. Die Dunstabzugshaube unter Benutzung der an der Rückwand angeordneten "Schlüssellicher" an den Wandschrauben einhängen und diese sodann festdrehen. Einige Geräteversionen sind mit zusätzlichen Wandbefestigungslaschen ausgestattet (Mehr-preis). Diese Laschen können unter Verwendung von Dübeln und Schrauben an der Wand be-festigt werden, und die Dunstabzugshaube kann eingehangen werden.

Der beiliegende Arretierungswinkel wird nach dem Einhängen der Haube hinteniben, im Winkel am Gerät und an der Wand anliegend angeschraubt. Dadurch wird unbeabsichtigtes "Ausheben" der Dunstabzugshaube vermieden.

b - Schrankmontage

In der Haubenoberseite sind mehrere Bohrungen eingearbeitet, die eine Befestigung unter Hängeschranken ermögen. Nach dem Anbringen der entsprechenden Bohrungen an der Schrankunterseite (Bohrschablone verwenden), kann die Haube unter Verwendung der beiliegenden Schrauben mit dem Schrank verschraubt werden.

Während der Montage muß die Dunstabzugs-haube nach unten abgestützt werden.

c - Montage Abluftführung

Bei Ablufthauben muß zusätzlich ein Abluftrohr vom Luftaustritt am Gerät nach außen verlegt werden (Material im Handel erhältlich). Die Dunstabzugshaube ist mit einem Luftabgang nach hinten und nach offen versehen. Durch Austauschen der Verschlußscheibe und des Luftstutzens kann beliebig die gewünschte Geräteöffnung für den Luftabgang gewählt werden. Scheibe und Stutzen können durch eine Drehbewegung aus den Gehäuseausschnitten genommen und umgekehrt wieder eingesetzt werden.

Sofern das obere Gehauseloch als Luftabgang benutz wird, muß im Boden des Hängeschran-kes anlog ein runder Ausschnitt in den Schrank-boden gesagt werden, wiederum unter Benut-zung der Bohrschablone.

d - Montage bei Umluft

Bei Hängeschränken von mehr als 35 cm Tiefe muß darauf geachtet werden, daß die Haube so welt nach vorn angeschraubt wird, daß die vorderen Luftschlitze in der Haubenoberseite frei vor der Schranktüre liegen, damit die Umluft ungehindert in den Raum zurückströmen kann.

Bei Umlufthauben müssen die beim Kunden-dienst oder im Zubehörhandel erhältlichen Aktivkohlefilter innerhalb des Gerätes einge-setzt werden.

Elektrischer Anschluß und Funktionskontrolle

a - Für den Anschluß an das 220-Volt-Wechselstromnetz ist die Dunstabzugshaube mit einem festmontierten Kabel und einem Schutzkontaktstecker versehen.

Der Gesamtanschlußwert (Motor und Beleuchtung) ist dem Typenschild zu entnahmen.

Die in der Montageanleitung besonders hervorgobenen Sicherheitshinweise, insbesondere die Punkte 2, 3, 4 und 5 von Abschnitt sind strengstens zu beachten.

b - Nach Durchführung des elektrischen Anschlusses wird die Funktionskontrolle bezüglich Beleuchtung, Einschalten des Motors und Wechseln der Schaltstufen durchgeführt.

3 - BETRIEB

3.1- Die Schalter steuern das Einschalten, die Regelung der Geblasegeschwindigkeit und die Beleuchtung der Kochmulde. Für eine bessere Leistung des Gerätes empfehlen wir den Leitschirm zu öffnen und bei starker Geruchs- und Rauchentwicklung die höchste Geschwindigkeitsstufe zu verwenden bzw. die mittlere und niedere Geschwindigkeitsstufe für einen gerauscharmen und sparsamen Luftautausch. Außen dem sollte die Haube bei Kochbeginn eingeschaltet werden und einige Minuten nach dem Beenden des Kochvorganges weiterlaufen.

3.2- Die Sicherheitshinweise 1.7 und 1.8. müssen unbedingt beachtet werden.

4 - WARTUNG UND PFLEGGE

Eine regelmäßige Wartung garantiert einen einwandfrei Betrieb und gute Leistungen über lange Zeit hin.

ACKTUNG: Ansammlungen von Fett im Inneren des Filters können die Leistung des Gerätes beeinträchtigen und Brandgefahr verursichen. Deshalb weisen wir darauf hin, dass nachstehende Anleitungen genauestens einzuhalten sind.

4.1 - Fettfilter

Dies ist ein mechanischer Filter in verschiedene Arten, der die Fettpartikel aufgangt.

Er befindet sich im Inneren des Sauggitters.

BeiderwartungfolgendermaBenvorgehen:

a-Allgemeines: unabhängig vom Filtertyp ist das Sauggitter zu öffnen, um die Entnahme zu ermöglichen; die Haltedrähte aus Metall entfern.

b-Dünner Einwegfilter (ca. 1 mm dick):

Er kann nicht:gereinigt werden,sondern muss durchschnittlich alle zwei Monate ausgetauscht werden.

Verfügt der Filter über eine chemische Sattigungsanzeige, wird er ausgetauscht, wenn:

b.1 - die von außen sichtbaren roten Punkte auf der gesamten Oberfläche verteil sind.

b.2 - die rote Farbe der internen Streifen von außen sightbar geworden ist (normalerweise nicht sightbar).

c-Mehrschicht-Metallfilter: diese Filter durchschnittlich einmal pro Monat mit normalem Haushaltsreinigen und Wasser oder im Geschirrspulier waschen. Gut trocknen lassen, bevor sie wieder montiert werden.

4.2 - Selfstragende Metallfettfilte

• Diese Filter können auch im Geschirrspulier gewaschen werden und sind alle 2 Betriebmonate bzw. bei intensivem Einsatz auch früiger zu reinigen.
• Jeden Filter einzeln entnehmer, indem sie zur Rückseite der Haube geschoben und gleichzeitig nach unten gezogen werden.
• Darauf achten, dass die Filter beim Waschen nicht verbogen werden und diese vor dem Wiedereinsetzen vollkommen trocknen halten.
• Bei der Remontage darauf aufchten, dass sich der Griff auf der sightbaren Seite befindet.

4.3 - Aktivkohlefilter

Dies ist ein chemischer Filter, der die Gerüche bei Umluftbauben aufgangt. Für die Demontage das Sauggitter öffnen, denzentralen Kugelgriff aus Metall losschrauben oder den Filter etwas gegen den Uhrzeigersinn drehen, bis der zentrale Bajonetterschluss ausgehakt wird. Bei der Remontage in umgekehrter Reihenfolge vorgehen. Um gute Leistungen zu erzielen, soll der Filter durchschnittlich alle 3 Monate ausgetauscht werden.

4.4 - Beleuchting

Falls eine Lampe nicht oder nicht mehr Funktioniert, das Sauggitter öffnen und kontrollieren, dass die Lampe fest eingeschraubt ist. Im Bedarfsfall durch eine Lampe gleichen Typs oder gleicher Leistung ersetzen.

4.5 - Reinigung

Die Haube mit lauwarmem Wasser und neutralem Flüssigreiniger saubern; keinesfalls Lösemittel, Alkohol und Schmigelprodukte verwenden. Bei allen Arbeitssschritten ab Punkt 4.1 bis Punkt 4.4 den Sicherheitshinweis 1.9 beachten, insbesondere beim Arbeitssschritt 4.3.

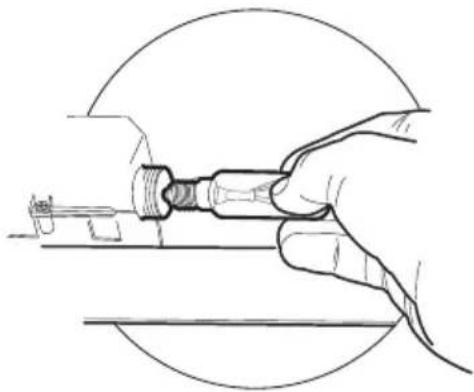

AUSWECHSELN DER LAMPEN

Lampen 28W-40W

Die Metallfettfilter entfernen.
Die Lampen ausschrauben und durch gleichwertige ersetzen.
Die Metallfettfilter wieder montieren.

Lampe Leistung (W) Fassung Spannung (V)			Grosse (mm) ILCOS Code
	28 E14 220	-240 104 x 35			HSGSB/C/UB-28-220/240-E14
	28	E14	230	85x25	HDG-28-230-E14-25
	20 G4 12 33 x 9		HSG/C/UB-20-12-G4
	35	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/40
	50	GU10	230	51 x 50,7	HAGS-35-230-GU10-51/20
	20	GU4	12	40 x 35	HRGS-20-12-GU4-35/30
	20 GU5.3	12	46 x 51 HRGS	S-20-12-GU5.3-50/10
	16	G13	95	720 x 26	FD-16/40/1B-E-G13-26/720
	18	G13	57	589,8 x 26	FD-18/40/1B-E-G13-26/600
	9	G23	60 (Lampe)220-240 (Starter)	167 x 28	FSD-9/27/1B-I-G23
	11	G23	91 (Lampe)220-240 (Starter)	235,8 x 28	FSD-11/40/1B-I-G23

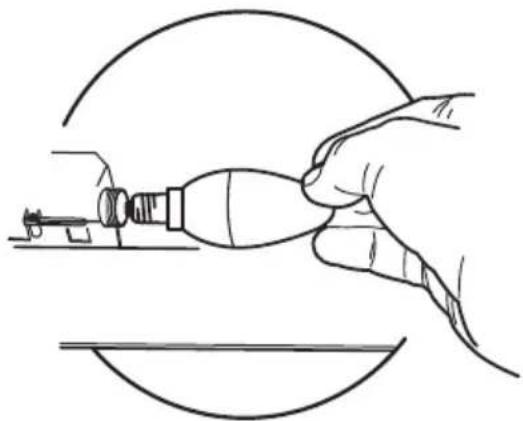

BELEUCHTUNG

Solle die Lampe nicht Funktionieren, öffnet man das Metallgitter und prüft, ob sie gut eingeschraubt ist. Bei Austausch muss eine Lampe des gleichen Typs und mit der gleichen Leistung verwendet werden.

Lampe Leistung (W) Fassung Spannung (V)			Größe (mm) ILCOS-Code
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5	GU10	230	52 x 50	DRPAR-5/840-220/240-GU10-35/36 DRPAR-5/830-220/240-GU10-35/36
