Caractéristiques techniques	Hotte décorative, largeur 90 cm, puissance d'aspiration 700 m³/h
Type de moteur	Moteur à haute efficacité, silencieux
Éclairage	Éclairage LED intégré, faible consommation d'énergie
Filtration	Filtres à charbon et filtres métalliques lavables
Modes de fonctionnement	Extraction et recyclage
Dimensions	90 x 50 x 30 cm
Installation	Installation murale, kit de montage inclus
Entretien	Filtres à nettoyer tous les 3 mois, remplacement des filtres à charbon tous les 6 mois
Sécurité	Protection contre les surcharges, conformité aux normes CE
Garantie	2 ans
Informations supplémentaires	Design moderne, disponible en blanc

FOIRE AUX QUESTIONS - Classic ECH 930 WH Elba

La hotte Elba Classic ECH 930 WH ne s'allume pas. Que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le fusible n'est pas grillé et que l'interrupteur de la hotte est en position 'ON'.

Le niveau de bruit de la hotte est trop élevé. Est-ce normal ?

Un certain niveau de bruit est normal lors de l'utilisation de la hotte, mais s'il est excessif, vérifiez que les filtres sont propres et que la hotte est correctement installée. Si le bruit persiste, contactez le service après-vente.

Comment nettoyer les filtres de la hotte ?

Les filtres métalliques peuvent être lavés à l'eau chaude savonneuse ou au lave-vaisselle. Assurez-vous de bien les rincer et de les laisser sécher complètement avant de les remettre en place.

La hotte ne filtre pas correctement les odeurs. Que faire ?

Vérifiez que les filtres à charbon (si présents) sont en bon état et remplacés si nécessaire. Assurez-vous également que la hotte est installée à la bonne hauteur par rapport à la cuisinière.

Comment installer la hotte Elba Classic ECH 930 WH ?

Suivez le manuel d'installation fourni avec la hotte pour vous assurer que tous les éléments sont correctement fixés et que la hotte est installée à la hauteur recommandée. Si vous avez des doutes, n'hésitez pas à faire appel à un professionnel.

Quelle est la puissance d'aspiration de la hotte ?

La puissance d'aspiration de la hotte Elba Classic ECH 930 WH est de 600 m³/h, ce qui convient à la plupart des cuisines domestiques.

Les lumières de la hotte ne fonctionnent pas. Que faire ?

Vérifiez que les ampoules sont bien installées et fonctionnelles. Remplacez-les si nécessaire. Si les lumières ne s'allument toujours pas, vérifiez les connexions électriques.

Est-ce que cette hotte peut être utilisée en mode recyclage ?

Oui, la hotte Elba Classic ECH 930 WH peut être utilisée en mode recyclage avec l'ajout de filtres à charbon. Assurez-vous d'en avoir pour un fonctionnement optimal.

Où puis-je trouver des pièces de rechange pour la hotte ?

Les pièces de rechange peuvent être commandées auprès de revendeurs agréés ou directement via le site web du fabricant. Assurez-vous de connaître le modèle exact pour obtenir les bonnes pièces.

MODE D'EMPLOI Classic ECH 930 WH Elba

Manuel d'Instructions

Bedienungsanleitung

Gebruiksaanwijzing

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant d'installer et de mettre en fonction l'appareil. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable d'éventuels dommages dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre le plan de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation du plan de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.
• Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte.
• Les dispositifs de sectionnement doivent être montés dans l'installation fixe conformément aux normes sur les systèmes de câblage.
• Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate.
• Reliez l'aspirateur du conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible.
• Respecter toutes les normes concernant l'évacuation de l'air.

• Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.).

• Si vous utilisez l'aspirateur en même temps que des appareils non électriques (par ex. fonctionnant au gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

• Ne pas évacuer l'air à travers une conduite utilisée pour l'évacuation des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien d'un service après-vente agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, veuillez vous conformer scrupuleusement aux règlements établis par les autorités locales.

⚠ AVERTISSEMENT : Avant d'installer la hotte, retirer les films de protection.

- Utilisez exclusivement des vis et des petites fournitures du type adapté pour la hotte.

⚠ AVERTISSEMENT toute installation de vis et de dispositifs de fixation non conformes à ces instructions peut entraîner des risques de décharges électriques.

• Ne pas observer directement avec des instruments optiques (jumelles, lentilles grossissantes...).
• Ne flambez pas des mets sous la hotte : sous risque de développer un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. S'assurer qu'ils ne jouent pas avec l'appareil.

- Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci ne soient attentivement surveillées et instruites.

⚠ Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

- Nettoyer et/ou remplacer les filtres après le délai indiqué (danger d'incendie). Voir le paragraphe Nettoyage et Entretien.

- Veillez à ce que la pièce bénéficie d'une ventilation adéquate lorsque la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce).

- Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme déchet ménager normal. Lorsque ce produit doit être éliminé, veuillez le remettre à un centre de collecte prévu pour le recyclage du matériel électrique et électronique. En vous assurant que cet appareil est éliminé correctement, vous participez à prévenir des conséquences potentiellement négatives pour l'environnement et pour la santé, qui risqueraient de se présenter en cas d'élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin où vous avez acheté ce produit.

« En cas de remplacement par des lampes à halogène, utiliser exclusivement des lampes tungstène halogène autoprotégées ou des lampes aux halogénures métalliques autoprotégées. »

GENERALITES - CONSEILS CONCERNANT LA SECURITE

GENERALITES

Cette hotte est destinée à être installée au mur, au dessus d'un plan de cuisson.

Elle peut être utilisée en version évacuation (raccordement extérieur) ou recyclage (recyclage interne). Les meilleures performances s'obtiennent dans la version en évacuation extérieure. De toute façon il est conseillable d'utiliser la hotte dans la version recyclage pendant l'hiver pour éviter des dispertions de chaleur.

A cause de la complexité de l'appareil il est préférable que l'installation soit effectuée par un spécialiste tout en respectant les prescriptions des autorités concernant l'évacuation de l'air.

La responsabilité du producteur ne saurait être engagée pour tout incident ou accident provoqué par une installation défectueuse.

1 - CONSEILS CONCERNANT LA SECURITE

1.1 - N'utilisez jamais pour le raccordement une cheminée servant de conduit de fumée (chaudières, cheminées, etc...)
1.2 - Vérifiez que la tension du secteur soit identique aux valeurs indiquées sur la plaquette signalétique figurant à l'intérieur de la hotte.
1.3 - Reliez la hotte au réseau en interposant un interrupteur bipolaire avec ouverture des contacts de 3 mm au moins.
1.4 - Pour les hottes avec cable de mise à la terre assurez-vous que l'installation électrique de votre logement ait une mise à la terre correcte.
1.5 - Les hottes en classe II ont un double isolement; elles ne doivent donc pas être branchées avec une fiche équiée de mise à la terre mais avec une simple fiche bipolaire.
1.6 - La distance de sûreté minimum entre le plan de cuisson et la hotte est de 65 cm.

Attention : Prendre garde d'installer les vis ou le système de fixation conformément à ces instructions. Le non-respect de ces consignes comporte un risque électrique.

1.7 - Il est interdit de faire flamber des préparations sous la hotte.
1.8 - Lorsque des fritures sont effectuées sous la hotte en fonctionnement, elles doivent faire l'objet d'une surveillance permanente: l'huile surchauffée pourrait s'enflammer.
1.9 - Avant d'effectuer le nettoyage ou l'entretien de la hotte, débranchez l'appareil ou agissez sur l'interrupteur omnipolaire de votre installation.
1.10- Une ventilation convenable de la pièce doit être prévue si une hotte de cuisine et des appareils alimentés par une énergie autre que l'énergie électrique évacuent les fumées simultanément. Une utilisation sans dangers est possible si la dépression maximum qui se crée dans la pièce est inférieure à 0,04 mbar, ce que évite un retour des gaz de décharge dans la pièce.
1.11- L'appareil doit être placé de façon telle que la fiche de prise de courant soit accessible.
1.12- Si le câble d'alimentation est endommagé, il doit être remplace par un câble ou un ensemble spécial disponible auprès du fabricant ou son service après vente.
1.13- Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité.
1.14- Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

2 - MONTAGE

Quelques systèmes d'installation prévoient l'ouverture et l'enlèvement de la grille d'aspiration.

2.1 - Ouverture et enlèvement de la grille d'aspiration

Pour ouvrir la grille déplacer vers le centre les boutons situés dans la partie inférieure de la hotte. La grille glissera autour des pivots postérieurs. La grille ouverte et en position verticale, déplacer en avant le pivot postérieur droit le long de l'ouverture latérale jusqu'à sa sortie.

2.2 - Installation au dessous d'un meuble

a - Meuble préperçé: fixer la hotte au meuble à travers les trous prédisposés sur la base du meuble en utilisant les 4 vis 4,2 x 45 mm. Il n'est pas nécessaire d'ouvrir la grille.

b - Meuble non perçé:

b.1-Si avec la hotte il y a un gabarit de per-cage, il faut suivre ses instructions.

b.2-Si le gabarit n'est pas fourni, ouvrir la grille, appuyer la hotte contre la base du meuble et visser de l'intérieur directement au bois en utilisant des vis 3,5 x 16 mm non fournies.

2.3 - Installation au mur

a - A l'aide de l'éventuel gabarit de perçage faire deux trous de ∅ 8 mm dans le mur, appliquer les deux chevilles, insérer deux vis 4,2 x 44,5 mm en laissant 5 mm non vissés. Déplacer la grille d'aspiration, accrocher la hotte aux deux vis et procéder de l'intérieur au serrage définitif des vis.

b - Si le gabarit n'est pas disponible, faire deux trous ∅ 8 mm, insérer chevilles et vis et procéder comme au paragraphe a.

c - Pour une installation au mur avec des équerres (en option) s'en tenir aux instructions reportées sur le gabarit annexé.

d - Respecter le conseil 1.6.

2.4 - Choix de la version

a - Evacuation

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "aspirante" à la fin de son parcours. Enlever, si fourni, le filtre à charbon, en dévissant le pommeau central ou en tournant lente-ment dans le sens contraire à celui des aiguilles d'une montre pour décrocher l'attaque centrale à baïonette.

Relier le tuyau extérieur à un anneau de raccord ∅ 100 mm (ou ∅ 120 mm pour quelques modèles) situé au dessous ou à l'arrière selon les nécessités. Obstruer la sortie non utilisée avec le cache prévu à cet effet. Respecter le conseil 1.1.

b - Recyclage

Ouvrir la grille d'aspiration et positionner le levier de conversion ou l'aiguille du bouton sur la position "filtrante" à la fin de son parcours.

Appliquer le filtre à charbon actif au support du moteur à l'aide du pommeau central en tournant lente-ment dans le sens des aiguilles d'une montre pour accrocher l'attaque centrale à baïonette. La hotte peut eventuellement rester branchée à un conduit.

2.5 - Raccordement électrique et contrôle fonctionnel

1 - Il est nécessaire de respecter scrupuleusement les conseils 1.2, 1.3, 1.4 et 1.5 du paragraphe 1 concernant la sécurité.

2 - Le raccordement électrique effectué, vérifiez le bon fonctionnement de l'éclairage, du moteur et du changement des vitesses d'aspiration.

3 - FONCTIONNEMENT

3.1- Les interrupteurs actionnent la mise en marche, le réglage des vitesses du moteur et l'illumination du plan de cuisson. Pour obtenir des performances optimales il est conseillé d'utiliser la vitesse la plus élevée en cas de forte concentration d'odeurs et de vapeurs, la vitesse intermédiaire ou la petite vitesse pour maintenir l'air propre avec une faible consom-mation d'énergie. Mettre la hotte en fonctionnement avant le début d'une cuisson et laisser-la fonctionner encore quelques minutes après la fin de cuisson.

3.2- Respecter scrupuleusement les conseils 1.7 et 1.8.

4 - ENTRETIEN ET NETTOYAGE

Un bon entretien est la garantie d'un bon fonctionnement et d'un bon rendement de la hotte.

ATTENTION: L'accumulation de graisse à l'intérieur du filtre peut nuire au rendement de l'appareil et provoquer des risques de feu. On conseille pourtant de respecter les instructions ci-dessous.

4.1 - Filtre à graisse

Il s'agit d'un filtre mécanique, fourni en dif-férents types alternatifs, qui retient les particules de graisse. Il est situé à l'intérieur de la grille d'aspiration. Pour l'entretien agir comme suit:

a-Généralités

Pour enlever n'importe quel type de filtre, ouvrir la grille et déplacer les arrêts métalliques.

b-Filtre mince à perdre (épaisseur 1 mm environ). Ce filtre ne peut être lavé; il doit être remplacé tous les deux mois.

Si le filtre est fourni d'indicateurs chimiques de saturation, il faut le substituer si:

b.1 -La couleur violet des pois visibles à l'ex-térieur aura couvert toute la surface du filtre.
b.2 -La couleur rouge des bandes à l'intérieur, normalement pas visibles, sera visible à l'extérieur.

c-Filtre métallique multi-couche

Il doit être lavé tous les mois à l'eau tiède avec un détergent normal. Vous pouvez également le laver dans votre lave-vaisselle. Laisser-le sécher avant de le replacer.

4.2 - Nettoyage Filtresantgi - Graisse Metallique S autoporteurs

• Ils peuvent être lavés au lave-vaisselle et nécessitent d'être nettoyés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
  • Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe.

4.3 - Filtre à charbon actif

Il s'agit d'un filtre chimique qui retient les odeurs dans la hotte à recyclage. Pour l'enlever, ouvrir la grille et dévisser le pommeau central en métal. Tourner légèrement le filtre dans le sens contraire à celui des aiguilles d'une montre jusqu'à décrocher la baïonette centrale. Pour le replacer procéder en séquence inverse. Afin d'obtenir le meilleur rendement, ce filtre doit être remplacé tous les trois mois.

4.4 - Eclairage

Si une lampe ne fonctionne pas, ouvrir la grille d'aspiration et contrôler qu'elle soit bien vissée. S'il est nécessaire, substituer-la par une autre du même type et de la même puissance.

4.5 - Nettoyage

Nettoyer la hotte à l'eau tiède et avec du détergent liquide neutre. N'employez jamais de produits abrasifs ou caustiques.

Pour toutes les opérations du point 4.1 au point 4.4 respecter scrupuleusement le conseil 1.9, particulièrement pour l'opération 4.3.

Eclairage

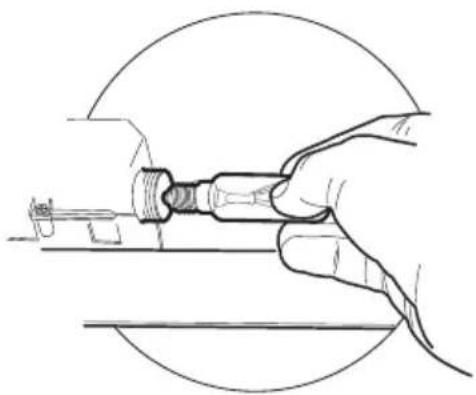

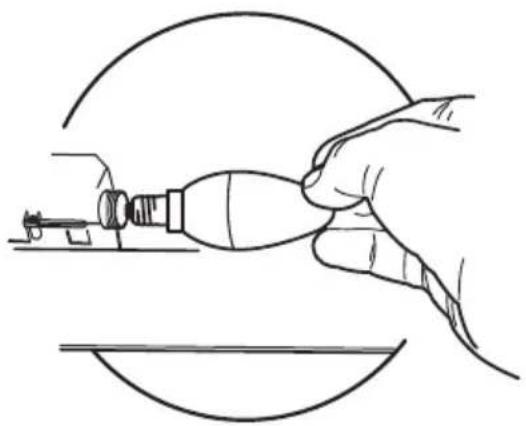

REMLACEMENT LAMPES

Lampes de 28W-40W

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Si une des ampoules d'éclairage faillit de fonctionner, ouvrir la grille métallique et controller que l'ampoule soit bien vissée.

Si nécessaire, remplacer l'ampoule en utilisant une ampoule du même type ayant la même puissance.
