Marca	Elba
Modelo	Classic ECH 930 WH
Tipo de produto	Coifa aspirante de parede
Largura	90 cm
Distância mínima de segurança ao plano de cozimento	65 cm (superior se especificado pelo plano de cozimento)
Alimentação elétrica	220-240 V / 50-60 Hz (verificar a placa de identificação)
Classe elétrica	Classe I ou II (conforme o modelo, verificar a placa)
Potência de iluminação	Lâmpada de 28W-40W (tipo halogênio ou similar)
Número de velocidades do motor	Várias velocidades (ajustáveis por interruptores)
Versão de uso	Evacuação externa ou recirculação (com filtro de carvão)
Diâmetro de conexão de evacuação	100 mm ou 120 mm (conforme o modelo)
Filtro de gordura	Metálico multicamada lavável em lava-louças ou em máquina
Filtro de carvão ativado (recirculação)	Substituição a cada 3 meses (conforme o uso)
Manutenção do filtro de gordura	Lavagem mensal com água morna e detergente neutro ou em lava-louças
Frequência de substituição do filtro de gordura descartável	A cada 2 meses (se filtro fino para descartar)
Limpeza externa	Água morna e detergente líquido neutro (sem produtos abrasivos)
Segurança	Não flambar sob a coifa, vigiar frituras, ventilação adequada se evacuação simultânea com aparelhos a combustão
Instalação	De parede ou sob armário, por um técnico competente
Peças sobressalentes	Filtros de gordura, filtros de carvão, lâmpadas
Reparabilidade	Substituição das lâmpadas e filtros pelo usuário; para o cabo ou motor, contatar o serviço de atendimento ao cliente

Perguntas frequentes - Classic ECH 930 WH Elba

A que altura instalar a coifa acima do fogão?

A distância mínima de segurança entre o plano de cozimento e a coifa é de 65 cm. Se as instruções do seu fogão a gás especificarem uma distância superior, respeite-a.

Como limpar o filtro de gordura metálico?

Remova o filtro, lave-o com água morna e detergente normal ou em lava-louças. Deixe-o secar completamente antes de recolocá-lo. Limpe-o aproximadamente todos os meses.

Quando substituir o filtro de carvão ativado?

O filtro de carvão ativado deve ser substituído a cada três meses para garantir uma boa absorção de odores. Se a coifa for usada intensivamente, substitua-o com mais frequência.

Como trocar uma lâmpada da coifa?

Desconecte o aparelho, remova os filtros de gordura metálicos, desenrosque a lâmpada defeituosa e substitua-a por uma lâmpada do mesmo tipo e da mesma potência (28W-40W). Reinstale os filtros.

Posso usar a coifa em modo recirculação sem duto externo?

Sim, a coifa pode funcionar em versão recirculação. Para isso, instale o filtro de carvão ativado e posicione a alavanca ou o botão na posição 'filtrante'. Você também pode deixar um duto conectado para melhorar a estética.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica (tomada, fusível). Certifique-se de que o interruptor bipolar está na posição correta. Se o problema persistir, contate o serviço de atendimento ao cliente.

Pode-se instalar a coifa acima de um fogão de indução?

Sim, a distância mínima de segurança permanece de 65 cm. As coifas são adequadas para todos os tipos de fogões, mas para o gás, verifique as instruções específicas.

Como saber se o filtro de gordura está saturado?

Para filtros metálicos, limpe-os todos os meses. Alguns filtros descartáveis têm indicadores de saturação: se pontos roxos ou faixas vermelhas se tornarem visíveis, substitua o filtro.

O que significa o símbolo da lixeira riscada no aparelho?

Este símbolo indica que o aparelho não deve ser descartado com o lixo doméstico. Deve ser coletado separadamente para a reciclagem de resíduos de equipamentos elétricos e eletrônicos. Deposite-o em um ponto de coleta apropriado.

É perigoso flambar alimentos sob a coifa?

Sim, é estritamente proibido flambar sob a coifa, pois isso pode causar um incêndio. Vigie sempre as frituras: o óleo superaquecido pode inflamar.

MANUAL DE UTILIZADOR Classic ECH 930 WH Elba

Manual de Instruções

دليل التركيب

INDICE

IT

UTILIZAÇÃO - MANUTENÇÃO 57

القهرس

SA

Para sua segurança e funcionamento correto do aparelho, agradecemos que leia este manual com atenção, antes da instalação e colocação em funcionamento do aparelho. Conserve estas instruções sempre junto do aparelho, mesmo em caso de cedência ou transferência a terceiros. É importante que os utilizadores tenham conhecimento de todas as características de funcionamento e de segurança do aparelho.

A ligação dos cabos deve ser realizada por um técnico competente.

• O fabricante declina toda e qualquer responsabilidade por eventuais da-nos decorrentes da instalação ou utilização incorreta ou imprópria do aparelho.
• A distância mínima de segurança entre a placa de cozedura e o exaustor é de 650 mm (alguns modelos poderão ser instalados a altura inferior; consulte o parágrafo sobre as dimensões de trabalho e a instalação).
• Se nas instruções de instalação da placa de cozinha a gás estiver especificada uma distância maior, é necessário respeitá-la.
• Verifique se a tensão da rede elétrica corresponde à indicada na chapa de caraterísticas aplicada no interior do exaustor.
• Os dispositivos de seccionamento devem ser montados na instalação elétrica fixa, em conformidade com a legislação sobre sistemas de cablagem.
• Para os aparelhos da Classe I, certifique-se de que a rede elétrica doméstica dispõe de um sistema eficaz de ligação à terra.
• Ligue o aspirador à chaminé utilizando um tubo de, pelo menos, 120 mm de diâmetro. O caminho percorrido pelo fumo deve ser o mais curto possível.
• Devem ser respeitadas todas as disposições da legislação em matéria de evacuação de ar.

• Não ligue o exaustor a condutas de fumo que transportem fumos de combustão (por ex. caldeiras, lareiras, etc.).

• Se o exaustor for utilizado em conjunto com aparelhos não elétricos (por ex. aparelhos alimentados a gás), deve ser tida em devida conta a necessidade de assegurar um grau suficiente de ventilação no aposento, para impedir o retorno dos gases de exaustão. Quando o exaustor é utilizado em conjunto com outros aparelhos não alimentados eletricamente, a pressão negativa no aposento não deve ultrapassar 0,04 mbar, para evitar que os fumos retornem ao aposento através do exaustor.

• O ar não deve ser evacuado através de condutas utilizadas para descarregar o fumo de aparelhos de combustão alimentados a gás ou outros combustíveis.
• Se o cabo de alimentação estiver danificado, deve ser substituído pelo fabricante ou por um técnico do serviço de assistência.
• Ligue a ficha a uma tomada em conformidade com os regulamentos em vigor, numa posição acessível.
• Em relação às medidas técnicas e de segurança que é necessário respeitar para evacuar o fumo, é importante seguir atentamente os regulamentos estabelecidos pelas autoridades locais.

ADVERTÊNCIA: antes de instalar o exaustor, retire as películas de proteção.

- Utilize apenas parafusos e quinquilharia apropriada para o exaustor.

ADVERTÊNCIA: a não utilização de parafusos ou elementos de fixação em conformidade com estas instruções pode causar riscos elétricos.

• Não olhe diretamente para a luz com instrumentos óticos (binóculo, lupa....).
• Não cozinhe flamejados debaixo do exaustor, porque há risco que incêndio.
• Este aparelho pode ser utilizado por crianças com idade igual ou superior a 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais diminuídas ou com experiência e conhecimento insuficientes, desde que sejam vigiadas e tenham recebido instrução sobre a utilização do aparelho de forma segura e compreendam os perigos que o seu uso comporta. As crianças não devem brincar com o aparelho. A limpeza e manutenção do aparelho não devem ser realizadas por crianças, a não ser sob vigilância.
• Vigie as crianças, certificando-se de que não brinquem com o aparelho.

- O aparelho não deve ser utilizado por pessoas (incluindo crianças) com capacidades psico-físico-sensoriais diminuídas ou com experiência e conhecimentos insuficientes, salvo se vigiadas atentamente e instruídas.

As partes acessíveis podem aquecer muito durante a utilização dos aparelhos de cozedura.

• Limpe e/ou substitua os filtros, respeitando os intervalos de tempo especificados pelo fabricante (perigo de incêndio). Consulte o parágrafo Manutenção e limpeza.
• Deve haver uma ventilação adequada no aposento, sempre que o exaustor for utilizado simultaneamente com aparelhos que utilizem gás ou outros combustíveis (não aplicável a aparelhos que apenas descarregam ar no aposento).
• O símbolo colocado no produto ou na sua embalagem indica que o produto não pode ser eliminado como lixo doméstico. Deverá ser entregue num centro de recolha seletiva próprio para reciclagem de resíduos de equipamentos elétricos e eletrónicos. A eliminação correta deste produto contribui para evitar os possíveis efeitos negativos para o meio ambiente e a saúde que seriam criados pela manipulação imprópria dos seus resíduos. Para mais informações sobre o local onde entregar o produto para reciclagem, contacte a delegação local, os serviços municipais ou a loja onde comprou o produto.

“No caso de substituição por lâmpadas halógenas, utilize unicamente lâmpadas halógenas de tungsténio autoprotegidas ou lâmpadas de halogenetos metálicos autoprotegidas.”

INFORMAÇÕES GERAIS

Este exaustor está configurado para ser montado numa parede, por cima de uma placa de co-zedura instalada contra a parede.

Pode ser utilizado na versão aspirante (com evacuação para o exterior), ou na versão filtrante (com reciclagem interior). As melhores performances do exaustor obtêm-se na versão aspirante: no entanto, durante o período de Inverno pode ser conveniente utilizar o exaustor na versão filtrante para evitar dispersão de calor.

Recomenda-se que a instalação seja feita por pessoal especializado, respeitando todas as normas das autoridades competentes sobre a descarga de ar para evacuação.

O fabricante declina qualquer responsabilidade por eventuais danos decorrentes de instalações mal feitas ou não conformes a legislação vigente.

1 - PRECAUÇÕES DE SEGURANÇA

1.1 - Não ligue o exaustor a condutas de descarga de fumos produzidos por combustão (caldeiras, lareiras, etc...).
1.2 - Verifique se a tensão de rede coincide com a indicada na placa de características aplicada no interior do exaustor.
1.3 - Ligue o exaustor à rede colocando um interruptor bipolar entre a rede e o aparelho com, pelo menos, 3 mm de abertura de contactos.
1.4 - Para exaustores com ligação à terra, certifique-se de que a instalação eléctrica de casa garante um funcionamento correcto.
1.5 - Os exaustores de classe II têm isolamento duplo; não devem ser ligados com uma ficha com ligação à terra, mas sim com ficha bipolar.
1.6 - A distância mínima de segurança entre a placa do fogão e o exaustor é de 65 cm.

Aviso: A não instalação dos parafusos ou do dispositivo de fixação como indicado nestas instruções pode resultar em riscos de natureza elétrica.

1.7 - Não cozinhe alimentos directamente à chama por baixo do exaustor.
1.8 - Mantenha as frigideiras sob controlo durante a respectiva utilização: o óleo excessivamente aquecido pode inflamar-se.
1.9 - Antes de qualquer trabalho de limpeza ou manutenção, desligue o aparelho, tirando a ficha da tomada ou desligando o interruptor geral.
1.10- No caso de se utilizarem no mesmo local quer o exaustor, quer aparelhos não accionados por corrente eléctrica (por exemplo, aparelhos alimentados a gás), é necessário que a ventilação do aposento seja suficiente. A utilização ideal e sem riscos é garantida quando a depressão máxima do local não ultra-passar 0,04 mBars; evita-se, assim, o retrocesso dos gases de escape.
1.11- O aparelho deve ser colocado de maneira a ficar com a ficha acessível.
1.12- Se o cabo de alimentação estiver estragado, terá de ser substituído por um cabo ou conjunto especial disponível no fabricante ou no serviço de assistência técnica de que se serve habitualmente.
1.13- Este aparelho não deve ser utilizado por pessoas (incluindo crianças) diminuídas psíquica, sensorial ou mentalmente nem por indivíduos sem experiência e conhecimento, salvo se vigiados ou instruídos para utilização do aparelho por pessoas responsáveis pela respectiva segurança.
1.14- As crianças devem ser vigiadas no sentido de assegurar que não brinquem com o aparelho.

2 - INSTALAÇÃO

Alguns sistemas de instalação preveem a abertura e a remoção da grelha de aspiração.

2.1 - Abertura e remoção da grelha de aspiração

Para abrir a grelha, fazer deslizar para o centro os botoes colocados na parte inferior do exaustor. A grelha deslizará girando em volta dos dois pivots posteriores.

Com a grelha aberta e na posição vertical, fazer deslizar o pivot posterior da direita, para frente ao longo da abertura lateral, até provocar a sua saída.

2.2 - Instalação por baixo do móvel suspenso

a - móvel préfurado: fixar o exaustor ao móvel, através dos furos já feitos na base do móvel, uti-lizando os 4 parafusos de 4,2 x 44,4 fornecidos. Não é necessário abrir a grelha.

b - Móvel não furado:

b.1- Se ao exaustor está anexado um molde para furação, seguir as instruções contidas no mesmo.

b.2- Se não há molde, abrir a grelha apoiar o exaustor contra a base do móvel e parafusar directamente do interior na madeira com parafusos de 3,5 x 16, nao forneci-dos.

2.3 - Instalação na parede

a - Com o auxílio eventualmente do molde de fu-ração, fazer dois furos de ∅ 8 na parede, aplicar as duas buchas, inserir dois parafusos de 4,2 x 44,4 deixando 5 mm não aparafusados, remover a grelha de aspiração, enganchar o exaustor aos dois parafusos nos furos posteriores e proceder do interior, até a fixação completa dos parafusos.

b - Se o molde não for disponível, fazer dois furos de ∅ 8 (ver des.) e inserir buchas e parafusos procedendo como no parágrafo a.

c - Para uma instalação na parede através de esquadrias (opcionais), seguir as instruções descritas no molde anexado.

d - Seguir a advertência 1.6.

2.4 - Escolha da versão

a - Aspirante

Abrir a grelha de aspiração e posicionar a ala-vanca ou o indicador do botão na posição -aspirante- até o fim do seu curso. Eliminar, se aplicado, o filtro de carvão activo, desaparafusando o botão central ou girando lentamente no sentido anti-horário, para desenganchar o grampo central à baioneta.

Ligar o tubo externo ao anel de raccord de ∅ 100 mm (ou ∅ 120 mm em alguns modelos), posicionado na abertura superior ou posterior conforme a necessidade. Aplicar a bucha no furo que ficou livre. Seguir com atenção a advertência 1.1.

b - Filtrante

Abrir a grelha de aspiração e posicionar a alavanca ou o indicador do botão, na posição filtrante, ao fim do seu curso. Aplicar o filtro de carvão activo, no suporte do motor com o botão metalico central, ou girando lentamente no sentido horário, para enganchar o grampo central a baioneta. Se existe canalização externa, poderá permanecer ligada.

4.3 - Ligação eléctrica e controlo do funcionamento

1 - É preciso respeitar à risca as precauções de segurança 1.2, 1.3, 1.4 e 1.5 do parágrafo 1.

2 - Depois de ter feito a ligação eléctrica, verifique o funcionamento correcto da iluminação, do accionamento do motor e da mudança das velocidades.

3 - FUNCIONAMENTO

3.1- Os interruptores accionam o motor, a regulagem da velocidade e a iluminação da plataforma de cozedura. Para um melhor rendimento do apa-relho, aconselha-se abrir a viseira e usar a velo-cidade maior, no caso em que haja uma forte concentração de odores e fumo; a velocidade intermediaria ou inferior para uma troca de ar, limpo de modo silencioso e economico. É aconselhável ligar o exaustor quando inicia-se a cozinhar, deixando ligado quando termina-do, ainda por alguns minutos.

3.2-Seguir com atenção as advertências 1.7 e 1.8.

4 - MANUTENÇÃO E LIMPEZA

Uma boa manutenção garante um elevado rendimento e, uma longa duração do exaustor.

ATENÇÃO: O acumular de gordura no interior do filtro, pode acarretar também riscos de incendio.

Aconselha-se portanto de seguir escrupulosamente as instruções indicadas.

4.1 - Filtro antigordura

É um filtro mecânico, fornecido em varios tipos, que retém as partículas de gordura. Está colocado no interior da grelha de aspiração. Para fazer a sua manutenção, seguir o seguinte:

a-Generalidades: independente do tipo de filtro, para retirá-lo, abrir a grelha e remover os gram-pos metálicos.

b-Filtro descartável (espessura de 1 mm aproxima-damente): não lavar, substituir a cada 2 meses: Se o filtro for dotado de indicadores químicos de saturação, substituir quando:

b.1-A cor violeta dos pontos visíveis exteriormente, espalha-se por toda a superfície do filtro.

b.2-A cor vermelha das faixas internas, normalmente não visíveis exteriormente, tornareh-se visíveis.

c-Filtro metálico multicamadas: deve ser lavado 1 vez por mes, com água e detergente ou na 4.2.Filtro a carvão activomáquina de lavar louça. Enxugar bem antes de recolocá-lo.

4.2 - Limpeza Dos Filtros anti Gordura

• Pôdem ser lavados em máquinas de lavar louça. A operação de lavagem deve ser feita de2 em 2 meses de utilização, aproximadamente; com maior frequência se o aparelho for utilizado com muita intensidade.
• Tire os filtros um por vez abrindo os respectivos engates.
• Lave os filtros evitando dobrá-los e deixe-os secar antes de os reinstalar.
• Reinstale-os lembrando-se de manter a pega virada para a parte visível exterior.

4.3 - Filtro a carvão activo

É o filtro químico que retém os odores no exaus-tor. Para removêlo, abrir a grelha e desaparafusar o botão metálico central, ou então girar no sentido anti-horário o filtro até desenganchar a baioneta central. Montar procedendo inversamente. Para um bom rendimento, substituir a cada 3 meses.

4.4 - Iluminação

Se uma lâmpada não funciona, abrir a grelha de aspiração e controlar se está bem aparafusada.

Se for necessário, trocála por outra de igual potencial e tipo.

4.5 - Limpeza

Limpar o exaustor com água morna e detergente neutro; evitar o uso de alcool, solventes e abrasivos. Para todas as operações do ponto 4.1 ao ponto 4.4, seguir a advertência 1.9 e principalmente a operação 4.3.

Iluminação

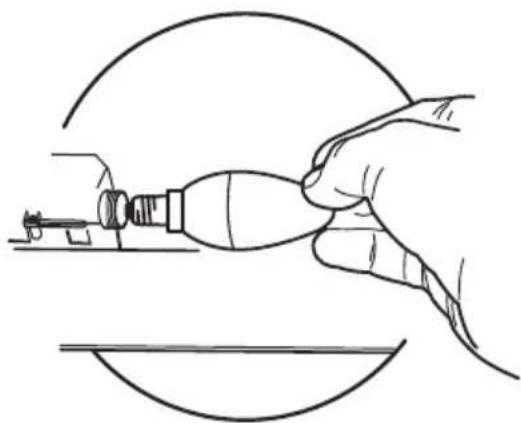

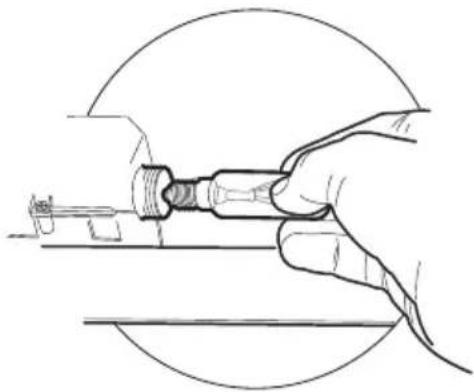

SUBSTITUIÇÃO DAS LÂMPADAS

Lâmpadas de 28W-40W

• Tire os filtros metálicos antigordura ou abra a grade porta-filtros.
• Desatarraxe as lâmpadas e substitua-as por novas de características iguais.
• Reinstale os filtros metálicos antigordura ou feche a grade porta-filtros.

Se em qualquer altura, acontecer que uma lâmpada não funciona, abra a grelha de metal e verifique se está bem enroscada.

Se for preciso mudá-la, utilize lâmpadas do mesmo tempo e igual potência.

Lâmpada Absorção (W) Ligação Tensão (V) Dimensão (mm) Código ILCOS
	4	E14	220-240	107 x 37	DRBB/F-4-220-240-E14-35/100
	5	GU10	230	52 x 50	DRPAR-5/840-220/240-GU10-35/36DRPAR-5/830-220/240-GU10-35/36
