Elio ECH 9766 X​ - Exaustor de cozinha Elba - Manual de utilização gratuito

Tipo de produto	Coifa aspirante ou filtrante
Marca	Elba
Modelo	Elio ECH 9766 X
Largura	90 cm (aproximado)
Altura mínima acima do fogão	65 cm
Alimentação elétrica	220-240 V ~ 50/60 Hz
Potência do motor	Variável conforme o modelo, aproximadamente 200-300 W
Número de velocidades	3 velocidades + intensiva
Tipo de iluminação	LED ou halógena conforme versão
Filtros antigordura	Laváveis na máquina de lavar louça, limpeza a cada 2 meses
Filtros de carvão	Não regeneráveis ou regeneráveis, substituição ou lavagem conforme tipo
Função timer	Desligamento automático após 15 minutos
Função Clean Air	Funcionamento automático 10 min/h na velocidade 1
Sinalização de saturação dos filtros	Sim, por piscar de teclas ou display
Classe de isolamento	Classe I ou II conforme versão (verificar placa)
Diâmetro da saída de ar	150 mm (aproximado)
Material	Aço inoxidável
Dimensões (aprox.)	L 90 x P 50 x A (ajustável) cm
Peso	Aproximadamente 15-20 kg
Acessórios	Controle remoto opcional
Reparabilidade	Peças de reposição disponíveis (filtros, lâmpadas)
Nível sonoro	Variável conforme velocidade, máx. aproximadamente 65 dB(A)

Perguntas frequentes - Elio ECH 9766 X​ Elba

Como instalar a coifa Elio ECH 9766 X na versão aspirante?

Para uma instalação aspirante, conecte o tubo flexível ao flange de conexão e ao duto de exaustão externo. Certifique-se de que o diâmetro do tubo seja idêntico ao da saída de ar (aproximadamente 150 mm) para evitar perda de desempenho.

Qual distância mínima devo respeitar entre a coifa e um fogão a gás?

A distância mínima de segurança entre o ponto mais baixo da coifa e a superfície de cozimento é de 65 cm para fogões elétricos, a gás ou por indução.

Como limpar os filtros antigordura?

Os filtros antigordura devem ser lavados a cada 2 meses no máximo. Podem ser lavados à mão com detergente líquido neutro ou na máquina de lavar louça em temperatura baixa e ciclo curto. Após várias lavagens, a cor pode mudar, isso é normal.

Quando devo substituir os filtros de carvão?

Os filtros de carvão não regeneráveis devem ser substituídos a cada 4 meses. Os filtros regeneráveis (laváveis) devem ser limpos a cada 2 meses e substituídos no máximo a cada 3 anos ou se a manta estiver danificada.

Como redefinir o indicador de saturação dos filtros?

Após limpar ou substituir os filtros, redefina a memória eletrônica pressionando a tecla A (ou a tecla correspondente conforme o modelo) por cerca de 5 segundos até que o indicador pare de piscar.

O que fazer se a coifa não ligar?

Verifique primeiro a alimentação elétrica (tomada, fusível). Se o cabo estiver danificado, deve ser substituído por um profissional. Certifique-se também de que a coifa esteja corretamente conectada e que o interruptor geral esteja na posição ligado.

Como usar a função Clean Air?

Com a coifa desligada, pressione a tecla E (ou F conforme modelo) por 2 segundos. O motor ligará automaticamente por 10 minutos a cada hora na primeira velocidade para renovar o ar ambiente.

Posso instalar a coifa sem exaustão externa?

Sim, na versão filtrante. Use os filtros de carvão ativado (fornecidos ou opcionais) e o defletor para recircular o ar purificado no ambiente. Siga as instruções de montagem do kit filtrante (Fig.17 ou 18).

Como substituir uma lâmpada halógena?

Desconecte a coifa. Remova a lâmpada defeituosa fazendo alavanca com uma chave de fenda pequena nas fendas previstas. Substitua por uma lâmpada do mesmo tipo e potência. Não toque na lâmpada com as mãos nuas.

Por que a coifa faz barulho?

O ruído pode ser devido a um filtro antigordura sujo, instalação incorreta ou obstrução no duto de exaustão. Limpe os filtros e verifique se o duto não está obstruído. Se o problema persistir, contate um profissional.

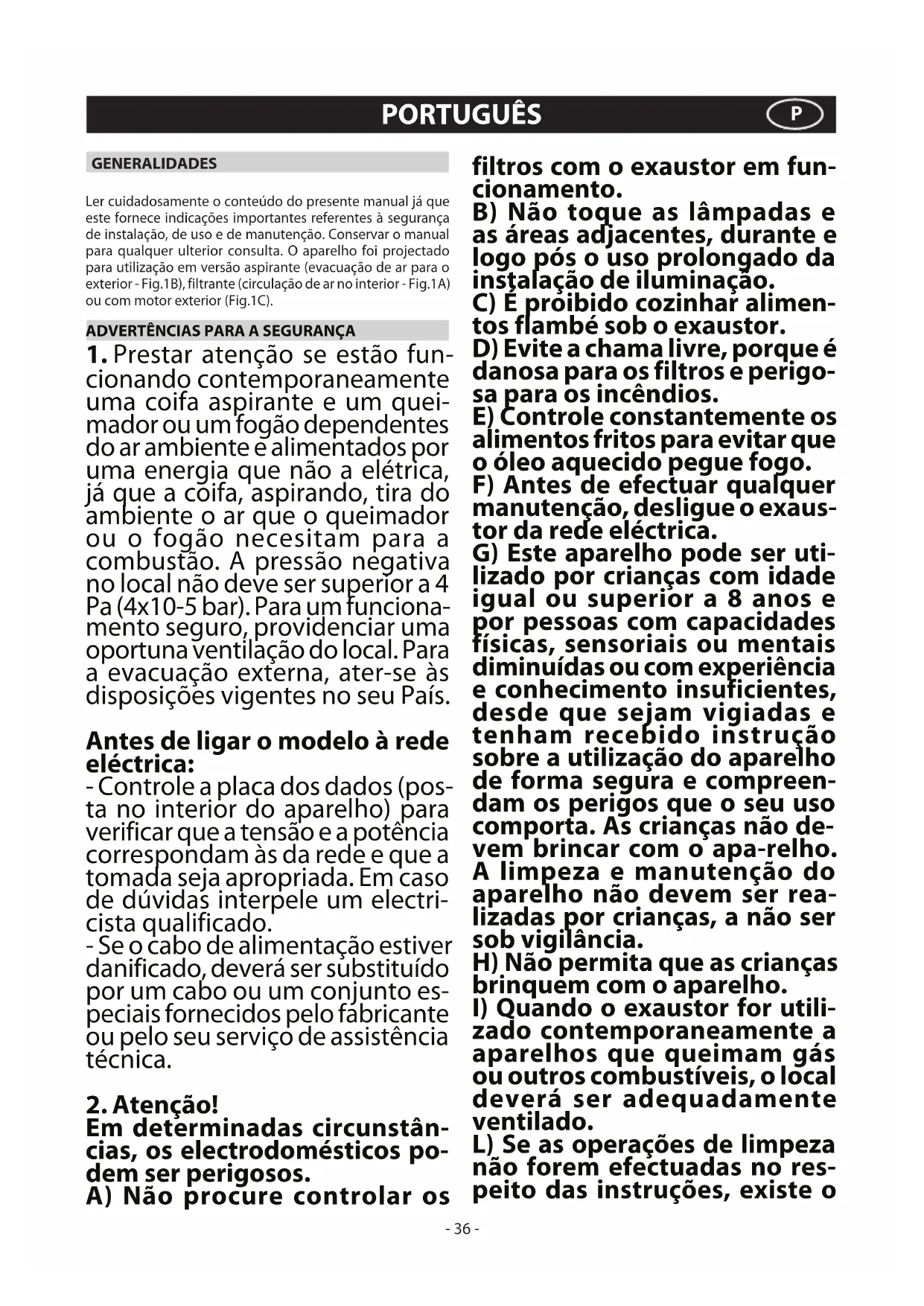

MANUAL DE UTILIZADOR Elio ECH 9766 X​ Elba

Ler cuidadosamente o conteudo do presente manual ja que este fornece indicacoes importantes referentes a segurar de instalacao, de uso e de manutencao. Conservar omanual para qualquer ulterior consulta. O aparelho foi projectado para utilizesao em versao aspirante (evacuaao de ar para o exterior -Fig.1B),filtrante (circulaao de ar no interior -Fig.1A) ou com motor exterior (Fig.1C).

ADVERTÉNCIAS PARA A SEGURANÇA

1. Prestar atençao se está fun cionando contemporaneamente um coifa aspirante e um queimador ou um fogao dependentes do ar ambiente e alimentados por uma energia que nao a eletrica, ja que a coifa, aspirando, tira do ambiente o ar que o queimador ou o fogao necessitam para a combustao. A pressao negativa no local não deve ser superior a 4 Pa (4x10-5 bar). Para um functiOnamento seguro, providenciar umopportuna ventilacao do local. Para a evacuacao externa, ater-se as dispositions vigilentes no seu Pais.

Antes de ligar o modelo à rede electrica:

• Controle a placar dos dados (posta no interior do aparelho) para verificar que atensao e a potencia correspondam as da rede e que a tomada sera apropriada. Em caso de duvidas interpele um electricista qualificado.

• Se o cabo de alimentação estiver danificado,deer a ser substituicao por um cabo ou um Conjunto especials fornecidos pelo fabricante oueloelsoeicoservico de assistencia和技术ica.

2. Atença!

Em determinadas circunstancias, os electrodomesticos podem ser perigosos.

A) Não procure controlar os

filtros com o exaustor em funcaoamento.

B) Não toque as lâmpadas e as和地区 adjacentes, durante e logo pos o uso prolongado da instalação de iluminação.

C) E proibido cozinha alimentos flambé sob o exaustor.

D) Evite a chama livre, porque é danosa para os filtros e perigo-sa para os incéndios.

E) Controle constantly os alimentos fritos para evaporar que o oleo aquecido pegue fogo.

F) Antes de efectuar qualquer manutencao, deslgue o exaustor da rede electrica.

G) Este aparelho pode serutilizzato por crianças com idadeigual ou superior a 8 anos e por pessoas com capacidadesfisicas, sensoriais ou mentalais diminuidas ou com experienciae conheicao insufficientes,desde que sejam vigiadas etenham recebido instrucao sobre a utilizaao do aparelho de forma segura e compreendam os perigos que o seu usocomporta. As crianças nao deform brincar com o apa-relho. A limpeza e manutenacao doaparelho não devem serrealizadas por crianças, a não ser sob vigilancia.

H) Não permita que as criançasbringuem com o aparelho.

I) Quando o exaustor for utilizes contemporaneamente a aparelhos que queimam gas ou outros combustíveis, o local devera ser adequamente ventilado.

L) Se as operações de limpeza não foram efectuadas no respeito das instruções, existo o

risco de incéndio.

ISTRUÇões PARA A INSTALAÇÃO

• As operações de montagem e ligação eletrica devem ser efectuadas por pessoal especializzato.
• Utilizar luvas de proteção antes de efetuar as operações de montagem.

- Conexãoelétrica:

Observação! Controle a placá dos dados colocada dentro do aparecido:

• Se na placarapore o significo significa que o aparenho não deve ser ligado a terra, efectue portanto s instruções que referem-se à classe de isolamento II.
• Se na placá NAO aparece o símbolo efectue as instruções que referem-se à classe de isolamento I.

Classe de isolamento II

• O aparelho é construído em classe II, portanto nenhum cabo deve ser ligado à tomada de terra. A ficha deve ser fácilmente acessível après a instalação do aparelho. No caso em que o aparelho não disponha de cabo sem ficha, para liga-lo à rede electrica sera necessário interpor um interruptor omnipolar com abertura minima de 3 mm entre os contactos, dimenso-nado para ação e que atenda aos regulamentos em vigor.

• A ligaçao à rede elétrica deve ser feito como segue:

MARROM = Linha

AZUL = N neutro.

Classe de isolamento I

Este aparelho feito para a classe l, portantodeer ser ligado àtomada de ligacao aterra.

• A ligaçao à rede eletrica deverá ser realizada da segunte maneira:

MARROM = Linha

AZUL = N neutrato

AMARELO/VERDE = ① terra.

O cabo neutro devara ser ligado ao borne com o*simbolo N,ckoaqueo o cabo AMARELO/VERDE,devara ser ligado ao borne perto do symbolo de terra

Na realização da ligação eletrica assegurar-se que a tomada eletrica sera dotada de uma ligação à terra. Depois de ter montado o exaustor,olarciouidadaparaposicao da ficheleletrica serdefacilccesso.No casode ligaçoadirectaaredelectrica,e necessario,entre oaparelho earede,interpor um interruptor omnipolar com abertura minima de 3mm .entre os contactos, dimensionado para acarga e que atenda ao regulamentos em vigor.

• Se o plano de cozedura utilizao for eletrico, a gas ou por inducao, a distancia minima entre o mesmo e a parte mais baixa do exaustordeera ser de no minimo 65~cm .Tendo que ser uso um tubo de conexao composto de das ou mais partes, a parte superior deve ficar externamente aquela inferior. nao connectar a descarga da coifa a um duto polo qual circule ar quente ou utilizes para evacuar fumos de aparelhos alimentados por una energia que nao a elétrica.Antes de proceder as operacoes de montagem, para um manejo mais fácil do aparelho retiring os filtros anti-gordura (Fig.16).

• No caso de montagem do aparecido em versão aspirante, predisponha o furo de evacuação do ar.

• Aconseha-se o uso de um tubo de evacuação do ar com o mesmo diamétro da boa de saída do ar. O uso de uma redução poderia diminuir o desempinho do produits e fazer o ruido.

- Montagem do exaustor:

• Retire a estrutura da embalagem e os 2 parafusos A para fazer a parte superior daquela inferior (Fig.2).
• Posicao o gabarito de perfuração no tecto prestando atençao para que a seta fique posicionada no mesmo lado do commando do aparelho (Fig.3).Efectue os 4uros 8 no tecto e aparafuse os 3 parafusos sem os aparafusat completamente, e prestando atençao para nao introduzir o aparfuso no furo marcado com um X no gabarito de perfuração (os parafusos e asbuchas de expansao devem ser adequadas ao tipo de parede).
• Agarre na parte superior da estrutura B (Fig.4) e envie-a nos 3 parafusos não aparafusados completeness na correspondência das 3 anilhas. Rode ligeiramente até encaixar (Fig.4). Aparafuse o quarto parafuso X e puxe pelos outros 3 de maneira a permitir obloqueio definitivo da parte superior da estrutura B.
  -Prenda a parte inferior da estrutura telescópica C, e enfeia-a naquela superior B (Fig.5). Regule a alta desejada tendo como referencia as cotas indicadas na (Fig.15) e bloqueie-a com os 8 parafusos G fornecidos (Fig.6).
• Versão aspirante: prenda o tubo flexível ao furo de evacuaçao do ar preparado (Fig.7).
• Versão filtrante: disponos deinous differentes conjuntos, um com os filtros de carvão tipo caixa (Fig.17) e outras com os filtros de carvão regeneraveis (laváveis) (Fig.18).
  -Ligue o tubo flexivel ao deflector M e prenda o parafuso I tal como indica do na (Fig.8); os filtros de carbono activo devem ser aplicados ao grupo aspirante colocado no interior do exaustor (Fig.17).
• No caso em que o produits sera fornecido com um flange de ligação, antes de fixar o exaustor à estrutura, efectue a montagem indicada na Fig.9. Pegue o flange de ligação F e monte-o na parte superior do grupo de aspiração do exaustor com os 2 parafusos E (Fig.9).
• Fixe a chamé superior prendendo-a à estrutura com os 2 parafusos A (Fig.10). Una a chamé inferior com aquela superior, prendendo-a muito bem com fita-cola L (Fig.11A).
• Desaparafuse os 2 parafusos O por max 3 mm (Fig.11A). Introduza o grupo de aspiracao no interior da estrutura prestando atencao para que os parafusos O, anterionmente desaparafusados, fiquem presos com as anilhas na parte inferior, tal como indica na (Fig.11B). Aparafuse os 3 parafusos N (fornecidos) e puxe pelos 2 parafusos O (Fig.11B).
• Fixe o tubo de evacuação do ar H (não fornecido) na Flange de liqação F (Fig.12).
• Retire a fita-cola L e apoie a chaminé inferior em cima do corpo do exaustor (Fig.13). Se o seu aparelho tem uma chaminé inferior que necessita de fixação ao corpo do exaustor com parafusos, retire do exaustor os filtros de gordura usingo as devidas manilhas (Fig.16).
• Se necessário, fixe por dentro a chamíne inferior ao exaustor, utilizes os parafusos P (Fig.14). Por fim, volta a colocar os filtros no seu sítio.

USO E MANUTENÇAO

• É recomendável colocar o aparecido a funciona antes de proceder com a cozedura deMASTER. É recomendáveldeerar o aparecido 15 horas a funciona, après de ter terminado a cozedura dos alimentos, para descreargar inteiramente o ar impuro. O bom funciona do exaustor depende de

uma correcta e constante manutenção; uma atençao especial deve ser dedicada ao FILTER anti-gordura e ao filtrro de carvalho activado.

• O Forgido anti-gordura tem como funcao refer as particulas de gordura em suspensao no ar, portanto, esujeito a obstruir-se, com times que variam de acordo com a utilização do aparelho.

• Para evaporar o perigo de incendidio é necessario lavar os filtros anti-gordura,manualmente,a cada 2 meses,no maximo,com detergente liquido neutro não abrasivo ou na maior de lavar pratos,com baixas temperatas e ciclos breves.

• DepoS de algumas lavagens pode ocorro alteracoes de cor. Este fato nao da direito a reclamação para eventuais substituições.

• Os filtros de carvão"Atvado são realizados para depurar o que é introduzido no ambiente e tem a função de atenuar os odores desagradáveis gerados pelo cozimento.

• Os filtros de carão ativo não regeneráveis devem ser substituções a cada 4 vezes, no máximo. A sutação do carão ativo depende do uso mais ou menos prolongado do aparelho, tipo de alimentço e regularidade de lavagem do filtro anti-gordura.

• Os filtros ao carvãoativado regeneráveis devem ser lavados manualmente, com detergentes neutros não abrasivos ou na boa de lavar louças, com temperatura maxima de 65^ (o ciclo de lavagem deve ser completeness e sem louças). Retirar a água em excesso sem danIFICAR o filtrro, remove as partes plácicas e secar a forração noorno por 15 minutos, pelo menos, em 100^ de temperatura, no maior. Para manter eficiente a funcao do filtrao ao carrvo regeneravel, esta operacao deve ser repetida a cada 2 meSES. Estes devem ser substituidos, no maior, a cada 3 anos ou quando a forração estiver danificada.

• Antes de montar os filtros anti-gordura e os filtros ao carvão atr升值 regeneraveis é importante que estejam bem secs.

• Limpar frequentlymente o exaustor, por dentro e por fora, utilizes um pano humido com alcool desnaturado ou deterentes liquidos neutros não abrasivos.

• O Sistema de iluminação é projetado para o uso durante o cozimento e não para o uso prolongado de iluminação geral do ambiente. O uso prolongado da iluminação diminui notavelmente a duração média das lâmpadas.

• Se o aparecido for dotado de luz de cortesia esta pode ser realizada para o uso prolongado de illuminação geral do ambiente.

• Atença: a inobservança das advertências de limpeza e do exaustor e da substituição e limpeza dos filtros comporta riscos de incéndios. Aconselho-se seguir as instruções mentionadas.

• Substituição das lâmpadas de halogeneo (Fig.19):

Para substituir as lampadas dicróicas, désigne a lampada desatarraxando-a ciuidadosamente do porta-lampadas, com a ajuda de unaiosa chape de fendas ou com una ferramenta equivalente.

ATENÇAO! Ao efectuar esta operação, tome cuidado para não arranhar a superficie do exaustor.

Substitua com lampadas do mesmo tipo.

• Substituição das lâmpadas dicróicas (Fig.20):

Para substituir as lampadas de halogeneo B tire o vidro C fazendo forcas nas especialicas espessuras.

Substitua com lampadas do mesmo tipo.

Atenção: não toque a lampada directamente com as más.

• Substituição das lâmpadas LED (Fig.21):

Se a versão do aparelho for com lâmpadas LED é necessário que um técnico especializzato intervenha para a sua substituição.

Comandos(Fig.22):

Tecla A = Acende/apaga as luzes.

Tecla B = Liga/desliga a coifa. O aparelho liga na 1^ velocidade. Se a coifa está ligada pressionar a tecla por 2 s. para desliga-la. Se a coifa se encontrar na 1^ velocidade não é necessario fazer a tecla pressionada para desligar. Diminui a velocidade do motor.

Display C = Indica a velocidade的选择性 do motor e a觉醒 do timer.

Tecla D = Liga a coifa. Aumenta a velocidade do motor. Pres-sionando a tecla da 3^ velocidade insere-se a funcao intensiva por 6^ , depuis o aparelho volta a funcar na velocidade de exercicio do momento da activacao. Durante esta funcao o display lampeja.

Tecla E = O timer determinina os tempos de funciona, no momento da activação, para 15 minutos antes de desligar. Para desactivar o timer carregue outras vez na tecla E. quando a função timer estiver activa, no display deleva piscar o ponto decimal. Se estiver a funciona na velocidade intensa, não sera possível fazer o timer.

Se carregar 2 segundos na tecla E, quando o aparelho for desligado, activa-se a funcao "clean air".Esta funcao liga o motor 10 minutos por hora na primeira velocidade. Durante o funciona, o displaydeeravisualizarum movimento rotativo dos segmentos periféricos.Depoisdeste tempo ter passado, o motor desiga-se e o displaydeeravisualizaraletra"Cfixa atedepois de 50 minutos, o motor reiniciar a funcionar mais 10 minutos e assim por diante.Para returnar ao funciona normal pressione qualquer tecla, exclusa aquela das luzes.Para desativarfuncao pressione a tecla E.

• Saturação de filtros Antigordura/Carvalho ativado:

• Quando o display C piscar alternando a velocidade de funcao namento com a letra F (ex. 1 e F), os filtros antigordura devem ser lavados.

• Quando o display C piscar alternando a velocidade de funcao namento com a letra A (ex. 1 e A), os filtros de carvao ativado devem ser substituidos ou lavados conforme o tipo de过滤. Uma vez colocado o filtrlo limpo deve-se restabelecer a memoria electrònica, correngando na tecla A por aproximamente 5 segundos, até o indicator luminoso F ou A do display C terminar de piscar.

Comandos mecánicos (Fig.23.A.B) a symbologia é indica

a seguir:

A=Botao I LUMINAÇAO

B=Botao OFF

C = Botão PRIMEIRA VELOCIDADE

D=Botao SEGUNDA VELOCIDADE

E = Botão TERCEIRA VELOCIDADE

G = Luz MOTOR EM FUNCIONAMENTO.

• Comandos luminosos (Fig.24.A.B) a simbologia é indicaça a seguir:

A=Botao IUMINAACAO

B = Botão OFF

C = Botão PRIMEIRA VELOCIDADE

D = Botão SEGUNDA VELOCIDADE

E = Botão TERCEIRA VELOCIDADE

F = Botao TIMER PARADA AUTOMÁTICA 15 Minutes (*)

Se o seu aparecido foridotado dafuncao de velocidade INTENSIVA,partindo da TERCEIRA velocidade e mantendo pressionada por circa 2 segundos a tecla E,esta funcao ativa-se por 6 minutos e,a seguir,returna a velocidade anteriormente configurada.

O LED piscá quando a função for ativa.

Para interrompê-la antes dos 6关键时刻, pressionar novamente a tecla E.

Para algunos modelos, é possível ativar a função mesmo com a primaira e a segunda velocidade.

Pressionar a tecla F por 2 segundos (com o exaustor desligado) e ativa-se a funcao "clean air".Esta funcao liga o motor por 10 minutos a cada hora na primarya velocidade. quando inicialmente atrivada esta funcao, inicia-se o motor na primarya velocidade com uma duração de 10 minutos, durante os quais devem piscar contemporaneamente a tecla F e a tecla C. Depois disto, o motor se deslga e o led da tecla F permanece aceso com a sua luz fixa ate que,deois de 50 minutos, o motor liga-se na primarya velocidade e os leds F e C recomeçam a piscar por 10 minutos e assim sucessivamente. Pressionando qualquer tecla, menos as das luzes o exaustor torna imeditamente ao seu functi冗amento normal (por exemple: se pressiono a tecla D desativa-se a funcao "clean air" e o motor travaHha em sua segunda velocidade; pressionando a tecla B a funcao desativa-se).

(*) A funcão "TIMER PARADA AUTOMÁTICA" retarda a parada da coifa, que continua a funciona à velocidade de exercício em coisa no momento em que FOI atuada esta funcção, de 15 minutos.

- Saturação de filtros Antigordura/Carvalho ativado:

-Quando a tecla A pisca com una frequencia de 2 sec. os filtros antigordura devem ser lavados.

-Quando a tecla A pisca com una frequencia de 0,5 sec. os filtros de carvao ativado devem ser substituidos ou lavados conforme o tipo de filtro.

Umazecolocado o fllto limpo é necessario fazer o reset da memoria eletrònica pressionando a tecla A por aproxima-damente 5 sec. até que pare de piscar.

Comandos(Fig.25):

NOTA: com este comando también pode-se controlar o aparenho com um telecomando que deve ser pedido como acessatorio.

Botão Power (A) = Se o aparecido for predisporto para Supporting outras funções quando abertura automática, luzes ambiente, etc. estebotão habilita tais funções.

Atença! Para algunos modelos este botão não habilita nenhuma função e se pressionado acende-se o led correspondente por circa 15 seg.

Botão -OFF (B) = Botão de redução da velocidade e desigamento.

Botão +ON (C) = Da posicao OFF, pressionar uma so quando o botão C, para ativar o motor na 1^ velocidade, das vezes para a 2^ velocidade, theres vezes para a 3^ velocidade, para cada troca de velocidade o LED muda de cor.

Ao pressionar o botao B a velocidade se reduz e o LED fica da cor típica da velocidade.

Botão Intensiva (D) = Com o motor aFUNCTION e com qualquer velocidade definida, se for pressionado o botao D ativa-se a velocidade INTENSIVA (4^ velocidade) por 6 minutos, durante esta funcao o LED pesca, e o LED da velocidade precedente-mente definira apaga-se.

No final dos 6 min. a coifa volta a funciona com a ultima velocidade definida com a respectiva indentacao do LED.

• Se deseja-se desativar a funcao antes dos 6关键时刻 pressionar o botao B.

• Com a coifa desligada a funcao velocidade INTENSIVA nao se ativa.

Botão Light (E) = Pressionar este botão para regular a intensidade das luzes.

• Os niveis de luminosidade sãoTRS: alto, medio e baixo.

Em posicao desligado pressionar uma vez para o nivel alto, das vezes para o nivel medio, theres vezes para o nivel baixo, quatro vezes para apagar as luzes.

O;nvel das luzes tem um andamento ciclico:alto,medio, baixo, desligado.

Botão Timer (F) = Com qualquer velocidade activada (excluía a velocidade Intensiva) ao pressionar este botão ativa-se a função Timer. O LED do botão Timer piscá e o LED da velocidade permanece acesso.

• Após 15 min no final da contagem a coifa desliga-se (motor e eventuais luzes acases).

• Pressionar o botão B por 2 segundos (com o exaustor desligado) e ativa-se a funcao "clean air".Esta funcao aciona o motor por 10 minutos a cada hora na primeira velocidade, durante os quais o LED correspondente ao botao Bica aceso. Nos restantes 50 minutos o LED do botao C pisca com o motor desligado, e o botao Bica com o LED aceso,ippo indica que a funcao ainda está ativa. Para desativar a funcao "clean air" pressionar qualquer botao excluidas as LUZES.

- Saturação filtros anti-gordura/carão ativo:

• Após 30 h de funciona o LED do botão B meça a piscar,ippo significa que é necessário lavar os filtros anti-gordura.

• Após 120 h de funciona o LED do botão E meça a piscar,ippo significa que é necessário lavar ou substituir os filtros ao carvão.

Apos ter recolocado o limpo é necessário resetar a memória electrónica pressionando o botão C porerca de 4 seg. Até quando pára de piscar e a definição das 30 h/120 h recomeça de zero.

Comandos(Fig.26):

NOTA: com este commando é possível controlar o aparecido también com um telecomando aPEDIR como acessório.

Tecla A = Acende/desliga o exaustor. O aparelho acende-se à primeira velocidade.

Tecla B = Diminui a velocidade do motor.

Ecrá C = Indica a velocidade do motor selecionada e a ativação do timer/velocidade intensiva/sinalização dos filtros.

Tecla D = Aumenta a velocidade do motor.

Pressionando a tecla da 4^a velocidade insere-se a funcao intensiva durante 6 min, em seguida o aparecido volta aFUNCTIONAR a velocidade de exercicio no momento da ativacao. Durante esta funcao piscao no eira o numero 4.

• Se se deseja desativar a funcao antes dos 6 minutos pressionar a tecla B.

Atença! Alguns modelos travaham ate à 3^a velocidade para a qual a funcao intensiva nao é prevista.

Tecla E = Com qualquer velocidade inserida 1-2-3 velocidades (excluda a vel. Intensiva 4) pressionando a tecla ativa-se a funcao Timer. quando a funcao Timer estiver ativa no esra deve piscar a velocidade definida no momento da ativacao do temporizador.

Depois de 15 min no final da contagem o exaustor desliga-se (motor e eventuais luzes acases).

Se estiver em funciona a velocidade intensiva, o Timer não se pode ativar.

• Se se deseja desativar a funcao antes dos 15 minutos pres-sionar a tecla E.

- Saturação de filtros Antigordura/Carvalho ativado:

-Depois de 30 h de funciona, quando oegra C piscá alternando a velocidade de exercico com a letra F (ex. 2 e F),

isto significica que se devem lavar os filtros anti-gordura.

-DepoS de 120 h de funciona quando o éra C piscá alternando a velocidade de exercico com a letra C/F (ex.2 e C/F), isto significa que se devem fazer ou substituir o filtros de carvão.

• Uma vez recolocado o limpo é necessário fazer reset à memória eletrónica com o exaustor acesso, pressionando a tecla B duranteperia de 3 seg.

Depois这是我 tempo no éra aparece aleiça E (confiirmaçao de reset realizado) e o exaustor desliga-se.

DECLINA-SE DE QUALQUER RESPONSABILIDADE POR EVENTUAIS DANOS PROVOCADOS PELA INOBSERVÁNCIA DAS ADVERTÊNCIAS ACIMA.
