Producttype	Afzuigkap of filterkap
Merk	Elba
Model	Elio ECH 9766 X
Breedte	90 cm (bij benadering)
Minimale hoogte boven het kookoppervlak	65 cm
Voeding	220-240 V ~ 50/60 Hz
Motorvermogen	Afhankelijk van model, ongeveer 200-300 W
Aantal snelheden	3 snelheden + intensief
Type verlichting	LED of halogeen afhankelijk van versie
Vetfilters	Vaatwasbestendig, reiniging om de 2 maanden
Koolstoffilters	Niet-regeneerbaar of regeneerbaar, vervanging of wassen afhankelijk van type
Timerfunctie	Automatische uitschakeling na 15 minuten
Clean Air-functie	Automatisch aan 10 min/uur op snelheid 1
Filterverzadigingsindicatie	Ja, door knipperende toetsen of display
Isolatieklasse	Klasse I of II afhankelijk van versie (controleer plaatje)
Luchtuitlaatdiameter	150 mm (bij benadering)
Materiaal	Roestvrij staal
Afmetingen (bij benadering)	B 90 x D 50 x H (verstelbaar) cm
Gewicht	Ongeveer 15-20 kg
Accessoires	Optionele afstandsbediening
Repareerbaarheid	Reserveonderdelen beschikbaar (filters, lampen)
Geluidsniveau	Afhankelijk van snelheid, max ongeveer 65 dB(A)

Veelgestelde vragen - Elio ECH 9766 X​ Elba

Hoe installeer ik de afzuigkap Elio ECH 9766 X in afzuigversie?

Voor een afzuiginstallatie sluit u de flexibele slang aan op de aansluitflens en op het externe afvoerkanaal. Zorg ervoor dat de diameter van de slang gelijk is aan die van de luchtafvoer (ongeveer 150 mm) om prestatieverlies te voorkomen.

Welke minimale afstand moet ik aanhouden tussen de afzuigkap en een gasfornuis?

De minimale veiligheidsafstand tussen het laagste punt van de kap en de kookplaat is 65 cm voor elektrische, gas- of inductiekookplaten.

Hoe maak ik de vetfilters schoon?

De vetfilters moeten maximaal om de 2 maanden worden gewassen. U kunt ze met de hand wassen met een neutraal vloeibaar schoonmaakmiddel of in de vaatwasser op lage temperatuur en korte cyclus. Na meerdere wasbeurten kan de kleur veranderen, dit is normaal.

Wanneer moet ik de koolstoffilters vervangen?

Niet-regeneerbare koolstoffilters moeten elke 4 maanden worden vervangen. Regeneerbare (wasbare) filters moeten elke 2 maanden worden gereinigd en maximaal om de 3 jaar worden vervangen of als het matras beschadigd is.

Hoe reset ik de filterverzadigingsindicator?

Nadat u de filters hebt gereinigd of vervangen, reset u het elektronische geheugen door ongeveer 5 seconden op de A-toets (of de overeenkomstige toets afhankelijk van het model) te drukken totdat het lampje stopt met knipperen.

Wat moet ik doen als de afzuigkap niet aangaat?

Controleer eerst de stroomtoevoer (stopcontact, zekering). Als het snoer beschadigd is, moet het door een professional worden vervangen. Zorg er ook voor dat de kap correct is aangesloten en dat de hoofdschakelaar aan staat.

Hoe gebruik ik de Clean Air-functie?

Met de kap uitgeschakeld, drukt u 2 seconden op de E-toets (of F afhankelijk van model). De motor zal automatisch 10 minuten per uur op de eerste snelheid inschakelen om de lucht te verversen.

Kan ik de afzuigkap installeren zonder externe afvoer?

Ja, in filterversie. Gebruik de actieve koolstoffilters (meegeleverd of optioneel) en de deflector om de gereinigde lucht in de ruimte te recirculeren. Volg de montage-instructies van de filterkit (Fig. 17 of 18).

Hoe vervang ik een halogeenlamp?

Koppel de kap los van de stroom. Verwijder de defecte lamp door deze met een kleine platte schroevendraaier in de daarvoor bestemde gleuven los te wrikken. Vervang deze door een lamp van hetzelfde type en vermogen. Raak de lamp niet aan met blote handen.

Waarom maakt de afzuigkap geluid?

Het geluid kan afkomstig zijn van een vervuild vetfilter, een verkeerde installatie of een obstructie in het afvoerkanaal. Reinig de filters en controleer of het kanaal niet verstopt is. Als het probleem aanhoudt, neem dan contact op met een professional.

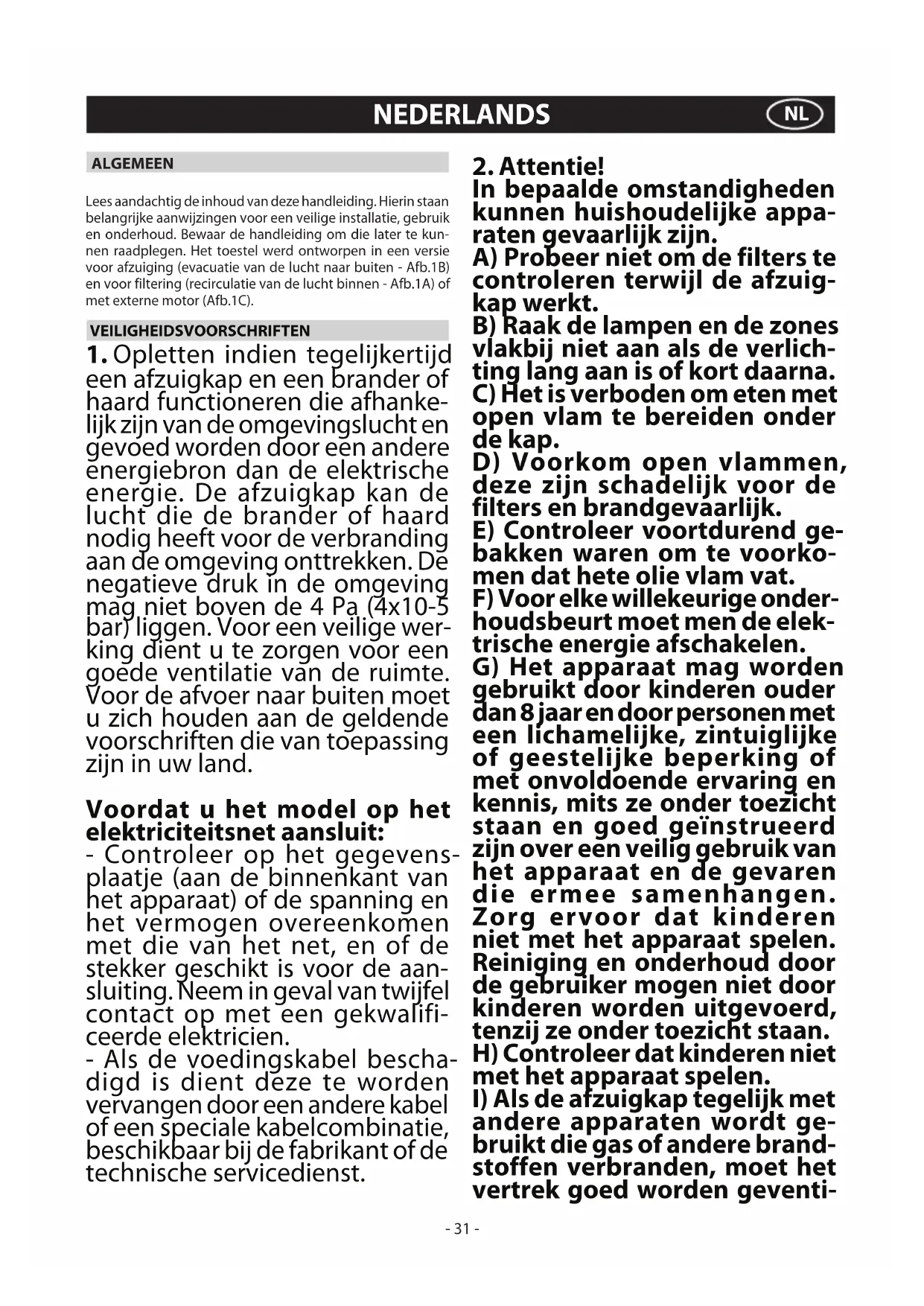

GEBRUIKSAANWIJZING Elio ECH 9766 X​ Elba

Lees aandachtig de inhoud van deze handleiding. Hierin staan belangrijke aanwijzingen voor een veilige installmentie, gebruik en onderhoud. Bewaar de handleiding om die later te kunnen raadplegen. Het toestel werd ontworpen in een versie voor afzuiging (evacuatie van de lucht maar buiten - Afb.1B) en voor filtering (recirculatie van de lucht binnen - Afb.1A) of met externe motor (Afb.1C).

VEILIGHEIDSVOORSCHRIFTEN

1. Opletten indien tegelijkkertijd een afzuigkap en een brander of haard functioneren die afhanke-lijk zichen van de omgevingslucht en gevoed worden door een andere energiebron dan de elektrische energia. De afzuigkap kan de lucht die de brander of haard nodig heeft voor de verbranding aan de omgeving onttrekken. De negatieve druk in de omgeving mag Niet boven de 4 Pa (4x10-5 bar) liggen. Voor een veilige werkking dient u te zorgen voor een goede ventilatie van de ruimte. Voor de afvoer maar buiten要去 u zich houden aan de geldende voorschriften die van toepassing�in uw land.

Voordat u het model op het elektriciteitsnet aansluit:

• Controller op het geveensplaatje (aan de binnenkant van het apparaat) of de spanning en het vermogen overeenkommen met die van het net, en of de stekker geschikt is voor de aansluiting. Neem in geval van twijfel contact op met een gekwalificierde elektricien.

• Als de voedingskabel beschadigd is dient bye te worden verrangen door een andere kabel of een speciale kabelcombinatie, beschikbaar bij de fabrikant of technische servicedienst.

2. Attentie!

In bepaalde omstandigheden kuren huishoudelijk apparaten gevaarlijk zijn.

A) Probeer Niet om de filters te controlleren verwijl de afzuigkap werkt.
B) Raak de lampen en de zones vlak bij Niet aan als de verlichting lang aan is of kort daarna.
C) Het is verboden om eten met open vlam te bereiden onder de kap.
D) Voorkom open vlammen,\ deze zijn schadelijk voor de\ filters en brandgevaarlijk.
E) Controller voortdurend gebakken waren om te voorkomen dat het e olie vlam vat.
F) Voor elke willekeurige onderhoudsbeurt要去 men de elektrische energia aftschakelen.
G) Het apparaat mag worden gebruikt door kinderen ouder dan 8jaare endoor personen met een lichamelijke, zintuiglijke of geestelijk beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geinstrueerd zich over een veilig gebruik van het apparaat en de gevaren die ermee samenhagen. Zorg ervoor dat kinderen Niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen nicht door kinderen worden uitgevoerd, tenzij ze onder toezicht staan. H) ControllerDat kinderen Niet met het apparaat spelen.
I) Als de afzuigkap tegelijk met andere apparaten worden gelebruikt die gas of andere brandstoffen verbranden, moet het vertrek goed worden geventi

leerd. L) Als de reinigingswerkzaamheden nicht worden uitgevoerd zoals aangegeven in de handleiding loopt u het risico dat er brand uitbreekt.

• De werkzamheden m.b.t de montage en de elektrische aansluiting dienen verricht te worden door gespecialiseerd personeel.
• Gebruik beschermende hand Schoenen alvorens met demontagewerkzamheden te beginnen.

Elektrische aansluiting:

Opgelet! Controller het geveensplaatje binnen in het apparaat:

• Als op hetplaatje het symbool [staat, betekent het dat het apparaat Niet geaard hoeft te worden, volg in dit geval de aanwijzingen voor isolatieklassie II.
• Als het symbool Niet op hetplaatje staat,voer dan de aanwijzingen voor isolatieklassie Iuit.

Isolatieklass II

Het apparaat is gemaakt in klasse II (dubbel geisoleerd), het snoer hoeft derhalve Niet op een geaard stopcontact aangesloten te worden.

De stekker要去 de installmentie van het apparaat gemakkelijk toegankelijk়.

In het geval dat het apparaat een kabel zonder stekker heeft, moet men.Deze op het electrische net aansluiten met een schakelaar tussen apparaat en net, waarvan alle polen onderbroken worden; de minimale opening tussen de contacten moet 3mm zich en de schakelaar moet gedimensioneerd zijn voor de belasting en voldoen aan de van kracht zijnde normen.

De aansluiting op het elektriciteitsnet moet als volgt uitgevoerd worden:

BRUIN = L lijn

BLAUW = N neutral.

Isolatieklass I

Dit apparaat is gebouwd in klassle I, en moet waarom aan een aardgeleiding worden verbonden.

De aansluiting op het elektrische net moet op de volgende wijze worden uitgevoerd:

BRUIN = L lijn

De neutrale kabel要去 worden aangesloten op de aansluitklem met het symbool N. De GEEL/GROENkabel要去 worden aangesloten op de aansluitklem vlakbij het aardsymbool ①

Bij het aansluiten op het elektrische net moet u zich ervan verzekeren dat het stopcontact een aardverbinding heeft. Nadat u de afzuigkap heeft gemonteerd dient u ervoor te zorgen dat het stopcontact makkelijk te bereiken is. In het geval van een directe aansluiting op het elektrische net is het noodzakelijkCUSSENhetapparaat en het neteeneerpolige

schakelaar aan te brengen met een minimum afstand van 3 mm tussen de contacten. Deze要去 aangepast zich aan het elektrische vermogen en voldoen aan de geldende normen.

• Indien het gebruikte fornuis electrisch, op gas of met inductie werkdt, dan moet de minimale afstand hiertussen en het laagste deel van de kap tenminste 65 cm bedragen. Sluit de afvoer van de afzuigkap Niet aan op een leiding waardoor warme lucht circuleert of die gebruikt worden voor de afvoer van rook van apparaten die door een andere energiebron dan elektrische energia gevoed worden. Voordat u verder gaat met de montage dient u, om het apparaat makkelijker te konnen verplaatsen, de anti-vetfilter(s) te verwijdenen (Afb.16).

• Bij montage van het apparatus in de afzuigversie dient u voor een gat voor de luchtafvoer te zorgen.

• We raden u aan een luchtafvoerbuis te gebruiken met eenzelfde diameter als die van de luchtafvoeropening. Het gebruik van een reducerelement zou de prestaties van het product hunnen beperken en het lawaai hunnen doeon toenemen.

- Montage van de kap:

• Neem de structuuruit de verpakking en verwijder de 2 schroeven A om de bovenkant van de onderkant te scheiden (Afb.2).
• Plaats de boormal op het plafond en zorg ervoor dat de pijl zich aan bezelfde kant van de bediening van het apparaat bevindt (Afb.3). boor 4 gaten 8 in het plafond en schroef de 3 schroeven vast zonder ze volledig te spannen. Zorg ervoor geen schroef in het gat teplaatsen dat op de mal aangeduid worden met X (de schroeven en expansiepluggen要去enschikt zijn voor het type muur).
• Neem het bovenste deel van structuur B (Afb.4) enplaats het op de 3 Niet volledig vastgedraide schroeven, in overeenstemming met de 3 sleuven. Maak eenkleine draabeweging om het deel vast te zetten (Afb.4). Draai de vierde schroef X vast en span de resterende 3 schroeven voor de definitieve blokkering van het bovenste deel van structuur B.
• Neem het onderste deel van de telescoopstructuur C en plaats het op het bovenste deel B (Afb.5). Stel de gewenste hoogte in en neem als uitgangspunt de waarden die aangeduid worden in (Afb.15). Vastzetten met de 8 bijgeleverde schroeven G (Afb.6).

• Afzuigversie: bevestig de buigzame leiding op het waarvoor bestemde gat van de luchtafvoer (Afb.7).

• Filterversie: er zijn twee verschillende typen kits verkrijgbaar, een met koolstofffilterdozen (Afb.17) en de andere met herbruikbare koolstofffilters (washaar) (Afb.18).

• Sluit de buizame leiding aan op deflector M en bevestig schroef I zoals getoond wordt in Afb.8. De actieve koolstoffilters要去en op de afzuiggroep geplaatst worden die zich binnen in de kap bevindt (Afb.17).
  -Indien uw product worden geleverd met een verbindingsflens dient u, voor u de afzuiigkap aan de behuizing bevestigt, de montage uitvoeren die worden aangegeven in Afb.9. Pak de verbindingsflens F en monteer hem aan de bovenzijde van de afzuiigeenheid van de kap met de 2 schroeven E (Afb.9).
• Neem de bovenste schoorsteen en bevestig het op de struktuur met de 2 schroeven A (Afb.10). Verbind de onderste schoorsteen met de bovenste en bevestig het zorgvuldig met plankband L (Afb.11A).
• Draai de 2 schroeven O max. 3 mm los (Afb.11A). Plaats de afzuigggroep in de structuur en zorg ervoor dat de schroeven O, die eerder losgedraaid waren, in de sleuven in het onderste deel vastgezet worden, zoals (Afb.11B) toont. Draai de 3 (bijgeleverde) schroeven N vast en span de 2 schroeven O (Afb.11B).
• Bevestig de (niet bijgeleverde luchtafvoerleiding H op de

verbindingsfrens F (Afb.12).

• Verwijder het plakband L enplaats de onderste schoorsteen boven op het hoofddeel van de kap (Afb.13).
  -Indien uw apparataat uitergerust is met de onderste schoorsteen die met schroeven op het hoofddeel van de kap bevestigd moet worden, dan verwijdert u de vetfilters van de kap met behulp van de betreffende handgrepen (Afb.16).
• Indien nodig vanaf de binnenkant de schacht onder de kap waar vastzetten met gebruik van schroeven P (Afb.14). Plaats tenslotte de filters terug in hun zittingen.

GEBRUIK EN ONDERHOUD

• We raden aan het apparaat aan te zetten voordat u met de bereiding begint van elke willekeurige maaltijd. We raden u aan het apparaat 15 minuten aan te latent nadat het eten bereid is, voor een optimale luchtverversing. De goede werkung van de afzuigkap hangt af van een regelmatig en correct onderhoud; in het bijzonder moet men aandacht besteden aan het vetfilter en aan het filter met actieve koolstof.
• De vetfilter heeft als doel de vetdeeltjes die in de lucht hangen gegen te honden, bijgevolg is deze filter onderhevig aan verstoppen na een bepaalde tijd, afhankelijk van het gebruik van het apparatus.
• Om brandgevaar te voorkomen, moeten de vetfilters hoogstens iedere 2 maanden met de hand gewassen worden met neutrale vloeibare reinigingsmiddelen die Niet schuren ofwel in de vaatwasser op lage temperatuur met korte cycli.
• Na enkele wasbeurten können er kleurveränderingen optreten. Dit feit geeft u geenrecht op een klacht voor eventuele verranging.
• De actieve koolstoffilters dienen om de lucht te zuiveren die in het milieu wordenuitgestoten, en heeft als functie de onaangename geuren die bij het koken vrijkomen op te vangen.
• De actieve koolstoffilters die nicht regenereerbaar zijn,要去en hoogstens{iedge 4 maanden worden verrangen.De verzadiging van de actieve koolstof hangt af van een min of meer langdurig gebruik van het apparatusat, van het type keuken en van de regelmaat waarmee de schoonmaak van de vetfilter wordt uitgevoerd.
• De regenereerbare actieve koolstoffilters要去 met de hand worden gewassen met neutrale detergenten die nicht schuren, of in de vaatwasser bij een maximumtemperatuur van 65^ (de wascyclus要去 gebeuren zonder vaat). Neem het overtollige water weg zonder de filter te beschaden, verwijder de plastic delen en LAST het matrasje in de oven drogen gedurende minstens 15 minutes bij een maximumtemperatuur van 100^. Om de werkung van de regenereerbare koolstofffilter efficien te houden,要去.Deze handeling iedere 2 maanden worden herhaald. Ze要去 worden verwangen na hoogstens 3aar ofwel wonneer het matrasje beschadigd geraakt is.
• Het is belangrijk dat de vetfilters en de regenererebare actieve koolestoffilters goed droog+zijn vooraleer ze opnieuw te monteren.
• Maak de kap zowel van binnen als van buiten regelmatig schoon met behulp van een doek gedrenkt in gedenatureerde alcohol of neutrale vloeibare schoonmaakmiddelen die Niet schuren.
• De verlichtingsinstallatie is ontworpen voor het gebruik tijdens het koken en Niet voor langdurig gebruik als algemene verlichting van het vertrek. Langdurig gebruik van de verlichting verminder te gevoelig de gemiddelde levensduur van de lampen.

• Als het apparaat uitergerust is met de serviceverlichting dan kan deze gebruikt worden voor langdurig gebruik van de algemene verlichting van het vertrek.

• Attentie: het Niet naleven van de waarschuwingen voor schoonmaak van de kap en de verranging en schoonmaak van de filters brengt brandgevaar met zich mee. Het isaarom aangeraden om zich te houden aan de voorgestelde instru-ties.

• Vervanging van de halogeenlampen (Afb.19):

Om de lampen te verrangen, moet men.Deze voorzichtig met eenkleine platte schroevendraaier of iets soortgelijksuit de houder lichten.

OPGELET! Let er op dat men hierbij geen krassen maakt op de kap.

Vervang de lamp met een/New van het zichde type.

• Vervanging van de halogeenlampen (Afb.20):

Om de halogeenlampen B te verrangen moet men het glaasje

C verwijden door een voorwerp als hefboom in deaarvoor bestemde sploten te steken.

Vervang met lampen van hetzelfde type.

Opgelet: raak de lampen nicht met de blote handen aan.

Vervanging van de LED-lampen (Afb.21):

Als de versie van het apparaat met LED-lampen is, dan is voor de verrangingaarvan de tussenkomst van een gespecialiseerd technicus nodig.

• Kontroller(Afb.22):

Knop A = Voor het aan- en uitschakelen van de lichten.

Knop B = Voor het aan- en uitschakelen van de wasemkap.

Het apparaat worden aangeschakeld op de 1ste snelheid. Als de kap aan is druk 2 sec. lang op de knop om deze uit te schakelen. Als de kap op de 1ste snelheid aangeschakeld is, is het Niet nodig de knop ingedrukt te houden om de kap uit te schakelen. Vermindert de snelheid van de motor.

Display C = Geeft de geseleerde motorsnelheid en de inschakeling van de timer aan.

Knop D = Voor het inschakelen van de afzuiigkap. Met deze knop kan een hogere stand gekozen worden. Wanner deze knop bediend worden terwijl de afzuiigkap in stand 3 staat, worden de intensiefstand ingesteld. Dit houdt in dat de afzuiigkap gedurende 6 minutes op vol vermogen za werkken, waarna hij automatisch terugkeert maar stand 3. Tijdens deze functie knippert het display C.

Toets E = Door de Timer in te schakelen worden de gekozen functies 15 minuten lang geactiveerd, waarna ze worden uitgeschakeld. Door waar op de toets E te drukken worden de Timer uitgeschakeld. Als de Timer functie actief is zal op het display het decimale punt knipperen. De Timer kan nicht worden ingeschakeld als de functie intensieve snugheid is geactiveerd.

Als, wanner het apparaat UIT is, de toets E 2 seconden lang wordt ingedrukt, wordt de functie "clean air" geactiveerd. Deze functie schakelt de motor elk uur 10 minuten lang op de eerste slenelheid in. Als deze functie is geactiveerd zullen de zijgedeeltes op het display een draaiende beweging maken. Zodra dezeijd is verstreten gaat de motor uit en verschijnt op het display de letter "C" totdat, na wee 50 minutes, de motor opnieuw voor 10 minuten gaat draaien, enzovoort. Om terug te keren aan de normale werkig drukt men op een willekeurige toets, behalve op de toets van de lichten. Druk op de toets E om de functie te deactiveren.

• Verzadiging vetfilters/actieve koolstofffilters:
• Als het display C knippert en de ventilatiesnelheid worden afgewisseld met de letter F (bv. 1 en F)要去en de vetfilters worden gewassen.
• Als het display C knippert en de ventilationsnelheid worden

afgewisseld met de letter A (bv. 1 en A)要去en de achieve koolfilters worden verrangen of gewassen, naargelang het type filter.

Als het schone filter weer op+zijn plaats zit dient u een resetuit te voeren van het elektronische geheugen door circa 5.
seconds op de toets A te drukken, totdat de tekens F of A op het display C stoppen met knipperen.

• Kontroller mekaniske (Afb.23.A.B) zijn de symbolen hieronder weergegeven:

A = Knop LICHT

B = Knop UIT

• Kontrollermediys (Afb.24.A.B) zijn de symbolen hieronder weergegeven:

A = Knop LICT

B = Knop UIT

Als uw apparaat uitergerust is met de INTENSIEVE snelheids-functie en u vanuit de DERDE snelheid van start gaat en toets

E circa 2 seconden ingedrukt houdt, dan za alles functie gedurende 6 minutes geactiveerd worden waarna teruggekeerd worden naar de eerder ingestelde snugheid.

Wanner de functie actief is, knippert het LED.

Om te onderbreken voor 6 minuten verstreten,zijn,druk opnieuw op de toets E.

Voor sommige modellen kan men de functie ook met de eerste en tweede snugheid activeren.

Door 2 seconden op toets F te drukken (met uitgeschakelde kap) worden de functie "clean air" geactiveerd. Deze functie schakelt om het uur de motor 10 minutes in bij de eerste能力和 den sleid. Zodra de functie geactiveerd wordt start de motor bij de 1^e 能力和 den sleid, gedurende 10 minutes. Tijdens dieze tijd moeten de toetsen F en C tegelijkkertijd knipperen. Na het verstreijken van dieze tijd gaat de motor uit en blijft de led van toets F permanent branden tot na 50 minutes de motor opnieuw van start gaat bij de eerste能力和 den leds van de toetsen F en C weer gedurende 10 minutes knipperen, enz. Door op ongeacht welke toets te drukken, met uitzondering van de lichten, keert de kap onmiddelijk terug waar de gewone werkking (drukt u bijvoorbeeld op toets D dan wordt de functie

"clean air" gedeactivateerd en gaat de motor onmiddelijk over aan de 2^de snugheid. Drukt u op toets B dan wordt de functie gedeactivateerd).

(*) De knop "TIMER/AUTOMATISCHE ONDERBREKING" zorgtervoordatdeafzugkapnetmeteentostpt,dezazalvoor 15 minuten blijven functioneren, opdezelfdene slelheidsstand waarop de kap ingesteld stond.

• Verzadiging vetfilters/actieve koolstofffilters:

-Wanneer de toets A knippert met een frequente van 2 sec., moeten de vetfilters worden gewassen.

-Wanneer de toets A knippert met een freqentie van 0,5 sec., moeten de actieve koolfilters worden verrangen of gewassen, naargelang het type filter.

Eenmaal de schone filtertering is aangebracht, moet het

elektronische geheugen worden geseset door gedurende 5 sec. op de toets A te drukken tot die nicht langer knippert.

Commando's(Afb.25):

OPMERKING: met dit commando kan men het toestel ook met een afstandsbediening besturen, aan te vragen als accessoire.

Toets Power (A) = Wonneer het toestel voorzien is om ook andere functies te ondersteunen, zoals automatisch openen, omgevingsrichten, enz., activeert deze toets dergelijkke functies.

Let op! Bij sommige modellen activeert deze toets geen enkele functie, en wanner de toets ingedrukt worden gaat het overeenkomstige led circa 15 sec. oplichten.

Toets-OFF (B) = Toets voor vermindering van de sleidheid en uitschakeling.

Toets ^+ ON (C) = Als men eenkeer op de toets C drukt vanuit de stand OFF, gaat de motor waar de 1e snelheid,twee keer voor de 2e snelheid,drie keer voor de 3e snelheid.Bij iedere verandering van snelheid verandert het LED van kleur.

Als men de toets B indrukt, vermindert de能力和 en het LED neemt de typische kleur van de能力和 aan.

Toets Intensief (D) = Wanner de motor in werkig is en op een willekeurige slelheid is ingesteld, gaat men gedurende 6 minuten waar de INTENSIEVE slelheid (4e slelheid) door de toets D in te drukken, tijdens deze functie knippert het LED, en het LED van de voordien ingestelde slelheid gaatuit. Op het einde van de 6 min. keert de kap terug maar de ingestelde slelheid met de bijhorende signalering van het LED.

• Als men de functie voor het verstreijken van de 6 Minutes wil uitschakelen,要去 men op de toets B drukken.

• Als de kap uit is, is de functie INTENSIEVE snugheid nicht actief.

Toets Light (E) = Door op deze toets te drukken kan men de intensiteit van de lichten regelen.

• Er zijn drie niveaus van de helderheid: hoog, medium, laag. Vanuit de positie uit een keer duwen voor hetiveau hoog, twee koer voor hetiveau medium, drie koer voor hetiveau laag, vier koer om de lichten uit te doen.

Het niveau van de lichten heeft een cyclisch verloop: hoog, medium, laag, UIT.

Toets Timer (F) = Bij een willekeurige ingeschakelde slelheid (behalte de snel. Intensief) wordt de functie Timer geactiveerd door de toets in te drukken. Het LED van de toets Timer knippert en het LED van de slelheid blijft aan.

• 15 min. na het einde van het tellen gaat de kap uit (motor en eventuele lichten aan).

• Door 2 seconden lang op de toets B te drukken (terwijl de kap uit is) worden de functie "clean air" geactiveerd. Deze functie activeert de motor ieder uur gedurende 10 minutes op de eerste snugelid, waar bij het LED dat overeenkomt met de toets B aan blijft. Tijdens de resterende 50 minutes knippert het LED van de toets C terwijl de motor uit is, terwijl de toets B met het LED aan blijft, dit geeft aan dat de functie nog actief is. Om de functie "clean air" te deactiveren, drukt men op een willekeurige toets, behalve op de LICHTEN.

• Verzadiging antivetfilters/actieve koolstoffilters:

• Na 30 u. Werking begint het LED van de toets B te knipperen, dit betekent dat de antivetfilters gewassen要去en worden.

• Na 120 u werkung begint het LED van de toets E te knipperen, dit betekent dat de carbonfilters gewassen of verrangen moeten worden.

Wonneer de schoongemaaakte filter terug is aangebracht, moet men het elektronische geheugen resetten door gedurende circa 4 sec. op de toets C te drukken tot het knipperen stopt en de instelling van de 30u / 120u van nul herbegint.

• Kontroller(Afb.26):

OPMERKING: met dit commando kan men het toestel ook met een afstandsbediening besturen, aan te vragen als accesoire.

Toets A = Zet de kap aan/uit. Het toestel worden in 1e能力和 ingeschakeld.

Toets B = Vermindert de snelheid van de motor.

Display C = Geeft de geselecteerde slelheid van de motor aan en de activering van de timer/intensieve slelheid/signalering van de filters.

Toets D = Verhoogt de snelheid van de motor.

Wonneer u vanuit 4e snug op deze toets drukt, wordt de intensieve snug op die gewerkt werden op het moment van de activering. Tijdens deze functie knippert het cijfer 4 op het display.

• Indien u de functie wilt deactiveren voor de 6 minutes zijn verstreten, drukt u op de toets B.

Opgepast! Sommige modellen werken tot op de 3e snugelid, dit betekent dat de intensieve snugelid Niet voorzien is.

Toets E = Bij een willekeurige ingeschakelde slelheid 1-2-3 (behalte de intensieve slelheid 4) worden de timerfunctie ge-activeerd door de toets in te drukken. Wanner de timerfunctie actief is, moet de slelheid ingesteld op het moment van de activering gaan knipperen.

15 min. na het einde van het tellen gaat de kap UIT (motor en eventuele lichten aan).

Indien de intensieve snelheid in werkung is, kan de timer nicht geactiveerd worden.

• Indien u de functie wilt deactiveren voor de 15 minutes zichverstreken, drukt u op de toets E.

Toets F = Zet de lampen aan/uit.

• Verzadiging vetfilters/actieve koolstoffilters:

-Wanneer het display C na 30u werkking knippert en de werkingsnelheid afwisselt met de letter F (vb.2 en F), betekent dit dat de vetfilters gewassen moeten worden.

• Wanneer het display C na 120 u werkig knippert en de werkingsnelheid afwisselt met de letter C/F (vb. 2 en C/F), betekent dit dat de koolstoffilters要去en worden gewassen of verrangen.

• Wanner de gereinigde filter eenmaal terug op+zijn plaats zit, moet u het elektronische geheugen resetten verwijl de kap aan staat door de toets B circa 3 sec. ingedrukt te houden.

Na deutsche tijdsspanne verschijnt de letter E op het display (bevestiging reset uitgevoerd) en worden de kap uitgeschakeld.

DE FABRIKANT IS NIET AANSPRAKELIJK VOOR SCHADE DIE VOORTVLOEIT UIT HET NIET IN ACHT NEMEN VAN DE BOVENSTAANDE VOORSCHRIFTEN.

GENERALIDADES
