Elio ECH 9766 X​ - Cappa da cucina Elba - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Cappa aspirante o filtrante
Marca	Elba
Modello	Elio ECH 9766 X
Larghezza	90 cm (approssimativo)
Altezza minima sopra il piano cottura	65 cm
Alimentazione elettrica	220-240 V ~ 50/60 Hz
Potenza motore	Variabile in base al modello, circa 200-300 W
Numero di velocità	3 velocità + intensiva
Tipo di illuminazione	LED o alogena a seconda della versione
Filtri antigrasso	Lavabili in lavastoviglie, pulizia ogni 2 mesi
Filtri al carbone	Non rigenerabili o rigenerabili, sostituzione o lavaggio a seconda del tipo
Funzione timer	Spegnimento automatico dopo 15 minuti
Funzione Clean Air	Avvio automatico 10 min/h a velocità 1
Segnalazione saturazione filtri	Sì, tramite lampeggio dei tasti o display
Classe di isolamento	Classe I o II a seconda della versione (verificare targhetta)
Diametro uscita aria	150 mm (approssimativo)
Materiale	Acciaio inossidabile
Dimensioni (appross.)	L 90 x P 50 x H (regolabile) cm
Peso	Circa 15-20 kg
Accessori	Telecomando opzionale
Riparabilità	Pezzi di ricambio disponibili (filtri, lampadine)
Livello sonoro	Variabile in base alla velocità, max circa 65 dB(A)

Domande frequenti - Elio ECH 9766 X​ Elba

Come installare la cappa Elio ECH 9766 X in versione aspirante?

Per un'installazione aspirante, collegare il tubo flessibile alla flangia di collegamento e al condotto di scarico esterno. Assicurarsi che il diametro del tubo sia identico a quello dell'uscita dell'aria (circa 150 mm) per evitare una perdita di prestazioni.

Quale distanza minima devo rispettare tra la cappa e un piano cottura a gas?

La distanza di sicurezza minima tra il punto più basso della cappa e il piano cottura è di 65 cm per piani cottura elettrici, a gas o a induzione.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere lavati ogni 2 mesi al massimo. Puoi lavarli a mano con un detergente liquido neutro o in lavastoviglie a bassa temperatura e ciclo breve. Dopo diversi lavaggi, il colore può cambiare, è normale.

Quando devo sostituire i filtri al carbone?

I filtri al carbone non rigenerabili devono essere sostituiti ogni 4 mesi. I filtri rigenerabili (lavabili) devono essere puliti ogni 2 mesi e sostituiti al massimo ogni 3 anni o se il materassino è danneggiato.

Come resettare la spia di saturazione dei filtri?

Dopo aver pulito o sostituito i filtri, resettare la memoria elettronica premendo il tasto A (o il tasto corrispondente a seconda del modello) per circa 5 secondi fino a che la spia smette di lampeggiare.

Cosa fare se la cappa non si accende?

Verificare prima l'alimentazione elettrica (presa, fusibile). Se il cavo è danneggiato, deve essere sostituito da un professionista. Assicurarsi anche che la cappa sia correttamente collegata e che l'interruttore generale sia in posizione di accensione.

Come utilizzare la funzione Clean Air?

Con la cappa spenta, premere il tasto E (o F a seconda del modello) per 2 secondi. Il motore si accenderà automaticamente per 10 minuti ogni ora alla prima velocità per rinnovare l'aria ambiente.

Posso installare la cappa senza scarico esterno?

Sì, in versione filtrante. Utilizzare i filtri al carbone attivo (forniti o opzionali) e il deviatore per riciclare l'aria purificata nella stanza. Seguire le istruzioni di montaggio del kit filtrante (Fig.17 o 18).

Come sostituire una lampadina alogena?

Scollegare la cappa. Rimuovere la lampadina difettosa facendo leva con un piccolo cacciavite piatto nelle fessure previste. Sostituirla con una lampadina dello stesso tipo e potenza. Non toccare la lampadina a mani nude.

Perché la cappa fa rumore?

Il rumore può provenire da un filtro antigrasso sporco, da un'installazione errata o da un ostacolo nel condotto di scarico. Pulire i filtri e verificare che il condotto non sia ostruito. Se il problema persiste, contattare un professionista.

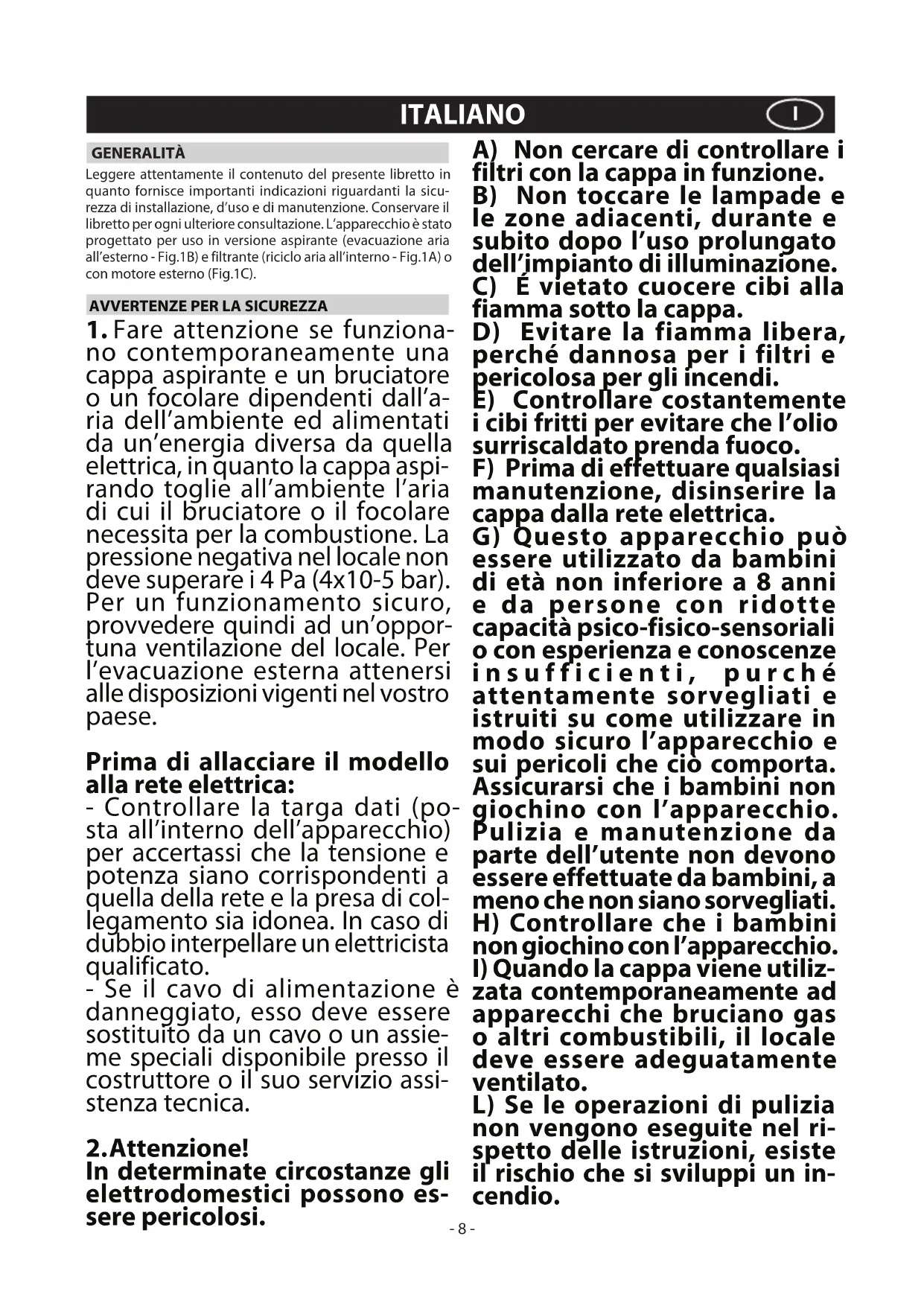

MANUALE UTENTE Elio ECH 9766 X​ Elba

Leggere attendamente il contento del presente libretto in quanto fornisce importantiindicazioni riguardanti la sicurezza di installmente, d'uso e di manutenzione. Conservare il libretto per agli ulteriore consulazione.L'apparecchio è stato progettato per uso in versione aspirante (evacuzione aria all'esterno - Fig.1B) e filtrante (riciclo aria all'interno - Fig.1A) o con motore esterno (Fig.1C).

AVVERTENZE PER LA SICUREZZA

1. Fare attentzione se funzioni non contemporaneamente una cappa aspirante e un bruciatore o un focolare dipendenti dall'aria dell'ambiente ed alimentati da un'energia diversa da quella elettrica, in quanto la cappa aspirando toglie all'ambiente l'aria di cui il bruciatore o il focolare necessita per la combustione. La pressione negativa nel locale non deve superare i 4 Pa (4x10-5 bar). Per un funzionamento sicuro, provvedere quindi ad un'opportuna ventilazione del locale. Per l'evacuazione esterna attenersi alle disposizioni vigenti nel vosto paese.

Prima di allacciare il modello alla rete elettrica:

• Controllare la targa dati (posta all'interno dell'apparecchio) per accertassi che la tensione e potenza siano corrispondenti a quale della rete e la presa di collegamento sua idonea. In caso di dubbio interpellare un elettricista qualificato.

• Se il cavo di alimentazione è danneggiato,esso devese essere sostituito da un cavo o un assieme speciali disponibile presso il costruttore o il suo servizio assistenza tecnica.

2. Attenzione!

In determinate circostanze gli elettrodomestici possono essere pericolosi.

A) Non cercare di controllare i filtri con la cappa in funzione.
B) Non toccare le lampade e le zone adiacenti, durante e subito dopo l'uso prolongato dell'impliano di illuminazione.
C) E vietato cuocere cibi alla fiamma sotto la cappa.
D) Evitare la fiamma libera, perché dannosa per i filtri e pericolosa per gli incendi.
E) Controllare costamente i cibi fritti per evitare che l'olio surriscaldato prenda fuoco.
F) Prima di effettuare qualiasi manutenzione, disinserire la cappa alla rete elettrica.
G) Questo apparecchio più essere utilizzato da bambini di età non inferiore a 8 anni e da persone con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, purché attentamente sorvegliati e struiti su come utilizzato in modo sicuro l'apparecchio e sui pericoli checio comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati. H) Controllare che i bambini non giochino con l'apparecchio. I) Quando la cappa viene utilizzata contemporaneamente ad apparecchi che bruciano gas o altri combustibili, il locale deve essere adeguatamente ventilato.
L) Se le operazioni di pulizia non vengono eseguite nel rispetto delle istruzioni, esiste il rischio che si sviluppi un incendio.

ISTRUZIONI PER L'INSTALLAZIONE

Le operazioni di montaggio e collegamento elettrico devono essere effettuate da personale specializzato.
Utilizzare dei quanti protettivi prima di procedere con le operazioni di montaggio.

- Collegamentoelettrico:

Nota! Controllare la targa dati posta all'internalo dell'apparecchio:

• Se sulla targa compare il symbolo significa che l'apparecchio non deve essere collegato a terra, eseguire quando le istruzioni riguardanti la classe di isolamento II.
• Se sulla targa NON compare il symbolo seguire le istruzioni inerenti alla classe di isolamento I.

Classe di isolamento II

• L'apparecchio è costruito in classe II, perché nessun cavo deve essere collegato alla presa di terra. La spina deve essere facilemente accessibile dopo l'installazione dell'apparecchio. Nel caso in cui l'apparecchio sia provvisto di cavoswana spina, per collegarlo alla rete elettrica è necessario interporre tra l'apparecchio e la rete un Interruttore onnipolare con aperture minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.
• L'allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea

BLU = neutrto.

Classe di isolamento I

Questo apparecchio è costruito in classe I, perché deve essere collegato alla presa di terra.
- L'allaccio alla rete elettrica deve essere eseguito come segue: MARRONE = L linea

BLU = N neutrato

GIALLO/VERDE = 1 terra.

Il cavo neutro delve essere collegato al morsetto con il symbolo N nelle il cavo GIALLO/VERDE, delve essere collegato al morsetto vicino al symbolo di terra.

Nell'operazione di collegamento elettrico assicurarsi che la presa di corrente si munita di collegamento di terra. Dopo il montaggio della cappa d'aspirazione, fare attenzione che la posizione della presa di alimentazione elettrica sa disponibile raggiungibile. Nel caso di collegamento diretto alla rete elettrica è necessario interporre tra l'apparecchio e la rete un interruptore onnipolare con aperture minima tra i contatti 3 mm, dimensionato al carico e rispondente alle norme vigenti.

• La distanza minima fra la superficie di supporto dei recipienti di cottura sul disposietivo di cottura e la parte più bassa della cappa da cucina deve essere di almeno 65~cm . Se dovesse essere usato un tubo di connessione composto di due o più parti, la parte superiore deve essere all'esterno di quella inferiore. Non collegare lo scarico della cappa ad un condotto in cui circoli aria calda o utilizzato per evacuire fumi degli apparecchi alimentati da un'energia diversa da quella elettrica. Prima di procedere alle operazioni di montaggio, per una più facile manovrabilità dell'apparecchio disinserire i filtrò/i antigrasso (Fig.16).
  -Nel caso di montaggio dell'apparecchio in versione aspirante predisporre il foro di evacuationza aria.
• Si consiglia l'utilizzo di un tubo evacuationia aria con lo stesso diametro della flangia uscita aria. L'utilizzo di una riduzione

potrebbe diminuire le prestazioni del prodotto ed augmentare la rumorosità.

- Montaggio della cappa:

• Prendere la struttura dall'imballo e togliere le 2 viti A per separare la parte superiore da quella inferiore (Fig.2).

• Posizione are la dima di foratura sul soffitto facendo attentione che la freccia sa posizionata nello stesso lato del lavoro dell'apparecchio (Fig.3). Effettuare i 4 fori 8 al soffitto ed avvitare 3 viti perché tirarle completamente facendo attenzione di non inseire la vite nel foro contrassegnato con una X sulla dima di foratura (le viti e tasselli ad espansione devono essere idonei al tipo di muro).

• Prerendere la parte superiore della struttura B (Fig.4) ed inserirla sulle 3 viti non avvitate completamente in corrispondenza delle 3 asole. Fare una piccola rotazione per l'incastro (Fig.4). Avvitre la quarta vite X e tirare le altre 3 restanti per permettere il bloccaggio definitivo della parte superiore della struttura B.

• Prerende la parte inferiore della struttura telescopica C ed inserirla su quella superiore B (Fig.5). Regolare l'altezza desiderata facendo riferimento alle quote indicate in (Fig.15) e bloccarla mediante le 8 viti G in dotazione (Fig.6).

• Versione aspirante: fissare il tubo flessibile al foro di evacuationa aria predisisto (Fig.7).
• Versione filtrante: abbreviamo disponibili due tipi diversi di Kit, uno con filtri a carbone a cassetta (Fig.17) e l'altro con i filtri al carbone rigenerabili (lavabili) (Fig.18).
  -Collegare il tubo flessibile al deflettore M e fissare la vite I come indicato in Fig.8, i filtri al carbone attivo devono essere applicati al gruppo aspirante posto all'interno della cappa (Fig.17).
• Nel caso in cui il vosto prodotto è fornito di una flangia di raccordo, prima di fissare la cappa alla struttura, eseguire il montaggio indicato in Fig.9. Prerende la flangia di raccordo. F e montarla nella parte superiore del gruppo di aspirazione della cappa con le 2 viti E (Fig.9).
• Prendere il camino decorativo superiore e fissarlo alla struttura mediante le 2 viti A (Fig.10). Accoppiare il camino decorativo inferiore con il camino decorativo superiore e fissarlo attendamente con del nastro adesivo L (Fig.11A).
• Svitare di max 3 mm le 2 viti O (Fig.11A). Inserire il gruppo di aspirazione all'interno della struttura facendo attenzione che le viti O, precedentamente svitate, vadano ad agganciarsi con le asole nella parte inferiore come indicate in (Fig.11B).

Avvitre le 3 viti N (in dotazione) et tirare le 2 viti O (Fig.11B).

• Fissare il tubo di evacuationa aria H (non in dotazione) sulla flangia di raccordo F (Fig.12).
  -Togliere il nastro adesivo Led appoggiare il camino decorativo inferiore sopra il corpo cappa (Fig.13).
• Se il vosto appearecchio è dotato di camino decorativo inferiore che necessita di fissaggio al corpo cappa con le viti, rimuovere alla cappa i filtri antigrasso agendo sulle apposite maniglie (Fig.16).
• Se necessario, fissare dall'interno, il camino decorativo inferiore alla cappa, utilizzando le viti P (Fig.14). Provedere infine a ricollocare i filtri nel loro alloggiamento.

USO E MANUTENZIONE

• Si raccomanda diMETTERe in funzione l'apparecchio prima di procedere alla cottura di un qualsi alimento. Si raccomanda di lasciar funzionare I'apparecchio per 15 minuti dopo aver terminato la cottura dei cibi, per un'evacuazione completa dell'aria viziata. Il buon funzionamento della cappa è condizionato da una corretta e costante manutenzione; una particolare attenzione deve essere data al filtrto antigrasso e al filtrto al carbone attivo.

• Il filtro antigrasso ha il compito di trattenere le particelle grasse in sospensione nell'aria, pertanto è soggetto ad intasarsi in tempi variabili relativamente all'uso dell'apparecchio.

• Per prevenir il pericolo di eventuali incendi, al massimo agli 2 mesi, è necessario lavare i filtri antigrasso a mano, utilizzando detersivi liquidi neutri non abrasivi, oppure in lavastoviglia aasse temperature e con cici brevi.
• Dopo alcuni lavaggi, si possono verificare delle alterazioni del colore. Questo fatto non da diritto a reclamo per l'eventuale loro sostituzione.

• I filtrial carbone attivo servono per depurare l'aria che viene rimessa nell'ambiente ed ha la funzione di attenuare gli odori sgradevoli generati alla cottura.

• I filtri al carbone attivo non rigenerabili devono essere sostituiti anni 4 mesi al massimo. La saturazione del carbone attivo dipende dall'uso più o meno prolongato dell'apparecchio, dal tipo di cucina e alla regolarità con cui viene effettuata la pulizia del filtro antigrasso.

• I filtri al carbone attivo rigenerabili devono essere lavati a mano, con detergenti neutri non abrasivi, o in lavastoviglie con una temperature massima di 65^ (il ciclo di lavaggio deve essere completo sono stoviglie). Togliere l'acqua in effesso sono rovinare il filtro, rimuovere le parti in plastica, e far asciugare il materassino in forno per almeno 15 minuti circa ad una temperature di 100^ massimo. Per mantenere efficente la funzione del filtro al carbone rigenerabile esta operazione deve essere ripetuta agli 2 anni. Questi devono essere sostituiti al massimo agli 3 anni oppure quando il materassino risulta danneggiato.

• Prima di rimontare i filtri antigrasso e i filtri al carbone attivo rigenerabili è importante che questi siano asciugati bene.

• Pulire frequentlymente la cappa, sia internamente che esternamente, usando un panno inumidito con alcohol denaturato o detersivi liquidi neutrioni non abrasivi.

• L'impiano di illuminazione è progettato per l'uso durante la cottura e non per l'uso prolongato di illuminazione generale dell'ambiente. L'uso prolongato dell'illuminazione diminuisce notevolmente la durata media delle lampade.

• Se l'apparecchio è dotato della luce ambiente questa può essere utilizzata per l'uso prolongato di illuminazione generale dell'ambiente.

• Attenzione: l'inosservanza delle avventenze di pulizia della cappa e della sostituzione e pulizia dei filtri comporta rischi di incendi. Si raccomanda quindi di atteneri alle istruzioni suggerite.

• Sostituazione delle lampade alogene (Fig.19):

Per sostituire le lampade dicroiche, sconnettere la lampada allentandola con cautela dal portalampade con l'aiuto di un piccolo cacciavite piatto o uno strumento equivalente.

ATTENZIONE! Nel fare esta operazione,fare attenzione a non graffiare la cappa.

Sostituire con lampade dello stesso tipo.

• Sostituazione delle lampade alogene (Fig.20):

Per sostuire le lampade alogene Btogliere il vetrino C facendo leva sulle apposite fissure.

Sostituire con lampade dello stesso tipo.

Attenzione: non toccare la lampadina a mani nude.

• Sostituzione delle lampade LED (Fig.21):

Se la versione dell'apparecchio è con lampade LED per la sostituzione è necessario l'intervento di un technician specializzato.

Comandi(Fig.22):

Tasto A = Accende/spegne le luci.

Tasto B = Accende/spegne la cappa. L'apparecchio si accende alla 1^ velocità. Se la cappa è accesa premere il tasto per 2 sec. per spegnere. Se la cappa si trova alla 1^ velocità non è necessario tenere premuto il tasto per spegnere. Diminuisce la velocità del motore.

Display C = Indica la velocità del motore selezionata e l'attività del timer.

Tasto D = Accende la cappa. Aumenta la velocità del motore. Premendo il tasto alla 3^ velocità si inserisce la funzione intensiva per 6' , poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante但这a funzione il display lampeggia.

Tasto E = Il Timer temporizza le funzioni, al momento dell'attivazione, per 15 minuti dopo di che queste vengono spente. Il Timer si disattiva ripremendo il tasto E. Quando la funzione Timer è attiva sul display deve lampeggiare il punto decimale. Se è in funzione la velocità intensiva il Timer non si può attivare.

Premendo il tasting e per 2 secondi, quando l'apparecchio è spento, si attiva la funzione "clean air". Questa accende il motore per 10 minuti agli ora alla prima velocità. Durante il funzionamento il display delve visualizzare un movimento rotatorio dei segmenti periferici. Trascorso quello tempo il motore si spegne e il display delve visualizzare la lettera "C" fissa fino a quando dopo altri 50 minuti il motore riparte per altri 10 minuti eosi via.Per ritornare al funzionamento normale premere qualsiasi tasting quello delle luci.Per disattivare la funzione premere il tasting e.

• Saturazione filtri Antigrasso/Carbone attivo:

• Quando il display C lampeggia alternando la velocità d'esercizio con la lettera F (es.1 e F) i filtri antigrasso devono essere lavati.

• Quando il display C lampeggia alternando la velocità d'esercizio con la lettera A (es.1 e A) i filtri al carbone attivo devono essere sostituiti o lavati a seconda del tipo di filtrio.

Una volta ricollocato il filtrolo pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. sono a che termina di lampeggiare la segnalazione F o A del display C.

Comandi meccanici (Fig.23.A.B) la simbologia è di seguito riportata:

A = Tasto ILLUMINAZIONE

B = Tasto OFF

C = Tasto PRIMA VELOCITA

D=Tasto SECONDA VELOCITA

E = Tasto TERZA VELOCITA

G = Spia MOTORE IN FUNZIONE.

Comandi luminosi (Fig.24.A.B) la simbologia è di seguito riportata:

A = Tasto ILLUMINAZIONE

B = Tasto OFF

C = Tasto PRIMA VELOCITA

D=Tasto SECONDA VELOCITA

E = Tasto TERZA VELOCITA

F = Tasto TIMER ARRESTO AUTOMATICO 15 minuti (*)

Se il vosto appearechio è provvisto della funzione velocità INTENSIVA, partendo alla TERZA velocità e tenendo premuto per 2 secondi circa il tasto E questa verrà attivata per 6 minutidi più di che ritorrera alla velocità precedentemente impostata. Quando la funzione è attiva il LED lampeggia.

Per interromperla prima dei 6 minuti premere di nuovo il tasto E.

Per alcuni modelli è possibile attivare la funzioneanche con la prima e seconda velocità.

Premendo il tasto F per 2 secondi (a cappa spenta) si attiva la funzione "clean air". Questa funzione fa accendere il motore per 10 minuti agli ora alla prima velocità. Appena attivata la funzione, il motore parte alla 1^ velocità per la durata di 10 minuti durante i quali devono lampeggiare contemporaneamente il tasto F e il tasto C. Trascorso quello tempo il motore si spegne ed il led del tasto F rimane acceso di luce fissa fino a quando除外 alti 50 minuti riparte il motore alla prima velocità e i led F e C ricominciano a lampeggiare per 10 minuti eosi via.Premendo qualsiasi tasto ad esclusione delle luci la cappa torna al suo funzionamento normale immediatamente (es.se premo il tasto D si disattiva la funzione "clean air" e il motore va subito alla 2^ velocità; premendo il tasto B la funzione si disattiva).

(*) La funzione "TIMER ARRESTO AUTOMATICO" ritarda l'arresto della cappa, che continuera a funzionare alla velocità d'esercizio in corso al momento dell'accensione di但这a funzione, di 15 minuti.

- Saturazione filtri Antigrasso/Carbone attivo:

• Quando il tasto A lampeggia con una frequenza di 2 sec. i filtri antigrasso devono essere lavati.
• Quando il tasto A lampeggia con una frequenza di 0,5 sec. i filtri al carbone attivo devono essere sostituiti o lavati a seconda del tipo di filtrio.

Una volta ricollocato il filtro pulito bisogna resettare la memoria elettronica premendo il tasto A per circa 5 sec. sono a che termina di lampeggiare.

Comandi(Fig.25):

NOTA: con questo dato è possibile controllare l'apparecchioanche con un telecomando da richiedere come accessorio.

Tasto Power (A) = Nel caso in cui l'apparecchio sa predisisto a supportare altre funzioni quali aperture automatiche, luci ambiente, ecc... quello tasto abilita tali funzioni.

Attenzione! Per alcuni modelli quello tasting non abilita nessuna funizione e se premuto si accende il led corrispondente per circa 15 sec.

Tasto-OFF (B) = Tasto di riduzione della velocità e spegnimento.

Tasto +ON (C) = Dalla posizione OFF, premendo una sola volta il tasto C, il motore va in 1^ velocità, due volte per la 2^ velocità, tre volte per la 3^ velocità, per aglichio di velocità il LED cambia di colore.

Se premo il tasto B la velocità si riduce ed il LED prende la colorazione tipica della velocità.

Tasto Intensiva (D) = Con il motore in funzione e a qualsiasi velocità impostata, premendo il tasto D si insertisce la velocità INTENSIVA (4^ velocità per 6 minuti, durante esta funzione il LED lampeggia, e il LED della velocità precedentente impostata si spegne.

Al terme dei 6 min. la cappa torna all'ultima velocità impostata con la relativa segnalazione del LED.

• Se si vuole disattivare la funzione prima dei 6 minuti premere il tasto B.
• A cappa spenta la funzione velocità INTENSIVA non si attiva.

Tasto Light (E) = Premendo Anything to do is regola l'intensità delle luci.

• Il livello di luminosità sono tre: alto, medio, basso.

Dalla posizione spento spingere una volta per il livello alto, due volte per il livello medio, tre volte per il livello basso, quattro volte per spegnere le lui.

Il livello delle luci ha un andamento ciclico: alto, medio, basso, spento.

Tasto Timer (F) = Con qualsiasi velocità inserta (esclusa la vel. Intensiva) premendo il tasto si attiva la funzione Timer. Il LED del tasto Timer lampeggia e il LED della velocità rimane acceso.

• Dopo 15 min al terme del conteggio la cappa si spegne (motore ed eventuali luci accese).
• Premendo il tasto B per 2 secondi (a cappa spenta) si attiva la funzione "clean air". Questa funzione aziona il motore per 10 minuti agli ora alla prima velocità, durante il quale il LED corrispondente al tasto B resta acceso. Nei rimanenti 50 minuti il LED del tasto C lampeggia a motore spento, nelle il tasto B rimane con il LED acceso, quello segnala che la funzione è ancora attiva. Per disattivare la funzione "clean air" premere qualsiasti tasto ad esclusione delle LUCI.

- Saturazione filtri antigrasso/carbone attivo:

-Dopo 30 h di funzionamento il LED del tasto B inizia a lampegliare, ciò significica che si devono lavare i filtri antigrasso.

-Dopo 120 h di funzionamento il LED del tasto E inizia a lampegliare, ciò significica che si devono lavare o sostituire i filtricarbone.

Una volta ricollocato il filtrato pulito bisogna resettare la memoria elettronica premendo il tasto C per circa 4 sec. fino a che termina di lampeggiare e l'impostazione delle 30 h/120h riparte da zero.

Comandi(Fig.26):

NOTA: con questo dato è possibile controllare l'apparecchioanche con un telecomando da richiedere come accessorio.

Tasto A = Accende/spegne la cappa. L'apparecchio si accende alla 1^ velocità.

Tasto B = Diminuisce la velocità del motore.

Display C = Indica la velocità del motore selezionata e l'attivazione del timer/velocità intensiva/segnalazione dei filtri.

Tasto D = Aumenta la velocità del motore.

Premendo il tasting alla 4^ velocità si inserisce la funzione intensiva per 6 min, poi l'apparecchio ritorna a funzionare alla velocità di esercizio al momento dell'attivazione. Durante但这a funzione sul display lampeggia il numero 4.

-Se si vuole disattivare la funzione prima dei 6 minuti premere il tasting B.

Attenzione! Alcuni modelli lavorano fino alla 3^ vel., per cui la funizione intensiva non è prevista.

Tasto E = Con qualsiasi velocità inserta1-2-3 velocità (esclusa la vel. Intensiva 4) premendo il tasto si attiva la funzione Timer. Quando la funzione Timer è attiva sul display deve lampeggiare la velocità impostata nel momentoi dell'attivazione del timer. Dopo 15 min al termine del conteggio la cappa si spegne (motore ed eventuali luci accese).

Se è in funzione la velocità intensiva il Timer non si può attivare.

• Se si vuole disattivare la funzione prima dei 15 minuti premere il tasting E.

Tasto F = Accende/spegné le lui.

- Saturazione filtri antigrasso/carbone attivo:

-Dopo 30 h di funzionamento quando il display C lampeggia alternando la velocità d'esercizio con la lettera F (es. 2 e F), perché significà che si devono lavare i filtri antigrasso.
-Dopo 120h di funzionamento quando il display C lampeggia alternando la velocità d'esercizio con la lettera C/F (es.2 e C/F), ciò significà che si devono lavare o sostituire i filtricarbone.
- Una volta ricollocato il filtrlo pulito bisogna resettare la memoria elettronica a cappa accesa, premendo il tasto B per circa 3 sec.

Passato quello tempo sul display compare la lettera E (conferma reset effettuato) e si spegne la cappa.

SI DECLINA OGNI RESPONSABILITA' PER EVENTUALDANNI PROVOCATI DALLA INOSSERVANZA DELLE SUDDETTE AVVERTENZE.

ALLGEMEINES
