GEBRUIKSAANWIJZING UA16 KNX STEINEL

Bedieningsvoorschrift

Universal Actuator UA6 KNX-S

Art. nr. 089160

Universal Actuator UA16 KNX-S

Art. nr. 089177

Universal Actuator UA24 KNX-S

Art. nr. 089184

Inhoudsopgave

1 Veiligheidsinstructies 3
2 Constructie apparaat 3
3 Functie 4
4 Bediening.... 5
5 Informatie voor elektrotechnici.... 9
5.1 Montage en elektrische aansluiting.... 9
5.2 Inbedrijfname 11
6 Technische gegevens.... 12
7 Garantie.... 14

1 Veiligheidsinstructies

De montage en aansluiting van elektrische apparaten mag alleen worden uitgevoerd door een elektrotechnicus.

Ernstig letsel, brand of materiële schade mogelijk. Handleiding volledig doorlezen en aanhouden.

Gevaar door elektrische schokken op de SELV-/PELV-installatie. Verbruikers voor netspanning en SELV/PELV niet samen op het apparaat aansluiten.

Als meerdere motoren parallel op een uitgang moeten worden geschakeld, moeten altijd de gegevens van de fabrikant in acht worden genomen; als alternatief kunnen scheidingsrelais worden gebruikt. Motoren kunnen beschadigd raken.

Alleen jaloeziemotoren met mechanische of elektronische eindschakelaars gebruiken. Controleer of de eindstandschakelaars goed zijn afgesteld. Neem de gegevens van de motorfabrikant in acht. Apparaat kan beschadigd raken.

Geen draaistroommotoren aansluiten. Apparaat kan beschadigd raken.

Deze handleiding is onderdeel van het product en moet door de eindklant worden bewaard.

2 Constructie apparaat

(1) (2) (3) A1 A2 An A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 ALL OFF ON I ↑ OFF I ↓ PROG. A9 A10 A11 A12 A13 A14 A15 A16 (5) (4) (5)

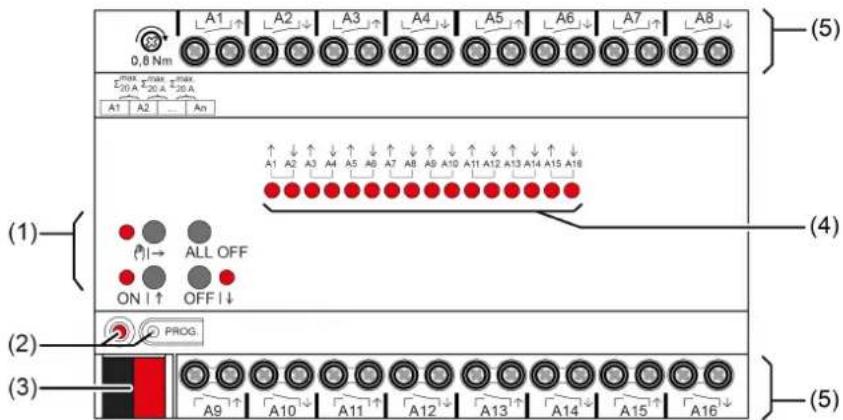

Afbeelding 1: Constructie apparaat

(1) Toetsenveld voor handbediening
(2) Programmeerknop en -LED
(3) KNX-aansluiting
(4) Status-LED uitgangen
(5) Aansluitingen verbruikers (relaisuitgangen)

3 Functie

Systeeminformatie

Dit apparaat is een product van het KNX-systeem en voldoet aan de KNX-richtlijnen. Voorwaarde voor een goed begrip is gedetailleerde vakkennis opgedaan via KNX-opleidingen.

De functie van het apparaat is softwareafhankelijk. Gedetailleerde informatie over softwareversies en de bijbehorende functionaliteit en de software zelf vindt u in de productdatabase van de leverancier.

Het apparaat is geschikt voor updates. Firmware-updates kunnen eenvoudig worden uitgevoerd met de STEINEL KNX Service App (aanvullende software).

Het apparaat is compatibel met KNX Data Secure. KNX Data Secure biedt bescherming tegen manipulaties in de gebouwautomatisering en kan in het ETS-project worden geconfigureerd. Gedetailleerde vakkennis geldt als voorwaarde. Voor de veilige inbedrijfname is een apparaatcertificaat vereist, dat op het apparaat is aangebracht. Tijdens de montage moet het apparaatcertificaat van het apparaat worden verwijderd en op een veilige plaats worden bewaard.

Ontwerp, installatie en inbedrijfname van het apparaat vinden plaats met behulp van de ETS vanaf versie 5.7.3.

Beoogd gebruik

• Schakelen van elektrische verbruikers via potentiaalvrije contacten
• Schakelen van elektrisch aangedreven jaloezieën, rolluiken, markiezen en soortgelijke installaties
• Inbouw in onderverdeling op DIN-rail conform DIN EN 60715

Producteigenschappen

• Uitgangen handmatig bedienbaar, bediening op de bouwplaats
• Handmatig wisselen tussen jaloeziebedrijf en schakelbedrijf zonder inbedrijf-name
• Terugmelding in handbedrijf en in busbedrijf
• Blokkeren van de afzonderlijke uitgangen met de hand of via de bus
• Statusterugmelding (bijv. windalarm)
• Ondersteuning voor KNX Data Secure
• Kan worden geupdated met STEINEL KNX Service App

Eigenschappen schakelaarbediening

• Maak- of verbreekcontact
• Terugmeldfunctie

• Koppelings- en dwangmatige aanstuurfunctie
  – Centrale schakelfuncties met verzamelterugmelding

• Tijdfuncties: in-, uitschakelvertraging, trappenhuisschakelaar met voorwaarschuwingsfunctie

• Scenariofunctie
• Bedrijfsurenteller

Eigenschappen jaloeziebediening

– Geschikt voor AC-motoren 110...230 V
- Bedieningsmodi "Jaloezie met lamel", "Rolluik/markies", "Ventilatieklep/dakraam"
- Installatiepositie direct aanstuurbaar
– Lamellenstand direct aanstuurbaar
- Terugmelding van bewegingstoestand, hangpositie en lamellenstand
– Dwangmatige stand via besturing van hoger niveau
- Veiligheidsfunctie: 3 onafhankelijke windalarmen, regenalarm, vorstalarm
– Zonweringsfunctie met verwarmen/koelen-automaat
– Blokkeerfunctie (buitensluitbeveiliging)
- Scenariofunctie

Eigenschappen logica

• Logicapoort
• Omzetter (conversie)
• Blokkeerelement
• Vergelijker
  – Grenswaardeschakelaar

4 Bediening

(6) (7) (8) (9) ALL OFF OFF (10) (11) (12) A1 A2 A3 A4 A5 A6 (4)

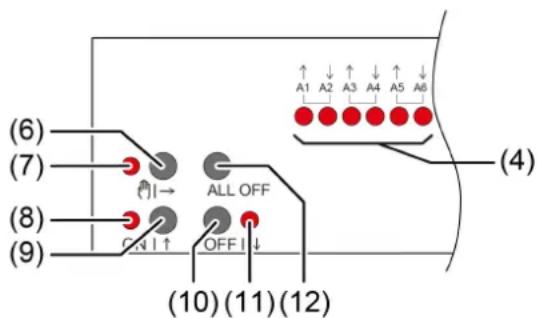

Afbeelding 2: Bedieningselementen

(4) Status-LED uitgangen

AAN: relaisuitgang gesloten

UIT: relaisuitgang geopend

Knippert langzaam: uitgang in handbediening geselecteerd

Knippert snel: uitgang via permanent handbedrijf geblokkeerd

(6) Knop 📋|→ Handbediening

(7) LED Ⓞ|→ AAN: permanente handbediening actief / knipperen: kortdurende handbediening actief

(8) LED ON|↑ AAN: relaisuitgangen gesloten, handbediening actief

(9) Knop ON|↑ Kort: inschakelen, lamellen verplaatsen of stop Lang: installatie omhoog bewegen

(10) Knop OFF↓ Kort: uitschakelen, lamellen verplaatsen of stop Lang: installatie omlaag bewegen

(11) LED OFF↓ AAN: relaisuitgangen geopend, handbediening actief

(12) Knop ALL OFF Alle relaisuitgangen openen, aandrijvingen stoppen

Bij de bediening met toetsen maakt het apparaat onderscheid tussen korte en lange bediening.

– Kort: bediening korter dan 1 s
– Lang: bediening tussen 1 en 5 s

Bij schakelbedrijf onderscheidt het apparaat tussen de bedieningsmodi 'Maakcontact' en 'Verbreekcontact'. De knoppen (9 + 10) schakelen bij bediening de schakeltoestand om:
Maakcontact: inschakelen = relais sluiten, uitschakelen = relais openen Verbreekcontact: inschakelen = relais openen, uitschakelen = relais sluiten De LEDs (4 + 8 + 11) geven steeds de relaistoestand aan.

De LED's (4) tonen de status van de uitgangen optioneel alleen tijdelijk (parameterafhankelijk).

Bedieningsmodi

• Busbedrijf: bediening via tastsensoren of andere busapparaten
• Kortdurend handbedrijf: handbediening ter plaatse met toetsenbord, automatische terugkeer naar busbedrijf
• Permanent handbedrijf: uitsluitend handbediening op apparaat

i In handbedrijf is geen busbedrijf mogelijk.
i Na busuitval en -terugkeer schakelt het apparaat over op busbedrijf.
i Het handbedrijf kan tijdens bedrijf via een bustelegram worden geblokkeerd.

Tijdelijk handbedrijf inschakelen

De bediening is niet geblokkeerd.

■ Knop 📋→ (6) kort indrukken.

LED Ⓞ|→ (7) knippert, LED's A1... (4) van de eerste geconfigureerde uitgang of uitgangspaar knipperen.

Kortdurend handbedrijf is ingeschakeld.

Na 5 s zonder knopbediening keert de actor automatisch terug naar het busbedrijf.

Tijdelijk handbedrijf uitschakelen

Het apparaat bevindt zich in tijdelijk handbedrijf.

■ 5 s geen bediening.

- of -

■ Knop ⬇→ (6) net zo vaak kort indrukken totdat de actor het kortdurend handbedrijf verlaat.

Status-LED's A1... (4) knipperen niet meer, maar geven de relaisstatus aan.

Kortdurend handbedrijf is uitgeschakeld.

Schakeluitgangen: afhankelijk van de programmering schakelen bij het uitschakelen van het handbedrijf de uitgangsrelais naar de dan actieve positie, bijv. koppeling.

Jaloezie-uitgangen: afhankelijk van de programmering bewegen bij het uitschakelen van het handbedrijf de zonwerings naar de dan actieve positie, bijv., veiligheids- of installatiespositie.

Permanent handbedrijf inschakelen

De bediening is niet geblokkeerd.

■ Knop ⚫|→ (6) minimaal 5 s indrukken.

LED | (7) brandt, LED's A1... (4) van de eerste geconfigureerde uitgang of uitgangspaar knipperen.

Permanent handbedrijf is ingeschakeld.

Permanent handbedrijf uitschakelen

Het apparaat bevindt zich in permanent handbedrijf.

■ Knop Ⓞ|→ (6) minimaal 5 s indrukken.

LED Ⓜ|→ (7) is uit.

Permanent handbedrijf is uitgeschakeld. Busbedrijf is ingeschakeld.

Schakeluitgangen: afhankelijk van de programmering schakelen bij het uitschakelen van het handbedrijf de uitgangsrelais naar de dan actieve positie, bijv. koppeling.

Jaloezie-uitgangen: afhankelijk van de programmering bewegen bij het uitschakelen van het handbedrijf de zonwerings naar de dan actieve positie, bijv., veiligheids- of installatiespositie.

Uitgang in handbediening bedienen

■ Kortdurend of permanent handbedrijf activeren.
■ Knop ⬤|→ (6) net zo vaak indrukken totdat de LED A1... (4) van de gewenste uitgang of uitgangspaar knippert.
■ Knop ON|↑ (9) of OFF|↓ (10) indrukken.

Kort: inschakelen/uitschakelen, aandrijving stop.

Lang: installatie omhoog/omlaag bewegen.

LED ON|↑ (8) AAN: relaisuitgang gesloten

LED OFF|↓ (7) AAN: relaisuitgang geopend

Tijdelijk handbedrijf: na het doorlopen van alle uitgangen verlaat het apparaat het handbedrijf na opnieuw een korte bediening.

Alle uitgangen uitschakelen / alle installaties stoppen

Het apparaat bevindt zich in permanent handbedrijf.

■ Knop ALL OFF (12) indrukken.

Schakeluitgangen: alle uitgangen worden uigeschakeld (bedieningsmodus maakcontact: relaisuitgang geopend / bedieningsmodus maakcontact: relaisuitgang gesloten).

Jaloezie-uitgangen: alle installaties stoppen.

Uitgangen blokkeren

Het apparaat bevindt zich in permanent handbedrijf. De busbesturing is blokkeerbaar (ETS-parameter).

■ Knop Ⓞ→ (6) net zo vaak indrukken totdat de LED A1... (4) van de gewenste uitgang of uitgangspaar knippert.
■ Knoppen ON|↑ (9) en OFF|↓ (10) gelijktijdig ten minste 5 s indrukken.

Gekozen uitgang is geblokkeerd.

Status-LED A1... (4) van de gekozen uitgang of uitgangspaar knippert snel.

Een geblokkeerde uitgang kan in handbedrijf worden bediend.

Uitgangen vrijgeven

Het apparaat bevindt zich in permanent handbedrijf. Een of meerdere uitgangen werden bij handbedrijf geblokkeerd.

■ Knop ⬇→ (6) net zo vaak indrukken totdat de te deblokkeren uitgang of het uitgangspaar is geselecteerd.

■ Knoppen ON|↑ (9) en OFF|↓ (10) gelijktijdig ten minste 5 s indrukken.

Blokkering is opgeheven.

LED A1... (4) van de gekozen uitgang of uitgangspaar knippert langzaam.

Wisselen tussen jaloezie- en schakelbedrijf

Apparaat is niet in bedrijf genomen

■ Permanent handbedrijf activeren.
■ Knop ⬤|→ (1) net zo vaak indrukken totdat de LED A1... (8) van de gewenste uitgang of uitgangspaar knippert.
■ Knop Ⓞ|→ (1) en ON|↑ (4) en OFF|↓ (5) tegelijk ca. 5 s indrukken.

Schakelbedrijf: beide status-LED's A1... (8) van het uitgangspaar branden.

Jaloeziebedrijf: beide status-LED's A1... (8) van het uitgangspaar knipperen afwisselend.

■ Knop ON|↑ (4) en OFF|↓ (5) tegelijkertijd indrukken.

Uitgangen wisselen tussen schakelbedrijf en jaloeziebedrijf.

Beide status-LED's A1... (8) geven de actuele bedieningsmodus aan.

■ Knop Ⓞ|→ (1) en ON|↑ (4) en OFF|↓ (5) tegelijk ca. 5 s indrukken.

Bedrijfsmodusomschakeling wordt beëindigd, permanent handmatig bedrijf is geactiveerd.

■ Knop Ⓞ|→ (1) ca. 5 s indrukken.

Bedrijfsmodusomschakeling wordt beëindigd, permanent handmatig bedrijf is gedeactiveerd.

5 Informatie voor elektrotechnici

GEVAAR!

Levensgevaar door elektrische schokken.

Apparaat vrijschakelen. Spanningvoerende delen afdekken.

5.1 Montage en elektrische aansluiting

Apparaat monteren

Bij Secure-modus (voorwaarden):

• Veilige inbedrijfname is in de ETS geactiveerd.
• Apparaatcertificaat ingevoerd/ingescand resp. aan het ETS-project toegevoegd. Wij adviseren voor het scannen van de QR-code een camera met hoge resolutie te gebruiken.

- Alle wachtwoorden documenteren en op een veilige plaats bewaren.

Omgevingstemperatuur in de gaten houden. Zorg voor voldoende koeling.

■ Apparaat op DIN-rail monteren.

- Bij Secure-modus: het apparaatcertificaat moet van het apparaat worden verwijderd en op een veilige plaats worden bewaard.

Apparaat aansluiten

L1 L2 L3 N A1 ↑ A2 ↓ A3 ↑ A4 ↓ 0.8 Nm MAX MAX - MAX 20 A 20 A 20 A A1 A2 ... An A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 ALL OFF ON ↑ OFF ↓ KNX A9 ↑ A10 ↓ A11 ↑ A12 ↓ A

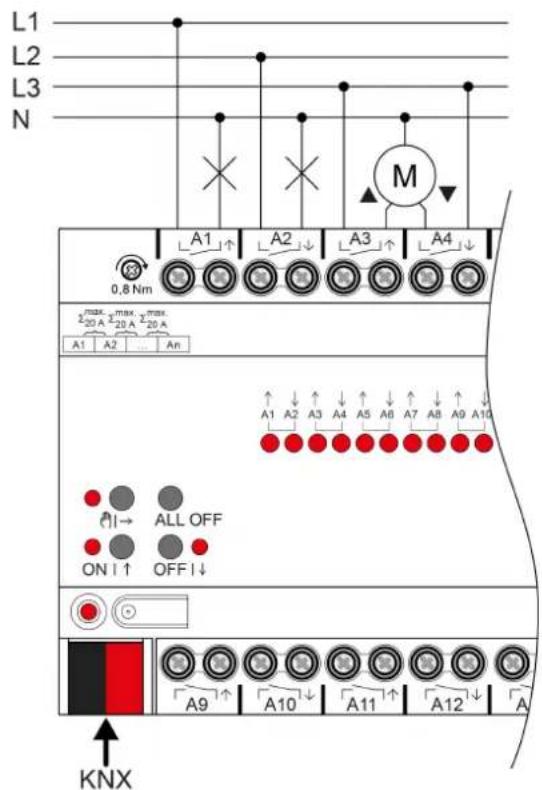

Afbeelding 3: Apparaataansluiting (aansluitvoorbeeld)

■ Buskabel met KNX aansluitklem en correcte polariteit aansluiten.
■ Ter bescherming tegen gevaarlijke spanningen de afdekkap op de KNX-aansluiting aanbrengen.
■ Last volgens aansluitvoorbeeld aansluiten. Twee naast elkaar gelegen relaisuitgangen vormen één jaloezie-uitgang.

De totale stroombelastbaarheid van naastgelegen uitgangen is maximaal 20 A.

max. Σ20A Σmax. 20A Σmax. 20A A1 A2 ... An

Afbeelding 4: Totaalstroombelastbaarheid naastgelegen uitgangen

5.2 Inbedrijfname

Apparaat in bedrijf nemen

WENK!

Onjuiste belastingscontrole door ongedefinieerde relaistoestand bij levering.

Risico op vernieling van aangesloten aandrijfmotoren.

Tijdens de inbedrijfname moet ervoor worden gezorgd dat alle relaiscontacten open zijn voordat de belasting wordt ingeschakeld door aansluiting van de KNX busspanning. Let op de volgorde van de inbedrijfstelling!

■ KNX-busspanning inschakelen.
■ Ca. 10 s wachten.
■ Schakel de belastingscircuits in.

i Afleveringstoestand: bediening van de uitgangen met handbediening mogelijk. Uitgangen zijn als jaloezie-uitgangen ingesteld.

Fysiek adres en toepassingsprogramma laden

■ Voor geschakelde lasten uitgangen als schakeluitgang parametreren.
■ Voor jaloeziebediening uitgangen als jaloezie-uitgang parametreren.
- Bij jaloeziebedrijf: zonwering- en lamelbewegingstijden meten en in de parameterinstelling invoeren.
■ Programmeerknop indrukken.
De programmeer-LED brandt.
■ Fysiek adres en toepassingsprogramma met de ETS laden.

Safe-State-modus

De Safe-State-modus stopt de uitvoering van het geladen applicatieprogramma.

i Alleen de systeemsoftware van het apparaat werkt nog. ETS-diagnosefuncties en ook het programmeren van het apparaat zijn mogelijk. Handbediening is niet mogelijk.

Safe-State-modus activeren

■ Busspanning uitschakelen of KNX-aansluitklem verwijderen.
■ Ca. 15 s wachten.
■ Programmeerknop indrukken en ingedrukt houden.
■ Busspanning inschakelen of KNX-aansluitklem aanbrengen. De programmeerknop pas loslaten wanneer de programmeer-LED langzaam knippert.
De Safe-State-modus is geactiveerd.

Door opnieuw kort indrukken van de programmeerknop kan de programmeermodus zoals gebruikelijk ook in de Safe-State-modus in- en uitgeschakeld worden. De programmeer-LED beëindigt bij actieve programmeermodus het knipperen.

Safe-State-modus deactiveren

■ Busspanning uitschakelen (ca. 15 s wachten) of ETS-programmering uitvoeren.

Master-reset

De master-reset herstelt de basisinstellingen van het apparaat (fysiek adres 15.15.255, firmware blijft behouden). De apparaten moeten vervolgens met de ETS opnieuw in bedrijf worden genomen. Handbediening is mogelijk.

Bij Secure-modus: een master-reset deactiveert de beveiliging van het apparaat. Het apparaat kan aansluitend met het apparaatcertificaat opnieuw in bedrijf worden genomen.

Master-reset uitvoeren

Voorwaarde: de Safe-State-modus is geactiveerd.

■ Programmeerknop indrukken en > 5 s ingedrukt houden.

De programmeer-LED knippert snel.

Het apparaat voert een master-reset uit, start opnieuw en is na ca. 5 s weer bedrijfsklaar.

Apparaat naar fabrieksinstellingen resetten

Met de STEINEL KNX Service App kunnen de fabrieksinstellingen van apparaten worden hersteld. Deze functie gebruikt de in het apparaat aanwezige firmware, die op het moment van aflevering actief was (afleveringstoestand). Door de reset naar de fabrieksinstellingen verliezen de apparaten hun fysiek adres en configuratie.

Inbedrijfnamemodus S-modus

Nominale spanning KNX DC 21 ... 32 V SELV

Opgenomen stroom KNX

Best.-nr. 089160, 089177 5 ... 18 mA

Best.-nr. 089184 5 ... 24 mA

Uitgangen

Schakelspanning AC 250 V \~

Schakelstroom AC1 16 A

TL-lampen 16 AX

Stroombelastbaarheid

Naastgelegen uitgangen Σ 20 A

Lasten per uitgang

Ohmse last 3000 W

Capacitieve last max. 16 A (140 μF)

Motoren 1380 VA

Inschakelstroom 200 μs max. 800 A

Inschakelstroom 20 ms max. 165 A

Lamplasten

Gloeilampen 2300 W

HV-halogeenlampen 2300 W

HV-LED-lampen max. 400 W

LV-halogeenlampen met elektronische 1500 W trafo's

LV-halogeenlampen met inductieve trafo 1200 VA

Compacte neonlampen

niet gecompenseerd 1000 W

parallel gecompenseerd 1160 W (140 μF)

Inbouwbreedte

Best.-nr. 089160 72 mm / 4 TE

Best.-nr. 089177 144 mm / 8 TE

Best.-nr. 089184 216 mm / 12 TE

Gewicht

Best.-nr. 089160 ca. 230 g

Best.-nr. 089177 ca. 500 g

Best.-nr. 089184 ca. 740 g

Klembare leidingdoorsnedes

massief 0,5 ... 4 mm ^2

soepel zonder adereindhuls 0,5 ... 4 mm²

soepel met adereindhuls 0,5 ... 2,5 mm²

Omgevingscondities

Omgevingstemperatuur -5 ... +45 °C

Opslag-/transporttemperatuur -25 ... +70 °C

Aanhaalmoment schroefklemmen max. 0,8 Nm

7 Garantie

Technische en formele veranderingen aan het product, voor zover deze de technische vooruitgang dienen, zijn voorbehouden.

Wij bieden garantie in het kader van de wettelijke bepalingen.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Telefon [phone]

www.steinel.de

[e-mail]

Bruksanvisning

Universal Actuator UA6 KNX-S

Art.-nr. 089160

Universal Actuator UA16 KNX-S

Art.-nr. 089177

Universal Actuator UA24 KNX-S

Art.-nr. 089184

Innholdsfortegnelse
