BRUKSANVISNING UA16 KNX STEINEL

1 Sikkerhetsinformasjon 3
2 Apparatets oppbygning.... 3
3 Funksjon 3
4 Betjening.... 5
5 Informasjon for autoriserte elektrikere 9
5.1 Montering og elektrisk tilkobling.... 9
5.2 Igangsetting 11
6 Tekniske data 12
7 Garanti.... 14

1 Sikkerhetsinformasjon

Montering og tilkobling av elektriske apparater må kun gjennomføres av elektrikere.

Fare for alvorlige personskader, brann og materielle skader. Les driftshåndboken, og følg den.

Fare for elektrisk støt i SELV- eller PELV-installasjonen. Ikke koble til forbrukere for nettspenning og SELV/PELV sammen på apparatet.

Dersom flere motorer parallellkobles til én utgang, skal opplysningene fra produsenten følges, eventuelt skal det brukes et skillerelé. Motorer kan bli ødelagt.

Bruk kun persiennemotorer med mekaniske eller elektroniske endebrytere. Kontroller at endebryterne står i riktig stilling. Les gjennom opplysningene fra motorprodusentene. Apparatet kan skades.

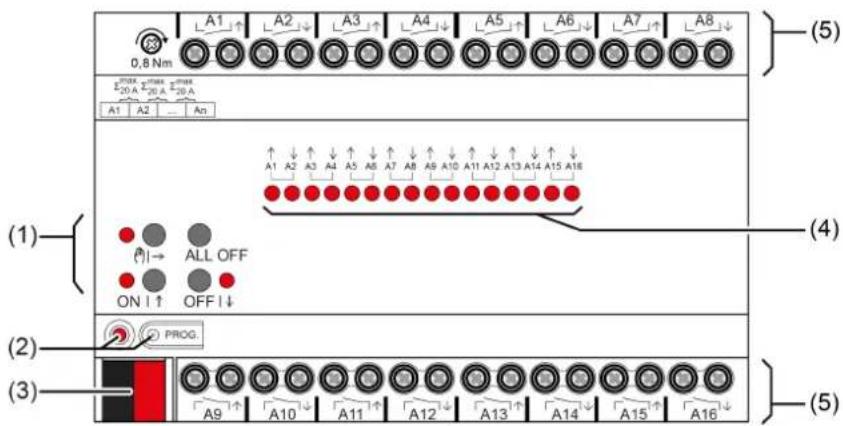

2 Apparatets oppbygning

0,8 Nm A1 A2 ... An (5) (1) ALL OFF ON I ↑ OFF I ↓ (4) (2) PROG. (3) A9 A10 A11 A12 A13 A14 A15 A16 (5)

Bilde 1: Apparatets oppbygning

(1) Tastefelt for manuell betjening
(2) Programmeringstast og -LED
(3) KNX-tilkobling
(4) Status-LED-utganger
(5) Tilkobling av forbrukere (reléutganger)

3 Funksjon

Systeminformasjon

Dette apparatet er et produkt i KNX-systemet og overholder KNX-retningslinjene. Man forutsetter at brukeren har detaljerte fagkunnskaper for forståelse av apparatets funksjon etter deltakelse på KNX-kurs.

Apparatets funksjon er programvareavhengig. Detaljerte informasjoner angående programvareversjoner og respektivt funksjonsomfang og programvaren selv finner du i produsentens produktdatabase.

Apparatet kan oppdateres. Fastvareoppdateringer kan enkelt gjøres med STEINEL KNX Service App (ekstra programvare).

Apparatet er KNX Data Secure kompatibelt. KNX Data Secure gir beskyttelse mot manipulering innen bygningsautomatisering, og kan konfigureres i ETS-prosjektet. Det forutsettes at brukeren har detaljert fagkunnskap. For sikker igangsetting trenger man et apparatsertifikat som er festet på apparatet. I løpet av monteringen skal apparatsertifikatet fjernes fra apparatet og oppbevares på et trygt sted.

Planlegging, installasjon og igangsetting av apparatet skjer ved hjelp av ETS fra versjon 5.7.3.

Forskriftsmessig bruk

– Kobling av elektriske forbrukere via potensialfrie kontakter
– Kobling av elektrisk drevne sjalusier, rullegardiner, markiser og lignende forheng
- Montering i underfordeling på DIN-skinne iht. DIN EN 60715

Produktegenskaper

– Utganger kan betjenes manuelt, byggeplassdrift
- Manuelt skifte mellom sjalusidrift og koblingsdrift uten igangsetting
– Tilbakemelding i manuell drift og i bussdrift
- Sperring av enkeltutganger manuelt eller per buss
- Statustilbakemelding (f.eks. vindalarm)
- KNX Data Secure kompatibelt
- Kan oppdateres med STEINEL KNX Service App

Egenskaper bryterdrift

– Lukker- eller åpnerdrift
– Tilbakemeldingsfunksjon
– Tilknytnings- eller obligatorisk funksjon
– Sentral koblingsfunksjoner med samletilbakemelding
– Tidsfunksjoner; inn- og utkoblingsforsinkelse, trappelysbryter med forvarselfunksjon
- Scenefunksjon
- Driftstimeteller

Egenskaper sjalusidrift

– Egnet for AC-motorer 110...230 V

• Driftsformene "Persienne med lamell", "Rullegardin/markise", "Luftespjeld/takvindu"
  – Forhengsposisjon kan aktiveres direkte
  – Lamellstilling kan aktiveres direkte
  – Tilbakemelding om kjøringstilstand, forhengsposisjon og lamellstilling
  – Tvangsjustering utført av overordnet styring
  – Sikkerhetsfunksjon: Tre uavhengige vindalarmer, regnalarm, frostalarm
  – Solskjermingsfunksjon med oppvarmings-/avkjølingsautomatikk
  – Sperrefunksjon (utestengningsbeskyttelse)
• Scenefunksjon

Egenskaper logikk

• Logikkgitter
• Konverter (konvertering)
• Sperreledd
• Komparator
  – Grenseverdibryter

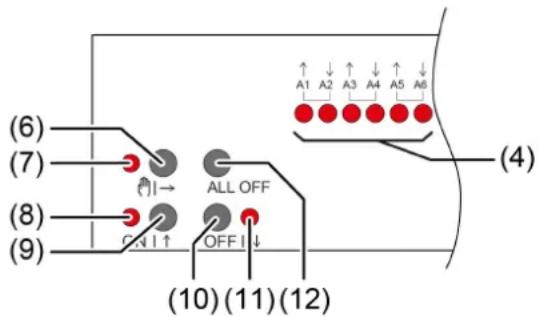

4 Betjening

(6) (7) (8) (9) ALL OFF OFF (10) (11) (12) A1 A2 A3 A4 A5 A6 (4)

Bilde 2: Betjeningselementer

(4) Status-LED-utganger
PÅ: Reléutgang lukket
AV: Reléutgang åpnet
Blinker sakte: Utgang valgt ved manuell drift
Blinker fort: Utgangen er sperret via permanent manuell drift
(6) Tast 📋|→
Manuell betjening
(7) LED 📋→
PÅ: Permanent manuell drift aktiv / Blinker: Midlertidig manuell drift aktiv
(8) LED ON|↑
PÅ: Reléutganger lukket, manuell drift aktiv

(9) Tast ON|↑

Lang: Kjør forhenget opp

(10) Tast OFF↓

Kort: Slå av, justere lameller eller stopp.

Lang: Kjør forhenget ned

(11) LED OFF↓

PÅ: Reléutganger åpnet, manuell drift aktiv

(12) Tast ALL OFF

Åpne alle reléutganger, stopp drev

Ved betjening med tastefelt skiller apparatet mellom kort og langt trykk.

– Kort: Trykk kortere enn 1 s

– Langt: Trykk mellom 1 og 5 s

i Ved koblingsdrift skille apparatet mellom driftsformene "Lukker" og "Åpner".

Tastene (9 + 10) kobles om ved aktivering av koblingstilstand:

Lukker: Slå på = Lukk relé, Slå av = Åpne relé

Åpner: Slå på = Åpne relé, Slå av = Lukk relé

LED (4 + 8 + 11) viser alltid relétilstand.

i LED (4) viser tilstanden for utgangene valgfritt kun midlertidig

(parameteravhengig).

Driftstyper

– Bussdrift: Betjening via tastsensorer eller andre bussapparater

– Midlertidig manuell drift: Manuell betjening på stedet med tastefelt, automatisk retur til bussdrift

- Permanent manuell drift: Kun manuell styring på apparatet

i Etter at bussen har sviktet og er i bruk igjen, kobler apparatet til bussdrift.

i Manuell drift kan sperres via busstelegram i løpende drift.

Koble inn midlertidig manuell drift

LED Ⓞ→ (7) blinker, LED A1... (4) for utgangen eller utgangsparet som konfigureres først blinker.

Midlertidig manuell drift er slått på.

i Etter fem sekunder uten at det trykkes på noen taster, går aktuatoren

automatisk tilbake til bussdrift.

Koble ut midlertidig manuell drift

Apparatet er i midlertidig manuell drift.

■ 5 s ingen aktivering.

- eller -

■ Trykk kort på tasten Ⓞ|→ (6) til aktuatoren går ut av midlertidig manuell drift.

Status-LED A1... (4) blinker ikke lenger, men viser relé-status.

Midlertidig manuell drift er slått av.

Koblingsutganger: Avhengig av programmering kobler utgangsreléet inn den aktive posisjonen när manuell drift avsluttes, f.eks. tilknytning.

Sjalusiutganger: Avhengig av programmeringen kjører forhengene i aktiv posisjon när den manuelle driften avsluttes, f.eks. sikkerhets- eller solskjermingsposisjon.

■ Trykk inn tasten 📋→ (6) i minst 5 s.

LED ⬇→ (7) lyser, LED A1... (4) for utgangen eller utgangsparet som konfigureres først blinker.

Permanent manuell drift er slått på.

Koble ut permanent manuell drift

Apparatet er i permanent manuell drift.

■ Trykk inn tasten ⚙|→ (6) i minst 5 s.

LED-en (m)→ (7) er av.

Permanent manuell drift er slått av. Bussdriften er slått på.

Koblingsutganger: Avhengig av programmering kobler utgangsreléet inn den aktive posisjonen när manuell drift avsluttes, f.eks. tilknytning.

Sjalusiutganger: Avhengig av programmeringen kjører forhengene i aktiv posisjon når den manuelle driften avsluttes, f.eks. sikkerhets- eller solskjermingsposisjon.

Betjene utgang i manuell drift

■ Aktiver midlertidig eller permanent manuell drift.

■ Trykk på tasten ⬇|→ (6) så ofte, til LED A1... (4) til utgangen eller utgangsparet som er valgt blinker.

■ Trykk på tasten ON|↑ (9) eller OFF|↓ (10).

Lang: Kjør forhenget opp/ned.

LED ON|↑ (8) PÅ: Reléutgang lukket

LED OFF|↓ (7) PÅ: Reléutgang åpnet

Midlertidig manuell drift: Når alle utganger er kjørt igjennom går apparatet ut av manuell drift etter nytt trykk.

Slå av alle utganger / Stans alle forheng

Apparatet er i permanent manuell drift.

Koblingsutganger: Alle utganger kobles ut (driftsformen lukker: reléutgang åpnet / driftsformen åpner: reléutgang lukket).

Sjalusiutganger: Alle forheng stanser.

Sperre utganger

Apparatet er i permanent manuell drift. Busstyring kan sperres (ETS-parameter).

■ Trykk på tasten ⬇→ (6) så ofte, til LED A1... (4) til utgangen eller utgangsparet som er valgt blinker.
■ Trykk samtidig på tastene ON|↑ (9) og OFF|↓ (10) i minst 5 s.

Den utvalgte utgangen er sperret.

Status-LED A1... (4) til utgangen eller utgangsparet som er valgt blinker raskt.

i En sperret utgang kan betjenes i manuell drift.

Fjerne sperring av utganger

Apparatet er i permanent manuell drift. En eller flere utganger ble sperret ved manuell drift.

■ Trykk på tasten ⚡l→ (6) til du har valgt utgangen eller utgangsparet som skal låses opp.
■ Trykk samtidig på tastene ON|↑ (9) og OFF|↓ (10) i minst 5 s.

Sperringen er opphevet.

LED A1... (4) til utgangen eller utgangsparet som er valgt blinker sakte.

Skifte mellom persiennedrift og koblingsdrift

Apparatet er ikke tatt i drift

■ Aktiver permanent manuell drift.
■ Trykk på tasten ⬇→ (1) så ofte, til LED A1... (8) til utgangen eller utgangsparet som er valgt blinker.

■ Trykk tast ⬇|→ (1) og ON|↑ (4) og OFF|↓ (5) samtidig i ca. 5 s. Koblingsdrift: Begge status-LED-lysene A1... (8) til utgangsparet lyser. Sjalusidrift: Begge status-LED-lysene A1... (8) til utgangsparet blinker vekselvis.
■ Trykk samtidig på tasten ON|↑ (4) og OFF|↓ (5). Skifte utganger mellom koblingsdrift og sjalusidrift. Begge status-LED-lys A1... (8) viser aktuell driftsform.
■ Trykk tast Ⓞ|→ (1) og ON|↑ (4) og OFF|↓ (5) samtidig i ca. 5 s. Driftsmodusskifte avsluttes, permanent hånddrift er aktivert.
■ Trykk på tasten Ⓞ|→ (1) i ca. 5 s. Driftsmodusskifte avsluttes, permanent hånddrift er deaktivert.

5 Informasjon for autoriserte elektrikere

FARE!

Livsfare grunnet elektrisk støt.

Frigjør apparatet. Dekk til spenningsførende deler.

5.1 Montering og elektrisk tilkobling

Montere apparatet

Ved Secure-drift (forutsetninger):

– Sikker igangsetting er aktivert i ETS.
- Enhetssertifikat skrevet inn / skannet eller lagt til i ETS-prosjektet. Det anbefales å bruke et høyoppløselig kamera til å skanne QR-koden.
– Dokumenter alle passord og oppbevar dem på et trygt sted.

Følg med på omgivelsestemperaturen. Sørg for tilstrekkelig kjøling.

Bilde 3: Apparattilkobling (tilkoblingseksempel)

■ Koble til bussledningen med KNX tilkoblingsklemme med riktig polaritet.
■ For beskyttelse mot farlige spenninger må hetten settes på. KNX-tilkoblingen.
■ Koble til last i henhold til tilkoblingseksemplet. To reléutganger ved siden av hverandre utgjør én persienneutgang.

Total strøm som kan belastes nærliggende utganger er maksimalt 20 A.

Σmax. 20A Σmax. 20A Σmax. 20A A1 A2 ... An

Bilde 4: Total strøm som kan belastes nærliggende utganger

5.2 Igangsetting

Ta i drift apparatet

HINT!

Feil lastkontroll på grunn av udefinert reléstatus ved levering.

Fare for ødeleggelse av tilkoblede drivmotorer.

Ved igangsetting skal det før lasttilkobling via anlegging av KNX-busspenningen sikres at alle relekontaktene er åpnet. Følg igangkjøringssekvensen!

■ Slå på KNX-busspenningen.
■ Vent ca. 10 s.
■ Koble til belastningskretser.

i Leveringstilstand: Mulig å betjene utgangene med manuell betjening. Utganger er innstilt som sjalusiutganger.

Laste inn fysikalsk adresse og applikasjonsprogram

■ For koblet last må utganger parametriseres som koblingsutgang.
■ For sjalusidrift må utganger parametriseres som persienneutgang.
■ Ved sjalusidrift: Mål kjøretiden for forheng og lamell, og før den opp i parameterinnstillingen.
■ Trykk på programmeringstasten.
Programmerings-LED-en lyser.
■ Laste inn fysikalsk adresse og applikasjonsprogram med ETS.

Safe-State-modus

Safe-State-modusen stopper utførelsen av det lastede applikasjonsprogrammet.

Bare systemprogramvaren til apparatet fortsetter å fungere. ETS-diagnosefunksjoner og programmering av apparatet er mulig. Manuell betjening er ikke mulig.

Aktivere Safe-State-modus

■ Slå av busspenningen eller trekk ut KNX-tilkoblingsklemmen.
■ Vent ca. 15 s.
■ Trykk på programmeringstasten, og hold den.
■ Slå på busspenningen eller sett på KNX-tilkoblingsklemmen. Ikke slipp programmeringstasten før programmerings-LED-en begynner å blinke sakte.
Safe-State-modus er aktivert.

Ved å trykke på programmeringstasten en gang til kan programmeringsmodus slås på og av som vanlig også i Safe State Mode. Programmerings-LED vil avslutte blinkingen ved aktiv programmeringsmodus.

Deaktivere Safe-State-modus

■ Slå av busspenningen (vent ca. 15 s) eller utfør ETS-programmeringsprosedyren.

Master-omstart

Master-omstart tilbakestiller apparatet til grunninnstillingene (fysisk adresse 15.15.255, fastvaren blir værende). Apparatet må deretter igangsettes på nytt med ETS. Manuell betjening er mulig.

Ved Secure-drift: En Master-omstart deaktiverer apparatsikkerheten. Apparatet kan deretter med apparatsertifikatet igangsettes på nytt.

Utføre Master-omstart

Forutsetning: Safe-State-modus er aktivert.

■ Trykk på programmeringstasten, og hold den > 5 s.

Programmerings-LED-en blinker raskt.

Apparatet foretar en Master-omstart, startes på ny og er klar for drift igjen etter ca. 5 s.

Tilbakestille apparatet på fabrikkinnstillingene

Med STEINEL KNX Service App kan apparatet tilbakestilles til fabrikkinnstillinger. Denne funksjoner bruker fastvaren i apparatet som var aktiv ved levering (leveringstilstand). Ved å tilbakestille apparatet til fabrikkinnstillingene mister enheten den fysiske adressen og konfigurasjonen.

6 Tekniske data

KNX

KNX-medium TP256

Igangsettingsmodus S-modus

Nominell spenning KNX DC 21 ... 32 V SELV

Strømopptak KNX

Best.nr. 089160, 089177 5 ... 18 mA

Best.nr. 089184 5 ... 24 mA

Utganger

Koblingsspenning AC 250 V \~

Koplingsstrøm AC1 16 A

Lamper med lysstoffrør 16 AX

Strømbelastningsevne

Naboutganger Σ 20 A

Last per utgang

Ohmsk last 3000 W

Kapasitiv last maks. 16 A (140 μF)

Motorer 1380 VA

Innkoblingsstrøm 200 μs maks. 800 A

Innkoblingsstrøm 20 ms maks. 165 A

Lampelast

Glødelamper 2300 W

Høyvoltshalogenlamper 2300 W

fintrådet uten åreendehylse 0,5 ... 4 mm²

fintrådet med åreendehylse 0,5 ... 2,5 mm²

Omgivelsesbetingelser

Omgivelsestemperatur -5 ... +45 °C

Lagrings-/transporttemperatur -25 ... +70 °C

Tiltrekkingsmoment skruklemmer maks. 0,8 Nm

7 Garanti

Vi forbeholder oss retten til å foreta endringer på produktet som tjener tekniske fremskritt.

Vi gir garanti innenfor rammen av gjeldende lovgivning.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz
