BRUKSANVISNING UA6 KNX STEINEL

Inn holdsfortegnelse

1Sikkerhetsinformasjon 3
2 Apparats opbygning 3
3 Funksjon 3
4 Betjening. 5
5 Informasjon for autoriserte elektrikere 9

5.1 Montering og elektrisk tilkobling 9
5.2 lgangsetting 11

6 Tekniske data 12
7 Garanti 14

1 Sikkerhetsinformasjon

Montering og tilkobling av elektriske apparater mA kun gjennomfores av elektrikere.

Fare for alvorlige personskader, brann og materielle skader. Les driftshandboken, og folog den.

Fare for elektrisk støt i SELV-ller PELV-installasjonen. Ikke koble til forbrukere for nettpenning og SELV/PELV sammen på apparatet.

Dersom flere motorer parallellkobles til en utgang, skal opplysningene fra produsenten ffolges, eventuelt skal det brukes et skillerelé. Motorer kan bl odelagt.

Bruk kun persiennemotorer med mekaniske eller elektroniske endebrytere. Kontroller at endebryterne stär i riktig stilling. Les gjennom opplysningene fra motorprodusentene. Apparatet kan skades.

Trefasemotorerkalikkekoblestil.Apparatetkanskades.

2 Apparatets oppbygning

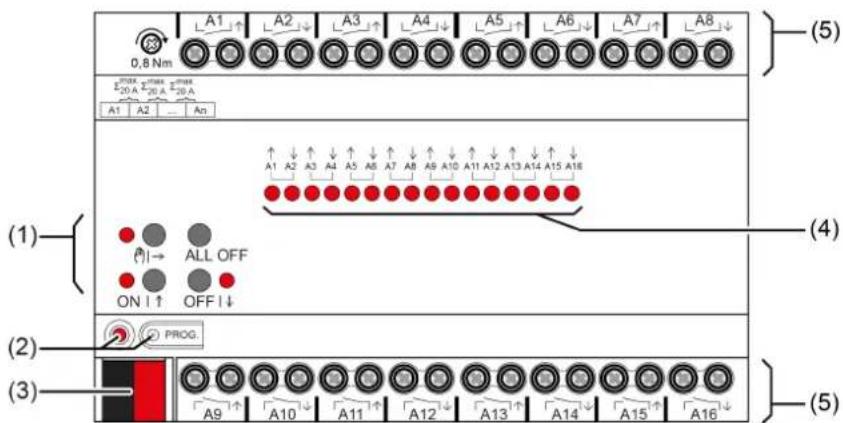

Bilde 1: Apparats oppbygning

(1) Tastefelt for manuell betjening
(2)Programmeringstast og -LED
(3) KNX-tilkobling
(4) Status-LED-utganger
(5) Tilkobling av forbrukere (reléutganger)

3 Funksjon

Systeminformasjon

Dette apparatet er et produit i KNX-systemet og overholder KNX-retningslinjene. Man forutsetter at brukeren har detaljerte fagkunnskaper for forstaelse av apparatets funksjon etter deltakelse på KNX-kurs.

Apparats funksjon er programvareavhengig. Detaljerte informasjoner angaende programvareversjoner og respektiv funksjonsomfang og programvaren selv finner du i produsentens produktdatabase.

Apparatet kan oppdateres. Fastvareoppateringer kan enkelt gjores med STEINEL KNX Service App (ekstra programvare).

Apparatet er KNX Data Secure kompatibelt. KNX Data Secure gir beskyttelse mot manipulering innen bygningsautomatisering, og kan konfigureres i ETS-prosjektet. Det forutsettes atBrukeren har detailjert fagkunnskap. For sikker igangsetting trenger man et apparatsertifikat som er festet pa apparatet. I lopet av monteringen skal apparatsertifikatet fjernes fra apparatet og oppbevares pa et trygt sted.

Planlegging, installations og igangsetting av apparatet skjer ved hjelp av ETS fra versjon 5.7.3.

Forskriiftsmessig bruk

Kobling av elektriske forbrukere via potensialfrie kontakter
- Kobling av elektrisk drevne sjalusier, rullegardiner, markiser og lignende forheng
- Montering i underfordereling på DIN-skinne iht. DIN EN 60715

Produktegenskaper

• Utganger kan betjenes manuelt, byggeplassdrift
• Manuelt skifte mellom sjalusidrift og koblingsdrift uten igangsetting
• Tilbakemelding i manuell drift og i bussdrift
• Sperring av enkeltutganger manuelt aller per buss
• Statustilbakemelding (f.eks. vindalarm)
• KNX Data Secure kompatibelt
• Kan oppdateres med STEINEL KNX Service App

Egenskaper bryterdrift

Lukker-ller apnerdrift
- Tilbakemeldingsfunksjon
Tilknytnings-ller obligatorisk funksjon
- Sentral koblingsfunksjoner med samletilbakemelding
- Tidsfunksjoner; inn- og utkoblingsforsinkelse, trappelysbryter med forvarselfunksjon
- Scenefunksjon
- Driftstimeteller

Egenskaper sjalusidrift

Egnet for AC-motorer 110...230 V

• Driftsformene "Persienne med lamell", "Rullegardin/markise", "Luftespjeld/takvindu"
• Forhengsposition kan aktiveres direkte
  -Lamellstilling kan aktiveres direkte
• Tilbakemelding om kjøringstilstand, forhengspositionjön og lamellstilling
  -Tvangsjustering utfør av overordnet styring
• Sikkerhetsfunksjon: Tre uavhengige vindalarmer, regnalarm, frostalarm
• Solskermingsfunksjon med oppvarmings-/avkjølingsautomatikk
• Sperrefunksjon (utestengningsbeskyttelse)
• Scenefunksjon

Egenskaper logikk

• Logikgitter
• Konverter (konvertering)
• Sperreledd
• Komparator
  Grenseverdibryter

4 Betjening

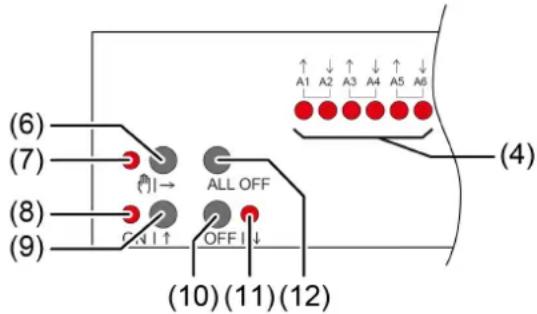

Bilde 2: Betjeningselementer

(4) Status-LED-utganger

Blinker sakte: Utgang valgt ved manuell drift

Blinker fort: Utgangen er sperret via permanent manuell drift

(6)Tast 日

Manuell betjening

(7)LED 出

Lang: Kjør forhengepp

(10)Tast OFFI↓

Kort: Slå av, justere lameller aller stopp.

Lang: Kjør forhenge tned

(11)LED OFF↓

PÅ: Reléutganger Åpnet, manuell drift aktiv

(12) Tast ALL OFF

Apne alle reléutganger, stopp drev

Ved betjening med tastefelt skiller apparatet mellom kort og langt trykk.

Kort: Trykk kortere enn 1 s
Langt: Trykk mellom 1 og 5 s

i Ved koblingsdrift skille apparatet mellom driftsformene "Lukker" og "Apner".

Tastene (9 + 10) kobles om ved aktivering av koblingstilstand:

Lukker: Sla pa = Lukk relé, Sla av = Apne relé

Apner: Sla pa = Apne relé, Sla av = Lukk relé

LED (4 + 8 + 11) viser alltid relétilstand.

i LED (4) viser tilstanden for utgangene valgfritt kun midlertidig

(parameravhengig).

Driftstyper

• Bussdrift: Betjening via tastensorer aller andre bussapparater

• Midlertidig manuell drift: Manuell betjening på stedet med tastefelt, automatisk回归 til bussdrift

• Permanent manuell drift: Kun manuell styring på apparatet

I manuell drift er bussdrift ikke mulig.
i Etter at bussen har sviktet og er i bruk igjen, kobler apparatet til bussdrift.
i Manuell drift kan sperres via busstelegram i Iopende drift.

Koble inn midlertidig manuell drift

LED | (7) blinker, LED A1... (4) for utgangen ell utgangsparet som

i Etter fem sekunder uten at det trykkes pa noen taster, gär aktuatoren

automatismtilbaketilbussdrift.

Koble ut midlertidig manuell drift

Apparatet er midlertidig manuell drift.

5singenaktivering.

-eller

Trykk kort pa tasten (6) til aktuatoren gar ut av midlertidig manuell drift.

Status-LED A1... (4) blinker ilke lenger, men viser relé-status.

Midlertidig manuell drift er slatt av.

Koblingsutganger: Avhengig av programmering kobler utgangsreléet inn den aktive posisjonen när manuell drift avsluttes, f.eks. tilknytning.

Sjalusiutganger: Avhengig av programmeringen kjorer forhengene i aktiv posisjon när den manuelle driften avsluttes, f.eks. sikkerhets- aller solskjermingsposisjon.

LED | (7) lyser, LED A1... (4) for utgangen ell er utgangsparet som konfigureres først blinker.

Permanent manuell drift er slatt pa.

Koble ut permanent manuell drift

Apparatet er i permanent manuell drift.

Trykk inn taste n 6 i minst 5 s.

LED-en (7) er av.

Permanent manuell drift er slatt av. Bussdriften er slatt pa.

Koblingsutganger: Avhengig av programmering kobler utgangsreléet inn den aktive posisjonen när manuell drift avsluttes, f.eks. tilknytning.

Sjalusiutganger: Avhengig av programmeringen kjører forhengene i aktiv posisjon när den manuelle driften avsluttes, f.eks. sikkerhets- aller solskjermingsposisjon.

Betjene utgang i manuell drift

Aktiver midlertidig aller permanent manuell drift.

Trykk på tasten | (6) sä ofte, til LED A1... (4) til utgangen eller utgangsparet som er valgt blinker.

Trykk pátasten ONI↑ (9)eller OFF↓(10).

Lang: Kjør forhengeit opp/ned.

LED ON|↑ (8) PÅ: Reléutgang lukket

LED OFF↓ (7) PÅ: Reléutgang Åpnet

i Midlertidig manuell drift: Nár alle utganger er kjørt igjennom gár apparatet ut av manuell drift fetter nytt trykk.

Slá av alle utganger / Stans alle forheng

Apparatet er i permanent manuell drift.

Trykk paa ALL OFF (12).

Koblingsutganger: Alle utganger kobles ut (driftsformen lukker: reliutgang apnet / driftsformen apner: reliutgang lukket).

Sjalusiutganger: Alle forheng stanser.

Sperre utganger

Apparatet er i permanent manuell drift. Busstyring kan sperres (ETS-parameter).

Trykk på tasten | (6) sa ofte, til LED A1... (4) til utgangen eller utgangsparet som er valgt blinker.
Trykk samtidig på tastene ON|↑ (9) og OFF|↓ (10) i minst 5 s.

Den utvalgte utgangen er sperret.

Status-LED A1... (4) til utgangen ell er utgangsparet som er valgt blinker raskt.

En sperret utgang kan betjenes i manuell drift.

Fjerne sperring av utganger

Apparatet er i permanent manuell drift. En ull flere utganger ble sperret ved manuell drift.

Trykk på tasten | (6) til du har valgt utgangen eller utgangsparet som skal lases opp.
Trykk samtidig på tastene ON|↑ (9) og OFF|↓ (10) i minst 5 s.

Sperringen er opphevet.

LED A1... (4) til utgangen aller utgangsparet som er valgt blinker sakte.

Skifte mellom persiennedrift og koblingsdrift

Apparatet er seks tatt i drift

Aktiver permanent manuell drift.
Trykk pa tasten (1) sa ofte, til LED A1... (8) til utgangen aller utgangsparet som er valgt blinker.

Trykk tast | (1) og ON|↑ (4) og OFF|↓ (5) samtidig i ca. 5 s.

Koblingsdrift: Begge status-LED-lysene A1... (8) til utgangsparet lyser.

Sjalusidrift: Begge status-LED-lysene A1... (8) til utgangsparet blinker vekselvis.

Trykk samtidig pà tasten ON|↑ (4) og OFF↓ (5).

Skifte utganger mellom koblingsdrift og sjalusidrift.

Begge status-LED-lys A1... (8) viser aktuell driftsform.

Trykktast | (4)ogOFF↓(5)samtidigica.5s.

Driftsmodusskiffe avsluttes, permanent handdrift er aktivert.

Trykk patasten (1) i ca. 5 s.

Driftsmodusskiffe avsluttes, permanent handdrift er deaktivert.

5 Informasjon for autoriserte elektrikere

FARE!

Livsfare grunnet elektrisk støt.

Frigjør apparatet. Dekk til spenningsførende deler.

5.1 Montering og elektrisk tinkobling

Montere apparatet

Ved Secure-drift (forutsetninger):

• Sikker igangsetting er aktivert i ETS.

• Enhetssertifikat skrevet inn / skannet aller lagt til i ETS-prosjektet. Det anbefales Å bruke et høyoppløselig kamera til Å skanne QR-koden.

• Dokumenter alle passord og oppbevar dem pa et trygt sted.

Følg med på omgivelsestemperaturen. Sørg for tilstrekkelig kjøling.

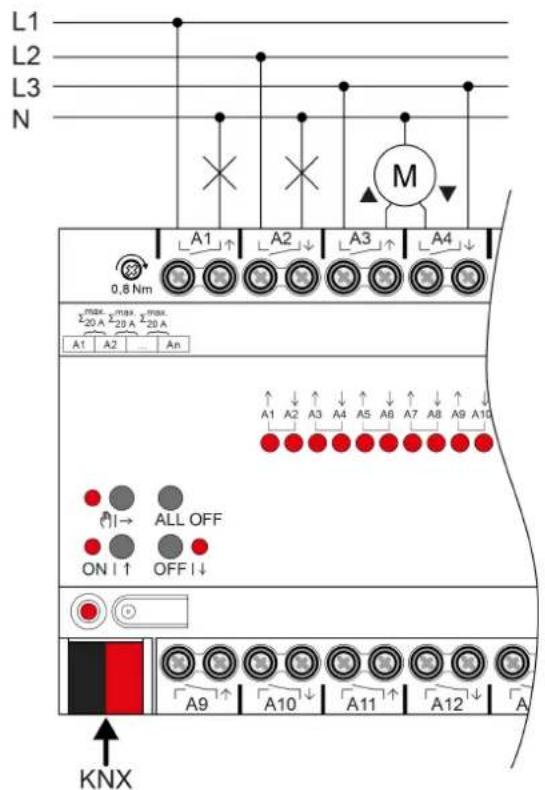

Bilde 3: Apparattilkobling (tilkoblingseksempel)

■ Koble til bussledningen med KNX tilkoblingsklemme med riktig polaritet.
For beskyttelse mot farlige spenninger ma hetten settes pa. KNX-tilkoblingen.
■ Koble til last i henhold til tilkoblingseksemplet. To reléutganger ved sider av hverandre utgjör en persienneutgang.

Total ström som kan belastes nærliggende utganger er maksimalt 20 A.

Bilde 4: Total strøm som kan belastesærliggende utganger

5.2 lgangsetting

Ta i drift apparatuset

HINT!

Feil lastkontroll på grunn av udefinert reléstatus ved levering.

Fare for odeleggelse av tilkoblede drivmotorer.

Ved igangsetting skal det før lasttilkobling via anlegging av KNX-busspenningen sikres at alle relekontaktene er apnet. Følg igangkjøringssekvensen!

Slà pá KNX-busspenningen.
Vent ca. 10 s.
■ Koble til belastningskretser.

Leveringstilstand: Mulig a betjene utgangene med manuell betjening. Utganger er innstilt som sjalusuitganger.

Laste inn fysikalsk adresse og applikasjonsprogram

For koblet last ma utganger parametriseres som koblingsutgang.
For sjalusidrift mä utganger parametriseres som persienneutgang.
Ved sjalusidrift: Mål kjøretiden for forheng og lamell, og før den opp i parameterinnstillingen.
Trykk paa programmeringstasten.

Programmerings-LED-en lyser.

Laste inn fysikalsk adresse og applikasjonsprogram med ETS.

Safe-State-modus

Safe-State-modusen stopper utforelsen av det lastede applikasjonsprogrammet.

Bare systemprogramvaren til apparatet fortsetter Å fungere. ETS-diagnosefunksjoner og programmering av apparatet er mulig. Manuell betjening er ikke mulig.

Aktivere Safe-State-modus

Slá av buusspenningen aller trekk ut KNX-tilkoblingsklemmen.
- Vent ca. 15 s.
Trykk pa programmeringstasten, og hold den.
- Slå på busspenningen eller sett på KNX-tilkoblingsklemmen. Ikke slipp programmeringstaten För programmerings-LED-en begynner Å blinke sakte. Safe-State-modus er aktivert.

Ved Å trykke på programmeringstasten en gang til kan programmeringsmodus slås på og av som vanlig ögså i Safe State Mode. Programmerings-LED vil avslutte blinkingingen ved aktiv programmeringsmodus.

Deaktivere Safe-State-modus

• Slå av buusspenningen (vent ca. 15 s) eller utfør ETS-programmeringsprosedyren.

Master-omstart

Master-omstart tilbakerstiller apparatet til grunninnstillingene (fysisk adressse 15.15.255, fastvaren blir varende). Apparatet ma deretter igangsettes pa nytt med ETS. Manuell betjening er mulig.

Ved Secure-drift: En Master-omstart deaktiverer apparatsikkerheten. Apparatet kan deretter med apparatsertifikatet igangsettes på nytt.

Apparatet foretar en Master-omstart, startes pa ny og er klar for drift igjen etter ca. 5 s.

Tilbakestille apparatet på fabrikkinnstillingene

Med STEINEL KNX Service App kan apparatet tilbakerstilles til fabrikkinstillinger. Denne funksjoner bruker fastvaren i apparatet som var aktiv ved levering (leveringstilstand). Ved a tilbakerstille apparatet til fabrikkinstillingene mister eheten den fysiske adressen og konfigurasjonen.

6 Tekniske data

KNX

KNX-medium TP256

Igangsettingsmodus S-modus

Nominell spanning KNX DC 21 ... 32 V SELV

Strömopptak KNX

Best.nr. 089160, 089177 5 ... 18 mA

Best.nr. 089184 5 ... 24 mA

Utganger

Koblingsspenning AC 250 V ~

Koplingsstrøm AC1 16 A

Lamper med lysstoffrør 16 AX

Strømbelastningsevne

Naboutganger 20A

Last per utgang

Ohmsk last 3000 W

Kaposiiv last maks. 16 A (140 F)

Motorer 1380 VA

Innkoblingsstrøm 200 μs maks. 800 A

Innkoblingsstrøm 20 ms maks. 165 A

Lampelast

Glodelamper 2300 W

Lavvoltshalogenlamper med induktiv transformer

Kompaktlysrør

ukompensert 1000 W

parallellkompensert 1160 W (140 F)

Monteringsbredde

Best.nr. 089160 72 mm/4 TE

Best.nr. 089177 144 mm / 8 TE

Best.nr. 089184 216 mm / 12 TE

Vekt

Best.nr. 089160 ca. 230 g

Best.nr. 089177 ca. 500 g

Best.nr. 089184 ca. 740 g

Klembare ledertverrsnitt

enkel ledning 0,5 ... 4 mm²

fintradet uten areendehylse 0,5 ... 4 mm²

fintradet med areendehylse 0,5 ... 2,5 mm²

Omgivelsesbetingelser

Omgivelsestemperatur

Lagrings-/transporttemperature

Tiltrekkingsmoment skruklemmer

1500W

1200 VA

-5...+45°C

-25…+70°C

maks. 0,8 Nm

7 Garanti
