BEDIENUNGSANLEITUNG UA6 KNX STEINEL

1 Sicherheitshinweise 3
2 Geräteaufbau 3
3 Funktion 4
4 Bedienung 5
5 Informationen fur Elektrofachkräfte 9

5.1 Montage und elektrischer Anschluss 9
5.2 Inbetriebnahme 11

6 Technische Daten 12
7 Gewährleistung 14

1 Sicherheitshinweise

Montage und Anschluss elektrischer Geräte)dürfen nur durch Elektrofachkräfte erfolgen.

Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.

Gefahr durch elektrischen Schlag an der SELV/PELV-Installation. Verbraucher für Netzspannung und SELV/PELV nicht gemeinsam an das Gerät anschließen.

Sollen mehrere Motoren an einem Ausgang parallelgeschaltet werden, unbedingt An-gaben der Hersteller beachten, gegebenenfalls Trennrelais verwenden. Motoren kon-nen zerstört werden.

Nur Jalousiemotoren mit mechanischen oder elektronischen Endlagenschaltern verwenden. Endlagenschalter auf korrekte Justierung prufen. Angaben der Motorenhersteller beachten. Gerät kann beschädigt werden.

Keine Drehstrommotoren anschließen. Gerät kann beschädigt werden.

These Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

2 Geräteaufbau

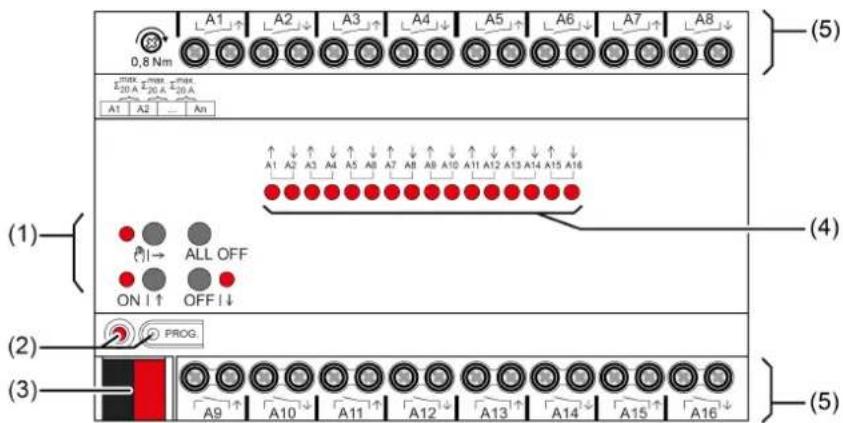

Bild 1: Geräteaufbau

(1) Tastenfeld für Handbedienung
(2) Programmiertaste und -LED
(3) KNX Anschluss
(4) Status-LED Ausgänge
(5) Anschlüsse Verbraucher (Relaisausgabe)

3 Funktion

Systeminformation

Dieses Gerät ist ein Produkt des KNX Systems und entspricht den KNX Richtlinien. Detaillierte Fachkenntnisse durch KNX Schulungen werden zum Verständnis vorausgesetzt.

Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnahmen.

Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der STEINEL KNX Service App (Zusatzsoftware) durchgeführt werden.

Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulation in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden. Detaillierte Fachkenntnisse werden vorausgesetzt. Zur sicheren Inbetriebnahme ist ein Gerätezertifik erforderlich, das auf dem Gerät angebracht ist. Im Zuge der Montage ist das Gerätezertifik vom Gerät zu entfernen und sicher aufzubewahren.

Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe der ETS ab Version 5.7.3.

Bestimmungsgemäßer Gebrauch

• Schalten elektrischer Verbraucher über potenzialfreie Kontakte
• Schalten elektrisch betriebener Jalousien, Rolladen, Markisen und ähnlicher Behange
  Einbau in Unterverteiler auf Hutschiene nach DIN EN 60715

Produktigenschaften

-Ausgangemanuellbedienbar，Baustellenbetrieb
- Manueller Wechsel zwischen Jalousiebetrieb und Schaltbetrieb ohne Inbetriebnahme
- Rückmeldung im Handbetrieb und im Busbetrieb
- Sperren einzelner Ausgänge per Hand oder Bus
- Statusrückmeldung (z. B. Windalarm)
- KNX Data Secure fahig
- Updatefähig mit STEINEL KNX Service App

Eigenschaften Schalterbetrieb

• Schließer- oder Offnerbetrieb
  Rückmeldefunktion
• Verknüpfungs- und Zwangsführungsfunktion

• Zentrale Schaltfunktionen mit Sammelrückmeldung

• Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Vorwurfunktion

• Szenenfungtion
  -Betriebsstundenzahler

Eigenschaften Jalousiebetrieb

-Eignung fur AC-Motoren 110...230 V
- Betriebsarten "Jalousie mit Lamelle", "Rolladen/Markise", "Lüftungsklappe/Dachfenster"
- Behangposition direkt ansteuerbar
-Lamellenstellungdirekt ansteuerbar
- Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
-Zwangsstellung durch übergeordnete Steuerung
- Sicherheitsfunktion: 3 unabhängige Windalarme, Regenalarm, Frostalarm
- Sonnenschutzfunktion mit Heizen-Kühlen-Automatik
- Sperrfunktion (Aussperrschutz)
- Szenenfungtion

Eigenschaften Logik

• Logikgatter
• Umsetzer (Konvertierung)
• Sperrglied
  -Vergleicher
  Grenzwertschalter

4 Bedienung

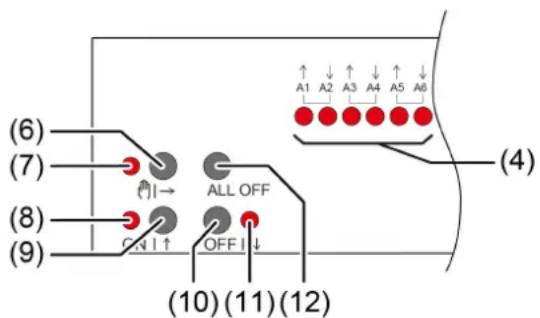

Bild 2: Bedienelemente

(4) Status-LED Ausgänge
EIN: Relaisausgang geschlossen
AUS: Relaisausgang geöffnet
Blinkt langsam: Ausgang im Handbetrieb angewählt
Blinkt schnell: Ausgang über permanenten Handbetrieb gespert

(6) Taste Handbedienung
(7) LED | EIN: Permanenter Handbetrieb aktiv / Blinken: Kurzzeitiger Handbetrieb aktiv
(8) LED ON↑ EIN: Relaisausgabe geschlossen, Handbetrieb aktiv
(9) Taste ON|↑ Kurz: Einschalten, Lamellen verstellen oder Stopp Lang: Behang aufwärts fahren
(10) Taste OFF| Kurz: Ausschalten, Lamellen verstellen oder Stopp Lang: Behang abwarts fahren
(11) LED OFF|EIN: Relaisausgabe geöffnet, Handbetrieb aktiv
(12) Taste ALL OFF
Alle Relaisausgabe öffnen, Antriebe stoppen

Bei der Bedienung mit Tastenfeld unterscheidet das Gerät zwischen kurzer und langer Betätigung.

Kurz: Betätigung kürzer als 1 s
- Lang: Betätigung zwischen 1 und 5 s

Im Schaltbetrieb unterscheidet das Gerät zwischen den Betriebsarten "Schließer" und "Öffner". Die Tasten (9 + 10) schalten bei Betätigung den Schaltzustand um: Schließer: Einschalten = Relais schließen, Ausschalten = Relais öffnen Öffner: Einschalten = Relais öffnen, Ausschalten = Relais schließen Die LED (4 + 8 + 11) zeigen stets den Relaiszustand an.
Die LED (4) zeigen den Status der Ausgänge optional nur temporär an (parameterabhängig).

Betriebsarten

• Busbetrieb: Bedienung über Tastsensoren oder andere Busgeräte
• Kurzzeitiger Handbetrieb: Handbedienung vor Ort mit Tastenfeld, automatische Rückkehr in Busbetrieb
• Permanenter Handbetrieb: Ausschließlich Handbedienung am Gerät

i Im Handbetrieb ist kein Busbetrieb möglich.
i Nach Busausfall und -wiederkehr schaltet das Gerät in den Busbetrieb.
i Der Handbetrieb ist im laufenden Betrieb über Bustelegramm sperrbar.

Kurzzeitigen Handbetrieb einschalten

Die Bedienung ist nicht gespert.

Taste (6) kurz drucken.

LED (7) blinkt, LED A1... (4) des ersten konfigurierten Ausgangs oder Ausgangspaars blinken.

Kurzzeitiger Handbetrieb ist eingeschaltet.

i Nach 5 s ohne Tastenbetätigung kehrt der Aktor selbsttätig in den Busbetrieb zurück.

Kurzzeitigen Handbetrieb ausschalten

Das Gerät befindet sich im kurzzeitigen Handbetrieb.

5skeine Betatigung.

-oder -

• Taste | (6) so oft kurz drucken, bis der Aktor den kurzzeitigen Handbetrieb verlAusst.

Status-LED A1... (4) blinken nicht mehr, sondern zeigen den Relais-Status an.

Kurzzeitiger Handbetrieb ist ausgeschaltet.

Schaltausgabe: Je nach Programmierung schalten beim Ausschalten des Handbetriebs die Ausgangsrelais in die dann aktive Position, z. B. Verknüpfung.

Jalousieausgabe: Je nach Programmierung fahren beim Ausschalten des Handbetriebs die Behange in die dann aktive Position, z. B. Sicherheits- oder Sonnenschutzposition.

Permanenten Handbetrieb einschalten

Die Bedienung ist nicht gespeert.

Taste (6) mindestens 5 s drucken.

LED | (7) leuchtet, LED A1... (4) des ersten konfigurierten Ausgangs oder Ausgangspaars blinken.

Permanenter Handbetrieb ist eingeschaltet.

Permanenten Handbetrieb ausschalten

Das Gerät befindet sich im permanenten Handbetrieb.

Taste (6) mindestens 5 s drucken.

LED (7) ist aus.

Permanenter Handbetrieb ist ausgeschaltet. Busbetrieb ist eingeschaltet.

Schaltausgabe: Je nach Programmierung schalten beim Ausschalten des Handbetriebs die Ausgangsrelais in die dann aktive Position, z. B. Verknüpfung.

Jalousieausgabe: Je nach Programmierung fahren beim Ausschalten des Handbetriebs die Behange in die dann aktive Position, z. B. Sicherheits- oder Sonnenschutzposition.

Ausgang im Handbetrieb bedienen

Kurzzeitigen oder permanenten Handbetrieb aktivieren.
Taste | (6) so oft drucken, bis LED A1... (4) des gewünschten Ausgangs oder Ausgangspaars blinkt.
Taste ON|↑ (9) oder OFF|↓ (10) drucken. Kurz: Einschalten/ausschalten, Antrieb Stopp. Lang: Behang aufwarts-/abwartsfahren.

LED ON|↑ (8) EIN: Relaisausgang geschlossen
LED OFF↓ (7) EIN: Relaisausgang geöffnet

i Kurzzeitiger Handbetrieb: Nach Durchlaufen aller Ausgänge verlasst das Gerät bei erneuter kurzer Betätigung den Handbetrieb.

Alle Ausgänge ausschalten / Alle Behände anhalten

Das Gerät befindet sich im permanenten Handbetrieb.

Taste ALL OFF (12) drucken.

Schaltausgabe: Alle Ausgänge schalten aus (Betriebsart Schließer: Relaisausgang geöffnet / Betriebsart Offner: Relaisausgang geschlossen).

Jalousieausgabe:Alle Behange halten an.

Ausgange sperren

Das Gerät befindet sich im permanenten Handbetrieb. Die Bussteuerung ist sperrbar (ETS-Parameter).

• Taste (6) so oft drücken, bis LED A1... (4) des gewünschten Ausgangs oder Ausgangspaars blinkt.
  Tasten ON|↑ (9) und OFF↓ (10) gleichzeitig mindestens 5 s drucken. Ausgewählter Ausgang ist gesperrt.

Status-LED A1... (4) des gewählten Ausgangs oder Ausgangspaars blinkt schnell.

i Ein gesperrer Ausgang kann im Handbetrieb bedient werden.

Ausgabe entsperren

Das Gerät befindet sich im permanenten Handbetrieb. Ein oder mehrere Ausgänge wurden im Handbetrieb gespert.

• Taste | (6) so oft drucken, bis der zu entsperrende Ausgang oder das Ausgangspaar angewählt ist.

Tasten ON|↑ (9) und OFF|↓ (10) gleichzeitig mindestens 5 s drucken.

Sperrung ist aufgehoben.

LED A1... (4) des gewählten Ausgangs oder Ausgangspaars blinkt langsam.

Wechsel zwischen Jalousie- und Schaltbetrieb

Gerat ist nicht in Betrieb genommen

Permanente Handbetrieb aktivieren.
- Taste (1) so oft drücken, bis LED A1... (8) des gewünschten Ausgangs oder Ausgangspoars blinkt.
Taste | (1) und ON|↑ (4) und OFF|↓ (5) gleichzeitig ca. 5 s drucken.

Schaltbetrieb: Beide Status-LED A1... (8) des Ausgangspaars leuchten.

Jalousiebetrieb: Beide Status-LED A1... (8) des Ausgangspaars blinken abwechselnd.

• Taste ON|↑ (4) und OFF↓ (5) gemeinschaftig drücken.

Ausgänge wechseln zwischen Schaltbetrieb und Jalousiebetrieb.

Beide Status-LED A1... (8) zeigen die aktuelle Betriebsart an.

Taste | (1) und ON|↑ (4) und OFF|↓ (5) gleichzeitig ca. 5 s drucken.

Betriebsmodusumschaltung wird beendet, permanenter Handbetrieb ist aktiviert.

Taste 日 (1) ca. 5 s drucken.

Betriebsmodusumschaltung wird beendet, permanenter Handbetrieb ist deaktiviert.

5 Informationen für Elektrofachkräfte

GEFAHR!

Lebensgefahr durch elektrischen Schlag.

Gerat freischalten. Spannungsfuhrende Teile abdecken.

5.1 Montage und elektrischer Anschluss

Gerat montieren

Bei Secure-Betrieb (Voraussetzungen):

• Sichere Inbetriebnahme ist in der ETS aktiviert.

• Gerätezertifikat eingeben/eingescantt bzw. dem ETS-Projekt hinzugeführ. Es wird empfohlen, zum Scannen des QR-Codes eine hochauflösende Kamera zu verwenden.

• Alle Passwörter dokumentieren und sicher aufbewahren.

Umgebungstemperatur beachten. Für ausreichende Kuhlung sorgen.

Gerat auf Hutschiene montieren.
■ Bei Secure-Betrieb: Das Gerätezertifikat ist vom Gerät zu entfernen und sichere aufzubewahren.

Gerät anschlieben

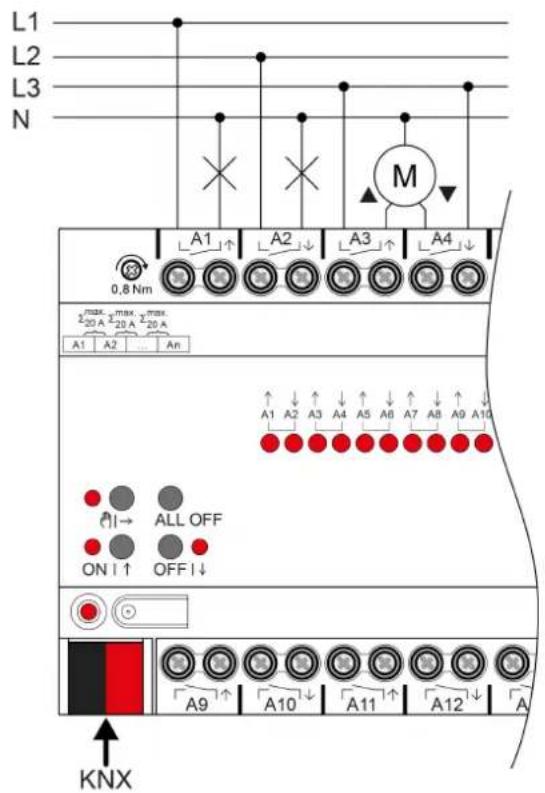

Bild 3: Geräteanschluss (Anschlussbeispel)

Busleitung mit KNX Anschlussklemme polungsrichtig anschlieben.
Zum Schutz vor gefährlichen Spannungen Abdeckkappe auf den KNX Anschluss aufstecken.
- Last gemäß Anschlussbeispel anschließen. Zwei benachbarte Relaisausgabe bilden einen Jalousieausgang.

Die Summenstrombelastbarkeit benachbarter Ausgabe beträgt maximal 20 A.

Bild 4: Summenstrombelastbarkeit benachbarter Ausgänge

A1

A2

...

A

5.2 Inbetriebnahme

Gerät in Betriebnehmen

ACHTUNG!

Falsche Lastansteuierung durch undefinierten Relaiszustand bei der Auslieferung.
Zerstörungsgefahr angeschlossener Antriebsmotoren.

Bei der Inbetriebnahme ist vor Zuschalten der Last durch Anlagen der KNX Busspannung sicherzustellen, dass alle Relaiskontakte geöffnet sind. Inbetriebnahmereihenfolge beachten!

• KNX Busspannung einschalten.
  Ca. 10 s warten.
  Laststromkreise zuschalten.

i Auslieferungszustand: Bedienung der Ausgange mit Handbedienung möglich. Ausgange sind als Jalousieausgabe eingestellt.

Physikalische Adresse und Applikationsprogramm laden

Fur geschaltete Lasten Ausgänge als Schaltausgang parametrieren.
Fur Jalousiebetrieb Ausgabe als Jalousieausgang parametrieren.
- Im Jalousiebetrieb: Behang- und Lamellenfahrzeiten messen und in die Parameteinstellung eintragen.
Programmiertaste drucken. Die Programmier-LED leuchtet.
- Physikalische Adresse und Applikationsprogramm mit der ETS laden.

Safe-State-Mode

Der Safe-State-Mode stoppt die Ausführung des geladenen Applikationsprogramms.

Ledigious die Systemsoftware des Geräts arbeitet noch. ETS-Diagnosefunktionen und das Programmieren des Geräts sind möglich. Die Handbedienung ist nicht möglich.

Safe-State-Mode aktivieren

Busspannung ausschalten oder KNX Anschlussklemme abziehen.
Ca. 15 s warten.
■Programmiertaste drucken und halten.
- Busspannung einschalten oder KNX Anschlussklemme aufstecken. Die Programmiertaste erst dann loslassen, wenn die Programmier-LED langsam blinkt.

Der Safe-State-Mode ist aktiviert.

Durch erneutes kurzes Drücken der Programmier-Taste kann der Programmier-Modus wie gewohnt auch im Safe-State-Mode ein- und ausgeschaltet werden. Die Programmier-LED beendet bei aktivem Programmiermodus das Blinken.

Safe-State-Mode deaktivieren

• Busspannung ausschalten (ca. 15 s warten) oder ETS-Programmiervorgung durchführren.

Master-Reset

Der Master-Reset setzen das Gerät in die Grundeinstellungen zurück (physikalische Adresse 15.15.255, Firmware bleibt erhalten). Die Geräte müssen anschließend mit der ETS neu in Betrieb genommen werden. Die Handbedienung ist möglich.

Bei Secure-Betrieb: Ein Master-Reset deaktiviert die Gerätesicherheit. Das Gerät kann mit dem Gerätezertifikat anschließend erneut in Betrieb genommen werden.

Master-Reset durchfuhren

Voraussetzung: Der Safe-State-Mode ist aktiviert.

■ Programmiertaste drucken und für >5 s halten.

Die Programmier-LED blinkt Schnell.

Das Gerät führt einen Master-Reset durch, startet neu und ist nach ca. 5 s wieder betriebsbereit.

Gerät auf Werkseinstellungen zusücksetzen

Mit der STEINEL KNX Service App können Geräte auf Werkseinstellungen zusück gesetzt werden. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung aktiv war (Auslieferungszustand). Durch das Zurücksetzen auf Werkseinstellungen verlieren die Geräte ihre physikalische Adresse und Konfiguration.

6 Technische Daten

KNX

KNX Medium TP256

Inbetriebnahme-Modus S-Mode

Nennspannung KNX DC 21 ... 32 V SELV

Stromaufnahme KNX

Best.-Nr. 089160, 089177 5 ... 18 mA

Best.-Nr. 089184 5 ... 24 mA

Ausgänge

Schaltspannung AC 250 V ~

Schaltstrom AC1 16 A

Leuchtstofflampen 16 AX

Strombelastbarkeit

benachbarte Ausgabe 20 A

Lasten pro Ausgang

Ohmsche Last 3000 W

Kapazitive Last max. 16 A (140 F)

Motoren 1380 VA

Einschaltstrom 200~ s max. 800 A

Einschaltstrom 20 ms max. 165 A

Lampenlasten

Gluhlampen 2300 W

HV-Halogenlampen 2300 W

HV-LED-Lampen max. 400 W

NV-Halogenlampen mit Elektronischen 1500 W Trafos

NV-Halogenlampen mit induktivem Trafo 1200 VA

Kompaktleuchtstofflampen

unkompensiert 1000 W

parallelkomponsiert 1160 W (140 F)

Einbaubreite

Best.-Nr. 089160 72 mm/4 TE

Best.-Nr. 089177 144 mm / 8 TE

Best.-Nr. 089184 216 mm / 12 TE

Gewicht

Best.-Nr. 089160 ca. 230g

Best.-Nr. 089177 ca. 500g

Best.-Nr. 089184 ca. 740 g

Klemmbare Leiterquerschnitte

eindrahtig 0,5 ... 4 mm²

feindrähtig ohne Aderendhülse 0,5 ... 4 mm²

feindrähtig mit Aderendhülse 0,5 ... 2,5 mm²

Umgebungsbedingungen

Umgebungstemperatur -5 ... +45 °C

Lager-/Transporttemperatur -25 ... +70 °C

Anzugsdrehmoment Schraubklemmen max. 0,8 Nm

7 Gewährleistung

Technische und formale Änderungen am Produkt, sowie sie dem technischen Fortschritt dieren, behalten wir uns vor.

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Telefon [phone]

www.steinel.de

[e-mail]

6 Technische gegevens

KNX

KNX medium TP256
