BEDIENUNGSANLEITUNG UA16 KNX STEINEL

1 Sicherheitshinweise.... 3
2 Geräteaufbau.... 3
3 Funktion.... 4
4 Bedienung 5
5 Informationen für Elektrofachkräfte 9
5.1 Montage und elektrischer Anschluss 9
5.2 Inbetriebnahme 11
6 Technische Daten.... 12
7 Gewährleistung.... 14

1 Sicherheitshinweise

Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.

Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und beachten.

Gefahr durch elektrischen Schlag an der SELV/PELV-Installation. Verbraucher für Netzspannung und SELV/PELV nicht gemeinsam an das Gerät anschließen.

Sollen mehrere Motoren an einem Ausgang parallelgeschaltet werden, unbedingt Angaben der Hersteller beachten, gegebenenfalls Trennrelais verwenden. Motoren können zerstört werden.

Nur Jalousiemotoren mit mechanischen oder elektronischen Endlagenschaltern verwenden. Endlagenschalter auf korrekte Justierung prüfen. Angaben der Motorenhersteller beachten. Gerät kann beschädigt werden.

Keine Drehstrommotoren anschließen. Gerät kann beschädigt werden.

Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.

2 Geräteaufbau

0,8 Nm A1 A2 A3 A4 A5 A6 A7 A8 E=20A E=30A E=40A A1 A2 ... An (1) ALL OFF ON I ↑ OFF I ↓ (2) PROG (3) A9 A10 A11 A12 A13 A14 A15 A16 (4) (5)

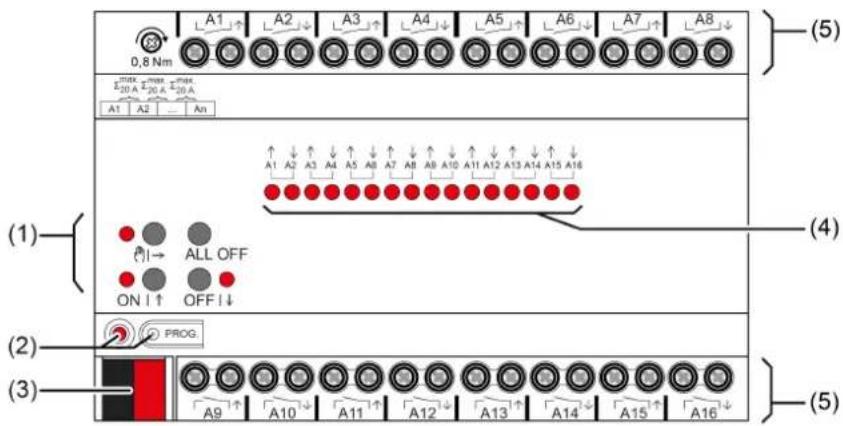

Bild 1: Geräteaufbau

(1) Tastenfeld für Handbedienung
(2) Programmiertaste und -LED
(3) KNX Anschluss
(4) Status-LED Ausgänge
(5) Anschlüsse Verbraucher (Relaisausgänge)

3 Funktion

Systeminformation

Dieses Gerät ist ein Produkt des KNX Systems und entspricht den KNX Richtlinien. Detaillierte Fachkenntnisse durch KNX Schulungen werden zum Verständnis vorausgesetzt.

Die Funktion des Gerätes ist softwareabhängig. Detaillierte Informationen über Softwareversionen und jeweiligen Funktionsumfang sowie die Software selbst sind der Produktdatenbank des Herstellers zu entnehmen.

Das Gerät ist updatefähig. Firmware-Updates können komfortabel mit der STEINEL KNX Service App (Zusatzsoftware) durchgeführt werden.

Das Gerät ist KNX Data Secure fähig. KNX Data Secure bietet Schutz vor Manipulation in der Gebäudeautomation und kann im ETS-Projekt konfiguriert werden. Detaillierte Fachkenntnisse werden vorausgesetzt. Zur sicheren Inbetriebnahme ist ein Gerätezertifikat erforderlich, das auf dem Gerät angebracht ist. Im Zuge der Montage ist das Gerätezertifikat vom Gerät zu entfernen und sicher aufzubewahren.

Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe der ETS ab Version 5.7.3.

Bestimmungsgemäßer Gebrauch

– Schalten elektrischer Verbraucher über potenzialfreie Kontakte
– Schalten elektrisch betriebener Jalousien, Rollladen, Markisen und ähnlicher Behänge
– Einbau in Unterverteiler auf Hutschiene nach DIN EN 60715

Produkteigenschaften

– Ausgänge manuell bedienbar, Baustellenbetrieb
- Manueller Wechsel zwischen Jalousiebetrieb und Schaltbetrieb ohne Inbetriebnahme
– Rückmeldung im Handbetrieb und im Busbetrieb
- Sperren einzelner Ausgänge per Hand oder Bus
- Statusrückmeldung (z. B. Windalarm)
- KNX Data Secure fähig
- Updatefähig mit STEINEL KNX Service App

Eigenschaften Schalterbetrieb

– Schließer- oder Öffnerbetrieb
– Rückmeldefunktion
- Verknüpfungs- und Zwangsführungsfunktion
– Zentrale Schaltfunktionen mit Sammelrückmeldung

– Zeitfunktionen: Ein-, Ausschaltverzögerung, Treppenlichtschalter mit Vorwarnfunktion
- Szenenfunktion
– Betriebsstundenzähler

Eigenschaften Jalousiebetrieb

– Eignung für AC-Motoren 110...230 V
– Betriebsarten "Jalousie mit Lamelle", "Rollladen/Markise", "Lüftungsklappe/Dachfenster"
– Behangposition direkt ansteuerbar
– Lamellenstellung direkt ansteuerbar
– Rückmeldung von Fahrzustand, Behangposition und Lamellenstellung
– Zwangsstellung durch übergeordnete Steuerung
– Sicherheitsfunktion: 3 unabhängige Windalarme, Regenalarm, Frostalarm
– Sonnenschutzfunktion mit Heizen-Kühlen-Automatik
– Sperrfunktion (Aussperrschutz)
- Szenenfunktion

Eigenschaften Logik

• Logikgatter
  – Umsetzer (Konvertierung)
• Sperrglied
• Vergleicher
  – Grenzwertschalter

4 Bedienung

(6) (7) (8) (9) ALL OFF OFF (10) (11) (12) A1 A2 A3 A4 A5 A6 (4)

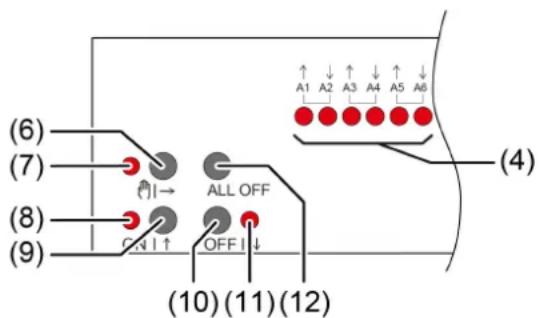

Bild 2: Bedienelemente

(4) Status-LED Ausgänge

EIN: Relaisausgang geschlossen

AUS: Relaisausgang geöffnet

Blinkt langsam: Ausgang im Handbetrieb angewählt

Blinkt schnell: Ausgang über permanenten Handbetrieb gesperrt

(6) Taste 📋|→ Handbedienung

(7) LED ⬇|→ EIN: Permanenter Handbetrieb aktiv / Blinken: Kurzzeitiger Handbetrieb aktiv

(8) LED ON↑ EIN: Relaisausgänge geschlossen, Handbetrieb aktiv

(9) Taste ON|↑ Kurz: Einschalten, Lamellen verstellen oder Stopp Lang: Behang aufwärts fahren

(10) Taste OFF↓ Kurz: Ausschalten, Lamellen verstellen oder Stopp Lang: Behang abwärts fahren

(11) LED OFF↓ EIN: Relaisausgänge geöffnet, Handbetrieb aktiv

(12) Taste ALL OFF Alle Relaisausgänge öffnen, Antriebe stoppen

Bei der Bedienung mit Tastenfeld unterscheidet das Gerät zwischen kurzer und langer Betätigung.

– Kurz: Betätigung kürzer als 1 s
– Lang: Betätigung zwischen 1 und 5 s

Im Schaltbetrieb unterscheidet das Gerät zwischen den Betriebsarten "Schließer" und "Öffner". Die Tasten (9 + 10) schalten bei Betätigung den Schaltzustand um:
Schließer: Einschalten = Relais schließen, Ausschalten = Relais öffnen Öffner: Einschalten = Relais öffnen, Ausschalten = Relais schließen Die LED (4 + 8 + 11) zeigen stets den Relaiszustand an.

i Die LED (4) zeigen den Status der Ausgänge optional nur temporär an (parameterabhängig).

Betriebsarten

• Busbetrieb: Bedienung über Tastsensoren oder andere Busgeräte
  – Kurzzeitiger Handbetrieb: Handbedienung vor Ort mit Tastenfeld, automatische Rückkehr in Busbetrieb
• Permanenter Handbetrieb: Ausschließlich Handbedienung am Gerät

i Im Handbetrieb ist kein Busbetrieb möglich.

i Nach Busausfall und -wiederkehr schaltet das Gerät in den Busbetrieb.

Der Handbetrieb ist im laufenden Betrieb über Bustelegramm sperrbar.

Kurzzeitigen Handbetrieb einschalten

Die Bedienung ist nicht gesperrt.

■ Taste ⚫|→ (6) kurz drücken.

LED ⬇|→ (7) blinkt, LED A1... (4) des ersten konfigurierten Ausgangs oder Ausgangspaars blinken.

Kurzzeitiger Handbetrieb ist eingeschaltet.

i Nach 5 s ohne Tastenbetätigung kehrt der Aktor selbsttätig in den Busbetrieb zurück.

Kurzzeitigen Handbetrieb ausschalten

Das Gerät befindet sich im kurzzeitigen Handbetrieb.

■ 5 s keine Betätigung.

- oder -

■ Taste ⬇l→ (6) so oft kurz drücken, bis der Aktor den kurzzeitigen Handbetrieb verlässt.

Status-LED A1... (4) blinken nicht mehr, sondern zeigen den Relais-Status an.

Kurzzeitiger Handbetrieb ist ausgeschaltet.

Schaltausgänge: Je nach Programmierung schalten beim Ausschalten des Handbetriebs die Ausgangsrelais in die dann aktive Position, z. B. Verknüpfung.

Jalousieausgänge: Je nach Programmierung fahren beim Ausschalten des Handbetriebs die Behänge in die dann aktive Position, z. B. Sicherheits- oder Sonnenschutzposition.

Permanenten Handbetrieb einschalten

Die Bedienung ist nicht gesperrt.

■ Taste 📋→ (6) mindestens 5 s drücken.

LED Ⓞ|→ (7) leuchtet, LED A1... (4) des ersten konfigurierten Ausgangs oder Ausgangspaars blinken.

Permanenter Handbetrieb ist eingeschaltet.

Permanenten Handbetrieb ausschalten

Das Gerät befindet sich im permanenten Handbetrieb.

■ Taste 📋→ (6) mindestens 5 s drücken.

LED Ⓞ|→ (7) ist aus.

Permanenter Handbetrieb ist ausgeschaltet. Busbetrieb ist eingeschaltet.

Schaltausgänge: Je nach Programmierung schalten beim Ausschalten des Handbetriebs die Ausgangsrelais in die dann aktive Position, z. B. Verknüpfung.

Jalousieausgänge: Je nach Programmierung fahren beim Ausschalten des Handbetriebs die Behänge in die dann aktive Position, z. B. Sicherheits- oder Sonnenschutzposition.

Ausgang im Handbetrieb bedienen

■ Kurzzeitigen oder permanenten Handbetrieb aktivieren.
■ Taste ⬤|→ (6) so oft drücken, bis LED A1... (4) des gewünschten Ausgangs oder Ausgangspaars blinkt.
■ Taste ON|↑ (9) oder OFF|↓ (10) drücken. Kurz: Einschalten/ausschalten, Antrieb Stopp. Lang: Behang aufwärts-/abwärtsfahren.

LED ON|↑ (8) EIN: Relaisausgang geschlossen

LED OFF|↓ (7) EIN: Relaisausgang geöffnet

i Kurzzeitiger Handbetrieb: Nach Durchlaufen aller Ausgänge verlässt das Gerät bei erneuter kurzer Betätigung den Handbetrieb.

Alle Ausgänge ausschalten / Alle Behänge anhalten

Das Gerät befindet sich im permanenten Handbetrieb.

■ Taste ALL OFF (12) drücken.

Schaltausgänge: Alle Ausgänge schalten aus (Betriebsart Schließer: Relaisausgang geöffnet / Betriebsart Öffner: Relaisausgang geschlossen).

Jalousieausgänge: Alle Behänge halten an.

Ausgänge sperren

Das Gerät befindet sich im permanenten Handbetrieb. Die Bussteuerung ist sperrbar (ETS-Parameter).

■ Taste ⬇l→ (6) so oft drücken, bis LED A1... (4) des gewünschten Ausgangs oder Ausgangspaars blinkt.
■ Tasten ON|↑ (9) und OFF|↓ (10) gleichzeitig mindestens 5 s drücken.

Ausgewählter Ausgang ist gesperrt.

Status-LED A1... (4) des gewählten Ausgangs oder Ausgangspaars blinkt schnell.

i Ein gesperrter Ausgang kann im Handbetrieb bedient werden.

Ausgänge entsperren

Das Gerät befindet sich im permanenten Handbetrieb. Ein oder mehrere Ausgänge wurden im Handbetrieb gesperrt.

■ Taste ⬇l→ (6) so oft drücken, bis der zu entsperrende Ausgang oder das Ausgangspaar angewählt ist.

■ Tasten ON|↑ (9) und OFF|↓ (10) gleichzeitig mindestens 5 s drücken.

Sperrung ist aufgehoben.

LED A1... (4) des gewählten Ausgangs oder Ausgangspaars blinkt langsam.

Wechsel zwischen Jalousie- und Schaltbetrieb

Gerät ist nicht in Betrieb genommen

■ Permanenten Handbetrieb aktivieren.
■ Taste ⬇l→ (1) so oft drücken, bis LED A1... (8) des gewünschten Ausgangs oder Ausgangspaars blinkt.
■ Taste ⬇|→ (1) und ON|↑ (4) und OFF|↓ (5) gleichzeitig ca. 5 s drücken.

Schaltbetrieb: Beide Status-LED A1... (8) des Ausgangspaars leuchten.

Jalousiebetrieb: Beide Status-LED A1... (8) des Ausgangspaars blinken abwechselnd.

■ Taste ON|↑ (4) und OFF|↓ (5) gleichzeitig drücken.

Ausgänge wechseln zwischen Schaltbetrieb und Jalousiebetrieb.

Beide Status-LED A1... (8) zeigen die aktuelle Betriebsart an.

■ Taste ⭕|→ (1) und ON|↑ (4) und OFF|↓ (5) gleichzeitig ca. 5 s drücken.

Betriebsmodusumschaltung wird beendet, permanenter Handbetrieb ist aktiviert.

■ Taste ⬇I→ (1) ca. 5 s drücken.

Betriebsmodusumschaltung wird beendet, permanenter Handbetrieb ist deaktiviert.

5 Informationen für Elektrofachkräfte

GEFAHR!

Lebensgefahr durch elektrischen Schlag.

Gerät freischalten. Spannungsführende Teile abdecken.

5.1 Montage und elektrischer Anschluss

Gerät montieren

Bei Secure-Betrieb (Voraussetzungen):

– Sichere Inbetriebnahme ist in der ETS aktiviert.
– Gerätezertifikat eingegeben/eingescannt bzw. dem ETS-Projekt hinzugefügt.

Es wird empfohlen, zum Scannen des QR-Codes eine hochauflösende Kamera zu verwenden.

– Alle Passwörter dokumentieren und sicher aufbewahren.

Umgebungstemperatur beachten. Für ausreichende Kühlung sorgen.

■ Gerät auf Hutschiene montieren.
■ Bei Secure-Betrieb: Das Gerätezertifikat ist vom Gerät zu entfernen und sicher aufzubewahren.

Gerät anschließen

L1 L2 L3 N 0,8 Nm A1 ↑ A2 ↓ A3 ↑ A4 ↓ Zmax Zmax Zmax Z20 A Z20 A Z20 A A1 A2 ... An A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 ALL OFF ON ↑ OFF ↓ KNX A9 ↑ A10 ↓ A11 ↑ A12 ↓ A

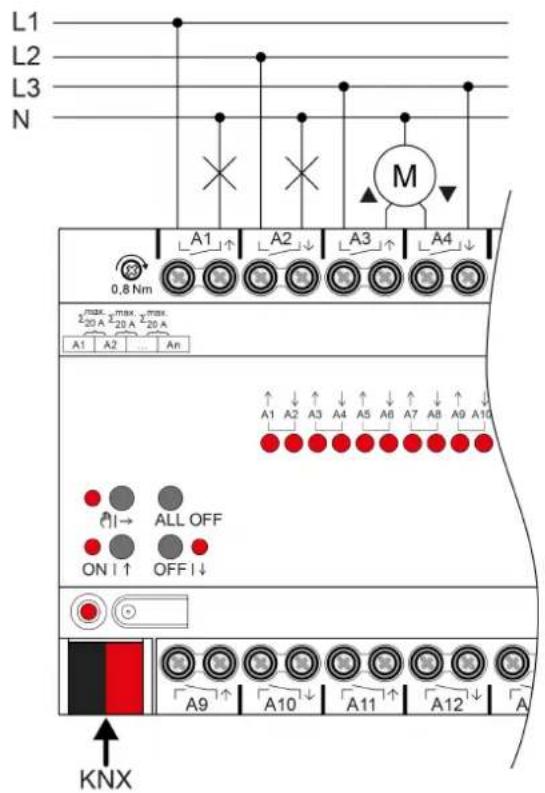

Bild 3: Geräteanschluss (Anschlussbeispiel)

■ Busleitung mit KNX Anschlussklemme polungsrichtig anschließen.
■ Zum Schutz vor gefährlichen Spannungen Abdeckkappe auf den KNX Anschluss aufstecken.
■ Last gemäß Anschlussbeispiel anschließen. Zwei benachbarte Relaisausgänge bilden einen Jalousieausgang.

Die Summenstrombelastbarkeit benachbarter Ausgänge beträgt maximal 20 A.

max. Σ20A Σmax. 20A Σmax. 20A A1 A2 ... An

Bild 4: Summenstrombelastbarkeit benachbarter Ausgänge

5.2 Inbetriebnahme

Gerät in Betrieb nehmen

ACHTUNG!

Falsche Lastansteuerung durch undefinierten Relaiszustand bei der Auslieferung. Zerstörungsgefahr angeschlossener Antriebsmotoren.

Bei der Inbetriebnahme ist vor Zuschalten der Last durch Anlegen der KNX Busspannung sicherzustellen, dass alle Relaiskontakte geöffnet sind. Inbetriebnahmereihenfolge beachten!

■ KNX Busspannung einschalten.
■ Ca. 10 s warten.
■ Laststromkreise zuschalten.

Auslieferungszustand: Bedienung der Ausgänge mit Handbedienung möglich. Ausgänge sind als Jalousieausgänge eingestellt.

Physikalische Adresse und Applikationsprogramm laden

■ Für geschaltete Lasten Ausgänge als Schaltausgang parametrieren.
■ Für Jalousiebetrieb Ausgänge als Jalousieausgang parametrieren.
■ Im Jalousiebetrieb: Behang- und Lamellenfahrzeiten messen und in die Parametereinstellung eintragen.
■ Programmiertaste drücken.

Die Programmier-LED leuchtet.

■ Physikalische Adresse und Applikationsprogramm mit der ETS laden.

Safe-State-Mode

Der Safe-State-Mode stoppt die Ausführung des geladenen Applikationsprogramms.

Lediglich die Systemsoftware des Geräts arbeitet noch. ETS-Diagnosefunktionen und das Programmieren des Geräts sind möglich. Die Handbedienung ist nicht möglich.

Safe-State-Mode aktivieren

■ Busspannung ausschalten oder KNX Anschlussklemme abziehen.
■ Ca. 15 s warten.
■ Programmiertaste drücken und halten.
■ Busspannung einschalten oder KNX Anschlussklemme aufstecken. Die Programmiertaste erst dann loslassen, wenn die Programmier-LED langsam blinkt.

Der Safe-State-Mode ist aktiviert.

Durch erneutes kurzes Drücken der Programmier-Taste kann der Programmier-Modus wie gewohnt auch im Safe-State-Mode ein- und ausgeschaltet werden. Die Programmier-LED beendet bei aktivem Programmiermodus das Blinken.

Safe-State-Mode deaktivieren

■ Busspannung ausschalten (ca. 15 s warten) oder ETS-Programmiervorgang durchführen.

Master-Reset

Der Master-Reset setzt das Gerät in die Grundeinstellungen zurück (physikalische Adresse 15.15.255, Firmware bleibt erhalten). Die Geräte müssen anschließend mit der ETS neu in Betrieb genommen werden. Die Handbedienung ist möglich.

Bei Secure-Betrieb: Ein Master-Reset deaktiviert die Gerätesicherheit. Das Gerät kann mit dem Gerätezertifikat anschließend erneut in Betrieb genommen werden.

Master-Reset durchführen

Voraussetzung: Der Safe-State-Mode ist aktiviert.

■ Programmiertaste drücken und für > 5 s halten.

Die Programmier-LED blinkt schnell.

Das Gerät führt einen Master-Reset durch, startet neu und ist nach ca. 5 s wieder betriebsbereit.

Gerät auf Werkseinstellungen zurücksetzen

Mit der STEINEL KNX Service App können Geräte auf Werkseinstellungen zurückgesetzt werden. Diese Funktion nutzt die im Gerät enthaltene Firmware, die zum Zeitpunkt der Auslieferung aktiv war (Auslieferungszustand). Durch das Zurücksetzen auf Werkseinstellungen verlieren die Geräte ihre physikalische Adresse und Konfiguration.

6 Technische Daten

KNX

KNX Medium TP256

Inbetriebnahme-Modus S-Mode

Nennspannung KNX DC 21 ... 32 V SELV

Stromaufnahme KNX

Best.-Nr. 089160, 089177 5 ... 18 mA

Best.-Nr. 089184 5 ... 24 mA

Ausgänge

Schaltspannung AC 250 V \~

Schaltstrom AC1 16 A

Leuchtstofflampen 16 AX

Strombelastbarkeit

benachbarte Ausgänge Σ 20 A

Lasten pro Ausgang

Ohmsche Last 3000 W

Kapazitive Last max. 16 A (140 μF)

Motoren 1380 VA

Einschaltstrom 200 μs max. 800 A

Einschaltstrom 20 ms max. 165 A

Lampenlasten

Glühlampen 2300 W

HV-Halogenlampen 2300 W

HV-LED-Lampen max. 400 W

NV-Halogenlampen mit Elektronischen 1500 W Trafos

NV-Halogenlampen mit induktivem Trafo 1200 VA

Kompaktleuchtstofflampen

unkompensiert 1000 W

parallelkompensiert 1160 W (140 μF)

Einbaubreite

Best.-Nr. 089160 72 mm / 4 TE

Best.-Nr. 089177 144 mm / 8 TE

Best.-Nr. 089184 216 mm / 12 TE

Gewicht

Best.-Nr. 089160 ca. 230 g

Best.-Nr. 089177 ca. 500 g

Best.-Nr. 089184 ca. 740 g

Klemmbare Leiterquerschnitte

eindrähtig 0,5 ... 4 mm²

feindrähtig ohne Aderendhülse 0,5 ... 4 mm²

feindrähtig mit Aderendhülse 0,5 ... 2,5 mm²

Umgebungsbedingungen

Umgebungstemperatur -5 ... +45 °C

Lager-/ Transporttemperatur -25 ... +70 °C

Anzugsdrehmoment Schraubklemmen max. 0,8 Nm

7 Gewährleistung

Technische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor.

Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Telefon [phone]

www.steinel.de

[e-mail]

6 Technische gegevens

KNX

KNX medium TP256
