MANUAL DE USUARIO UA16 KNX STEINEL

Manual de instrucciones

Universal Actuator UA6 KNX-S

Núm. de art. 089160

Universal Actuator UA16 KNX-S

Núm. de art. 089177

Universal Actuator UA24 KNX-S

Núm. de art. 089184

Índice

1 Indicaciones de seguridad.... 3
2 Estructura del aparato .... 3
3 Función...... 4
4 Control de funcionamiento.... 5
5 Información para electricistas cualificados .... 10
5.1 Montaje y conexión eléctrica.... 10
5.2 Puesta en funcionamiento 12
6 Datos técnicos.... 13
7 Garantía.... 15

1 Indicaciones de seguridad

Solo los electricistas cualificados pueden realizar el montaje y conectar aparatos eléctricos.

Se pueden producir lesiones, incendios o daños materiales. Deberá leerse completamente y tenerse en cuenta el manual de instrucciones.

Peligro de descarga eléctrica en la instalación para MBTS o MBTP. No conectar de forma conjunta al aparato consumidores para tensión de red y SELV/PELV.

Si se conectan en paralelo varios motores en una salida, es imprescindible tener en cuenta las indicaciones del fabricante y utilizar, en caso necesario, un relé de desconexión. Los motores podrían dañarse.

Utilizar solamente motores de persiana con interruptores final de carrera mecánicos o electrónicos. Comprobar que los sensores están ajustados correctamente. Tener en cuenta las indicaciones del fabricante del motor. El aparato puede ser dañado.

No conectar motores trifásicos. El aparato puede ser dañado.

Este manual de instrucciones forma parte del producto y debe permanecer en manos del consumidor final.

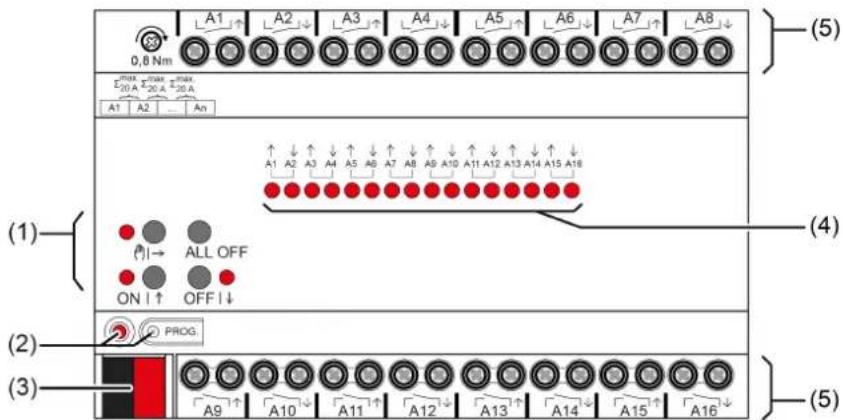

2 Estructura del aparato

(1) (2) (3) A1 A2 An A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 A11 A12 A13 A14 A15 A16 ALL OFF ON I ↑ OFF I ↓ PROG. A9 A10 A11 A12 A13 A14 A15 A16 (5) (4) (5)

Figura 1: Estructura del aparato

(1) Teclado para el manejo manual
(2) LED y tecla de programación
(3) Conexión KNX
(4) Salidas LED de estado
(5) Conexiones de todos los consumidores (salidas de relé)

3 Función

Información del sistema

Este aparato es un producto perteneciente al sistema KNX y se corresponde con las directivas KNX. Para su compresión se presupone un conocimiento técnico detallado obtenido a través de cursos de formación sobre KNX.

El funcionamiento del aparato depende del software. Una información más detallada sobre las versiones del software y el correspondiente alcance de las funciones, así como del propio software se puede obtener de la base de datos de producto del fabricante.

El aparato puede actualizarse. Las actualizaciones del Firmware pueden realizarse cómodamente con la STEINEL KNX Service App (software adicional).

El aparato soporta KNX Data Secure. KNX Data Secure ofrece protección contra manipulación en la automatización de edificios y puede configurarse en el proyecto ETS. Se presuponen conocimientos técnicos detallados. Para la puesta en funcionamiento segura se requiere el certificado del aparato, que se encuentra en el aparato. Durante el montaje debe retirarse el certificado del aparato y guardarse en un lugar seguro.

La planificación, instalación y puesta en funcionamiento del aparato se realizan con ETS, a partir de la versión 5.7.3.

Uso conforme a lo previsto

• Conmutación de consumidores eléctricos a través de contactos sin potencial
• Conmutación de persianas, persianas enrollables, toldos y elementos de protección similares de accionamiento eléctrico
• Montaje en el subdistribuidor sobre un carril DIN según DIN EN 60715

Características del Producto

• Salidas manejables manualmente, modo de funcionamiento obra
• Cambio manual entre modo persiana y modo interruptor sin puesta en funcionamiento
• Información del estado en modo manual y en modo bus
• Bloqueo de las salidas individuales por modo manual o bus
• Respuesta de estado (p. ej. alarma de viento)
• Compatible con KNX Data Secure
• Actualizable con la STEINEL KNX Service App

Características del modo interruptor

• Modo contacto de apertura o de cierre
• Función informativa del estado

• Función lógica y guiado forzado

• Funciones de conmutación centrales con acuse de recibo colectivo

• Función temporizada: retardo de conexión y desconexión, interruptor de luz de escalera con función de preaviso
• Función de escenas
• Contador de horas de funcionamiento

Características del modo persiana

• Apto para motores AC 110...230 V
• Modos de funcionamiento "persiana con lama", "persiana enrollable/toldo", "trampilla de ventilación / ventana de techo"
• Posición del elemento de protección solar directamente controlable
• Posición de las lamas directamente controllable
• Información del estado de desplazamiento, posición de la cortina y de las lamas
• Posición forzada a través de mando superior
• Función de seguridad: 3 alarmas independientes de viento, lluvia y heladas
• Función de protección solar con modo automático calentar/enfriar
• Protección de bloqueo (contra encierro exterior)
• Función de escenas

Características lógicas

• Puerta lógica
• Conversor (conversión)
• Elemento de bloqueo
• Comparador
• Interruptor de límite

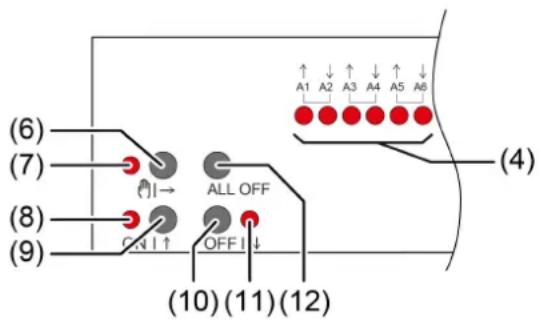

4 Control de funcionamiento

(4) Salidas LED de estado
ON: salida de relé cerrada
OFF: salida de relé abierta
Parpadeo lento: salida seleccionada en modo manual
Parpadeo rápido: salida por manejo manual permanente bloqueada

(6) Tecla 📋|→

Manejo manual

(7) LED 📋|→

ON: modo manual permanente activo / parpadeo: modo manual temporal activo

(8) LED ON|↑

ON: salidas de relé cerradas, modo manual activo

(9) Tecla ON|↑

Pulsación breve: conexión, ajuste de lamas o parada

Pulsación larga: subir elemento de protección solar

(10) Tecla OFF↓

Pulsación breve: desconexión, ajuste de lamas o parada

Pulsación larga: bajar elemento de protección solar

(11) LED OFF|↓

ON: salidas de relé abiertas, modo manual activo

(12) Tecla ALL OFF

Abrir todas las salidas de relé, parar accionamientos

Al accionar el teclado, el aparato diferencia entre la pulsación breve o larga.

– Pulsación breve: menos de 1 segundo
– Pulsación larga: entre 1 y 5 segundos

En el modo interruptor, el aparato distingue entre los modos de funcionamiento "cerrador" y "abridor". Al pulsar las teclas (9 + 10) se conmuta el estado de conexión:

Cerrador: conexión = cerrar relé, desconexión = abrir relé

Abridor: conexión = abrir relé, desconexión = cerrar relé

Los LED (4 + 8 + 11) muestran siempre el estado del relé.

Los LED (4) muestran el estado de las salidas opcionalmente solo de forma temporal (en función de los parámetros).

Modos de funcionamiento

• Modo bus: control por módulos sensor o otros dispositivos de bus
• Modo manual temporal: manejo manual in situ mediante panel de teclas, regreso automático al modo bus
• Modo manual permanente: exclusivamente control manual en el aparato

En el modo manual no es posible ningún modo bus.

i Tras caída de bus y retorno se conecta el aparato en el modo bus.

El modo manual se puede bloquear durante el funcionamiento por telegrama de bus.

Activar modo manual breve

El control no está bloqueado.

■ Pulsar brevemente la tecla Ⓞ|→ (6).

El LED 📋→ (7) parpadea, los LED A1... (4) de la primera salida configurada o par de salida parpadean.

El modo manual temporal está conectado.

Si tras 5 s no se pulsa ninguna tecla, el actuador pasa automáticamente al modo bus.

Desconectar modo manual breve

El aparato se encuentra en modo manual breve.

■ No pulsar durante 5 s.

-0-

■ Pulsar brevemente la tecla Ⓥ→ (6) repetidamente hasta que el actuador abandone el modo manual temporal.

Los LED de estado A1... (4) ya no parpadean, sino que indican el estado del relé.

El modo manual temporal está desconectado.

Salidas de conexión: Según la programación, al desconectar el modo manual, los relés de las salidas se conectan en la posición activa en dicho momento, p. ej. función lógica.

Salidas de persiana: Según la programación, al desconectar el modo manual, los elementos de protección solar se desplazan a la posición activa en dicho momento, p. ej. posición de seguridad o de protección solar.

Activar modo manual permanente

El control no está bloqueado.

■ Pulsar la tecla Ⓜ|→ (6) durante al menos 5 s.

El LED ### → (7) se ilumina, los LED A1... (4) de la primera salida configurada o par de salida parpadean.

El modo manual permanente está activado.

Desactivar modo manual permanente

El aparato se encuentra en modo manual permanente.

■ Pulsar la tecla Ⓜ|→ (6) durante al menos 5 s.

El modo manual permanente está desconectado. El modo bus está activado.

Salidas de conexión: Según la programación, al desconectar el modo manual, los relés de las salidas se conectan en la posición activa en dicho momento, p. ej. función lógica.

Salidas de persiana: Según la programación, al desconectar el modo manual, los elementos de protección solar se desplazan a la posición activa en dicho momento, p. ej. posición de seguridad o de protección solar.

Manejar la salida en modo manual

■ Activar el modo manual temporal o permanente.
■ Pulsar la tecla Ⓜl→ (6) repetidamente, hasta que el LED A1... (4) de la salida o par de salida deseada parpadee.
■ Pulsar la tecla ON|↑ (9) o OFF|↓ (10).
Pulsación breve: conexión/desconexión, parada del accionamiento.
Pulsación larga: subir/bajar elemento de protección solar.
LED ON|↑ (8) ON: salida de relé cerrada
LED OFF|↓ (7) ON: salida de relé abierta

i Modo manual breve: tras recorrer todas las salidas, el aparato abandona el modo manual al volver a pulsar brevemente.

Desconectar todas las salidas / Detener todos los elementos de protección solar

El aparato se encuentra en modo manual permanente.

■ Pulsar la tecla ALL OFF (12).

Salidas de conexión: todas las salidas se desconectan (modo de funcionamiento cerrador: salida de relé abierta / modo de funcionamiento abridor: salida de relé cerrada).

Salidas de persiana: todos los elementos de protección solar se detienen.

Bloqueo de salidas

El aparato se encuentra en modo manual permanente. Se puede bloquear el control del bus (parámetro ETS).

■ Pulsar la tecla Ⓞ→ (6) repetidamente, hasta que el LED A1... (4) de la salida o par de salida deseada parpadee.
■ Presionar simultáneamente las teclas ON|↑ (9) y OFF|↓ (10) durante al menos 5 s.

La salida seleccionada está bloqueada.

El LED de estado A1... (4) de la salida o par de salida seleccionadas parpa-dea rápidamente.

i Una salida bloqueada se puede manejar en el modo manual.

Desbloquear salidas

El aparato se encuentra en modo manual permanente. Se han bloqueado una o varias salidas en el modo de funcionamiento manual.

■ Pulsar la tecla Ⓜ|→ (6) repetidamente, hasta seleccionar la salida o par de salida a desbloquear.
■ Presionar simultáneamente las teclas ON|↑ (9) y OFF|↓ (10) durante al menos 5 s.

Bloqueo desactivado.

El LED de estado A1... (4) de la salida o par de salida seleccionadas parpa-dea despacio.

Cambio entre modo persiana y modo interruptor

El aparato no está en funcionamiento

■ Activar el modo manual permanente.
■ Pulsar la tecla Ⓞ|→ (1) repetidamente, hasta que el LED A1... (8) de la salida o par de salida deseada parpadee.
■ Pulsar simultáneamente las teclas Ⓜ|→ (1), ON|↑ (4) y OFF|↓ (5) durante aprox. 5 s.

Modo interruptor: se iluminan los dos LED de estado A1... (8) del par de salida.

Modo persiana: se iluminan los dos LED de estado A1... (8) del par de salida alternadamente.

■ Pulsar simultáneamente las teclas ON|↑ (4) y OFF|↓ (5).

Las salidas cambian entre el modo interruptor y el modo persiana.

Los dos LED de estado A1... (8) indican el modo de funcionamiento actual.

■ Pulsar simultáneamente las teclas Ⓞ|→ (1), ON|↑ (4) y OFF|↓ (5) durante aprox. 5 s.

Acaba el cambio de ajuste del modo de funcionamiento y se activa el modo manual permanente.

■ Pulsar la tecla Ⓞ|→ (1) durante aprox. 5 s.

Acaba el cambio de ajuste del modo de funcionamiento y se desactiva el modo manual permanente.

5 Información para electricistas cualificados

¡PELIGRO!

Peligro de muerte por descarga eléctrica.

Cortar la corriente del aparato. Cubrir los componentes conductores de tensión.

5.1 Montaje y conexión eléctrica

Montar el aparato

Para el modo Secure (requisitos):

• Puesta en funcionamiento segura activada en ETS.
• Certificado de dispositivo introducido/escaneado o añadido al proyecto ETS. Se recomienda usar una cámara de alta resolución para escanear el código QR.
• Anotar todas las contraseña y guardarlas en un lugar seguro.

Téngase en cuenta la temperatura ambiente. El aparato debe estar suficientemente refrigerado.

■ Montar el aparato sobre un carril DIN.
■ En el modo Secure: durante el montaje debe retirarse el certificado del aparato y guardarse en un lugar seguro.

Conectar el aparato

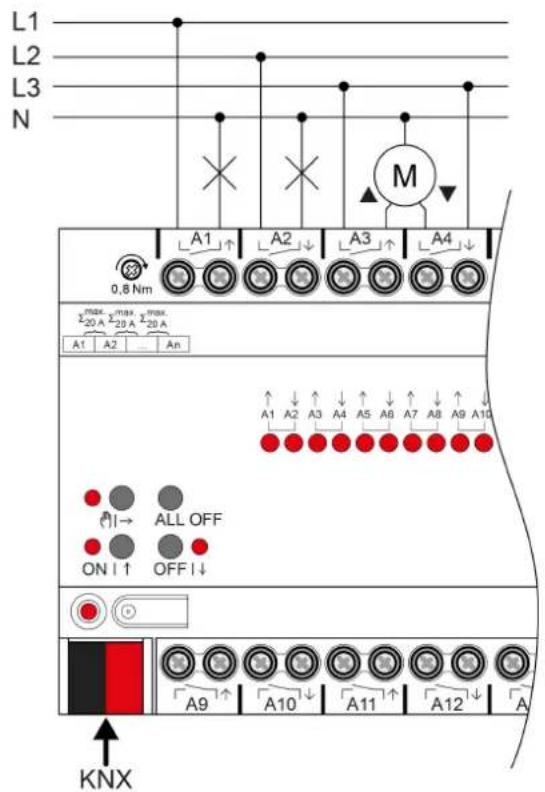

L1 L2 L3 N 0,8 Nm A1 ↑ A2 ↓ A3 ↑ A4 ↓ Σmax - max - Σmax - 20 A - 20 A - 20 A A1 A2 ... An A1 A2 A3 A4 A5 A6 A7 A8 A9 A10 ALL OFF ON I ↑ OFF I ↓ KNX

Figura 3: Conexión del aparato (ejemplo de conexión)

■ Conectar el cable de bus con borne de conexión KNX al polo correcto.
■ Colocar la tapa protectora en la conexión KNX como protección contra tensiones peligrosas.
■ Conectar la carga según el ejemplo de conexión. Dos salidas de relé contiguas forman una salida de persiana.

La corriente residual máxima admisible de las salidas contiguas es de 20 A.

! Σmax. Σmax. Σmax. 20A 20A 20A A1 A2 ... An

Figura 4: Corriente residual máxima admisible de las salidas contiguas

5.2 Puesta en funcionamiento

Puesta en funcionamiento del aparato

¡INDICIO!

Control de carga incorrecto debido a un estado de relé indefinido en la entrega.

Riesgo de destrucción de los motores de accionamiento conectados.

Durante la puesta en funcionamiento, hay que asegurarse de que todos los contactos de relés estén abiertos antes de que se conecte la carga aplicando la tensión del bus KNX. ¡Observe la secuencia de puesta en marcha!

■ Conectar la tensión de bus KNX.
■ Esperar aprox. 10 s.
■ Encender los circuitos de carga.

Estado de suministro: posibilidad de manejo de las salidas mediante manejo manual. Todas las salidas se han ajustado como salidas de persiana.

Cargar la dirección física y el programa de aplicación

■ Para cargas conectadas, parametrizar las salidas como salida de conmutación.
■ Para funcionamiento de persiana, parametrizar las salidas como salida de persiana.
■ En el modo de persiana: medir los tiempos de desplazamiento del elemento de protección solar y de las lamas y registrar en el ajuste de parámetros.
■ Pulsar la tecla de programación.
El LED de programación se ilumina.
■ Cargar la dirección física y el programa de aplicación con el ETS.

Modo Estado Seguro

El modo Estado Seguro detiene la ejecución del programa de aplicación cargado.

i Tan solo el software de sistema del aparato continúa funcionando. Pueden ejecutarse las funciones de diagnóstico del ETS y la programación del aparato. No es posible realizar un manejo manual.

Activación del modo Estado Seguro

■ Desconectar la tensión del bus o retirar el borne de conexión KNX.
■ Esperar aprox. 15 s.
■ Pulsar la tecla de programación y mantenerla pulsada.

■ Conectar la tensión del bus o colocar el borne de conexión KNX. Soltar la tecla de programación solo cuando el LED de programación parpadee lenta-mente.

El modo Estado Seguro está ahora activado.

Pulsando de nuevo brevemente la tecla de programación, también se puede activar y desactivar, como de costumbre, el modo de programación en el Modo Estado Seguro. El LED de programación deja de parpadear en el modo de programación activo.

Desactivación del modo Estado Seguro

■ Desconectar la tensión del bus (esperar aprox. 15 s) o realizar la programación ETS.

Reset maestro

El reset maestro restaura los parámetros originales del aparato (dirección física 15.15.255, se mantiene el firmware). A continuación, los aparatos deben ponerse nuevamente en servicio con el ETS. Es posible realizar un manejo manual.

En el modo Secure: un reset maestro desactiva la seguridad del aparato. A continuación el aparato puede ponerse de nuevo en servicio con el certificado del aparato.

Realización de un reset maestro

Requisito: el modo Estado Seguro se encuentra activado.

■ Pulsar la tecla de programación y mantenerla pulsada durante > 5 s. El LED de programación parpadea rápido.

El aparato ejecuta un reset maestro, se reinicia y al cabo de aprox. 5 segundos se encuentra nuevamente operativo.

Restauración del aparato a los ajustes de fábrica

La STEINEL KNX Service App permite restablecer la configuración original de los dispositivos. Esta función utiliza el firmware del aparato, que se encontraba activo en la configuración inicial (estado original). Al restaurar los parámetros de fábrica se pierden la dirección física y la configuración de los dispositivos.

6 Datos técnicos

KNX

Medio KNX TP 256

Modo de puesta en funcionamiento Modo S

Tensión nominal KNX DC 21 ... 32 V MBTS

Consumo de corriente KNX

N.° de pedido 089160, 089177 5 ... 18 mA

N.° de pedido 089184 5 ... 24 mA

Salidas

Tensión de conexión AC 250 V \~

Intensidad de conmutación AC1 16 A

Luminarias fluorescentes 16 AX

Intensidad de corriente máxima admisible

Salidas contiguas Σ 20 A

Carga por salida

Carga óhmica 3000 W

Carga capacitiva máx. 16 A (140 μF)

Motores 1380 VA

Corriente de encendido 200 μs máx. 800 A

Corriente de encendido 20 ms máx. 165 A

Carga de lámpara

Luminarias incandescentes 2300 W

Luminarias halógenas de alto voltaje 2300 W

Luminarias LED de alto voltaje máx. 400 W

Luminarias halógenas de baja tensión 1500 W con transformadores electrónicos

Luminarias halógenas de bajo voltaje con transformadores inductivos 1200 VA

Lámpara fluorescente compacta

sin compensación 1000 W

compensadas en paralelo 1160 W (140 μF)

Anchura de montaje

N.° de pedido 089160 72 mm / 4 Módulos

N.° de pedido 089177 144 mm / 8 Módulos

N.° de pedido 089184 216 mm / 12 Módulos

Peso

N.° de pedido 089160 aprox. 230 g

N.° de pedido 089177 aprox. 500 g

N.° de pedido 089184 aprox. 740 g

Secciones transversales enchufables del conductor

monofilar 0,5 ... 4 mm ^2

flexible sin funda terminal 0,5 ... 4 mm ^2

flexible con funda terminal 0,5 ... 2,5 mm ^4

Condiciones ambientales

Temperatura ambiente -5 ... +45 °C

Temperatura de almacenamiento/transporte

-25 ... +70 °C

Par de apriete de los terminales de rosca máx. 0,8 Nm

7 Garantía

Reservado el derecho a realizar modificaciones técnicas y formales en el producto, siempre y cuando sirvan para adaptar el aparato a los avances técnicos.

Prestamos garantía dentro del marco de las disposiciones legales.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Telefon [phone]

www.steinel.de

[e-mail]

Mode d'emploi

Universal Actuator UA6 KNX-S

Réf. 089160

Universal Actuator UA16 KNX-S

Réf. 089177

Universal Actuator UA24 KNX-S

Réf. 089184

Sommaire
