GEBRUIKSAANWIJZING UA24 KNX STEINEL

Bedieningsvoorschrift

Universal Actuator UA6 KNX-S

Art.nr.089160

Universal Actuator UA16 KNX-S

Art.nr.089177

Universal Actuator UA24 KNX-S

Art.nr.089184

Inhoudsopgave

1 Veiligheidsinstructies 3
2 Constructie apparatus 3
3 Functie 4
4 Bediening. 5
5 Informatie voor elekrotechnici 9

5.1 Montage en elektrische aansluiting 9
5.2 Inbedrijfname 11

6 Technische gegevens 12
7 Garantie 14

1 Veiligheidsinstructies

De montage en aansluiting van elektrische apparaten mag alleen worden uitgevoerd door een elektrotechnicus.

Ernstig letsel, brand of materielle schade möglichk. Handleiding volledig doorlezen en aanhonden.

Gevaar door elektrische schokken op de SELV-/PELV-installatie. Verbruikers voor netspanning en SELV/PELV Niet samen op het apparatus aansluten.

Als meerere motoren parallel op een uitgang moeten worden geschakeld, moeten algtd de gegevens van de fabrikant in acht worden genomen; als alternatif kunnen scheidingsrelais worden gebruikt. Motoren kuren beschadigd raken.

Alleen jaloeziemotoren met mechanische of elektronische eindschakelaars gebruiken. Controller of de eindstandschakelaars goed zich aufgesteld. Neem de gegevens van de motorfabrikant in acht. Apparaat kan beschadigd raken.

Geen draaistroommotoren aansluiten. Apparaat kan beschadigd raken.

Deze handleiding is onderdeel van het product en moet door de eindklant worden bewaard.

2 Constructie apparatus

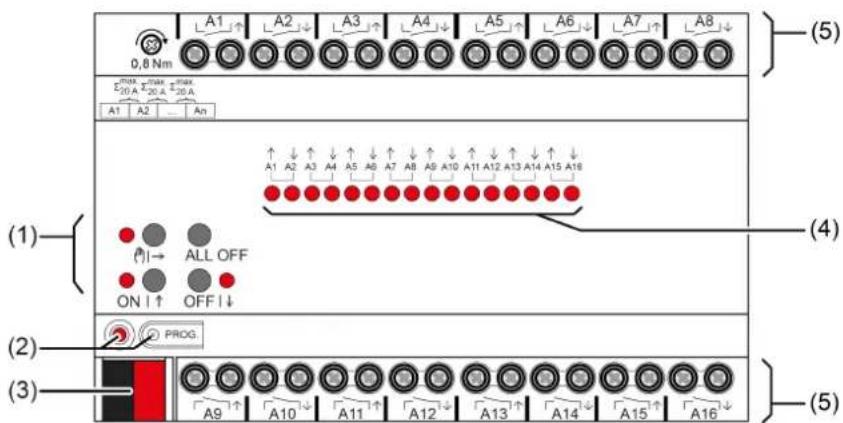

Afbeelding 1: Constructie apparatus

(1) Toetsenveld voor handbediening
(2)Programmeerknop en -LED
(3) KNX-aansluiting
(4) Status-LED uitgangen
(5) Aansluitingen verbruikers (relaisuitgangen)

3 Functie

Systeeminformatie

Dit apparaat is een product van het KNX-systeem en voldoet aan de KNX-richtlijnen. Voorwaarde voor een goed begrip is gedetailleerde vakkennis opgedaan via KNX-oppledingen.

De functie van het apparatusaat is softwareafthankelijk. Gedetailleerde informatie over softwareversies en de bijbehorende functionaliteit en de software zich vindt u in de productdatabase van de leverancier.

Het apparaat is geschikt voor updates. Firmware-updates können eenvoudig worden UITgevoerd met de STEINEL KNX Service App (aanvullende software).

Het apparaat is compatibel met KNX Data Secure. KNX Data Secure biedt beschering gegen manipulaties in de gebouwautomatisering en kan in het ETS-project worden geconfigureerd. Gedetailleerde vakkennis geldt als voorwaarde. Voor de veilige inbedrijfname is een apparaatcertificaat vereist, dat op het apparaat is aangebrachte. Tijdens de montage moet het apparaatcertificaat van het apparaat worden verwijderd en op een veilige plaats worden bewaard.

Ontwerp, installment en inbedrijfname van het apparaat vindenplaats met behulp van de ETS vanaf versie 5.7.3.

Beoogd gebruik

• Schakelen van elektrische verbruikers via potenialvrijne contacten
• Schakelen van elektrisch aangedreten jaloezieen, rolluiken, markiezen en soortgelijke installaties
• Inbouw in onderverdeling op DIN-rail conform DIN EN 60715

Producteigenschappen

• Uitgangen handmatig bedienbaar, bediening op de bouwplaats
• Handmatig wisselen:tussen jaloeziebedrijf en schakelbedrijf zonder inbedrijf-name
• Terugmelding in handbedrijf en in busbedrijf
• Blokkeren van de afzonderlijke uitgangen met de hand of via de bus
• Statusterugmelding (bijv. windalarm)
• Ondersteuning voor KNX Data Secure
• Kan worden geüpdate met STEINEL KNX Service App

Eigenschappen schakelaarbediening

Maak-ofverbreekcontact
-Terugmeldfunctie
- Koppelings- en dwangmatige aanstuurfunctie
- Centrale schakelfuncties met verzamelterugmelding

• Tijdfuncties: in-, uitschakelvertraging, trappenhuisschakelaar met voorwaarschuwingsfunctie
• Scenariofungie
  Bedrijfsurenteller

Eigenschappen jaloeziebediening

• Geschikt voor AC-motoren 110...230 V
  -Bedieningsmodi "Jaloezie met lamel", "Rolluik/markies", "Ventilatieklep/dakraam"
• Installatiepositie direct aanstuurbaar
  Lamellenstand direct aanstuurbaar
• Terugmelding van bewegingstoestand, hangpositie en lamellenstand
  Dwangmatige stand via besturing van hogeriveau
• Veiligheidsfunctie: 3 onafhankelijke windalarmen, regenalarm, vorstalarm
  Zonweringsfunctie met verwarmen/koelen-automaat
• Blokkeerfunctie (buitensluitbeveiliging)
• Scenariofungie

Eigenschappen logica

• Logicapoort
• Omzetter (conversie)
• Blokkelement
  Vergelijkker
  Grenswaardeschakelaar

4 Bediening

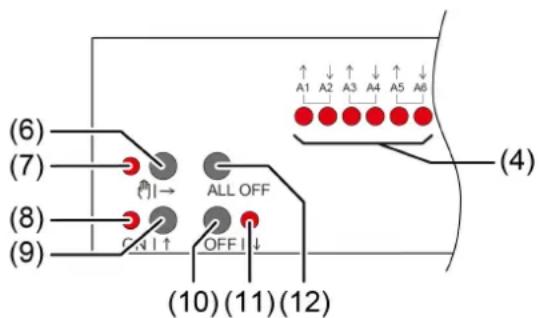

Afbeelding 2: Bedieningselementen

(4) Status-LED uitgangen

AAN: relaisuitgang gesloten

UIT: relaisuitgang geopend

Knippert langzaam: uitgang in handbediening geselecteerd

Knippert snel: uitgang via permanent handbedrijf geblokkeerd

(6) Knop | Handbediening
(7) LED | AAN: permanente handbediening actief / knipperen: kortdurende handbediening actief
(8) LED ON↑
AAN: relaisuitgangen gesloten, handbediening actief
(9) Knop ON|Kort: inschakelen, lamellen verplaatsen of stop Lang: installment omhoog bewegen
(10) Knop OFF|Kort: uitschakelen, lamellen verplaatsen of stop Lang: installment omlaag bewegen
(11) LED OFF↓
AAN: relaisuitgangen geopend, handbediening actief
(12) Knop ALL OFF Alle relaisuitgangen openen, aandrijvingen stoppen

Bij de bediening met toetsen maakt het apparaat anderscheid:tussen korte en lange bediening.

Kort: bediening korter dan 1 s
- Lang: bediening tussen 1 en 5 s

Bij schakelbedrijf anderscheidt het apparaat tussen de bedieningsmodi 'Maakcontact' en 'Verbreekcontact'. De knappen (9 + 10) schaken bij bediening deschakeltoestand om: Maakcontact: inschaken = relais sluiten, uitschaken = relais openen Verbreekcontact: inschaken = relais openen, uitschaken = relais sluiten De LEDs (4 + 8 + 11) 给他们 steeds de relaistoestand aan.
i De LED's (4) tonen de status van de uitgangen optioneel alleen tijdelijk (parameterafhankelijk).

Bedieningsmodi

• Busbedrijf: bediening via tastensoren of andere busapparaten
• Kortdurend handbedrijf: handbediening terplaatse met toetsenbord, automatisch terugkeer maar busbedrijf
• Permanent handbedrijf:uitsluitend handbediening op apparatus

In handbedrijf is geen busbedrijf möglichk.
i Na busuitval en -terugkeer schakelt het apparaat over op busbedrijf.
i Het handbedrijf kan tijdens bedrijf via een bustelegram worden geblokkeerd.

Tijdelijk handbedrijf inschakelen

De bediening is Niet geblokkeerd.

• Knop (6) kort indrukken.

LED ^m (7) knippert, LED's A1... (4) van de eerste geconfigureerde uitgang of uitgangspaar knipperen.

Kortdurend handbedrijf is ingeschakeld.

i Na 5 s zonder knopbediening keert de actor automatisch terug maar het bus-bedrijf.

Tijdelijk handbedrijf uitschakelen

Het apparaat bevindt zich in tijdelijk handbedrijf.

5s geen bediening.

-of-

• Knop (6) net zo vaak kort indrukken totdat de actor het kortdurend hand-bedrijf verlaat.

Status-LED's A1... (4) knipperen nicht meer, maar geven de relaisstatus aan.

Kortdurend handbedrijf isuitgeschakeld.

Schakeluitgangen: afhankelijk van de programmering schakelen bij het uitschakelen van het handbedrijf de uitgangsrelais maar de dan actieve positie, bijv. koppeleng.

Jaloezie-uitgangen: afhankelijk van de programmering bewegen bij het uitschakelen van het handbedrijf de zonwerings maar de dan actieve positie, bijv., veiligheids- of installatiespositie.

Permanent handbedrijf inschakelen

De bediening is nicht geblokkeerd.

Knop (6) minimaal 5 s indrukken.

LED | (7) brandt, LED's A1... (4) van de eerste geconfigureerde uitgang of uitgangspaar knipperen.

Permanent handbedrijf is ingeschakeld.

Permanent handbedrivj uitschakelen

Het apparaat bevindt zich in permanent handbedrijf.

• Knop (6) minimaal 5 s indrukken.

LED (7) isuit.

Permanent handbedrijf is uitgeschakeld. Busbedrijf is ingeschakeld.

Schakeluitgangen: afhankelijk van de programmering schakelen bij het uitschakelen van het handbedrijf de uitgangsrelais maar de dan actieve positie, bijv. koppeleng.

Jaloezie-uitgangen: afhankelijk van de programmering bewegen bij het uitschakelen van het handbedrijf de zonwerings maar de dan actieve positie, bijv., veiligheids- of installatiespositie.

Uitgang in handbediening bedieren

Kortdurend of permanent handbedrijf activeren.
■ Knop (6) net zo vaak indrukken totdat de LED A1... (4) van de gewenste uitgang of uitgangspaar knippert.
- Knop ON|↑ (9) of OFF|↓ (10) indrukken.
Kort: inschakelen/uitschakelen, aandrijving stop.
Lang: installment omhoog/omlaag bewegen.

LED ON↑ (8) AAN: relaisuitgang gesloten

LED OFF|↓ (7) AAN: relaisuitgang geopend

Tijdelijk handbedrijf: na het doorlopen van alle uitgangen verlaat het apparaat het handbedrijf na opnieuw een korte bediening.

Alle uitgangen uitschakelen / alle installaties stoppen

Het apparaat bevindt zich in permanent handbedrijf.

Knop ALL OFF (12) indrukken.

Schakeluitgangen: alle uitgangen worden uigeschakeld (bedieningsmodus maakcontact: relaisuitgang geopend / bedieningsmodus maakcontact: relaisuitgang gesloten).

Jaloezie-uitgangen: alle installaties stoppen.

Uitgangen blokkeren

Het apparaat bevindt zich in permanent handbedrijf. De busbesturing is blokkeerbaar (ETS-parameter).

■ Knop (6) net zo vaak indrukken totdat de LED A1... (4) van de gewenste uitgang of uitgangspaar knippert.
■ Knoppen ON|↑ (9) en OFF|↓ (10) gelijktijdig ten minste 5 s indrukken.

Gekozen uitgang is geblokkeerd.

Status-LED A1... (4) van de gekozen uitgang of uitgangspaar knippert snel.

i Een geblokkeerde uitgang kan in handbedrijf worden bediend.

Uitgangenvrijgeven

Het apparaat bevindt zich in permanent handbedrijf. Een of meerere uitgangen werden bij handbedrijf geblokkeerd.

• Knop (6) net zo vaak indrukken totdat de te deblokkeren uitgang of het uitgangspaar is geselecteerd.

■ Knoppen ON|↑ (9) en OFF|↓ (10) gelijktijdig ten minste 5 s indrukken.

Blokkering is opgeven.

LED A1... (4) van de gekozen uitgang of uitgangspaar knippert langzaam.

Wisselen tussen jaloezie- en schakelbedrijf

Apparaat is nicht in bedrijf genomen

Permanent handbedrijf activeren.
■ Knop (1) net zo vaak indrukken totdat de LED A1... (8) van de gewensteuitgang of uitgangspeer knippert.
Knop (1) en ON|↑ (4) en OFF|↓ (5) segelijk ca. 5 s indrukken.

Schakelbedrijf: beiden status-LED's A1... (8) van het uitgangspaar branden.

Jaloeziebedrijf: beiden status-LED's A1... (8) van het uitgangspaar knipperen afwisseelend.

• Knop ON|↑ (4) en OFF↓ (5) gegelijkkertijd indrukken.

Uitgangen wisselen:tussen schakelbedrijf en jaloeziebedrijf.

Beide status-LED's A1... (8) geen de actuele bedieningsmodus aan.

Knop (1) en ON|↑ (4) en OFF|↓ (5) segelijk ca. 5 s indrukken.

Bedrijfsmodusomschakeling wordt beeindigd, permanent handmatig bedrijf is geactiveerd.

■ Knop 曾 (1) ca. 5 s indrukken.

Bedrijfsmodusomschakeling worden beeindigd, permanent handmatig bedrijf is gedectiveerd.

5 Informatie voor elektrotechnici

GEVAAR!

Levensgevaar door elektrische schokken.

Apparaat vrijschakelen. Spanningvoerende delen afdekken.

5.1 Montage en elektrische aansluiting

Apparaat monteren

Bij Secure-modus (voorwaarden):

• Veilige inbedrijfname is in de ETS geactiveerd.

• Apparaatcertificaat ingevoerd/ingscand resp. aan het ETS-project toegevoegd. Wij adviseren voor het scanden van de QR-code een camera met hogeresolutie te gebruiken.

• Alle wachtwoorden documenteren en op een veilige plaats bewaren.

Omgevingstemperatuur in de gaten honden. Zorg voor voldoende koeling.

Apparaat op DIN-rail monteren.
Bij Secure-modus: het apparaatcertificaat moet van het apparaat worden verwijderd en op een veilige plaats worden bewaard.

Apparaat aansluiten

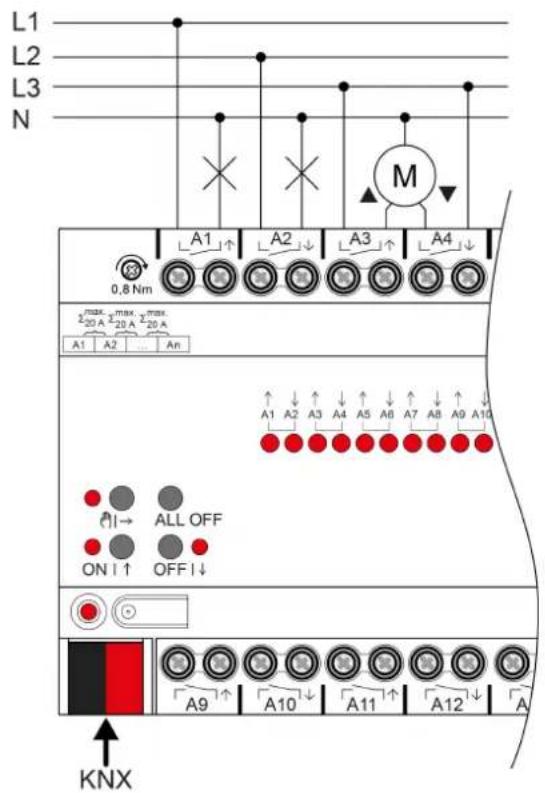

Afbeelding 3: Apparaataansluiting (aansluitvoorbeeld)

■ Buskabel met KNX aansluitklem en correcte polariteit aansluten.
- Ter bescherming gegen gevaarlijke spanningsen de afdekkap op de KNX-aansluiting aanbrengen.
- Last volgens aansluitvoorbeeld aansluten. Twee naast elkaar gelegen relaisuitgangen vormen een jaloezie-uitgang.

De totale stroombelastbaarheid van naastgelegen uitgangen is maximaal 20 A.

A1

A2

...

A

Afbeelding 4: Totaalstroombelastbaarheid naastgelegen uitgangen

5.2 Inbedrijfname

Apparaat in bedrijf nemen

WENK!

Onjuiste belastingscontrole door ongedefinieerde relaistoestand bij levering. Risico op vernieling van aangesloten aandrijfmotoren.

Tijdens de inbedrijfname要去 voor worden gezorgd dat alle relaiscontacten open zijn voordat de belasting worden ingeschakeld door aansluiting van de KNX buusspanning. Let op de volgorde van de inbedrijfstelling!

• KNX-busspanning inschakelen.
  Ca. 10 s wachten.
  Schakel de belastingscircuits in.

i Afleveringstoestand: bediening van de uitgangen met handbediening möglichk. Uitgangen zich als jaloezie-uitgangen ingesteld.

Fysiek adres en toepassingsprogramma laden

Voor geschakelde lasten uitgangen als schakeluitgang parametreren.
Voor jaloeziebediening uitgangen als jaloezie-uitgang parametreren.
Bij jaloeziebedrijf: zonwering- en lamelbewegingstijden meten en in de parameterinstelling invoeren.
■Programmeerknop indrukken. Deprogrammeer-LED brandt.
Fysiek adres en toepassingsprogramma met de ETS laden.

Safe-State-modus

De Safe-State-modus stopt de UITvoering van het geladen applicatieprogramma.

Alleen de systemdsoftware van het apparaat werkt nog. ETS-diagnosefuncties en ook het programmeren van het apparaat zijn möglich. Handbediening is nicht möglich.

Safe-State-modus activeren

Busspanning uitschakelen of KNX-aansluitklem verwijdersen.
Ca. 15 s wachten.
■Programmeerknop indrukken en ingedrukt houden.
■ Busspanning inschakelen of KNX-aansluitklem aanbrengen. De programmeer-knop pas loslaten wanner de programmeer-LED langzaam knippert.

De Safe-State-modus is geactiveerd.

Door opnieuw kort indrukken van de programmeerknop kan de programmeermodus zoals gebruikelijk ook in de Safe-State-modus in- enuitgeschakeld worden. De programmeer-LED beeindigt bij actieve programmeermodus het knipperen.

Safe-State-modus deactiveren

• Busspanning uitschakelen (ca. 15 s wachten) of ETS-programmering uitvoeren.

Master-reset

De master-reset herstelt de basisinstellungen van het apparaat (fysiek adres 15.15.255, firmware blijt behouden). De apparaten要去enervoigens met de ETS opnieuw in bedrijf worden genomen. Handbediening is möglichk.

Bij Secure-modus: een master-reset deactiveert de beveiliging van het apparaat. Het apparaat kan aansluitend met het apparaatcertificaat opnieuw in bedrijf worden genomen.

Master-resetuitvoeren

Voorwaarde: de Safe-State-modus is geactiveerd.

■Programmeerknop indrukken en >5 ingedrukt honden.

De programmeer-LED knippert snel.

Het apparaat voert een master-reset uit, start opnieuw en is na ca. 5 s waar bedrijfsklaar.

Apparaat maar fabrieksinstellungen-resetten

Met de STEINEL KNX Service App können de fabrieksinstellungen van apparaten worden hersteld. Deze functie gelebruikt de in het apparaat aanwezige firmware, die op het moment van aflevering actief was (afleveringstoestand). Door de reset maar de fabrieksinstellungen verliezen de apparaten hun fysiek adres en configuratie.

Inbedrijfnamemodus S-modus

Nominale spanning KNX DC 21 ... 32 V SELV

Opgenomen stroom KNX

Best.-nr. 089160, 089177 5 ... 18 mA

Best.-nr. 089184 5 ... 24 mA

Uitgangen

Schakelspanning AC 250 V ~

Schakelstroom AC1 16 A

TL-lampen 16 AX

Stroombelastbaarheid

Naastgelegen uitgangen 20A

Lasten per uitgang

Ohmse last 3000 W

Capacitieve last max. 16 A (140 F)

Motoren 1380 VA

Inschakelstroom 200 s max. 800 A

Inschakelstroom 20 ms max. 165 A

Lamplasten

Gloeilampen 2300 W

HV-halogeenlampen 2300 W

HV-LED-lampen max. 400 W

LV-halogeenlampen met elektronische 1500 W trafo's

LV-halogeenlampen met inductievetrafo 1200 VA

Compacte neonlampen

niet gecompenseerd 1000 W

parallel gecompenseerd 1160 W (140 F)

Inbouwbreedte

Best.-nr. 089160 72 mm / 4 TE

Best.-nr. 089177 144 mm/8 TE

Best.-nr. 089184 216 mm / 12 TE

Gewicht

Best.-nr. 089160 ca. 230g

Best.-nr. 089177 ca. 500 g

Best.-nr. 089184 ca. 740 g

Klembare leidingdoorsnedes

massief 0,5 ... 4 mm²

soepel zonder adereindhuls 0,5 ... 4 mm²

soepel met adereindhuls 0,5 ... 2,5 mm²

Omgevingscondities

-5 ... +45 °C

Opslag-/transporttemperatuur -25 ... +70 °C

Aanhaalmoment schroefklemmen max. 0,8 Nm

7 Garantie

Technische en formele veranderingen aan het product, voor zover deze de technische vooruitgang dienen, zichoorbehonden.

Wij bieden garantie in het kader van de wettelijk bepalingen.

STEINEL GmbH

Dieselstraße 80-84

33442 Herzebrock-Clarholz

Telefon [phone]

www.steinel.de

[e-mail]

Bruksanvisning

Universal Actuator UA6 KNX-S

Art.-nr. 089160

Universal Actuator UA16 KNX-S

Art.-nr. 089177

Universal Actuator UA24 KNX-S

Art.-nr.089184
