GEBRUIKSAANWIJZING Wind Calm Create

Locatie en installatie-eisen 66

Veiligheidsinstructies 67

WIND CALM MET LED-LICHT

Lijst met onderdelen 68

Installatie instructies 69

Afstandsbediening 69

WIND CALM ZONDER LED-LICHT

Installatie instructies 72

Onderdelen lijst 72

Afstandsbediening 74

Verbinding met de app 75

DEUTSCH

Bedankt voor het kiezen van onze plafondventilator. Lees deze instructies aandachtig door voordat u het apparaat in gebruik neemt en voor een optimaal gebruik.

De veiligheidsmaatregelen in dit document verminderen het risico op overlijden, letsel en elektrische schokken als ze correct worden opgevolgd. Bewaar de handleiding op een veilige plaats voor toekomstig gebruik, samen met de volledige garantiekaart, het aankoopbewijs en de verpakking. Indien van toepassing, gelieve deze instructies door te geven aan de volgende eigenaar van het toestel. Volg altijd de elementaire veiligheidsmaatregelen en maatregelen ter voorkoming van ongevallen bij het gebruik van een elektrisch apparaat. Wij aanvaarden geen enkele verantwoordelijkheid voor de schending van deze vereisten door de klant.

LOCATIE EN INSTALLATIE-EISEN

• Conform veiligheidsvoorschriften dient het laagste punt van de ventilatorbladen zich minimaal 2,3 meter van de grond te bevinden.
• Zorg ervoor dat de gekozen locatie niet toelaat dat de roterende messen in contact komen met enig voorwerp.
• Controleer of de plafondbalken stevig en groot en sterk genoeg zijn om het gewicht van de ventilator te dragen.
• Om het risico op brand, elektrische schokken of persoonlijk letsel te verminderen, moet u ervoor zorgen dat de montagebeugel van de ventilator rechtstreeks op de constructie van het gebouw is bevestigd. Monteer het NIET in een verdeelkast.
• De montagebeugel moet stevig worden vastgeschroefd aan een draagconstructie, zoals een betonnen plafond, een stalen constructie of een houten frame. Als er een houten frame wordt toegevoegd, moet dit stevig tussen twee balken worden vastgespijkerd of vastgeschroefd.
• Om het risico van persoonlijk letsel en materiële schade te verminderen, mag u de verticale stang of ventilatorbladen niet buigen of beschadigen tijdens het hanteren of installeren van de ventilator. Als u een verslechtering van het product constateert, neem dan contact op met onze klantenservice voordat u verder gaat met de installatie van de ventilator.
• Zorg ervoor dat de ventilator stevig aan het plafond is bevestigd. Alle bevestigingsschroeven moeten worden gecontroleerd en indien nodig opnieuw worden aangedraaid voordat de ventilator wordt gestart.

- Schakel de stroom uit voordat u werkzaamheden aan de plafondventilator uitvoert en schakel de stroomonderbreker uit. Om mogelijke elektrische schokken te voorkomen, moet u controle-ren of de stroom is onderbroken bij de zekeringenkast of het stroomonderbrekerpaneel voordat u de bedrading uitvoert.

- De ventilator, montagebeugel en verlichtingsapparatuur moeten worden geaard. Controleer of alle verbindingen goed geïsoleerd zijn.

- Controleer en bevestig dat alle aansluitingen correct en veilig zijn. Berg alle kabels goed op nadat alle elektrische aansluitingen zijn gemaakt.

• Probeer deze ventilator niet te bedienen met een wandschakelaar of afstandsbediening die niet door de fabrikant is goedgekeurd voor gebruik met de ventilator. Gebruik GEEN solid-state controller. Bij gebruik van een niet goedgekeurde wandschakelaar of afstandsbediening vervalt de garantie.

- Sluit de plafondventilator niet aan op een dimmerschakelaar.

Bij het gebruik van een elektrisch apparaat moeten de fundamentele veiligheidsmaatregelen te allen tijde in acht worden genomen:

• Dit apparaat is niet bedoeld voor gebruik door mensen met lichamelijke, zintuiglijke of geestelijke handicaps, noch door mensen met een gebrek aan ervaring en kennis, tenzij ze onder toezicht staan of instructies hebben gekregen over het veilige gebruik en de mogelijke gevaren die eraan verbonden zijn, begrijpen. .
• Kinderen herkennen de gevaren van het gebruik van een plafondventilator niet. Houd kinderen uit de buurt van plafondventilatoren.
• Stel de plafondventilator niet bloot aan regen of vocht. Gebruik de plafondventilator niet buitenshuis of met natte handen.
• Gebruik alleen reserveonderdelen van CREATE.
• Om het risico op lichamelijk letsel te verminderen, dient u de ventilator rechtstreeks op de ondersteunende structuur van het gebouw te bevestigen volgens deze instructies en alleen de meegeleverde accessoires te gebruiken.
• Om mogelijke elektrische schokken te voorkomen, moet u de stroom uitschakelen door de stroomonderbrekers in de verdeelkast en de bijbehorende wandschakelaarlocatie uit te schakelen voordat u de ventilator installeert. Als u de stroomonderbrekers niet in de uit-stand kunt vergrendelen, plaatst u een duidelijk zichtbare mededeling, zoals een label, op het servicepaneel.
• Alle bedrading moet in overeenstemming zijn met nationale en lokale elektrische voorschriften en ANI / NFPA 70. Als u niet bekend bent met bedrading, schakel dan een gekwalificeerde elektricien in.
• Buig het bladklemsysteem niet tijdens het installeren, balanceren of reinigen van de ventilator om het risico van persoonlijk letsel te verminderen. Steek nooit vreemde voorwerpen tussen de draaiende ventilator-bladen.
• Gebruik geen solid-state snelheidsregeling met deze ventilator om het risico op brand of motorschade te verkleinen. Gebruik alleen CREATE-snelheidsregelaars.

Notitie: Belangrijke veiligheidsmaatregelen en instructies in deze handleiding zijn niet bedoeld om alle omstandigheden en situaties te dekken die kunnen voorkomen. Bij het installeren en bedienen van deze ventilator is het noodzakelijk om gezond verstand en voorzichtigheid te gebruiken.

WIND CALM MET LED-LICHT

LIJST MET ONDERDELEN

Open voorzichtig de verpakking en verwijder de onderdelen die erin zitten. Plaats ze op de grond op een tapijt of een stuk plastic dat groot genoeg is om schade te voorkomen.

Controleer of de onderstaande items in de verpakking zitten.

Montagebeugel Afstandsbediening expaetsiebouten

ontvanger

Boor een gat met een diameter van 8 mm in het betonnen plafond en breng een schroef aan. Lijn vervolgens de beugel uit met het gat en zet hem vast met een moer.

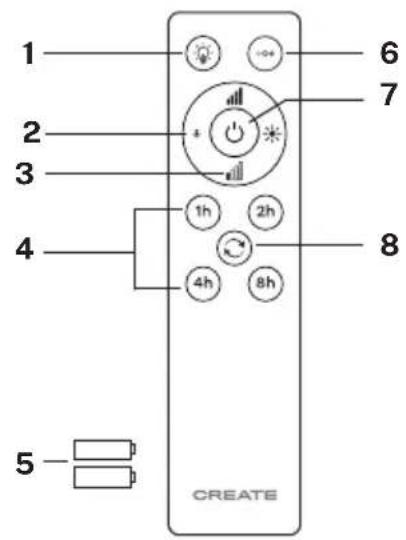

Afstandsbediening

1. Licht
2. Lichtintensiteitscontrole
3. Regeling van de intensiteit van de ventilator
4. Timer
5. Batterijen (2 x aaa)
6. Kleurtemperatuurregeling
   7.Aan / uit knop
7. Omgekeerde functie

1 2 3 4 5 CREATE 6 7 8 1h 2h 4h 8h

• Zet de ventilator aan door op de aan / uit-knop te drukken.
• Verander de richting van de luchtstroom (winter-/ zomerfunctie) door op de omkeerfunc-tieknop te drukken met de ventilator aan. Het werkt niet als de ventilator is uitgeschakeld. De messen stoppen met draaien om opnieuw te beginnen in de tegenovergestelde richting door simpelweg één keer op de knop te drukken.
• Schakel het licht aan en uit door op de lichtknop te drukken.
• Druk op de knop power levels om de ventilatorsnelheid te verhogen nadat deze is ingeschakeld.

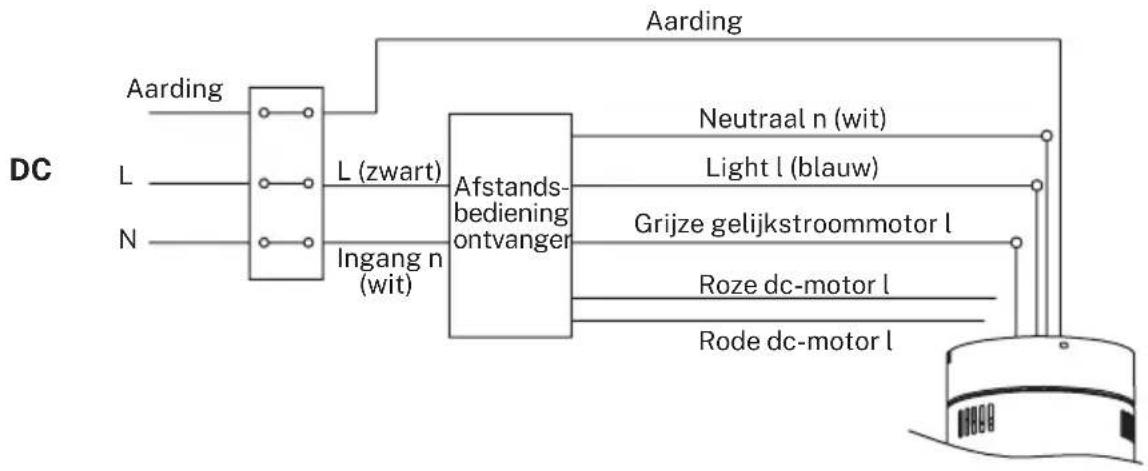

AFSTANDSBEDIENING VERBINDING

Ontvanger plaatsing: haak de motor aan de linkse haak en leid vervolgens de bedrading.

Advies: bladboutringen kunnen aan elke bout worden bevestigd voordat de bladen worden geïnstalleerd. Lijn de mesgaten uit met de schroefgaten op de motor. Draai alle schroeven vast als u de messen hebt vastgehaakt. Herhaal dit proces met de overige mesjes voordat u de schroeven definitief vastzet.

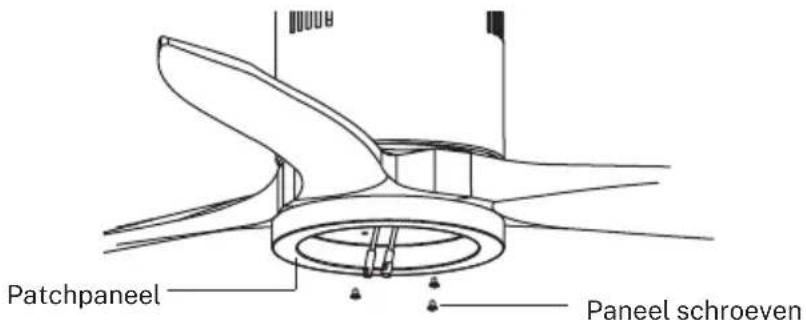

MONTAGE VAN HET PATCHPANEEL

Patchpaneel Paneel schroeven

Haak de plaat aan de onderkant van de ventilator door de schroefkoppen in de daarvoor bestemde gaten te steken. Draai de schroeven vast en zet ze vast.

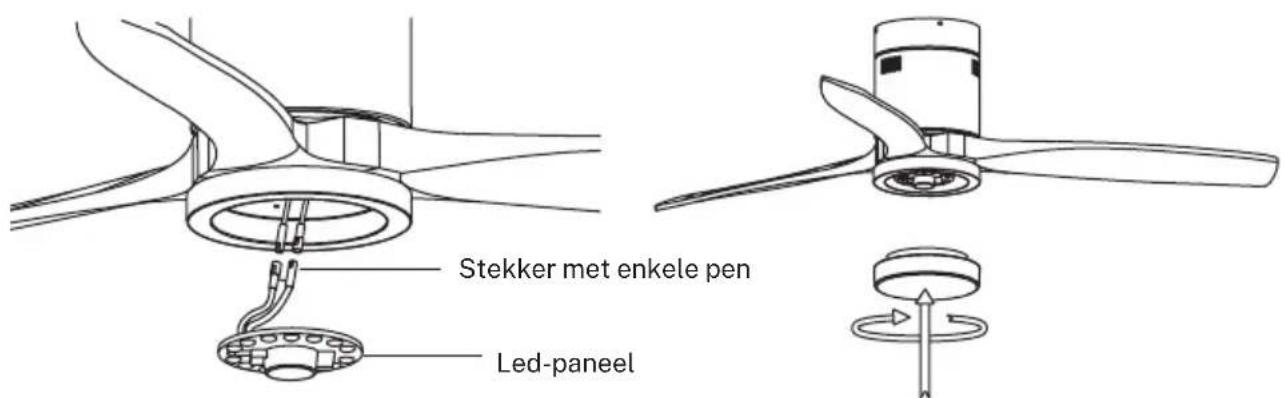

MONTAGE VAN HET LED PANEEL EN HET DECORATIEVE SCHERM

Stekker met enkele pen Led-paneel

Verbind de enkele pinstekkers op de backplane met die op het led-paneel. Het led-paneel is gemagnetiseerd, zodat het eenvoudig aan de backplane wordt bevestigd door de twee delen samen te voegen.

Notitie: pas op dat u de isolerende lipjes niet aanraakt tijdens het installeren of verwijderen van de led-kaart. Draai de schroeven niet te strak aan en draai ze niet snel vast, aangezien dit de isolatielipjes kan beschadigen.

Plaats het decoratieve scherm op het led-bord.

CONTROLEER DE INSTALLATIE

• Controleer de juiste werking van de plafondventilator en controleer of er geen vreemde beweging of verkeerde uitlijning wordt waargenomen in enig deel van de ventilator.
• In het geval dat enige vorm van brom / trilling te zien is, kunt u doorgaan met het afstellen van de messen met de balanceerkit.
• In deze kit heb je zelfklevende gewichten en u-vormige clips.
  • Zet de plafondventilator uit.
• Je kunt de paperclip in het midden van elk mes plaatsen en controleren of de trilling afneemt.
• Zet de ventilator aan en controleer. Als er geen verandering is, zet dan de ventilator uit en voeg nog een clip toe aan een ander mes of gebruik de zelfklevende gewichten.

WIND CALM ZONDER LED-LICHT

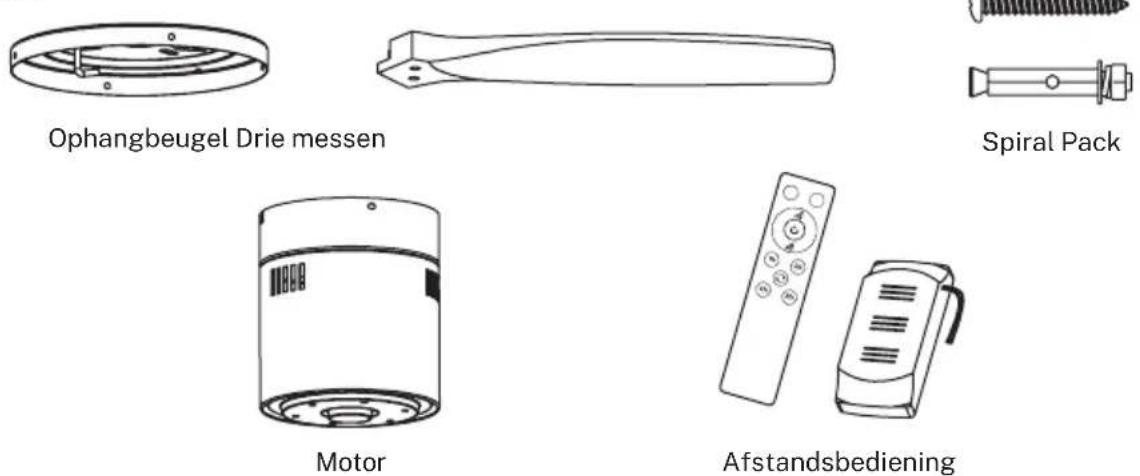

ONDERDELEN LIJST

Open de verpakking voorzichtig. Verwijder de items uit de piepschuimverpakkingen. Verwijder de motorbehuizing en plaats deze op de vloerbedekking of een stuk piepschuim om schade te voorkomen. Controleer of alle onderdelen op hun plaats zitten door ze te vergelijken met de inventaris.

De verdeelkast en de balk moeten deugdelijk zijn gemonteerd en in staat zijn om ten minste het gewicht van de ventilator veilig te dragen.

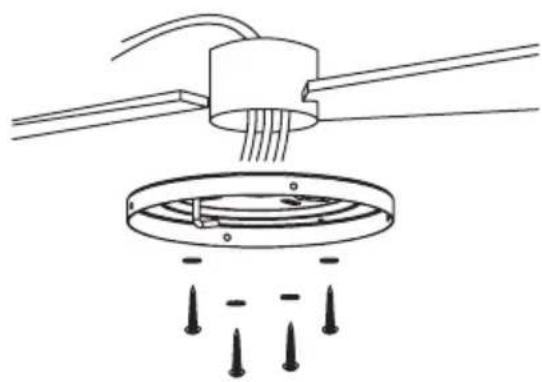

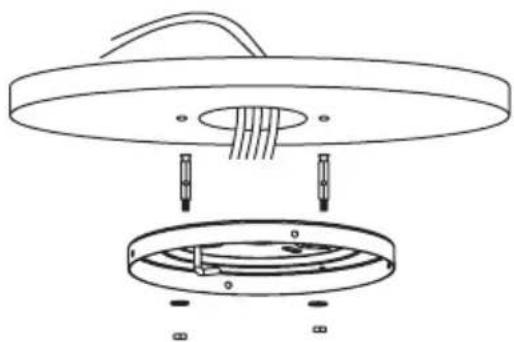

Bevestig de montagebeugel met de schroeven en houten ringen aan de plafondverbindingen.

Boor gaten met een 8 mm boor, afhankelijk van de lengte van de expansiebouten. Bevestig vervolgens de montagebeugel aan het plafond met de expansieschroeven.

Bevestig de montagebeugel niet rechtstreeks op plafonds van minder dan 10 mm om het risico te vermijden dat de schroef losraakt en naar buiten komt.

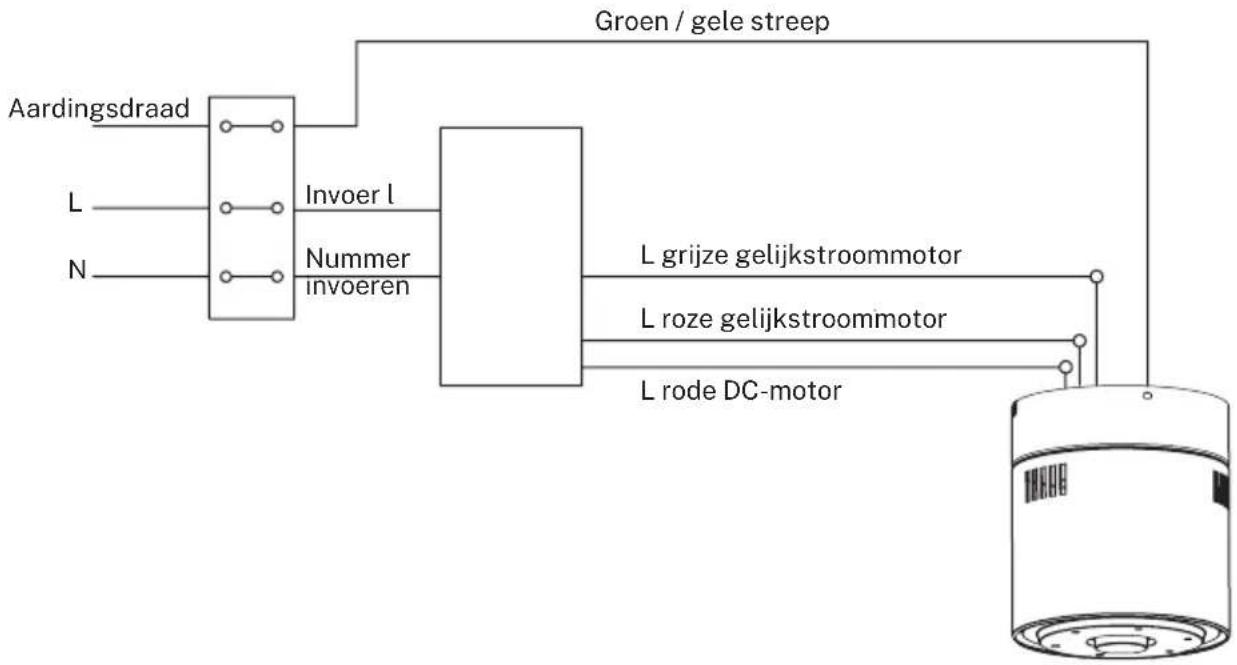

AFSTANDSBEDIENING VERBINDING


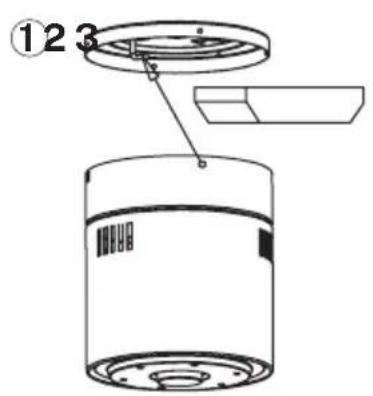

Plaatsing ontvanger: haak de motor aan de linkse haak en leid vervolgens de bedrading.

⑫ 3

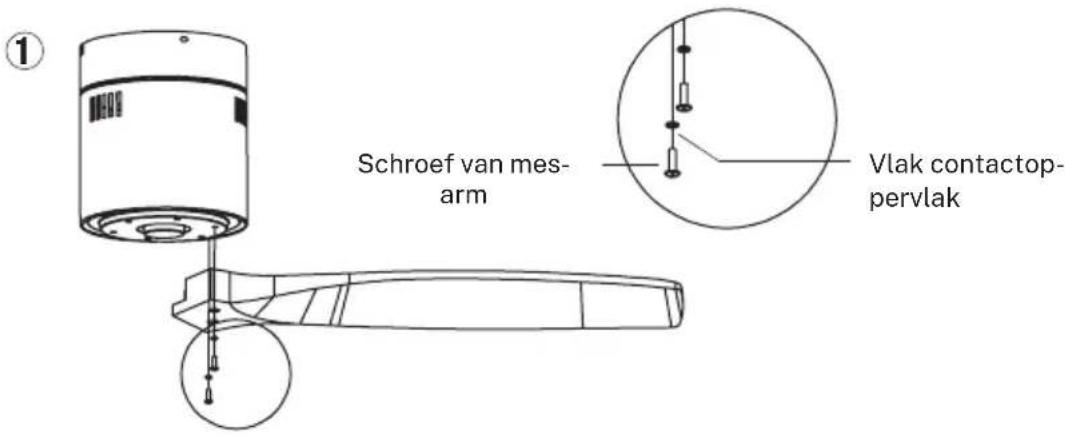

Om tijd te besparen: u kunt de bladschroefringen op elke schroef monteren voordat u de bladen installeert.

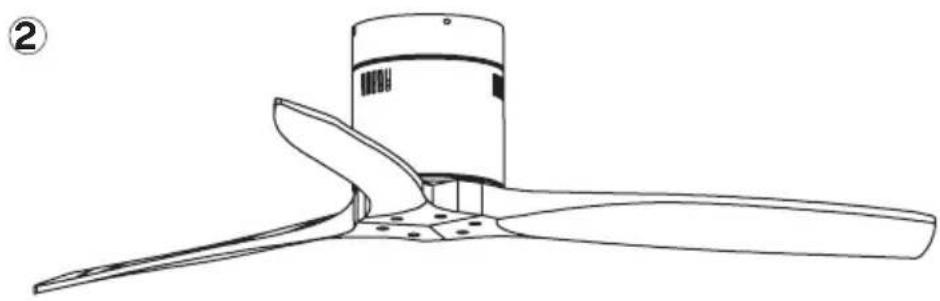

Lijn de mesopeningen uit met de schroefgaten op de motor en draai vervolgens alle schroeven stevig vast nadat alle messen zijn bevestigd. Herhaal dit met de rest van de mesarmen voordat u de bouten permanent vastdraait.

Notitie: Draai de mesbouten twee keer vast.

① Schroef van mes- arm Vlak contactop- pervlak

RF draadloze digitale transmissie, tweewegcontrole, de snelheid van overeenkomende codes is minder dan een miljoenste. (De zender en ontvanger moeten in geval van schade voor onderhoud naar de fabriek worden teruggestuurd.)

De afstandsbediening kan de ontvanger vanuit elke hoek of richting bedienen tot aan de aangegeven afstandslimiet.

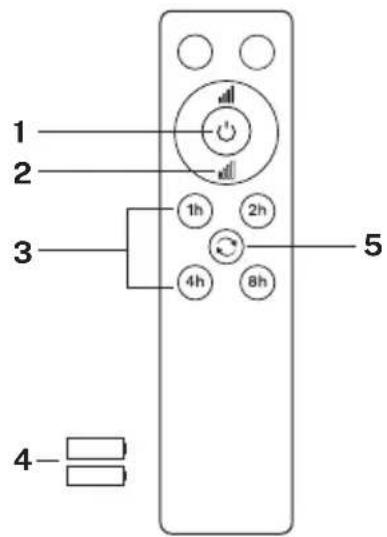

1. Aan / uit knop
2. Regeling van de intensiteit van de ventilator
3. Timer
4. Batterijen (2 x AAA)
5. Omgekeerde functie

1 2 3 4 5 4-

1. Als de afstandsbediening niet werkt, controleer dan of de batterijen correct zijn geplaatst en volledig zijn opgeladen.
2. Als de afstandsbediening niet werkt, controleer dan of er andere soortgelijke op afstand bediende producten in de buurt zijn, omdat afstandsbedieningen die dezelfde frequentie gebruiken, elkaars signalen zullen storen.
3. Als de batterij bijna leeg is, heeft dit invloed op de gevoeligheid van de zender en verzwakt de signaalontvangst (de LED knippert om dit aan te geven). Lege batterijen moeten worden vervangen.
4. Haal de batterij uit de afstandsbediening als u deze voor langere tijd niet gaat gebruiken.
5. Voor de maximale elektrische spanning verwijzen wij u naar de «LIJST VAN POWER PARAMETER» hierboven.
   Sluit de aardingsdraad goed aan, anders dimmen of knipperen de lampen.
6. Controleer bij het installeren van de ventilator of de plafondkap geen druk uitoefent op de antenne (of andere kabel), waardoor de kabel beschadigd kan raken en kortsluiting kan ontstaan.

VERBINDING MET DE APP

De CREATE-app is beschikbaar voor zowel Android als iOS (zoek de app op Google Play of App Store of scan de QR-code hieronder). Afhankelijk van de aanbieder kunnen er extra kosten zijn.

Dit apparaat wordt via uw thuisnetwerk gebruikt. Als essentiële vereiste moet je een wifi-netwerk hebben dat altijd is verbonden met je 2,4 Gh-router en de gratis CREATE-applicatie. (Internetproviders bieden momenteel zowel 5Gh als 2,4Gh tegelijkertijd aan.)

We raden u aan om het apparaat van het lichtnet te halen wanneer u niet thuis bent, om te voorkomen dat u het apparaat per ongeluk opstart terwijl u weg bent.

1. Installeer de CREATE-app en maak een gebruikersaccount aan.
2. Stel een inlogwachtwoord in en log in op de applicatie.
3. Klik op "Add Device" (+) en vervolgens op de categorie plafondventilator.
4. Houd op de afstandsbediening de 1H- en 4H-knoppen ongeveer 5 seconden ingedrukt tot u een pieptoon hoort.
5. Klik vervolgens op "Bevestigen".
6. Voer uw wifi-netwerkwachtwoord in en bevestig.
7. Zorg er tijdens het verbinden voor dat uw router, mobiele telefoon en apparaat zich zo dicht mogelijk bij elkaar bevinden. Ten slotte wordt de plafondventilator met succes toegevoegd aan uw CREATE-app.

Blanco knoppen werken alleen met LIGHT-modellen.

ZAPAMIĘTAJ:

In overeenstemming met de richtlijnen: 2012/19 / EU en 2015/863 / EU betreffende de beperking van het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, evenals hun afvalverwerking. Het symbool met de gekruiste vuilnisbak op de verpakking geeft aan dat het product aan het einde van zijn levensduur als gescheiden afval wordt ingezameld. Daarom moet elk product dat het einde van zijn levensduur heeft bereikt, worden afgeleverd bij gespecialiseerde afvalverwijderingscentra voor de selectieve inzameling van afgedankte elektrische en elektronische apparatuur, of bij de aankoop van soortgelijke nieuwe apparatuur in één keer aan de detailhandelaar worden geretourneerd. voor één basis. Een juiste gescheiden inzameling voor latere inbedrijfstelling van apparatuur die wordt verzonden om te worden gerecycled, behandeld en op milieuvriendelijke wijze afgevoerd, helpt mogelijke negatieve effecten op het milieu en de gezondheid te voorkomen en optimaliseert recycling en hergebruik van de componenten waaruit het apparaat bestaat. . De onrechtmatige eliminatie van het product door de gebruiker impliciert de toepassing van administratieve sancties in overeenstemming met de wetten.
