Grazie per aver scelto il nostro ventilatore da soffitto. Prima di utilizzare l'apparecchio, e per garantire il miglior utilizzo, leggere attentamente queste istruzioni.

Le precauzioni di sicurezza incluse in questo documento riducono il rischio di morte, lesioni e scosse elettriche se seguite correttamente. Conservare il manuale in un luogo sicuro per riferimento futuro, insieme alla scheda di garanzia completa, alla ricevuta di vendita e alla confezione. Se applicabile, inoltrare queste istruzioni al successivo proprietario dell'apparecchio. Seguire sempre le precauzioni di sicurezza di base e le misure di prevenzione degli incidenti quando si utilizza un apparecchio elettrico. Non ci assumiamo alcuna responsabilità per la violazione di questi requisiti da parte del cliente.

REQUISITI DI POSIZIONAMENTO E INSTALLAZIONE

QUESTIONI MECCANICHE

• Secondo le norme di sicurezza, il punto più basso della pala del ventilatore deve essere ad almeno 2,3 m (7 piedi) dal pavimento.
  • Assicurarsi che la posizione scelta non porti le pale rotanti del ventilatore a entrare in contatto con qualche oggetto.
  • Assicurarsi che i travetti da soffitto siano abbastanza solidi, grossi e robusti da sostenere il peso del ventilatore.
• Al fine di ridurre il rischio di incendio, scossa elettrica o lesione personale, assicurarsi che il supporto di montaggio sia attaccato direttamente alla struttura dell'edificio. NON montare su una cassetta di derivazione.
• Il supporto di montaggio deve essere saldamente avvitato alla struttura portante, ad esempio a un soffitto di calcestruzzo, a una struttura in acciaio o tavolato. Se si aggiunge un tavolato, esso dovrà essere inchiodato in modo sicuro o avvitato tra due travi.
• Per ridurre il rischio di lesione personale e danno alla proprietà, non piegare o danneggiare l'asta o le pale del ventilatore durante la manipolazione o l'installazione. Per qualunque imperfezione rilevata, rivolgersi al servizio postvendita prima di procedere all'installazione del ventilatore.
• Verificare che il ventilatore sia stato fissato in modo sicuro al soffitto. Tutte le viti di installazione devono essere controllate e serrate una seconda volta prima di mettere in funzione il ventilatore.

ISTRUZIONI DI SICUREZZA

Quando si utilizza qualsiasi apparecchio elettrico, osservare sempre le misure di sicurezza di base.

• Questo apparecchio può essere usato da persone con ridotte capacità motorie, sensoriali o mentali o da persone senza esperienza o conoscenza sufficienti sotto sorveglianza o se opportunamente istruite sull'uso sicuro dello stesso e sono consapevoli dei rischi connessi.
• I bambini non riconoscono i pericoli che possono sorgere quando un ventilatore da soffitto è in funzione. Tenere i bambini lontano dai ventilatori da soffitto.
• Non esporre il ventilatore da soffitto alla pioggia o all'umidità. Non azionare il ventilatore da soffitto all'aperto o con le mani bagnate.
• Usare solo parti di ricambio CREATE.
• Per ridurre il rischio di lesione personale, fissare il ventilatore direttamente alla struttura di sostegno dell'edificio seguendo le presenti istruzioni e utilizzare esclusivamente l'hardware in dotazione.
• Onde evitare possibili scosse elettriche, prima di installare il ventilatore, scollegare l'elettricità staccando gli interruttori della cassetta di derivazione e relativo alloggiamento degli interruttori da parete. Se è impossibile bloccare gli interruttori del circuito nella posizione off, fissare in modo sicuro un opportuno dispositivo di allarme, ad esempio un segnalatore, al quadro di distribuzione.
• Tutto il cablaggio deve essere conforme ai codici elettrici nazionali e locali ANSI/NFPA 70. Se non si ha familiarità con il cablaggio, rivolgersi a un elettricista professionista.
• Per ridurre il rischio di lesioni personali, non piegare il sistema di fissaggio delle pale durante l'installazione e il bilanciamento né pulire il ventilatore. Non inserire mai oggetti estranei tra le pale rotanti del ventilatore.
• Per ridurre il rischio di incendio, scossa elettrica o danno al motore, non usare un controllo della velocità a stato solido con questo ventilatore. Usare solo dispositivi di controllo della velocità CREATE.

Nota: Le importanti misure di sicurezza e istruzioni di questo manuale non coprono ogni eventuale condizione e situazione possibile. È necessario comprendere che il buonsenso e la precauzione sono fattori necessari durante l'installazione e il funzionamento del ventilatore.

WIND CALM CON LUCE LED

ELENCO DELLE PARTI

Aprire con cura l'imballaggio ed estrarre i pezzi in esso contenuti. Appoggiarli sul pavimento, su un tappeto o su un pezzo di plastica abbastanza grande da evitare qualunque danno. Verificare che gli oggetti di seguito elencati si trovino all'interno dell'imballaggio.

Staffa di fissaggio Telecomando

Bulloni ad espansione

+ Driver

ISTRUZIONI DI INSTALLAZIONE

INSTALLAZIONE DEL SUPPORTO DI MONTAGGIO

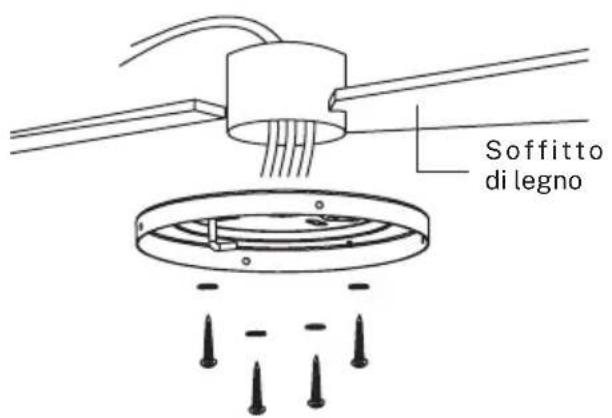

Soffitto di legno

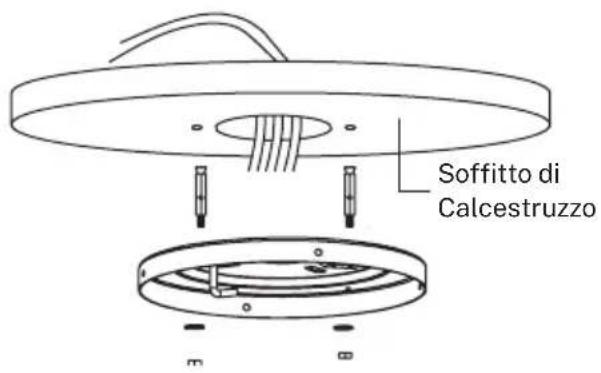

Soffitto di Calcestruzzo

Eseguire con il trapano un foro di 8 mm di diametro sul soffitto di calcestruzzo e inserire una vite. Allineare il supporto al foro e fissarlo con un dado.

TELECOMANDO

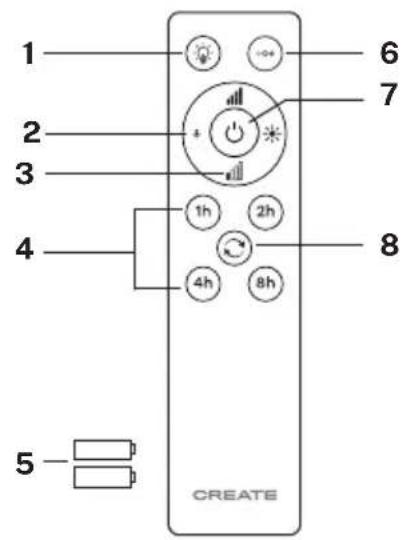

1. Luce
2. Controllo dell'intensità della luce
3. Controllo dell'intensità della ventola
4. Timer
5. Batterie (2 x aaa)
6. Controllo della temperatura del colore
7. Pulsante on / off
8. Funzione inversa

1 2 3 4 5 CREATE 6 7 8 1h 2h 4h 8h

• Accendi la ventola premendo il pulsante on / off.
• Modificare la direzione del flusso d'aria (funzione inverno / estate) premendo il pulsante di funzione inversa con il ventilatore acceso. Non funziona quando la ventola è spenta. Le lame smetteranno di girare per ricominciare nella direzione opposta premendo semplicemente il pulsante una volta.
• Accendi e spegni la luce premendo il pulsante della luce.
• Premere il pulsante livelli di potenza per aumentare la velocità della ventola dopo l'accensione.

Collocazione del ricevitore: agganciare il motore al gancio sinistro e poi dirigere il cablaggio.

MONTAGGIO DELLE PALE

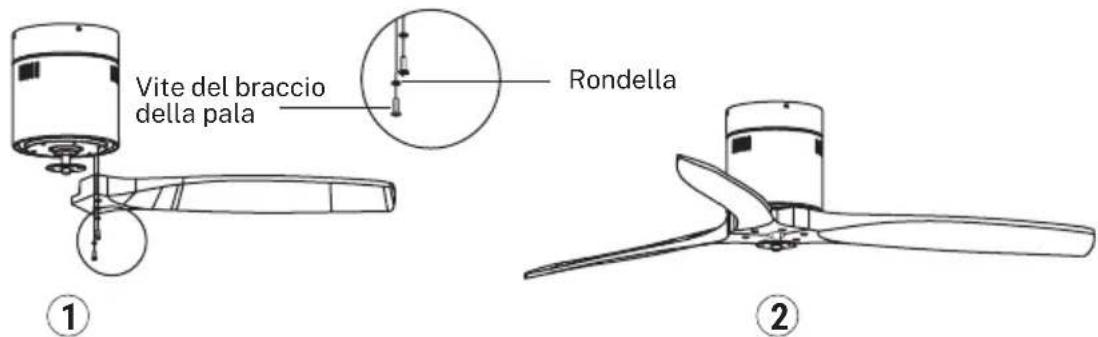

Vite del braccio della pala Rondella ① ②

Suggerimento: le rondelle per le viti delle pale possono essere posizionate in ogni vite prima di installare le pale. Allineare i fori delle pale con i fori delle viti del motore. Fissare le viti dopo aver agganciato le pale. Prima di fissare le viti in modo permanente, ripetere questo processo con le pale restanti.

MONTAGGIO DEL PANNELLO PATCH

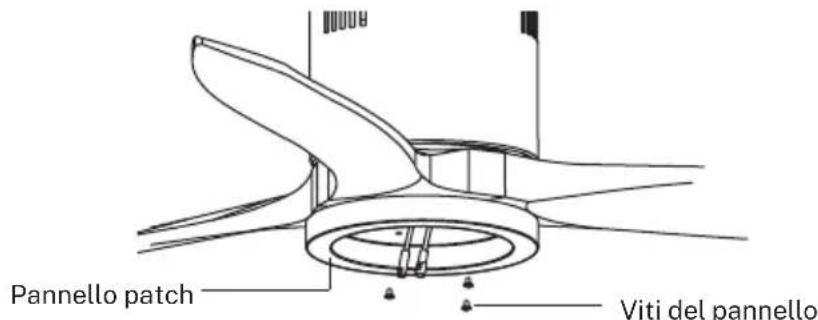

Pannello patch Viti del pannello

Agganciare la piastra alla parte inferiore della ventola inserendo le teste delle viti nei fori designati. Avvitare le viti, quindi fissarle.

MONTAGGIO DEL PANNELLO LED E DELLO SCHERMO DECORATIVO

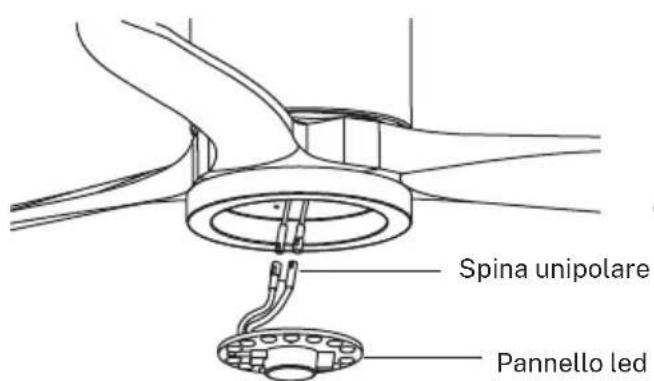

Collegare le spine a pin singolo sul backplane con quelle sul pannello led. Il pannello led è magnetizzato in modo da essere fissato al backplane semplicemente mettendo insieme i due pezzi.

Nota: durante l'installazione o la rimozione della scheda led, fare attenzione a non toccare le linguette isolanti. Non serrare eccessivamente le viti o avvitarle rapidamente poiché ciò potrebbe danneggiare le linguette isolanti.

Posiziona lo schermo decorativo sulla scheda led.

CONTROLLA L'INSTALLAZIONE

• Controllare il corretto funzionamento del ventilatore da soffitto, verificando che non si osservino strani movimenti o disallineamenti in qualsiasi parte del ventilatore.
• Nel caso in cui sia visibile qualche tipo di ronzio / vibrazione, è possibile procedere alla regolazione delle lame con il kit di tiro.
• Questo kit ha pesi autoadesivi e clip a "u".
• Spegni il ventilatore a soffitto.
• È possibile posizionare la clip al centro di qualsiasi lama e verificare se la vibrazione dimi- nuisce.
• Accendi il ventilatore e controlla. Se non si vede alcun cambiamento, spegnere la ventola e aggiungere un'altra clip su una lama diversa o utilizzare i pesi adesivi.

WIND CALM SENZA LUCE LED

ELENCO DEI COMPONENTI

Aprire con cura l'imballaggio. Estrarre i componenti dal polistirolo. Estrarre la carcassa del motore e posizionarla su un tappeto o sul polistirolo per evitare danni alla finitura. Controllare, inventario alla mano, che vi siano tutti i componenti.

Supporto di sospensione Pale X3

Telecomando
Imballaggio parti filettate

ISTRUZIONI DI INSTALLAZIONE

FISSAGGIO DEL SUPPORTO DI MONTAGGIO

La scatola fusibili e il travetto devono essere saldamente montati e in grado di sostenere in modo affidabile almeno il peso del ventilatore.

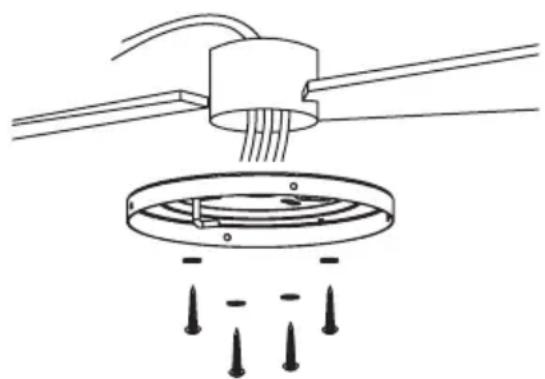

Fissare in modo sicuro il supporto di montaggio con le viti da legno e le rondelle alle giunzioni del soffitto.

Soffitto in calcestruzzo

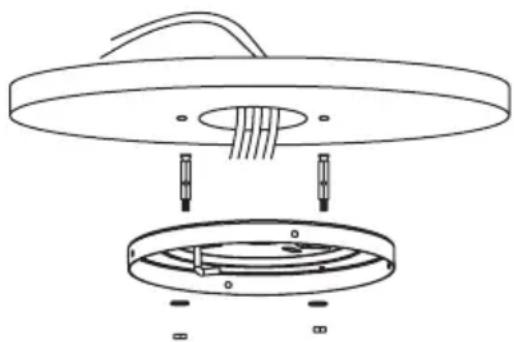

Praticare fori con un trapano da 8 mm, secondo la lunghezza delle viti a espansione. Successivamente, fissare il supporto di montaggio al soffitto con le viti a espansione.

Non attaccare il supporto di montaggio direttamente su soffitti di spessore inferiore a 10 mm onde evitare il rischio che le viti si allentino.

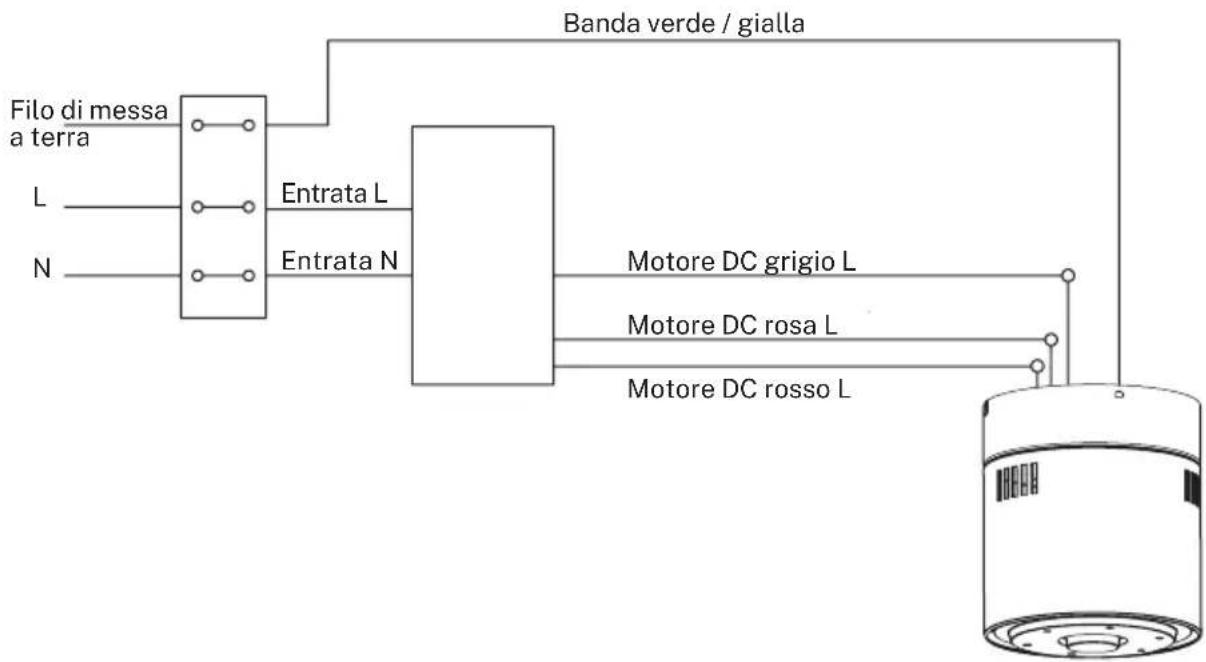

CONNESSIONE AL TELECOMANDO

Postazione del ricevitore: Agganciare il motore al gancio sinistro e condurre i cavi.

①

Risparmio di tempo: Le rondelle per le viti delle pale possono essere poste su ciascuna vite prima di installare le pale.

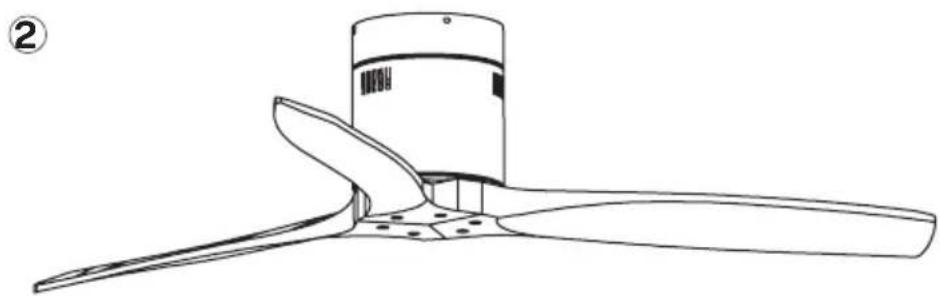

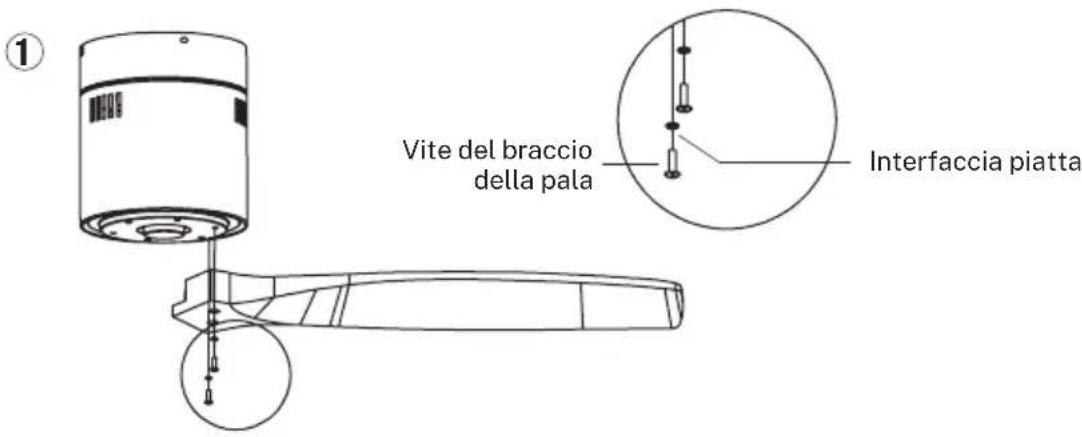

Allineare i fori delle pale con quelli delle viti del motore, quindi serrare bene tutte le viti dopo che tutte le pale sono state fissate. Prima di fissare in modo permanente le viti, ripetere l'operazione con i bracci restanti delle pale.

Nota: Serrare le viti delle pale due volte.

① Vite del braccio della pala Interfaccia piatta

Trasmissione digitale RF wireless, controllo a due vie, indice del codice di coincidenza inferiore a un milionesimo. (Il trasmettitore e il ricevitore devono essere restituiti alla fabbrica se sono danneggiati.)

Il telecomando può controllare il ricevitore da qualunque angolo o direzione fino alla distanza massima specificata.

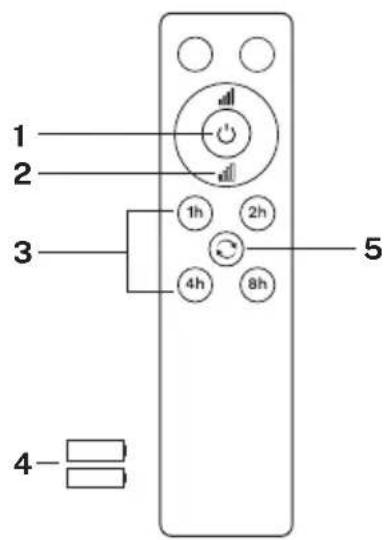

1. Pulsante ON / OFF
2. Controllo dell'intensità della ventola
3. Timer
4. Batterie (2 x AAA)
5. Funzione inversa

I pulsanti vuoti funzionano solo con i modelli LIGHT.

1 2 3 4 5 4-

RICORDARE CHE:

1. Se il telecomando non funziona, controllare che le batterie si trovino nella posizione corretta e siano completamente cariche.
2. Se il telecomando non funziona, verificare che non vi siano nelle vicinanze prodotti simili di controllo a distanza in funzione, poiché utilizzerebbero la stessa frequenza, interferendo con i segnali degli altri.
3. Se la batteria è scarica, la sensibilità del trasmettitore si vedrà compromessa e la ricezione del segnale indebolita (l'indicatore luminoso lampeggerà per avvisare che la batteria è scarica). Le batterie scariche devono essere sostituite.
4. Se il telecomando non si usa per un lungo periodo, estrarre la batteria.
5. Per un voltaggio elettrico massimo, consultare l'“ELENCO DI PARAMETRI ELETTRICI” sopra indicato.
   Si prega di collegare correttamente il filo di messa a terra, altrimenti le luci potrebbero attenuarsi o tremolare.
6. Al momento dell'installazione del ventilatore, assicurarsi che la copertura a soffitto del ventilatore non eserciti alcuna pressione sull'antenna (o su qualche altro filo), altrimenti potrebbe danneggiare il filo e causare un cortocircuito.

CONNESSIONE ALL'APP

L'app CREATE è disponibile sia per Android che per iOS (cerca l'app su Google Play o App Store o scansiona il codice QR qui sotto). Potrebbero esserci costi aggiuntivi a seconda del provider.

Questo apparecchio viene utilizzato tramite la rete domestica. Come requisito essenziale, devi avere una rete Wi-Fi sempre connessa al tuo router 2.4 Gh e l'applicazione gratuita CRE-ATE. (I provider Internet attualmente offrono sia 5Gh che 2.4Gh contemporaneamente.)

Si consiglia di scollegare l'apparecchio dalla rete quando si è fuori casa per evitare accensioni accidentali durante la propria assenza.

1. Installa l'app CREATE e crea un account utente.
2. Imposta una password di accesso e accedi all'applicazione.
3. Fare clic su "Aggiungi dispositivo" (+) e quindi sulla categoria del ventilatore da soffitto.
4. Sul telecomando, premere e tenere premuti i pulsanti 1H e 4H per circa 5 secondi finché non si sente un segnale acustico.
5. Quindi fare clic su "Conferma".
6. Immettere la password della rete Wi-Fi e confermare.
7. Durante la connessione, assicurati che il router, il telefono cellulare e il dispositivo siano il più vicini possibile. Infine, el ventilatore da soffitto verrà aggiunta con successo alla tua app CREATE.

In conformità con le direttive: 2012/19 / UE e 2015/863 / UE sulla restrizione dell'uso di sostanze pericolose nelle apparecchiature elettriche ed elettroniche, nonché sul loro smaltimento dei rifiuti. Il simbolo con la pattumiera incrociata mostrato sulla confezione indica che il prodotto al termine della sua vita utile verrà raccolto come rifiuto separato. Pertanto, qualsiasi prodotto che ha raggiunto la fine della sua vita utile deve essere consegnato a centri specializzati di smaltimento dei rifiuti per la raccolta selettiva di rifiuti di apparecchiature elettriche ed elettroniche o restituito al rivenditore al momento dell'acquisto di nuove apparecchiature simili, in un'unica per una base. Una corretta raccolta separata per la successiva messa in servizio di apparecchiature spedite per essere riciclate, trattate e smaltite in modo ecologico aiuta a prevenire potenziali effetti negativi sull'ambiente e sulla salute e ottimizza il riciclaggio e il riutilizzo di i componenti che compongono il dispositivo. L'eliminazione abusiva del prodotto da parte dell'utente implica l'applicazione di sanzioni amministrative in conformità con le leggi.
