GEBRUIKSAANWIJZING Ovation F-145WW Chauvet
Over deze handleiding
De Ovation F-145WW Beknopte Handleiding (BH) bevat basisinformatie over het product, zoals aansluiting, montage, menuoptions en DMX-waarden. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Disclaimer
De informatatie en specificaties in deze BH können zonder voorafgaande kennisgeving worden gewijzigd.
EINGESCHRANKTE GARANTIE
Veiligheidsinstructies
Deze veiligheidsinstructies bevatten belangrijke informatie over de installment, het gebruik en het onderhoud.
- Open het product NIET. Het bevat geen te onderhonden onderdelen.
- KIJK NIET in de lichtbron wonneer het apparaat is ingeschakeld.
- Om onnodige slijtage te elimineren en+zijn levensduur te verlengen, gedurende perioden wonneer het product nicht worden gebruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.
- LET OP: Bij het verplaatsen van het product uit extreme omgevingen, (bijv. koude vrachtwagenaar warme,vochtige balzaal) kan er condensvorming optreden op de elektronica van het product. Om storingen te vermijden moet het product volledig hunnen acclimatiseren aan de omgeving voordat het op stroom wordt aangesloten.
- LET OP: De behuizing van dit product kan heet zich wanneer het in bedrijf is.
- Monteer dit product op een plek met voldoende ventilatie, ten minste 50~cm van de aangrenzende oppervlakken.
- Plaats geen ontvlambaar materiaal binnen 50~cm van dit product als het in gebruik is of is aangesloten op het stopcontact.
- GEBRUIK een veiligheidskabel bij het boven het hoofdplaatsen van dit product.
- Gebruik dit product NIET buitenshuis of op een locatie waar stof, groe warmte, water of vochtigheid het kunnen beinvloeden. (IP20)
- Gebruik dit product NIET als de behuizing, lenzen of kabels beschadigd lijken.
- Sluit dit product NIET aan op een dimmer of een regelweerstand.
- Sluit dit product UITSLUITEND op een geaard en beveiligd stroomcircuit.
- Gebruik UITSLUITEND de ophang-/montagebeugels of de hendels om dit producte dragen.
- Stop in het geval van ernstige operationele problemen onmiddelijk met het gebruik.
- De maximale omgevingstemperatuur bedraagt 45^ . Gebruik dit product nicht bij hogere temperaturen.
FCC-naleving
Dit apparaat voldoet aan Part 15 Part B van de FCC-regels. Het gebruik is onderworpen aan de volgende twee voorwaarden:
- Dit apparatusat mag geen schadelijke interferentie peroorzaken, en
- Dit apparaat moet enige ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werkinq kan veroorzaken.
Eventuele wijzigingen of aanpassingen die Niet uitdrukkelijk door de voor naleving verantwoordelijke partij zijn goedgekeurd, kan de bevoedheid van de gebruiker om de apparatuur te bedieren ont geldig verklaren.
Contact
Van buiten de VS, Verenigd Koninkrijk, Ierland, Frankrijk, Duitsland, Mexico, of Benelux,kest u contact opnemen met de distributeur of om ondersteuning vragen dan wel het product returneren. Ga waar www.chauvetprofessional.com voor contactinformatie.
Wat is inbegrepen
Ovation F-145WW
- Neutrik® powerCON® stroomsnoor
G e l f r a m e
Beknopte handleiding
AC-Stroom
Dit product heeft een voeding met automatisch bereik die werkt met een ingangsspanning van 100-240 VAC, 50 / 60Hz
Power Linking
U kunt tot 19 Ovation F-145WW-producten koppelen bij 120 V, 34 producten bij 208 V of 38 producten bij 230 V. Dit aanalietoverschrijden.Power Linking-snoeren hunnen apart aangeschaft worden.
AC-stekker
| Aansluiting | Snoer (VS) | Snoer (Europa) | Schroefkleur |
| AC Live Zwart Bruin Geel/messing | |||
| AC Neutraal Wit Blauw Zilver | |||
| AC Aarde Groen/geel Groen/geel | Groen | ||
Om onnodige slijtage te elimineren en zijn levensduur te verlengen, gedurende perioden wanner het product Niet worden gezruikt, moet u het product van de stroom afluien door een aardlekschakelaar om te zetten of door het te ontkoppelen.
De zekering verrangen
- Ontkoppel dit product van de stroom.
- Gebruik een kruskopschroevendraaier nr. 2 en schroef de kap van de zekeringshouser los van de behuizing.
- Verwijder de doorgebrande zekering en verrang het met een werkende zekering van hetzelfde type en met bezelfde waarde.
- Schroef de kap van de zekeringhouser terug en steek de stekker er wee in.
DMX-koppeling
De Ovation F-145WW kan met een DMX-controller werken met een normale DMX sérieie verbinding. Op www.chauvetprofessional.com is een DMX-basishandleiding verkrijgbaar.
DMX-aansluiting
De Ovation F-145WW gekrukt een normale DMX-gegevensverbinding voor+zijn DMX-persoonlijkeden: 1Ch: 8bit Dim, 2Ch: 16bit Dim, 2Ch: 8bit Dim+Zoom, en 5Ch: 16bit-Full. Zie de gebruikershandleiding om te verbinden en te configureren voor DMX-werking.
Master/slave-verbinding
De Ovation F-145WW maakt gebruik van de DMX-dataverbinding voor haar Master-/Slave-modus. Zie de gebruikershandleiding om te verbinden en te configureren voor Master/Slave-werking.
RDM (apparaatbeheer op afstand)
Remote Device Management of RDM (apparaatbeheer op afstand) is een standard die het voor DMX-apparaten möglichnestaat om in twee richtingen te communiceren over bestande DMX-kabels. De Ovation F-145WW aondersteunt het RDM-protocol dat zorgt feedback toelaat bij de bewaking van Temperatuur en wijzigingen aan de menu opties van DMX Address, DMX Personality, Dimmer Mode, en LED Frequency. Download de gebruikershandleiding op www.chauvetprofessional.com voor meer informatie.
Montage
Lees alvorens dit product te monteren alle Veiligheidsinstructies. Gebruik ten minste twee montagepunter per product. Controller of de montageklem het gewicht van het product kan dragen. Ga voor onsze Chauvet-serie montageklemmen aan http://trusst.com/products.

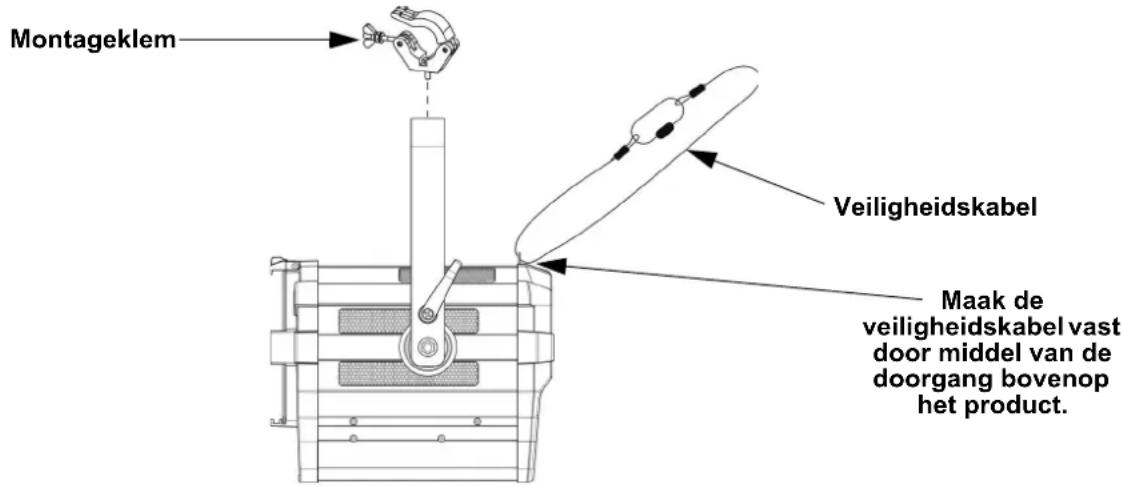

Montagediagram
Beschrijving bedieningspaneel
| Toet/Knop Functie | |
| <MENU> Sluit het huidige menu of functie af | |
| <ENTER> | Activeert het huidige getoonde menu of plaatst de huidige geselecteerde waarde in de geselecteerde functie |
| <UP> | Navigeert omhoog via het menu of verhoogt de numerieke waarde wanner in een functie |
| <DOWN> | Navigeert omlaag via het menu of verlaagt de numerieke waarde wanner in een functie |
| <KNOB1> Eerst indrukken en daarna draaien om de dimmer te verhogen of te verlagen | |
| <KNOB2> Eerst indrukken en daarna draaien om de zoom te verhogen of te verlagen | |
Menumap
| Hoofdiveau | Programmeerniveauaus Beschrijving | ||
| DMX Address | 001-512 | Selecteert het start-adres (hoogste kanaal beschropt tot de gekozen persoonlijkheid) | |
| DMX Personality | 1Ch: 8bit Dim 1-kanaal: 8-bit dimmer | ||
| 2Ch: 16bit Dim 2-kanaal: 16-bit dimmer | |||
| 2Ch: 8bit Dim+Zoom 2-kanaal: 8-bit dimmer, zoom | |||
| 5Ch: 16bit-Full 5-kanaal: 16-bit dimmer, zoom, stroboscoop, motorreset | |||
| Static | Dimmer 0-255 Controleert de dimmer | ||
| Zoom 0-255 Controleert de zoom | |||
| Strobe 0-255 Controleert de strobo | oscoop-tarief | ||
| Master/Slave | Master DMX-modus (Master) | ||
| Slave Slave-modus | |||
| Dimmer Curve | Linear | Stelt de dimcurve in | |
| Square | |||
| I Square | |||
| SCurve | |||
| Dimmer Mode | Off | Lineaire dimmer | |
| Dimmer 1-3 | Selecteert dimprofielen van snel (Dimmer 1) tot langzaam (Dimmer 3) | ||
| LED Frequency | 600Hz | Selecteert de PWM-uitgangsfrequentie | |
| 1200Hz | |||
| 2000Hz | |||
| 4000Hz | |||
| 6000Hz | |||
| 25KHz | |||
| Fan Mode | Auto | Ingesteld de ventilator automatische modus | |
| On | Ingesteld de ventilator altijd aan modus | ||
| Off | Schakelt de ventilator uit | ||
| Silent | Ingesteld de ventilator stil | ||
| Back Light | 10S | Schakelt de backlight van de display uit na 10 seconden van inactiviteit | |
| 30S | Schakelt de backlight van de display uit na 30 seconden van inactiviteit | ||
| 2Min | Schakelt de backlight van de display uit na 2 minutes van inactiviteit | ||
| Always On | De backlight van de display is altijd aan | ||
| Information | Fixture Hours | ----H | Toont het totale aantal producturen |
| Version | V_ | Toont de geinstalleerde softwareversie | |
| UID | -------- | Geeft de huidige UID | |
| Reset Zoom w/ Power | No | Reset zoominstallingen runawayer het product isuitgeschakeld | |
| Yes | |||
| Reset Factory | No | Herstellen waar de fabrieksstandaard | |
| Yes | |||
DMX-waarden
5Ch: 16bit-Full
| Kanaal Functie Waarde Percentage/Instelling | ||
| 1 Dimmer 000 | \Leftrightarrow 255 0-100% | |
| 2 Fijne dimmer 000 | \Leftrightarrow 255 0-100% | |
| 3 Zoom 000 | \Leftrightarrow 255 0-100% | |
| 4 Stroboscoop | 000\Leftrightarrow 009 Open | |
| 010\Leftrightarrow 099 Stroboscoop, langzaam bis snel | ||
| 100\Leftrightarrow 109 Open | ||
| 110\Leftrightarrow 179 Bliksem effect, langzaam bis snel | ||
| 180\Leftrightarrow 189 Open | ||
| 190\Leftrightarrow 255 | Willekeurige stroboscoop, langzaam bis snel | |
| 5 Motorreset | 000\Leftrightarrow 200 Geen functie | |
| 201\Leftrightarrow 220 Motorreset | ||
| 221\Leftrightarrow 255 Geen functie | ||
2Ch: 8bit Dim+Zoom
| Kanaal Functie Waarde Percentage/Instelling | |
| 1 Dimmer 000 | ↔ 255.0-100% |
| 2 Zoom 000 | ↔ 255.0-100% |
2Ch: 16bit Dim
| Kanaal Functie Waarde Percentage/Instelling | |
| 1 Dimmer 000 | \Leftrightarrow 255 0-100% |
| 2 Fijne dimmer 000 | \Leftrightarrow 255 0-100% |
1Ch: 8bit Dim
| Kanaal Functie Waarde Percentage/Instelling | |
| 1 Dimmer 000 | ↔ 255 0-100% |
