Über diese Schnellanleitung

In der Schnellanleitung des Ovation F-145WW finden Sie die wesentlichen Produktinformationen, wie etwa über die Montage, Menuoptionen und DMX-Werte des Gerats. Laden Sie fur weiterfuhrende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Haftungsausschluss

Die in dieser Anleitung aufgeführten Informationen und Spezifikationen können ohne vorherige Ankündigung geändert werden.

EINGESCHRANKTE GARANTIE

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUGEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration.

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration.

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genannten Dauer und unter Vorbehalt der darin genannten Haftungsausschluss und -beschränkungen, dass these Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. Diese Garantie erstreckt sich nur auf den Erstkäuer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Handler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein mussen. ES BESTHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER STILLSCHWEIGENDEN GARANTIEN. Diese Garantie gibt Ohnen besondere gesetzliche Rechte. Und Sie haben möglicherewe weitere Rechte, die von Land zu Land unterschiedlich sein konnen. Diese Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sichitte an ihren lokalen Handler.

Sicherheitshinweise

• Dieses Gerät NICHT öffnen. Die eingebauten Komponenten sind für den Kunden wartungsfrei.
  Um unnöting Verschleiz zu vermeiden und die Lebensdauer des Gerats zu verlangern, trennen Sie wahrend längerer Perioden des Nichtgebrauchs das Gerat vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.
• NIEMALS in die Lichtquelle schauen, während das Gerä eingeschaltet ist.
  VORSICHT: Das Gehäuse these Products kann während des Betriebs geiwer werden. Installieren Sie das Gerat an einem Ort mit ausreichender Beluftung und mit einem Abstand von mindestens 50 cm zu den angrenzenden Flächen.
• Belassen Sie KEINE entflammbaren Materialien in einem Umkreis von 50 cm diesen Geräts, während es in Betrieb oder an der Stromversorgung angeschlossen ist.
  VORSICHT: Beim Transport des Geräts von einer Umgebung mit außergewöhnlichen Temperaturen in eine andere solche Umgebung (z. B. aus einem kalten Transporter in einen warm-feuchten Ballsaal) kann an der im Gerät enthaltenen Elektronik Wasser kondensieren.
• Um einen Defekt zu vermeiden, muss sich das Gerät erst in VERWENDEN.
• Sie bei Montage über Kopf immer ein Sicherungsseil.
• Dieses Gerät darf NICHT in Wasser eingetaucht werden (IP20). Eine regelmäßige Verwendung theses Geräts im Freien ist möglich.
• NIEMALS das Gerät in Betrieb besteht, wenn Ihnen das Gehäuse, die Linsen oder das Kabel beschädigt erschreiben.
• Schließen Sie diesen Gerät NICHT an einen Dimmer oder Regelwiderstand an.
  Schlieben Sie theseus Produkt NUR an einen mit der Erde verbundenen und geschützten Stromkreis an.
• Das Gerät NUR an den Höhe-/Befestigungsbügeln oder Griffen/TRagen.
• Bei ernsthaften Betriebsproblemen stoppen Sie umgehend die Verwendung des Geräts.
  Die maximal zulässige Umgebungstemperatur beträgt 45^ . Nehmen Sie das Gerät nicht bei higher Temperatures in Betrieb.

FCC-Konformität

Dieses Gerät erfüllt Teil 15, Teil B, der FCC-Bestimmungen. Der Betrieb ist an folgende zwei Bedingungen geknüpf:

1. Dieses Gerätarfndeine schädlichen Interferenzen verursachen,und
2. Dieses Gerät muss empfängende Interferenzen aufnehmen konnen, auch Interferenzen, die eventuell einen unerwänschten Betrieb verursachen.

Jegliche Änderungen oder Modifikationen, die nicht ausdrücklich von der Partei genehmigt wurden, die für die Compliance zuständig ist, konnten die Berechtigung des Benutzers zum Betrieb these Geräts aufheiten.

Kontakt

Kunden außerhalb der USA, GB, Irland, Benelux, Frankreich, Deutschland oder Mexiko wenden sich an ihren Lieferanten, um den Kundensupport in Anspruch zunehmen oder ein Produkt zurückzuschicken. Kontaktinformationen finden Sie im Contact Us am Ende theses QRG.

Packungsinhalt

Ovation F-145WW
- Netzkabel Neutrik® powerCON®

G e l - R a h m e n
- Schnellanleitung

Wechselstrom

Dieses Gerät verfügt über ein Vorschaltgerät, das automatisch die anliegende Spannung erkennt, sobald der Netzstecker in die Schukosteckdose gesteckt wird, und kann mit einer Eingangsspannung von 100~240 V AC, 50/60 Hz arbeiten.

Serienschaltung der Geräte

Sie konnen bis zu 19 Ovation F-145WW Geräte bei 120 V AC, 34 Geräte bei 208 V und 38 Geräte bei 230 V AC in Serie schalten. Diese Anzahl niemals überschreiben! Stromkabel für die Serienschaltung konnen separat erworben werden.

Wechselstromstecker

Anschluss	Draht (USA)	Draht (Europa)	Schraubenfarbe
Stromfuhrrender AC-Leiter Schwarz Braun Gelb/Messingfarben
AC-Neutralleiter Weiß Blau Silber
AC-Erdungsleiter Grün/Gelb Grün/Gelb

Um Verschleib zu vermeiden und die Lebensdauer des Geräts zu verlangern, trennen Sie während längerer Perioden des Nichtgebrauchs das Gerät vom Stromnetz - entweder per Trennschalter oder durch Herausziehen des Steckers aus der Steckdose.

DMX-Verbindung

Der Ovation F-145WW kann mit einem DMX-Controller betrieben werden, wenn eine 3-polige oder eine 5-polige DMX-Serienschaltung zum Einsatz kommt. Sie können sich eine Einführung in DMX unter www.chauvetprofessional.com herunterlagen.

DMX-Anschluss

Der Ovation F-145WW nutzt zur Steuerung seiner 2 DMX-Eigenschaften eine 3-polige oder eine 5-polige DMX-Datenverbindung. Informationen zum Anschlieben und Konfigurieren des Geräts für einen DMX-Betrieb finden Sie in der Bedienungsanleitung.

Master/Slave-Schaltung

Der Ovation F-145WW verwendet fur seinen Master/Slave-Modus eine DMX-Datenverbindung. Informationen zum Anschlieben und Konfigurieren des Gerats fur einen Master/Slave-Betrieb finden Sie in der Bedienungsanleitung.

Remote Device Management bzw. RDM ist ein Standard, mit dem DMX-aktivierte Geräte bidirektonal entlang bestehender DMX-KabelCOMMUNIZIEREN konnen. Lesen Sie die Bedienungsanleitung des DMX-Controllers oder wenden Sie sich an den Hersteller, da nicht alle DMX-Controller über diese Funktion verfügt. Der Ovation F-145WW unterstutz das RDM-Protekoll, das ein Feedback zur Vornahme von Änderungen der der Menüoptionen erlaubt. Laden Sie für weiterführende Informationen unter www.chauvetprofessional.com das Benutzerhandbuch herunter.

Montage

Lesen Sie vor der Montage these Gerats die Sicherheitshinweise durch. Mindestens zwei Befestigungspunkt pro Gerat verwenden. Stellen Sie safer, dass die Befestigungsklemmen davon ausgelegt sind, das Produktgewicht trag zu konnen. Informationen zu unserer CHAUVET-Produktlinie fur Befestigungsklemmen finden Sie unter http://trusst.com/productcategory/truss-clamps/.

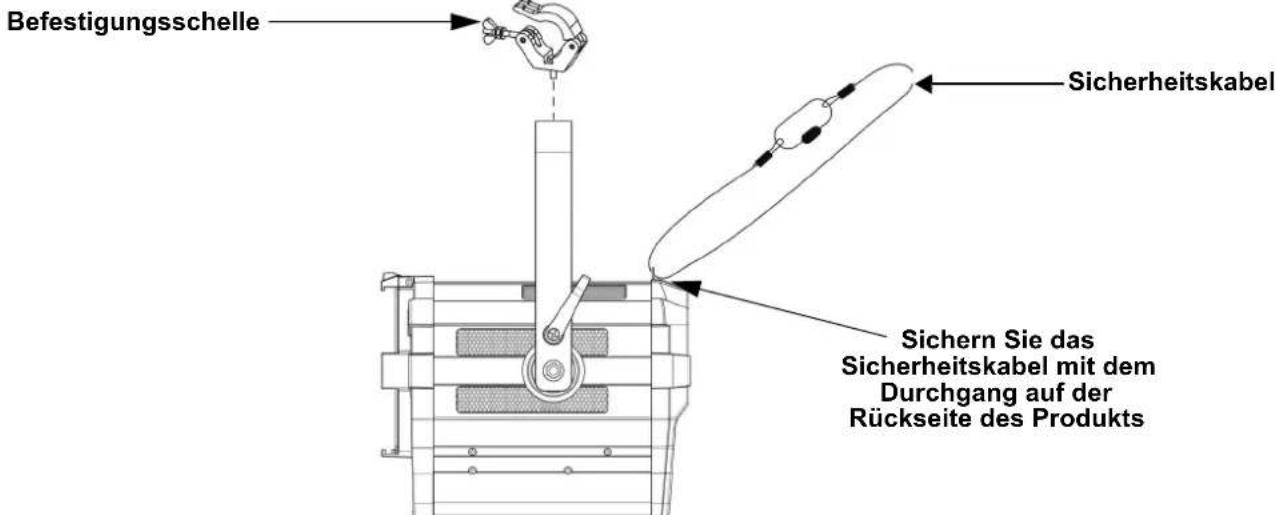

Montageansicht

Beschreibung des Bedienfeldes

Taste Funktion
<MENU>	Damit verlassen Sie das aktuelle Menu oder die Funktion.
<ENTER>	Damit wird das aktuell angezeigte Menu aktiviert oder der aktuell ausgewählte Wert einer Funktion eingestellt.
<UP>	Damit navigieren Sie sich durch die Menüpunkte nach oben oder erhöhen den numerischen Wert der entsprechenden Funktion.
<DOWN>	Damit navigieren Sie sich durch die Menüpunkte nach unten oder verringn den numerischen Wert der entsprechenden Funktion.
<KNOB1>	Drücken Sie und drehen Sie dann, um den Dimmer zu erhöhen oder zu verringn.

Drücken und dann drehen, um den Zoom zu vergroßern oder zu verkleinern

Menüstruktur

Hauptebene Programmierebenen Beschreibung
DMX Address 001-512 Wähl die DMX-Adresse aus
DMX Personality	1Ch: 8bit Dim 1-Kanal: 8-bit dimmer
	2Ch: 16bit Dim 2-Kanal: 16-bit dimmer
	2Ch: 8bit Dim+Zoom 2-Kanal: 8-bit dimmer, Zoom
	5Ch: 16bit-Full	5-Kanal: 16-bit dimmer, Zoom, Stroboskopeffekt, Motorrücksetzung
Static	Dimmer 0-255 Steuert die Intensität
	Zoom 0-255 Steuert die Zoom
	Strobe 0-255 Steuert die Strobe-Rate
Master/Slave	Master DMX-Modus (Master)
	Slave Slave-Modus
Dimmer Curve	Linear	Stellt die Dimmungskurve ein
	Square
	I Square
	SCurve
Dimmer Mode	Off Linearer Dimmer
	Dimmer 1-3	Dimmungskurven Dimmer 1 (schnell) nach Dimmer 3 (langsam)
LED Frequency	600Hz	Stellt die PWM-Frequency ein
	1200Hz
	2000Hz
	4000Hz
	6000Hz
	25KHz
Fan Mode	Auto	Stellt den Lüfter auf den Auto-Modus ein
	On	Stellt den Lüfter auf den "immer eingeschaltet"-Modus ein
	Off Setzt den Lüfter auf immer aus
	Silent	Stellt den Lüfter auf lautlos
Back Light	10S	Damit wird die Hintergrundbeleuchtung der Anzeige nach 10 Sekunden Inaktivität ausgeschelt
	30S	Damit wird die Hintergrundbeleuchtung der Anzeige nach 30 Sekunden Inaktivität ausgeschelt
	2Min	Damit wird die Hintergrundbeleuchtung der Anzeige nach 2 Minuten Inaktivität ausgeschelt
	Always On	Hintergrundbeleuchtung immer an
Information	Fixture Hours	Zeigt an, wie lange das Gerät eingeschaltet gewesen ist
	Version	Zeigt die aktuellen Firmware-Version an
	UID	Zeigt die Geräte-UID an
Reset Zoom w/ Power	No	Setzt die Zoomeinstellungen zurück, wenn das Produkt ausgeschaltet wird
	Yes
Reset Factory	No	Damit stellen Sie das Gerät auf die Werkseinstellungen zurück
	Yes

C

ZUR REGISTRIERUNG FÜR GARANTIEANSPRÜCHE UND ZUR EINSICHT IN DIE VOLLSTÄNDIGEN GESCHÄFTSBEDINGUEN BESUCHEN SIE BITTE UNSERE WEBSITE.

Für Kunden in den USA und in Mexiko: www.chauvetlighting.com/warranty-registration

Für Kunden im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich und Deutschland: www.chauvetlighting.eu/warranty-registration/

Chauvet garantiert für die in der auf unserer Website veröffentlichten vollständigen eingeschränkten Garantie genommen Dauer und unter Vorbehalt der darin genommen Haftungsausschlüsse und -beschränkungen, dass these Produkt bei normalen Gebrauch frei von Material- und Verarbeitungsfehlern ist. These Garantie erstreckt sich nur auf den Erstkäfer des Produkts und ist nicht übertragbar. Zur Ausübung der unter dieser Garantie gewährten Rechte ist der Kaufbeleg in Form der Originalrechnung von einem autorisierten Handler vorzulegen, in der die Produktbezeichnung und das Kaufdatum vermerkt sein mussen. ES BESTHEN KEINE WEITEREN AUSDRÜCKLICHEN ODER

STILLSCHWEIGENDEN GARANTIEN. These Garantie gibt Ihnen besondere gesetzliche Rechte. Und Sie haben möglicherweise weitere Rechte, die von Land zu Land unterschiedlich sein konnen. These Garantie ist nur in den USA, im Vereinigten Königreich, in Irland, Belgien, den Niederlanden, Luxemburg, Frankreich, Deutschland und Mexiko gültig. Bezüglich der Garantiebestimmungen in anderen Ländern wenden Sie sichitte an ihren lokalen Handler.
