CLASSICA - Houtkachel EDILKAMIN - Gratis gebruiksaanwijzing en handleiding

Type product	Pelletskachel
Merk	Edilkamin
Model	CLASSICA
Brandstof	Houtpellets (pellets) Ø 6 mm, max. 40 mm lang, vocht ≤ 8%
Afmetingen (H x B x D)	95 x 56 x 51 cm (ongeveer)
Gewicht (met verpakking)	151 kg
Elektrische voeding	230 V ~ 50 Hz, gemiddeld vermogen 120 W, ontsteking 320 W
Thermisch vermogen	Nominaal: 8 kW; Gereduceerd: 2,4 kW
Rendement	Nominaal: 90,1%; Gereduceerd: 94,67%
Autonomie	Van 7 u (nominaal) tot 24 u (gereduceerd)
Verwarmbaar volume	210 m³ (afhankelijk van isolatie conform wet 10/91)
Tankinhoud	15 kg
Diameter rookuitlaat	80 mm (mannelijk)
Diameter luchtinlaat	40 mm (mannelijk)
Minimale trek	Nominaal: 12 Pa; Gereduceerd: 5 Pa
Rookgastemperatuur	Nominaal: 174 °C; Gereduceerd: 81 °C
Veiligheidsvoorzieningen	Thermokoppel, differentieeldruk, veiligheidsthermostaat
Onderhoud	Dagelijks: reinigen van de smeltkroes en aslade; Wekelijks: reinigen bovenste gedeelte; Maandelijks: reinigen van de leiding; Jaarlijks: door Technisch Servicecentrum (CAT)
Reserveonderdelen en opties	Afstandsbediening (code 633280), telefoonschakelaar (code 762210), seriële kabel (code 640560), handschoen, spatel, Glasskamin (code 155240)
Algemene informatie	Garantie afhankelijk van inbedrijfstelling door een erkend CAT. Conform EU-richtlijnen 305/2011 en norm EN 14785.

Veelgestelde vragen - CLASSICA EDILKAMIN

Welk type brandstof gebruiken in de kachel CLASSICA?

Gebruik uitsluitend houtpellets (pellets) met een diameter van 6 mm, maximale lengte 40 mm, vocht ≤ 8% en calorische waarde ≥ 4300 kcal/kg. Het gebruik van andere materialen annuleert de garantie.

Hoe steek ik de kachel aan?

Druk gedurende 3 seconden op de Aan/Uit-knop. Zorg ervoor dat de smeltkroes schoon is en de deur goed gesloten is. De kachel doorloopt een automatische ontstekingsfase.

Wat te doen als de kachel niet ontstoken wordt?

Controleer of de smeltkroes leeg en schoon is. Herhaal de ontsteking niet zonder deze te reinigen. Controleer ook het pellettniveau en of de deur goed gesloten is. Als het probleem aanhoudt, neem contact op met een Technisch Servicecentrum (CAT).

Welke veiligheidsafstanden moeten worden aangehouden?

Houd een minimale afstand van 20 cm aan de zijkanten en achterkant, en 80 cm aan de voorkant ten opzichte van brandbare materialen. Een buitenluchttoevoer van minstens 80 cm² is verplicht.

Hoe maak ik het glas van de kachel schoon?

Maak het glas koud schoon met een specifiek product (bv. Glasskamin) aangebracht met een zachte doek. Nooit schoonmaken als het warm is.

Hoe vaak moet de kachel onderhouden worden?

Dagelijks: reinig de smeltkroes en leeg de aslade. Wekelijks: reinig het bovenste binnengedeelte. Maandelijks: reinig de verbindingsbocht. Jaarlijks: volledig onderhoud door een CAT.

Wat zijn de meest voorkomende foutcodes?

AL1: Black-out (stroomuitval). AL2: Rookgassensor defect. AL3: Rookgassen te heet (leiding verstopt). AL5: Ontsteking mislukt (smeltkroes vuil of ontsteker defect). AL6: Geen pellets. Raadpleeg de handleiding voor oplossingen.

Kan ik een afstandsbediening gebruiken met deze kachel?

Ja, een optionele afstandsbediening (code 633280) is beschikbaar. Daarnaast maakt een telefoonschakelaar (code 762210) afstandsontsteking via de seriële poort mogelijk.

Wat te doen bij brand in de kachel of schoorsteen?

Schakel onmiddellijk de stroom uit. Gebruik nooit water; gebruik een CO₂-blusapparaat. Bel de brandweer en laat het apparaat controleren door een CAT voordat u het weer gebruikt.

Hoe stel ik de ventilatie in?

Druk 2 seconden op de Ventilatieknop, navigeer naar 'M3 Vent 1 instellen', pas de snelheid aan met de + en - toetsen. U kunt kiezen voor de stand Auto of een handmatige snelheid.

GEBRUIKSAANWIJZING CLASSICA EDILKAMIN

NL Installatie, gebruik en onderhoud

Geachte heer/mevrouw,

bedankt dat u voor ons product heeft gekozen.

Voordat u het gebruikt, vragen wij u dit boekje aandachtig te lezen, zodat u het toestel optimaal en in alle veiligheid kunt gebruiken.

Voor meer informatie, neem contact op met de DEALER waar u het toestel heeft gekocht of ga op onze website www.edilkamin.com naar het menu CENTRI ASSISTENZA TECNICA (dealers).

OPMERKING

- Nadat u het product uit de verpakking heeft gehaald, controleer of het niet beschadigd is en of er geen onderdelen ontbreken (Deksel rookafvoer, gebogen verbindingsbuis met klemring, mantel, garantieboekje, handschoen, CD/technisch blad, spatel, droogmiddelen).

Neem in geval van afwijkingen onmiddellijk contact op met de winkel waar u het apparaat heeft gekocht en overhandig een kopie van het garantiebewijs en het aankoopbewijs.

- Inbedrijfstelling/test

Mag uitsluitend uitgevoerd worden door geautoriseerde dealer van EDILKAMIN. Anders vervalt de garantie. De inbedrijfstelling die beschreven wordt in de norm UNI 10683 bestaat uit een reeks controles die uitgevoerd worden als de ketel geïnstalleerd is. Het doel van deze handelingen is te controleren of het systeem correct werkt en beantwoordt aan de voorschriften.

U kunt de dichtstbijzijnde servicedienst terugvinden op de website www.edilkamin.com of door het gratis nummer te bellen.

• de fabrikant acht zich niet verantwoordelijk voor schade veroorzaakt door gebruik in het geval van verkeerde installaties, onjuist onderhoud en een verkeerd gebruik van het product.
• het nummer van het controlelabel, noodzakelijk voor de identificatie van de kachel, wordt vermeld:

- aan de bovenkant van de verpakking

- op het garantiebewijs in de vuurhaard

- op het plaatje dat op de achterwand van het apparaat is aangebracht;

Deze documenten moeten bewaard worden met het aankoopbewijs waarvan u de gegevens moet doorgeven op het moment dat u informatie aanvraagt of in het geval van onderhoud;

- de weergegeven details zijn grafi sch en geometrisch indicatief.

Het ondergetekende bedrijf EDILKAMIN S.p.A. met legaal kantoor te Via Vincenzo Monti 47 - 20123 Milaan (Italië) – Cod. Fiscale P.IVA (Italiaans Sofi -BTW-nummer) 00192220192

De pelletkachel, die hieronder wordt beschreven, is in overeenstemming met verordening EU 305/2011 (CPR) en met de geharmoniseerde Europese norm EN 14785:2006

PELLETKACHELS, met het commerciële merk ITALIANA CAMINI, CLASSICA genaamd

SERIE NUMMER:

Ref. Gegevensplaatje

Prestatieverklaring (DoP - EK 067):

Ref. Gegevensplaat

Verklaart tevens dat:

De ketels met houtpellets CLASSICA de vereisten van de Europese richtlijnen respecteren:

2006/95/EEG - Laagspanningsrichtlijn

2004/108/EEG - Richtlijn Elektromagnetische Compatibiliteit

EDILKAMIN S.p.A. kan op geen enkele manier aansprakelijk gesteld worden voor defecten aan het toestel in geval van vervangingen, montage en/of wijzigingen die uitgevoerd zijn door mensen die niet voor EDILKAMIN werken en die niet over de toestemming beschikken van de ondergetekende.

WERKING

De kachel is ontworpen om warme lucht te produceren. Als brandstof worden houtpellets gebruikt, waarvan de verbranding elektronisch wordt aangestuurd.

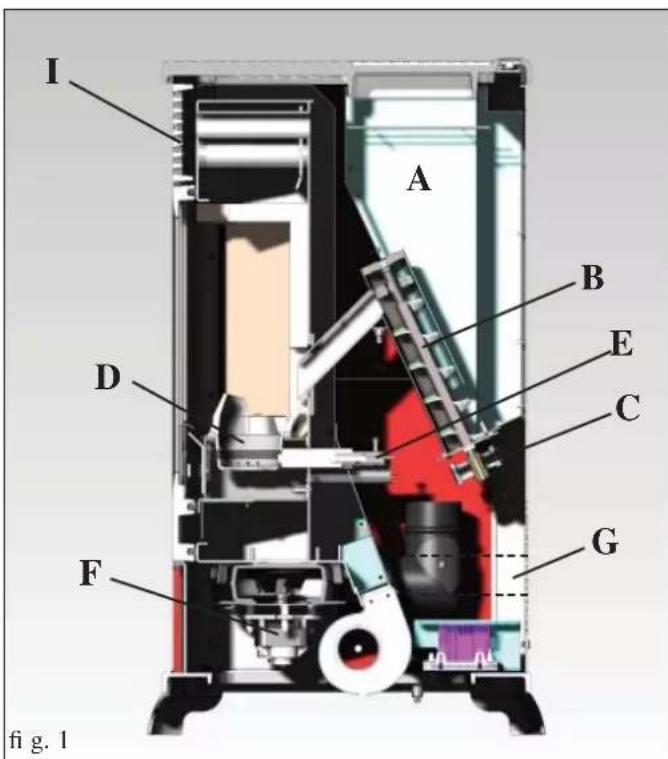

In deze paragraaf wordt de werking ervan geïllustreerd (de let- ters verwijzen naar afbeelding 1).

De brandstof (pellet) wordt uit de tank (A) opgenomen en met een toevoerschroef (B), aangedreven door een reductiemotor (C), en wordt naar de verbrandingshaard (D) gebracht.

De pellets worden ontstoken door lucht die met een elektrische weerstand (E) verwarmd wordt en door een rookverwijderaar (F) in de vuurhaard gezogen wordt.

De rook die door de verbranding geproduceerd wordt, wordt door de ventilator (F) uit de haard gezogen en wordt uitgestoten door de opening (G), met aansluitingsmogelijkheden aan de achterkant, en op de bovenkant van de kachel (zie pag. 88).

De haard, die bedekt is met vermiculiet, wordt vooraan afgesloten door een deur in keramisch glas (gebruik de desbetreffende "koude hand" om de deur te openen).

De hoeveelheid brandstof, de verwijdering van rook en de toevoer van verbrandingslucht worden aangestuurd door een elektronische kaart voorzien van een software, om een verbranding met een hoog rendement en een geringe uitstoot te verkrijgen.

De kachel is voorzien van een seriële aansluiting voor de aansluiting van een optionele kabel (code 640560) voor remote inschakelapparatuur (chronothermostaat, enz.).

De externe keramieke bekleding van de ketel is beschikbaar in drie kleuren: bordeauxrood, lederkleuring, perkamentkleurig.

I A B D E C F G fig. 1

VEILIGHEIDSINFORMATIE

De kachel is ontworpen voor het verwarmen van de installatie- ruimte door middel van de automatische verbranding van pellets in de vuurhaard aan de hand van uitstraling en de beweging van de lucht die aan de voorkant naar buiten stroomt (I).

- Het apparaat is niet bestemd om te worden gebruikt door personen, kinderen inbegrepen, met beperkte lichamelijke, zintuiglijke of mentale capaciteiten. Kinderen moeten onder toezicht worden gehouden om ervoor te zorgen dat ze niet met het apparaat spelen.

- De enige risico's voortkomend uit het gebruik van de kachel kunnen verbonden zijn aan een niet correcte installatie, aan een rechtstreeks contact met elektrische onderdelen die onder spanning (intern) staan, aan een contact met vuur en warme onderdelen (glas, buizen, uitlaat warme lucht), aan het inbrengen van vreemde stoffen, aan brandstoffen die niet aan te raden zijn, aan een niet correct onderhoud of herhaalde bediening van de ontstekingstoets zonder het haardonderstel te hebben geledigd.

Als brandmiddel enkel houtpellets gebruiken met diameter 6 mm van uitstekende kwaliteit en gecertifi ceerd

- De kachels zijn voorzien van beschermingsinstallaties die de uitdoving van de kachel garanderen in het geval dat bepaalde componenten slecht functioneren. Laat dit gebeuren zonder dat u ingrijpt.

- Voor een normale functionering moet de kachel geïnstalleerd worden in overeenstemming met de aanwijzingen van dit blad. Voorkom de opening van de deur tijdens de functionering: de verbranding wordt automatisch aangestuurd. Ingrepen zijn dus niet noodzakelijk.

- Voorkom het invoeren van vreemde voorwerpen in de vuurhaard of in de tank.

- Voorkom het gebruik van ontvlambare producten voor de reiniging van het rookkanaal (het deel dat de opening voor rookafvoer van de kachel met de schoorsteen verbindt).

- Deze onderdelen van de vuurhaard en de tank kunnen uitsluitend bij KOUDE kachel worden uitgezogen.

- Het glas kan KOUD gereinigd worden met een speciaal product (bijv. GlassKamin Edilkamin) en een doek.

- Controleer of de kachel door de erkende Edilkamin dealer volgens de aanwijzingen van dit blad geplaatst en ontstoken wordt. Deze voorwaarden zijn tevens zeer belangrijk voor de geldigheid van de garantie.

- Tijdens de functionering van de kachel bereiken de afvoerleidingen en de deur zeer hoge temperaturen (nooit zonder de speciale handschoen aanraken).

- Voorkom het plaatsen van niet hittebestendige voorwerpen in de nabijheid van de kachel.

- Maak NOOIT gebruik van vloeibare brandstoffen om de kachel aan te steken of het houtskool aan te wakkeren.

- Sluit de luchtopeningen van de installatieruimte en de luchtinvoeren van de kachel nooit af.

- Maak de kachel nooit nat en voorkom de aanraking van de elektrische onderdelen met natte handen.

- Voorkom het aanbrengen van verkleinstukken in de rookafvoerleidingen.

- De kachel moet geïnstalleerd worden in een brandwerende ruimte voorzien van alle services (toevoer en afvoer) die het apparaat voor een correcte en veilige functionering (zie de indicatics van dit technische blad) nodig heeft.

- Maak de rookgasventilator schoon indien nodig door de vuurhaard in vermiculiet eruit te halen en de desbetreffende staven te verwijderen.

• PROBEER DE KACHEL NOOIT OPNIEUW AAN TE STEKEN ALS DIT EERDER NIET GELUKT IS. LEEG EERST DE VUURHAARD

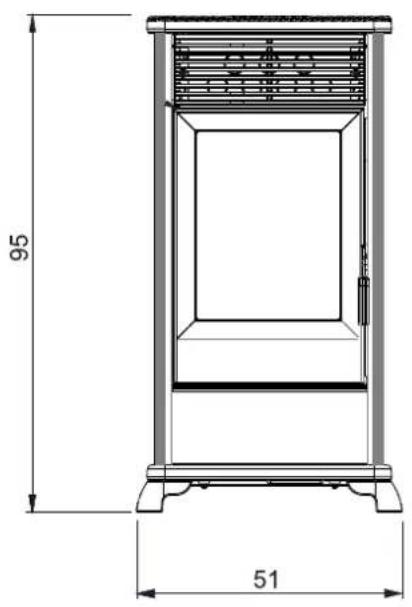

VOORKANT

95 51

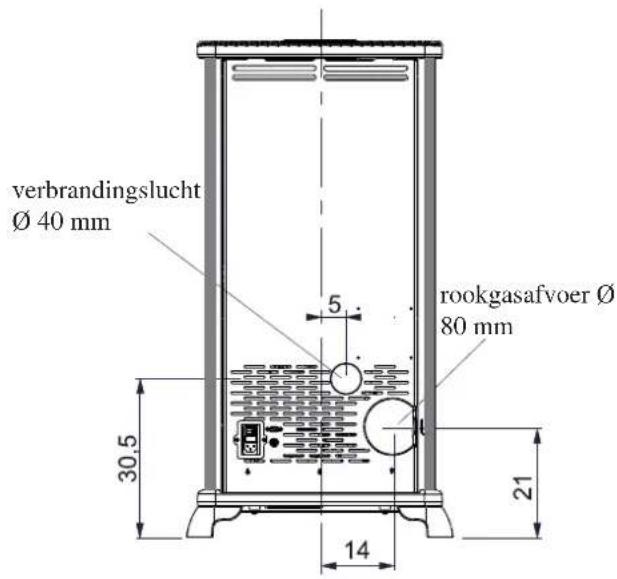

ACHTERKANT

verbrandingslucht Ø 40 mm 5 rookgasafvoer Ø 80 mm 30,5 21 14

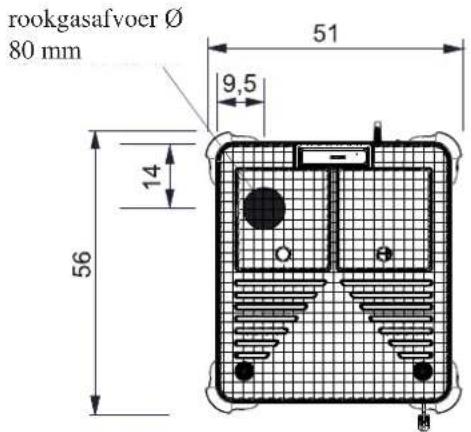

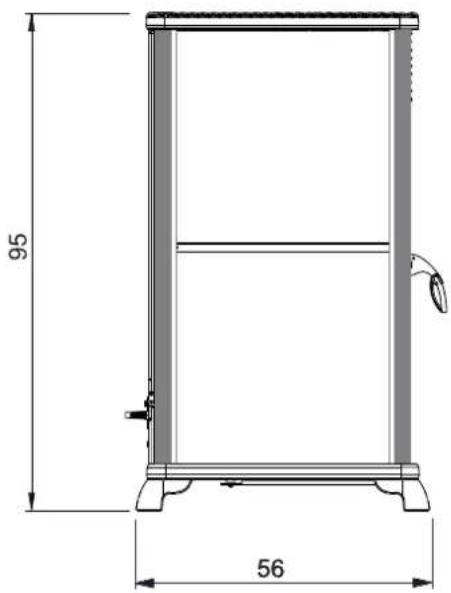

ZIJKANT ONDERKANT

95 56

rookgasafvoer Ø 80 mm 51 9,5 14 56

CARATTERISTICHE

SERIÈLE POORT

Op de seriële poort RS232 kunt u met een speciaal kabeltje (code 640560) door de dealer een optioneel systeem laten installeren om de ontsteking en het uitdoven te controleren, bv. een omgevingsthermostaat.

De seriële poort bevindt zich op de achterwand van de kachel.

BUFFERBATTERIJ

De elektronische kaart is voorzien van een bufferbatterij (type CR 2032 van 3 volt).

Een slechte werking is het gevolg van normale slijtage (het moet niet als een defect van het product worden beschouwd).

Neem voor meer informatie contact op met de dealer die de eerste ontsteking heeft uitgevoerd.

BEVEILIGING

• THERMOKOPPEL:

Bevindt zich op de rookgasafvoer en meet de temperatuur van het rookgas op.

Met behulp van de ingestelde parameters controleert het de ontsteking, de werking en de uitdoving.

• DIFFERENTIËLE DRUKSCHAKELAAR:

Bevindt zich waar de rookgassen worden afgezogen, treedt in werking wanneer hij een te lage druk waarneemt in het rookgascircuit (bv. wanneer de schoorsteen verstopt is).

• VEILIGHEIDSTHERMOSTAAT:

Treedt in werking wanneer de temperatuur in de kachel te hoog is.

Hij blokkeert het laden van pellets, waardoor de kachel uitdooft.

EIGENSCHAPPEN

THERMOTECHNISCHE KENMERKEN volgens EN 14785
	Nominaal vermogen Beperkt vermogen
Thermisch vermogen 8 2,4 kW
Rendement / Doeltreffendheid 90,1 94,67 %
Ultstoot CO 13% O_2	0,019 0,035 %
Rookgastemperatuur 174 81 °C
Verbruik brandstof	1,8 0,5 kg/h
Capaciteit reservoir	15		kg
Minimum trek	12 - 5	10 - 3	Pa
Autonomie	7	24	ore
Voor ruimtes van / tot*	210		m^3
Diameter afvoerpijp rook (mannelijk)	80		mm
Diameter luchtinlaatpijp (mannelijk)	40		mm
Gewicht met verpakking	151		kg

TECHNISCHE GEGEVENS VOOR DE DIMENSIONERING VAN DE SCHOORSTEEN
	Nominaal vermogen Beperkt vermogen
Thermisch vermogen 8 2,4 kW
Temperatuur van uitlaatgassen	209 97 °C
Minimum trek	0 - 5		Pa
Rookgasdebiet	5,4 2,4	g/s

* Voor de berekening van het verwarmingsvolume wordt rekening gehouden met een isolatie die in overeenstemming is met de Italiaanse wet L 10/91 en de daaropvolgende wijzigingen en een warmteaanvraag van 33 kcal/m³ per uur.
* Het is belangrijk ook rekening te houden met de plaats van de kachel in de te verwarmen ruimte.

ELEKTRISCHE EIGENSCHAPPEN
Voeding	230Vac +/- 10% 50 Hz
Gemiddeld geabsorbeerd vermogen	120 W
Gemiddeld geabsorbeerd vermogen tijdens ontsteking	320 W
Beveiliging op elektronische kaart * Zekering 2AT, 250	Vac

N.B.

1) Houd er rekening mee dat externe apparaten de werking van de elektronische kaart kunnen verstoren.
2) Let op: laat handelingen aan onderdelen onder spanning, onderhoud en/of controles uitvoeren door gekwalificeerd personeel. (Trek altijd de stekker uit vooralceer u enig onderhoud uitvoert).

De hierboven vermelde gegevens zijn indicatief.

EDILKAMIN s.p.a. behoudt zich het recht voor om zonder voorafgaandelijke kennisgeving naar eigen goeddunken wijzigingen aan te brengen aan de producten.

INSTALLATIE

Tijdens de installatie en het gebruik van het apparaat moeten de plaatselijke en nationale wetten en de Europese normen in acht worden genomen. In Italië referecert men aan de norm UNI 10683/2012 alsmede aan de regionale indicaties of de indicaties van de plaatselijke ASL. Het is echter essentieel te verwijzen naar de wetten die gelden in elk land. Vraag de beheerder om toestemming alvorens u het apparaat in een meergezinshuis installeert.

CONTROLE COMPATIBILITEIT MET ANDERE INSTALLATIES

In Italië De kachel mag NIET worden geïnstalleerd in dezelfde kamer waar zich gasverwarmingstoestellen bevinden van het type B (vb. gasketels, kachels en apparaten met wasemkap) want de thermokachel zou een depressie kunnen creëren in de kamer en de werking ervan in het gevaar brengen of beïnvloeden.

CONTROLE ELEKTRISCHE AANSLUITING (breng de stekkerdoos op een bereikbare plek aa

De kachel is voorzien van een elektrische voedingskabel die op een 230 V 50 Hz stopcontact, het liefst voorzien van een magnetothermische schakelaar, moet worden aangesloten. Spanningsvariaties van meer dan 10% kunnen de kachel negatief beïnvloeden (we raden u aan om, als dit niet voorzien is, een passende differentieelschakelaar te installeren). De elektrische installatie moet aan de normen voldoen; controleer met name de doeltreffendheid van de aarding. De voedingslijn moet een doorsnede hebben die geschikt is voor het vermogen van de apparatuur. Edilkamin acht zich niet verantwoordelijk voor storingen in de functionering als gevolg van een slecht functionerend aardecircuit.

PLAATSING

Voor een correcte functionering moet de kachel waterpas worden geplaatst. Controleer het draagvermogen van de vloer.

VEILIGE AFSTANDEN VOOR BRANDWERING

De kachel moet in overeenstemming met de volgende veiligheidsvoorwaarden worden geïnstalleerd:

- minimale afstand aan de zijkanten en achteraan: 20 cm uit de buurt van brandbare materialen.

- vooraan de kachel mogen geen brandbare materialen gestapeld worden op minder dan 80 cm.

Als het niet mogelijk is de hierboven aangegeven afstanden toe te passen, is het noodzakelijk technische en bouwkundige voorzorgsmaatregelen te treffen om brandgevaar te voorkomen. In het geval van de aansluiting op een houten wand of een wand van andere ontvlambare materialen, is het noodzakelijk de rookafvoerleiding te isoleren.

LUCHTTOEVOER: absoluut noodzakelijk

Het is noodzakelijk dat de installatieruimte van de kachel voorzien is van een luchttoevoer met e en minimum doorsnede van 80 cm ^2 zodat het herstel van de verbruikte lucht voor de verbranding gegarandeerd wordt.

De kachel kan ook lucht aanvoeren door een rechtstreekse verbinding naar buiten via een verlengstuk op de stalen buis met een diameter van 4 cm.

In dat geval kunnen problemen ontstaan door condensatie en moet u de luchttoevoer met een netje beschermen, waarbijeen minimale vrije doorgang van 12cm ^2 is gewaarborgd.

De buis moet korter zijn dan 1 meter en mag geen bochtenhebben.

De buis moet eindigen met een segment van 90° naar beneden gericht met een windbescherming In ieder geval helemaal luchtinlaat kanaal moeten worden moet een vrije doorsnede van minstens 12 cm² gewaarborgd worden.

Bescherm het uiteinde van de luchtinvoer met een insectenrooster dat de nuttige doorsnede van 12 cm² niet beperkt.

ROOKAFVOER

Het afvoersysteem mag uitsluitend door de kachel gebruikt worden (het is niet toegestaan dat de schoorsteen tevens voor andere installaties gebruikt wordt).

Het rookgas wordt afgevoerd door een opening met een doorsnede van 8 cm aan de achterkant, en op de bovenkant van de kachel. De rookafvoer moet met behulp van geschikte stalen leidingen EN 1856 gecertifi ceerd. De leiding moet hermetisch afgesloten zijn. Voor de afdichting van de leidingen en een eventuele isolatie hiervan is het noodzakelijk materialen te gebruikt worden dat bestand is tegen hoge temperaturen (siliconen of mastick geschikt voor hoge temperaturen).

Het enige horizontale deel mag tot 2 m lang zijn. Een totaal van 3 bochten met een max. wijdte van 90° is toegestaan.

Het is noodzakelijk (als de afvoer niet naar een schoorsteen loopt) een verticaal stuk van minstens 1,5 m en een windscherm te installeren (referentie UNI 10683). Het verticale kanaal kan zowel intern als extern zijn. Als het rookkanaal zich in de buitenlucht bevindt, moet hij op passende wijze geïsoleerd zijn. Als het rookkanaal in een schoorsteen uitkomt, moet deze geschikt zijn voor vaste brandstoffen. Als de doorsnede groter is dan 150 mm, is het noodzakelijk hem te verkleinen door hier leidingen met een juiste doorsnede en gemaakt van passende materialen in aan te brengen (bijv. stalen leidingen met een doorsnede van 80 mm). De verschillende delen van het rookkanaal moeten geïnspecteerd kunnen worden. De schoorstenen en rookkanalen waar apparaten voor de verbranding van vaste brandstoffen op aangesloten zijn, moeten eenmaal per jaar geveegd worden (controleer of in uw land dit per wet geregeld is). Een onregelmatige controle en reiniging zorgen ervoor dat het gevaar voor schoorsteenbrand toeneemt. Voer in dit geval de volgende handelingen uit: voorkom het blussen met water; leeg de pelletstank; Neem na een brand contact op met gespecialiseerd personeel voordat u het apparaat weer aansteekt. De kachel werd ontworpen om te werken bij elke weersomstandigheid. In geval van bijzondere omstandigheden, zoals sterke wind, kan het veiligheidssysteem tussenkomen wat de thermokachel uitdooft. Laat in dergelijke gevallen het apparaat nooit met gedeactiveerde beveiligingen functioneren. Neem contact op met uw Dealer als het probleem aanhoudt.

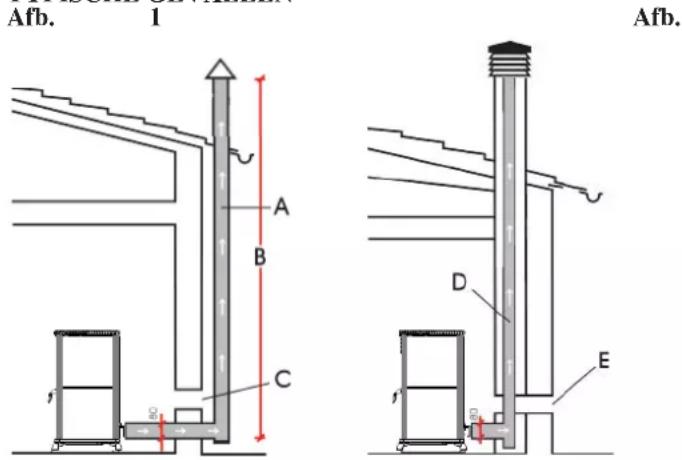

TYPISCHE GEVALLEN

Afb. 1 Afb. D E C B A B Afb.

A: geïsoleerde stalen schoorsteen
B: minimumhoogte 1,5 m, en hoe dan ook voorbij de dakrand
C-E: externe luchttoevoer (doorgang minimaal 80 cm²)
D: stalen schoorsteen in een bestaande gemetselde schoorsteen.

SCHOORSTEENPOT

De fundamentele eigenschappen zijn:

• interne doorsnede aan de onderkant gelijk aan de doorsnede van de schoorsteen
• doorsnede van de afvoer minstens tweemaal zo groot als de doorsnede van de schoorsteen
• bovenop het dak in de wind geplaatst, buiten het bereik van het terugstroomgebied.

INSTALLATIE

De rookgasafvoer bij CLASSICA kan bovenaan, achteraan aangesloten worden.

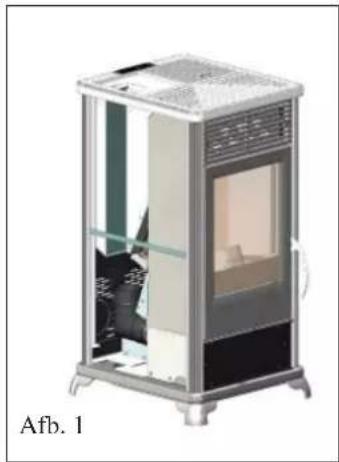

Figuur 1 beeldt de kachel af in de staat waarin deze zich bevindt na het uitpakken.

Om de rookgasafvoer achteraan te kunnen aansluiten, moet de gebogen verbindingsbuis worden geëlimineerd.

Om de verbinding te kunnen maken met de rookafvoer vanaf de top dient men als volgt tewerk te gaan:

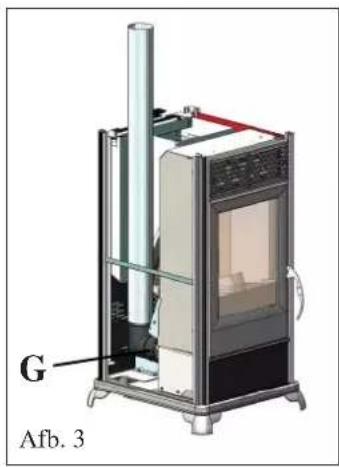

G Afb. 3

I H Afb. 4

Verwijder de gietijzeren top (A - Afb 2)

Monteer de bijgeleverde gebogen verbindingsbuis met de klemring op de opening van de rookspiraal (G - Afb. 3).

WANNEER DE ROOKAFVOERBUIS AANGESLOTEN IS OP DE SCHOORSTEENM MONTEER DE ZIJKANTEN IN KERAMIEK ZOALS OP DE VOLGENDE PAGINA WEERGEGEVEN.

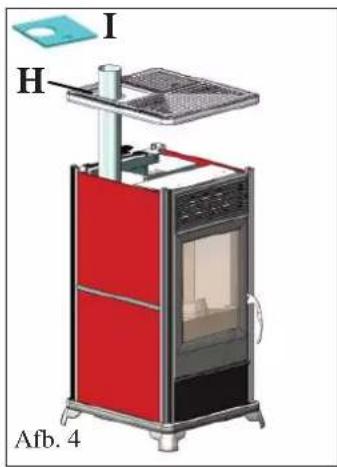

Verwijder het linkse gietijzeren deksel van de top (H -Afb 4), en vervang deze met het deksel van de rookafvoer (I -Afb . 4) die meegeleverd is, om de doorgang van de buis mogelijk te maken

Vooraleer de gietijzeren top (A - Afb 5), die eerder gedemon- teerd werd, opnieuw te plaatsen, dient men over te gaan tot het aanbrengen van de keramische bekleding zoals aangegeven op de volgende pagina.

ASSEMBLAGE

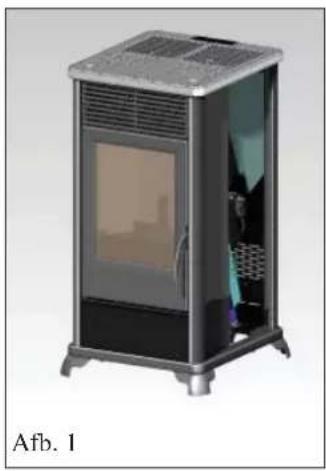

Deze fi guur beeldt de kachel af in de staat waarin deze zich bevindt na het uitpakken.

De onderstaande onderdelen zijn afzonderlijk verpakt.

• 1 keramisch paneel onderaan (E - Afb 5)
• 4 keramische zijpanelen (F -Afb 6)
• 2 aluminium profi elen (P - Afb 6)

Voor het monteren dient u als volgt te werk te gaan:

Afb. 2

Verwijder de gietijzeren top (A) na het verwijderen van de vier fi xatieschroeven.

Fig. 3

Het profi el rechtsvoor (B) uittrekken uit de zitting. Breng de pakking 15x5 aan op de ondersteuning van het keramisch paneel (C).

Afb. 4

Draai een van de twee onderste centrecerplaten los (D).

Afb. 5

Het onderste keramisch paneel (E) in de zitting brengen. Monteer opnieuw de onderste centreerplaat en het profi el rechtsvoor die eerder gedemonteerd werden.

Afb. 6

Breng de keramische zijpanelen (F) in de speciale geleiders. Voeg tussen het ene keramische zijpaneel en het andere, het aluminium profi el (P).

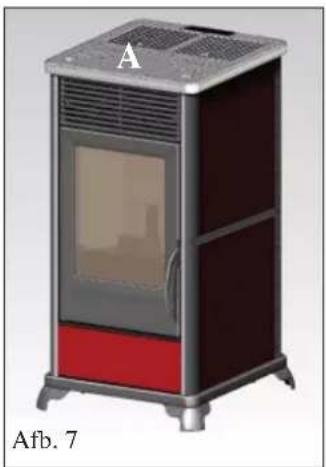

Afb. 7

Herplaats de gietijzeren top (A -. Afb 2) die eerder werd verwijderd.

NB: in geval van trillingen wordt een 8x1 zelfklevende pakking geleverd die geplaatst wordt tussen de profi elen en de keramische zijpanelen

De ingebruikname, het eerste inschakelen en het testen moet worden uitgevoerd door een erkende technische bijstandsdienst Edilkamin in overeenstemming met de norm UNI 10683.

Deze norm geeft de controlehandelingen aan die moeten worden uitgevoerd om de juiste werking van het systeem te garanderen.

De technische bijstandsdienst zal ook zorgen voor het kalibreren van de kachel volgens het soort pellets en installatieomstandigheden, waardoor de garantie wordt geactiveerd.

Als de eerste inschakeling niet wordt uitgevoerd door een erkende technische bijstandsdienst wordt de activering van de garantie niet toegestaan.

Voor informatie, raadpleeg www.edilkamin.com

Tijdens de eerste ontstekingen is het mogelijk dat u een licht verfl ucht ruikt. Deze zal binnen korte tijd verdwijnen.

Voor de ontsteking dient het volgende gecontroleerd te worden:

==> De correcte installatie.
==> De elektrische voeding.
==> De hermetische sluiting van het deurtje.
==> De reiniging van de vuurhaard.
==> Dat de indicatie stand-by op het display weergegeven wordt (knipperende datum, brandkracht of temperatuur).

DE TANK MET PELLETS VULLEN

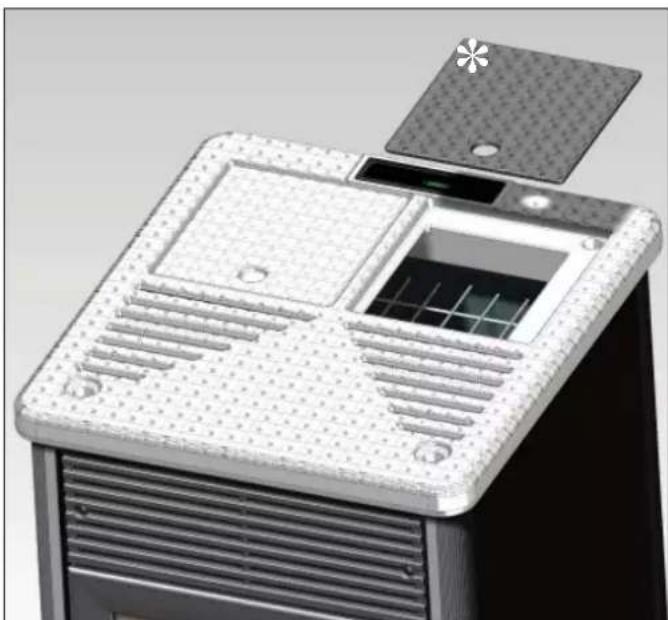

Om toegang te krijgen tot de tank dient het metalen deksel verwijderd te worden * (afb. 1).

LET OP:

Wanneer u de kachel vult wanneer deze in werking is en bijgevolg warm is, gebruik de desbetreffende bijgeleverde handschoen.

CLASSICA is ontworpen en geprogrammeerd voor de verbranding van houtpellets met een doorsnede van ongeveer 6 mm.

Pellet is een brandstof in de vorm van kleine cilinders, verkregen door het samenpersen van zaagsel, heeft hoge waarden en bevat geen lijm of andere vreemde materialen.

Houtpellets worden verkocht in zakken van 15 kg.

Om de werking van de kachel NIET in gevaar te brengen, is het noodzakelijk dat u er GEEN andere middelen in verbrandt. Het gebruik van andere materialen (samengeperst hout) kan door laboratoriumtests worden aangetoond en zorgt ervoor dat de garantie te vervallen komt.

EDILKAMIN heeft de producten zodanig ontworpen, getest en geprogrammeerd dat de beste prestaties verkregen worden door het gebruik van houtpellets met de volgende eigenschappen:

doorsnede: 6 mm

max. lengte: 40 mm

max. vochtigheid: 8 %

calorisch rendement: ten minste 4300 kcal/kg

Het gebruik van pellets met andere eigenschappen vereist een nieuwe ijking van de kachel, net zoals de ijking die de dealer uitvoert op het moment van de eerste ontsteking.

Het gebruik van ongeschikte pellets kan leiden tot: een afname van het rendement, storingen in de werking, blokkeringen wegens verstoppingen, bevuild glas, onverbrande pelletkorrels, enz.

Een eenvoudige analyse van de pelletkorrels kan visueel worden uitgevoerd:

Goede kwaliteit: glad, regelmatige lengte, niet erg stoffig.

Slechte kwaliteit: met barsten in de lengte en overdwars, zeer stoffi g, zeer variabele lengtes en aanwezigheid van vreemde materialen.

GEBRUIKSAANWIJZING

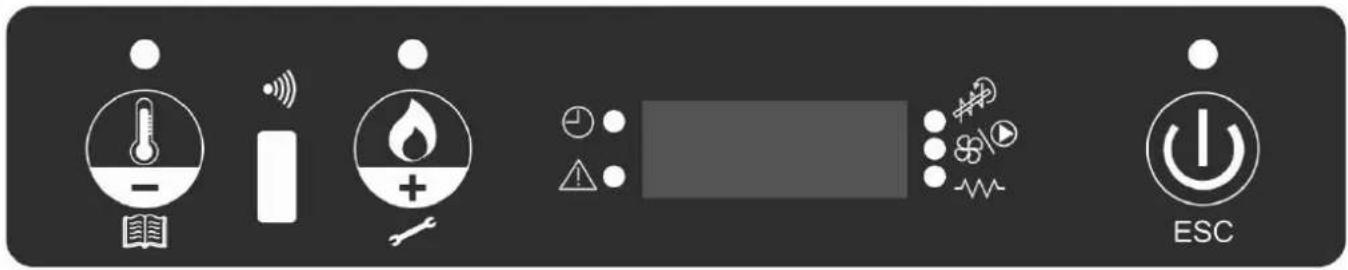

SYNOPTISCH PANEEL

toets om de gewenste omgevingstemperatuur in te stellen of om het menu te betreden (set omg. temp.)

toets om de brandkracht van de kachel in te stellen (set brandkracht)

toets voor het in- en uitschakelen of het bevestigen/ verlaten van een menu

geeft aan dat de chronothermostaat geprogrammeerd is voor automatische ontstekingen op bepaalde momenten

geeft een alarmtoestand weer

geeft aan dat de reductiemotor werkt

geeft aan dat de ventilator werkt

geeft aan dat de kaars werkt

BESCHRIJVING VAN DE MENU'S

- Om toegang te krijgen tot het menu, houd de toets 2 seconden ingedrukt (de led dooft).

Wanneer u op de toets de toets dr te verschijnt het volgende menu:

M1	Klok instellen
M2	Chrono instellen
M3	Regelt vent.1
M4	(VERSCHIJNT NIET op de display voor dit model)
M5	Taal
M6	Stand-by
M7	Laden vulschroef
M8	Status kachel
M9	Technische afstellingen (dealer)
MA	Soort pellets (dealer)
Mb	Uitgang

- Om het gewenste menu te bevestigen, druk op de toets

- Om terug te keren naar het vorige menu, houd de toets 3 seconden ingedrukt.

- Om het menu te sluiten, houd de toets 102 seconden ingedrukt.

ONTSTEKING/UITDOVING

Om de kachel aan of uit te schakelen, houd de toets 3 seconden ingedrukt.

Led aan kachel in werking Knipperende led kachel in uitdovingsfase of alarm Led uit kachel gedoofd

WERKING

De kachel kan op twee verschillende manieren werken:

- HANDMATIG:

In de HANDMATIGE modus stelt u de brandkracht in waarmee u de kachel wilt laten werken, onafhankelijk van de temperatuur in de ruimte waarin de kachel geïnstalleerd is.

Om de HANDMATIGE modus te selecteren, druk op de toets

(de led gaat branden).

Door op de toets 🚫lrukken kunt u de temperatuur verho-gen totdat op het display de aanduiding ‘MAN’ (meer dan 40°) verschijnt.

- AUTOMATISCH

In de AUTOMATISCHE modus kunt u de doeltemperatuur instellen die u wilt bereiken in de ruimte waar de kachel geïnstalleerd is.

Wanneer de kachel de gewenste omgevingstemperatuur heeft bereikt (SET OMGEVINGSTEMPERATUUR), schakelt hij automatisch over op brandkracht 1.

Om de set omgevingstemperatuur in te stellen, druk op (de led gaat branden). De werkingstemperatuur op dat moment wordt weergegeven.

Met behulp van de toets uit de toets kunt de temperatuur wijzigen om de gewenste temperatuur te bereiken.

De ventilatie staat altijd in verband met de brandkracht. Zij kan dus niet gewijzigd worden.

GEBRUIKSAANWIJZING

AFSTELLEN VENTILATIE

Met deze functie kan de ventilatiesnelheid worden beheerd.

Het is mogelijk om de AUTOMATISCHE modus in te stellen, waarmee automatisch de ventilatiesnelheid op basis van het vermogen van de kachel wordt geregeld of u kunt de ventilatiesnelheid instellen op basis van de hoeveelheid warme lucht of de stilte van het gewenste product.

Om de functie te activeren, 📁 drukt u 2 seconden op de toets 🌐 drukt op de toets totdat op het display de melding “M3 Regelen vent. 1” wordt getoond.

Druk op de toets 🏠 stel de gewenste ventilatie snelheid in met behulp van de toetsen en

Om de keuze te bevestigen, drukt u op de toets

DE VULSCHROEF VULLEN (alleen wanneer er zich helemaal geen pellets meer in de tank bevinden)

Om de vulschroef te vullen, dient u het MENU te openen, de toets 1 eurende 2 seconden ingedrukt houden, op de toets drukken totdat op het display de aanduiding “M5 eerste lading” verschijnt.

Druk op de toets 📍 te bevestigen en druk vervolgens op de toets on 📍 functie te activeren. Deze operatie mag alleen uitgevoerd worden wanneer de kachel gedoofd is en volledig afgekoeld is.

Opmerking: tijdens deze fase blijft de rookverwijderaar ingeschakeld.

STAND-BY-FUNCTIE

Deze functie, die automatisch beheerd wordt, staat toe de kachel te doven wanneer de gewenste omgevingstemperatuur met 0,5 °C overschreden wordt, na een vooraf ingestelde tijd van 10 minuten (deze waarde kan gewijzigd worden door de dealer op het moment van de installatie).

Op het display verschijnt de aanduiding "GO STBY" met het aantal resterende minuten voordat de kachel uitdooft. Deze functie is voorzien in de 'AUTOMATISCHE' werking en wanneer er een externe thermostaat geïnstalleerd is. Wanneer de omgevingstemperatuur 2°C onder de ingestelde drempelwaarde daalt, wordt de kachel opnieuw ingeschakeld (deze waarde kan gewijzigd worden door de dealer op het moment van de installatie).

Om de functie te activeren, houd gedurende 3 seconden de toets ingedrukt. Op het display verschijnt de aanduiding “M1 klok instellen”. Druk op de toets totdat de aanduiding “M4 stand-by” op het display verschijnt. Druk op de toets om te bevestigen.

Druk op de toets "ON" te selecteren. Druk op de toets on te bevestigen.

Om het menu "M4 stand-by" te verlaten, houd de toets 125-130. lurende 6 seconden ingedrukt.

Houd gedurende 2 seconden de toets ingedrukt. Op het display verschijnt de aanduiding “M1 klok instellen”.

Druk op de toets 📊 te bevestigen. Achtereenvolgens verschijnen de volgende gegevens: dag van de week, uur, minuten, dag, maand, jaar. Zij kunnen gewijzigd worden door op de toets 📊 of de toets te 📊 te kken. Druk op de toets om te 📊 vestigen.

Om het menu “M1 klok instellen” te verlaten, houd de toets 134 durende 6 seconden ingedrukt.

EXTERNE THERMOSTAAT

De externe thermostaat dient met het blauwe kabeltje (optie, code 640560) aangesloten te worden op de seriële poort op de achterwand van de kachel. Het contact dient schoon en normaal geopend te zijn (bv. in geval van een omgevingsthermostaat):

- Geopend contact = de omgevingstemperatuur is bereikt - Gesloten contact = de omgevingstemperatuur is niet bereikt

Om de modus ‘T-E’ (externe thermostaat) te selecteren, druk op de toets 📁 (de led gaat branden). Door op de toets 📁 te drukken kunt u de temperatuur verhogen totdat op het display de aanduiding ‘T-E’ (externe thermostaat) (minder dan 6°) verschijnt.

Opmerking: Wanneer de kachel uitgeschakeld is, kan de externe thermostaat de kachel in geen geval aan- of uitschakelen. Wanneer u de kachel wilt uitschakelen of inschakelen buiten de uren van de chrono of de ingestelde uren van de 'T-E' (externe

thermostaat), dient u altijd de toets gebruiken.

GEBRUIKSAANWIJZING

CHRONOTHERMOSTAAT VOOR DE DAGELIJKSE/WEKELIJKSE PROGRAMMERING

Er zijn drie programmeringsmodi voorzien (dagelijks, wekelijks, weekend). Elke modus is onafhankelijk, waardoor er talloze combinaties mogelijk zijn, afhankelijk van uw eisen (de uren kunnen geregeld worden met 10 minuten).

Houd de toets gedurende 2 seconden ingedrukt. Op het display verschijnt de aanduiding “M1 klok instellen” (de led dooft). Druk op de toets totdat de aanduiding “M4 chrono instellen” op het display verschijnt. Druk op de toets om te bevestigen.

Om de 3 programmeringsmodi (dagelijks, wekelijks, weekend) weer te geven, druk op de toets of op de toets

druk op de toets te bevestigen.

Doorloop het volgende menu (standaard ingesteld op OFF):

• M2-1: chronothermostaat activeren
• M2-2: dag progr
• M2-3: week progr
• M2-4: weekend progr
• M2-5: verlaten

Kies het gewenste menu en bevestig door op de toets 🏠 drukken.

Om de ontsteking en het uitdoven van de kachel en de uurvariaties in te stellen, druk op de toets op de toets.

Druk op de toets 📍 te bevestigen.

Om de programmeringsmodus te verlaten, houd de toets gelurende 6 seconden ingedrukt.

Dagelijkse programmering:

Mogelijkheid tot 2 ontstekingen/uitdovingen per dag die elke dag van de week herhaald worden:

Voorbeeld: start1 10:00 stop1 12:00 start2 18:00 stop2 22:00

Wekelijkse programmering:

mogelijkheid tot 4 ontstekingen/uitdoven per dag, waarbij u de dagen van de week kunt kiezen, bijvoorbeeld:

start1 06:00 stop1 08:00 start2 07:00 stop2 10:00 start3 14:00 stop3 17:00 start4 19:00 stop3 22:00
maandag ondinsdag onwoensdag offdonderdag onvrijdag onzaterdag offzondag off	maandag offdinsdag offwoensdag ondonderdag offvrijdag offzaterdag offzondag off	maandag ondinsdag onwoensdag offdonderdag offvrijdag offzaterdag onzondag on	maandag ondinsdag onwoensdag ondonderdag onvrijdag onzaterdag onzondag on

mogelijkheid tot 2 ontstekingen/uitdoven tijdens het weekend:

Voorbeeld: start1 week-end 07:00 stop1 week-end 11:30

Voorbeeld: start2 week-end 14:20 stop2 week-end 23:50

ONDERHOUD

Koppel altijd de stekker los van het elektriciteitsnet vooral- eer u enig onderhoud uitvoert.

Een regelmatig onderhoud is de basis van een goede werking van de kachel.

DOOR EEN GEBREKKIG ONDERHOUD kan de kachel niet goed werken.

Eventuele problemen die veroorzaakt worden door een gebrekkig onderhoud zorgen ervoor dat de garantie te vervallen komt.

N.B.:

• Onbevoegde wijzigingen zijn verboden
• Gebruik reserveconderdelen die door de fabrikant worden aanbevolen
• Het gebruik van niet-originele onderdelen brengt het vervallen van de garantie met zich mee.

DAGELIJKS ONDERHOUD

De volgende handelingen moeten uitgevoerd worden wanneer de kachel uitgedoofd, koud en losgekoppeld van het elektriciteitsnet is.

• Moet uitgevoerd worden met behulp van een aszuiger. (zie pag. 97)
• De volledige procedure duurt slechts enkele minuten.

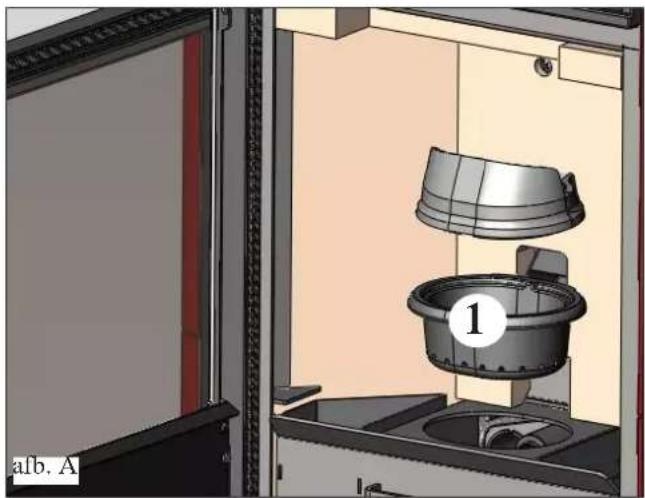

• Open de deur, haal de vuurhaard eruit (1 - afb. A) en gooi de resten in de aslade (2 - afb. B).
  • GOOI DE RESTEN NIET IN DE PELLETTANK.

- Haal de aslade eruit en ledig ze (2 - afb. B) in een niet ontvlambare bak (de assen kunnen delen bevatten die nog warm zijn en/of sintels).

- Maak de binnenkant van de haard, de vuurplaat en de ruimte rondom de haard waar de assen vallen schoon met een aszuiger.

- Verwijder de vuurhaard (1 - afb. A) en schuur hem met het bijgeleverde borsteltje. Maak de eventueel verstopte gaten schoon.

- Maak de vuurhaard schoon met de aszuiger, alsook, indien nodig, de randen van de vuurhaard en de basis.

- Reinig, indien nodig. het glas (als het koud is).

Zuig nooit warme assen op. Dit heeft nadelige gevolgen voor de stofzuiger en verhoogt het risico op brand in de woning.

WEKELIJKS ONDERHOUD

- Het plafond uittrekken openen, het haardonderstel (3 - Afb. C) uittrekken en de resten uitgieten in de aslade (2 - Afb. B). Het plafond is een onderdeel dat onderhevig is aan slijtage, Edilkamin is niet aansprakelijk voor het breken ervan, des te meer als de breuk optreedt tijdens het uittrekken of het opnieuw plaatsen op de plaats.

MAANDELIJKS ONDERHOUD

In geval van aansluiting van de rookafvoer van de top (zie pag. 88) de binnenkant van de boogvormige aansluiting reinigen door de inspectie te (4 - fi g D) te verwijderen.

(bestemd voor de dealer) Dit bestaat uit:

• Volledige interne en externe reiniging
- Grondige reiniging van de buizen in het rooster van de warmeluchtuitgang van de kachel
- Grondige reiniging en het verwijderen van de afzettingen van de vuurhaard en de desbetreffende ruimte
- Reiniging van rookverwijderaar, mechanische controle van de speling en de bevestigingen

- Reiniging van het rookgaskanaal (vervanging van de afsluiting van de rookgasafvoer)

- Reinigen van het rookkanaal en van de verticale wisselleidingen gelegen achter de verticale schotten in de haard

- Reiniging van de ruimte waar zich de ventilator voor de rookgasafvoer bevindt, reiniging van de drukschakelaar, controle van het thermokoppel.

- Reiniging, inspectie en verwijderen van de aanslag in de ruimte waar zich de ontstekingsweerstand bevindt, eventuele vervanging van de weerstand

- Reiniging/controle van het synoptische paneel

- Visuele inspectie van de elektriciteitskabels, de aansluitingen en de voedingskabel

- Reiniging van de pellettank en controle speling van het geheel vulschroef-reductiemotor

• Vervanging van de afsluiting van de deur

- Functionele test, vullen van de vulschroef, ontsteking, werking gedurende 10 minuten en uitdoven

Wanneer de kachel intens gebruikt wordt, is het raadzaam het rookgaskanaal om de 3 maanden te reinigen.

LET OP !!!

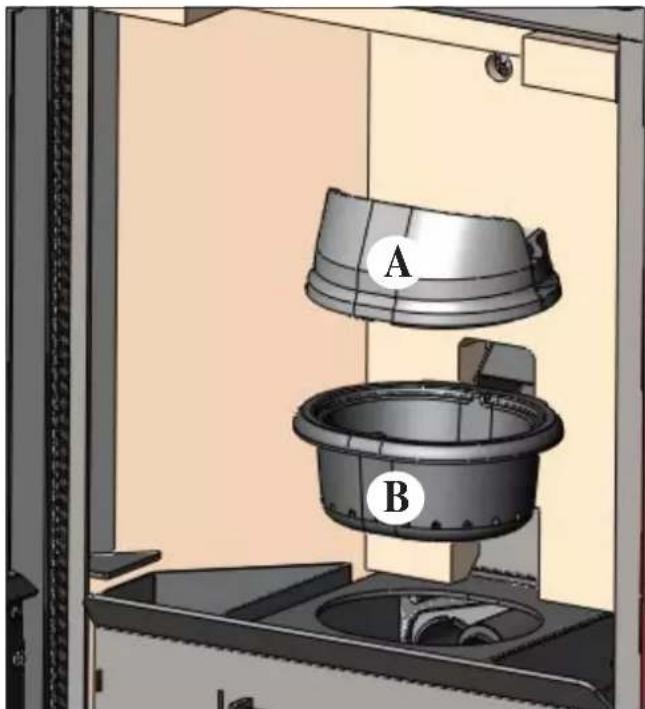

Wanneer na de normale reiniging de bovenkant van de vuurhaard (A) (afb. 1) en de onderkant van de vuurhaard (B) (afb. 1) NIET CORRECT geplaatst worden, dan kan dit de werking van de kachel negatief beïnvloeden.

Controleer dus voor de ontsteking van de kachel of de delen van de vuurhaard correct geplaatst zijn (afb. 2) zonder de aanwezigheid van assen of onverbrande pelletkorrels op de contactperimeter.

Wij wijzen u erop dat het gebruik van de kachel zonder dat de verbrandingshaard gereinigd is, ertoe kan leiden dat de gassen in de verbrandingskamer plotseling in brand vliegen, waardoor het glas in de deur breekt.

OPMERKING:

De schoorsteenpot en het rookkanaal waarmee de ketel op vaste brandstof is aangesloten moeten een keer per jaar schoon gemaakt worden (controleer of in het land van gebruik verband houdende normen bestaan).

Het gevaar voor een schoorsteenbrand neemt toe als u het rookkanaal en de schoorsteen niet regelmatig laat controleren en reinigen.

BELANGRIJK !!!

Mocht zich een brand voordoen in de kachel, in het rookkanaal of in de schoorsteen dan dient men als volgt te werk te gaan:

• Haal de stekker uit het stopcontact
• Blus met een kooldioxide CO₂-blusser
• Waarschuw de Brandweer

PROBEER HET VUUR NOOIT MET WATER TE BLUSSEN!

Laat het apparaat vervolgens door uw Dealer controleren. Laat de haard door een erkend technicus controleren.

In geval van problemen, wordt de kachel automatisch uitgeschakeld, waarbij de uitdovingsprocedure uitgevoerd wordt. Op het display verschijnt er een aanduiding met betrekking tot de reden van de uitdoving (zie hieronder voor de verschillende aanduidingen).

Koppel nooit de stekker los tijdens de uitdovingsfase wanneer deze het gevolg is van een blokkering.

Wanneer er een blokkering is opgetreden, dan dient de uitschakelingsprocedure plaats te vinden (15 minuten met akoestisch signaal). Druk vervolgens op de toets 🚗️.

Ontsteek de kachel niet opnieuw voordat u de oorzaak van de blokkering heeft geverifieerd en de vuurhaard heeft SCHOONGEMAAKT/LEEGGEMAAKT.

AANDUIDINGEN VAN EVENTUELE OORZAKEN VAN BLOKKERINGEN, AANWIJZINGEN EN OPLOSSINGEN:

AL1 black out (dit is geen defect van de kachel) (wanneer er een stroomonderbreking plaatsvindt die langer dan 5 seconden duurt) De kachel is voorzien van een 'black out'-functie. Wanneer er een stroomonderbreking plaatsvindt die minder dan 5 seconden duurt, dan wordt de kachel opnieuw aangestoken en keert hij terug naar de functie die voorafging aan de uitdoving. Wanneer de stroomonderbreking langer duurt, schakelt de kachel over op 'black out' en de afkoelingsfase.

Hier volgt een lijst van de verschillende mogelijkheden:

Staat kachel voor de black out Duur onderbreking	minder dan 10” Duur onderbreking meer dan 10”
OFF OFF OFF
VOORLADEN BLACK OUT BLACK OUT
ONTSTEKING BLACK OUT BLACK OUT
START START STAND-BY, DAN NIEUW ONTSTEKING
WERKING WERKING STAND-BY, DAN NIEUW ONTSTEKING
EINDSCHOONMAAK EINDSCHOONMAAK EINDSCHOONMAAK
STAND-BY STAND-BY	STAND-BY
ALARM	ALARM ALARM
ALARMGEHEUGEN	ALARMGEHEUGEN	ALARMGEHEUGEN

AL2 defecte rookmeter (wanneer de kachel de sonde meter niet langer leest)

• Thermokoppel defect
• Thermokoppel losgekoppeld
- Temperatuur rookgas buiten het meetbereik

AL3 hot rookgassen (wanneer de temperatuur van de rookgassen de veiligheidstemperatuur overschreidt)

• Verstopte schoorsteen
- Foutieve installatie
- Verstopte kachel
- Hoge pelletlading, controleer de pelletregeling (dealer)

OPMERKING: de aanduiding 'hot rookgassen' verschijnt wanneer de eerste alarmdrempel van 250° overschreden wordt. De kachel wordt gemoduleerd. Alleen wanneer er een temperatuur van 270° bereikt wordt, schakelt de kachel over op de alarmstatus en wordt hij uitgeschakeld.

AL4 zuiger defect (wanneer de rookgasmotor defect is)

• Geblokkeerde rookgasmotor
- Defecte draaimeter
• Defecte rookgasmotor
- Interventie thermostaat rookgasmotor

AL5 geen ontsteking (wanneer de temperatuur van de rookgassen tijdens de ontstekingsfase het minimumniveau niet overschrijdt)

• Waarschijnlijk defecte kaars
• Vuile vuurhaard of te veel pellets
- De tank bevat geen pellets meer
- Controleer de veiligheidsthermostaat van de pellets (automatische blokkeringsopheffing)
• Verstopte schoorsteen

AL6 geen pellet (wanneer er geen pellets meer zijn)

• De pellettank is leeg
• Defecte reductiemotor
  • Verstopte leiding/vulschroef
• Lage pelletlading, controleer de pelletregeling

AL7 thermische veiligheid (wanneer de veiligheidsthermostaat, die in contact staat met de tank, ingeschakeld wordt omwille van een te hoge temperatuur in de pellettank)

- Te grote lading pellet

AL8 geen depressie (wanneer er onvoldoende trek is in de koude-luchtzuigingsleiding)

• Verstopte leiding koude lucht
- Defecte drukschakelaar
• Verstopte siliconenleiding

CHECK LIST

Te integreren met een complete bestudering van het technische blad

Plaatsing en installatie

• De inbedrijfstelling door een erkende Dealer die het garantiebewijs.
• Ventilatie van de installatieruimte.
• Het rookkanaal/de schoorsteen worden uitsluitend voor de kachel gebruikt.
• Het rookkanaal heeft: maximaal 3 bochten

en is maximaal 2 meter lang horizontaal.

• de schoorsteen steekt boven de refl uxzone uit.
• de rookafvoerbuizen zijn gemaakt van passend materiaal (inox staal is aanbevolen).
• in het geval van de doorgang van mogelijk brandbare materialen (bijv. hout) zijn alle voorzorgsmaatregelen ter voorkoming van brand getroffen.

Gebruik

• De gebruikte pellets hebben een goede kwaliteit en zijn niet vochtig.
• De vuurhaard en de asruimte zijn schoon en goed geplaatst.
• De deur is goed afgesloten.
• De vuurhaard bevindt zich in de speciale ruimte.

ONTHOUD dat u de VUURHAARD UITZUIGT VOORDAT U DE KACHELAANSTEEKT Probeer de kachel nooit opnieuw aan te steken als dit eerder niet gelukt is. Leeg eerst de vuurhaard

OPTIES

TELEFOONSCHAKELAAR VOOR ONTSTEKING OPAFSTAND

Het is mogelijk de kachel op afstand te laten ontsteken door uw Dealer te vragen een telefoonschakelaar op de seriële poort op de achterkant van de kachel aan te sluiten met behulp van het kabeltje.

• AFSTANDSBEDIENING

REINIGINGSACCESSOIRES

GlassKamin

Handig voor de reiniging van het keramiekglas

Handig voor de reiniging van de haard.
