Produkttyp	Pelletsofen
Marke	Edilkamin
Modell	CLASSICA
Brennstoff	Holzpellets (Pellets) Ø 6 mm, max. 40 mm Länge, Feuchtigkeit ≤ 8%
Abmessungen (H x B x T)	95 x 56 x 51 cm (ca.)
Gewicht (mit Verpackung)	151 kg
Stromversorgung	230 V ~ 50 Hz, durchschnittliche Leistungsaufnahme 120 W, Zündung 320 W
Heizleistung	Nennleistung: 8 kW; reduzierte Leistung: 2,4 kW
Wirkungsgrad	Nenn: 90,1 %; reduziert: 94,67 %
Autonomie	Von 7 h (Nennleistung) bis 24 h (reduzierte Leistung)
Beheizbares Volumen	210 m³ (je nach Isolierung gemäß Gesetz 10/91)
Behälterkapazität	15 kg
Rauchrohrdurchmesser	80 mm (männlich)
Luftansaugdurchmesser	40 mm (männlich)
Mindestzug	Nenn: 12 Pa; reduziert: 5 Pa
Abgastemperatur	Nenn: 174 °C; reduziert: 81 °C
Sicherheitseinrichtungen	Thermoelement, Differenzialdruckschalter, Sicherheitsthermostat

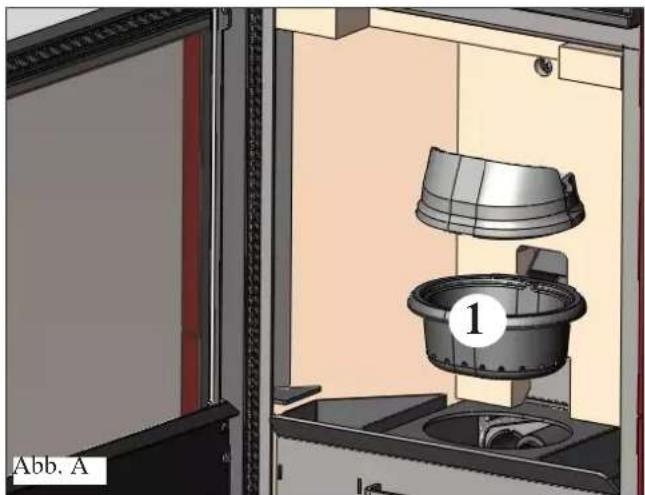

Wartung	Täglich: Reinigung des Brenntopfs und Aschekastens; Wöchentlich: Reinigung des oberen Teils; Monatlich: Reinigung des Rauchrohrs; Jährlich: durch einen autorisierten Kundendienst (CAT)
Ersatzteile und Zubehör	Fernbedienung (Code 633280), Telefonwähler (Code 762210), serielles Kabel (Code 640560), Handschuh, Spachtel, Glasskamin (Code 155240)
Allgemeine Informationen	Die Garantie ist an die Inbetriebnahme durch einen autorisierten Kundendienst (CAT) gebunden. Entspricht den EU-Richtlinien 305/2011 und der Norm EN 14785.

Häufig gestellte Fragen - CLASSICA EDILKAMIN

Welche Art von Brennstoff sollte im Ofen CLASSICA verwendet werden?

Verwenden Sie ausschließlich Holzpellets mit 6 mm Durchmesser, maximal 40 mm Länge, Feuchtigkeit ≤ 8 % und Heizwert ≥ 4300 kcal/kg. Die Verwendung anderer Materialien führt zum Erlöschen der Garantie.

Wie zünde ich den Ofen an?

Drücken Sie die Taste Ein/Aus für 3 Sekunden. Stellen Sie sicher, dass der Brenntopf sauber und die Tür gut geschlossen ist. Der Ofen führt eine automatische Zündphase durch.

Was tun, wenn der Ofen nicht zündet?

Überprüfen Sie, ob der Brenntopf geleert und sauber ist. Wiederholen Sie die Zündung nicht ohne Reinigung. Kontrollieren Sie auch den Pelletstand und ob die Tür gut geschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an einen autorisierten Kundendienst (CAT).

Welche Sicherheitsabstände sind einzuhalten?

Halten Sie einen Mindestabstand von 20 cm an den Seiten und zur Rückseite sowie 80 cm vorne zu brennbaren Materialien ein. Ein externer Lufteinlass von mindestens 80 cm² ist erforderlich.

Wie reinige ich die Glasscheibe des Ofens?

Reinigen Sie die Scheibe im kalten Zustand mit einem speziellen Reinigungsmittel (z.B. Glasskamin) und einem weichen Tuch. Niemals im heißen Zustand reinigen.

Wie oft sollte der Ofen gewartet werden?

Täglich: Reinigen Sie den Brenntopf und leeren Sie den Aschekasten. Wöchentlich: Reinigen Sie den inneren oberen Teil. Monatlich: Reinigen Sie das Verbindungsrohr. Jährlich: vollständige Wartung durch einen CAT.

Was sind die häufigsten Fehlercodes?

AL1: Blackout (Stromausfall). AL2: Abgassensor defekt. AL3: Abgase zu heiß (Abgasrohr verstopft). AL5: Zündungsfehler (Brenntopf verschmutzt oder Zündkerze defekt). AL6: Keine Pellets. Beachten Sie die Bedienungsanleitung für Lösungen.

Kann ich eine Fernbedienung mit diesem Ofen verwenden?

Ja, eine optionale Fernbedienung (Code 633280) ist erhältlich. Zudem ermöglicht ein Telefonwähler (Code 762210) eine Fernzündung über die serielle Schnittstelle.

Was tun bei einem Brand im Ofen oder Schornstein?

Trennen Sie sofort die Stromversorgung. Verwenden Sie niemals Wasser; benutzen Sie einen CO₂-Feuerlöscher. Rufen Sie die Feuerwehr und lassen Sie das Gerät vor der erneuten Verwendung von einem CAT überprüfen.

Wie stelle ich die Belüftung ein?

Drücken Sie die Taste Belüftung 2 Sekunden lang, navigieren Sie zu 'M3 Lüfter 1 einstellen' und passen Sie die Geschwindigkeit mit den Tasten + und - an. Sie können den Auto-Modus oder eine manuelle Geschwindigkeit wählen.

BEDIENUNGSANLEITUNG CLASSICA EDILKAMIN

D Installations-, Betriebs- und Wartungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde

Vielen Dank und herzlichen Glückwunsch zur Wahl unseres Produkts.

Wir bitten Sie, vor dem Gebrauch dieses Merkblatt aufmerksam zu lesen, um sämtliche Eigenschaften des Geräts auf die beste Weise und in völliger Sicherheit zu nutzen.

Für weitere Auskünfte oder Erfordernisse, wenden Sie sich bitte an Ihren HÄNDLER oder besuchen Sie die Internetseite www.Edilkamin.com unter dem Eintrag CENTRO ASSISTENZA TECNICA (Technischer Kundendienst).

HINWEIS

• Nach dem Auspacken des Produkts vergewissern Sie sich der Unversehrtheit und der Vollständigkeit des Inhalts (Abgasrohr Deckel, Anschlussstutzen mit Schelle, Kalthandgriff, Verkleidung, Garantieheft, Handschuh, CD/technisches Datenblatt, Spachtel, Entfeuchtungssalz).

Im Fall von Störungen wenden Sie sich bitte sofort an den Händler, bei dem der Kauf getätigt wurde und händigen Sie ihm Kopie des Garantiehefts und den Laufbeleg aus.

• Inbetriebnahme/Abnahme

Diese hat unbedingt durch ein von Edilkamin zugelassenes Assistenzzentrum (CAT) zu erfolgen, andernfalls verfällt die Garantie. Die Inbetriebnahme, so wie in der Norm UNI 10683 beschrieben, besteht aus einer Reihe von Kontrollmaßnahmen bei installiertem Ofen, die darauf abzielen, den ordnungsgemäßen Betrieb des Systems und die Übereinstimmung desselben mit den Vorschriften festzustellen.

Beim Händler, auf der Webseitewww.edilkamin.com oder unter der kostenlosen Hotline können Sie das nächstgelegene Kundendienst-Zentrum in Erfahrung bringen.

• Fehlerhafte Installation, nicht ordnungsgemäß ausgeführte Wartungsarbeiten, unsachgemäßer Gebrauch des Produkts entheben den Hersteller von jeglicher Haftung für durch den Gebrauch verursachten Schaden.

• Die Nummer des Kontrollabschnitts, der für die Identifizierung des Ofens erforderlich ist, ist angegeben:

• Im oberen Teil der Verpackung

• Im Garantieheft im Inneren des Brennraums

• Auf dem auf der Rückseite des Geräts angebrachten Typenschild;

Die besagten Unterlagen sind zusammen mit dem Kaufbeleg aufzubewahren, die darin enthaltenen Angaben müssen bei etwaigen Anfragen mitgeteilt und für den Fall von etwaigen Wartungseingriffen zur Verfügung gestellt werden;

• Die abgebildeten Details sind graphisch und geometrisch unverbindlich.

Hiermit erklärt die Firma EDILKAMIN S.p.A., Firmensitz in Via Vincenzo Monti 47 - 20123 Mailand - Steuernummer und USt-Nr. P.IVA 00192220192

Der hier beschriebene Pelletofen entspricht der EU-Richtlinie 305/2011 (CPR) und der harmonisierten Europäischen Norm EN 14785:2006

PELLET-Ofen der Handelsmarke ITALIANA CAMINI, Modellbezeichnung CLASSICA

SERIEN-NUMMER:

Typenschild-Daten

Leistungserklärung (DoP - EK 067):

Typenschild Nr.

Des Weiteren wird erklärt, dass:

Der Holzpelletofen CLASSICA die Vorgaben folgender Europarichtlinien erfüllt:

2006/95/EWG - Niederspannungsrichtlinie

2004/108/EWG - EMV-Richtlinie

Für etwaige Funktionsstörungen des Geräts, die auf nicht von EDILKAMIN befugtem Personal und ohne ihre Genehmigung ausgeführten Auswechsel- und Montagemaßnahmen und/oder Änderungen zurückzuführen sind, übernimmt die Firma EDILKAMIN S.p.A. keinerlei Haftung.

BETRIEBSWEISE

Der Ofen wurde zum Erzeugen von Heißluft durch Verwendung von Holzpellets als Brennstoff konzipiert, die Verbrennung wird elektronisch gesteuert. Nachstehend wird die Betriebsweise dargestellt (die Buchstaben beziehen sich auf Abbildung 1).

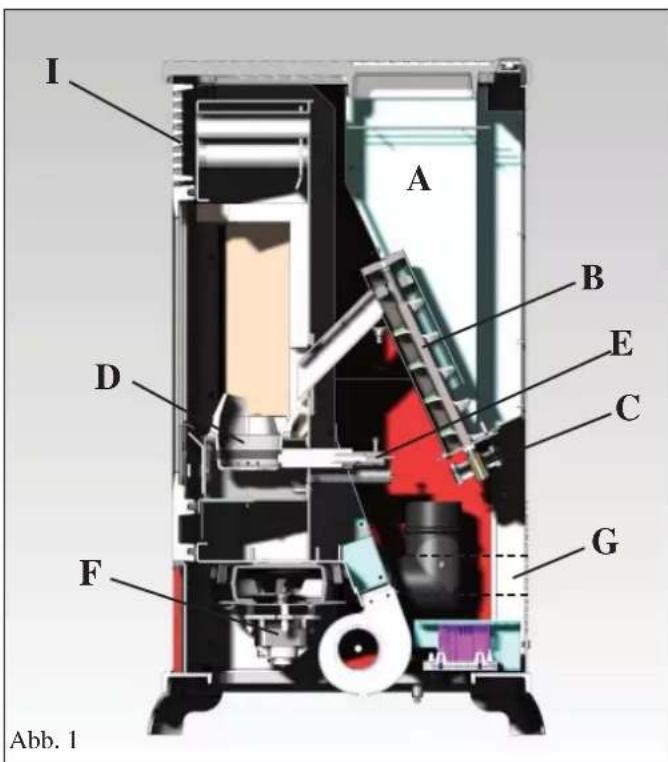

Der Brennstoff (Pcllet) wird aus dem Brennstoffbehälter (A) und über eine von einem Getriebemotor (C) angetriebene Förderschnecke (B) in den Verbrennungstiegel (D) befördert.

Das Anzünden des Pellets erfolgt durch von einem elektrischen Heizelement (E) erzeugte Heißluft, die von einem Rauchabscheider (F) in den Tiegel gesaugt wird.

Die durch die Verbrennung erzeugten Rauchgase werden durch denselben Ventilator (F) abgeschieden und durch den Stutzen (G) ausgeschieden, wobei der Ofen an der Rückseite, linksseitig oder oben angeschlossen werden kann (siche S. 72).

Der Feuerraum mit Verkleidung aus Vermiculit verfügt über einen vorderseitigen Verschluss aus Keramikglas.

Die Brennstoffmenge, das Rauchabscheiden, die Versorgung mit Brennluft werden von einer software-gesteuerten Platine geregelt, um eine hochwirksame Verbrennung und geringe Emissionen zu erzielen.

Der Ofen verfügt über einen seriellen Anschluss für ein zusätzlich erhältliches Kabel (Cod. 640560) an ein Remote-Einschaltgerät (Uhrenthermostat, usw.).

Die äußere Keramikbeschichtung ist in drei Farbausführungen erhältlich: bordeaux, ledereffekt, Pergamen.

I A B D E C F G Abb. 1

SICHERHEITSHINWEISE

Der Heizofen wurde entwickelt, um den Raum, in dem er sich befi ndet, durch die automatische Verbrennung von Pellet im Feuerraum sowohl durch Abstrahlung als auch durch Bewegung von Warmluft, die vorne aus dem Gitter (I) austritt, zu erwärmen.

- Das Gerät ist nicht dazu geeignet, durch Personen mit körperlich, sensoriell oder geistig eingeschränkten Fähigkeiten betrieben zu werden - Kinder eingeschlossen. Kinder sind zu überwachen, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.

• Die größten vom Gebrauch des Ofens ausgehenden Gefahren entstehen durch eine Missachtung der Installationsvorschriften, eine direkte Berührung von (inneren) elektrischen Teilen, eine Berührung des Feuers und heißer Teile (Scheibe, Rohre, Warmluftaustritt), das Einführen fremder Stoffe, die Benutzung nicht empfohlener Brennstoffe, eine unzureichende Wartung oder eine wiederholte Betätigung der Starttaste, ohne davor den Tiegel geleert zu haben.

- Als Brennmaterial nur Holzpellets mit einem Durchmesser von 6 mm verwenden, von sehr guter Qualität und mit Zertifi kat

- Für den Fall des mangelhaften Betriebs sind die Öfen mit Sicherheitsvorrichtungen ausgestattet, die deren Abschalten gewährleisten; dieses Abschalten erfolgt automatisch und darf nicht behindert werden.

- Für einen ordnungsgemäßen Betrieb muss der Ofen unter Einhaltung der in diesem technischen Merkblatt enthaltenen Angaben installiert werden. Während des Betriebs darf die Tür nicht geöffnet werden: Die Verbrennung wird nämlich automatisch verwaltet und bedarf keines Eingriffs.

- In keinem Fall dürfen in den Feuerraum oder den Brennstoffbehälter fremde Stoffe eingeführt werden.

- Für die Reinigung des Rauchablasses (Rohrabschnitt, der den Rauchablassstutzen des Ofens mit dem Schornstein verbindet) dürfen keine entfl ammbaren Erzeugnisse verwendet werden

• Die Teile des Feuerraums und des Brennstoffbehälters dürfen nur KALT abgesaugt werden.

- Weder die Scheibe kann in KALTEM Zustand mit einem besonderen Erzeugnis (z.B. GlassKamin Edilkamin) und einem Tuch gereinigt werden.

- Sicherstellen, dass der Heizofen durch ein von Edilkamin zugelassenes CAT (Technisches Kundendienst-Center) gemäß den Angaben in diesem Datenblatt, die zudem für die Validierung der Garantie unverzichtbare Voraussetzungen sind, aufgestellt und eingeschaltet wird.

- Während des Betriebs des Ofens erreichen die Abzugsrohre und die Tür sehr hohe Temperaturen (nicht ohne den entsprechenden Handschuh berühren).

- Keine nicht hitzebeständigen Gegenstände in unmittelbarer Nähe des Ofens ablegen.

- NIEMALS fl üssige Brennstoffe verwenden, um den Ofen anzuzünden oder die Glut zu entfachen.

• Die Belüftungsöffnungen im Installationsraum, noch die Lufteinlässe des Ofens selbst verschließen.

- Den Ofen nicht nässen, sich den elektrischen Teilen nicht mit nassen Händen nähern.

- Keine Reduzierstücke auf die Rauchabzugsrohre stecken.

- Der Ofen ist in Räumen zu installieren, die den Brandschutzvorschriften entsprechen und die mit allen für den ordnungsgemäßen und sicheren Betrieb des Geräts erforderlichen Ausstattungen (Luftzufuhr und Abzüge) versehen sind.

- Falls nötig die Rauchleitplatte reinigen, dazu die entsprechenden Bügel abmontieren und den Brennraum absaugen.

- IM FALL VON ERFOLGLOSEM ANZÜNDEN, DIESES NICHT WIEDERHOLEN, OHNE DEN BRENNTIEGEL GELEERT ZU HABEN.

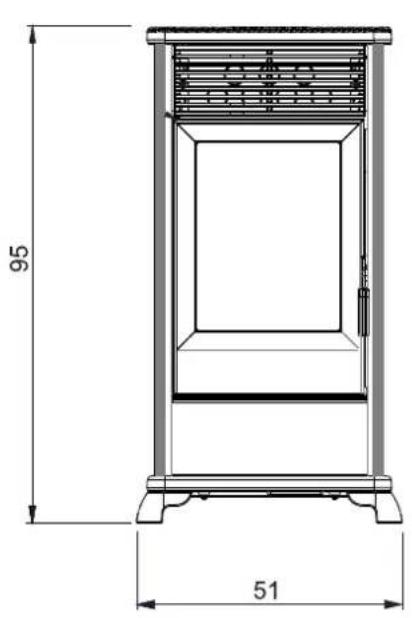

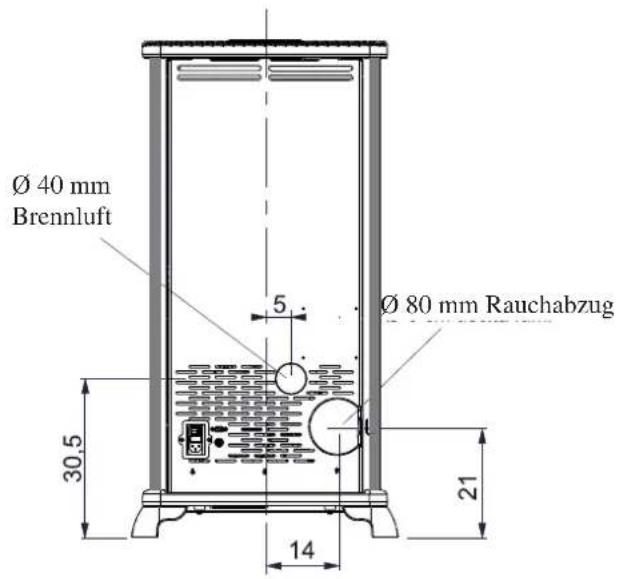

VORDERSEITE RÜCKSEITE

95 51

Ø 40 mm Brennluft Ø 80 mm Rauchabzug 30,5 14 21

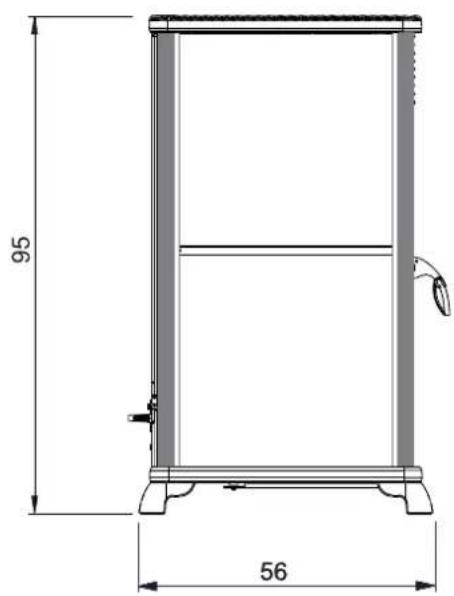

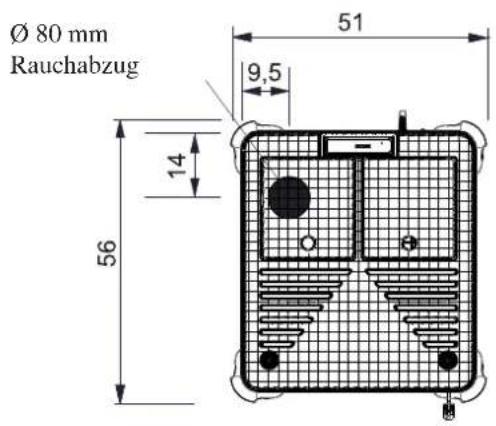

SEITE GRUNDRISS

95 56

Ø 80 mm Rauchabzug 51 9,5 14 56

SERIELLER PORT

Am seriellen RS232 Ausgang mit entsprechendem Kabel (Cod. 640560) kann vom CAT eine Zusatzausstattung für die Ein- und Aus-Steuerung, z.B. ein Raumthermostat, eingebaut werden. Der serielle Ausgang befindet sich an der Rückseite des Ofens.

PUFFERBATTERIE

An der Platine befindet sich eine Pufferbatterie (Typ CR 2032, 3 Volt).

Ein etwaiger Leistungsmangel ist eine normale Verschleißerscheinung und kein Defekt des Produkts.

Weitere Auskünfte erhalten Sie vom CAT, das Installation und Inbetriebnahme durchgeführt hat.

SICHERHEITSVORRICHTUNGEN

• THERMOELEMENT:

Ermittelt die Rauchgastemperatur am Abzug.

In Abhängigkeit von den eingegebenen Parametern steuert es die Zünd-, Ein- und Aus-Phasen.

• DIFFERENTIAL-DRUCKMESSER:

Wird am Rauchabzug angebracht ausgelöst, sobald er Druckprobleme im Rauchkreis misst (z.B.: Abzugshaube verstopft).

• SICHERHEITS-THERMOSTAT:

Wird ausgelöst, sobald die Innentemperatur des Ofens zu hoch ist.

Die Beschickung mit Pellets wird unterbunden, der Ofen wird ausgeschaltet.

MERKMALE

HEIZTECHNISCHE MERKMALE gemäß EN 14785
	Nennwärmeleistung Reduzierte Leistung
Heizleistung 8 2,4 kW
Wirkungsgrad / Effi zienz 90,1 94,67 %
Emissionen CO 13% O_2	0,019 0,035 %
Rauchtemperatur 174 81	°C
Brennstoffverbrauch Pellets	1,8	0,5 kg/h
Fassungsvermögen des Brennstoffbehälters	15		kg
Mindestzug	12 - 0	10 - 0	Pa
Betriebsdauer	7	24	ore
Beheizbares Raumvolumen*	210		m^3
Durchmesser des unabhängigen Rauchabzugrohrs (Steckerteil)	80		mm
Durchmesser des unabhängigen Außenlufteingangs (Steckerteil)	40		mm
Gewicht mit Verpackung	151		kg

TECHNISCHE DATEN FÜR DIE BEMESSUNG DES RAUCHABZUGS
	Nennwärmeleistung Reduzierte Leistung
Heizleistung 8 2,4 kW
Rauchaustrittstemperatur am Austritt	209	97	°C
Mindestzug	0 - 5		Pa
Rauchdurchsatz	5,4	2,4	g/s

* Das heizbare Raumvolumen wurde unter Berücksichtigung einer Hausisolierung nach Ges. 10/91 berechnet und einer Wärmeanforderung von 33 Kcal/m3 Stunden berechnet.
* Auch die Aufstellungsposition des Ofens im Raum muss in Betracht gezogen werden.

ELEKTRISCHE MERKMALE
Versorgung	230Vac +/- 10% 50 Hz
Durchschnittl. Leistungsaufnahme	120 W
Leistungsaufnahme beim Einschalten	320 W
Platinenschutz * Sicherung 2AT, 250 Vac

ANMERKUNG

1) Bedenken Sie, dass externe Geräte den Betrieb der Platine stören können.
2) Achtung: Eingriffe an unter Spannung stehenden Komponenten, Wartung und /oder Prüfungen müssen von Fachpersonal vorgenommen werden. (Vor Wartungsmaßnahmen stets bedenken, die Stromversorgung zu trennen)

Bei den oben genannten Daten handelt es sich um Richtwerte.

EDILKAMIN s.p.a. behält sich das Recht vor, die Produkte ohne Vorankündigung und nach eigenem Ermessen zu ändern.

INSTALLATION

Bei Installation und Gebrauch des Geräts müssen alle lokalen und nationalen Gesetzesvorschriften und Europanormen beachtet werden. In Italien gilt UNI 10683 sowie alle etwaigen regionalen Vorgaben und Vorgaben der örtlichen Gesundheitsämter ASL.

In jedem Fall sind die einschlägigen nationalen Bestimmungen zu beachten. Bei der Installation in einem Mehrparteienhaus sollte zunächst die Genehmigung des Hausverwalters eingeholt werden.

PRÜFUNG DER VERTRÄGLICHKEIT MIT ANDEREN GERÄTEN

In Italien darf der Ofen NICHT in Räumen aufgestellt werden, in denen Gasheizgeräte vom Typ B in Betrieb sind (z.B. Gas-Wassererhitzer, Öfen und Geräte, die über Abzugshauben betrieben werden), da der Ofen Unterdruck im Raum erzeugen und dadurch den Betrieb solcher Geräte beeinfl ussen bzw. beeinträchtigen kann.

PRÜFUNG DES ELEKTROANSCHLUSSES

(die Steckdose an zugänglicher Stelle anbringen)

Der Ofen wird mit einem Netzversorgungskabel geliefert, das an eine Steckdose mit 230 V 50 Hz anzuschließen ist, vorzugsweise mit einem Magnet-Thermoschutzschalter versehen. Spannungsschwankungen von mehr als 10% können den Ofen beeinträchtigen. Die Elektroanlage muss den Vorschriften entsprechen; insbesondere die Wirksamkeit des Erdungskreislaufs überprüfen. Eine nicht wirksame Erdung führt zu einem fehlerhaften Betrieb, für den Edilkamin keine Haftung übernimmt. Die Versorgungsleitung muss einen der Leistung des Einsatzes entsprechenden Querschnitt aufweisen.

AUFSTELLUNG

Für einen ordnungsgemäßen Betrieb des Ofens, muss diese mit der Wasserwaage ausgerichtet werden. Die Tragfähigkeit des Fußbodens überprüfen.

BRANDSCHUTZSICHERHEITSABSTÄNDE

Der Ofen ist unter Einhaltung der folgenden Sicherheitsbedingungen zu installieren:

- Seitlich und auf der Rückseite 20 cm Mindestabstand zu entzündlichen Materialien lassen.

- vor dem Ofen dürfen keine entzündlichen Materialien mit einem Abstand von weniger als 80 cm aufgestellt werden. Sollte es nicht möglich sein, die oben angegebenen Abstände einzuhalten, müssen technische und bauliche Maßnahmen getroffen werden, um jede Brandgefahr auszuschließen. Für den Fall der Montage auf einer Wand aus Holz oder anderem brennbaren Material muss das Rauchabzugsrohr angemessen gedämmt werden.

LUFTEINLASS: unbedingt zu verwirklichen

Der Aufstellungsraum muss über einen Lufteinlass mit einem Querschnitt von mindestens 80 cm ^2 verfügen, der sicherstellt, dass die bei der Verbrennung verbrauchte Luft ersetzt wird. Statt dessen kann man die Luft für den Pellets- ofen auch direkt aus dem Freien entnehmen, indem man das Rohr mit 4 cm Durchmesser mit einem Stahlrohrstück verlängert. In diesem Fall kann es zu Problemen durch Kondenswasserbildung kommen, und es ist notwendig, den Luftteinlass mit einem Gitter zu schützen das einen freien Querschnitt von mindestens 12 cm ^2 aufzuweisen hat.

Das Rohr muss eine Länge von weniger als 1 Meter aufweisen und darf nicht gekrümmt sein.

Es muss in einen Endabschnitt münden, der um 90 Grad nach unten gerichtet oder mit einem Windschutz versehen ist. In jedem Fall den ganzen Weg Luftansaugkanal muss ein freier Querschnitt von mindestens 12 cm² gewährleistet sein. Das äußere Ende des Luftleiters muss mit einem Fliegengitter geschützt werden, wobei der nutzbare Durchgang von 12 cm² nicht verringert werden darf.

RAUCHABZUGD as Rauchabzugssystem muss für einzig für den Ofen bestehen (Einleitung in mit anderen Feuerstellen gemeinsamem Schornstein ist nicht zulässig).

In Deutschland kann der Auslass über einen Mehrfachrauchabzug erfolgen:

- Die Pelletöfen befin den sich in derselben Wohnung. - oder sind vom selben Typ (Gerätewärmeleistung und Gebläsckennlinic).

- Die Pelletöfen dürfen nicht zusammen mit Geräten ohne Gebläse an einen gemeinsamen Abzug angeschlossen werden. Darüber hinaus müssen alle lokalen Vorschriften eingehalten werden.

Der Abzug erfolgt über den Stutzen mit 8 cm Durchmesser an der Rückseite oder an der Oberseite.

Der Rauchabzug muss mit dem Äußeren mittels geeigneter Stahlrohre Rohne Behinderungen EN 1856. Das Rohr muss hermetisch versiegelt werden. Für die Dichtigkeit der Rohre und gegebenenfalls deren Isolierung ist die Verwendung von Material erforderlich, das hohen Temperaturen widersteht (Silikon oder Dichtmasse für hohe Temperaturen). Eine eventuelle waagerechte Leitung kann eine Länge bis zu 2 Metern besitzen. Es sind 3 Kurven mit einem Höchstwinkel von 90° möglich. Falls der Rauchabzug nicht in einen Schornstein eingeleitet wird, sind ein senkrechtes Außenstück von mindestens 1,5 m und ein abschließender Windschutz erforderlich (gemäß UNI 10683). Das senkrechte Stück kann innen oder außen verlaufen. Ist das Rohr außen verlegt, muss es angemessen gedämmt sein. Wird der Rauchabzug in einen Schornstein eingeleitet, muss dieser für Festbrennstoffe zugelassen sein und, falls sein Durchmesser mehr als 150 mm beträgt, muss ein neues Rohr mit geeignetem Durchmesser und aus geeignetem Material cingezogen werden (z. B. Nirosta zu 80 mm Durchmesser). Alle Rohrabschnitte müssen inspizierbar sein. Die Schornsteine und die Rauchabzüge, an die Festbrennstoff-Verbraucher angeschlossen sind, sind ein Mal im Jahr zu reinigen (prüfen, ob im eigenen Land eine entsprechende Regelung gilt). Eine mangelnde Überprüfung und regelmäßige Reinigung erhöht die Wahrscheinlichkeit eines Schornsteinbrands.

In diesem Fall wie folgt vorgehen: Nicht mit Wasser löschen; den Pelletbehälter lecrern. Sich nach dem Zwischenfall vor dem erneuten Betrieb des Geräts an Fachpersonal wenden. Der Ofen ist für den Betrieb unter beliebigen klimatischen Bedingungen ausgelegt. Unter besonderen Bedingungen, etwa bei starkem Wind, springen ggf. die Sicherheitseinrichtungen an und der Ofen schaltet ab. Das Gerät in diesem Fall nicht mit deaktivierten Sicherheitsvorkchrungen betreiben. Wenden Sie sich bei anhaltendem Problem an den Technischen Kundenservice.

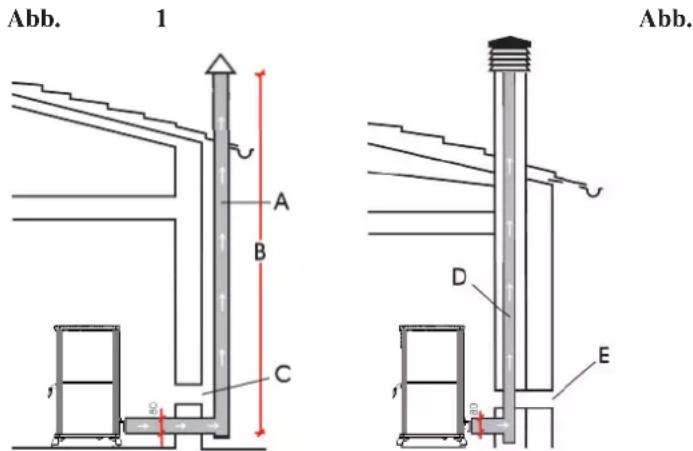

TYPISCHE FÄLLE

A: Rauchfang aus isoliertem Stahl
B: Mindesthöhe 1,5 m und jedenfalls über die Dachtraufe hinaus C-E: Lufteinlassöffnung von außen (Mindestquerschnitt 80 cm²)
D: Rauchfang aus Stahl, im Inneren des bestehenden Schornsteins aus Mauerwerk.

SCHORNSTEIN

Grundlegende Eigenschaften:

• Innenquerschnitt an der Basis gleich dem des Rauchfangs
• Ausgangsquerschnitt mindestens doppelter Querschnitt des Rauchfangs
• Voll dem Wind ausgesetzte Lage, oberhalb des Daches und außerhalb der Rückführungsbereiche.

INSTALLATION

CLASSICA ist zum Anschluss des Rauchabzugsrohrs an Oberseite, bzw. konzipiert.

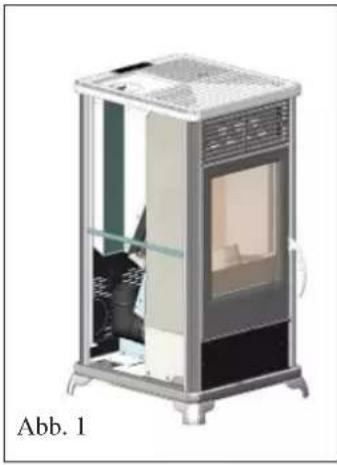

Abbildung 1 stellt den Ofen in dem Zustand dar, in dem er sich nach dem Auspacken befindet.

Um den Anschluss des Abgasrohr uf der Rueckseite zu ermöglichen muss er Bogen entfernt werden.

Zum Anschluss des Rauchabzugs am Top wie folgt vorgehen:

Das Top aus Gusseisen entfernen (A - Abb. 2)

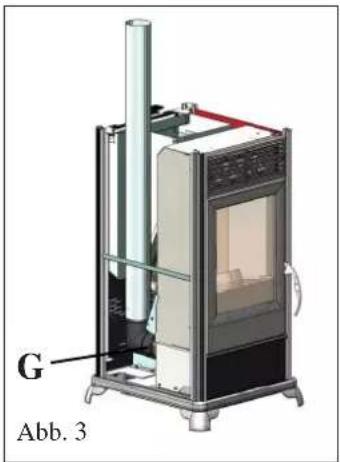

G Abb. 3

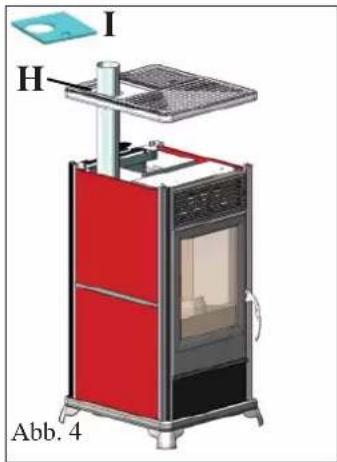

I H Abb. 4

Den Anschlussstutzen gemeinsam mit der im Lieferumfang enthaltenen Montageschelle am Stutzen der Rauchschnecke anschließen (G - Abb. 3).

NACH VERBINDUNG DES ABGASROHR MIT DEN SCHORNSTEIN, DIE SEITENTEILE AUS KERAMIK SO EINBAUEN, WIE AUF DER NACHFOLGENDEN SEITE GEZEIGT WIRD.

Den oberen linken Gusseisen Deckel entfernen (H - Abb.4), und den Abgasrohr Deckel (I - Abb.4) verwenden, um den Einbau des Abgasrohr zu ermöglichen.

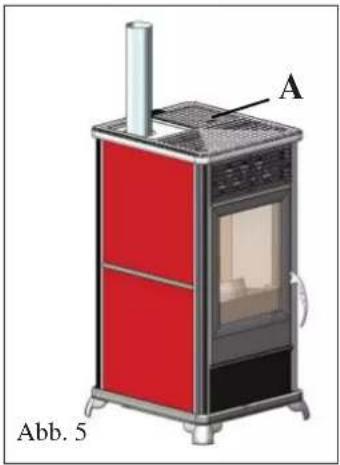

Bevor man das vorher ausgebaute Top aus Gusseisen (A - Abb. 5) wieder in Position bringt, erst die Keramikverkleidung so anbringen, wie auf der nachfolgenden Seite gezeigt wird.

MONTAGE

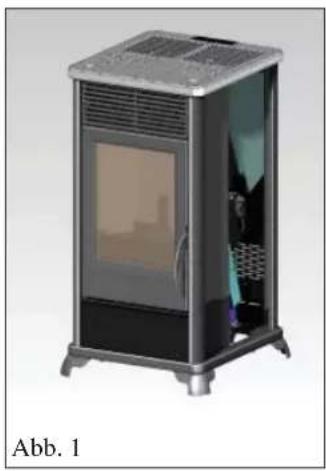

Diese Abbildung stellt den Ofen in dem Zustand dar, in dem er sich nach dem Auspacken befi ndet.

Nachstehende Teile werden getrennt verpackt:

• 1 unteres Frontpaneel aus Keramik (E - Abb. 5)
• 4 Seitenpaneele aus Keramik (F - Abb. 6)
- 2 Aluminiumprofi le (P - Abb. 6)"

Zur Montage folgendermaßen vorgehen:

Abb. 2

Das Top aus Gusseisen (A) abnehmen, nachdem die vier Klemmschrauben losgeschraubt wurden.

Abb. 3

Das vordere rechte Profi 1 (B) aus seinem Sitz herausziehen. Die Dichtung 15x5 an der Halterung des Frontpaneels aus Keramik (C) anbringen.

Abb. 4

Eine der beiden unteren Zentrierplättchen (D) losschrauben.

Abb. 5

Das untere Frontpaneel aus Keramik (E) in seinen Sitz einsetzen.

Die untere Zentrierplatte und das vorher ausgebaute vordere rechte Profi 1 wieder einbauen.

Abb. 6

Die Seitenpaneele aus Keramik (F) in die eigens dazu vorgesehenen Führungen einschieben.

Das Aluminiumprofi 1 (P) zwischen zwei Seitenpaneelen aus Keramik einsetzen.

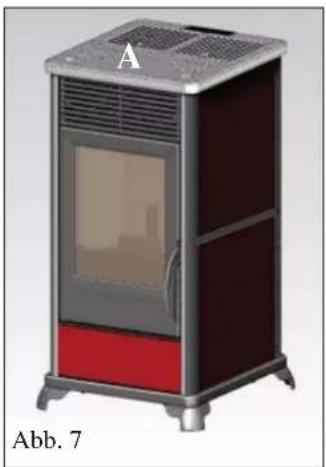

Abb. 7

Das vorher ausgebaute Top aus Gusseisen (A - Abb. 2) wieder in Position bringen.

Bitte beachten:

Bei Vibrationen wird die 8x1 Klebedichtung geliefert, die zwischen Profi len und Seitenpaneelen aus Keramik anzubringen ist

Inbetriebnahme, erstes Anheizen und Abnahme müssen durch ein autorisiertes Edilkamin Kundendienstcenter erfolgen (CAT), unter Einhaltung der Richtlinie UNI 10683.

Besagte Richtlinie gibt die Kontrollarbeiten an, die durchzuführen sind um die korrekte Funktionsweise des Systems festzustellen.

Das autorisierte technische Kundendienstcenter wird auch dafür sorgen, dass der Ofen je nach Pellet Typ und Installationsbedingungen entsprechend kalibriert wird, auf diese Weise wird die Garantie aktiviert.

Sollte das erste Anfeuern nicht durch ein autorisiertes technisches Kundendienstcenter erfolgen, kann die Garantie nicht aktiviert werden.

Für Informationen die Webseite www.edilkamin.com konsultieren.

Beim ersten Schüren kann sich ein leichter Lackgeruch entwickeln, der nach kurzer Zeit wieder verfliegt.

Vor dem Schüren folgende Prüfungen vornehmen:

==> Korrekte Installation.
==> Stromversorgung.
==> Korrekten, dichten Verschluss der Tür
==> Sauberkeit des Tiegels.
==> Standby-Anzeige auf dem Display (Datum, Leistung oder Temperatur blinkend).

PELLET BELADUNG

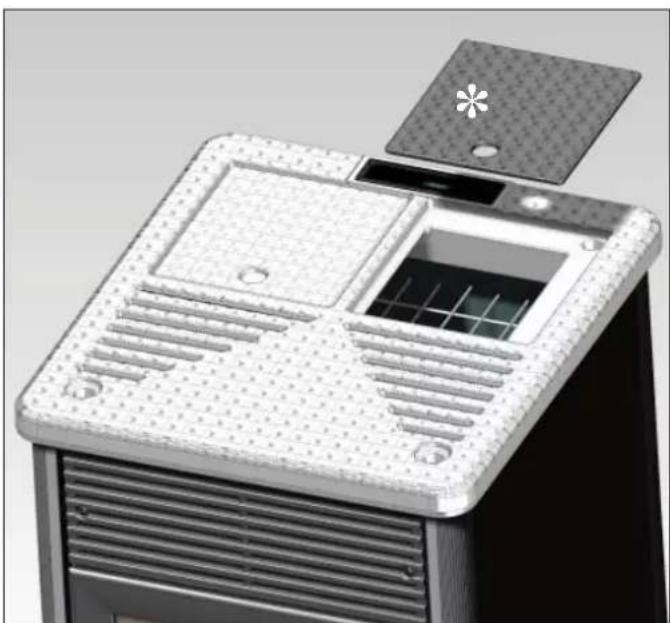

Zugang zum Behälter erhält man durch Entfernen des Metaldeckels * (Abb. 1).

ACHTUNG:

Bei Befüllen des Ofens während des Betriebs ist dieser heiß, unbedingt den beiliegenden Handschuh verwenden.

ANWERKUNGEN zum Brennstoff.

CLASSICA wurde zum Verbrennen von Holzpellets, Durchmesser ca. 6 mm, konzipiert und programmiert.

Pellet ist ein Brennstoff, der sich in der Form von kleinen Zylindern von etwa 6 mm Durchmesser präsentiert, die durch das Pressen von Sägemehl mit hohem Heizwert, ohne Zusatz von Kleb- oder anderen Fremdstoffen, erzeugt werden. Pellets werden in 15-Kilo-Säcken vertrieben. Um die Funktionstüchtigkeit des Ofens NICHT zu beeinträchtigen, darf darin NICHTS anderes verbrannt werden.

Die Verwendung von anderen Materialien (auch Holz), die per Laboranalyse nachgewiesen werden kann, führt zum Verfallen der Garantie. EdilKamin hat seine Erzeugnisse dahingehend entwickelt, geprüft und programmiert, dass sie die besten Ergebnisse mit Pellets der folgenden Eigenschaften gewährleisten:

Durchmesser: 6 Millimeter

Max. Länge: 40 mm

Max. Feuchtigkeit: 8 %

Heizwert: Mind. 4300 kcal/kg

Die Verwendung von Pellets mit unterschiedlichen Eigenschaften erfordert eine spezifi sche Einstellung des Ofens, die der entspricht, die der Technische Kundendienst bei der Inbetriebnahme vornimmt. Der Gebrauch von ungeeigneten Pellets kann Folgendes verursachen: Verringerung des Wirkungsgrads; Betriebsstörungen; Ausfall durch Verstopfung; Verschmutzung der Scheibe; Verbrennungsrückstände, usw. Eine einfache Sichtprüfung des Pellets kann Aufschluss über dessen Qualität geben:

Gute Qualität: Glatt, regelmäßige Länge, wenig staubig.

Minderwertige Qualität: Mit waagerechten und senkrechten Rissen, sehr staubig, sehr veränderliche Länge und erkennbare Fremdkörper.

GEBRAUCHSANWEISUNG

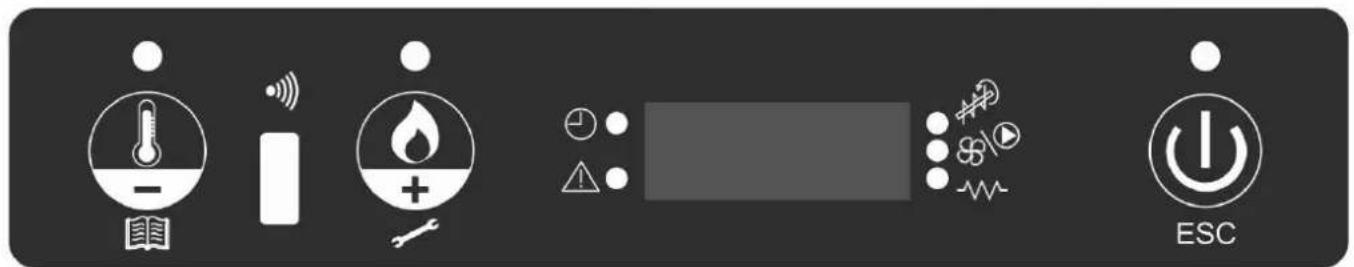

BEDIENFELD

Taste zur Einstellung der gewünschten Raumtemperatur oder zum Zugang zum Menü (Set Raumtemperatur)

Taste zur Einstellung der Leistung des Ofens (Set Leistung)

Ein-/Aus-Taste oder Bestätigen/Menü verlassen

Zeigt an, dass der Uhrenthermostat für ein Uhrzeit-gesteuertes Einschalten programmiert wurde

Zeigt einen Alarmzustand an

Zeigt den Betrieb des Getriebemotors der Pellets-Beschickung an

Zeigt den Betrieb des Gebläses an

Zeigt den Betrieb der Glühkerze an

BESCHREIBUNG DES MENÜS

2 Sekunden

- Um auf das Menü zuzugreifen, die Taste lang drücken (die LED schaltet sich aus).

Durch Drücken der Taste über der Taste läßlich das folgende Menü durchblättern:

M1	Uhrzeiteinstellung
M2	Chrono Einstellung
M3	Einstellung Vent 1
M4	ES ERSCHEINT NICHT am Display in diesem Modell
M5	Sprache
M6	Stand-by
M7	Förderschneckenladung
M8	Ofenstatus
M9	Technische Eichung (CAT)
MA	Pellets-Typ (CAT)
Mb	Ausgang

• Zum Bestätigen des gewünschten Menüs die Taste drücken.
• Um zum vorherigen Menü zurückzukehren, die Taste Sekunden lang drücken.
• Um das Menü zu verlassen, die Taste 10. Sekunden lang drücken.

EINSCHALTEN/AUSSCHALTEN

- Um den Ofen ein-/auszuschalten, die Taste 16 Sekunden lang drücken.

LED eingeschaltet

Ofen in Betrieb

LED blinkt Ofen ausgeschaltet oder Alarm

LED ausgeschaltet

Ofen ausgeschaltet

FUNKTIONSWEISE

Der Ofen hat zwei Funktionsmodi:

- MANUELL:

Im MANUELLEN Funktionsmodus wird die Leistung eingestellt, mit der der Ofen arbeiten soll, unabhängig von der Temperatur in dem Raum, in dem der Ofen steht. Einstellung

des MANUELLEN Funktionsmodus mit der Taste leuchtet).

Mit der Taste ™ man man die Temperatur steigern, bis auf dem Display die Schrift ‘MAN’ (über 40°) erscheint.

- AUTOMATIK

Im AUTOMATIK Funktionsmodus wird die die Solltemperatur für den Raum, in dem der Ofen steht, eingestellt.

Bei Erreichen der gewünschten Raumtemperatur (SET RAUMTEMPERATUR) schaltet der Ofen eigenständig auf

Leistung 1.

Zur Einstellung der Raumtemperatur Taste leuchtet), es wird die aktuelle

Betriebstemperatur angezeigt, mit der Taste

kann man die Temperatur ändern, bis die gewünschte

Temperatur erreicht ist.

Die Belüftung ist immer auf die derzeitige angewandte Leistung abgestimmt und kann deshalb nicht verändert werden.

GEBRAUCHSANWEISUNG

VENTILATIONSREGULIERUNG

Mit dieser Funktion kann man die Ventilatorgeschwindigkeit verwalten.

Man kann die Modalität AUTO einstellen, die automatisch die Ventilatorgeschwindigkeit regelt, abhängig von der Ofenleistung oder man kann die Ventilatorgeschwindigkeit je nach Menge der Heißluftzufuhr oder der gewünschten Geräuschlosigkeit des Produktes einstellen.

Zur Aktivierung der Funktion die Taste 2 Sekunden lang drücken, Taste drücken, bis auf dem Display “M3 Einstellung Vent 1” erscheint.

Die Taste 🟢 drücken und die gewünschte Ventilatorgeschwindigkeit mit den Tasten 🟢 und 🟢 Zur Bestätigung der Wahl drückt man die Taste 🟢

FÖRDER SCHNECKE BESCHICKEN (nur falls keinerlei Pellets mehr im Förderofen sind)

Zur Beschicken der Förderschnecke gehen Sie ins MENÜ, drücken Sie Taste 1. S. kunden lang, dann Taste f. bis auf dem Display die Schrift "M5 Erstbeschickung" erscheint.

Zur Bestätigung Taste 🚫 ann anschließend Taste zu Aktivierung der Funktion drücken. Diese Maßnahme darf nur bei ausgeschaltetem und vollständig ausgekühltem Ofen vorgenommen werden.

Anmerkung: Der Rauchabscheider bleibt während dieses Vorgangs zugeschaltet.

STANDBY FUNKTION

Nach der Aktivierung dieser Funktion schaltet der Ofen bei Überschreiten der eingestellten Raumtemperatur um mehr als 0,5 °C nach einer werksseitig eingestellten Zeitspanne von 10 Minuten ab (die Zeitspanne kann bei der Installation durch den CAT verändert werden). Auf dem Display erscheint die Schrift "GO STBY", die verbleibende Zeit bis zum Abschalten wird angezeigt. Diese Funktion ist sowohl beim AUTOMATISCHEN Betrieb als auch bei externem Thermostat möglich. Bei Unterschreiten der eingestellten Raumtemperatur um 2 °C schaltet sich der Ofen wieder an (die Temperaturspanne kann bei der Installation durch den CAT verändert werden).

Taste 🖱️ zur Aktivierung der Funktion 3 Sekunden lang drücken 🖱️ fauf dem Display erscheint die Schrift “MI Uhrzeiteinstel lung”, Taste 🖱️ drücken, bis auf dem Display die Schrift “M4 Stand By” erscheint. Mit Taste 🖱️ bestätigen.

Mit Taste N" auswählen, zur Bestätigung Taste drücken.

Menü “M4 Stand By” verlassen, dazu Taste 🚪️ Sekunden lang drücken.

EINSTELLUNG VON UHRZEIT UND DATUM

Taste ca. 2 Sekunden lang drücken auf dem Display erscheint die Schrift "MI Uhrzeiteinstellung", mit Taste bestätigen. Nacheinander werden folgende Daten angezeigt: Wochentag, Stunde, Minuten, Tag, Monat, Jahr.

Sie können auch mit Taste oder Taste verfüllert werden. Zur Bestätigung Taste drücke

Menü "MI Uhrzeiteinstellung" verlassen, dazu Taste 🚪️ sekunden lang drücken.

EXTERNER THERMOSTAT

Er muss mit dem blauen Kabel (Zusatzausstattung, Cod. 640560) an den seriellen Port an der Rückseite des Ofens angeschlossen werden, dabei ist ein sauberer NO Kontakt erforderlich (z.B. bei einem Raumthermostat):

• Offener Kontakt = Raumtemperatur erreicht
• Geschlossener Kontakt = Raumtemperatur nicht erreicht

Zur Auswahl des ‘T-E’ Modus (externer Thermostat) Taste Drücken (Led leuchtet). Mit Taste kann man die Temperatur senken, bis auf dem Display die Schrift ‘T-E’ (externer Thermostat) (unter 6°) erscheint.

Anmerkung: Bei ausgeschaltetem Thermostat kann das Ein- oder Ausschalten des Ofens nicht über das Thermostat gesteuert werden.

Soll der Ofen außerhalb der Uhrzeiteinstellung des Uhrenthermostats oder der 'T-E' Einstellung ein- oder ausgeschaltet werden,

erfolgt dies mit Taste

GEBRAUCHSANWEISUNG

UHRENTHERMOSTAT FÜR DIE TAGES-/WOCHENPROGRAMMIERUNG

Es sind 3 Programmierungsmodalitäten vorgesehen (täglich, wöchentlich, Wochenende). Sie sind alle unabhängig voneinander, wobei für die jeweiligen persönlichen Bedürfnisse vielfältige Kombinationen möglich sind (es ist möglich, die Zeiten in 10-Minuten-Schritten einzustellen).

Taste 2 Sekunden lang drücken, auf dem Display wird “MI Uhrzeiteinstellung” angezeigt (Led geht aus).

Taste 🧑 fdrücken, bis auf dem Display die Schrift “M2 Chrono Einstellung” erscheint, mit Taste 🧑 bestätigen.

Zur Anzeige der 3 Programmierungsmodalitäten (täglich, wöchentlich, Weekend) Taste oder Taste , oder Taste

Zur Bestätigung Taste 📍 dicken.

Folgendes Menü durchlaufen (Default-Einstellung auf OFF):

• M2-1: Uhrenthermostat freischalten
• M2-2: Tagesprogramm
• M2-3: Wochenprogramm
• M2-4: Wochenendprogramm
• M2-5: Ausgang

Zur Bestätigung des gewünschten Menüs Taste 📄 dricken.

Zur Einstellung der Ein- und Ausschaltzeiten des Ofens und Uhrzeitänderungen Taste stätigen.

Programmierung verlassen, dazu Taste 🎨 Sekunden lang drücken.

Tagesprogramm:

Möglichkeit für zwei Ein-/Aus-Schaltungen pro Tag, die jeden Tag wiederholt werden:

Beispiel: start1 10:00 Stop1 12:00 Start2 18:00 Stop2 22:00

Wochenprogramm:

Möglichkeit für vier Ein-/Aus-Schaltungen pro Tag, mit Auswahl der Wochentage, Beispiel :

start1 06:00 stop1 08:00 start2 07:00 stop2 10:00 start3 14:00 stop3 17:00 start4 19:00 stop3 22:00
Montag onDienstag onMittwoch offDonnerstag onFreitag onSamstag offSonntag off	Montag offDienstag offMittwoch onDonnerstag offFreitag offSamstag offSonntag off	Montag onDienstag onMittwoch offDonnerstag offFreitag offSamstag onSonntag on	Montag onDienstag onMittwoch onDonnerstag onFreitag onSamstag onSonntag on

Wochenendprogramm:

Möglichkeit für zwei Ein-/Aus-Schaltungen am Wochenende:

Beispiel: Start1 Wochenende 07:00 Stop1 Wochenende 11:30

Beispiel: Start2 Wochenende 14:20 Stop2 Wochenende 23:50

WARTUNG

Vor der Durchführung von Wartungsmaßnahmen muss das Gerät vom Stromversorgungsnetz getrennt werden.

Eine regelmäßige Wartung ist die Grundlage des guten Betriebs des Ofens

EINE MANGELHAFTE WARTUNG gestattet dem Ofen keinen ordnungsgemäßen Betrieb.

Etwaige Störungen aufgrund einer mangelhaften Wartung führen zum Verfall der Garantie.

HINWEIS:

• Jede nicht befugte Veränderung ist untersagt
• Stets nur vom Hersteller empfohlene Ersatzteile verwenden
• Der Einsatz von nicht originalen Ersatzteilen hat den Verfall der Garantie zur Folge

TÄGLICHE WARTUNG

Diese Maßnahmen müssen bei ausgeschaltetem, abgekühltem und vom Stromnetz getrennten Ofen erfolgen

• Mithilfe eines Staubsaugers vornehmen. (siehe Optional auf Seite 81)
• Der gesamte Vorgang dauert nur wenige Minuten.
• Türklappe öffnen, Tiegel herausnehmen (1 - Abb. A) und die Rückstände in das Aschenfach leeren (2 - Abb. B).

• RÜCKSTÄNDE NICHT IN DEN PELLETS-BEHÄLTER KIPPEN.

• Aschenfach herausziehen (2 - Abb. B) und in einen nicht brennbaren Behälter leeren (die Asche könnte noch heiße Teile bzw. Glut enthalten).

• Den Brennraum, Boden und den Raum um den Tiegel, in dem Asche herabfällt, absaugen.
• Tiegel herausnehmen (1 -Abb. A) und mit dem beiliegenden Spachtel sauber kratzen, etwaige Verstopfungen der Öffnungen reinigen.
• Den Tiegelraum saugen, die Berührungsränder des Tiegels auf seiner Aufl age reinigen.
  • Die (erkaltete Scheibe) ggf. reinigen

Keine heiße Asche ansaugen, dies schädigt den Staubsauger, es besteht Brandgefahr

WÖCHENTLICHE WARTUNG

- Decke heraus ziehen (3 - Abb. C) und Reste in den Aschekasten schütten (2 - Abb. B). Die Decke ist ein Verschleißteil, deshalb haftet Edilkamin nicht, wenn dieses Teil zu Bruch geht, insbesondere dann, wenn dies beim Herausziehen oder Einschieben geschicht.

MONATLICHE WARTUNG

Im Fall von Verbindung des Abgasrohr auf der Oberseite (siehe Seite 72), bitte die Kurve durch die Inspektionsöffnung reinigen (4 - Abb. D).

JÄHRLICHE WARTUNG (Aufgabe des CAT – technischen Kundendienstes)

Maßnahmen:

• Allgemeine Innen- und Außenreinigung
- Sorgfältige Reinigung der Austauschrohre im Inneren des Luftautrittsgitters, das sich vorne an der Oberseite des Ofens befindet
- Sorgfältige Reinigung und Entkrustung des Tiegels und des entsprechenden Tiegelraums
- Reinigung des Rauchabscheiders, mechanische Kontrolle des Spiels und der Befestigungen.

- Reinigung des Rauchkanals (eventueller Austausch der Dichtung des Rauchabzugrohrs)

- Reinigung der Rauchleitung und der vertikalen Tauscherrohre, die sich hinter den Ablenkplatten im Inneren des Feuerraums befin den

- Reinigung des Raums des Rauchabzugventilators, des Druckmessers, Kontrolle des Heizelements.

- Reinigung, Inspektion und Entkrustung des Raums des Zündwiderstands, eventueller Austausch desselben

- Reinigung/Überprüfung des Bedienfelds

- Sichtprüfung der Elektrokabel, der Anschlüsse und des Versorgungskabels

- Reinigung des Pellets-Behälters und Überprüfung des Spiels der Einheit Förderschnecke-Getriebemotor

• Dichtung der Klappe austauschen

- Funktionsprüfung, Befüllung der Förderschnecke, Einschalten, 10-minütiger Betrieb und Abschalten

Wird der Ofen sehr häufig g benutzt, wird die Reinigung des Rauchabzugs alle 3 Monate empfohlen.

ACHTUNG !!!

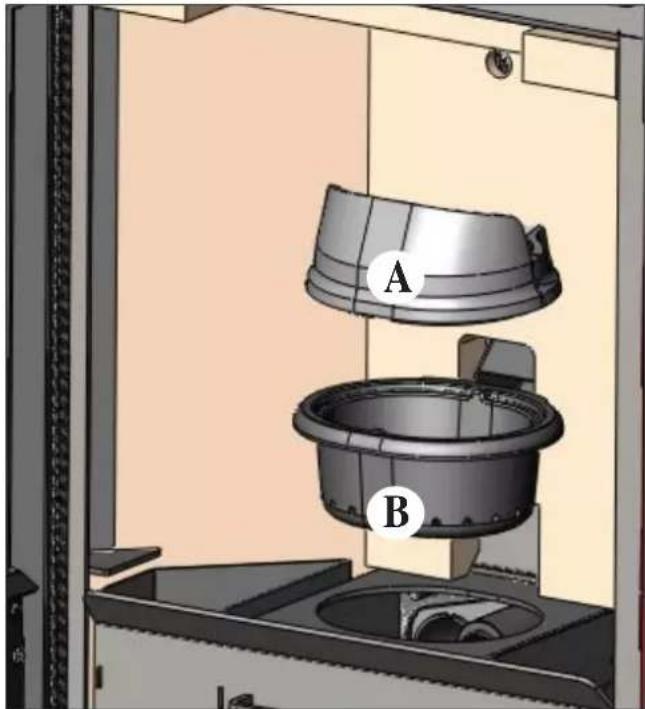

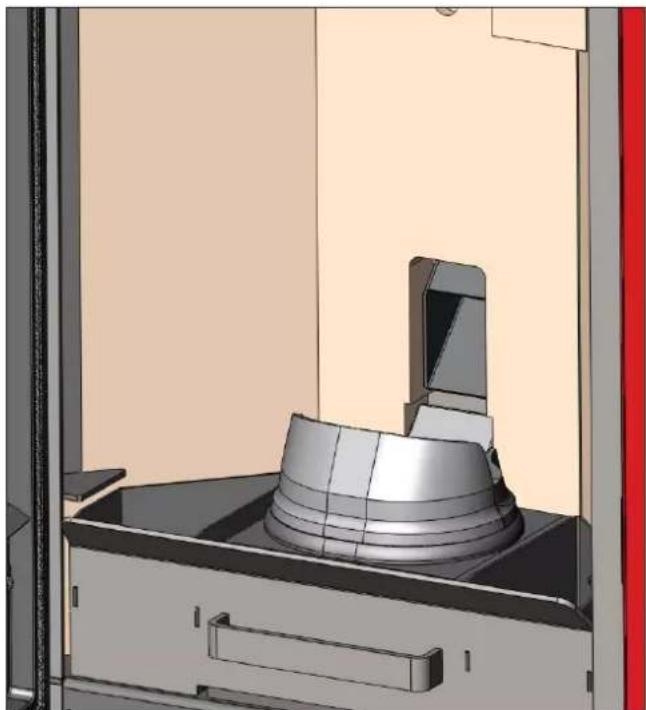

Kommt es nach der normalen Reinigung zu einem FEHLERHAFTEN Zusammenbau des oberen Tiegels (A) (Abb. 1) mit dem unteren Tiegel (B) (Abb. 1) kann dies den korrekten Betrieb des Ofens beeinträchtigen.

Folglich vor dem Einschalten des Ofens sicherstellen, dass die Tiegel korrekt wie gezeigt (Abb. 2) ohne Asche oder Brennstoffrückstände zusammengesetzt werden.

Wichtiger Hinweis: Reinigen Sie vor dem Gebrauch des Ofens die Brennschale. Andernfalls kann sich plötzlich Gas im Brennraum entzünden und bewirken, dass die Sichtscheibe der Tür platzt.

HINWEIS:

Die Schornsteine und Rauchabzüge, an die die Geräte angeschlossen sind, die feste Brennstoffe verwenden, müssen einmal im Jahr gereinigt werden (überprüfen, ob im Einsatzland des Geräts eine diesbezügliche Vorschrift besteht).

In Ermangelung regelmäßiger Kontrollen und Reinigung erhöht sich die Möglichkeit eines Schornsteinbrandes.

WICHTIG!!!

Falls ein Brand im Ofen, im Rauchgaskanal oder im Schornstein zu befürchten ist, folgendermaßen vorgehen:

• Stromversorgung trennen
• Einschreiten mit einem CO, Löschgerät
• Feuerwehr rufen

KEINE LÖSCHVERSUCHE MIT WASSER UNTER- NEHMEN!

Anschließend das Gerät von einem vertraglichen Kundenservice-zentrum (CAT) und den Kamin von einem Fachtechniker überprüfen lassen.

A B

Abb. 1

Im Störungsfall wird der Ofen automatisch gestoppt, indem das Abschaltverfahren durchgeführt wird und auf Display erscheint eine Aufschrift, die den Grund der Abschaltung angibt (siehe unten die verschiedenen Meldungen).

Während der Abschaltphase wegen Blockierung niemals den Netzstecker ziehen.

Kommt es zu einer Blockierung, muss der Ofen, bevor er wieder eingeschaltet werden kann, zunächst das Abschaltverfahren durchführen (15 Minuten mit Tonsignal). Anschließend kann die Taste 🚪️drückt werden.

Schalten Sie den Ofen nicht ein, bevor die Ursache für den Ausfall festgestellt und der Brenntiegel GEREINIGT/ENTLEERT wurde.

MELDUNGEN ETWAIGER URSACHEN FÜR DIE BLOCKIERUNG UND ANZEIGEN MÖGLI- CHER GEGENMASSNAHMEN:

ALI black out (kein Defekt des Ofens) (tritt ein, wenn die Netzversorgung für mehr als 5 Sekunden ausgefallen ist) Der Ofen verfügt über eine 'Blackout'-Funktion. Bei einer Stromunterbrechung von weniger als 5 Sekunden, schaltet sich der Ofen in der vor dem Abschalten laufenden Funktion wieder ein.

Wird diese Zeit überschritten, stellt sich der Ofen auf 'Blackout'-Alarm und leitet die Abkühlphase ein. Nachstehend eine Aufstellung der verschiedenen Möglichkeiten:

Zustand des Ofens vor dem Blackout Unterbrechung von weniger als 10" Unterbrechung von mehr als 10"
OFF OFF OFF
VORLADEN BLACK OUT BLACK OUT
SCHÜREN BLACK OUT BLACK OUT
START START STANDBY DANN NEUSTART
BETRIEB BETRIEB STANDBY DANN NEUSTART
ENDREINIGUNG ENDREINIGUNG ENDREINIGUNG
STANDBY	STANDBY	STANDBY
ALARM	ALARM	ALARM
ALARMSPEICIER	ALARMSPEICIER	ALARMSPEICIER

AL2 Rauchsonde defekt (dies geschieht, wenn der Ofen die Sonde nicht mehr abliest)

• Heizelement defekt
  • Heizelement nicht angeschlossen
  • Rauchtemperatur außerhalb des Messbereichs

AL3 heißer Rauch (tritt ein, wenn die Rauchgastemperatur eine bestimmte Sicherheitstemperatur überschreitet)

• Abzugshaube verstopft
• Installation nicht korrekt
- Ofen verstopft
- Pelletbefüllung hoch, Pelleteinstellung kontrollieren (CAT)

ANMERKUNG: Die Meldung 'Heißer Rauch' erscheint, sobald die erste Alarmstufe bei 250° überschritten wird, der Ofen schaltet auf Modulation, erst bei Erreichen von 270° schaltet der Ofen auf Alarmstatus und wird abgeschaltet.

AL4 Abzug defekt (tritt ein, wenn der Rauchmotor defekt ist)

• Rauchmotor blockiert
• Drehzahlsensor defekt
• Rauchmotor defekt
- Einschreiten des Thermostats des Rauchmotors

AL5 Mangelnde Zündung (tritt ein, wenn die Rauchgastemperatur in der Anzündungsphase nicht die Mindestschwelle überschreitet)

• Zündkerze möglicherweise defekt
• Brenntiegel verschmutzt oder zu viel Pellets
- Mangel an Pellets
- Pellets-Sicherheitsthermostat überprüfen (automatisches Reset)
- Abzugshaube verstopft

AL6 Mangel an Pellets (wenn Pellets ausgehen)

• Keine Pellets mehr im Behälter
• Getriebemotor defekt
  • Leitung/Förderschnecke verstopft
• Pelletbefüllung hoch, Pelleteinstellung kontrollieren (CAT)

AL7 Überhitzungsschutz (tritt ein, wenn das Sicherheitsthermostat, das sich am Behälter befindet, aufgrund einer Übertemperatur des Pellets-Behälters ausgelöst wird)

- Übermäßige Pelletbefüllung

AL8 Kein Unterdruck (tritt ein, wenn kein ausreichender Zug der Kaltluftansaugung vorhanden ist)

• Kaltluftrohr verstopft
- Druckmesser defekt
- Silikonrohr verstopft

CHECKLISTE

Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen

Einbau und Inbetriebnahme

• Inbetriebnahme durch ein zugelassenes Servicecenter, das die Garantie ausgestellt hat
• Belüftung des Raums
• Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Ofens
• Der Rauchabzug weist auf: höchstens 3 Kurven höchstens 2 Meter in der Waagereck
• Schornsteinabschluss über dem Rückstrombereich
  • Die Abzugsrohre sind aus geeignetem Material (rostfreier Stahl empfohlen)
• Bei der Durchquerung von möglichem brennbaren Material (z. B. Holz) wurden alle Brandverhütungsmaßnahmen getroffen

Gebrauch

• Das verwendete Pellet ist von guter Qualität und nicht feucht (Feuchtigkeit max. 8%)
  • Der Tiegel und der Aschenraum sind sauber
  • Die Reinigung der Scheibe muss immer in kaltem Zustand erfolgen
  • Die Tür muss gut verschlossen sein
• Der Tiegel muss gut in seinen Sitz eingesetzt sein

DARAN DENKEN, DEN TIEGEL VOR JEDEM ANZÜNDEN ZU SAUGEN Im Fall von gescheiterter Zündung vor dem erneuten Start, den Tiegel leeren.

AUF WUNSCH ERHÄLTLICHES ZUBEHÖR

- GSM MODUL FÜR FERNZÜNDUNG. Um eine Fernzündung zu ermöglichen kann der KD (Kundendienst) ein GSM Modul durch das optionale Kabel (cod. 640560) an der serielle Schnittstelle anschliessen.

• FERNBEDIENUNG

REINIGUNGS-ZUBEHÖR

GlassKamin

Für die Reinigung der Keramikscheibe.

Eimer des Aschensaugers

Für die Reinigung des Brennraums

DE KLOK EN DE DATUM INSTELLEN
