BEDIENUNGSANLEITUNG ANDE EDILKAMIN

D Installations-, Betriebs- und Wartungsanleitung

Sehr geehrte Kundin, sehr geehrter Kunde,

wir danken Ihnen und beglückwünschen Sie zur Wahl unseres Produkts.

Wir bitten Sie, vor dem Gebrauch dieses Merkblatt aufmerksam zu lesen, um sämtliche Leistungen des Geräts auf die beste Weise und in völliger Sicherheit auszunutzen.

Für weitere Erläuterungen oder Erfordernisse setzen Sie sich bitte mit dem HÄNDLER in Verbindung, bei dem Sie den Kauf getätigt haben oder besuchen Sie unsere Webseite www.edilkamin.com unter dem Menüpunkt HÄNDLER.

HINWEIS

- Nach dem Auspacken des Pellets-Heizofens, sich der Unversehrtheit und der Vollständigkeit des Inhalts vergewissern (Verkleidung, Fernbedienung mit Display, „Kalthandgriff “für Öffnung der Tür, Kalthandgriff, Garantieheft, Handschuh, technische Beschreibung, Spachtel, Entfeuchtungssalz, Inbusschlüssel).

Im Fall von Störungen wenden Sie sich bitte sofort an den Händler, bei dem der Kauf getätigt wurde und händigen Sie ihm Kopie des Garantiehefts und die steuerlich gültige Kaufbescheinigung aus.

- Inbetriebnahme/Abnahme

Diese hat unbedingt durch den zu erfolgen, andernfalls verfällt die Garantie. Die Inbetriebnahme besteht gemäß der UNI 10683/2012 in einer Reihe von Kontrollarbeiten, die mit eingebautem Pellets-Heizofen durchgeführt werden und darauf abzielen, die korrekte Funktionsweise des Systems und seine Entsprechung mit den geltenden Vorschriften sicherzustellen.

- Fehlerhafte Installation, nicht ordnungsgemäß ausgeführte Wartungsarbeiten, unsachgemäßer Gebrauch des Produkts entheben den Hersteller von jeglicher Haftung für durch den Gebrauch verursachten Schaden.

- Die Nummer des Kontrollabschnitts, der für die Identifizierung der Pellets-Heizofen erforderlich ist, ist angegeben:

- Im oberen Teil der Verpackung

- Im Garantieheft im inneren des Brennraums

- Auf dem auf der Rückseite des Geräts angebrachten Schild

Die besagten Unterlagen sind zusammen mit der Kaufbescheinigung aufzubewahren, deren Angaben bei etwaigen Auskunftsbegehren mitzuteilen und für den Fall von etwaigen Wartungseingriffen zur Verfügung zu stellen sind.

- Die abgebildeten Details sind graphisch und geometrisch unverbindlich.

Die Firma EDILKAMIN S.p.A. mit Sitz in Via Vincenzo Monti 47 - 20123 Mailand - Cod. Fiscale P.IVA 00192220192

erklärt hiermit eigenverantwortlich, dass:

Der hier beschriebene wassergeführte Pellets-Heizofen entspricht der EU-Richtlinie 305/2011 (CPR) und der harmonisierten Europäischen Norm EN 14785:2006

WASSERGEFÜHRTE PELLETS-HEIZOFEN der Handelsmarke EDILKAMIN, mit dem Modellnamen ALPEN - ANDE - FUJI - URAL

SERIEN-NUMMER: Typenschild-Daten Leistungserklärung (DoP - EK 077): Typenschild No

Außerdem wird erklärt, dass

wassergeführte Pellets-Heizofen ALPEN - ANDE - FUJI - URAL den folgenden EU-Richtlinien entspricht:

2006/95/CE - Niederspannungsrichtlinie

2004/108/CE – Richtlinie über elektromagnetische Verträglichkeit

EDILKAMIN S.p.a. schließt im Fall von Ersetzungen, Installationsarbeiten und/oder Änderungen, die nicht von EDILKAMIN Mitarbeitern bzw. ohne unsere Zustimmung durchgeführt wurden, jede Haftung für Funktionsstörungen des Gerätes aus.

SICHERHEITSHINWEISE

DER HEIZOFEN DARF NIEMALS OHNE WASSER IN DER ANLAGE BETRIEBEN WERDEN.

SEIN MÖGLICHER BETRIEB IN „TROCKENZUSTAND“ WÜRDE IHN UNWIDERRUFLICH SCHÄDIGEN.

DER HEIZOFEN MUSS MIT EINEM DRUCK VON ETWA 1,5 BAR BETRIEBEN WERDEN.

• Der Pellets-Heizofen wurde entworfen, um Wasser durch eine automatische Verbrennung von Pellet im Brennraum zu erhitzen.
  • Die einzigen vom Gebrauch des Heizkessel ausgehenden Gefahren rühren von einer mangelnden Einhaltung der Installationsvorschriften oder einer direkten Berührung von (inneren) elektrischen Teilen oder einer Berührung des Feuers und heißer Teile oder der Einführung fremder Stoffe in den Brennraum her.
• Für den Fall des mangelhaften Betriebs sind die Pellets-Heizofen mit Sicherheitsvorrichtungen ausgestattet, die deren Abschalten gewährleisten; dieses muss ohne Eingreifen des Benutzers automatisch erfolgen.
• Zum Zwecke eines ordnungsgemäßen Betriebs hat die Installation unter Einhaltung des Inhalts dieses Datenblatts zu erfolgen. Während des Betriebs darf die Tür nicht geöffnet werden: Die Verbrennung wird nämlich automatisch verwaltet und erfordert keinerlei Eingreifen.
• Als Brennstoff nur Holz-Pellets des Durchmessers 6 mm verwenden.
• In keinem Fall dürfen in den Feuerraum oder den Brennstoffbehälter fremde Stoffe eingeführt werden.
• Für die Reinigung des Rauchabzugkanals (Abschnitt des Abzugs, der den Auslassstutzen des Heizofens mit dem Rauchabzugsrohr verbindet) dürfen keinen brennbaren Erzeugnisse verwendet werden.

• Nicht in warmem Zustand reinigen.
  • Die Teile des Feuerraums und des Brennstoffbehälters dürfen nur KALT abgesaugt werden.
  • Die Scheibe kann in KALTEM Zustand mit einem besonderen Erzeugnis und einem Tuch gereinigt werden. Nicht in warmem Zustand reinigen.

• Sicherstellen, dass der Heizkessel durch ein von Edilkamin zugelassenes CAT (Technisches Kundendienst-Center) gemäß den Angaben in diesem Datenblatt, die zudem für die Validierung der Garantie unverzichtbare Voraussetzungen sind, aufgestellt und eingeschaltet wird.

• Während des Betriebs des Heizofens, erreichen die Ablassrohre und die innere Tür hohe Temperaturen (nicht ohne den entsprechenden Handschuh berühren).
• Keine wärmeempfindlichen Gegenstände in unmittelbarer Nähe des Heizofens ablegen.
• NIEMALS fl üssige Brennstoffe verwenden, um das Feuer anzuzünden oder die Glut zu entfachen.
• Weder die Belüftungsöffnungen im Installationsraum, noch die Lufteinlässe des Heizofens selbst verschließen.
• Den Heizofen nicht nass machen, sich den elektrischen Teilen nicht mit nassen Händen nähern.
• Keine Reduzierstücke auf die Rauchabzugsrohre stecken.
• Der Heizofen ist in Räumen zu installieren, die den Brandschutzvorschriften entsprechen und mit allen für den ordnungsgemäßen und sicheren Betrieb des Geräts erforderlichen Ausstattungen (Versorgung und Abzüge) versehen sind.
• Der Heizofen muss im Raum bei einer höheren Temperatur als 0^ bewahrt werden.
• Etwaige Frostschutzzusätze für das Wasser in der Anlage verwenden.
• Sollte das Füll- und Nachfüllwasser eine Härte von mehr als 35°fH aufweisen, einen Wasserenthärter verwenden. Sich für Tipps auf die Norm UNI 8065-1989 (Wasseraufbereitung in Haushalts-Heizungsanlagen) beziehen.
• IM FALL VON ERFOLGLOSEM ANZÜNDEN, DIESES NICHT WIEDERHOLEN, OHNE DEN BRENNTIEGEL GELEERT ZU HABEN.
  Achtung: das aus dem brenntiegel entleerte pellet darf nicht in den pelletbehälter gegeben werden.

WICHTIG!!!

Sollte sich im Heizofen, im Rauchgasabzug oder im Schornstein ein Feuer entwickeln, wie folgt vorgehen:

• Stromversorgung trennen
• Einschreiten mit einem CO₂ Löschgerät
• Feuerwehr rufen

KEINE LÖSCHVERSUCHE MIT WASSER UNTERNEHMEN!

Anschließend das Gerät von einem vertraglichen Kundenservicezentrum (CAT) und den Kamin von einem Fachtechniker überprüfen lassen.

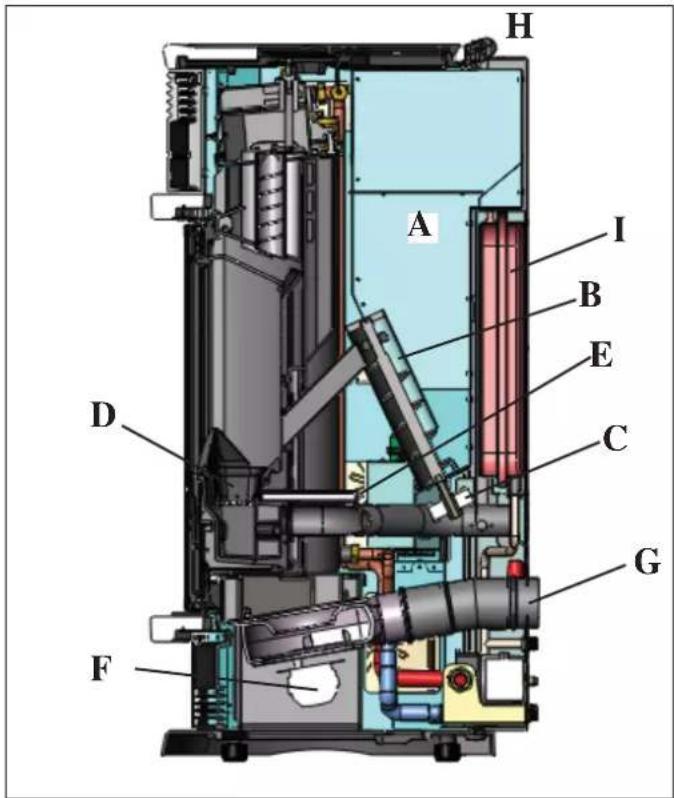

MERKMALE

Der Pellets-Heizofen verwendet als Brennstoff Pellet, das aus kleinen Zylindern aus gepresstem hölzernen Material besteht, dessen Verbrennung elektronisch gesteuert wird.

Die durch die Verbrennung erzeugte Wärme wird auptsächlich auf das Wasser übertragen und zu einem kleinen Teil mittels Abstrahlung an den Aufstellungsraum abgegeben.

Der Brennstoffbehälter (A) befinet sich im hinteren Teil des Pellets-heizofen. Die Befüllung des Behälters erfolgt durch den Deckel auf der Hinterseite des Aufsatzes. Der Brennstoff (Pellet) wird dem Behälter (A) entnommen und mittels einer von einem Getriebemotor (B) angetriebenen Schnecke (C), und zum Brenntiegel (D) verbracht.

Die Zündung des Pellet erfolgt mittels von einem elektrischen Widerstand (E) erhitzter und in den Brenntiegel von einem Rauchgasabsauggebläse (F) angesaugter Luft.

Die Verbrennungsluft wird dem Raum (in dem sich eine Lufteintritt befin den muss) durch das Rauchabzugsgebläse (F) entnommen.

Der durch die Verbrennung erzeugte Rauch wird vom Brennraum durch dasselbe Rauchabzugsgebläse (F) abgesaugt und aus dem Stutzen (G) im unteren Teil der Rückseite des Pellets-heizofen ausgestoßen.

Die Asche fällt unter und seitlich vom Brenntiegel, wo sich eine Aschenlade befindet, aus dem sie regelmäßig mit einem Staubsauger entfernt werden muss.

Das von dem Pellets-heizofen erzeugte Warmwasser wird von einer im Pellets-heizofen eingebauten Umwälzpumpe zum Heizungskreislauf geleitet.

Der Pelletsheizofen wurde für einen Betrieb mit geschlossenem Ausdehnungsgefäß (I) und Überdruck-Sicherheitsventil entwickelt, die beide eingebaut sind.

Die Brennstoffmenge und der Rauchabzug bzw. die Versorgung mit Verbrennungsluft werden durch die elektronische Karte gesteuert, die mit einer Software mit System Leonardo® ausgestattet ist, um eine Verbrennung von hohem Wirkungsgrad und mit niedrigem Schadstoffausstoß zu erhalten.

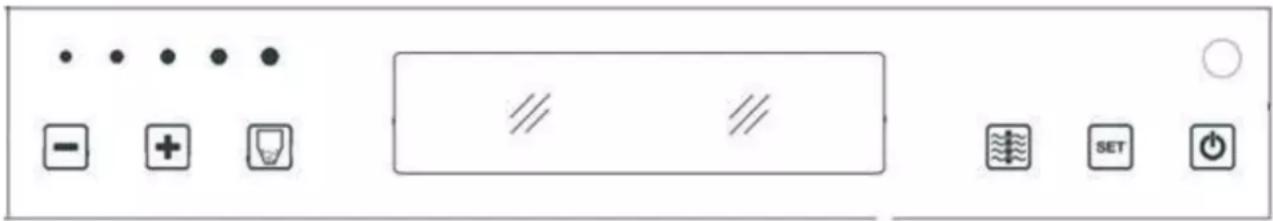

Auf dem Oberteil des Pellets-Heizofen ist ein Display (H) eingebaut, das den Betrieb und die Anzeige aller Betriebsphasen ermöglicht.

Die Hauptbedienschritte können auch mithilfe der Fernbedienung erfolgen.

Der Pellets-Heizofen ist auf der Rückseite mit einem seriellen Anschluss für die Verbindung (mittels des auf Wunsch erhältlichen Kabels Code 640560) mit Fernschaltvorrichtungen versehen (wie Telefonschalter, Zeitthermostaten, usw.).

Betriebsweisen

(für nähere Angaben, siehe Seite 102)

Am Bedienfeld wird die Wassertemperatur eingestellt, die für die Anlage gefordert wird (durchschnittlich 70°C empfohlen) und der Pellets-heizofen moduliert im Handbetrieb oder automatisch die Leistung derart, dass diese Temperatur erreicht oder beibehalten wird. Für kleine Anlagen kann die Funktion Öko aktiviert werden (der Pellets-Heizofen schaltet sich ein und aus abhängig von der gewünschten Wassertemperatur).

LEONARDO® ist ein Sicherheits- und Regelsystem der Verbrennung, das unter jeder Bedingung einen optimalen Betrieb gewährleistet dank zweier Sensoren, die den Druckpegel in der Verbrennungskammer und die Rauchgastemperatur messen, einen optimalen Betrieb.

Die Messung und die daraus folgende Optimierung der beiden Parameter erfolgt ständig, sodass eventuelle Betriebsstörungen in Echtzeit behoben werden können.

Das System LEONARDO® bewirkt eine konstante Verbrennung, indem es automatisch den Ofenzug auf der Grundlage der Merkmale des Abzugsrohrs (Kurven, Länge, Form, Durchmesser, usw.) und der Umgebungsbedingungen (Wind, Feuchtigkeit, Luftdruck, Installation in großer Höhe, usw.) regelt. Es ist erforderlich, dass die Installationsvorschriften befolgt werden.

Das System LEONARDO® ist darüber hinaus in der Lage, den Pellet-Typ zu erkennen und dessen Beschickung automatisch zu regeln, um in jedem Augenblick das Maß der erforderlichen Verbrennung zu gewährleisten.

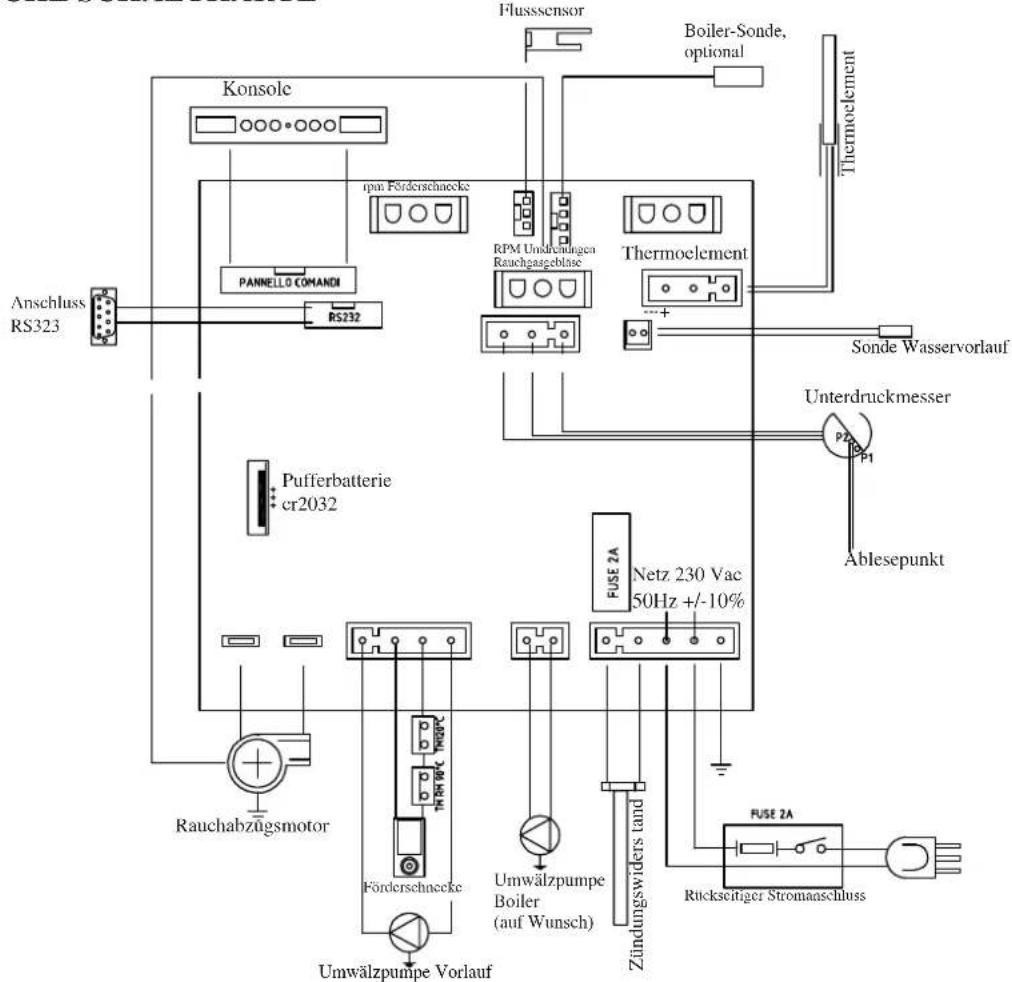

• ELEKTRONISCHE SCHALTKARTE

Flussensor Boiler-Sonde, optional Thermoelement Konsole PANNELLO COMANDI RS232 rpm Förderschnecke RPM Undrechnungen Rauchgaseblaze Thermoelement Sonde Wasservorlauf Unterdruckmesser P7 P1 Ablesepunkt Pufferbatterie cr2032 Füse 2A Netz 230 Vac 50Hz +/-10% Rausabzügsmotor Förderschnecke Umwälzpumpe Boiler (auf Wunsch) Zündungswiders tand FUSE 2A Rückseitiger Stromaasschluss Umwälzpumpe Vorlauf

SERIELLER PORT

Auf dem AUX-Portal ist es möglich, von Händler ein Optional für die Kontrolle der Registrierungen und Löschungen - wie zum Beispiel Telefonumschalter und Wärmeregler - installieren zu lassen, an der Rückseite des Pellets-heizofen. Anschließbar mit entsprechendem Bügel, als Optional erhältlich (Code 640560).

PUFFERBATTERIE

Auf der Elektronikkarte ist eine Pufferbatterie vorhanden (Typ CR 2032 zu 3 Volt). Deren mangelnder Betrieb (nicht als Produktfehler zu betrachten, sondern als normaler Verbrauch) wir durch die Schriftzüge "Battery leerrPrüf" angezeigt. Für nähere diesbezügliche Auskünfte, wenden Sie sich an den Händler, der die Erstinbetriebnahme vorgenommen hat.

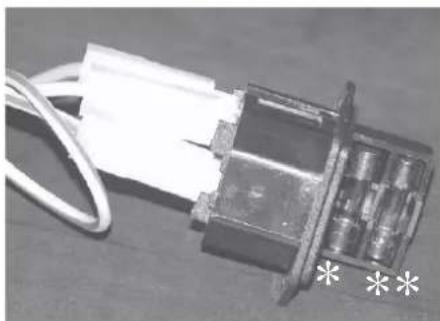

SICHERUNG am Stromanschluss mit Schalter auf der Rückseite des Pellets-Heizofen sind zwei Sicherungen eingesetzt, davon einer funktionsfähig (*) der andere als Reserve ( ^ ^ ).

ABMESSUNGEN UND AUSFÜHRUNGEN

• ANDE: Keramik cremefarben, rot, lederfarben.
• ALPEN: Speckstein
• FUJI: Keramik cremefarben, rot, lederfarben.
• URAL: grau lackierter Stahl.

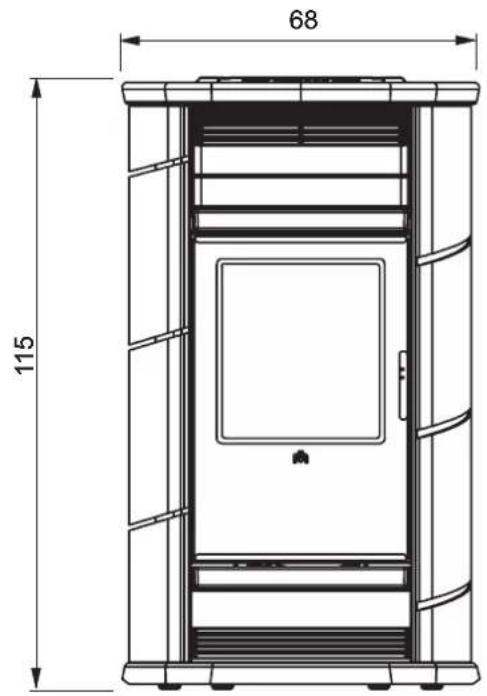

FRONT

68 115

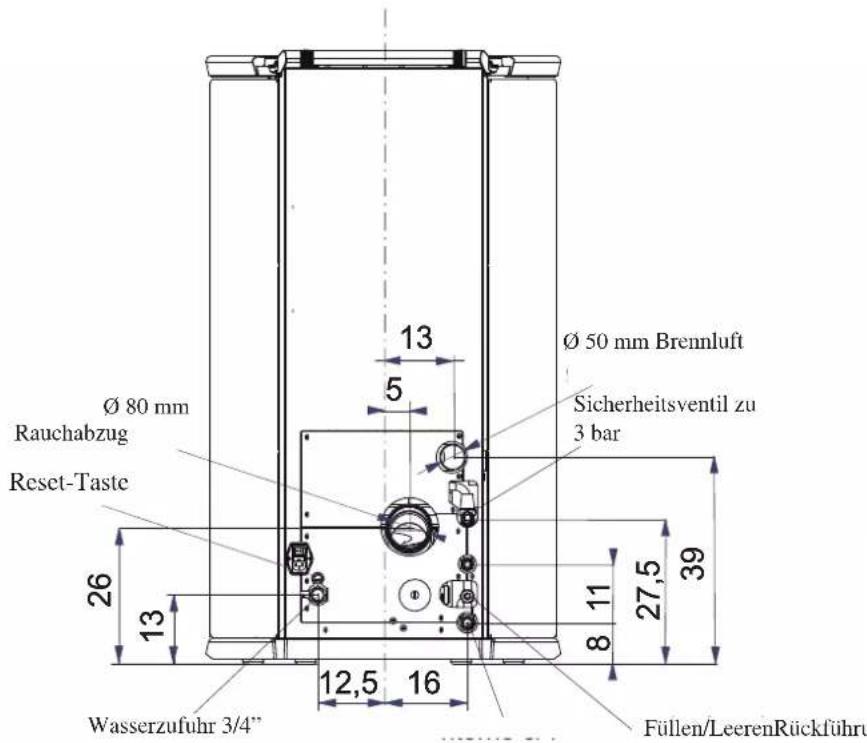

RÜCKSEITE

Ø 80 mm Rauchabzug Reset-Taste Wasserzufuhr 3/4" 12,5 16 13 5 Ø 50 mm Brennluft Sicherheitsventil zu 3 bar 27,5 39 8 11 26 13 16 Füllen/LeerenRückführ

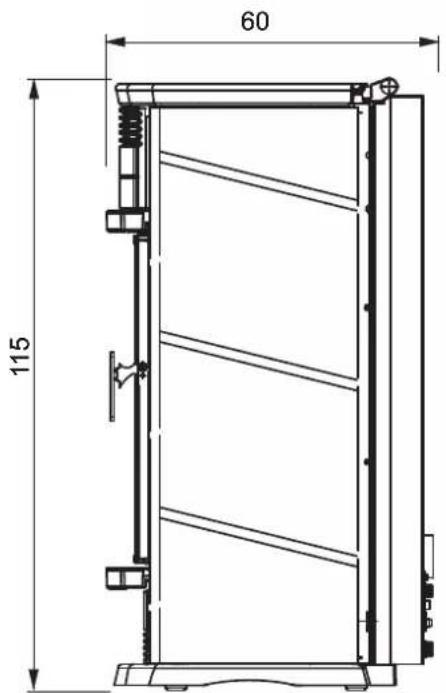

KANT

60 115

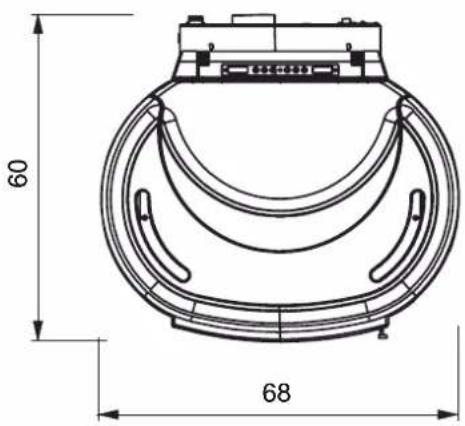

PLAN

60 68

FÜR DIE 4 MODELLE GÜLTIGE ABMESSUNGEN

MERKMALE

WÄRMETECHNISCHE MERKMALE gemäß EN 14785

Nennleistung 18 kW
Nennleistung wasserseitig 15 kW
Gesamt-Wirkungsgrad (zirka) 90 %
CO-Emission (13% O_2 ) 0,020 %
Höchstdruck 3 bar
Betriebsdruck	1,5	bar
Rauch-Auslasstemperatur nach Test EN 4785/303/5	141	°C
Mindest-/Höchst-Brennstoffverbrauch	12 / 0	Pa
Mindest-/Höchst-Autonomic	5 / 21	Std.
Mindestzug	1,1 / 4,2	kg/h
Fassungsvermögen Pelletbehälter	26	kg
Beheizbares Raumvolumen	470	m^3
Gewicht inkl. Verpackung ALPEN / ANDE / FUJI / URAL	309 / 270 / 284 / 267	kg
Durchmesser Steckanschluss Rauchabzug (male)	80	mm
Durchmesser des unabhängigen Außenlufteingangs (Steckerteil)	50	mm

* Das beheizbare Raumvolumen ist berechnet bei einer Isolation nach den neuesten Rrichtlinien, und anschließenden Änderungen und aufgrund einer Wärmeanforderung con 33 Kcal/m³ pro Stunde.
* Auch der Aufstellort des Pellets-Heizofen im zu beheizenden Raum spielt eine wichtige Rolle.

ELEKTRISCHE MERKMALE

Stromversorgung 230Vac +/- 10% 50 Hz
Schalter AN/AUS ja
Durchschnittliche Leistungsaufnahme 120 W
Leistungsaufnahme bei Zündvorgang 400 W
Frequenz der Fernbedienung Infrarotwellen
Schutzvorrichtung auf Hauptversorgung (siehe S. 93) Sicherung 2AT, 250 Vac 5x20
Schutzvorrichtung auf elektronischer Schaltkarte Sicherung 2AT, 250 Vac 5x20

HINWEIS:

1) Beachten Sie, dass andere elektronische Geräte Störungen beim Heizkessel hervorrufen können.
2) Achtung: Eingriffe an Bauteilen unter Spannung, Wartungen bzw. Kontrollen sind von Fachpersonal auszuführen.
(Vor dem Beginn jeglicher Wartungsarbeiten die Stromversorgung des Gerätes unterbrechen.)

Die oben aufgeführten Angaben sind Richtwerte.

EDILKAMIN s.p.a. behält sich das Recht vor, die Produkte ohne Vorankündigung und ausschließlich nach eigenem Ermessen zu ändern.

MERKMALE

- BESTANDTEILE - SICHERHEITS-und MESSVORRICHTUNGEN

Rauch-Temperaturfühler

im Rauchabzug installiert, misst die Rauchtemperatur. Reguliert die Einschaltung und leitet im Fall einer zu niedrigen oder zu hohen Temperatur eine Betriebssperrung ein.

Luftstromsensor

im Luftansaugkanal untergebracht, schreitet er ein und unterbricht den Betrieb des Heizofens, wenn der Fluss der Verbrennungsluft nicht ordnungsgemäß ist, d.h. mit daraus folgendem Risiko von Problemen beim Unterdruck im Rauchgaskreislauf.

Sicherheitsthermostat Förderschnecke

installiert in der Nähe des Pellet-Behälters, unterbricht die Stromversorgung des Getriebemotors, wenn die Messtemperatur zu hoch ist.

Wassertemperatur-Messsonde

Liest die Wassertemperatur im Pellets-heizofen und sendet zur Verwaltung der Regelung der Leistung des Pellets-heizofen die Auskunft an die Steuerkarte.

Bei zu hohen Temperaturen wird eine Blockierungsphase in die Wege geleitet.

Sicherheitsthermostat für Übertemperatur des Wassers

Liest die Temperatur des Wassers im Heizofen. Im Fall von zu hoher Temperatur, unterbricht er die Stromversorgung des Getriebemotors.

Für den Fall, dass der Thermostat ausgelöst wurde, ist er durch Drücken der entsprechenden Taste auf der Rückseite des Heizofens wieder einzuschalten (siehe Seite. 94).

Überdruckventil 3 bar

Bei Erreichen des Nenndrucks lässt es das in der Anlage enthaltene Wasser entweichen, mit der anschließenden Notwendigkeit des Nachfüllens.

ACHTUNG!!!! An den Anschluss an das Kanalisationsnetz denken.

Heizwiderstand

Es löst das Anzünden der Pellet Verbrennung aus. Es bleibt solang eingeschaltet, bis die Flamme noch nicht brennt. Es handelt sich um ein Bauteil, das der Abnutzung unterliegt.

Rauchabzug

Drückt" die Rauchgase in den Rauchabzug und saugt durch Unterdruck Verbrennungsluft an.

Unterdruckmesser (elektronischer Drucksensor):

Misst den Depressionswert (im Vergleich zur Installationsumgebung) in der Brennkammer.

Sicherheitsthermostat Pelletbehälter

Er ist auf der Ladevorrichtung der Pellets aus dem Behälter angebracht.

Er schreitet in dem Fall ein, in dem die Temperatur im Inneren des Heizofens zu sehr ansteigt. Er sperrt das Laden der Pellets und bewirkt somit das Erlöschen des Heizofens.

Umwälzpumpe

“drückt” das Wasser in Richtung der Heizungsanlage.

Geschlossenes Ausdehnungsgefäß

“absorbiert” die aufgrund der Erwärmung erzeugten Schwankungen des Volumens der im Heizkessel enthaltenen Wassers.

Es ist erforderlich, dass ein Techniker auf der Grundlage des Gesamtinhalts des Wassers der Anlage entscheidet, ob das bestehende Ausdehnungsgefäß durch ein weiteres ergänzt wird!

Manometer

Auf der linken hinteren Seite des Heizofens angebracht, ermöglicht er das Ablesen des Wasserdrucks.

Bei Heizofen in Betrieb beträgt der empfohlene Druck 1,5 Bar.

Ablaufhahn

Im unteren Teil im Inneren des Heizofens angebracht; zu öffnen, falls das Entleeren des in ihm enthaltenen Wassers erforderlich wird.

Entlüftungsventil

Im oberen Teil angebracht, ermöglicht es die Entlüftung von möglicherweise beim Befüllen des Pellets-heizofen mit Wasser vorliegender Luft (siehe S. 101).

HINWEIS:

IM FALL EINER BLOCKIERUNG ZEIGT DER PELLETS-HEIZOFEN DIE URSACHE AUF DEM DISPLAY AN UND SPEICHERT DIE ERFOLGTE BLOCKIERUNG

INSTALLATION

Der hydraulische Anschluss muss durch Fachkräfte erfolgen, die eine Konformitätserklärung gemäß Gesetzes-VO 37 ehem. Gesetz 46/90 ausstellen können.

Bei Installation und Gebrauch des Geräts müssen alle lokalen und nationalen Gesetzesvorschriften und Europanormen beachtet werden. In Italien gilt UNI 10683 sowie alle etwaigen regionalen Vorgaben und Vorgaben der örtlichen Gesundheitsämter ASL. Es ist in jedem Fall auf die in den einzelnen Ländern geltenden Gesetze Bezug zu nehmen. Bei der Installation in einem Mehrparteienhaus sollte zunächst die Genehmigung des Hausverwalters eingeholt werden.

PRÜFUNG DER VERTRÄGLICHKEIT MIT ANDEREN GERÄTEN

Der Heizofen darf NICHT im gleichen Raum installiert werden, in dem sich Gasheizgeräte vom Typ B befinden (wie zum Beispiel Gasheizkessel, Öfen und Geräte mit Dunstabzugshauben), da der Heizkessel den Raum in einen Unterdruck versetzen und so den Betrieb dieser Geräte gefährden oder von ihnen beeinfl usst werden könnte.

PRÜFUNG DES ELEKTROANSCHLUSSES (die Steckdose an zugänglicher Stelle anbringen)

Der Pellets-heizofen ist mit einem Stromversorgungskabel versehen, das an eine, vorzugsweise mit einem Lastschutzschalter versehene Steckdose zu 230V 50Hz anzuschließen ist. Spannungsschwankungen von mehr als 10% können den Ofen beeinträchtigen (falls noch nicht vorhanden, einen geeigneten Differenzialschalter vorsehen). Die Elektroanlage muss den Vorschriften entsprechen; insbesondere die Wirksamkeit des Erdungskreislaufs überprüfen. Die Versorgungsleitung muss einen der Leistung des Einsatzes entsprechenden Querschnitt aufweisen. Die mangelnde Wirksamkeit des Erdungskreises verursacht Störungen, für die Edilkamin nicht haftet.

BRANDSCHUTZ-SICHERHEITSABSTÄNDE UND WAHL DES AUFSTELLUNGSORTS

Der Ofen ist unter Einhaltung der folgenden Sicherheitsbedingungen zu installieren:

- Seitlich und auf der Rückseite Mindestabstand von 20 cm zu durchschnittlich entzündbaren Materialien

- Auf der Vorderseite Mindestabstand von 80 cm zu durchschnittlich entzündbaren Materialien

- Wird der Heizöfen auf einem brennbaren Boden aufgestellt, ist eine Platte aus Dämmmaterial dazwischenzulegen, die mindestens 20 cm auf den Seiten und 40 cm auf der Vorderseite herausragt.

Auf den Ofen und innerhalb des Sicherheitsabstands dürfen keine Gegenstände aus brennbarem Material platziert werden. Für den Fall der Montage durch eine Wand aus Holz oder anderem brennbaren Material muss das Rauchabzugsrohr angemessen mittels Keramikfaser oder anderem Material mit gleichen Eigenschaften gedämmt werden.

LUFTEINLASS: unbedingt zu verwirklichen

Der Aufstellungsraum muss über einen Lufteinlass mit einem Querschnitt von mindestens 80 cm ^2 verfügen, der sicherstellt, dass die bei der Verbrennung verbrauchte Luft ersetzt wird. Statt dessen kann man die Luft für den Heizofen auch direkt aus dem Freien entnehmen, indem man das Rohr mit 5 cm Durchmesser mit einem Stahlrohrstück verlängert. In diesem Fall kann es zu Problemen durch Kondenswasserbildung kommen, und es ist notwendig, den Lufteinlass mit einem Gitter zu schützen das einen freien Querschnitt von mindestens 12 cm ^2 aufzuweisen hat. Das Rohr muss eine Länge von weniger als 1 Meter aufweisen und darf nicht gekrümmt sein. Es muss in einen Endabschnitt münden, der um 90 Grad nach unten gerichtet oder mit einem Windschutz versehen ist. In jedem Fall den ganzen Weg Luftansaugkanal muss ein freier Querschnitt von mindestens 12 cm ^2 gewährleistet sein. Das äußere Ende des Luftleiters muss mit einem Fliegengitter geschützt werden, wobei der nutzbare Durchgang von 12 cm ^2 nicht verringert werden darf.

RAUCHABZUGD as Rauchabzugssystem muss für einzig für den HeizOfen bestehen (Einleitung in mit anderen Feuerstellen gemeinsamem Schornstein ist nicht zulässig). In Deutschland kann der Auslass über einen Mehrfachrauchabzug erfolgen:

- Die Pelletöfen befi nden sich in derselben Wohnung.

- oder sind vom selben Typ (Gerätewärmeleistung und Gebläsekennlinie).

- Die Pelletöfen dürfen nicht zusammen mit Geräten ohne Gebläse an einen gemeinsamen Abzug angeschlossen werden. Darüber hinaus müssen alle lokalen Vorschriften eingehalten werden.

Der Abzug erfolgt über den Stutzen mit 8 cm Durchmesser auf der Rückseite. Es zu Beginn des senkrechten Teils ein T mit Kondenswassersammelvorrichtung vorzusehen. Der Rauchabzug muss mit dem Äußeren mittels geeigneter Stahlrohre Rohne Behinderungen EN 1856. Das Rohr muss hermetisch versiegelt werden. Für die Dichtigkeit der Rohre und gegebenenfalls deren Isolierung ist die Verwendung von Material erforderlich, das hohen Temperaturen widersteht (Silikon oder Dichtmasse für hohe Temperaturen). Eine eventuelle waage-rechte Leitung kann eine Länge bis zu 2 Metern besitzen. Es ist eine Anzahl von bis zu zwei 90°-Kurven möglich. Falls der Rauchabzug nicht in einen Schornstein eingeleitet wird, ist ein senkrechter Rohrabschnitt von mindestens 1,5 m und ein abschließender Windschutz (gemäß UNI 10683) erforderlich. Das senkrechte Stück kann innen oder außen verlaufen. Ist das Rohr außen verlegt, muss es angemessen gedämmt sein. Wird der Rauchabzug in einen Schornstein eingeleitet, muss dieser für Festbrennstoffe zugelassen sein und, falls sein Durchmesser mehr als 150 mm beträgt, muss ein neues Rohr mit geeignetem Durchmesser und aus geeignetem Material eingezogen werden (z. B. Nirosta zu 80 mm Durchmesser). Alle Rohrabschnitte müssen inspizierbar sein. Sollte dieses nicht abnehmbar sein, müssen Inspektionsöffnungen für die Reinigung vorhanden sein. Der Heizofen wurde für einen Betrieb unter allen Klimabedingungen entwickelt. Sollten besondere Bedingungen vorherrschen, wie z.B: starker Wind, könnten Sicherheitsvorrichtungen einschreiten, die den Heizofen abschalten. Das Gerät in diesem Fall nicht mit deaktivierten Sicherheitsvorkehrungen betreiben. Wenden Sie sich bei anhaltendem Problem an den Technischen Kundenservice.

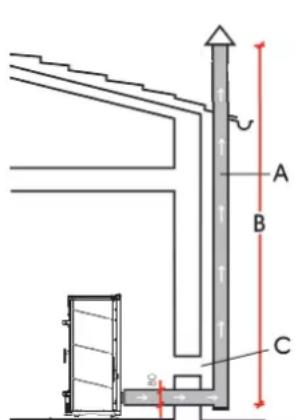

TYPISCHE FÄLLE

Abb. 1

Abb.

A: Rauchabzug aus gedämmten Stahl
B: Mindesthöhe 1,5 m, und jedenfalls über den First des Daches hinaus
C-E: Lufteinlass von außen (durchgehender Mindestquerschnitt 80 cm²)
D: Rauchabzug aus Stahl in Rauchabzug aus Mauerwerk eingezogen.

SCHORNSTEIN

Die wichtigsten Merkmale sind:

• Innenquerschnitt an der Basis gleich dem des Rauchabzugs
• Öffnungsquerschnitt nicht geringer als dem zweifachen des Rauchabzugs
• Lage in vollem Wind, oberhalb des Daches und außerhalb der Rückfl ussbereiche.

INSTALLATION

• WASSERANSCHLÜSSE:

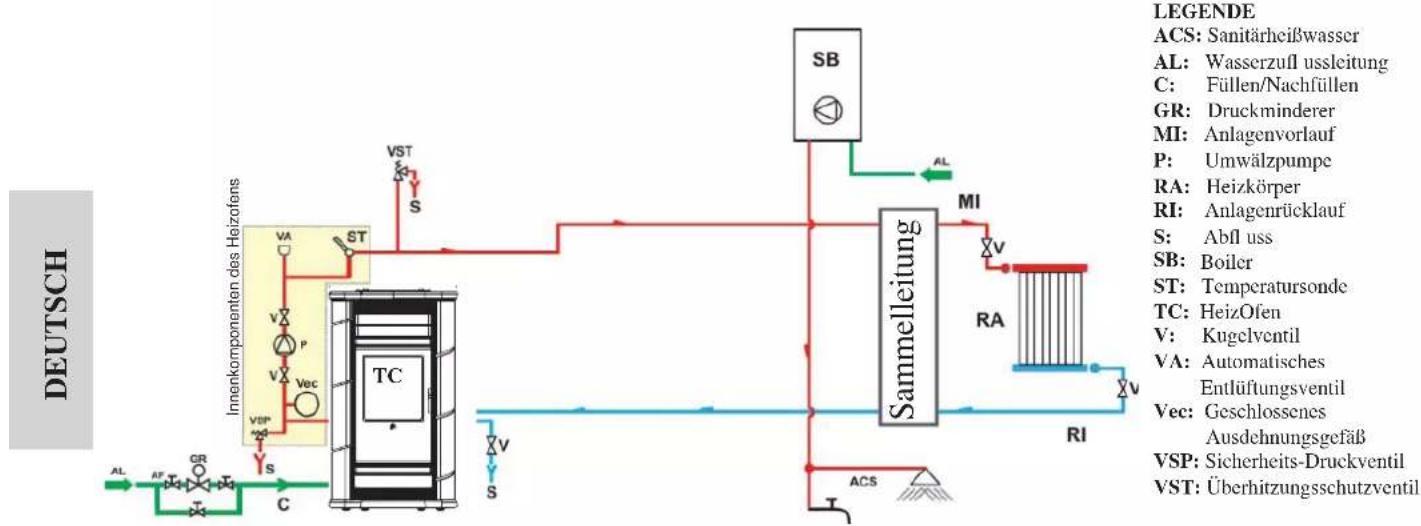

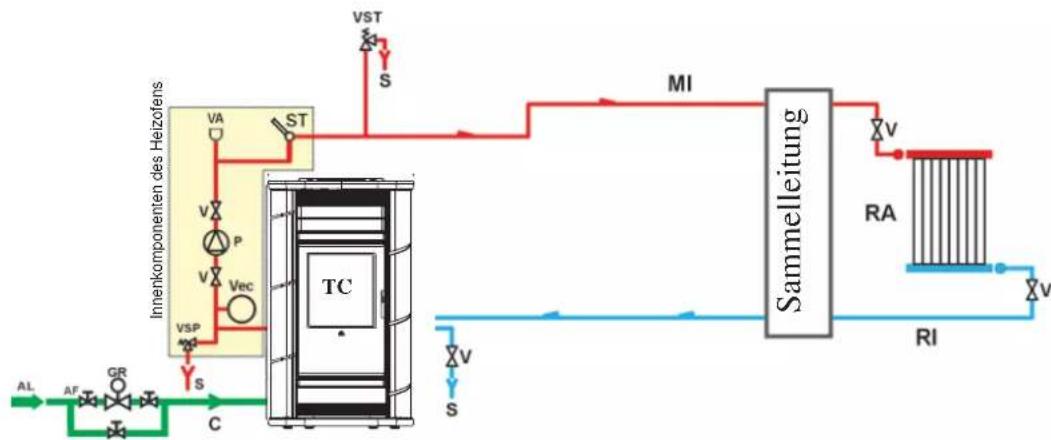

HEIZUNGSANLAGE MIT HEIZOFEN ALS EINZIGER WÄRMEQUELLE

HEIZUNGSANLAGE MIT HEIZOFEN IN VERBINDUNG MIT BADEOFEN

LEGENDE

AF: Kaltwasser

AL: Wasserzufl ussleitung

C: Füllen/Nachfüllen

GR: Druckminderer

MI: Anlagenvorlauf

P: Umwälzpumpe

RA: Heizkörper

RI: Anlagenrücklauf

S: Abfl uss

ST: Temperatursonde

TC: HeizOfen

V: Kugelventil

VA: Automatisches

Entlüftungsventil

Vec: Geschlossenes

Ausdehnungsgefäß

VSP: Sicherheits-Druckventil

VST: Überhitzungsschutzventil


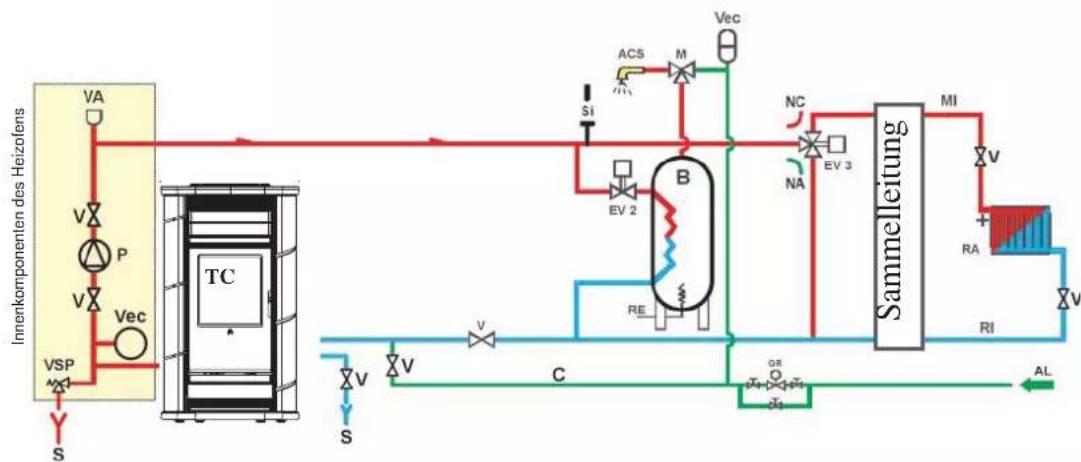

HEIZUNGSANLAGE MIT HEIZOFEN ALS EINZIGER WÄRMEQUELLE MIT BRAUCHWARMWASSERZUBEREITUNG MITTELS BOILER

LEGENDE

ACS: Sanitärheißwasser

AL: Wasserzufl ussleitung

B: Boiler

C: Füllen/Nachfüllen

EV2: 2-Wege-Elektroventil

EV3: 3-Wege-Elektroventil

NA: Stromlos offener Kontakt

NC: Stromlos geschlossener Kontakt

GR: Druckminderer

MI: Anlagenvorlauf

P: Umwälzpumpe

RA: Heizkörper

RI: Anlagenrücklauf

S: Abfl uss

TC: HeizOfen

V: Kugelventil

Vec: Geschlossenes

Ausdehnungsgefäß

VSP: Sicherheits-Druckventil

Das folgende Schema besitzt nur Richtwertcharakter, die korrekte Installation gebührt dem Klempner.

ZUBEHÖR:

In den Schaltbildern der vergangenen Seiten ist der Einsatz von Zubehör der Preisliste Edilkamin vorgesehen.

Darüber hinaus sind lose Teile (Wärmetauscher, Ventile, usw. erhältlich). Wenden Sie sich zwecks Auskünften an Ihren Händler.

MONTAGE DER VERKLEIDUNG ANDE/FUJI

MITGELIEFERTE KLEINTEILE:

2 Schrauben M6 x 25

2 Schrauben M6 x 12

4 Silikon-Abstandshalter für die Aufsatzplatte aus Keramik

8 fl ache Unterlegscheiben mit Durchmesser 6

2 Buchsen

16 Abstandsstücke aus Silikon für Keramikteile

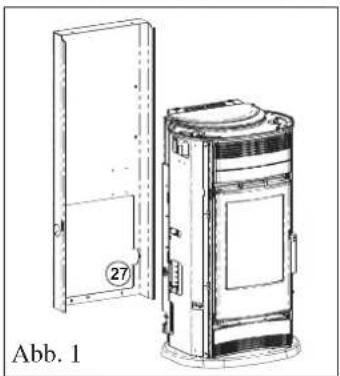

MONTAGE DER SEITLICHEN KACHELN (Abb. 1-2)

• Die Rückwand (27) abbauen.

für das Modell FUJI (Abb. 3-4)

• Die Keramikplatten (114-115) auf die Plättchen (6) aufsetzen

• 2 Silikon-Abstandshalter (150) in den hinteren Teil zwischen

die Basis aus Gusseisen und die rechte untere Fliese (115)

einsetzen, siehe Detail Y - Abb.4

- Zur korrekten Befestigung der oberen rechten Seitenfliese aus Keramik sowie der unteren linken Seitenfliese aus Keramik die Feststellschrauben entsprechend einstellen, die sich auf den verzinkten Seitenteilen der Struktur befin den (Abb. 5-6)

- Rechte Seite (Abb. 5): Die Klemmschraube regulieren, die als Anschlag für die obere rechte Seitenfliese aus Keramik fungiert (114)

- Linke Seite (Abb. 6): Die obere linke Seitenfliese aus Keramik abnehmen (115) und die Klemmschraube regulieren, die als Anschlag für die untere linke Seitenfliese aus Keramik dient (114)

• Die obere linke Seitenfliese aus Keramik wieder einbauen (115)

für das Modell ANDE (Abb. 8-9)

• Die Keramikplatten (70) auf die Plättchen (6) aufsetzen

HINWEIS: Da die Plättchen gussgefertigt sind, könnten sie in der Höhe voneinenander abweichen. Um den eventuellen Höhenunterschied auszugleichen, können die Silikon-Abstandshalter (150 - Abb. 4-9) dazwischen gelegt werden, ohne übrigens das Aussehen des Ofens zu beeinträchtigen.

• Die Rückwand (27) wieder anbauen.

MONTAGE DER OBEREN VORDEREN BLENDE ANDE/FUJI (Abb. 10-11)

- Das obere Gitter aus Gusseisen (19) nach oben herausziehen und die obere Blende (72) in die Metall-Blendenhalterung (12) über der Tür einsetzen.

- Mit den 2 Schrauben M6x25 (mithilfe eines Inbus-Schlüssels) die Blende befestigen.

Vor Ausführung dieses Arbeitsschritts ist die Tür zu öffnen.

HINWEIS:

Für einen ordnungsgemäße Einbau der oberen vorderen

Blende (72) muss zwischen dieser und der Metall-

Blendenhalterung (12) die mitgelieferte Buchse eingesetzt

werden, wie im Detail "Z" angegeben (Abb. 11).

MONTAGE DER UNTEREN VORDEREN BLENDE ANDE/FUJI (Abb. 10-12)

- Die untere vordere Blende (72) platzieren und sie mit den mitgelieferten 2 Schrauben M6x12 (mithilfe eines Inbusschlüssels) wie im Detail "X" angegeben, befestigen (Abb. 12).

MONTAGE DER VERKLEIDUNG ANDE/FUJI

72 In Schulben DETAIL. Y Abb. 12 Abb. 13

73 *

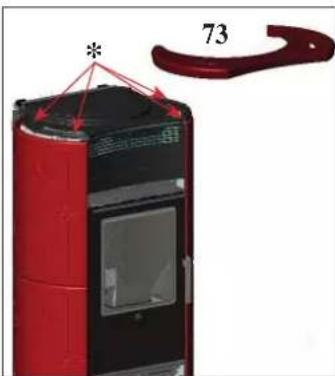

MONTAGE DES KERAMIKAUFSATZES ANDE/FUJI (Abb. 13)

• Die 4 Keramik-Abstandshalter (*) in die entsprechenden vier freien Öffnungen des Gusseisen-Oberteils stecken und die Keramik-Ablage (73) aufsetzen
- Falls erforderlich, zwischen dem Abstandshalter aus Silikon und dem Gusseisenaufsatz eine Unterlegscheibe legen.

HINWEIS:

• Die rote Kristallinemaille auf den Steingutkacheln bildet einheitliche Haarrisse auf der gesamten Fläche. Diese Haarrisse stellen keinen Mangel dar, sondern ein typisches Merkmal der Emaille auf Steingutkacheln ("Craclé"-Effekt).
  • Die Keramikteile (Steingutkacheln) sind von Hand gegossen und emailiert und können daher geringfügige Unregelmäßigkeiten aufweisen (kleine Mulden oder Poren in der Emailleschicht), die ihre Qualität jedoch nicht beeinträchtigen, sondern bezeugt dessen Bearbeitung von Hand.

MONTAGE DER VERKLEIDUNG URAL

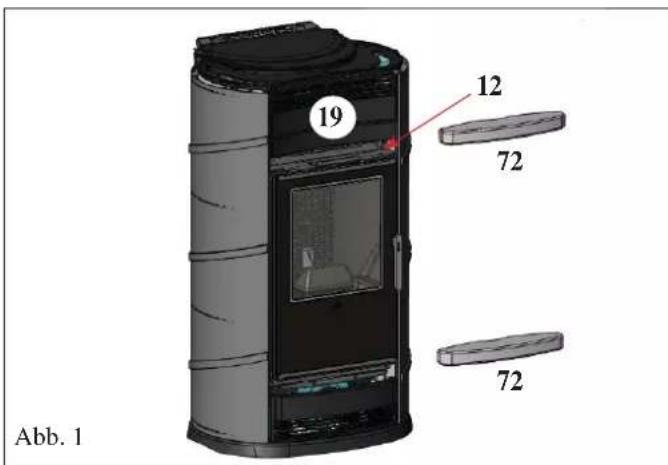

19 12 72 72 Abb. 1

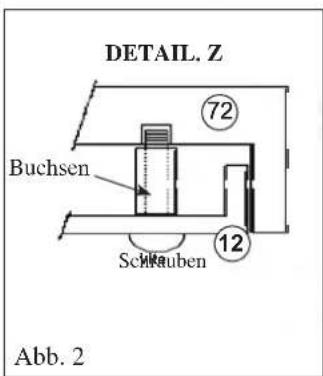

DETAIL. Z Buchsen Schauben 72 12 Abb. 2

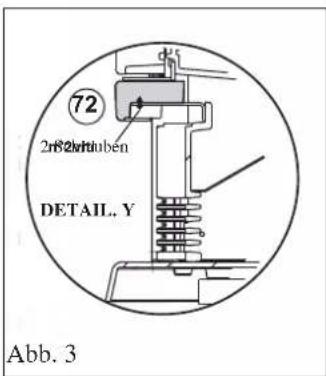

72 2n82n4duben DETAIL. Y Abb. 3

Abb. 4 90

MITGELIEFERTE KLEINTEILE:

2 Schrauben M6 x 25
2 Schrauben M6 x 12
4 Silikon-Abstandshalter für die Aufsatzplatte aus Keramik 8 fl ache Unterlegscheiben mit Durchmesser 6
2 Buchsen

Der Heizofen wird mit den bereits montierten Seitenwänden aus Blech ausgeliefert, während die oberen und unteren Keramikblenden (72) und der Aufsatz (90) wie folgt anzubringen sind:

MONTAGE DER OBEREN VORDEREN BLENDE (Abb. 1-2)

• Das obere Gitter aus Gusseisen (19) nach oben herausziehen.
• Die obere vordere Blende (72) in die Metall-Blendenhalterung (12) über der Tür einsetzen.
• Die Blende mit den mitgelieferten 2 Schrauben M6x25 (mittels eines Inbusschlüssels) zuvor ist die Tür zu öffnen.

HINWEIS:

Für einen ordnungsgemäße Einbau der oberen vorderen Blende (72) muss zwischen dieser und der Metall-Blendenhalterung (12) die mitgelieferte Buchse eingesetzt werden, wie im Detail "Z" angegeben (Abb. 2).

MONTAGE DER UNTEREN VORDEREN BLENDE (Abb. 1-3)

- Die Blende (72) platzieren und sie mit den mitgelieferten 2 Schrauben M6x12 (mithilfe eines Inbusschlüssels) wie im Detail "X" angegeben, befestigen (Abb. 3).

MONTAGE DES KERAMIKAUFSATZES (Abb. 4)

• Die 4 Keramik-Abstandshalter (*) in die entsprechenden vier freien Öffnungen des Gusseisen-Oberteils stecken und die Keramik-Ablage (90) aufsetzen
- Wo erforderlich, zwischen dem Silikon-Abstandshalter und dem Gusseisen-Oberteil eine mitgelieferte Unterlegscheibe einlegen.

GEBRAUCHSANWEISUNGEN

1. Zündung/Abnahme seitens des zugelassenen Edilkamin-Händlers

Die Inbetriebnahme muss gemäß den Vorschriften der Norm UNI 10683 erfolgen. Diese Norm bezeichnet die vor Ort vorzunehmenden Kontrolltätigkeiten, die den ordnungsgemäßen Betrieb des Systems bestätigen sollen.

Der Technische Kundendienst (CAT) von Edilkamin berücksichtigt bei der Einstellung des HeizOfen auch den Pellet-Typ und die Installationsbedingungen.

Die Inbetriebnahme durch CAT ist für die Aktivierung der Garantie unerlässlich.

Der Händler muss ebenfalls:

- Das Vorliegen des im Heizkessel eingebauten Ausdehnungsgefäßes gewährleistet nicht den angemessenen Schutz vor den thermischen Ausdehnungen des Wassers der gesamten Anlage. Das Vorliegen des im HeizOfen eingebauten Ausdehnungsgefäßes gewährleistet KEINEN ausreichenden Schutz vor den Wärmeausdehnungen des Wassers der gesamten Anlage.

Es ist Aufgabe des Installateurs, in Abhängigkeit des angeschlossenen Anlagentyps, die Notwendigkeit eines zusätzlichen Ausdehnungsgefäßes zu bewerten.

- Den HeizOfen mit Strom versorgen und die Abnahme im kalten Zustand vornehmen (seitens des Händlers).

- Die Befüllung der Anlage mittels des Füllhahns vornehmen (es wird empfohlen, den Druck von 1,5 bar nicht zu überschreiten). Während der Befüllungsphase die Umwälzpumpe und das Entlüftungsventil entlüften.

Während der ersten Brennvorgänge können sich leichte Farbgerüche entwickeln, die nach kurzer Zeit verschwinden.

Vor dem Anzünden ist jedenfalls zu überprüfen:

• Die ordnungsgemäße Installation

• Die Stromversorgung

• Der Verschluss der Tür, die dicht sein muss

• Die Sauberkeit des Brenntiegels

- Das Vorliegen der Stand-By-Anzeige auf dem Display (eingegebene Uhrzeit oder Temperatur).

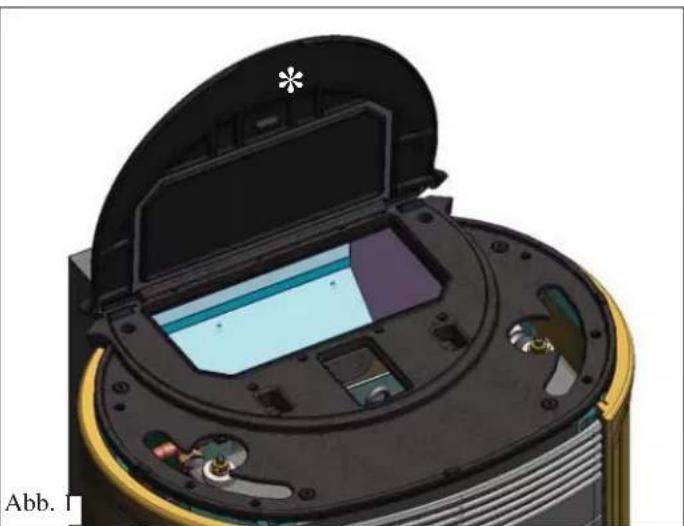

LADEN DES PELLET IN DEN BEHÄLTER

Der Deckel des Behälters öffnet und schließt sich mittels des praktischen Klick-Klack-System durch einen leichten Druck auf das vordere Teil des Gusseisen-Deckels* (Abb. 1-2).

ACHTUNG :

Den beigefügten Handschuh beim Laden des HeizOfen verwenden, wenn dieser in Betrieb und daher heiß ist.

Während der ersten Zündung die Luft- bzw. Wasser-Entlüftung mittels des kleinen Handventils (V) auf der Vorderseite des Oberteils vornehmen.

Der Vorgang ist auch während der ersten Tage des Gebrauchs zu wiederholen und falls die Anlage auch nur teilweise neu befüllt wurde. Das Vorliegen von Luft in den Leitungen ermöglicht keinen ordnungsgemäßen Betrieb.

Um den Entlüftungsvorgang zu erleichtern, ist das Ventil mit kleinen Gummischläuchen versehen.

ANMERKUNGEN zum Brennstoff

Heizofen ist ausgelegt für den Einsatz von Heizkessel zu verbrennen mit 6 mm Durchemesser.

Pellet ist ein Brennstoff, der sich in der Form von kleinen Zylindern von etwa 6 mm Durchmesser präsentiert, die durch das Pressen von Sägemehl, ohne Zusatz von Kleb- oder anderen Fremdstoffen, erhalten werden. Er ist im Handel in Säcken von 15 kg erhältlich.

Um den Betrieb des Pellets-Heizkessel NICHT zu beeinträchtigen, ist es unerlässlich, NICHTS anderes darin zu verbrennen. Die Verwendung von anderen Materialien, Brennholz inbegriffen, die durch Laboruntersuchungen festgestellt werden kann, bewirkt den Verfall der Garantie. Edilkamin hat seine Erzeugnisse dahingehend entwickelt, geprüft und programmiert, dass sie die besten Ergebnisse mit Pellet der folgenden Eigenschaften gewährleisten:

- Durchmesser: 6 Millimeter

- Höchstlänge: 40 mm

- Höchst-Feuchtigkeitsgehalt: 8 % - Heizwert: Mindestens 4300 kcal/kg

Die Verwendung von Pellet mit unterschiedlichen Eigenschaften erfordert eine spezifi sche Einstellung des Pellets-Heizkessel, die der entspricht, die der Händler bei der Erstanzündung vornimmt. Der Gebrauch von ungeeignetem Pellet kann Folgendes verursachen: Verringerung des Wirkungsgrads; Betriebsstörungen; Ausfall durch Verstopfung; Verschmutzung der Scheibe; Verbrennungsrückstände, usw. Eine einfache Sichtprüfung des Pellet kann Aufschluss über dessen Qualität geben.

Gute Qualität: Glatt, regelmäßige Länge, wenig staubig. Minderwertige Qualität: mit Längs- und Querspalten, sehr staubig, sehr veränderliche Längen und Anwesenheit von Fremdkörpern.

GEBRAUCHSANWEISUNGEN

Bedienfeld

Taste 0/1: Um ein- bzw. auszuschalten (2" gedrückt halten und um während der Programmierung das Menü zu verlassen

Durch kurzes Drücken wird die eingestellte Soll-Temperatur angezeigt, Gedrückthalten (2 Sekunden lang) ermöglicht den Zugriff auf die verschiedenen Programmiermenüs.

Zur Erhöhung der unterschiedlichen Einstellungen

Zur Verminderung der unterschiedlichen Einstellungen; Drückt man 5“ wird die Tastatur blockiert, drückt man 5“ wird die Tastatur freigegeben.

(Taste Pellet-Ladung/Reserve) einmal gedrückt, informiert sie den Speicher des Ofens, dass ein 15-kg-Sack Pellet geladen wurde, um die Zählung für die Reserve vornehmen zu können

Boiler-Taste: Durch Drücken der Boiler-Taste erhält man Zugriff auf die Einstellung der Temperatur eines eventuellen Boiler bzw. externen Speichers, indem man den Sollwert mit den Tasten +/- verändert. Um die Regelung zu erhalten, muss die entsprechende Sonde (Art.-Nr. 648690) angeschlossen sein, die es ermöglicht, auf dem Display die Temperatur des Boilers in Echtzeit anzuzeigen.

Die LED-Punkte berühren, um eine auf 50° - 60° - 65° - 70° oder 80° voreingestellte Temperatur zu wählen. Für die Einstellung unterschiedlicher Temperaturen, die Taste SET drücken und die Werte mit den Tasten+/- verändern.

Befüllen der Förderschnecke

Entleert sich der Pellet-Behälter vollständig, leert sich folglich auch die Förderschnecke. Vor dem Anzünden ist diese daher zu befüllen, indem wie folgt vorzugehen ist: Gleichzeitig die Tasten +/- (der Fernbedienung oder des Bedienfelds) einige Sekunden lang drücken; nach Loslassen der Tasten erscheint der Schriftzug "Nachfüllung".

Es ist normal, dass im Brennstoffbehälter eine Restmenge Pellet zurückbleibt, die die Förderschnecke nicht ansaugen kann.

Einmal im Monat den Behälter vollständig saugen, um die Ablagerung von Staubresten zu vermeiden.

Automatisches Anzünden

Drückt man bei Heizofen in Stand-by 2 Sekunden die Taste 0/I (vom Bedienfeld oder von der Fernbedienung aus) wird das Zündverfahren eingeleitet und es wird der Schriftzug „Zündung“ und ein Countdown von 1020 Sekunden angezeigt. Die Zündungsphase ist jedoch zeitlich nicht vorbestimmt: Ihre Dauer wird automatisch verkürzt, wenn die Schaltkarte das Bestehen einiger Tests feststellt. Nach etwa 5 Minuten erscheint die Flamme.

Manuelles Anzünden (bei mangelnder Zündung)

Im Fall von Temperaturen unter 3°C, die dem Widerstand nicht erlauben, sich genügend zu erhitzen oder bei zeitweiligen Ausfall des Widerstands selbst, ist es möglich, für den Zündvorgang Zündhilfe zu verwenden.

In den Tiegel ein gut brennendes Stück Zündhilfe geben, die Tür schließen und 0/1 auf dem Bedienfeld oder der Fernbedienung.

Betriebsarten

Bedienung mittels Bedienfeld bzw. Funkbedienung.

Fernbedienung. Bei Ofen in Betrieb oder in Standby vom Bedienfeld aus:

- durch Drücken der Tassen +/- kann die gewünschte Wasser-temperatur erhöht oder verringert werden.

- Durch Drücken der Taste BOILER kann die Einstellung der Boilertemperatur oder allgemein des Nebenkreises durch Verwendung der Tasten +/- verändert werden.

Es kann die Temperatur eines etwaigen externen Boilers/Speichers (falls mit der Boiler-Sonde verbunden) angezeigt werden; durch Drücken der Taste "Boiler" wird die eingegebene Einstellung angezeigt, durch Drücken der Tasten +/- während der Anzeige der Boilereinstellung wird diese Einstellung verändert. Ist die Boiler-Sonde nicht angeschlossen werden anstelle der Temperatur Bindestriche angezeigt (--,-°C).

GEBRAUCHSANWEISUNGEN

Abstellen

Drückt man bei HeizOfen in Betrieb 2" lang die Taste 0/1, beginnt das Verlöschen und es wird (10 Minuten lang) "Abstellung" angezeigt. Die Abstellphase sieht vor:

- Unterbrechung der Pelletzufuhr

- Umwälzpumpe aktiv

- Rauchabzug funktioniert auf höchster Geschwindigkeit.

Während des Abstellens niemals den Netzstecker ziehen.

NB: Die Umwälzpumpe dreht sich, bis die Wassertemperatur nicht unter 40°C sinkt.

Einstellung der Uhrzeit

Durch 2 Sekunden langes Drücken der Taste MENÜ und mit den Tasten +/- den Angaben des Displays folgend, gelangt man ins Menü „Uhr“ und ermöglicht damit die Einstellung der in der Schaltkarte befi ndlichen Uhr. Durch aufeinanderfolgendes Drücken der Taste MENÜ erscheinen folgende Daten in Folge und können eingestellt werden: Tag, Monat, Jahr, Stunde, Minuten, Wochentag. Der Schriftzug Speichern?, der mit der MENÜ-Taste zu bestätigen ist, ermöglicht die Überprüfung der erfolgten Eingaben vor der Bestätigung (daraufhin erscheint auf dem Display Gespeichert).

Programmierung der Registrierungen und Ausschaltungen während der Woche

Wird die Taste MENÜ zwei Sekunden lang mit der Fernbedienung oder des Bedienfelds gedrückt, erhält man Zugang zu der Einstellung der Uhr. Drückt man weiter die Taste + erhält man Zugang zu der Programmierungsfunktion der wöchentlichen Stundenplanung, die auf dem Display mit der Beschreibung „Program ON/OFF“ identifiziert wird.

Die Programmierung ermöglicht es, täglich eine Nummer mit Registrierungen und Ausschaltungen für jeden Wochentag einzugeben (bis zu insgesamt drei Nummern).

Nach der Bestätigung auf dem display mit der Taste MENÜ erscheint eine der folgenden Möglichkeiten:

- No Prog. (kein Programm eingegeben)

- Tägl. Progr. (ein einziges Programm für alle Tage)

- Wöchtl. Progr. (Einstellung für jeden einzelnen Tag)

Man wechselt mit den Tasten +/- von einem zum anderen.

Bestätigt man mit der Taste MENÜ die Option „Tägl. Programm“, erhält man Zugriff auf die Wahl der Anzahl der an einem Tag auszuführenden Programme (Ein-/Abschaltungen).

Verwendet man „Tägl. Progr.“, wird das eingegebene Programm für alle Tage der Woche gleich sein. Durch aufeinanderfolgendes Drücken von + werden angezeigt:

- No Progr. (keine Programme)

- 1. tägl. Programm (ein Ein- und ein Abschalten am Tag),

1. tägl. Programm (ebenso), 3. tägl. Programm (ebenso)

Die Taste MENÜ benutzen, um in umgekehrter Reihenfolge anzuzeigen. Wählt man 1.

Programm, wird die Uhrzeit des Einschaltens angezeigt. Auf dem Display erscheint:

1 Einschalten 10:30, mit den Tasten +/- verändert man die Uhrzeit und bestätigt mit MENÜ.

Auf die gleiche Weise stellt man die Uhrzeit der Abschaltung ein. Die Bestätigung des Programms erfolgt mit der Taste MENÜ, wenn man auf dem Display „Gespeichert“ liest. Bestätigt man „Wöchentl. Progr.“, ist der Tag zu wählen, an dem die Programmierung erfolgen soll:

1 Mo, 2 Di, 3 Mi, 4 Do, 5 Fr, 5 Sa, 7 So

Nach Wahl des Tages mittels der Tasten +/- und nach Bestätigung mit der Taste MENÜ, fährt man mit der Programmierung auf die gleiche Weise fort wie bei der Programmierung des

„Tägl. Programms“, indem man für jeden Tag entscheidet, ob ein Programm erfolgen soll und die Anzahl der Eingriffe und der Uhrzeiten bestimmt. Im Fall einer Falscheingabe kann man in jedem Zeitpunkt der Programmierung das Programm durch Drücken der Taste 0/1 ohne zu speichern verlassen; auf dem Display erscheint der Schriftzug Gespeichert. Versiegt das Pellet im Behälter, blockiert der HeizOfen und es wird der Schriftzug „FlamAus NoPellet“ angezeigt.

Pelletreserve-Anzeige

Der HeizOfen sind mit einer elektronischen Funktion zur Messung der Pelletmenge versehen. Die Messvorrichtung, die im Inneren der elektronischen Schaltkarte integriert ist, ermöglicht dem Ofen, jederzeit zu überwachen, wie viel Stunden und Kilos bis zum Versiegen der Pelletladung fehlen.

Für den ordnungsgemäßen Betrieb des Systems ist wichtig, dass während des ersten Anzündens (seitens des Händlers) folgende Prozedur befolgt wird. Vor der Aktivierung des Systems, muss ein Sack Pellet in den Behälter geladen und bis zum Versiegen des geladenen Pellet verbraucht werden. Dies dient einer kurzen Einlaufphase des Ladesystems.

Anschließend 15 kg Pellet laden.

Es handelt sich um eine unverbindliche Angabe. Eine größere Genauigkeit erhält man durch eine regelmäßige Rücksetzung vor der neuen Beladung. Edilkamin haftet in keiner Weise für Schwankungen gegenüber der Anzeige (kann von externen Faktoren abhängen).

Anschließend einmal die Taste “Reserve” drücken, um damit dem Speicher mitzuteilen, dass 15 kg Pellet geladen wurden. Ab diesem Augenblick erscheint auf dem Display die verbliebene Pelletmenge in abnehmender Anzeige in kg (15...14...13). Bei jedem Nachfüllen ist die geladene Pelletmenge zu speichern. Besteht die Ladung aus 15 kg, reicht für das Speichern die Betätigung der Taste „Pelletladung“; bei unterschiedlichen Mengen oder im Fall von Fehlern kann die Menge mittels des Pelletreserve-Menüs wie folgt angegeben werden.

Durch Drücken der Taste MENÜ (2 Sekunden lang) wird EINSTELLUNGEN angezeigt.

Durch mehrmaliges Drücken der Taste + oder – wird T.max exit angezeigt. Durch Bestätigung mit der Taste MENÜ erscheint die vorhandene Pelletmenge + die, die man lädt (voreingestellt 15, das mit den Tasten +/- verändert werden kann). Durch Drücken der Taste + erhöht man die zu ladenden kg, durch Drücken der Taste - verringert man sie, durch wiederholtes Drücken der Taste - erreicht man die Ladung 00kg (R auf dem Display), die es ermöglicht, die Restladung zu löschen. Versiegt das Pellet im Behälter, blockiert der HeizOfen und es wird der Schriftzug „FlamAus NoPellet“ angezeigt.

GEBRAUCHSANWEISUNGEN

Änderung Pellet-Beschickung (NUR AUF ANRATEN DES HÄNDLERS)

Durch 2 Sekunden langes Drücken der Taste "M" der Fernbedienung und mit den Tasten „+“ und „-“ die Displayangaben durchlaufend, begegnet man der Angabe "ADJ-PELLETS". Bestätigt man diese Funktion mit der Taste Menü erhält man Zugriff auf die Einstellung der Beschickung mit Pellet, verringert man den eingestellten Wert, verringert man die Pelletbeschickung, erhöht man ihn, erhöht man die Pelletbeschickung. Diese Funktion kann nützlich sein, falls man den Pellet-Typ, auf den der HeizOfen eingestellt wurde, gewechselt hat und daher eine Korrektur der Beschickung erforderlich ist.

Sollte diese Korrektur nicht ausreichen, sich an den Händler, wenden, um eine neue Betriebseinstellung festzulegen.

Anmerkung zur Veränderlichkeit der Flamme: Etwaige Veränderungen des Zustands der Flamme hängen vom verwendeten Pellet-Typ ab, sowie von einer normalen Veränderlichkeit der Flamme von festem Brennstoff und von den regelmäßigen Reinigungen des Brenntiegels, die der HeizOfen automatisch ausführt (NB: Diese ersetzen NICHT das erforderliche Absaugen seitens des Benutzers vor dem Anzünden).

Anzeige der kg verbrauchter Pellets

Das Menü „Verbrauchte kg Pellets“ erlaubt die Anzeige des Pellet-Gesamtverbrauchs des Heizofens.

Regelung der Raumtemperatur

eine komfortable und einfache, serienmäßig in dieser Produkt-Baureihe vorgesehene Regelung ermöglicht eine Verwaltung der Leistung des Heizofens entsprechend der Raumtemperatur. Nach Aktivierung der Funktion „Klima-Komfort“ im Menü Parameter (beim Händler anfordern), kann durch kurzes zweimaliges Drücken der Taste SET vom klassischen Betriebsmodus „Leistungsregelung“ zum Betriebsmodus “Klima-Komfort” gewechselt werden; anschließend auf dem Display die gewünschte Bertriebsart wählen.

Betriebsmodus Leistungsregelung

der Heizofen regelt seine Leistung, indem er die vom Benutzer vorgegebene Vorlauftemperatur der Anlage verfolgt

Betriebsmodus Klima-Komfort

Der Heizofen regelt seine Leistung, indem er die vom Benutzer vorgegebene Vorlauftemperatur verfolgt; zusätzlich ist es möglich, die Fernbedienung als Raumthermostat zu verwenden. Bei Erreichen der eingestellten Raumtemperatur stellt sich der Heizofen auf die Mindestleistung

Einstellung der Raumtemperatur

Durch Drücken der Tasten +/- auf dem Bedienfeld oder der Fernbedienung im Betriebsmodus „Klima-Komfort“, stellt man auf dem Display die gewünschte Raumtemperatur ein.

- Bei niedrigerer als der eingestellten Raumtemperatur, regelt der Heizofen gewöhnlich die Leistung, um den Vorlauf-Sollwert zu verfolgen.

- Bei erreichter Raumtemperatur (+ 2°C) stellt sich der Ofen auf die kleinste Leistungsstufe. - Die Raumtemperatur wird von der mitgelieferten Fernbedienung übertragen; der Sender der Fernbedienung muss sich in Sichtverbindung mit dem Empfänger des Bedienfelds befin den

Für den Fall, dass aufgrund einer nicht ordnungsgemäßen Lage der Fernbedienung der Versand der von dieser gemessenen Temperatur nicht stattfindet, entscheidet der Heizofen von selbst, mit der kleinsten Leistung zu laufen, dies solange, bis die Verbindung mit der Fernbedienung wieder hergestellt ist.

Regelung der Temperatur mit externem Thermostat

es steht ein zur Fernbedienung alternatives Temperatursteuersystem zur Verfügung; es ist nämlich möglich, den seriellen Port mit dem Raumthermostaten des Hauses oder mit einem beliebigen, leicht zu erwerbenden zu verbinden (Ausgang mit sauberem Kontakt).

Der Heizofen erkennt automatisch die Verbindung des seriellen Ports mit dem Thermostaten und befolgt daher folgende Bedingungen:

- Bei niedrigerer Raumtemperatur als der Einstellung des Thermostaten (geschlossener Kontakt) regelt der Heizofen gewöhnlich die Leistung, um die Sollwert-Temperatur zu verfolgen

- Bei vom Thermostaten (offener Kontakt) erreichter Raumtemperatur stellt sich der Heizofen auf die kleinste Leistungsstufe

Konfi gurierung	Temperatur von Fernbedienung geliefert	Temperatur von externem Raumthermostaten geliefert	Keine Regelung (werksseitige Einstellung)
Parameter „Klima-Komfort“	EIN EIN EIN
Parameter „IR-SONDE“	EIN AUS EIN
Anschluss an den seriellen Port	NEIN kein Anschluss	Ja mit blauem seriellen Kabel	NEIN kein Anschluss

GEBRAUCHSANWEISUNGEN

FERNBEDIENUNG

Sie dient der Bedienung aller Funktionen; Sie muss direkt auf der HeizOfen gerichtet werden.

Sich für Auskünfte an den Händler wenden.

Legende der Tasten und des Displays:

: Ein- bzw. Ausschalttaste

+/- : Zum Erhöhen oder Vermindern der diversen Einstellungen

A : Taste, um zur Programmierung "EASY TIMER" zu wechseln

M : Taste für die Anzeige bzw. Einstellung der Temperatur (Set 70°C)

Zeigt eine Datenübertragung von der Fernbedienung zur Karte an.

Tastatur gesperrt, um unerwünschte Schaltungen zu verhindern ("A" und "M" gleichzeitig einige Sekunden lang drücken, um die Tastatur zu sperren bzw. freizugeben)

Batterien verbraucht, beim Austausch darauf achten, sie in die entsprechenden Fächer einzusetzen

Zeigt die Eingabe einer Ein- bzw. Abschaltung mit dem Programm "EASY TIMER" an

Zeigt die von der Fernbedienung gemessene Raumtemperatur an (während der technischen Konfiguration der Fernbedienung werden die Werte der eingestellten Parameter angezeigt)

Leuchtendes Icon: HeizOfen in Zündungsphase bzw. in Betrieb

Anzeige der Fernbedienungs-Einstellung für wassergeführten HeizOfen

Gibt an, dass der HeizOfen in Automatikbetrieb läuft

GEBRAUCH DES PROGRAMMS "EASY TIMER"

Die neue Fernbedienung ermöglicht eine sehr intuitive und schnell vorzunehmende Zeitplanung:

- Ist der Wassergeführter-Kaminn eingeschaltet: Es ist möglich, mit der Fernbedienung ein Abschalten mit einer zwischen einer und zwölf Stunden regelbaren Einstellung vorzunehmen; im Display des Bedienfeldes wird die bis zur programmierten Abschaltung verbliebene Zeit angezeigt.

- Ist der Wassergeführter-Kamin ausgeschaltet: Es ist möglich, mit der Fernbedienung ein Einschalten mit einer zwischen einer und zwölf Stunden regelbaren Einstellung vorzunehmen; im Display des Bedienfeldes wird die bis zur programmierten Einschaltung verbliebene Zeit angezeigt.

- Einstellung: Für die Einstellung des Timers wie folgt vorgehen: a) Die Taste "A" drücken, auf dem Display leuchtet das

Symbol ☐ zur Bestätigung des Zugangs zur Programmierung "Easy timer" auf.

b) Mit den Tasten +/- die gewünschte Stundenzahl eingeben, z. B.:

c) Die Fernbedienung auf den Empfänger im Bedienfeld richten

d) Die Programmierung durch einige Sekunden langes Drücken

der Taste "A" bestätigen; das Symbol erlischt und es wird die verbliebene Zeit bis zum Einschreiten der Programmierung "Easy timer" auf dem Bedienfeld angezeigt.

e) Für das Rückgängigmachen der Programmierung die Punkte a),b),c),d) wiederholen, wobei die Stundenzahl auf "00H" eingestellt wird.

TASTATUR-SPERRE

Es ist möglich, die Tastatur der Fernbedienung zu sperren, um zufällige, vom Benutzer unerwünschte Schaltungen zu verhindern. Durch gleichzeitiges Drücken der Tasten A und M leuchtet das Symbol des Schlüssels zur Bestätigung der erfolgten Sperre der Tastatur auf. Um die Tastatur erneut freizugeben, erneut die Tasten A und M gleichzeitig drücken.

ANZEIGE VERBRAUCHTER BATTERIEN

Das Aufleuchten des Symbols der Batterie zeigt an, dass die Batterien im Inneren der Fernbedienung fast verbraucht sind, deren utausch mit drei Batterien des gleichen Typs (Größe AAA 1,5V) vornehmen.

- In der Funkbedienung nicht neue Batterien mit teilweise verbrauchten mischen.

- Nicht verschiedene Marken und Typen mischen, da jede Marke und jeder Typ unterschiedliche Kapazitäten aufweist.

- Nicht herkömmliche mit wieder aufladbaren Batterien mischen.

- Nicht versuchen, Alkali- und Zink-Kohle-Batterien aufzuladen, da sich Zerstörungen und Flüssigkeitsaustritte ereignen könnten.

WARTUNG

Vor der Vornahme jeglicher Wartungsarbeiten, den Heizofen von der Netzversorgung trennen.

Eine regelmäßige Wartung ist für den guten Betrieb des Heizofens grundlegend.

Der Heizofen zeigt auf dem Display eine Meldung „zu hohe Abgase“ oder „Reini/grunKunde“ für den Fall an, dass eine zusätzliche Reinigung erforderlich sein sollte. Dieser Meldung geht der Schriftzug „Tauscher reinigen“ voran.

DIE zumindest JAHRESZEITLICHE MANGELNDE WARTUNG kann schlechten Betrieb verursachen. Eventuelle, durch die mangelnde Wartung verursachte Probleme bewirken den Verfall der Garantie.

HINWEIS: Während der Inbetriebnahme stellt der Händler einen Wert in kg für die verbrauchte Pelletmenge ein, nachdem auf dem Display der Schriftzug "SERVICE UTE" erscheint. Der Pellets-heizofen setzt seinen Betrieb fort, der Endkunde ist jedoch gehalten, die sorgfältige, ihm obliegende Wartung durchzuführen, die oben beschrieben und vom Händler bei der Inbetriebnahme erklärt wird. Um den Schriftzug auf dem Display zu löschen, nach Vornahme der Wartung die Taste Boler mindestens 5 Sekunden lang drücken.

HINWEIS:

• Jede nicht befugte Veränderung ist untersagt
• Stets nur vom Hersteller empfohlene Ersatzteile verwenden
• Die Verwendung von nicht Originalteilen bewirkt den Verfall der Garantie.

TÄGLICHE WARTUNG

Bei abgestelltem, kaltem und vom Netz getrennten Ofen auszuführende Arbeiten.

Die Reinigung muss mithilfe eines Staubsaugers erfolgen (siehe Optionals auf Seite 111), Der ganze Vorgang erfordert nur wenige Minuten am Tag.

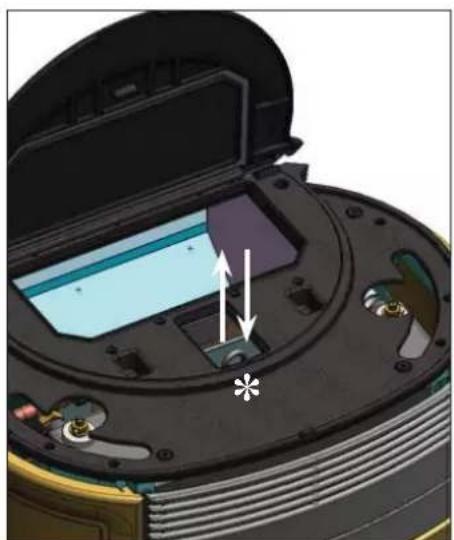

- ES IST UNERLÄSSLICH, EINMALIG TÄGLICH DIE BÜRSTEN (*), MIT DEM MITGELIEFERTEM HANDSCHUH AUCH WÄHREND DES BETRIEBS DES PELLETS-HEIZOFEN ZU BEWEGEN:

• Den Reinigungsstab im oberen Frontteil unter dem Deckel des Behälters (Abb. A) rütteln.
  • Die Tür öffnen, den Brenntiegel (1 - Abb. A) herausnehmen und die Rückstände in die Aschenlade kippen.
• Den Brenntiegel mit dem mitgelieferten Spachtel entkrusten, eventuell verstopfte Ösen reinigen.

• DIE RÜCKSTÄNDE NICHT IN DEN PELLETBEHÄLTER ZURÜCKWERFEN.

• Die Aschenlade herausnehmen (2 - Abb. B) und in einen nicht brennbaren Behälter entleeren (die Asche könnte noch heiße Teile oder Glut enthalten).

- Den Tiegel entfernen und mit dem Metallspachtel entkrusten, etwaige Verstopfungen der Öffnungen auf allen Seiten reinigen.

- Den Brenntiegelraum absaugen, die Kontaktränder des Brenntiegels mit seiner Auflage reinigen.

• Falls erforderlich, die Scheibe reinigen (in kaltem Zustand).

Niemals heiße Asche aufsaugen, dies gefährdet den Staubsauger und bringt die häuslichen Räume in randgefahr.

WÖCHENTLICHE WARTUNG

• Reinigung des Brennraums (mit Bürste) nach Entfernung des eingehakten Rauchableiters (*) (Abb. C).
• Den Pelletbehälter entleeren und dessen Boden absaugen.
  • Das Rohr in der Nähe des Heizwiderstands absaugen.

WARTUNG

JAHRESZEITLICHE WARTUNG (seitens des händlers)

• Allgemeine Innen- und Außenreinigung
• Sorgfältige Reinigung der Wärmetauscherrohre
- Den Pelletbehälter entleeren und dessen Boden absaugen.
- Sorgfältige Reinigung und Entkrusten des Tiegels und des Tiegelraums
- Reinigung der Ventilatoren. Mechanische Kontrolle des Spiels und der Befestigungen
- Reinigung des Rauchkanals (Austausch der Dichtung des Rauchabzugrohrs) und des Raums des Rauchabzugventilators
- Überprüfung des Ausdehnungsgefäßes
- Überprüfung und Reinigung der Umwälzpumpe
- Prüfung der Sonden
- Prüfung und etwaiger Austausch der Uhrenbatterie auf der elektronischen Schaltkarte
- Reinigung, Inspektion und Entkrusten des Raums des Zündwiderstands, eventueller Austausch desselben
- Reinigung/Prüfung des Bedienfelds
- Sichtprüfung der Elektrokabel, der Anschlüsse und des Versorgungskabels
- Reinigung des Pelletbehälters und Überprüfung des Spiels der Einheit Förderschnecke-Getriebemotor
- Überprüfung und etwaiger Austausch der Türdichtung
- Betriebsabnahme, Befüllung der Förderschnecke, Anzünden, 10-minütiger Betrieb und Abschalten.

Bei einem sehr häufigen Gebrauch des Heizofens, wird die Reinigung des Rauchkanals alle 3 Monate empfohlen.

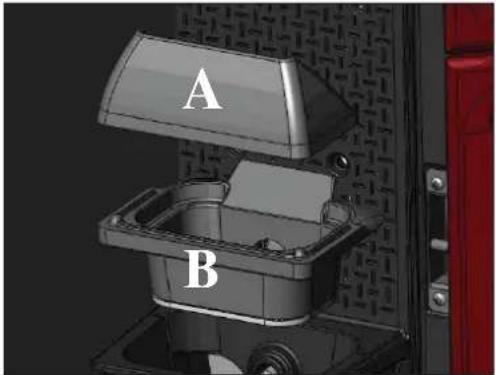

ACHTUNG!!!

Nach der gewöhnlichen Reinigung, kann das NICHT ORDNUNGSGEMÄSSE Aufsetzen des oberen Brenntiegels (A) auf den unteren Brenntiegel (B) den Betrieb des Heizofens beeinträchtigen (Abb. 1). Bevor der Heizofen in Betrieb genommen wird, sicherstellen, dass die Brenntiegel korrekt angeschlossen sind, wie in (Abb. 2) gezeigt und dass sich keine Asche oder Verbrennungsrückstände auf den Rändern befin den.

Wichtiger Hinweis: Reinigen Sie vor dem Gebrauch des Ofens die Brennschale. Andernfalls kann sich plötzlich Gas im Brennraum entzünden und bewirken, dass die Sichtscheibe der Tür platzt.

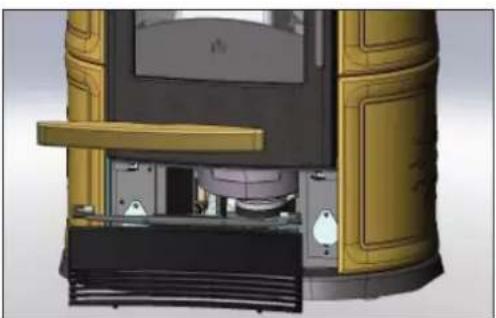

Reinigung des Rauchgasabzugs

- Bei abgeschaltetem und kaltem Ofen die Reinigungsstäbe kräftig rütteln (siehe Seite 106); Die untere vordere Keramikblende durch Abschrauben der beiden Schrauben und anschließend die aus Gusseisen abnehmen (Abb. D); die Rohre auf der linken und rechten Seite öffnen und die Reste absaugen (Abb. E).

Die Menge des Rückstands hängt von der Art des Brennstoffes und der Art der Anlage ab.

Die mangelnde Vornahme dieser Reinigung kann die Blockierung des Ofens verursachen.

NACH DEM VORGANG DEN SILIKON-STOPFEN WIEDER GUT VERSCHLIEßEN.

Im Fall von Störungen hält der HeizOfen automatisch an, indem er den Abstellvorgang ausführt und auf dem Display wird der Grund für die Störung angezeigt (siehe Meldungen weiter unten).

Während der Phase wegen Ausfalls niemals den Netzstecker ziehen.

Für den Fall des erfolgten Ausfalls ist für den erneute Start der HeizOfen erforderlich, dass die Abschaltprozedur (600 Sekunden mit Tonzeichen) abgewartet wird und anschließend die Taste 0/1 drücken.

HeizOfen nicht erneut anstellen, bevor nicht der Grund für den Ausfall festgestellt und der Brenntiegel GEREINIGT UND GELEERT wurde.

MELDUNGEN ETWAIGER AUSFALLURSACHEN UND HINWEISE UND ABHILFEN:

1) Anzeige: PTC H2O\_DEFEKT

Störung: Ausfall wegen defekter oder nicht angeschlossener Temperatursonde.

Maßnahmen: - Anschuss der Sonde an die Schaltkarte überprüfen

- Betrieb mittels Kaltabnahme überprüfen.

2) Anzeige: Problem Abgasgeb.: (greift ein, wenn der Umdrehungssensor des Rauchabzugs eine Störung feststellt).

Störung: Ausschaltung bei Feststellung einer Drehzahstörung des Rauchabzugs

Maßnahmen: • Den Betrieb des Rauchabzugsmotors überprüfen (Verbindung zum Umdrehungssensor) und Steckkarte (Händler).

• Sauberkeit des Rauchabzugs überprüfen
• Die Elektroanlage und die Erdung überprüfen.
- Kontrolle Schaltplan (Händler).

3) Anzeige: FlamAus NoPellet: (greift ein, wenn das Thermoelement eine)

Störung: Erlöschen wegen Temperatursturz der Rauchgase geringere als die eingegebene Rauchgastemperatur feststellt, weil es dies als mangelndes Vorliegen einer Flamme auslegt).

Die Flamme kann erlöscht sein, weil:

- Pellet fehlt

• zuviel Pellet die Flamme erstickt hat
• der Höchsttemperatur-Thermostat eingeschritten ist (sehr selten, greift nur bei zu hoher

Rauchgastemperatur ein) (Händler).

4) Anzeige: Sperre/No Zünd.: (schreitet ein, wenn in einer Höchstzeit von 15 Minuten keine Flamme)

Es sind zwei Fälle zu unterscheiden:

Störung: Abschalten wegen nicht ordnungsgemäßer Rauchgastemperatur in der Zündungsphase.

KEINE Flamme erschienen

Maßnahmen: • Überprüfen:

- Position und Verschmutzungsgrad des Brennkammereinsatzes

• Verbrennungsluft gelangt bis zum Brennkammereinsatz? (Händler).
• Funktionstüchtigkeit des Heizwiderstands
• Raumtemperatur (bei weniger als 3° C ist Esbit erforderlich) und Luftfeuchte
• Feuer versuchsweise mit Esbitwürfel entzünden (Seite 102).

Flamme ist erschienen, aber nach der Meldung "Ar" erscheint die Angabe "AF"

Maßnahmen: • Überprüfen: (nur für Händler)

• Funktionstüchtigkeit des Temperaturfühlers
• unter den Betriebsparametern eingegebene Starttem-peratur.

5) Anzeige: Stromausfall : (dies ist kein Fehler des Heizofens).

Störung: Abschalten wegen fehlenden Stroms

Maßnahmen: • Stromanschluss und Spannungsschwankungen überprüfen.

6) Anzeige: FBdefekt Funkstö : (greift ein, wenn das Thermoelement ausgefallen oder nicht angeschlossen ist).

Störung: Abschalten wegen ausgefallenem oder nicht angeschlossenem Thermoelement

Maßnahmen: • Den Anschluss des Thermoelements an die Schaltkarte überprüfen: Dessen Betrieb bei Abnahme in kaltem Zustand überprüfen (Händler).

7) Anzeige: Lufteintritt überprüfen (die Meldung kann während der Zündung in dem Fall auftreten, in dem während der

anfänglichen Selbstdiagnose der Heizofen einen nicht ordnungsgemäßen Ansaugfluss feststellt; der Heizofen bleibt nicht stehen, sondern meldet einige Minuten lang auf dem Display: „Lufteintritt überprüfen“.

Maßnahmen: • Prüfen, dass keine mechanische Verstopfung der Ansaugung der Verbrennungsluft vorliegt

• Prüfen, dass der Tiegelraum (unter dem Brenntiegel) nicht mit Asche verstopft ist.
• Den Ansaugkreislauf des Heizofens überprüfen und eventuell den Parameter berichtigen (Händler)

MÖGLICHE PROBLEME

8) Anzeige: zu hohe Abgast : (Abschaltung wegen zu hoher Rauchtemperatur)

Störung: Abschalten wegen zu hoher Rauchgastemperatur. Überprüfen (nur für Händler):

• Pellettyp,
  • Störung des Rauchabzugs,
  • verstopfter Rauchkanal
• nicht ordnungsgemäße Installation
  • „Drift“ des Getriebemotors

9) Anzeige: H2O-TEMP.-ALARM: (greift ein, wenn die Messsonde der Wassertemperatur defekt oder nicht angeschlossen ist)

Störung: Ausfall wegen Wassertemperatur höher als 90°C. Ein zu hohe Wassertemperatur kann abhängen von:

• Zu kleine Anlage (vom Händler die Öko-Funktion aktivieren lassen)
• Verschmutzung: Die Wärmetauscherrohre, den Brenntiegel und den Rauchabzug reinigen

10) Anzeige: Problem Luftsen.: greift ein, wenn der Flusssensor einen unzureichenden Fluss der Verbrennungsluft feststellt).

Störung: Erlöschen wegen Unterdruckmangel

- Der Fluss kann unzureichend sein, wenn die Ofenklappe offen steht, bei mangelhafter Abdichtung

- Der Ofenklappe (z. B. Dichtung), falls ein Luftansaug- oder Rauchabzugproblem vorliegt oder der

- Tiegel verstopft ist oder der Flusssensor verschmutzt ist (mit trockener Luft reinigen).

- Ebenfalls die Schwelle des Flusssensors (in den Parametern) überprüfen.

- Der Tiefdruckalarm kann sich auch während der Einschaltphase ereignen, wenn der Rauchabzug

- gegen die technischen Angaben verstößt oder wenn der Rauchabzug und der Schornstein verstopft sind.

11) Anzeig : ALARM, HOHE STROMAUFNAHME: Schreitet ein, wenn eine ungewöhnliche und übermäßige Stromaufnahme des Getriebemotors vorliegt.

Maßnahmen: Betrieb überprüfen (Händler): Getriebemotor - Elektrische Anschlüsse und Elektronik-Karte.

12) Anzeige: ALARM, NIEDRIGE STROMAUFNAHME: Schreitet ein, wenn eine ungewöhnliche und unzureichende Stromaufnahme des Getriebemotors vorliegt.

Maßnahmen: Betrieb überprüfen (Händler): Getriebemotor - Druckmesser - Pelletbehälter-Thermostat - Elektrische Anschlüsse und Elektronik-Karte.

13) Anzeige: "Batterie leerPrüf"

Störung: Das Signal leuchtet auf, obwohl der HeizOfen weiterfunktioniert

Maßnahmen: • Die Notstrombatterie der Platte muss ersetzt werden (Händler).

14) Störung: Das Pellet gelangt NICHT in den Brenntiegel:

• Die Förderschnecke ist leer: Die Förderschnecke mittels des gleichzeitigen Drucks der Tasten +/- befüllen.
• Das Pellet hat sich im Behälter verklemmt: Mit einem Staubsauger den Pelletbehälter absaugen
• Der Getriebemotor ist defekt (auf dem Display wird Fehler angezeigt).
• Der Sicherheits-Thermostat Förderschnecke trennt die Stromversorgung des Getriebemotors:
  Auf Überhitzung überprüfen. Zur Prüfung, Tester einsetzen oder zeitweilig überbrücken
• Der Wasser-Überhitzungs-Sicherheits-Thermostat trennt die Stromversorgung des Getriebemotors:
  Das Vorliegen von Wasser im Heizkessel überprüfen. Für die Rückstellung die auf der linken Seite befindliche Taste nach Entfernen der Schutzkappe drücken.
• Für den Fall, dass die Störung weiterhin vorliegt, sich mit dem Händler in Verbindung setzen.

15) Störung: Bedienfeld abgeschaltet:

Maßnahmen: • Prüfen, ob das Netzkabel angeschlossen ist

- Sicherung prüfen (am Netzkabel)

- Flat-Kabel zum Bedienfeld überprüfen

16) Störung: Funksteuerung funktioniert nicht:

Maßnahmen: • Näher an den Empfänger der HeizOfen

• Die Alkali-Batterien ersetzen.

17) Störung: Wasser nicht warm genug:

Maßnahmen: • Den Wärmetauscher im Inneren des Brennraums säubern

ANMERKUNG

lle Meldungen bleiben solange angezeigt, bis die Taste 0/1 auf der Funksteuerung gedrückt wird.

Es wird empfohlen, der HeizOfen nicht erneut starten zu lassen, bevor nicht die Beseitigung der Störung festgestellt wurde. Es ist wichtig dem Händler die Anzeigen des Displays zu melden.

FAQ

Die Antworten sind hier in zusammenfassender Form aufgeführt; für mehr Details die anderen Seiten des vorliegenden Dokuments zu Raste ziehen.

1) Was muss ich für eine Installation den Pellets-Heizofen vorbereiten?

Rauchabzug von mindestens 80 mm Durchmesser oder eine direkte Verbindung mit dem Freien.

Lufteinlass in den Aufstellungsraum von mindestens 80 cm².

Anschluss des Vorlaufs und des Rücklaufs an die Sammelleitung 3/4" G

Abfl uss in die Kanalisation für das Überdruckventil 3/4" G

Anschluss für Befüllung 34 " G

Anschluss an vorschriftsmäßige Elektroanlage mit Magnet-Thermoschalter 230 V +/- 10%, 50 Hz.

(Die Trennung des Hauptkreises von dem des Nebenkreises berücksichtigen).

2) Kann ich den Pellets-Heizofen ohne Wasser betreiben?

NEIN. Eine Verwendung ohne Wasser gefährdet den Heizöfen.

3) Geben den Pellets-Heizofen Warmluft ab?

NEIN. Der größte Teil der erzeugten Wärme wird auf das Wasser übertragen.

Der Heizofen gibt eine geringe Menge in den Installationsraum in Form von Strahlung durch die Scheibe des Brennraums ab.

4) Kann ich den Vorlauf und den Rücklauf des Pellets-heizofen direkt an einen Heizkörper anschließen?

NEIN. Wie für jeden anderen Heizkessel, muss man sich an eine Sammelleitung anschließen, von der aus das Wasser an die Heizkörper verteilt wird.

5) Liefert der Heizofen auch Brauchwarmwasser?

Es ist möglich, Brauchwarmwasser zu erzeugen, wobei die Leistung des Heizofens und die Wasserleitungsanlage einzuschätzen ist.

6) Kann ich die Rauchgase des Pellet-Heizofens direkt aus der Wand ablassen?

NEIN, der ordnungsgemäß (UNI 10683) ausgeführte Abzug muss den Dachfirst erreichen und jedenfalls ist für einen einwandfreien Betrieb ein senkrechtes Stück von mindestens 1,5 Metern erforderlich; dies, um zu vermeiden, dass im Fall eines Stromausfalls oder bei Wind sich im Installationsraum eine kleine Rauchmenge bildet.

7) Ist ein Lufteinlass im Aufstellungsraum erforderlich?

Ja, für eine Wiederherstellung der vom Heizofen verbrauchten Verbrennungsluft; der Rauchabzugsmotor entnimmt dem Raum Luft, um sie dem Brenntiegel zuzuführen.

8) Was muss ich auf dem Display des Heizöfens eingeben?

Die gewünschte Wassertemperatur; der Heizöfen steuert entsprechend die Leistung, um sie zu erreichen oder beizubehalten. Für kleine Anlagen ist die Einstellung einer Betriebsweise möglich, die das Abstellen und das Einschalten des Heizöfen abhängig von der erreichten Wassertemperatur vorsieht. (sich für die erste Inbetriebnahme an den Händler wenden).

9) Wie oft muss ich den Brenntiegel säubern?

Vor jedem Anzünden bei abgeschaltetem und kalten Heizöfen. NACHDEM DIE WÄRMETAUSCHERROHRE ABGEBÜR-STET und die Rauchabzugssäuberungsstangen gerüttelt wurden. (siehe Seite 106).

10) Muss ich den Pelletbehälter saugen?

Ja, mindestens einmal im Monat und wenn der Heizöfen längere Zeit unbenutzt bleibt.

11) Kann ich außer Pellet anderen Brennstoff verbrennen?

NEIN. Der Heizöfen wurde für die Verbrennung von Pellet von 6 mm Durchmesser gebaut, anderes Material könnte ihn beschädigen.

12) Kann ich den Heizöfen mit einem SMS anstellen?

Ja, wenn der Händler oder ein Elektriker mittels des Anschlusses eines auf Wunsch erhältlichen Kabels (Art.-Nr. 640560) an das auf der Rückseite des Heizöfen befindlichen seriellen Ports einen Telefonwähler installiert hat.

CHECK LIST

Mit dem vollständigen Lesen der technischen Beschreibung zu ergänzen

Aufstellung und Installation

• Inbetriebnahme durch den zugelassenen Händler, der die Garantie ausgestellt hat.
  • Belüftung des Raums
• Der Rauchkanal bzw. Schornstein empfängt nur den Abzug des Heizkessel
• Der Rauchabzug weist auf: höchstens 2 Kurven höchstens 2 Meter in der Waagerechten
  • Die Abzugsrohre sind aus geeignetem Material (rostfreier Stahl empfohlen)
• Bei der Durchquerung von möglichem brennbaren Material (z. B. Holz) wurden alle Brandverhütungsmaßnahmen getroffen
• Ist das beheizbare Raumvolumen angemessen, unter Berücksichtigung der Wirksamkeit der Heizkörper beurteilt worden: Wie viel kW wurden als erforderlich erachtet???
• Die Hydraulikanlage wurde von einem zugelassenen Techniker als entsprechend bescheinigt gemäß Ministerverordnung 37 nach Gesetz 46/90.

Gebrauch

• Das verwendete Pellet (6 mm Durchmesser) ist von guter Qualität und nicht feucht (max. zulässige Feuchtigkeit 8%).
  • Die Reinigungsstangen werden täglich betätigt
  • Die Wärmetauscherrohre und das Innere des Brennraums sind sauber
  • Der Rauchabzug ist sauber.
  • Die Hydraulikanlage wurde entlüftet
• Der (auf dem Manometer abgelesene) Druck beträgt mindestens 1,5 Bar.

DARAN DENKEN, DEN TIEGEL VOR JEDEM ANZÜNDEN ZU SAUGEN Im Fall von gescheiterter Zündung vor dem erneuten Start, den Tiegel leeren.

AUF WUNSCH ERHÄLTLICHES ZUBEHÖR

TELE FONWÄHLER FÜR FERNZÜNDUNG (Art.-Nr. 281900)

Es ist möglich, die Fernzündung zu erhalten, indem ein Telefonwähler mittels des auf Wunsch erhältlichen Kabels (Art.-Nr. 640560) am seriellen Port auf der Rückseite des Ofens durch den Händler angeschlossen wird.

REINIGUNGS-ZUBEHÖR

GlassKamin
(Art.-Nr. 155240)
Für die Reinigung der Keramikscheibe

Eimer des Aschensaugers
ohne Motor (Art.-Nr. 275400)
Für die Reinigung
des Brennraums

BENUTZERHINWEIS

Gemäß Art. 13 der Verordnung Nr. 151 vom 25. Juli 2005 “Durchführung der Richtlinien 2002/95EG und 2002/108 EG, bezüglich der Eindämmung des Gebrauchs von gefährlichen Stoffen in Elektro- und Elektronik-Geräten, sowie bezüglich der Abfallentsorgung”. Das Symbol der durchkreuzten Mülltonne auf dem Gerät oder auf der Verpackung zeigt an, dass das Erzeugnis nach dessen Nutzungsdauer getrennt von anderem Abfall zu entsorgen ist. Der Benutzer hat daher das Gerät bei dessen Lebensende an die zuständigen Sammelstellen der getrennten Müllabfuhr des Elektro- und Elektronik-Abfalls oder dem Händler zum Zeitpunkt des Erwerbs eines neuen Geräts gleicher Art im Verhältnis von eins zu eins zu übergeben.

VA: Automatische lucht afvoerklep

VA: Automatische lucht afvoerklep

Automatische ontsteking

- Falls erforderlich, die Scheibe reinigen (in kaltem Zustand).

ROZMĚRY PLATNÉ PRO VŠECHNY 4 MODELY

VLASTNOSTI
