Rodzaj produktu	Piec na pelety
Marka	Edilkamin
Model	CLASSICA
Paliwo	Granulat drzewny (pelety) Ø 6 mm, max. 40 mm długości, wilgotność ≤ 8%
Wymiary (W x S x G)	95 x 56 x 51 cm (przybliżone)
Waga (z opakowaniem)	151 kg
Zasilanie elektryczne	230 V ~ 50 Hz, średni pobór mocy 120 W, zapłon 320 W
Moc cieplna	Nominalna: 8 kW; Zredukowana: 2,4 kW
Sprawność	Nominalna: 90,1%; Zredukowana: 94,67%
Czas pracy	Od 7 h (nominalna) do 24 h (zredukowana)
Objętość grzewcza	210 m³ (zgodnie z izolacją według ustawy 10/91)
Pojemność zasobnika	15 kg
Średnica wylotu spalin	80 mm (męski)
Średnica wlotu powietrza	40 mm (męski)
Minimalny ciąg	Nominalny: 12 Pa; Zredukowany: 5 Pa
Temperatura spalin	Nominalna: 174 °C; Zredukowana: 81 °C
Urządzenia bezpieczeństwa	Termopara, presostat różnicowy, termostat bezpieczeństwa
Konserwacja	Codziennie: czyszczenie tygla i popielnika; Tygodniowo: czyszczenie górnej części; Miesięcznie: czyszczenie przewodu; Rocznie: przez Autoryzowane Centrum Serwisowe (CAT)
Części zamienne i opcje	Pilot (kod 633280), dialer telefoniczny (kod 762210), kabel szeregowy (kod 640560), rękawica, szpatułka, Glasskamin (kod 155240)
Informacje ogólne	Gwarancja uzależniona od uruchomienia przez autoryzowane CAT. Zgodny z dyrektywami UE 305/2011 i normą EN 14785.

Często zadawane pytania - CLASSICA EDILKAMIN

Jakiego paliwa używać w piecu CLASSICA?

Używaj wyłącznie granulatu drzewnego (peletów) o średnicy 6 mm, maksymalnej długości 40 mm, wilgotności ≤ 8% i wartości opałowej ≥ 4300 kcal/kg. Użycie innych materiałów unieważnia gwarancję.

Jak rozpalić piec?

Naciśnij przycisk Włącz/Wyłącz przez 3 sekundy. Upewnij się, że tygiel jest czysty, a drzwiczki są dobrze zamknięte. Piec przechodzi w fazę automatycznego zapłonu.

Co zrobić, jeśli piec się nie zapala?

Sprawdź, czy tygiel jest opróżniony i czysty. Nie powtarzaj zapłonu bez jego wyczyszczenia. Sprawdź również poziom peletów i czy drzwiczki są dobrze zamknięte. Jeśli problem nadal występuje, skontaktuj się z Autoryzowanym Centrum Serwisowym (CAT).

Jakie odległości bezpieczeństwa należy zachować?

Zachowaj minimalną odległość 20 cm z boków i z tyłu oraz 80 cm z przodu od materiałów łatwopalnych. Obowiązkowy jest zewnętrzny wlot powietrza o powierzchni co najmniej 80 cm².

Jak czyścić szybę pieca?

Czyść szybę na zimno za pomocą specjalnego środka (np. Glasskamin) naniesionego miękką szmatką. Nigdy nie czyść na gorąco.

Jak często przeprowadzać konserwację pieca?

Codziennie: czyść tygiel i opróżniaj szufladę na popiół. Tygodniowo: czyść górną część wewnętrzną. Miesięcznie: czyść kolanko przyłączeniowe. Rocznie: pełna konserwacja przez CAT.

Jakie są najczęstsze kody błędów?

AL1: Black-out (przerwa w zasilaniu). AL2: Uszkodzona sonda spalin. AL3: Zbyt gorące spaliny (zatkany przewód). AL5: Błąd zapłonu (brudny tygiel lub uszkodzona świeca). AL6: Brak peletów. Skonsultuj się z instrukcją w celu rozwiązania.

Czy mogę używać pilota z tym piecem?

Tak, dostępny jest opcjonalny pilot (kod 633280). Ponadto dialer telefoniczny (kod 762210) umożliwia zdalny zapłon przez port szeregowy.

Co zrobić w przypadku pożaru w piecu lub kominie?

Natychmiast odłącz zasilanie elektryczne. Nigdy nie używaj wody; użyj gaśnicy CO₂. Wezwij straż pożarną i zleć sprawdzenie urządzenia przez CAT przed ponownym użyciem.

Jak regulować wentylację?

Naciśnij przycisk Wentylacja na 2 sekundy, przejdź do 'M3 Ustaw wentylator 1', a następnie dostosuj prędkość przyciskami + i -. Możesz wybrać tryb Auto lub prędkość ręczną.

INSTRUKCJA OBSŁUGI CLASSICA EDILKAMIN

PL Instalacja, obsługa i konserwacja

Dziękujemy za wybranie naszego produktu.

Przed rozpoczęciem użytkowania urządzenia prosimy o uważne zapoznanie się z niniejszą instrukcją, co pozwoli na bezpieczne i w pełni satysfakcjonujące wykorzystanie jego możliwości.

W celu otrzymania wszelkich dodatkowych wyjaśnień lub informacji prosimy o kontakt ze SPRZEDAWCĄ, u którego dokonali Państwo zakupu lub odwiedzenia naszej strony www.edilkamin.com pod hasłem AUTORYZOWANE PUNKTY SERWISOWE.

UWAGA

- Po rozpakowaniu produktu należy sprawdzić jego stan, oraz kompletność dostawy (rączka, karta gwarancyjna, rękawica, CD/karta techniczna, łopatka, sole pochłaniające wilgoć).

W przypadku stwierdzenia jakichkolwiek niezgodności należy zwrócić się natychmiast do Sprzedawcy, u którego dokonali Państwo zakupu, i przekazać mu kopię książki gwarancyjnej i dokumentu księgowego potwierdzającego nabycie urządzenia.

- Uruchomienie

Pierwsze uruchomienie musi bezwzględnie zostać wykonane przez Autoryzowany Serwis Techniczny EDILKAMIN (CAT), pod grożbą utraty gwarancji. Uruchomienie polega na, zgodnie z normą UNI 10683, przeprowadzeniu szeregu czynności kontrolnych wykonywanych po zainstalowaniu piecyka, których efektem końcowym jest potwierdzenie prawidłowego działania urządzenia oraz jego zgodności z przepisami.

U sprzedawcy, na stronie www.edilkamin.com lub pod zielonym numerem telefonu otrzymają Państwo informacje o najbliższym punkcie serwisowym.

- nieprawidłowa instalacja, niewłaściwie wykonana wymagana konserwacja oraz niezgodne z przeznaczeniem wykorzystanie produktu zwalniają producenta z wszelkiej odpowiedzialności za powstałe w następstwie szkody.

- numer seryjny, niezbędny dla identyfikacji piecyka, znajduje się:

- na górnej części opakowania,

- w książce gwarancyjnej umieszczonej wewnątrz paleniska,

- na tabliczce znamionowej, umieszczonej na tylnej ściance urządzenia.

Powyższa dokumentacja musi być przechowywana dla celów identyfikacji produktu wraz z dowodem zakupu, którego dane muszą zostać podane w przypadku ewentualnych zapytań o informacje i udostępnione w przypadku ewentualnej wizyty dla celów konserwacji;

- zawartość instrukcji od strony graficznej i geometrycznej ma charakter poglądowy.

Firma EDILKAMIN S.p.A.. z siedzibą w Via Vincenzo Monti 47 - 20123 Milano - Nr NIP 00192220192

Piec na pelet drzewny wymieniony poniżej jest zgodny z Normą UE 305/2011 (CRP) oraz ze zharmonizowaną Norm Europejską EN 14785:2006

PIECE NA PELET, marki ITALIANA CAMINI, o nazwie handlowej CLASSICA

Nr SERYJNY Patrz tabliczka znamionowa Deklaracja osiągów (DoP - EK 067) Patrz tabliczka znamionowa

Ponadto oświadcza, że:

piece na pelet drzewny CLASSICA spełniają wymogi norm europejskich:

2006/95/CE - Dyrektywa Niskich Napięć

2004/108/CE - Dyrektywa Kompatybilności Elektromagnetycznej

EDILKAMIN S.p.A. nie ponosi żadnej odpowiedzialności za nieprawidłowe działanie urządzenia w przypadku wymiany części, montażu i/lub modyfikacji nie przeprowadzonych przez personel EDILKAMIN i bez upoważnienia producenta.

ZASADA DZIAŁANIA

Piecyk CLASSICA został zaprojektowany do wytwarzania gorącego powietrza poprzez spalanie peletu drzewnego, które jest sterowane elektronicznie.

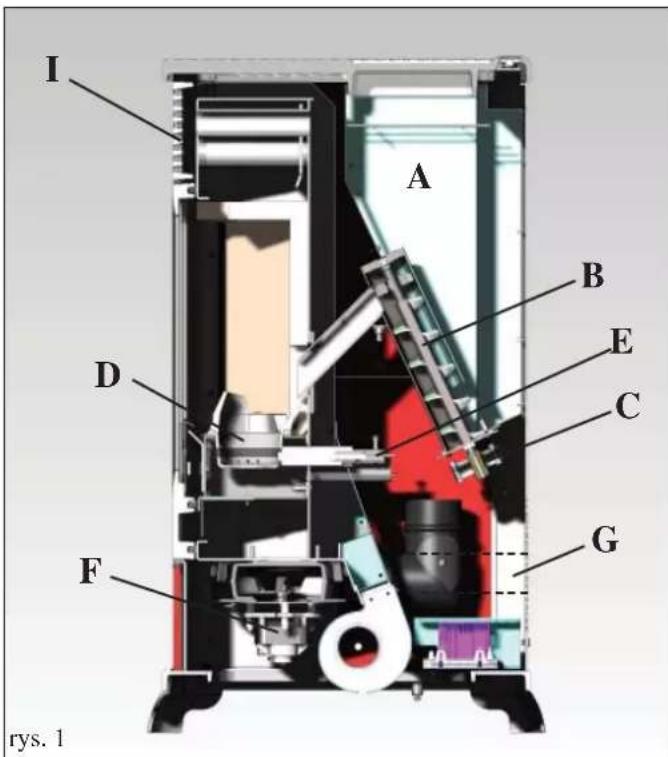

Poniżej zilustrowano jego działanie (litery odnoszą się do rys.1).

Paliwo piecyka (pelet) pobierane jest z zasobnika (A) i, za pośrednictwem podajnika ślimakowego (B), napędzanego przez motoreduktor (C) przenoszone zostaje na palnik (D).

Pelet rozpalany jest strumieniem gorącego powietrza wytworzonego przez zapalarkę elektryczną (E) i zasysanego do wnętrza paleniska dzięki wentylatorowi wyciągu spalin (F).

Powstałe w procesie spalania spaliny usuwane są z paleniska za pośrednictwem tego samego wentylatora (F) i odprowadzane na zewnątrz króćcem (G) znajdującym się w dolnej tylnej części pieca (patrz str. 120).

Palenisko wykonane z wermikulitu jest w przedniej części zamknięte drzwiczkami ze szkła ceramicznego.

Ilość paliwa oraz praca wentylatora odprowadzania spalin i doprowadzenia powietrza do spalania regulowane są za pomocą karty elektronicznej wyposażonej w oprogramowanie pozwalające na uzyskanie optymalnej wydajności procesu spalania oraz niskich emisji pyłów.

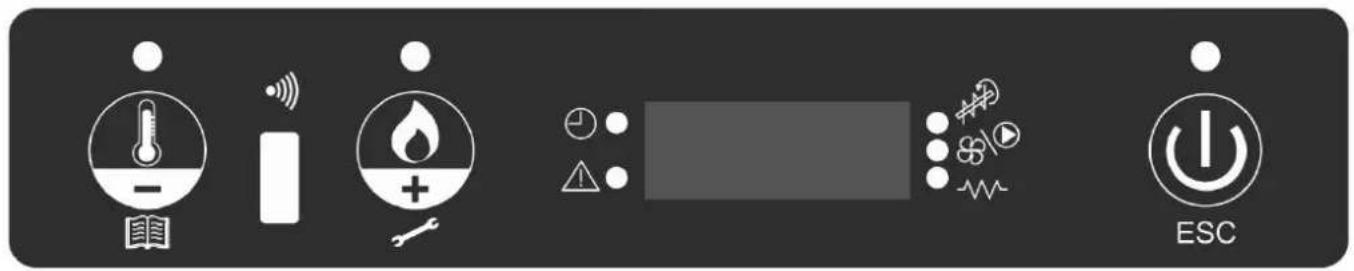

Główne fazy pracy moga być sterowane z panelu synoptycznego lub za pomocą opcjonalnego pilota.

Piecyk wyposażony jest w port szeregowy do którego przy użyciu opcjonalnego przewodu (kod 640560) można podłączyć zewnętrzne urządzenia zdalnego załączania piecyka (programowalny termostat czasowy, itp.).

Ceramiczna obudowa korpusu dostępna jest w trzech wersjach kolorystycznych: bordowej, jasno brązowej lub beżowej.

I A B D E C F G rys. 1

INFORMACJE DOTYCZĄCE BEZPIECZENSTWA

Gorące powietrze jest oddawane do otoczenia w którym zainstalowano piecyk poprzez kratkę (I) umieszczoną w górnej frontowej części piecyka. Ciepło jest oddawane do otoczenia także przez promieniowanie.

- Urządzenie nie może być obsługiwane przez osoby, w tym dzieci, których zdolności fizyczne, sensoryczne lub umysłowe są obniżone. Dzieci muszą być nadzorowane, aby nie bawiły się urządzeniem.

- Jedyne zagrożenia, jakie powstać mogą w skutek użytkowania urządzenia wynikać mogą z nieprzestrzegania zasad instalacji oraz z bezpośredniego kontaktu z wewnętrznymi częściami elektrycznymi, które są pod napięciem, z kontaktu z ogniem, nagrzanymi elementami piecyka (szyba, przewody, odprowadzenie gorącego powietrza), wprowadzenia do paleniska niedozwolonych substancji, użycia niewłaściwego paliwa, nieprawidłowej konserwacji lub częstego naciskania przycisku uruchamiania bez uprzedniego wyczyszczenia pale-niska.

- W razie awarii któregoś z istotnych komponentów zadziała układ zabezpieczający i wyłączyć urządzenie – nie należy interweniować w takich przypadkach, lecz pozwolić by wyłączyć się automatycznie.

- Aby piecyk mógł działać prawidłowo należy ściśle przestrzegać instrukcji podanych w niniejszej publikacji.

- Gdy piecyk pracuje drzwiczki muszą być zamknięte: proces spalania jest sterowany automatycznie i nie ma konieczności wykonywania żadnych dodatkowych czynności.

- Używać jako paliwa wyłącznie najlepszej jakości certyfikowanego peletu drzewnego o śr. 6 mm.

- W żadnym wypadku nie wprowadzać do paleniska i do zasobnika żadnych innych przedmiotów i substancji poza peletem.

- Do czyszczenia kanału spalinowego (odcinka kanału, który łączy otwór odprowadzenia spalin z piecyka z przewodem kominowym) nie wolno stosować produktów palnych.

- Palenisko i zasobnik czyścić wyłącznie odkurzaczem NA ZIMNO

- Szybę należy czyścić NA ZIMNO przeznaczonymi do tego produktami i szmatką (np. Glasskamin firmy Edilkamin).

- Upewnić się, że piecyk zostanie ustawiony i uruchomiony przez serwis firmy Edilkamin, zgodnie ze wskazaniami zawartymi w niniejszej karcie produktowej. Jest to warunek niezbędny dla aktywacji gwarancji.

- Podczas pracy piecyka przewody odprowadzające oraz drzwiczki nagrzewają się do wysokich temperatur (nie dotykać ich bez użycia odpowiedniej rękawicy).

- Nie należy pozostawiać w bezpośredniej bliskości pieca przedmiotów nieodpornych na działanie wysokich temperatur.

- NIGDY nie używać paliw płynnych do rozpalenia pieca lub podsycenie ognia

- Nie zasłaniać otworów wentylacyjnych w pomieszczeniu gdzie piecyk pracuje, ani otworów doprowadzających powietrze do samego piecyka.

- Nie doprowadzać do zamoczenia urządzenia, nie zbliżać się do części pod napięciem z mokrymi dłońmi.

- Nie zakładać redukcji na przewody odprowadzania spalin.

- Piecyk można zainstalować wyłącznie w pomieszczeniach spełniających wymogi przeciwpożarowe, oraz posiadających wszelkie wymagane do instalacji i funkcjonowania pieca parametry (doprowadzenia i odprowadzenia).

- W razie konieczności wykonania czyszczenia obwodu spalinowego należy wyjąć okładzinę z wermikulitu usuwając odpowiednie kotwy.

- W RAZIE NIEPOWODZENIA PODCZAS PIERWSZE-GO ROZPALENIA NIE POWTARZAC ROZPALENIA PRZED OPROŻNIENIEM PALNIKA

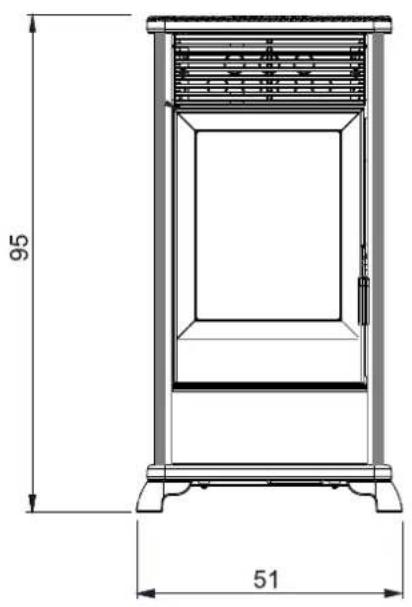

PRZÓD

95 51

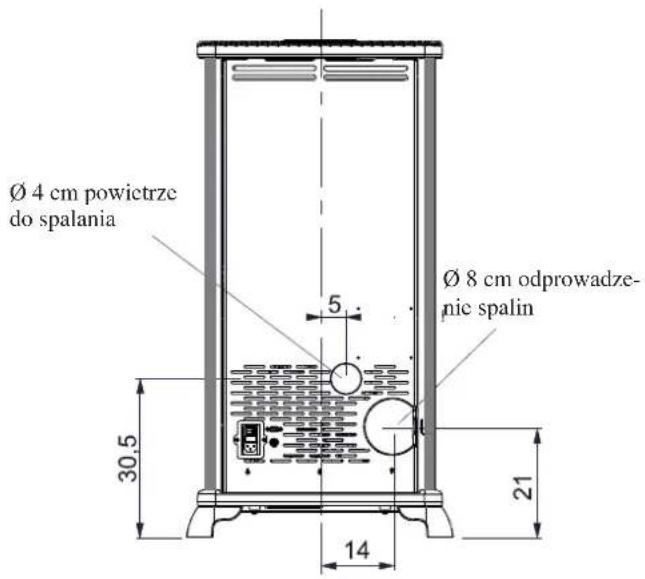

TYL

Ø 4 cm powietrze do spalania Ø 8 cm odprowadze- nie spalin 30,5 14 21

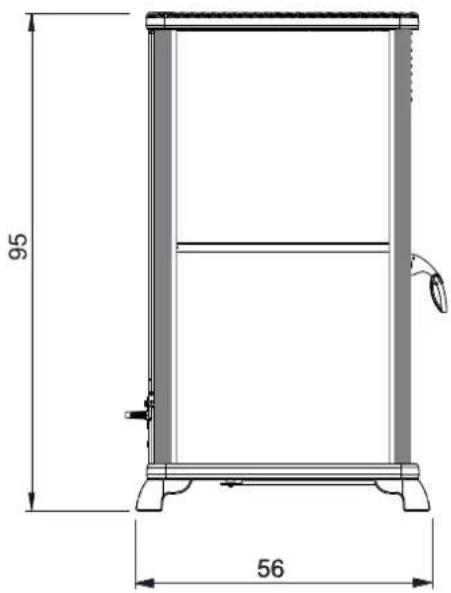

BOK RZUT

Na wyjściu szeregowym RS232 przy użyciu odpowiedniego przewodu (kod 640560) autoryzowany serwis może zainstalować opcjonalne urządzenia dla zdalnego sterowania załączeniami i wygaszeniami piecyka, np. sterownik telefoniczny, termostat pokojowy. Wyjście szeregowe znajduje się z wewnątrz, na tylnej stronie piecyka.

BATERIA PODTRZYMUJĄCA

Na płycie elektronicznej znajduje się bateria podtrzymująca pamięć sterownika (typ CR 2032 o poj. 3 Volt).

Sygnalizacja jej wyczerpania jest konsekwencją normalnego zużywania się (nie jest uznawane za wadę produktu).

Bliższych informacji może udzielić Państwu personel techniczny dokonujący pierwszego uruchomienia piecyka.

URZĄDZENIA ZABEZPIECZAJĄCE

• TERMOPARA:

znajdująca się na odprowadzeniu spalin, odczytuje ich temperaturę.

Zależnie od wprowadzonych parametrów steruje fazami rozpalania, pracy i wygaszania.

• PRESOSTAT RÓŻNICOWY:

znajduje się w strefie wyciągu spalin, interweniuje gdy wykryje problem z podciśnieniem w obwodzie spalin (np. zapchany przewód spalinowy).

• TERMOSTAT BEZPIECZEŃSTWA:

Do jego zadziałania dochodzi kiedy temperatura wewnątrz piecyka jest zbyt wysoka. Blokuje załadunek peletu i powoduje wygaszenie piecyka.

CECHY TECHNICZNE

CECHY TERMOTECHNICZNE w myśl normy EN 14785
	Moc znamionowa Moc zredukowana
Moc termiczna 8 2,4 kW
Sprawność 90,1 94,67 %
Emisja CO 13% O_2	0,019	0,035	%
Temperatura spalin	174	81	°C
Zużycie paliwa	1,8	0,5	kg/h
Pojemność zasobnika	15		kg
Minimalny ciąg	12 - 5	10 - 3	Pa
Czas niezależnej pracy	7	24	ore
Ogrzewana kubatura *	210		m^3
Średnica przewodu spalinowego (końc. męska)	80		mm
Średnica przewodu poboru powietrza (końc. męska)	40		mm
Waga z opakowaniem	151		kg

DANE TECHNICZNE DO ZWYMIAROWANIA PRZEWODU SPALINOWEGO
	Moc znamionowa Moc zredukowana
Moc termiczna 8 2,4 kW
Temperatura na wyjściu spalin	209	97	°C
Minimalny ciąg	0 - 5		Pa
Przepływ spalin	5,4	2,4	g/s

*Ogrzewaną kubaturę obliczono z założeniem odpowiedniej izolacji budynku i zapotrzebowaniu cieplnym 33 Kcal/m³ na godz.
*Należy wziąć również pod uwagę usytuowanie pieca w pomieszczeniu do ogrzania.

PARAMETRY ELEKTRYCZNE
Zasilanie 230Vac +/- 10% 50 Hz
Średnia pochłaniana moc 120	W
Moc pochłanianna podczas rozpalania 320 W
Zabezpieczenie karty sterującej* Bezpiecznik 2AT, 250	Vac

UWAGA:

1) należy wziąć pod uwagę, że urządzenia zewnętrzne mogą powodować zakłócenia działania karty elektronicznej piecyka. 2) uwaga: interwencje na komponentach znajdujących się pod napięciem, konserwacje i/lub kontrole muszą być wyko- nywane przez wykwalifi kowany personel.

(Przed wykonaniem jakiejkolwiek czynności konserwacji należy odłączyć piecyk od zasilania elektrycznego).

Powyższe dane są orientacyjne.

EDILKAMIN zastrzega sobie prawo do wprowadzania, bez uprzedzenia, zmian mających na celu polepszenie wydajności.

Jeżeli w instrukcji nie jest określone inaczej, należy postępować wg lokalnych przepisów obowiązujących w kraju instalacji.

W przypadku instalacji w budynkach wielorodzinnych, należy poprosić o zgodę administrację budynku.

SPRAWDZENIE KOMPATYBILNOŚCI Z INNYMI URZĄDZENIAMI

NIE należy instalować piecyka na pelet w pomieszczeniach, gdzie pracują już urządzenia grzewcze na gaz typu B (np. kotły gazowe, piecyki lub urządzenia z okapem wyciągowym) ponieważ mogłyby powodowa podciśnienie w pomieszczeniu zakłócając działanie tych urządzeń lub samego piecyka.

SPRAWDZENIE PODŁĄCZENIA ELEKTRYCZNEGO (wtyczkę podłączać w łatwo dostępnym miejscu)

Piecyk dostarczany jest wraz z przewodem zasilającym, którego wtyczkę należy podłączyć do gniazda 230V 50 Hz, najlepiej wyposażonego w wyłącznik elektromagnetyczny. W przypadku, gdy wtyczka znajduje się w miejscu trudno dostępnym Klient powinien umieścić przed piecykiem urządzenie odcinające zasilanie (wyłącznik).

Skoki napięcia powyżej 10% mogą negatywnie wpływać na pracę piecyka.

Instalacja elektryczna musi być prawidłowo wykonana, należy przede wszystkim sprawdzić sprawność obwodu uziemienia. Linię zasilającą wykonać z przewodu o przekroju odpowiadającym mocy urządzenia.

Niesprawne działanie obwodu uziemienia może być powodem złego funkcjonowania piecyka, za które Edilkamin nie ponosi żadnej odpowiedzialności.

ODLEGŁOŚCI BEZPIECZNE ZE WZGLEĐU NA PRZE- PISY PRZECIWPOŻAROWE

Piecyk musi być zainstalowany z zachowaniem następujących warunków:

- minimalna odległość z boków i z tyłu od materiałów niepalnych - 20 cm

- przed piecykiem nie moga się znajdować materiały łatwopalne w odległości mniejszej niż 80 cm.

Jeśli zachowanie tych odległości nie będzie możliwe, należy użyć odpowiednich zabezpieczeń techniczno-budowlanych aby uniknąć ryzyka pożaru. W przypadku podłączenia do ściany z drewna lub innego palnego materiału konieczne jest zaizolowanie rury odprowadzającej spaliny

DOPROWADZENIE POWIETRZA

Do pomieszczenia, w którym ma być zainstalowany piecyk od tyłu urządzenia musi zostać doprowadzone z zewnątrz kanałem wentylacyjnym o przekroju co najmniej 80 cm², powietrze niezbędne do spalania.

W takim przypadku NIE można dostawić pieca całkowicie do ściany.

Alternatywnie można doprowadzić powietrze bezpośrednio do piecaprzez przedłużenie stalową rurą o średnicy 4 cm podłączoną do otworu z tyłu piecyka. Rura nie może być dłuża niż 1 m i nie może posiadać kolan. Wzdłuż przewodu poboru powietrza należy zapewnić wolną przestrzeń o przekroju min. 12cm². Zewnętrzny końcowy odcinek musi być zakończony kolanem 90° do dołu lub osłoną chronicą przed wiatrem oraz siatką przeciw owadom, która jednak nie zredukuje przekroju przelotowego poniżej 12 cm².

ODPROWADZENIE SPALIN

Piecyk musi posiadać własny system odprowadzania (nie wolno korzystać z kanału spalinowego, do którego podłączone są inne urządzenia).

Spaliny są odprowadzane przez króciec o średnicy 8 cm znajdujący się z tyłu piecyka.

Spaliny z piecyka odprowadzamy na zewnątrz za pomocą przewodów stalowych posiadających certyfikat EN 1856. Rurę należy hermetycznie uszczelnić. Do uszczelnienia i ewentualnej izolacji użyć materiałów odpornych na wysokie temperatury (silikon lub masa odporna na wysokie temperatury). Jedyny dozwolony odcinek poziomy może mieć długość do 2 m. Maksymalnie 3 kolana (max 90°). Jeżeli nie podłączamy odprowadzenia spalin do przewodu kominowego, należy wykonać odcinek pionowy o długości przynajmniej 150 cm, zakończony parasolem chroniącym przed wiatrem (patrz UNI10683). W przypadku kanału zewnętrznego należy go odpowiednio zaizolować. Jeżeli przewód spalinowy wchodzi do przewodu kominowego, musi on być przystosowany do spalin pochodzących ze spalania paliw stałych, a jeśli jego średnica przekracza 150 mm należy wprowadzić do wewnątrz wkład rurowy o odpowiedniej średnicy i z odpowiednich materiałów (np. stal ∅ 80 mm). Wszystkie odcinki przewodu spalinowego muszą być dostępne celem kontroli drożności. Kominy i przewody spalinowe, do których podłączone są urządzenia na paliwo stałe muszą być czyszczone przynajmniej raz w roku (sprawdzić czy istnieją odpowiednie normy w tym zakresie w kraju użytkowania piecyka). Brak regularnej kontroli i czyszczenia zwiększa prawdopodobieństwo wystąpienia pożaru w kominie. W przypadku jego wystąpienia należy postępować następująco: nie gasić pożaru wodą; opróżnić zasobnik peletu. Przed ponownym uruchomieniem urządzenia skontaktować się z wyspecjalizowanym personelem.

Piecyk jest przeznaczony do użytkowania w każdych warunkach klimatycznych. W przypadku szczególnych warunków np. silnego wiatru moga zadziałać systemy zabezpieczające powodujące wyłączenie piecyka. W takim przypadku nie włączać urządzenia z wyłączonymi zabezpieczeniami, jeśli problem nadal występuje wezwać serwis producenta.

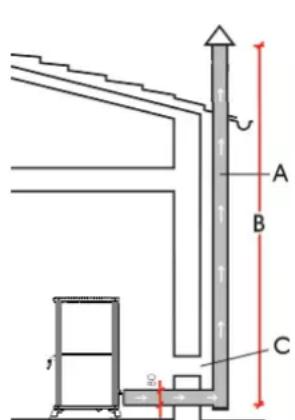

PRZYKŁADY

Rys. 1

Rys.

A: kanał spalinowy stalowy izolowany
B: minimalna wysokość 1,5 m, ale zawsze ponad poziom kalenicy C-E: doprowadzenia powietrza z zewnątrz (min. 80cm² przekroju efektywnego)
D: stalowy wkład wewnątrz istniejącego murowanego przewodu kominowego.

KOMIN

Podstawowe parametry jakie musi spełniać to:

• wewnętrzny przekrój u podstawy musi odpowiadać przekrojowi przewodu kominowego;
• przekrój wylotu nie może być mniejszy niż dwukrotność przekroju przewodu kominowego;
• umiejscowienie na wolnej przestrzeni, ponad szczytem dachu i poza strefami odpływu.

INSTALACJA

CLASSICA posiada odprowadzenie spalin z tyłu piecyka lub do góry.

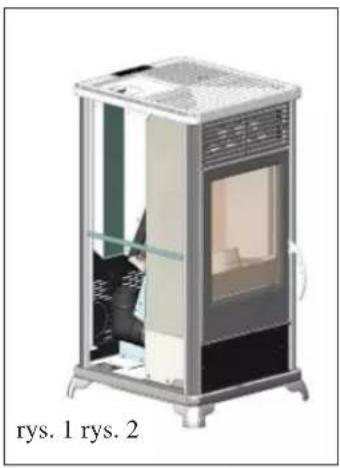

Na rys. 1 pokazano piecyk w stanie w jakim się znajduje po rozpakowaniu.

Aby umożliwiać podłączenie odprowadzenia spalin z tyłu pieca należy usunąć kolano przyłączeniowe.

Żeby umożliwiać odprowadzenie spalin do góry należy:

Zdjąć żeliwną płytę górną (A - rys. 2)

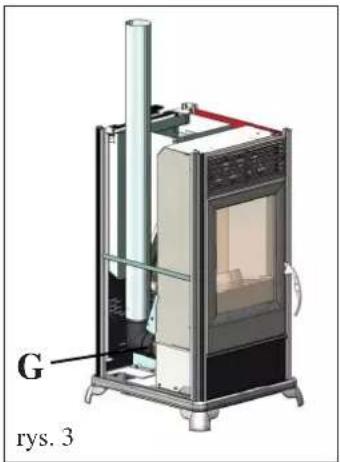

G rys. 3

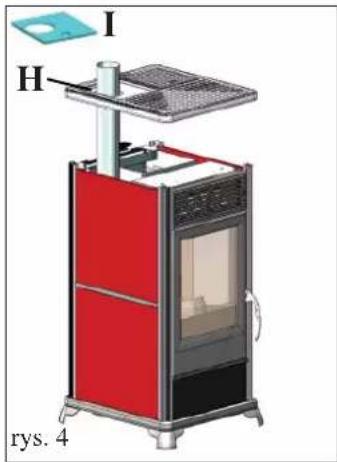

I H rys. 4

Zamontować kolano przyłączeniowe za pomocą dostarczonej opaski, na króćcu ślimaka spalinowego (G - rys. 3).

PO ZAKOŃCZENIU OPERACJI PODŁĄCZANIA RURY ODPROWADZAJĄCEJ SPALINY DO PRZEWODU KOMINOWEGO ZAMONTOWAĆ CERAMICZNE OKŁADZINY BOKÓW PIECYKA, W SPOSÓB OPI-SANY NA NASTĘPNEJ STRONIE.

Zdjąć lewą żeliwną pokrywę z góry piecyka (H - rys. 4) i zastąpić ją pokrywą do stosowan do odprowadzenia spalin do góry (I - rys. 4) dostarczan z piecykiem aby umożliwiać przeprowadzenie rury.

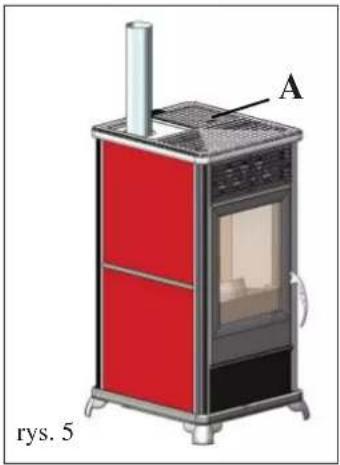

Przed ponownym założeniem żeliwnego topu (A - rys. 5) zdemontowanego wcześniej, wykonać montaż obudowy ceramicznej w sposób opisany na następnej stronie.

MONTAŻ OBUDOWY

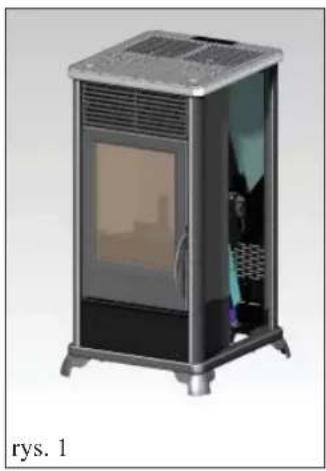

Na tej ilustracji pokazano piecyk w stanie w jakim się znajduje po rozpakowaniu.

Niżej wymienione elementy są natomiast pakowane osobno.

• 1 dolny front ceramiczny (E - rys. 5)
• 4 boczne płyty ceramiczne (F - rys. 6)
• 2 profi le aluminiowe (P - rys. 6)

Montaż wykonać w następujący sposób:

Rys. 2

Usunąć żeliwną płyte górną (A) po wykręceniu czterech śrub mocujących.

Rys. 3

Wysunąć prawy przedni profil (B) z jego uchwytu.

Nakleić uszczelkę 15x5 na suport ceramicznego frontu (C).

Rys. 4

Odkręcić jedną z dwóch dolnych blaszek centrujących (D).

Rys. 5

Wsunąć dolny ceramiczny front (E) w jego uchwyt.

Zamontować z powrotem wcześniej zdemontowaną blaszkę centrującą i przedni prawy profil.

Rys. 6

Wsunąć boczne płyty ceramiczne (F) w odpowiednie prowadnice.

Między jedną a drugą płytką umieścić aluminiowy profil (P).

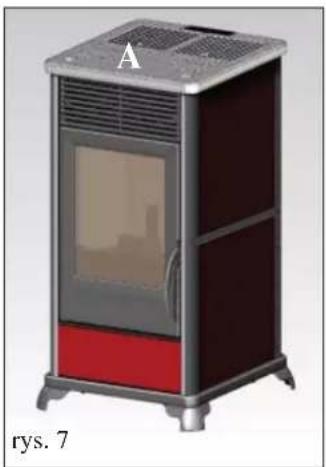

Rys. 7

Umieścić na miejscu zdemontowaną wcześniej żeliwną płytę górną (A - rys. 2).

UWAGA:

Na wypadek wibracji dostarczana jest samoprzylepna uszczelka 8x1 którą umieszcza się między profilami a bocznymi płytkami ceramicznymi

Uruchomienie, pierwze rozpalenie i odbiór techniczny musza być wykonane przez autoryzowany serwis techniczny Edilkamin (CAT) zgodnie z normą UNI 10683.

Powyższa norma określa operacje kontrolne, które należy wykonać w celu upewnienia się, że system działa prawidłowo.

Autoryzowany serwis techniczny wykona także regulację piecyka odpowiednio do rodzaju peletu oraz warunków instalacji, uruchamiając tym samy bieg gwarancji.

Brak wykonania pierwszego rozpalenia przez autoryzowany serwi techniczny uniemożliwia uruchomienie gwarancji.

Szczegółowe informacje znajdą Państwo na stronie www.edilkamin.com

Przy kilku pierwszych rozpaleniach może pojawić się nie-przyjemny zapach farby, który w krótkim czasie zanika.

Zanim piecyk zostanie uruchomiony, należy upewnić się, czy:

==> instalacja została wykonana prawidłowo

==> zasilanie elektryczne jest prawidłowe

==> drzwiczki są zamknięte i szczelne

==> palnik jest czysty

==> wyświetlacz jest w stanie czuwania – stand-by (miga wskazanie daty, mocy lub temperatury).

ZALADUNEK PELETU DO ZASOBNIKA

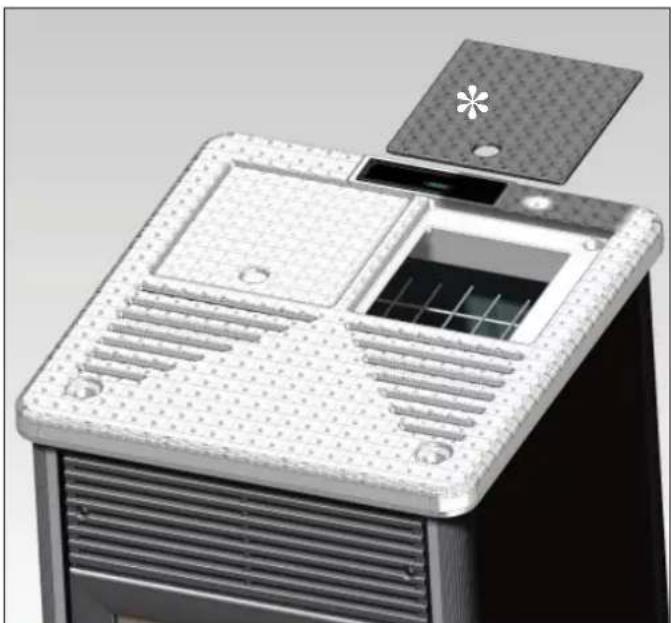

aby uzyskać dostęp do zasobnika należy zdjąć prawą żeliwną pokrywę* (rys 1).

UWAGA

Do napełniania zasobnika pracującego piecyka należy użyć rękawicy dostarczonej wraz z urządzeniem. Piecyk nagrze-wa się podczas pracy.

Uwagi odnośnie paliwa.

Piecyk CLASSICA został zaprojektowany i zaprogramowany do spalania peletu drzewnego o średnicy około 6 mm.

Pelet jest paliwem w formie cylindrycznego granulatu, uzyskiwanym w wyniku procesu wysokociśnieniowego prasowania odpadów drzewnych, bez zastosowania dodatkowych substancji klejących lub innych materiałów.

Sprzedawany jest zazwyczaj w workach o wadze 15 kg.

Aby zapewnić prawidłową pracę piecyka NIE WOLNO spalać w nim innych materiałów poza peletem.

Stwierdzenie wykorzystania w palenisku innych materiałów niż pelet (także drewna), co możliwe jest w wyniku badań laboratoryjnych, powoduje całkowitą utratę gwarancji na przedmiotowe urządzenie.

Firma EdilKamin zaprojektowała, przetestowała i zaprogramowała swoje produkty, aby gwarantowały one najlepszą wydajność przy opalaniu peletem o następujących parametrach:

średnica: 6 milimetrów

maksymalna długość: 40 mm

maksymalna wilgotność: 8 %

kaloryczność: co najmniej 4300 kcal/kg

Korzystanie z granulatu o innych parametrach powoduje konieczność przeprogramowania piecyka, analogicznego do tego wykonywanego przez serwis w trakcie pierwszego uruchomienia.

Opalanie nieodpowiednim peletem może prowadzić ponadło do: zmniejszenia sprawności, nieprawidłowości w funkcjonowaniu, zapychania się urządzenia, zabrudzenia szyby, niepełnego spalania, itp.

Prosta ocena peletu może zostać przeprowadzona wizualnie: Pelet dobrej jakości: gładki, równej długości, zbity.

Pelet nieodpowiedni: popękany na długości i szerokości, niedostatecznie zbity, nierównej długości, z obecnością ciał obcych.

INSTRUKCJE UŻYTKOWANIA

PANEL SYNOPTYCZNY

klawisz dla ustawienia żądnej temperatury otoczenia w pomieszczeniu lub służący do wejścia do menu

klawisz do ustawienia mocy piecyka

klawisz włączenia / wygaszenia lub zatwierdzenia / wyjścia z menu

wskazuje, iż został ustawiony programator czasowy automatycznych załączeń w wyznaczonym czasie

sygnalizuje stan alarmowy

sygnalizuje działanie motoreduktora podawania peletu

sygnalizuje działanie wentylatora

sygnalizuje działanie zapalarki

OPIS MENU

- Aby przejść do menu należy wcisnąć na około 2 sekundy

klawisz

(aż zgaśnie dioda).

Po wciśnięciu klawisza lub klawisza możemy przewijać następujące menu:

M1	Ustawianie zegara
M2	Ustawianie sterow. Czasowego
M3	Reg went 1
M4	(NIE POJAWIA SIE na ekranie w tym modelu)
M5	Język
M6	Stand-by
M7	Załadunek ślimaka
M8	Stan pieca
M9	Ustawienia techniczne (CAT)
MA	Typ peletu (CAT)
Mb	Wyjście

- Aby potwierdzić wejście do wybranego menu należy wcisnąć

klawisz

- Aby wrócić do poprzedniego menu weisnąć na około 3

sekundy klawisz.

- Aby wyjść z menu wcisnąć na około 6 sekund klawisz

WŁĄCZANIE/WYGASZANIE

Aby włączyć/wygasić piecyk należy wcisnąć na około 3

sekundy klawisz

dioda zapalona

piecyk działa

dioda migająca

piecyk w trakcie wygaszania lub w stanie alarmu

dioda zgaszona

piecyk wyłączony

DZIAŁANIE

Piecyk może funkcjonować w dwóch trybach:

- REÇZNYM:

W trybie RĘCZNYM ustawia się moc, z jaką ma pracować piecyk niezależnie od temperatury pomieszczenia, w którym jest on zainstalowany.

Aby wybrać tryb działania RĘCZNY należy wcisnąć klawisz

(zapali się dioda).

Wciskając klawisz możemy zwiększać temperaturę do chwili aż na wyświetlaczu pojawi się napis 'MAN' (powyżej 40o).

- AUTOMATYCZNYM:

W trybie AUTOMATYCZNYM można ustawić temperaturę docelową jaką chcemy uzyskać w pomieszczeniu, w którym zainstalowany jest piecyk. Piecyk po osiągnięciu żądanej temperatury w pomieszczeniu (SET TEMPERATURA AMBIENTE) samodzielnie dokona modulacji i przejdzie na minimalną moc roboczą.

Aby ustawić żadaną temperaturę w pomieszczeniu wcisnąć

pali się dioda), wyświetlona zostanie tempera

tura bieżąca w danej chwili; przy użyciu klawisza

klawisza można zmieniać temperaturę aż do uzyskania wartości żądanej.

Siła nadmuchu jest zawsze powiązana z używaną mocą i nie można jej zmienić.

INSTRUKCJE UŻYTKOWANIA

REGULACJA NAWIEWU

Ta funkcja umożliwia sterowanie prędkością wentylatora nawiewu.

Można ustawić tryb AUTO, który automatycznie ustawia prędkość nawiewu w zalezności od mocy pieca lub można ustawić prędkość nawiewu odpowiednio do żądanej ilości gorącego powietrza lub poziomu hałasu.

Zeby aktywować funkcję, należy wcisnąć na 2 sekundy klawisz 📄, następnie wciskać klawisz 🌱 aż na wyświetlaczu pojawi się napis “M3 Reg vent 1”.

Wcisnąć klawisz 🚪 aby ustawić żądaną prędkość wentylatora używając klawiszy 🚫 i 🚪.

Aby potwierdzić wybór należy wcisnąć klawisz

NAPEŁNIANIE ŚLIMAKA (tylko w przypadku całkowitego opróżnienia zasobnika peletu)

Aby napełnić ślimak należy wejść w MENU, wcisnąć na około 2 sekundy klawisz 🚠️, następnie wciskać klawisz 🚠️ do chwili aż na wyświetlaczu pojawi się napis „M5 primo carico” („M5 pierwszy załadunek”).

Wcisnąć klawisz 📋 aby potwierdzić a następnie wcisnąć klawisz 🌐 aby uaktywnić funkcję. Czynność tę należy wykonywać wyłącznie przy wygaszonym i całkowicie zimnym piecyku.

Uwaga: podczas tej fazy pozostanie włączony wentylator odciągowy spalin

FUNKCJA STAND-BY

Uaktywnienie tej funkcji powoduje wygaszenie piecyka po przekroczeniu o 0,5oC żądanej temperatury pomieszczenia, po ustalonym z góry czasie 10 minut (możliwość modyfikacji ustawień przez autoryzowany serwis w fazie instalacji).

Na wyświetlaczu pojawi się napis „GO STBY” wskazując ile minut pozostało do wygaszenia.

Funkcja ta dostępna jest zarówno w trybie AUTOMATYCZNYM lub RĘCZNYM jak i w przypadku podłączenia zewnętrznego termostatu.

W chwili, gdy temperatura w pomieszczeniu obniży się o 2oC poniżej ustawionego progu piecyk załączy się ponownie (możliwość modyfikacji ustawień przez autoryzowany serwis w fazie instalacji).

Aby uaktywnić tę funkcję należy wcisnąć na około 3 sekundy klawisz na wyświetlaczu pojawi się napis „M1 set orologio”

(„M1 Ustawienia zegara”), należy wciskać klawisz do chwili aż na wyświetlaczu pojawi się napis „M4 stand by”, aby zatwierdzić weisnąć klawisz

Wcisnąć klawisz aby wybrać „ON” i aby zatwierdzić wybór wcisnąć klawisz

Aby wyjść z menu „M4 stand by” należy wcisnąć na około 6 sekund klawisz

USTAWIANIE GODZINY I DATY

Wcisnąć na około 2 sekundy klawisz na wyświetlaczu pojawi się napis „M1 set orologio” („M1 Ustawienia zegara”), aby zatwierdzić należy wcisnąć klawisz

Pojawią się w kolejności następujące dane: Dzień tygodnia (giorno della settimana), godzina (ora), minuty, dzień (giorno), miesiąc (mese), rok (anno), które można ustawić poprzez nacisnięcie klawisza lub klawisza

Aby zatwierdzić wcisnąć klawisz Aby wyjść z menu „M1 set orologio” („M1 Ustawienia zegara”) należy wcisnąć na około 6 sekund klawisz

TERMOSTAT POKOJOWY / ZEWNETRZNY

Termostat zewnętrzny można podłączyć przy użyciu niebieskiego przewodu (element opcjonalny) do portu szeregowego znajdującego się na tylnej ściance piecyka, w ten sposób, że czysty styk pozostaje normalnie otwarty:

- Styk otwarty = Temperatura w pomieszczeniu została osiągnięta - Styk zamknięty = Temperatura w pomieszczeniu nie została osiągnięta

Aby wybrać tryb ‘T-E’ (termostat pokojowy) wcisnąć klawisz zapali się dioda). Wciskając klawisz zmniejszamy temperaturę do chwili aż na wyświetlaczu pojawi się napis „T-E” (termostat pokojowy) (ponizej 6o).

Uwaga: W przypadku gdy piecyk jest wyłączony termostat zewnętrzny nie może w żaden sposób zainicjować włączenia lub wygaszenia piecyka.

W przypadku gdy chcemy wygasić lub włączyć piecyk poza godzinami ustawionymi w programatorze lub ustawieniami „T-E”

termostatu pokojowego) należy zawsze użyć przycisku

INSTRUKCJE UŻYTKOWANIA

PROGRAMATOR DZIENNY / TYGODNIOWY

Istnieje możliwość ustawienia 3 niezależnych programów pracy: dzienny, tygodniowy i weekendowy, które z kolei można kombinować ze sobą według własnych potrzeb. Pory załączenia i wyłączenia reguluje się w odstępach 10 minutowych.

Należy wcisnąć na około 2 sekundy klawisz na wyświetlaczu pojawi się napis „M1 set orologio” („M1 Ustawienia zegara”) (zgaśnie dioda).

Wciskać klawisz do chwili aż na wyświetlaczu pojawi się napis „M2 set crono” („M2 Ustawienia programatora”), aby zatwierdzić weisnąć klawisz

Aby wyświetlić 3 możliwe programy pracy (dzienny, tygodniowy i weekendowy) wcisnąć klawisz lub klawisza

Aby zatwierdzić wcisnąć klawisz

Do wyboru mamy następujące menu (domyślnie ustawione na OFF):

• M2-1: abilita cronotermostato (uruchom programator)
• M2-2: program giorno (program dzienny)
• M2-3: program settim (program tygodniowy)
• M2-4: program fine sett (program weekendowy)
• M2-5: uscita (wyjście)

Wybrać jedno z menu i zatwierdzić wciskając klawisz

Aby ustawić załączenie i wygaszenie piecyka, oraz aby zmienić godziny wcisnąć klawisz lub klawisz aby zatwierdzić wcisnąć klawisz

Aby wyjść z programowania wcisnąć na około 6 sekund klawisz

Daje możliwość zaprogramowania 2 uruchomień i 2 wygaszeń w ciągu doby, takich samych na każdy dzień tygodnia. Na przykład: start1 10.00 stop1 12.00 start2 18.00 stop2 22.00

Programator Tygodniowy

Daje możliwość zaprogramowania do 4 uruchomień i 4 wygaszeń urządzenia w ciągu doby na wybrane dni tygodnia. Na przykład:

start1 06:00 stop1 08:00 start2 07:00 stop2 10:00 start3 14:00 stop3 17:00 start4 19:00 stop3 22:00
Lunedi/poniedziałek onMartedi/wtorek onMercoledi/środa offGiovedi/czwartek onVenerdi/piątek onSabato/sobota offDomenica/niedziela off	Lunedi/poniedziałek offMartedi/wtorek offMercoledi/środa onGiovedi/czwartek offVenerdi/piątek offSabato/sobota offDomenica/niedziela off	Lunedi/poniedziałek onMartedi/wtorek onMercoledi/środa offGiovedi/czwartek offVenerdi/piątek offSabato/sobota onDomenica/niedziela on	Lunedi/poniedziałek onMartedi/wtorek onMercoledi/środa offGiovedi/czwartek offVenerdi/piątek offSabato/sobota onDomenica/niedziela on	Lunedi/poniedziałek onMartedi/wtorek onMercoledi/środa onGiovedi/czwartek onVenerdi/piątek onSabato/sobota onDomenica/niedziela on

Programator Weekendowy

Daje możliwość zaprogramowania 2 uruchomień i wygaszeń podczas weekendów Na przykład:

Start1 week-end 07.00 stop1 week-end 11.30

Start2 week-end 14.20 stop2 week-end 23.50

KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności konserwacyjnych należy odłączyć piecyk od sieci zasilania elektrycznego.

Regularna konserwacja jest podstawą prawidłowego działania piecyka.

Ewentualne problemy eksploatacyjne wynikające z braku należytej konserwacji powodują utratę gwarancji.

UWAGA

• Zabrania się dokonywania nieautoryzowanych modyfikacji
• Używać części zamiennych rekomendowanych przez producenta
• Użycie nieoryginalnych części zamiennych powoduje ytratę gwarancji

KONSERWACJA CODZIENNA

Wszystkie czynności należy wykonywać na wyłączonym, zimnym kotle, odłączonym od sieci elektrycznej

• Cała procedura zabiera zaledwie kilka minut i musi być wykonywana przy pomocy odkurzacza (patrz opcja str. 129)

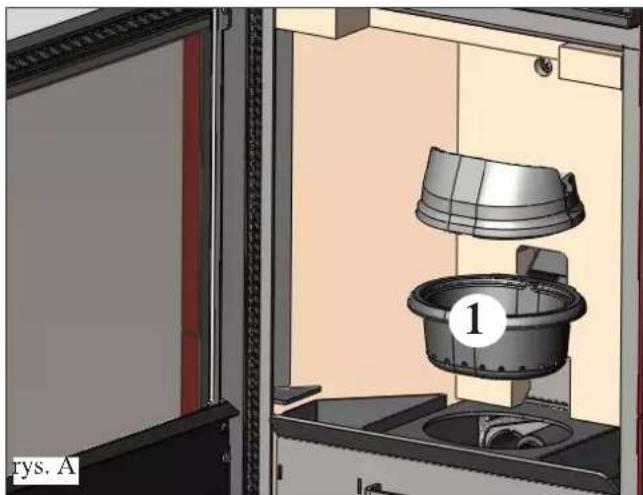

• Otwórz dzwiczki i wyjmij palnik (1 rys. A) i przesyp resztki paliwa do popielnika (2 rys. B).
  •NIE WSYPYWAĆ RESZTEK PALIWA DO ZASOBNIKA NA PELET.
• Wyjmij i opróżnij popielnik (2 rys. B) do niepalnego pojemnika (w popiele moga się znajdować jeszcze gorący pelet lub żar).
• Wyczyścić odkurzczem wnętrze paleniska, komorę wokół palnika gdzie spada popiół.
• Wyjmij palnik (1 - rys. A) i oczyść go za pomocą dostarczanej z urządzeniem szczotki, wyczyścić ewentualnie zapchane otwory.
• Oczyć odkurzaczem komorę palnika, oczyść krawędzie styku palnika z jego miejscem mocowania.
• jeśli to konieczne wyczyść szybę (na zimno)

Nigdy nie wciągać odkurzaczem gorącego popiołu, gdyż może to spowodować jego uszkodzenie i wywołuje ryzyko pożaru.

KONSERWACJA COTYGODNIOWA

- Wyjmij sklepienie paleniska (3 - rys. C) i wysyp osady do popielnika resztki do popielnika (2 - rys. B). Sklepienie paleniska jest komponentem ulegającym zużyciu, Edilkamin nie może odpowiadać za jego pęknięcia, tym bardziej wówczas kiedy pęknięcia powstają podczas wyciągania lub umieszczania go na miejscu.

KONSERWACJA RAZ W MIESIĄCU

W przypadku podłączenia odprowadzania spalin do góry (patrz str. 120) wyczyść wnętrze kolana przyłączeniowego po otwarciu inspekcji (4 - rys. D).

(wykonywana przez autoryzowany serwis producenta) Składa się na nią:

- Ogólne czyszczenie wewnętrznych i zewnętrznych części piecyka

- Dokładne czyszczenie poziomych rur wymiennika znajdujących się wewnątrz kratki wyjściowej gorącego powietrza umieszczonej w górnej przedniej części piecyka

- Dokładne czyszczenie i usuwanie osadów z palnika i czyszczenie komory spalania

- Opróżnienie zasobnika na pelet i oczyszczenie jego wnętrza odkurzaczem.

- Czyszczenie ekstraktora spalin, mechaniczne sprawdzenie luzów i mocowań

- Czyszczenie kanału spalinowego (wymiana uszczelek na rurach odprowadzania spalin)

- Czyszczenie przewodu odprowadzania spalin oraz piono-wych rur wymiany cieplnej, które znajdują sie za przegrodami wewnątrz paleniska

- Czyszczenie przedziału wentylatora odprowadzającego spaliny, czyszczenie presostatu, kontrola termopary.

- Czyszczenie, kontrola i usunięcie osadów z komory zapalarki, ewentualna wymiana zapalarki

• Czyszczenie/kontrola panelu sterującego

- Kontrola wzrokowa przewodów elektrycznych, styków oraz przewodu zasilającego

- Czyszczenie zasobnika na pelet oraz kontrola luzów zespołu ślimaka i motoreduktora

• Wymiana uszczelki drzwiczek

- Próba działania, załadunek ślimaka, włączenie, działanie przez 10 minut i wygaszenie

W przypadku intensywnej eksploatacji piecyka zaleca się wykonywanie czyszczenia przewodu odprowadzania spalin co 3 miesiące.

UWAGA !!!

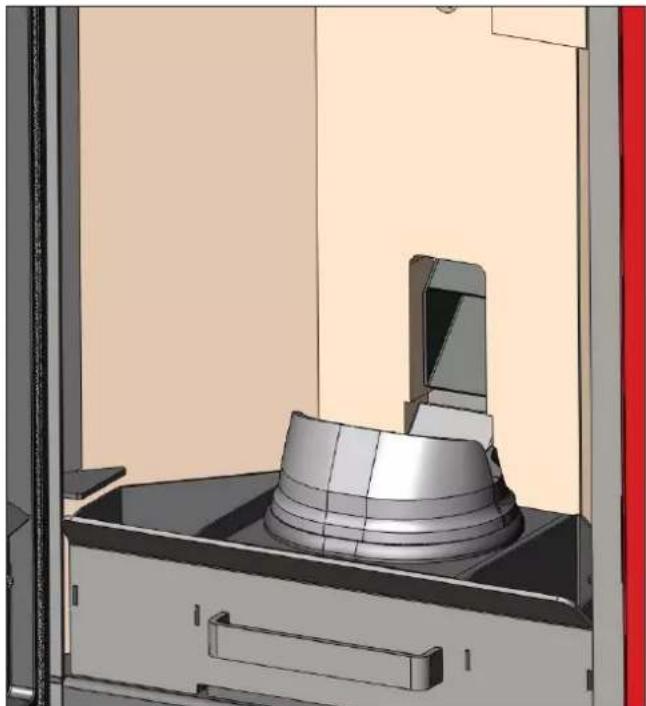

Po normalnym czyszczeniu: NIEPRAWIDŁOWE zamontowanie górnej części palnika (A rys. 1) z dolną częścią palnika (B) (rys. 1) może spowodować nieprawidłowe działanie piecyka. Należy więc, przed rozpaleniem piecyka, upewnić się, że obie części palnika są ze sobą połączone prawidłowo w sposób pokazany na (rys. 2) bez popiołu lub paliwa na powierzchniach styku.

Przypominamy, że rozpalenie pieca bez uprzedniego oczyszczenia palnika, może spowodować nagłe zapalenie gazu nagromadzonego wewnątrz komory spalania co spowoduje pęknięcie szyby drzwiczek.

UWAGA

Kominy i przewody odprowadzające spaliny do których s podłączone urządzenia na paliwa stałe muszą być czyszczone raz w roku (nalezy sprawdzić lokalne przepisy).

W przypadku zaniedbania regularnej kontroli i czyszczenia zwiększa się prawdopodobieństwo pożaru komina.

WAŻNE !!!

W przypadku zauważenia zarzewia pożaru w piecu, w przewodzie odprowadzania spalin lub kominie należy:

- odtączyć zasilanie elektryczne

- użyć gaśnicy CO,

- wezwać straż pożarną

NIE PRÓBOWA UGASIĆ POŻARU WODĄ!

Następnie poprosić o skontrolowanie piecyka autoryzowany serwis Edilkamin oraz o dokonanie przeglądu komina przez odpowiednie-go fachowca.

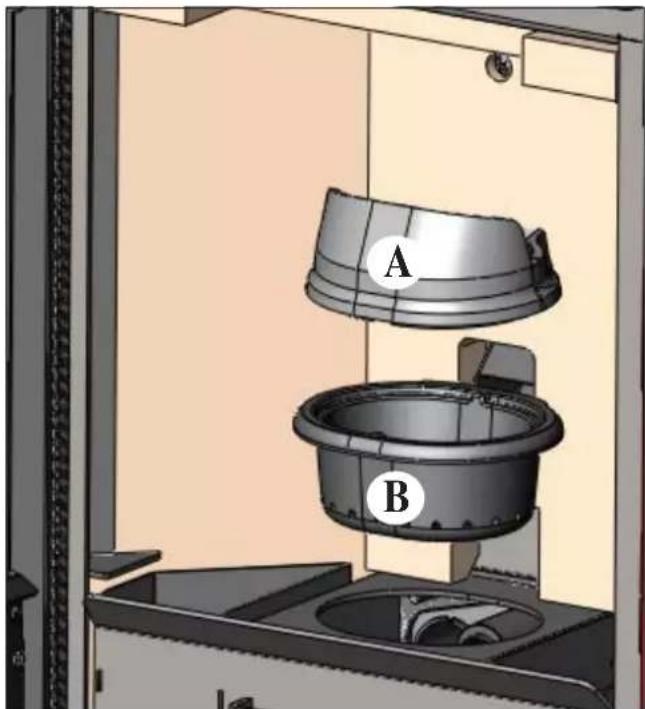

A B

rys. 1

W przypadku wystąpienia problemów piecyk zatrzymuje się automatycznie, wykonując operację wygaszania, a na wyświetlaczu pojawia się napis określający przyczynę wyłączenia (zobacz poniżej różnego rodzaju komunikaty). Nigdy nie należy odłącać wtyczki podczas fazy wygaszania alarmowego. W przypadku wystąpienia blokady, w celu ponownego uruchomienia piecyka należy odczekać do momentu zakończenia

procedury wygaszania (15 minut z sygnalizacją dźwiękową) po czym wcisnąć klawisz.

Non rNie należy włącać piecyka przed sprawdzeniem przyczyny blokady i WYCZYSZCZENIEM/OPRÓŻNIENIEM palnika.

SYGNALIZACJE EWENTUALNYCH PRZYCZYN AWARYJNEJ BLOKADY PIECA - ZALECENIA I ŚRODKI ZARADCZE:

AL1 black out (nie jest to awaria piecyka) (występuje, gdy następuje przerwa w zasilaniu trwająca dłużej niż 5 sekund) Piecyk ma wbudowaną funkcję 'black out': jeśli przerwa w dostawie prądu trwa krócej niż 5 sekund piecyk automatycznie po- nownie się załączy i powróci do poprzednich parametrów pracy. Jeżeli prądu zabraknie przez dłuższy okres czasu piecyk wchodzi w stan alarmowy 'black out' i następuje jego wychłodzenie. Poniżej zamieszczona została tabela różnych możliwych sytuacji:

Faza pracy przed wystąpieniem zaniku napięcia	Stan pracy piecyka gdy prądu zabraknie przez okres do 10 sekund	Stan pracy piecyka w przypadku braku prądu powyżej 10 sekund
OFF / WYŁĄCZONY OFF OFF
PRECARICA / ZASYP WSTĘPNY BLACK OUT BLACK OUT
ACCENSIONE / ZAŁĄCZANIE BLACK OUT BLACK OUT
AVVIO / URUCHAMIANIE AVVIO / URUCHAMIANIE CZUWANIE, PONOWNE URUCHOMIENIE
LAVORO/ PRACA PRACA CZUWANIE, PONOWNE URUCHOMIENIE
PULIZIA FINALE / PRZEDMUCH PALNIKA PRZED WYGA-SZENIEM	PULIZIA FINALE / PRZEDMUCH PALNIKA PRZED WYGASZENIEM	PULIZIA FINALE / PRZEDMUCH PALNIKA PRZED WYGASZE-NIEM
STAND-BY / CZUWANIE STAND-BY / CZUWANIE STAND-BY / CZUWANIE
ALLARME / ALARM ALLARME / ALARM ALLARME / ALARM
MEMORIA ALLARME / PAMIĘĆ ALARMÓW	MEMORIA ALLARME / PAMIĘĆ ALARMÓW	MEMORIA ALLARME / PAMIĘĆ ALARMÓW

AL2 sonda fumi rotta [uszkodzona sonda spalin]

(występuje, kiedy sterowanie piecyka nie może wykryć sygnału od sondy temperatury spalin) Najczęstsze przyczyny:

- Zepsuta się termopara

- Termopara rozłączyła się

- Odczyt z termopary poza zakresem pomiaru

AL3 hot fumi [za wysoka temperatura spalin] (występuje, gdy temperatura spalin przekroczy wartość bezpieczną)

Najczęstsze przyczyny:

• Zapchany przewód spalinowy

• Nieprawidłowa instalacja

- Zapchanie się piecyka – zaniedbanie czyszczenia

- Zbyt wysoka wartość parametrów zasypu peletu na palnik, skontrolować ustawienia podawania peletu (wezwać serwis)

UWAGA: komunikat 'hot fumi' pojawia się po przekroczeniu pierwszego progu alarmowego przy 250° powodując przejście piecyka do trybu modulacji pracy, dopiero po osiągnięciu 270° piecyk przechodzi w stan alarmowy i w konsekwencji następuje jego wygaszenie.

AL4 aspiratore guasto [uszkodzenie wentylatora odciągowego]

(występuje, w przypadku uszkodzenia silnika wentylatora odciągowego spalin) Najczęstsze przyczyny:

• Blokada silnika wyciągu spalin

• Zepsuty czujnik obrotów

• Zepsuty silnik wyciągu spalin

- Zainterweniował termostat silnika wyciągu spalin

AL5 mancata accensione [nie nastąpiło rozpalenie] (występuje, kiedy temperatura spalin podczas rozpalania nie przekroczy ustawionego w parametrach minimalnego progu temperatury) Najczęstsze przyczyny:

- Zepsuta zapalarka

- Zabrudzony palnik lub zbyt dużo peletu

- Skończył się pelet

- Skontrolować termostat bezpieczeństwa peletu (automatyczne załączenie)

- Zapchany przewód spalinowy

AL6 manca pellet [brak peletu] (występuje, gdy pelet w zasobniku się kończy) Najczęstsze przyczyny:

- Skończył się pelet w zasobniku

- Zepsuł się motoreduktor

- Zapchat się kanat doprowadzania peletu na palnik lub ślimak

- Zbyt niska wartość parametrów zasypu peletu na palnik, skontrolować ustawienia podawania peletu

AL7 sicurezza termica [zabezpieczenie termiczne]

(występuje, kiedy termostat zabezpieczający zasobnika wyłączy się z powodu zbyt wysokiej temperatury w zasobniku peletu)

Najczęstsze przyczyny:

- Zbyt duża ilość peletu spada na palnik

AL8 manca depressione [brak podciśnienia] (występuje, kiedy brakuje wystarczającego ciągu w przewodzie doprowadzającym

zimne powietrze niezbędne w procesie spalania) Najczęstsze przyczyny:

- Zapchany przewód doprowadzania zimnego powietrza do spalania

- Uszkodzony presostat

- Zatkany przewód silikonowy

LISTA KONTROLNA

Zapoznać się po dokładnym przeczytaniu karty technicznej

Ustawienie i instalacja

• Uruchomienie przez serwis, upoważniony do aktywowania gwarancji i przekazania karty konserwacji

- Odpowiednie doprowadzenie powietrza do pomieszczenia

• Kanał spalinowy dedykowany wyłącznie dla odbioru spalin z kotła

- Przewód odprowadzenia spalin posiada: maksymalnie 3 kolana odcinek poziomy o maksymalnej długości 2 metrów

- Komin umiejscowiony poza strefą odpływu

• Przewody rurowe odprowadzające spaliny wykonane z odpowiedniego materiału (zaleca się stal inox)

- Przy przechodzeniu przez ewentualne materiały łatwopalne (np. drewno) przedsięwzięte zostały wszystkie środki ostrożności w celu uniknięcia pożarów

Użytkowanie

• Użytkowany pelet musi być dobrej jakości i suchy

• Palnik i popielnik muszą być regularnie czyszczone i dobrze ustawione

• Drzwiczki muszą być dobrze zamknięte

- Palnik musi być prawidłowo ustawiony w komorze

NALEŻY PAMIĘTAĆ O OCZYSZCZENIU PALNIKA ODKURZACZEM PRZED KAŻDYM KOLEJNYM ROZPALENIEM

W przypadku nieudanej próby rozpalenia NIE powtarzać ponownie próby rozpalenia przed opróżnieniem palnika.

Można zdalnie rozpalać piecyk po podłączeniu przez serwis techniczny kombinatora telefonicznego do portu szeregowego z tyłu piecyka, za pomoca opcjonalnie dostarczanego przewodu (kod 640560).

• PILOT (kod. 755220)

AKCESORIA DO CZYSZCZENIA

GlassKamin (kod 155240)

do czyczenia szyb ceramicznych

Separator do zbierania popiołu

Przydatny do czy- szczenia paleniska
